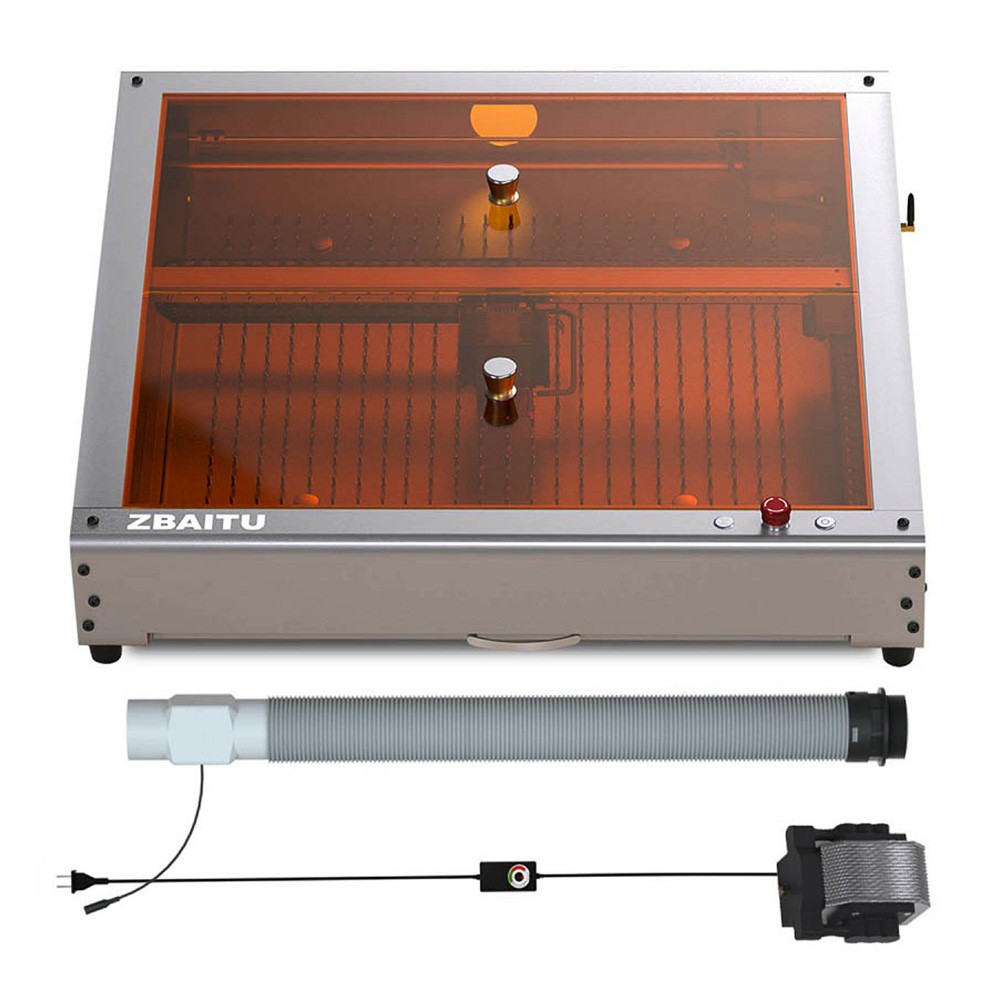

Test ZBAITU Z40, un graveur Laser 22 watts en caisson complet et pas cher

  Graveur Laser Graveur Laser 20-22 watts Machine Laser en caisson

Le secteur de la gravure Laser grand public voit régulièrement émerger de nouveaux arrivants. Il leur faut rivaliser d’ingéniosité pour se démarquer.

ZBAITU est de ceux-là.
Le fabricant de machine Laser Diode a décidé de le faire sur trois angles avec sa machine de gravure laser Z40 :

• Une conception en caisson. C’est la grande tendance de 2024 sur le segment premium initié par xTool pour sa S1 suivi par Creality avec la Falcon2 Pro.
• Une prestation complète : la machine est clés en main avec tout pour démarrer, de l’assistance à air au support de gravure en passant par le Rotary Roller.
• Un budget réduit total autour de 850€.

Voici la fiche technique de la Machine de gravure Laser Diode ZBAITU Z40

Caractéristique	ZBAITU Z40
A Assembler	Quasi assemblée < 15 min
Taille machine	625x640x125mm
Taille Gravure	40 x 40 cm
Surface extensible	Non
Voyants de fonctionnement	en façade
Puissance Laser	DIODE 22 watts
Diamètre du spot	0.08*0.08mm
Focale	Fixe
Mode de réglage	Cale
Vitesse maximale	30000 mm/min
Carte mère	Makerbase, 32 bits
Système Embarqué	GRBL
Compatible LaserGRBL/Lightburn	Oui/Oui
Capteur fin de course	Oui
Interfaces de connexion	USB, WIFI
Interface Web	Oui
Contrôleur Hors ligne	Oui
Connecteur dédié Rouleau Rotatif	Non
Clé verrouillage	Non
Capteur flamme	Non
Capteur Mouvement	Gyroscope
Bouton arrêt urgence	Bouton
Caisson	Oui
Assistance à air	Oui
Evacuation fumée	Oui
Support gravure	Oui
Accessoires fournis	Rotary Roller
Meilleur prix vu	879€

Pour ce qui est de la concurrence, elle est extrêmement réduite et uniquement dans le segment premium avec la xTool S1 et la Creality Falcon2 Pro.

Zbaitu Z40 : Emballage et mise en service : 4,5/5

La Z40 vous arrive dans un grand carton, signe d’un assemblage déjà fait.

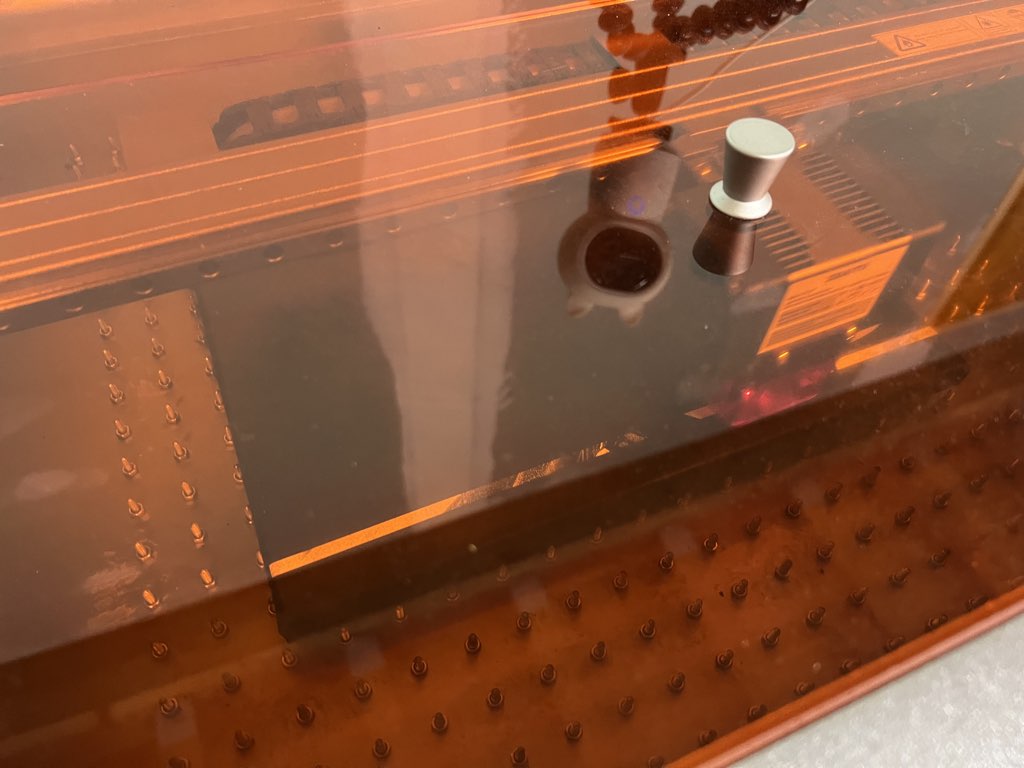

Le couvercle consiste en deux plaques acryliques

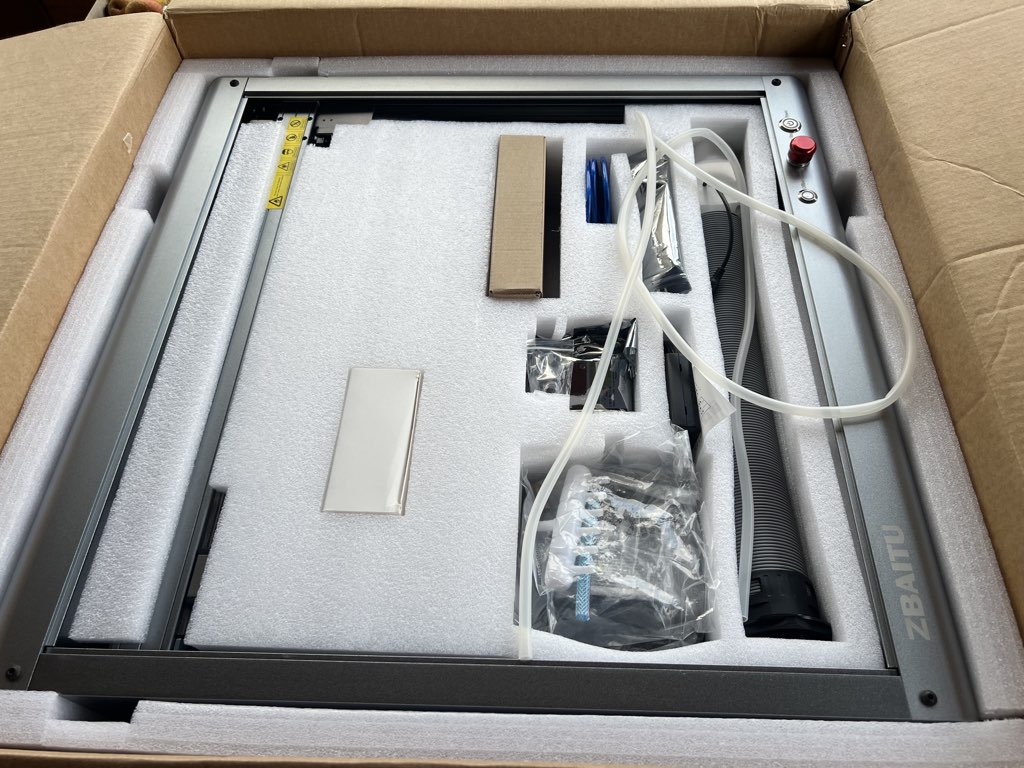

Sur un premier niveau, vous allez trouver les feuilles d’acrylique qui serviront de couvercle une fois un bouton vissé. Le couvercle est donc un système assez élémentaire.

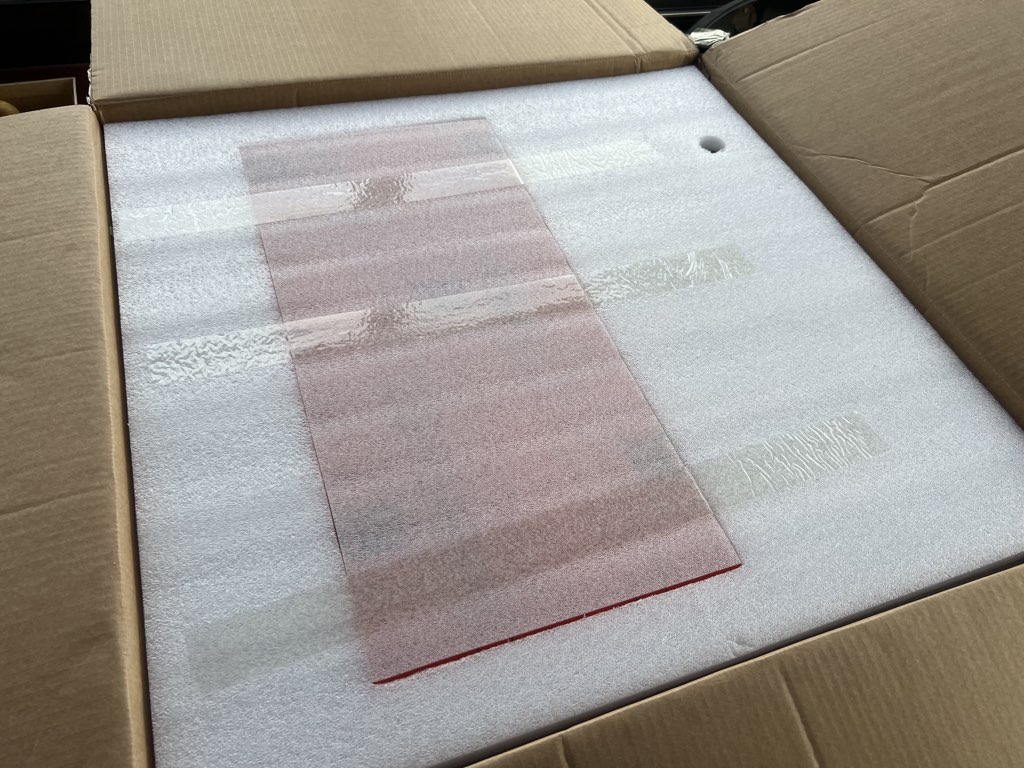

Rien à dire niveau emballage

Au second niveau sont rangés les accessoires et plus :

• La pompe à air avec son tuyau
• Le module d’évacuation fumée avec tube 1,50 m
• La tête laser 22 watts

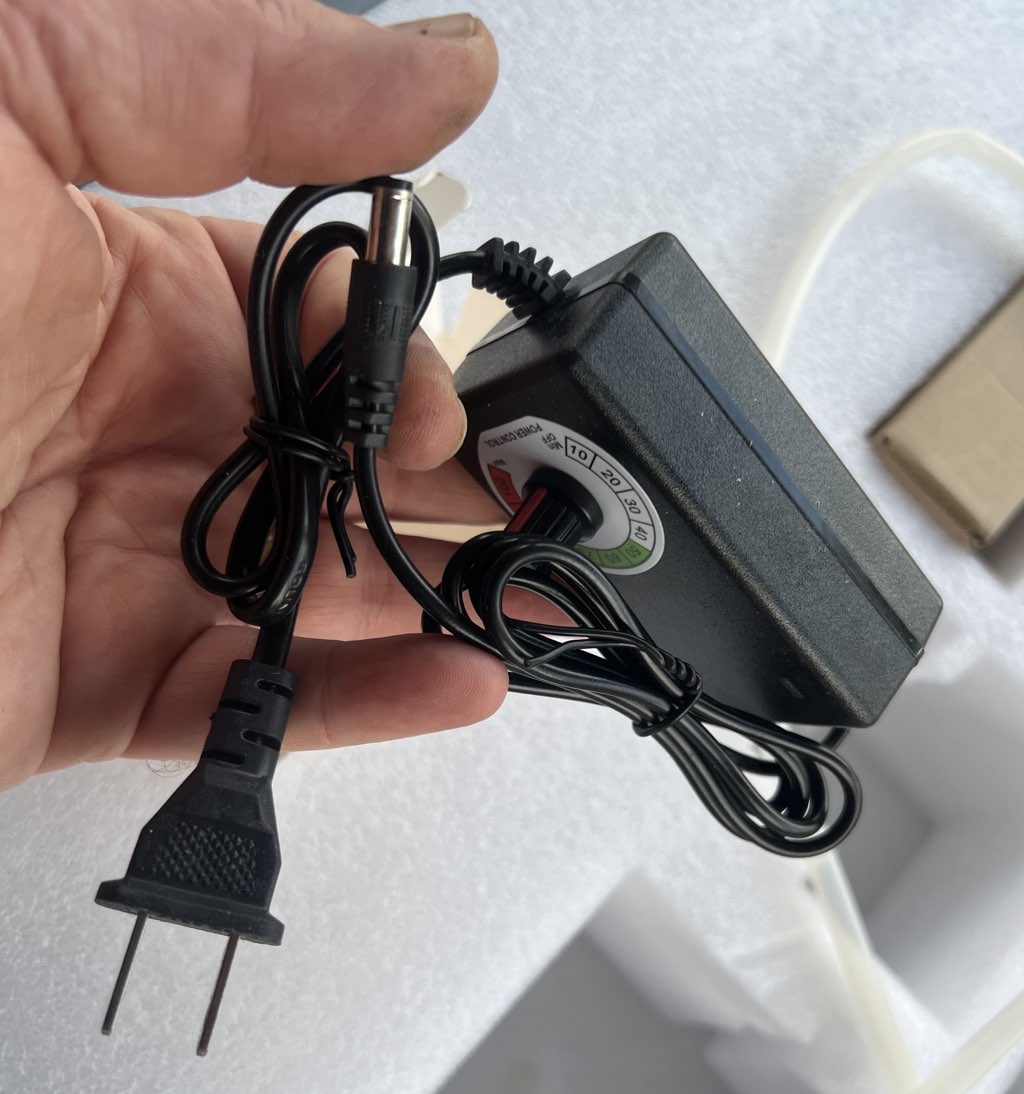

• Le bloc alimentation secteur
• Un câble usb type A
• Quelques outils, pièce détachée, lecteur de carte avec carte microSD, antenne Wifi
• La documentation papier (en anglais)

Un des meilleurs chassis du moment

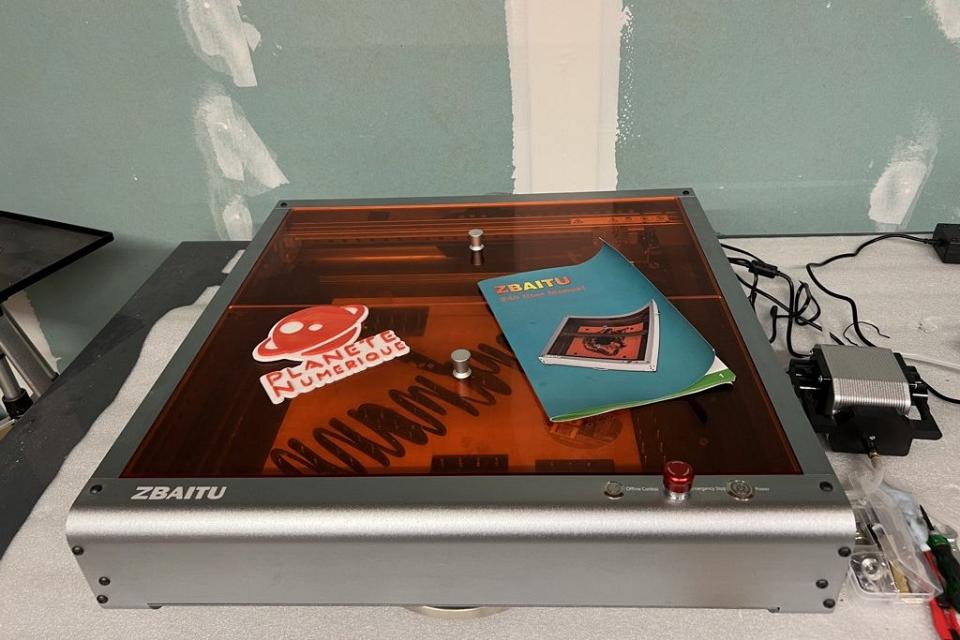

Enfin, le corps de la machine. Tout en aluminium il ne reste qu’à finaliser l’assemblage.

Voici la vidéo officielle de mise en service.

Lecture

En bref :

Vous devez raccorder les éléments extérieurs, tuyau, alim, pompe

La pompe à air, un modèle classique sans réglage de l’assistance manuel

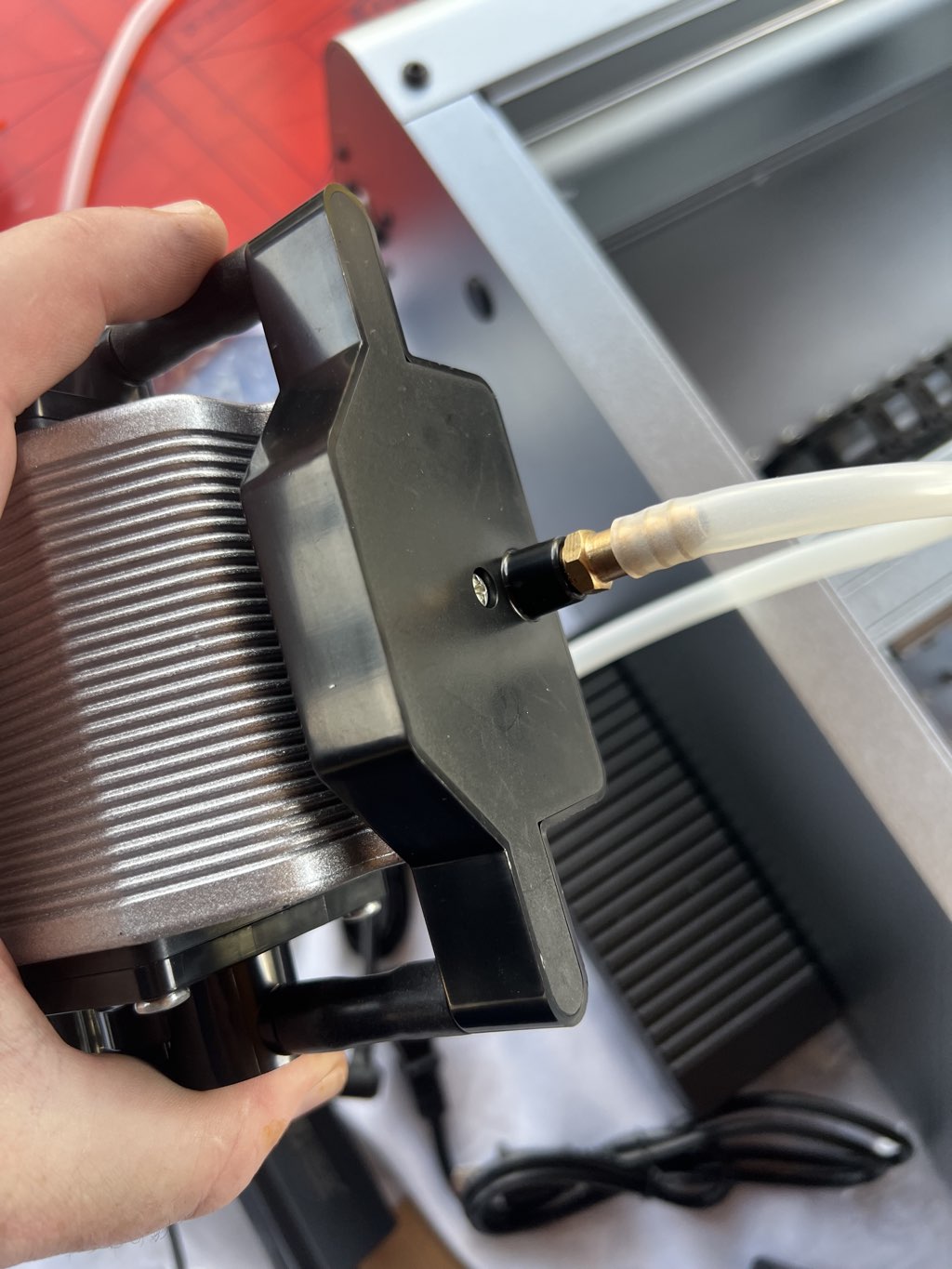

La pompe se connecte à l’arrière. Il s’agit d’un modèle auto activable via une commande qu’enverra le logiciel.
C’est un modèle classique 30 litres que j’ai rencontré chez Sculpfun, Creatiliy ou encore xTool.
Il n’y a pas sur ce modèle de réglage de puissance manuelle.

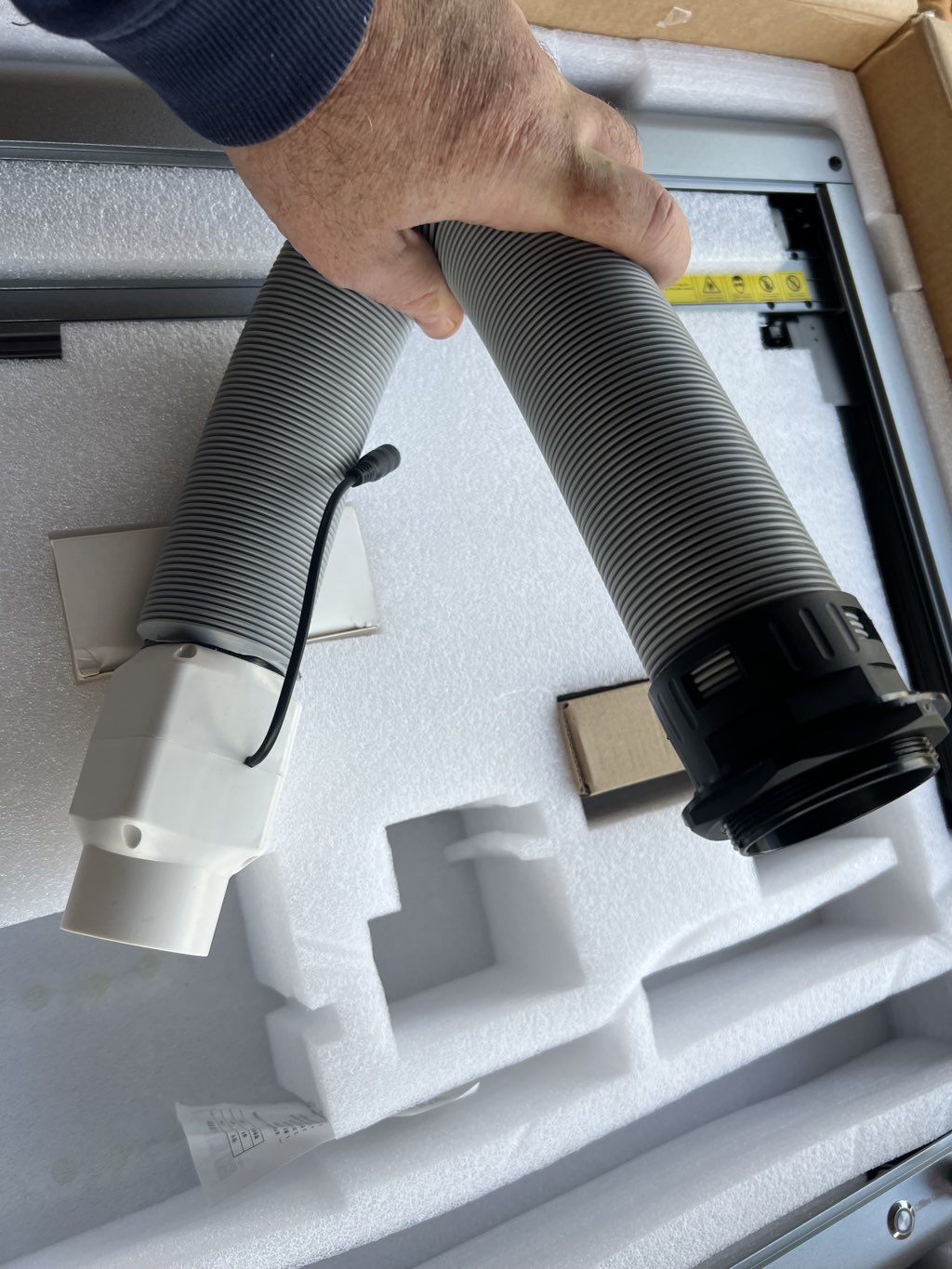

Le tuyau d’évacuation, extensible jusqu’à 1,5 m, se visse à l’arrière. Plutôt que de mettre un ventilateur directement sur le châssis, Zbaitu donne un module d’extraction qui se fixe à l’extrémité avec sa propre alimentation (prise chinoise avec adaptateur).

Le réglage de puissance alimenté de l’évacuation air

Il dispose d’un réglage de puissance. C’est un produit performant qui est cependant un peu bruyant.

Vous reste finalement qu’à placer la tête sur sa glissière, la brancher et fixer l’assistance à air sur la sortie.

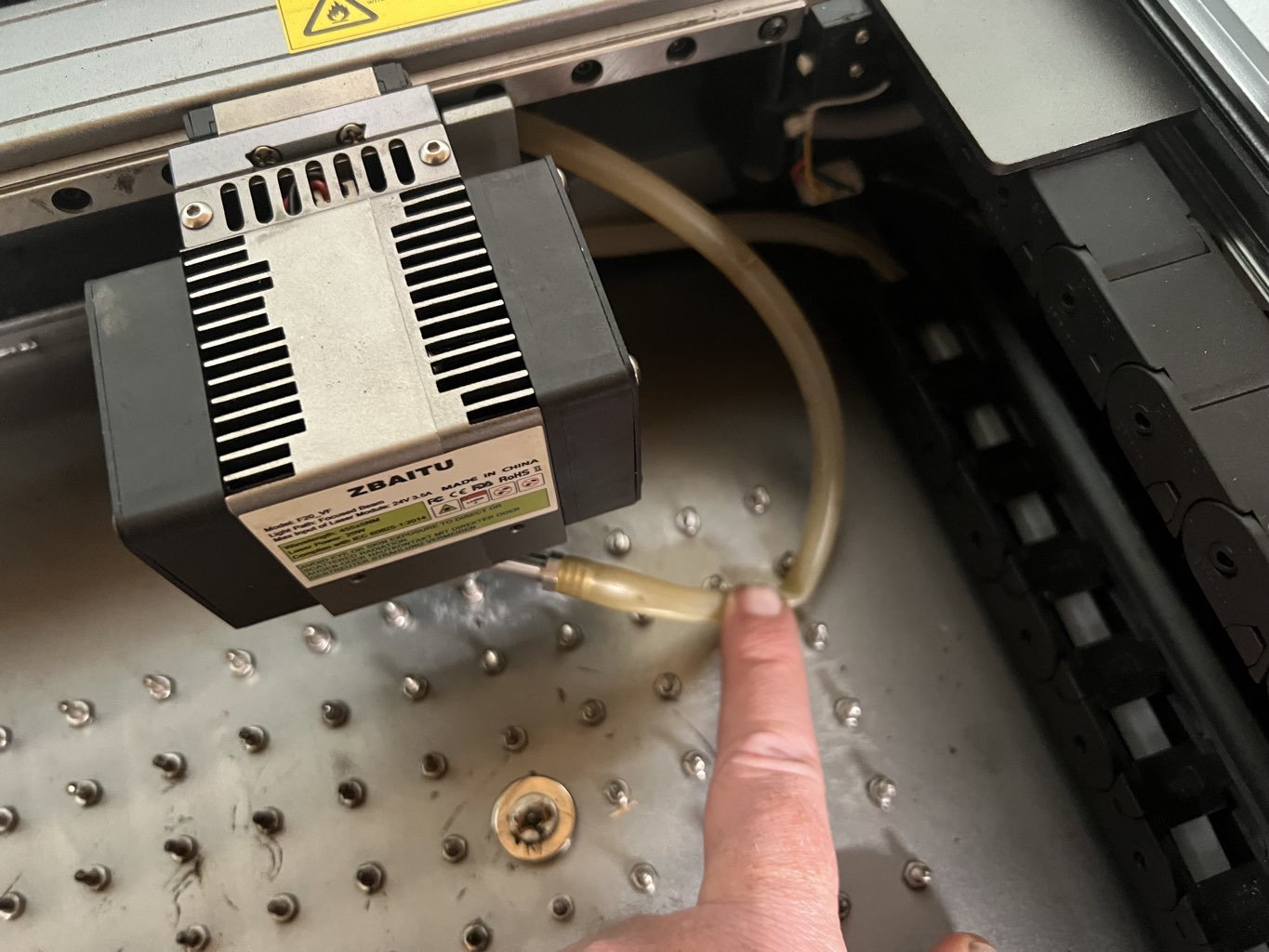

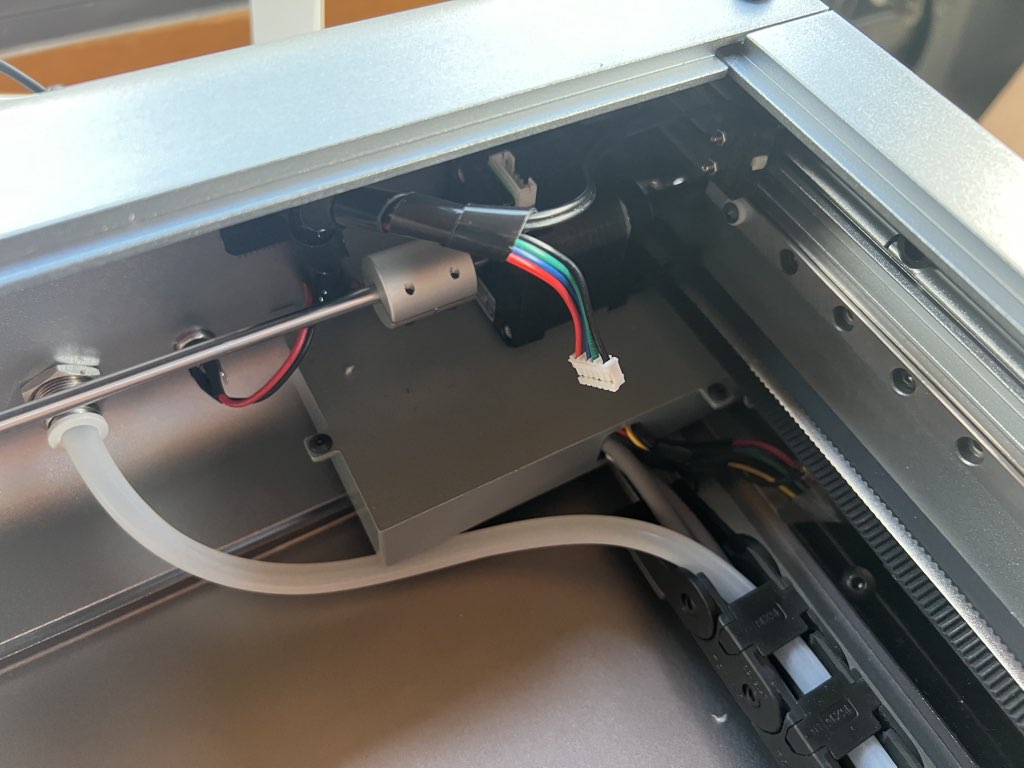

Tout n’est pas parfait : Il m’a fallu couper une dizaine de centimètres du câble air assist intérieur pour éviter qu’il se bloque dans les picots lors du retour ou départ home.

Réduire le tuyau est obligatoire pour éviter qu’il se bloque dans les picots

Pour le reste, ras. Les courroies sont bien tendues avec possibilité d’un réglage par vis au besoin.

ZBAITU Z40, conception générale : 4,5/5

Difficile de ne pas mettre une très bonne note en matière de conception à la Zbaitu Z40.

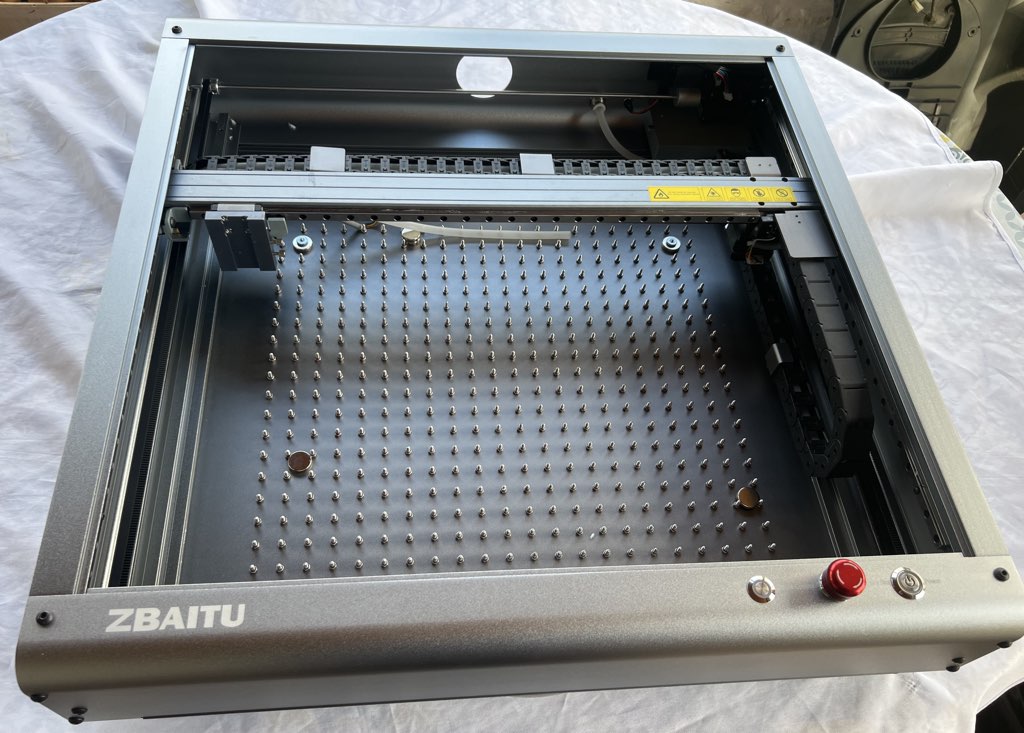

La machine de gravure diode est bien pensée. Ce n’est pas un graveur en forme ouverte qui serait simplement intégré dans un caisson. Ici caisson et machine ne font qu’un.

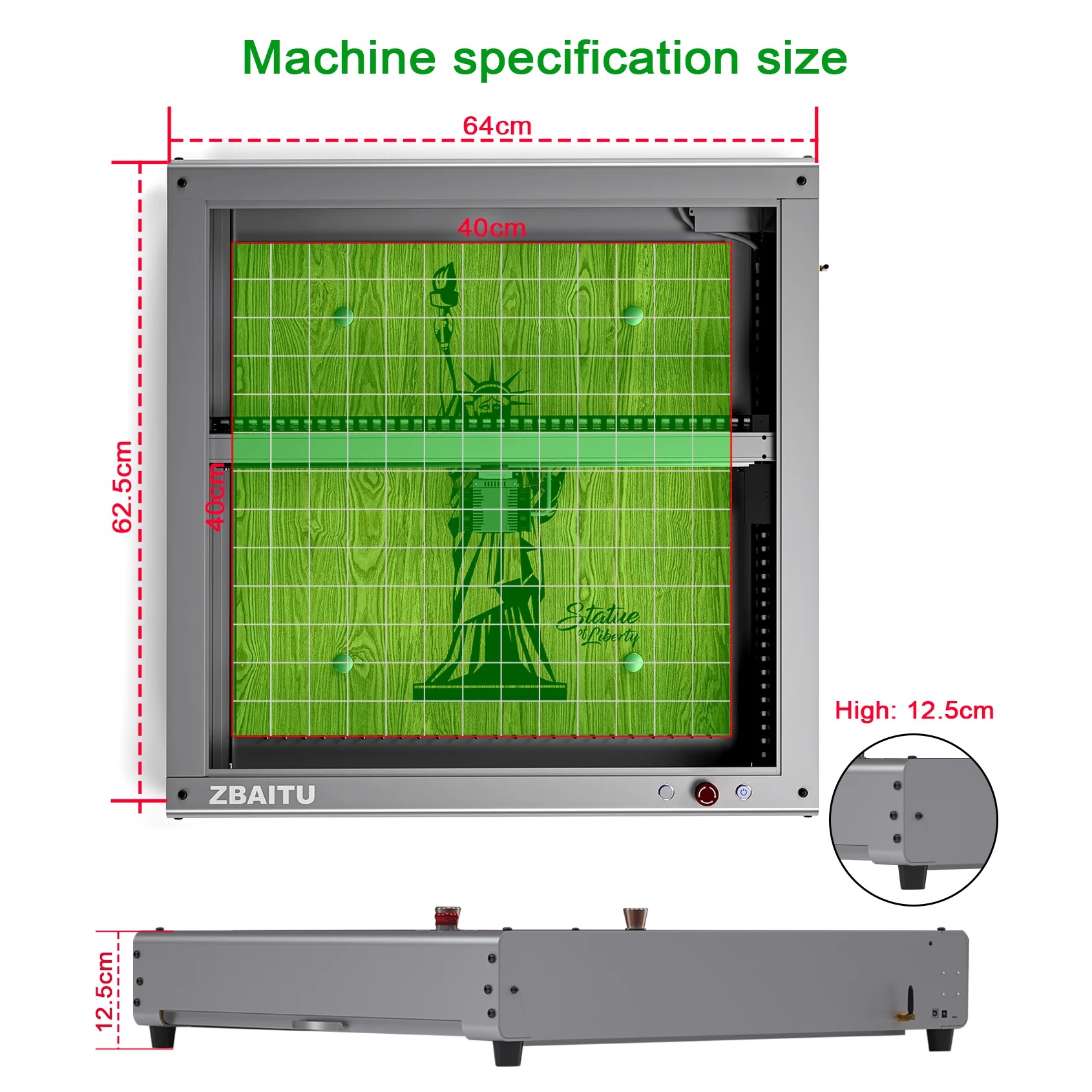

La machine de gravure Zbaitu Z40 mesure 64 * 62,5 avec une hauteur réduite de 12,5 cm. Des pieds la surélèvent et limitent les vibrations.

Au fond la carte mère bien protégée

La carte électronique, signée Makerbase, est bien protégée à l’arrière droit.

Les passages de câbles sont propres

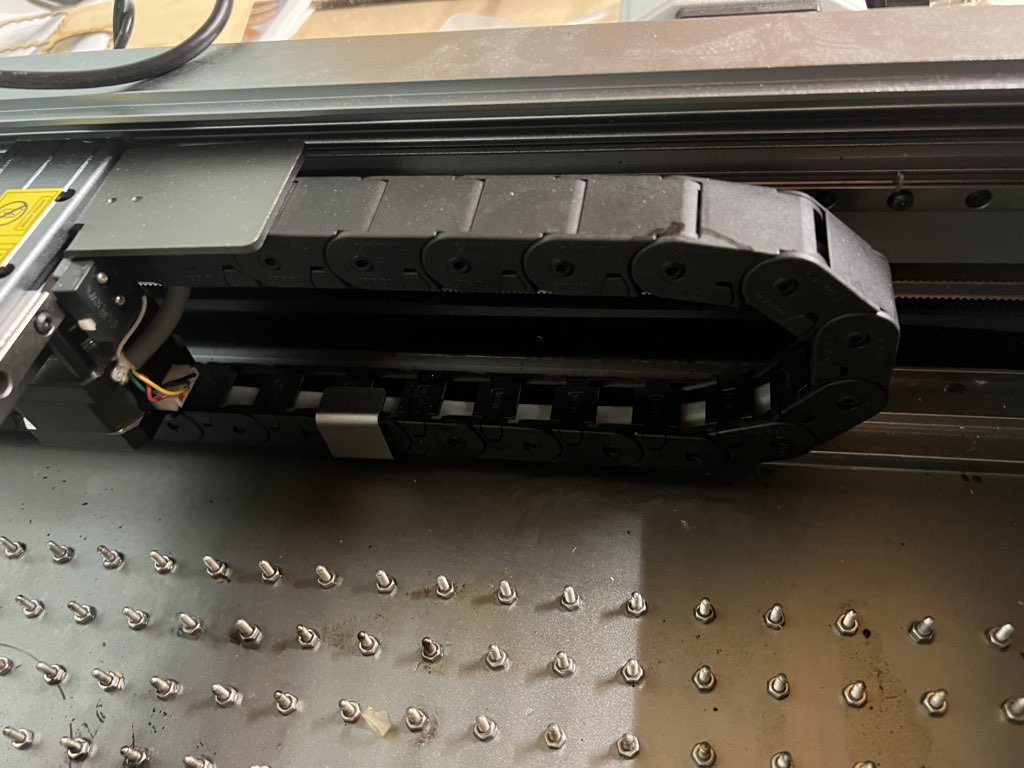

Les câbles sont bien rangés dans une large chaine.

Des rails de guidage métalliques

Les rails et les roues sont en métal ce qui assure précision et vitesse.

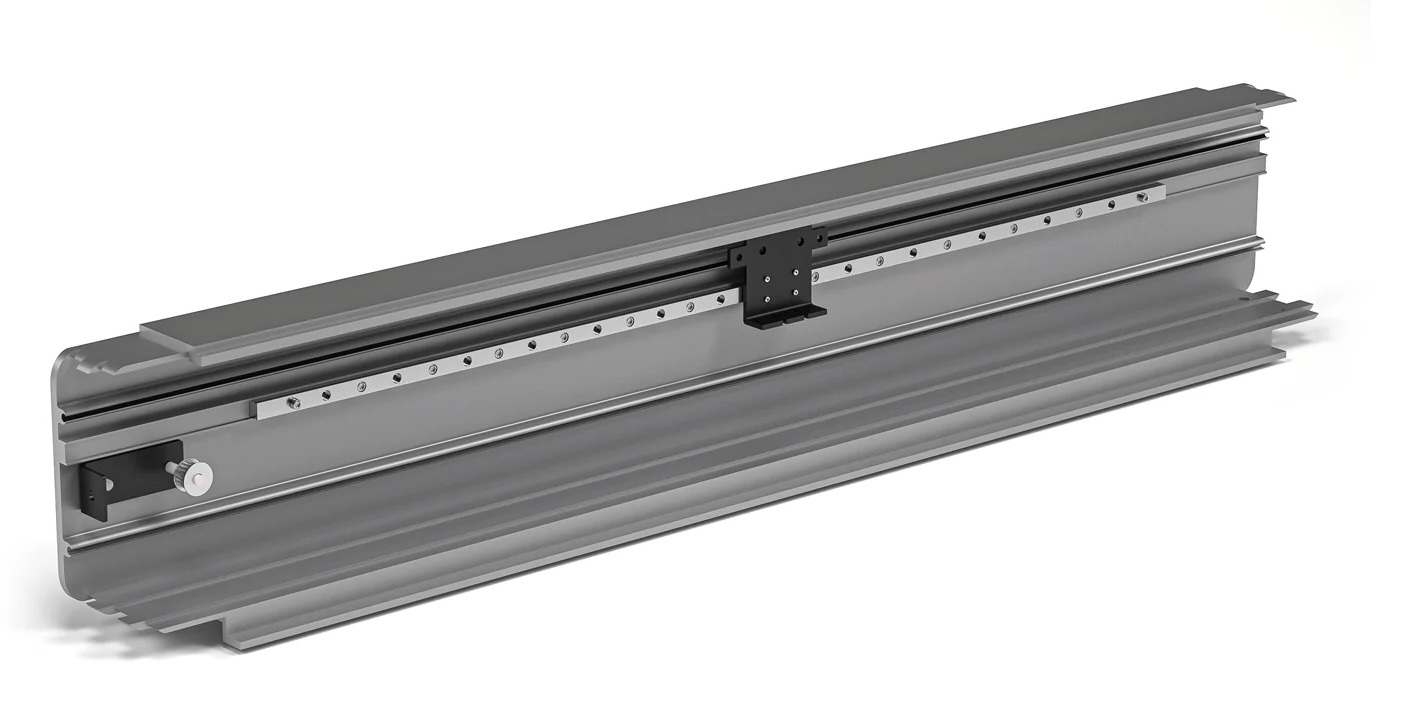

Le système rail métal

Il y a bien entendu des capteurs end-stop.

La machine respire la robustesse.

La fermeture / couvercle est un système simple. Il s’agit de deux plaques acryliques juxtaposées. J’ai vu un internaute qui avait raccordé les deux plaques ensemble par une charnière et ajouté une poignée.

Le système de tiroir / « nid d’abeille »

Le châssis de la Zbaitu Z40 propose aussi un tiroir qui tient le rôle d’un support nid d’abeille.

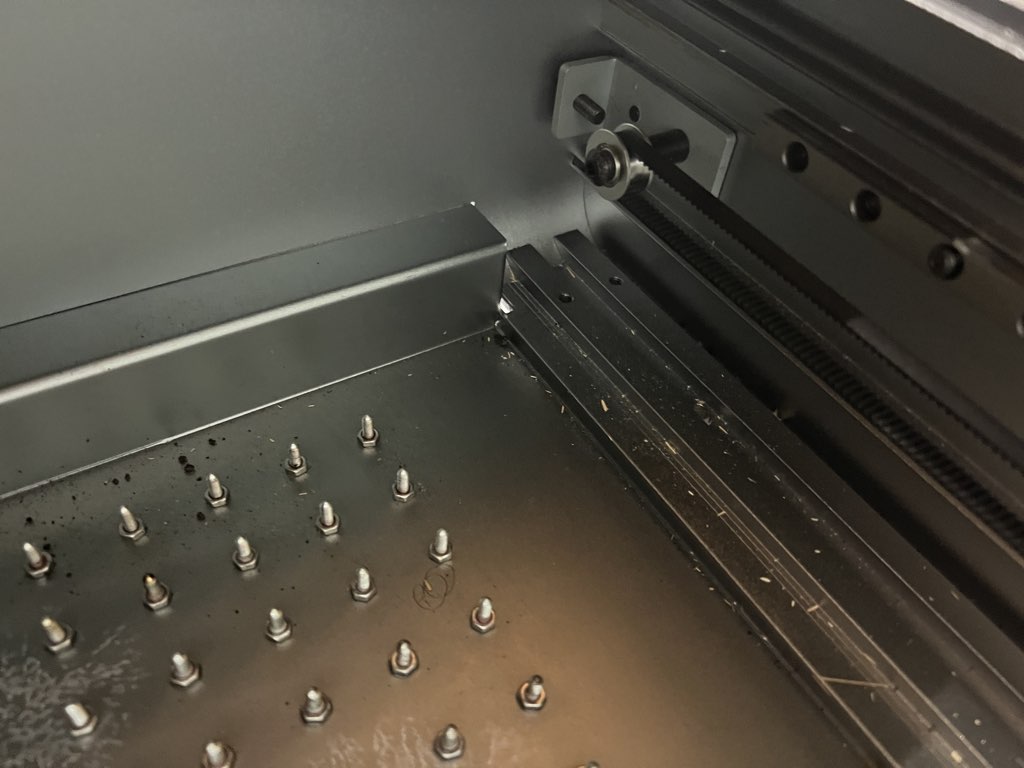

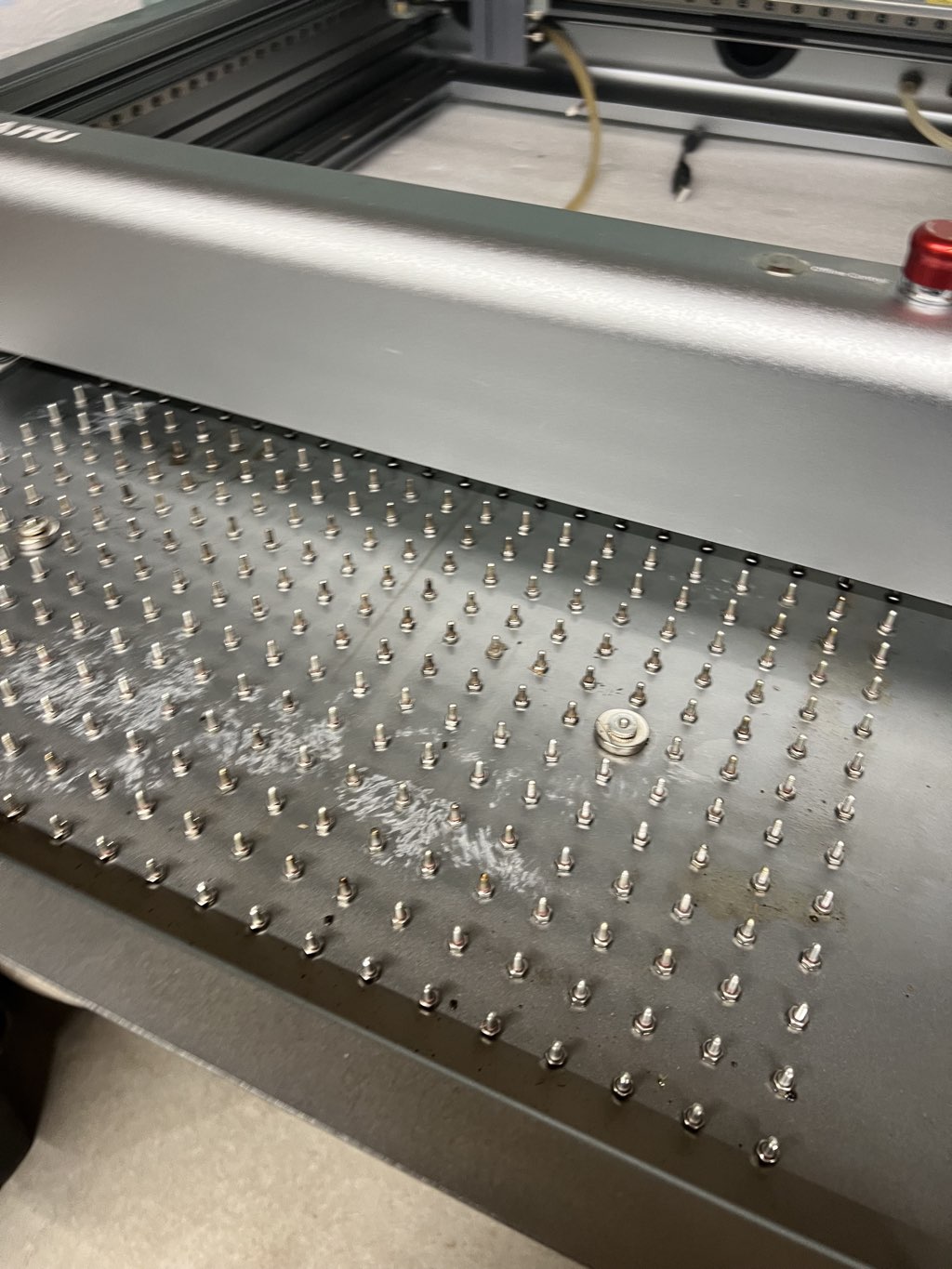

Ce socle est un tiroir sur lequel 444 petits picots ont été vissés à la main. De quoi surélever les objets pour mieux découper et évacuer les résidus.

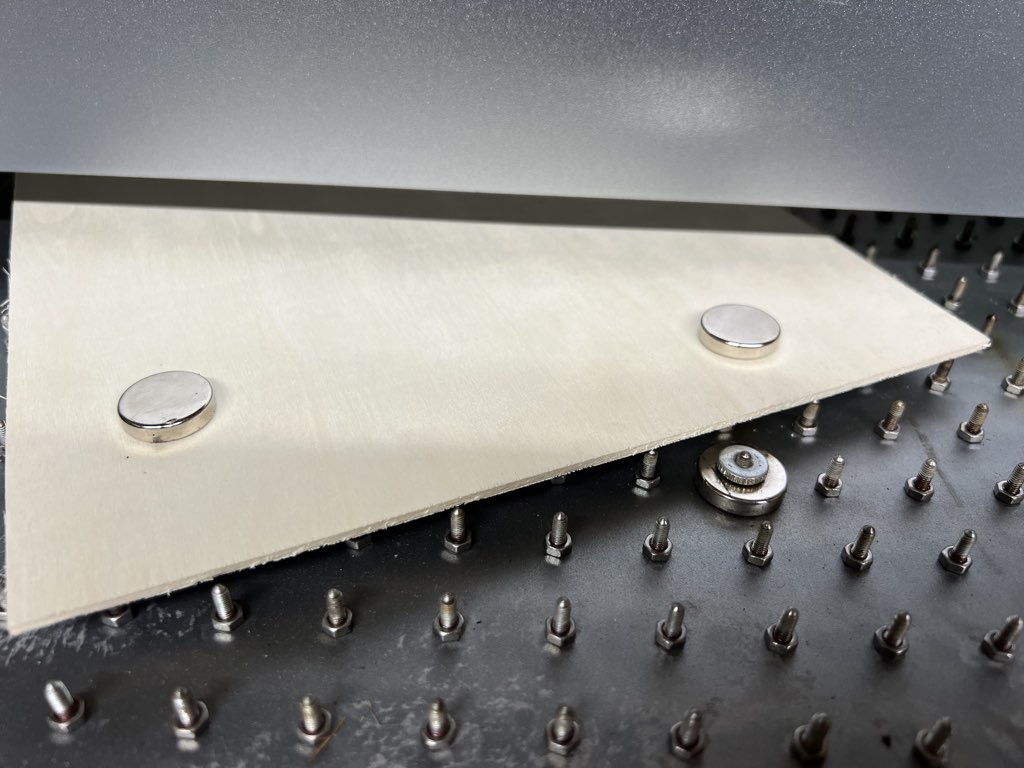

Le système d’aimants pour bloquer les objets

Chaque picot peut recevoir une base aimantée pour bloquer les objets les plus légers via quatre aimants fournis. Astucieux.

Et bien entendu il faut parler de la tête laser.

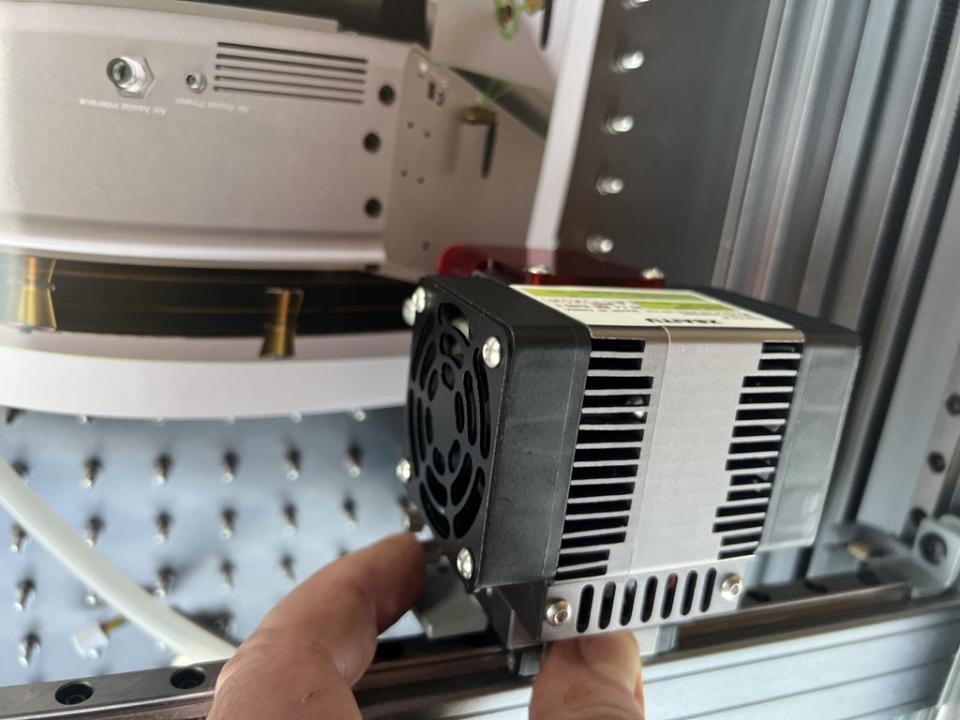

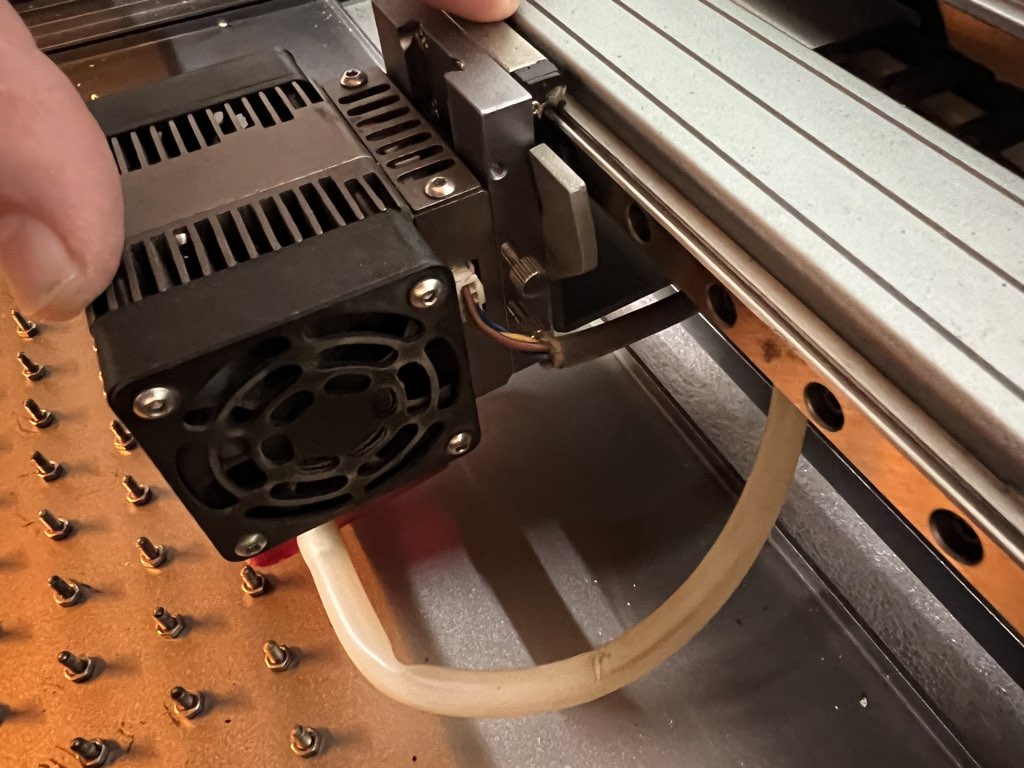

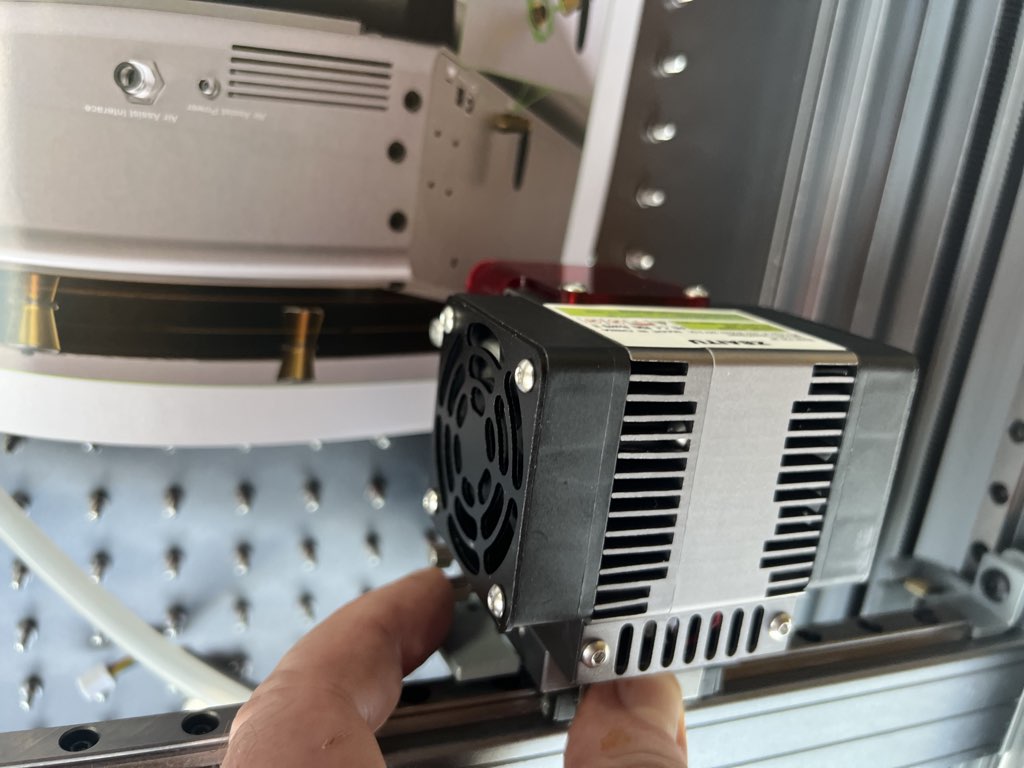

De référence ZBAITU VF20, c’est un modèle trapu de faible hauteur monté sur une glissière. La tête intègre 4 faisceaux 5,5 watts pour une puissance effective de 22 watts. Deux ventilateurs latéraux permettent de refroidir l’électronique.

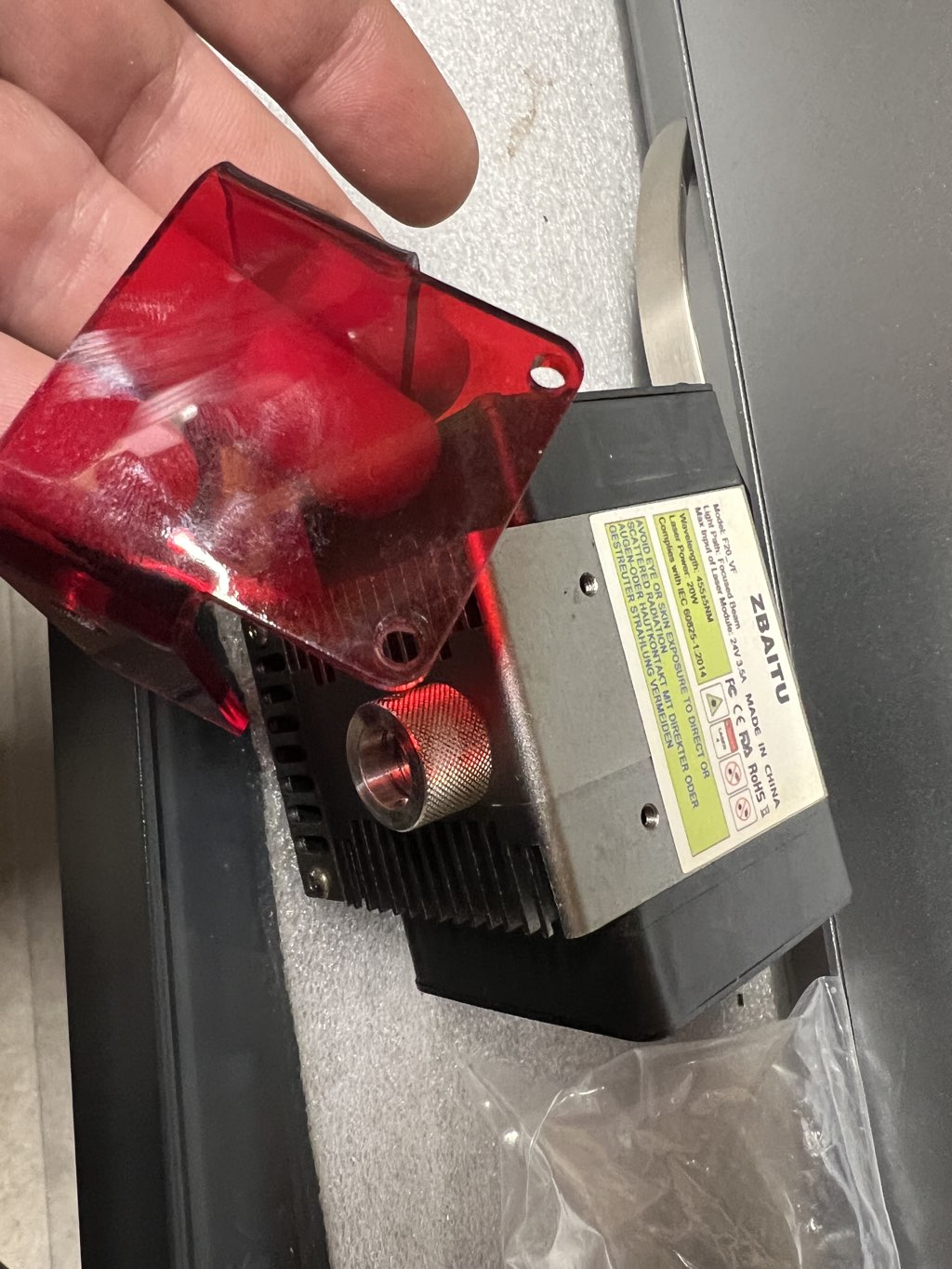

Un bouclier protège du laser. Il est amovible en ôtant des vis.

Le tuyau air assist se connecte au niveau de la buse.

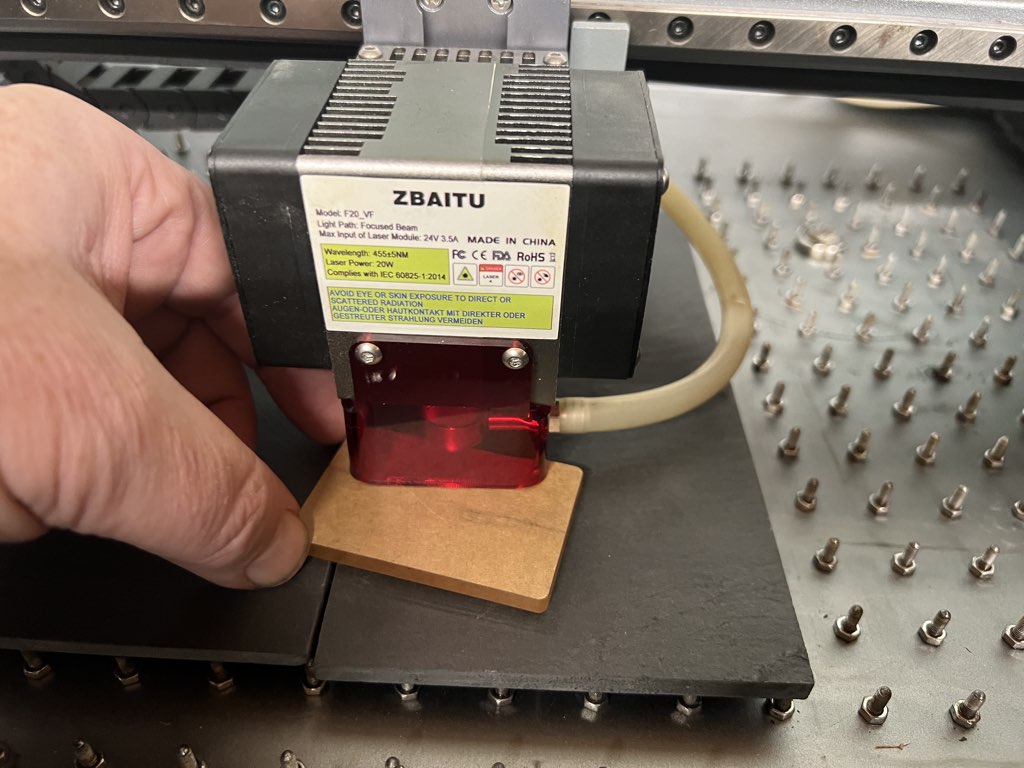

La distance optimale par rapport au matériau se fait par usage d’une petite cale. Le blocage se fait ensuite par deux petites vis à doigt.

J’aurais aimé qu’elles soient plus grandes pour éviter de toucher le câble de pilotage que je trouve mal placé.

Le panneau avant

Pour ce qui est de la connectivité et des boutons.

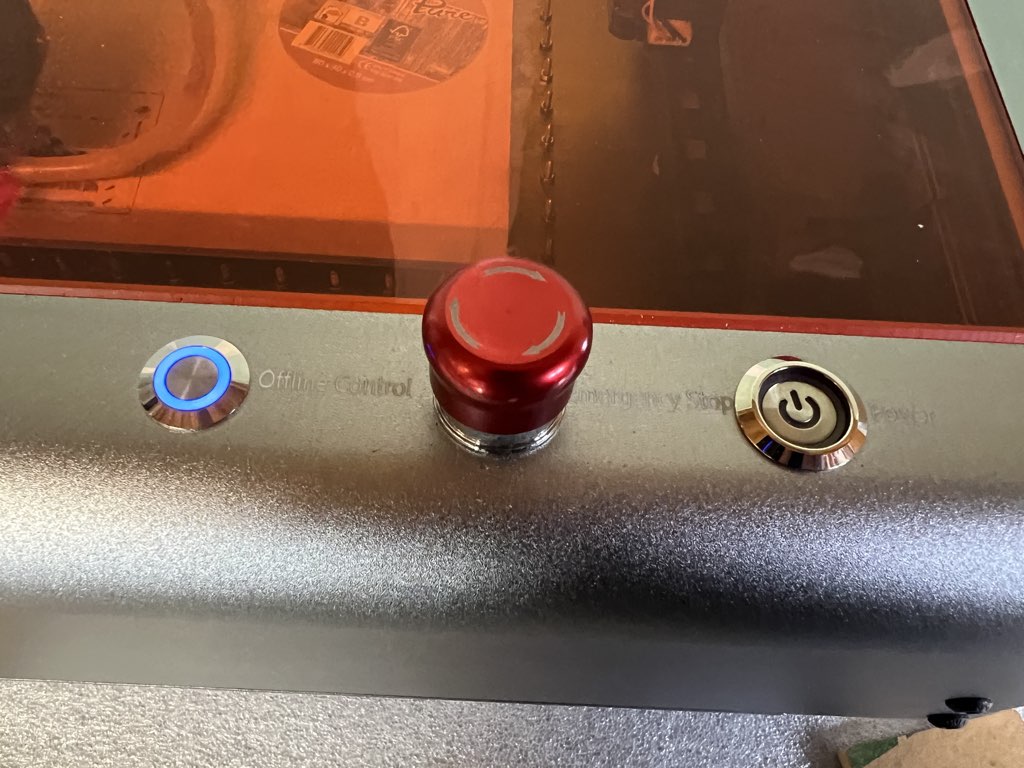

• A l’avant se trouve un interrupteur pour la mise en service ainsi que le bouton d’arrêt d’urgence.
  Il y a également un bouton pour un usage en mode autonome dont il m’a été impossible de comprendre le fonctionnement.

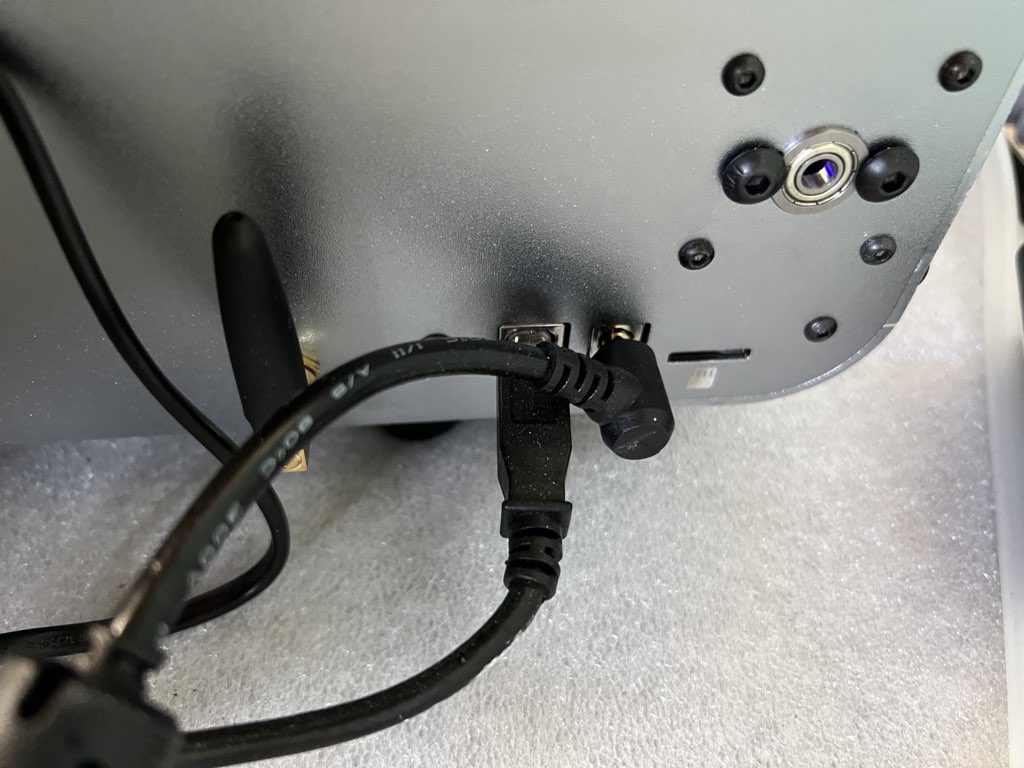

• Sur le côté arrière droit se situe le port USB pour raccorder à un PC, l’antenne wifi, un lecteur carte MicroSD et la connexion du bloc alimentation.

La connectivité latérale

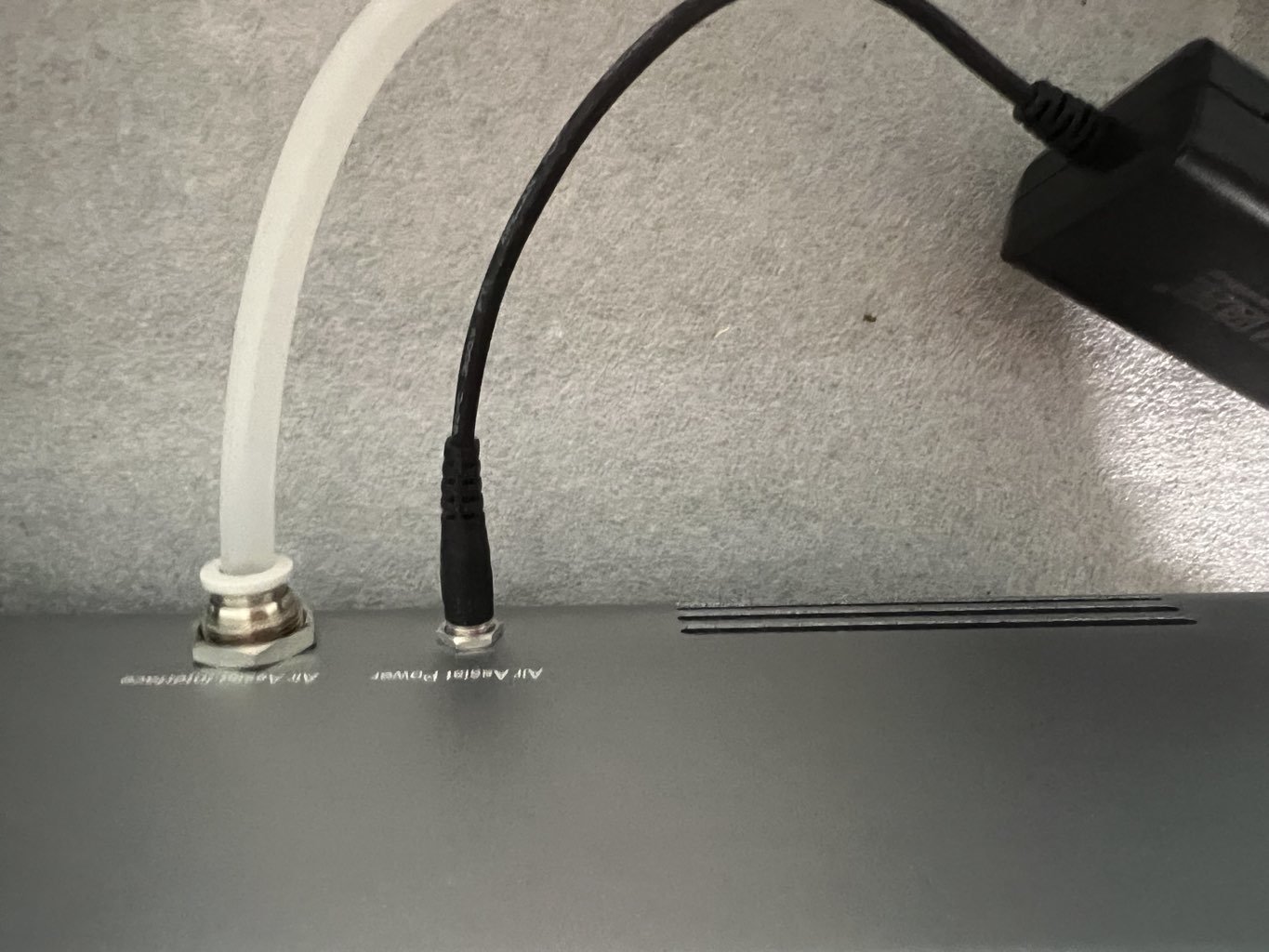

A l’arrière l’entrée AIR Assist et l’alimentation de la pompe.

Les raccordements pompe à l’arrière

Pour obtenir une encore meilleure note, il aurait fallu que le constructeur prévoit un module caméra de positionnement.
C’est quasi impossible dans un châssis aussi peu haut.

ZBAITU Z40, logiciel : 3,5/5

Les machines ZBAITU utilisent pour leur électronique de pilotage des carte MAKERBASE. Ces cartes standard équipent beaucoup de machine du marché de constructeurs comme SCULPFUN, LONGER, ATOMSTACK, ACMER, ATZER, …

Dès lors pas de surprise en matière de la proposition logiciel.

Ce type de machine utilise un firmware GRBL et est pleinement compatible avec le logiciel gratuit, LASERGRBL ou l’incontournable LightBurn que vous devez acheter séparément (55€ deux licences à vie).

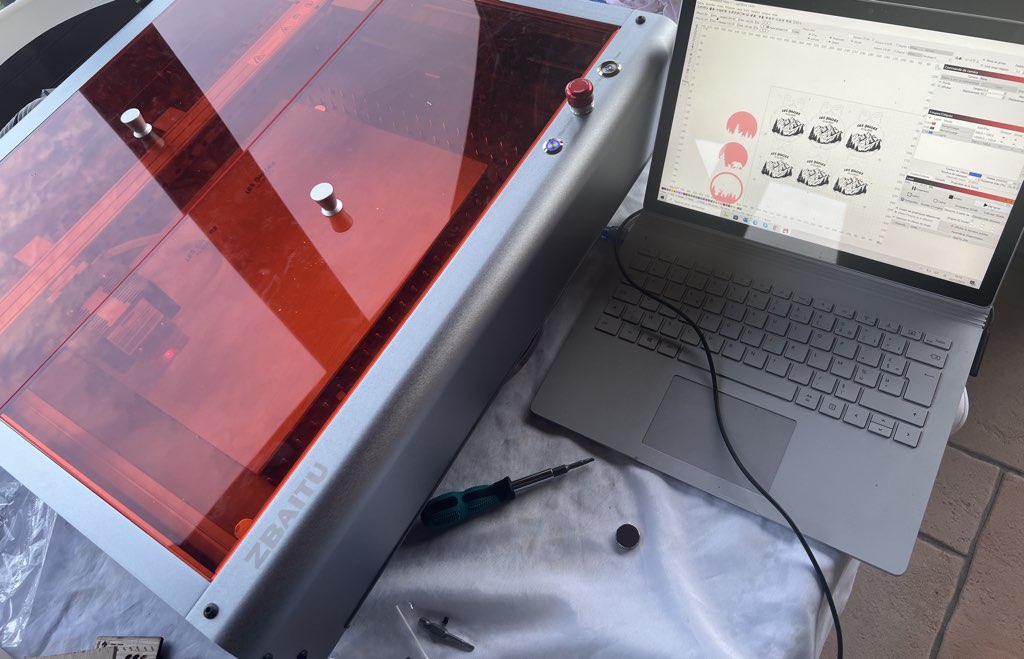

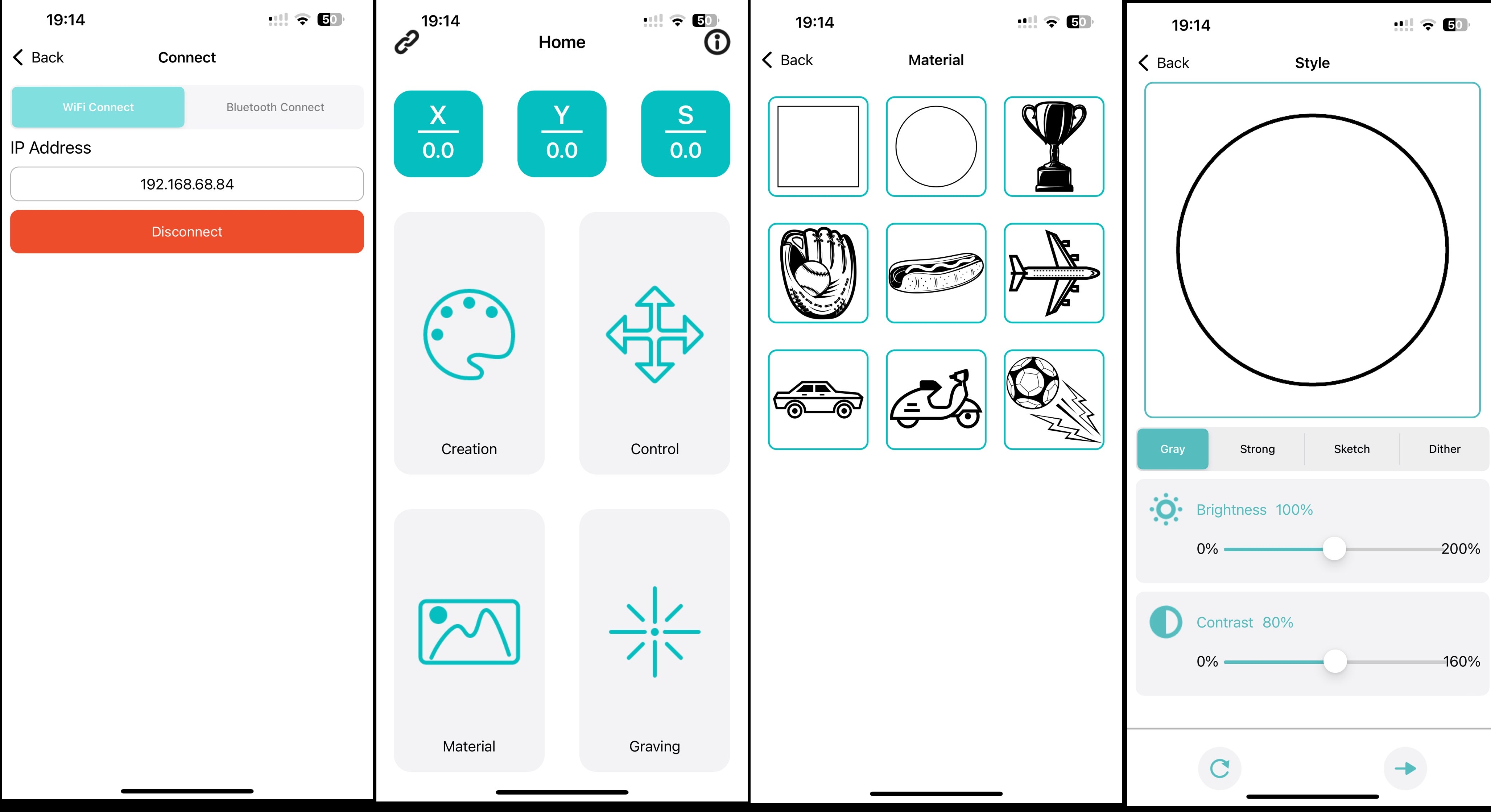

Makerbase propose une petite application mobile que je trouve gadget et peu ergonomique en matière de gestion Wifi. Il faut, en effet, injecter le SSID de votre réseau dans la machine via votre ordinateur et ensuite taper l’adresse IP obtenue dans l’application.

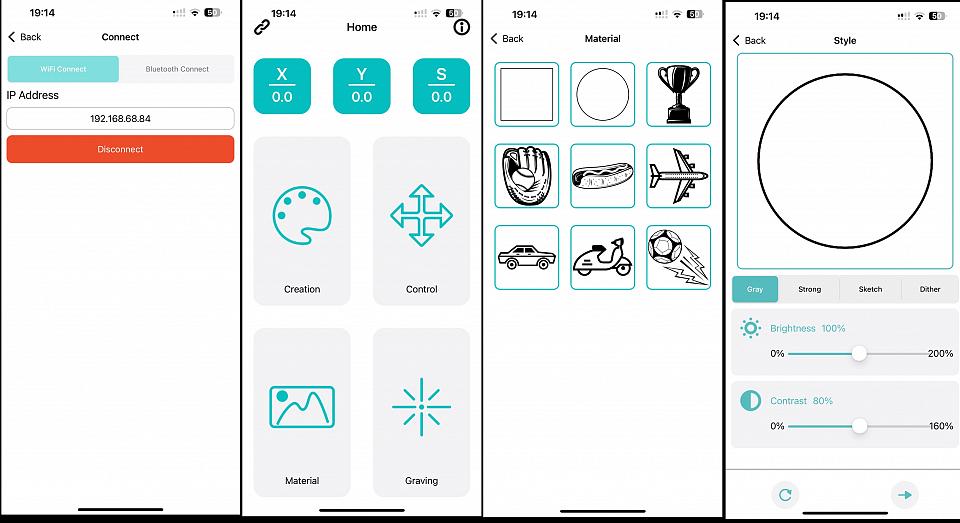

Quelques écran de l’application mobile MAkerbase générique

Lecture

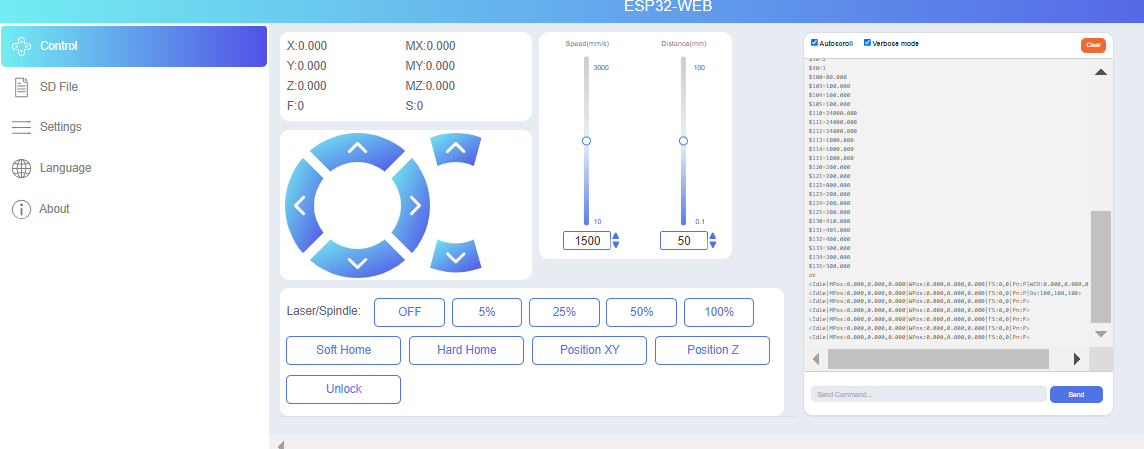

l’interface WEB Makerbase

La mise en WIFI va aussi vous permettre d’envoyer et de piloter à distance la Z40 à partir d’un navigateur Internet. Il faudra placer la carte mémoire Micro dans la machine pour opérer à distance.

ZBAITU communique aussi sur une possibilité d’usage en autonome sans ordinateur. En général, il s’agit de placer un fichier GCODE sur la carte puis d’appuyer sur le bouton dédié de lancement.
Tous mes essais sont restés vains et je n’ai pas resussi à obtenir un support de la marque via ses réseaux sociaux.

ZBAITU Z40, sécurité : 4,5/5

Par sa conception en caisson, la Zbaitu Z40 est une machine avec laquelle on se sent en sécurité. Entre le bouclier au niveau de la tête et la fermeture en acrylique, le risque de rebond du laser et blessure est nul. C’est incomparable avec une machine à cadre ouvert.

Mais rien ici ne va vous empêcher de l’utiliser avec son capot ouvert.

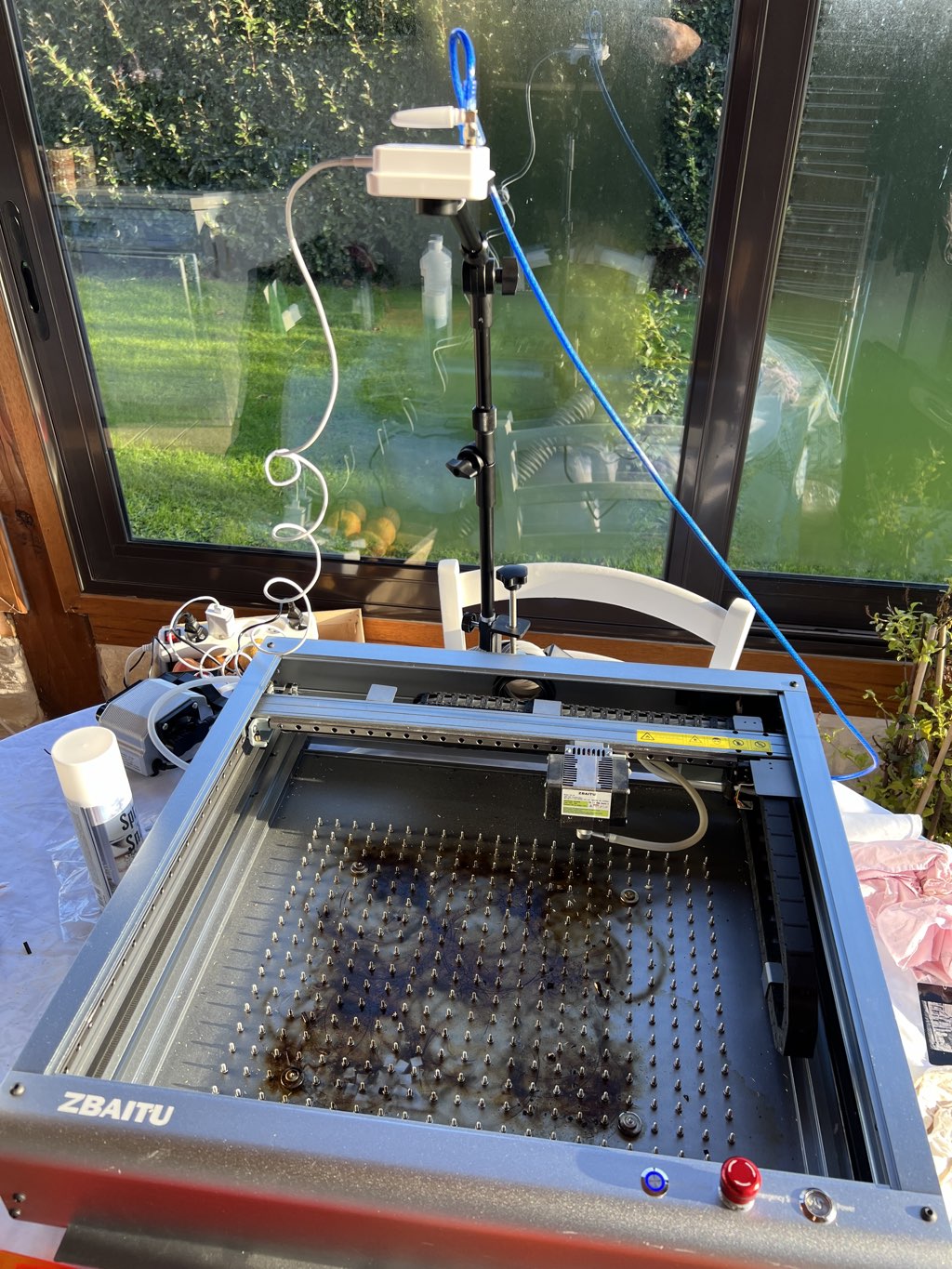

Un usage en mode ouvert pour intégrer une caméra Lightburn

Des modèles comme la xTool S1 ou la Falcon2 Pro verrouille le couvercle ou coupe le faisceau laser en cas d’ouverture.

La sécurité passive est donc de bon niveau sous un conrole humain.

Le bouton d’arrêt d’urgence facilement atteignable permet de réagir rapidement.

Le constructeur n’active pas de capteur de flamme ou encore gyroscope.

Une clé de verrouillage serait un petit plus.

ZBAITU Z40, Performance Laser en gravure : 3,5/5

Une belle machine, bien conçue, c’est bien.
Mais, au final, ce qui reste essentiel est la performance.

Vous avez ici 22 watts annoncés en technologie diode. Cela permet d’envisager de la gravure sur des matériaux variés.
La technologie Diode est adaptée pour le bois, l’ardoise de même que, avec des limites, le métal, le verre ou encore l’acrylique de couleur.

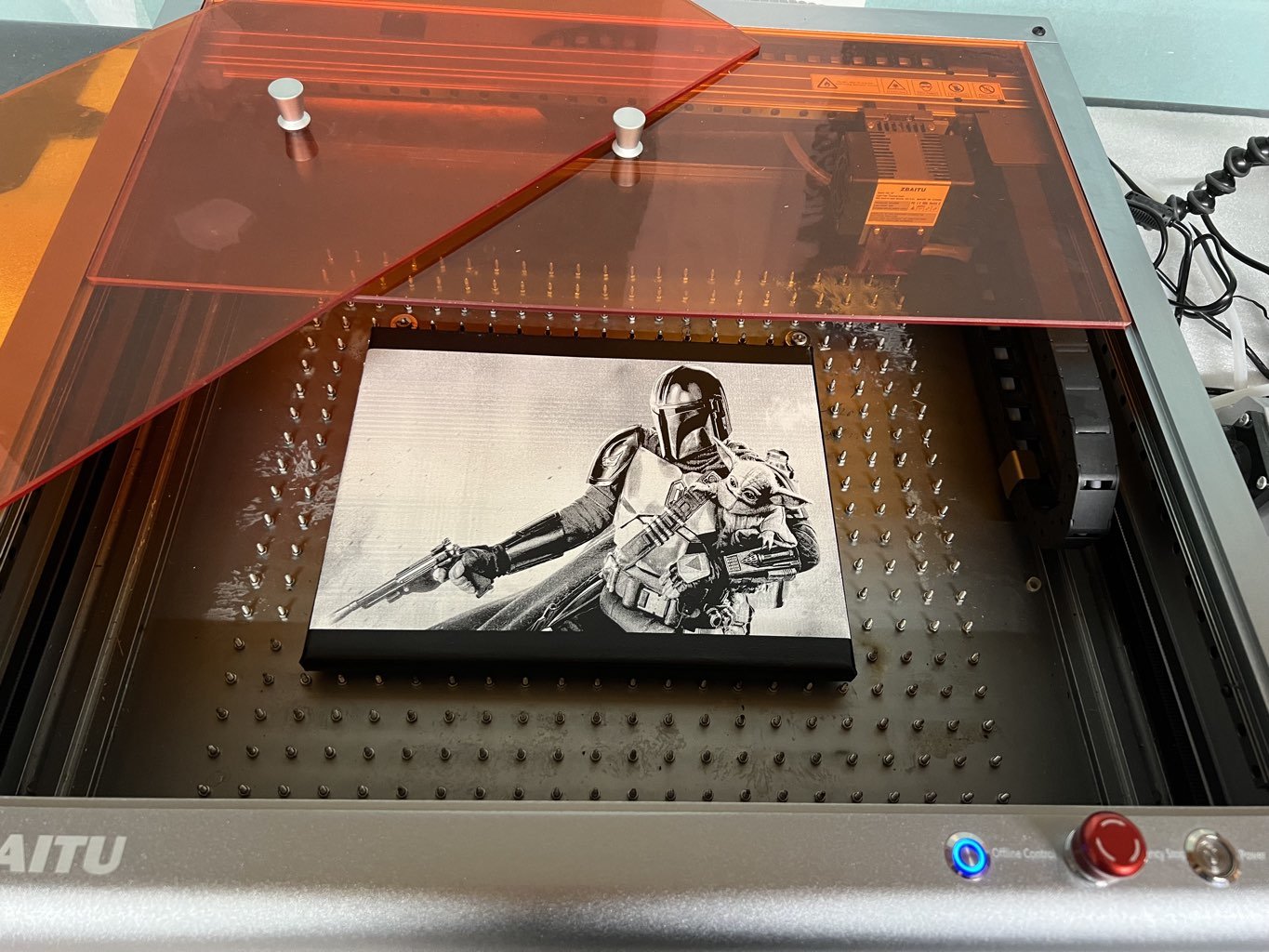

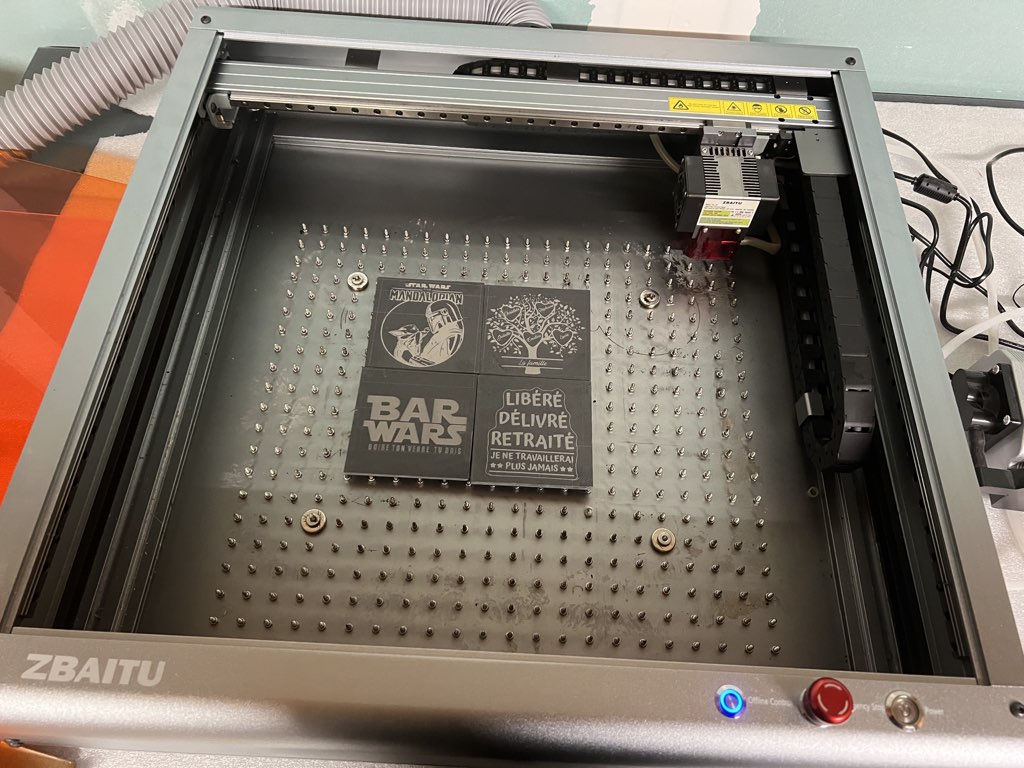

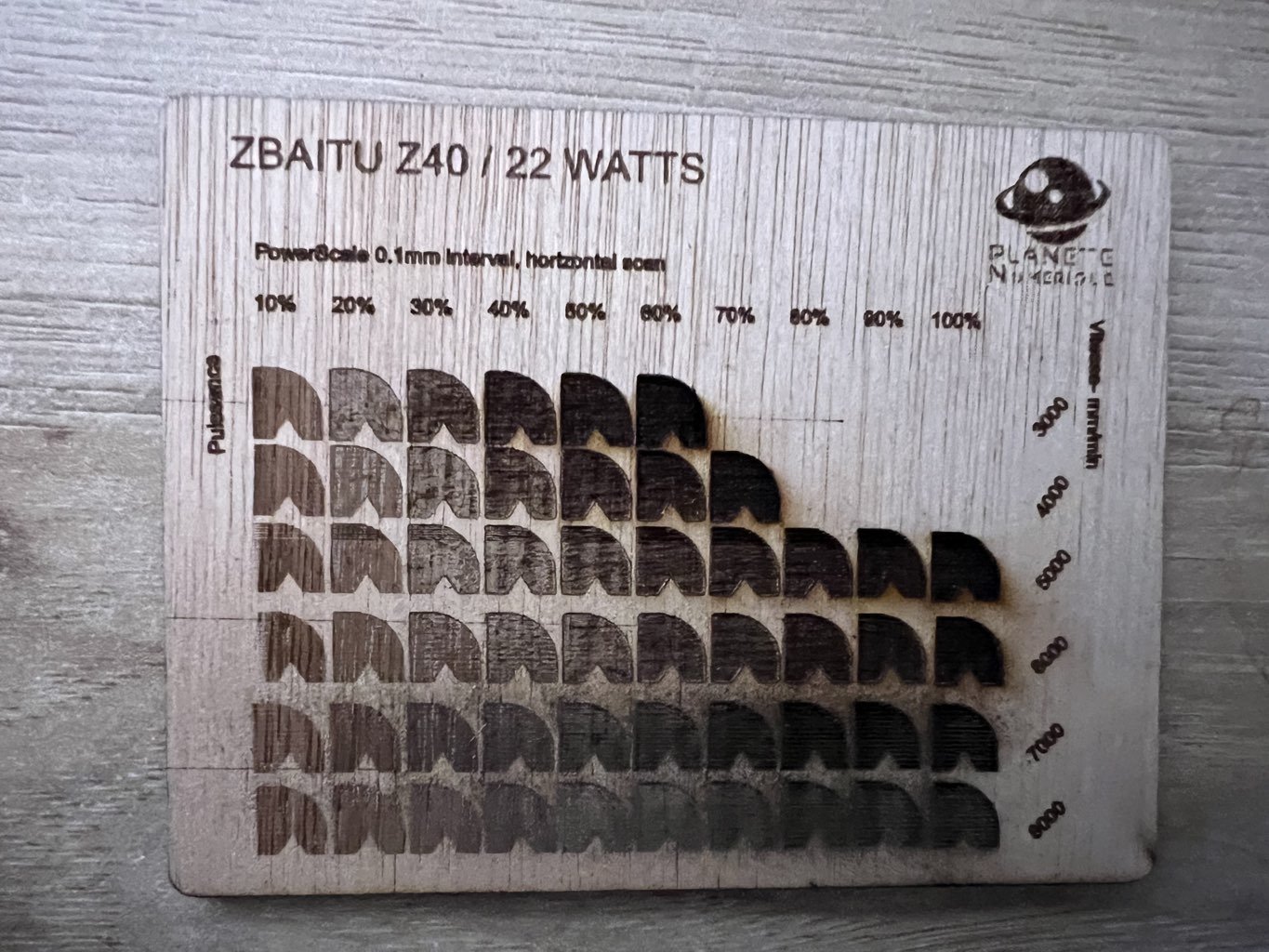

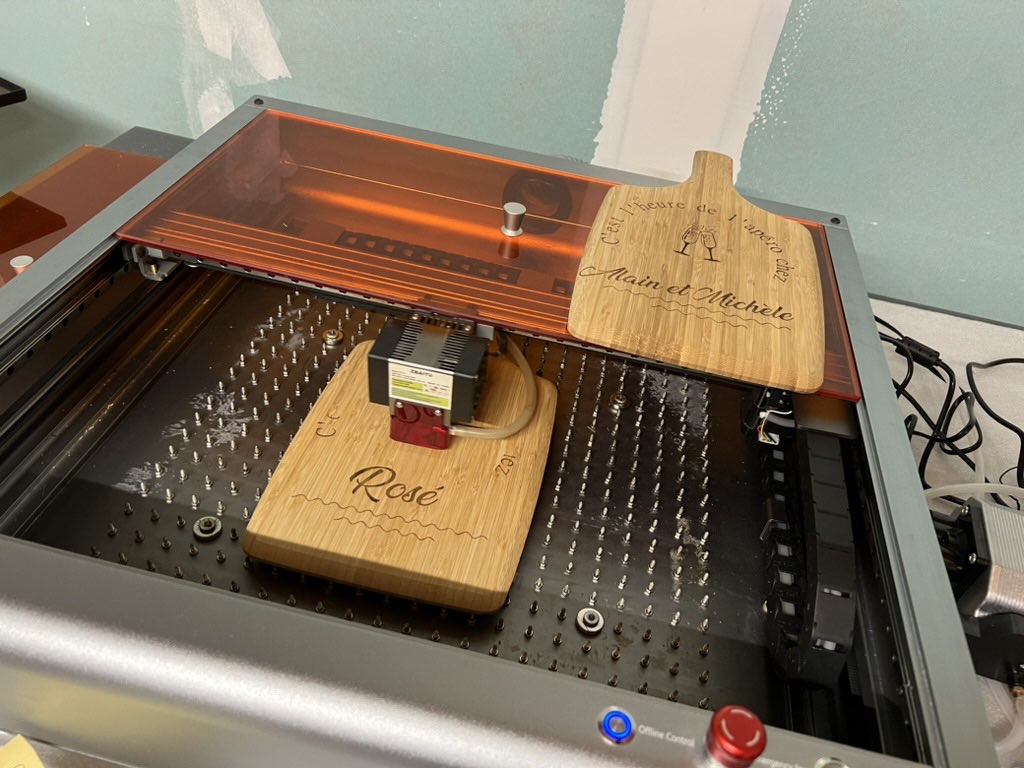

La Zbaitu grave de bonne manière sur le bois comme l’atteste mon bench habituel.

La gravure sur bois est homogène

Il y a cependant quelques traces de fumée sur le bois même en l’absence d’activation de l’assistance à air.

C’est globalement un point d’attention. Une bonne évaluation de la distance focale est indispensable sur cette tête. Ainsi, sur certaines gravures avec un modèle répétitif où j’ai voulu exploiter toute la surface des 40 × 40 cm, j’ai constaté des défauts sur les gravures sur les côtés liés à l’assistance à air.

Sinon les résultats sont bons, par exemple, en gravure sur toile. Le point laser est fin et carré : 0.08*0.08mm.

Gravure sur toile peinte

La vitesse maximale indiquée est de 30000 mm/min mais c’est à prendre avec précaution. Il s’agit souvent de la vitesse d’accélération.

J’ai pu graver bois et ardoise en 20 000. AU-dessus la puissance du laser n’est pas suffisante.

La machine reste dans tous les cas bien stable.

La gravure sur ardoise est parfaite.

Gravure arsoise facile

Vous pouvez aussi à faible vitesse graver du métal, y compris avec des effets de couleurs.

ZBAITU Z40, Performance Laser en découpe : 4/5

S’orienter sur une machine laser 22 watts, c’est pour de la gravure polyvalente, rapide et aussi pour accéder à des possibilités de découpe.

Bonne performance de découpe mais traces de fumée

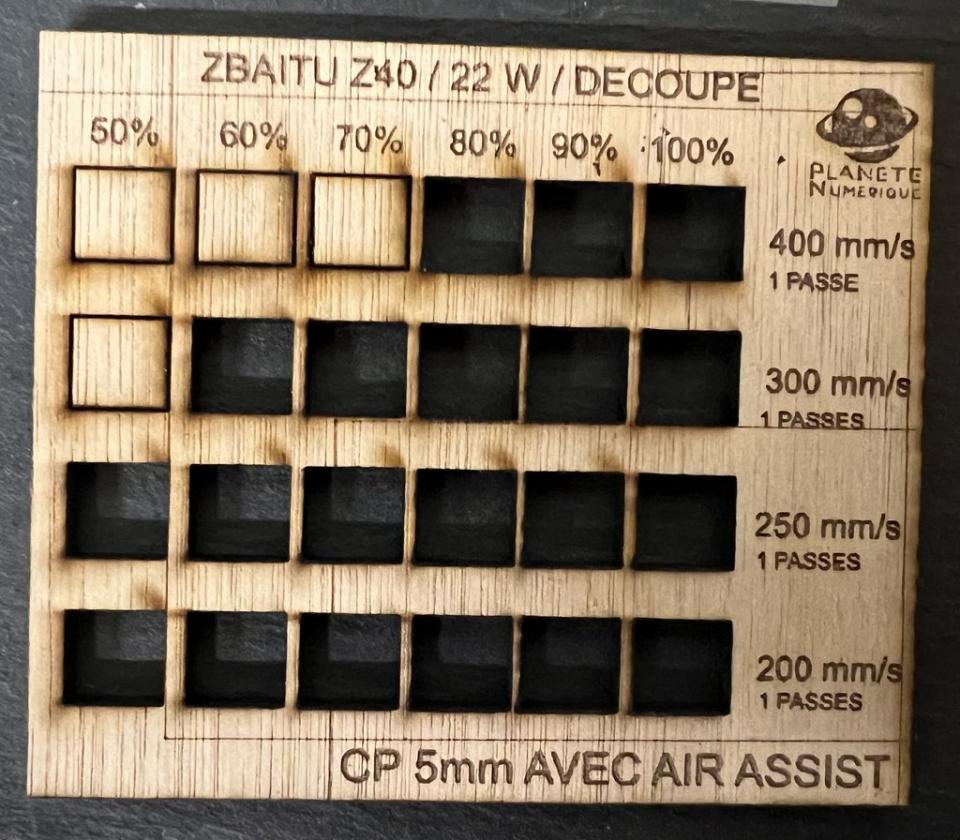

La performance est au rendez-vous comme le montre mon benchmark sur du contreplaqué 5 mm. En une unique passe, vous pouvez atteindre une vitesse de 400 mm/min.

Zbaitu propose une assistance a air pour améliorer la combustion et l’évacuation de la fumée. Elle n’est cependant pas dans les plus efficaces que je connais.
Elle laisse des traces sur les surfaces heureusement nettoyables à l’eau.

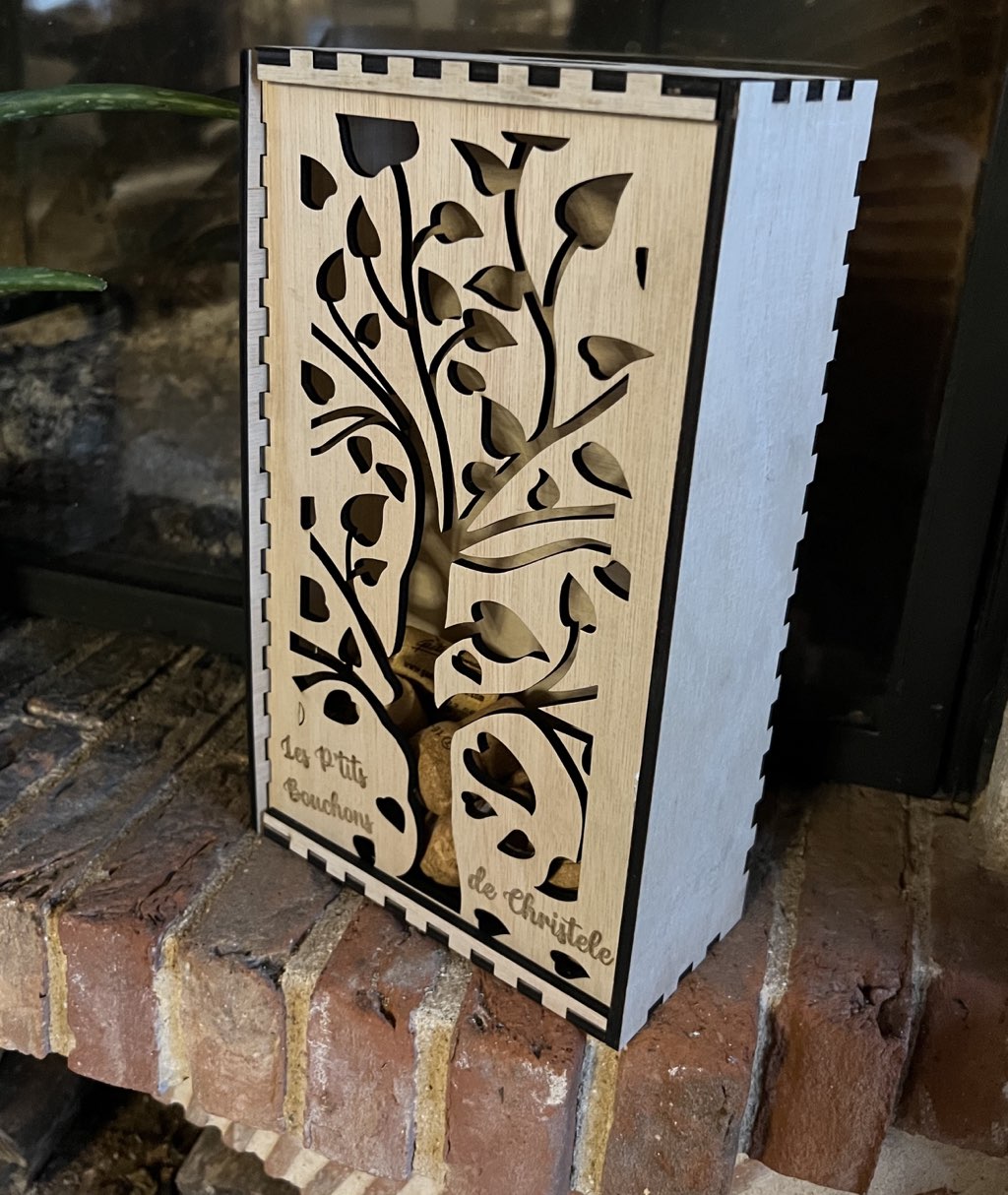

La découpe est tout sauf gadget avec à la clé de nombreux projets avec du matériau basique et peu cher.

La découpe pour des projets pro

Une machine de gravure technologie diode n’est pas adaptée à la découpe d’acrylique à cause de sa longueur d’onde. Le noir ou de couleur foncé peut se couper, mais pas celui qui est transparent. De même, vous ne pourrez pas couper de métal.

ZBAITU Z40, Évolutivité et maintenance : 4/5

ZBAITU offre avec la Z40 ce que d’autres vous demandent d’acheter en complément :

• Le système caisson
• L’assistance à air
• Le module d’évacuation de fumée
• Le plateau équivalent nid d’abeille

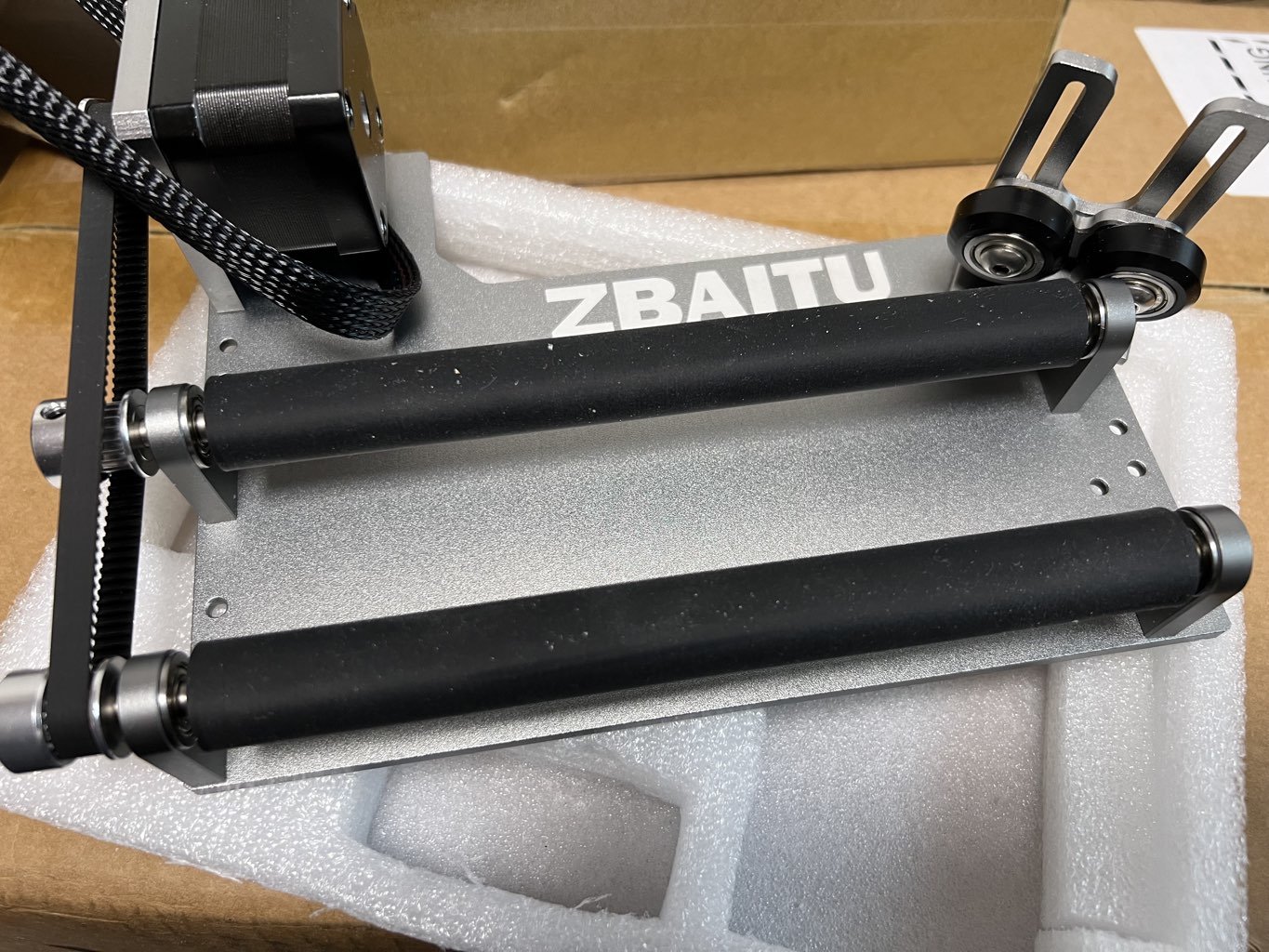

La marque va même plus loin en fournissant un « rotary roller », module rotatif pour graver des bouteilles, verres et autres objets rotatifs.
Ce module se raccorde à la place du moteur Y. Il est utilisable avec d’autres marques de machine.

Cependant, pour l’utiliser, vous devrez retirer le fond de la machine et la surélever.

Le Rotary Roller offert

La bonne note se justifie aussi par la partie maintenance. La tête est de prix abordable, moins de 350€, si en extrême, vous devriez la changer.

https://www.youtube.com/watch?v=-Zh5Ph1H2G8

Lecture

La boutique officielle propose aussi des lentilles de replacement, protection lentille, pièces électroniques, …

Le constructeur fourni une protection lentille d’avance. Je vous recommande d’acheter quelques pièces détachées pour la pérennité de votre investissement.

ZBAITU Z40, retour d’expérience : 3/5

J’ai déjà indiqué en préalable quelques aspects négatifs qui viennent dégrader l’expérience utilisateur :

• Le câble d’assistance intérieur à air à diminuer au sortir du carton
• L’ergonomie pour l’accès aux vis de blocage de la hauteur de la tête.
• Le mode autonome qui ne fonctionne pas

Il y a aussi un souci plus général en matière de vitesse d’accélération en début et fin de gravure. Elle va de base si vite que j’estime cela dangereux si vous avez vos mains qui trainent dedans à ces deux instants.
J’ai dû adapter les valeurs du firmware GRBL et trouver un compromis.

Autre souci que j’ai rencontré : la difficulté de doser le laser en prévisualisation. Comme vous le savez, il est commun de déclencher le laser à faible puissance pour confirmer la zone à graver.

Sauf que le bouclier de la Z40 filtre trop. Il faut alors augmenter la puissance du laser en prévisualisation avec l’effet de bord que vous allez alors graver la matière sans le vouloir.
La solution consiste à démonter le bouclier.

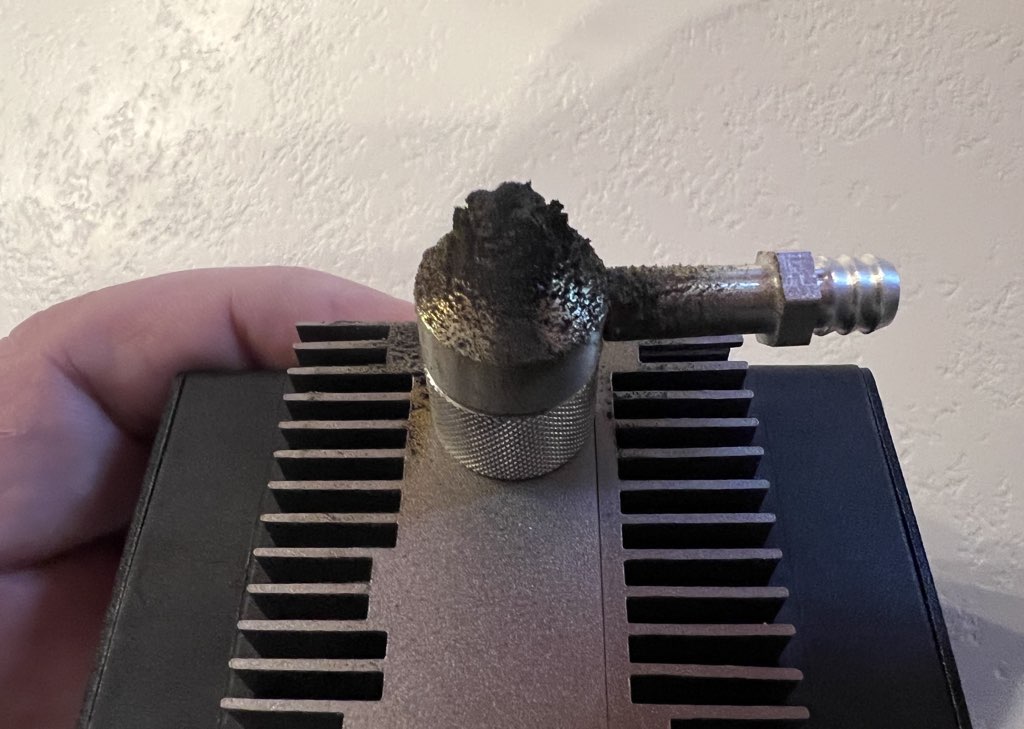

La buse s’encrasse rapidement

Enfin je trouve que la buse a fortement tendance à s’encrasser et il faut régulièrement la nettoyer. De nouveau, le système d’assistance à air est en cause.

Ces aspects négatifs ne sont pas de nature à me faire considérer la Z40 comme une mauvaise machine. Il faut cependant intégrer ces limites.

Elle grave et découpe de bonnes manières, elle est rapide et aussi très silencieuse quand le couvercle est fermé.
Le système d’extraction du caisson fonctionne très bien et il est plus hermétique que tous les caissons en tissu que je connais.

Sans considérer son tarif.

ZBAITU Z40, Prix, disponibilité : 4/5

La ZBAITU Z40 est vendue par le constructeur en direct de même que par des boutiques de confiance que je vous recommande régulièrement.

En stock Europe, le prix de la ZBAITU Z40 tout équipée est de 859€ chez Geekbuying via le code réduction NNNFRZ40..

À considérer l’intégration et les options offertes, c’est un tarif intéressant. Il n’y a que très peu de modèles de machine laser en caisson avec des tarifs au minimum 50% plus chers (xTool S1 version 20 watts, future Creality Falcon2 Pro 20 watts).

Critère	coeff	Note	total
Emballage et montage	1	4,5	4,5
Conception générale	2	4,5	9
Logiciel	2	3,5	9
Sécurités	2	4,5	9
Performance Laser en gravure	3	3,5	10,5
Performance en découpe	3	4	12
Évolutivité et maintenance	1	4	4
Retour d’expérience	3	3	9
Prix, disponibilité	3	4	12
TOTAL	20		79 / 100

Niveau notation la ZBAITU Z40 Prends la seconde place de mon classement des machines de gravure laser 20-22 watts derrière la Creality Falcon2 22 watts.
