Test Xtool D1 PRO 20 watts, la gravure et découpe laser premium

  Graveur Laser Graveur Laser 20-22 watts xTool

Etonnement, il aura fallu que j’attende ce début d’année 2023 pour avoir l’opportunité de vous publier un test d’une machine de gravure et découpe laser diode de chez Xtool.

Xtool ou Makeblock du nom de la société, a choisi de privilégier un modèle de distribution via Amazon et son site internet en direct. Ses produits sont peu référencés chez mes boutiques habituelles ce qui m’a privé d’opportunités.

Je les ai contacté en fin d’année et j’ai eu la chance de me voir proposer pour test la machine de gravure laser diode Xtool D1 PRO dans sa version 20 watts. Ce modèle est ce qui se fait de mieux chez le constructeur en ce moment.

Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.

En préambule de ce test, il vous faut savoir que D1 est le nom d’une série chez Xtool avec des appareils d’apparence proche. Vous trouverez en version 5 et 10 watts la Xtool D1 et en version 10 et 20 watts la Xtool D1 PRO. Outre les têtes laser qui sont différentes, la version D1 PRO ajoute des améliorations électroniques et mécaniques comme la présence de capteur de fin de course à induction.

La fiche technique de la Xtool D1 PRO 20 watts

Caractéristique	Valeur
A Assembler	Oui 1 heure
Taille machine	59 cm * 60
Taille Gravure	430 x 390 Mm
Surface extensible	oui, 936x432mm
Règle sur profilé	non
Voyants de fonctionnement	1 LED
Puissance Laser	DIODE 20 w
Diamètre du spot	0.08x0.1mm
Focale	Fixe
Distance Focale	NC
Vitesse maximale	24000 mm/min
Alimentation	25 V 6Ah 150 watts
Carte mère	32 Bits Makeblock LBD1S_CTRLBOARD_V1_0
Système Embarqué	GRBL adapté
Capteur fin de course	Oui induction
Interfaces de connexion	USB, Wifi
Controleur Hors ligne	Non
Bouton arret urgence	interrupteur
Capteur flamme	Oui
Capteur Mouvement	Gyroscope
Autre sécurité	detection sortie de zone
Air Assist	Oui, intégré
Pompe fournie	non, Option
Pilotage via application mobile	Non
Logiciels compatibles	Xtool creative space, Lightburn
Accessoires/consommables	Lunettes, consommables de test, manuel de découverte
Options	Kit extension, Rotary Roller, pompe, Support découpe nid d’abeille, caisson
Meilleur prix vu	1090€

Xtool D1 PRO : Emballage et montage : 4/5

PREMIUM. C’est le mot clé de la prestation Xtool qui prend soin de sa clientèle. Le premier effet au déballage sera un effet waouh.

Les manuels

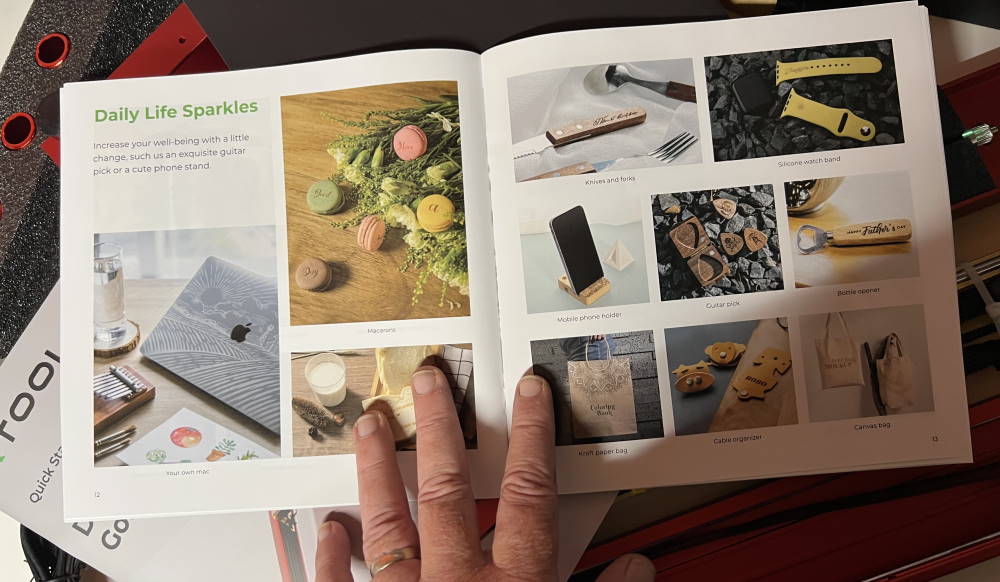

Un catalogue de projets

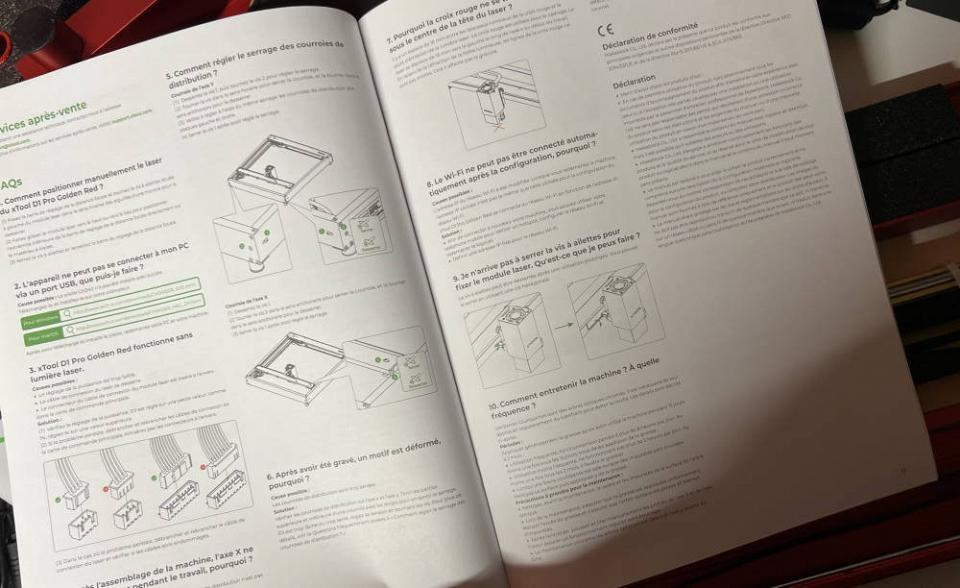

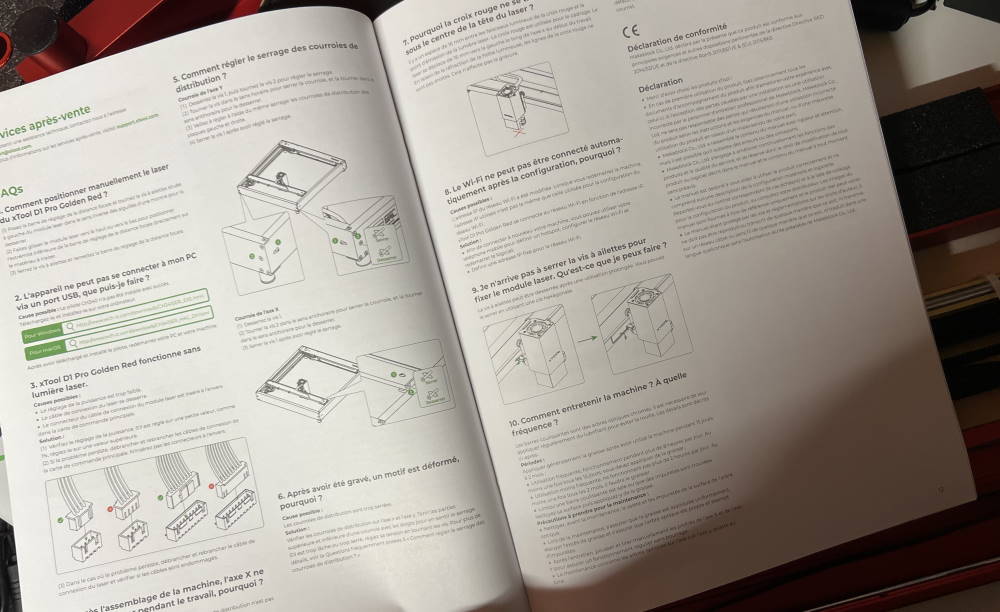

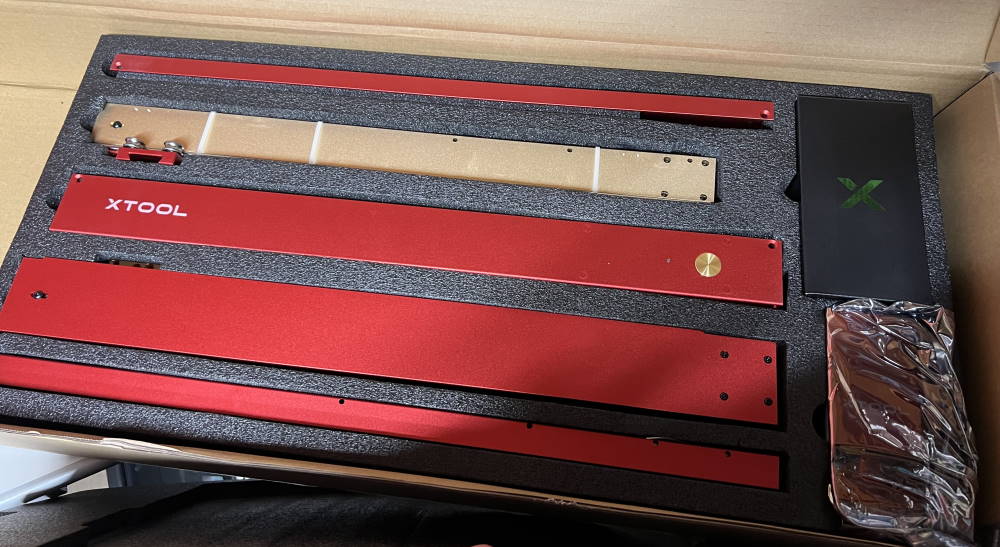

L’emballage est soigné. Un bon manuel de montage ainsi qu’un manuel avec des exemples de ce que vous allez pouvoir réaliser avec votre Xtool D1 PRO sont fournis.

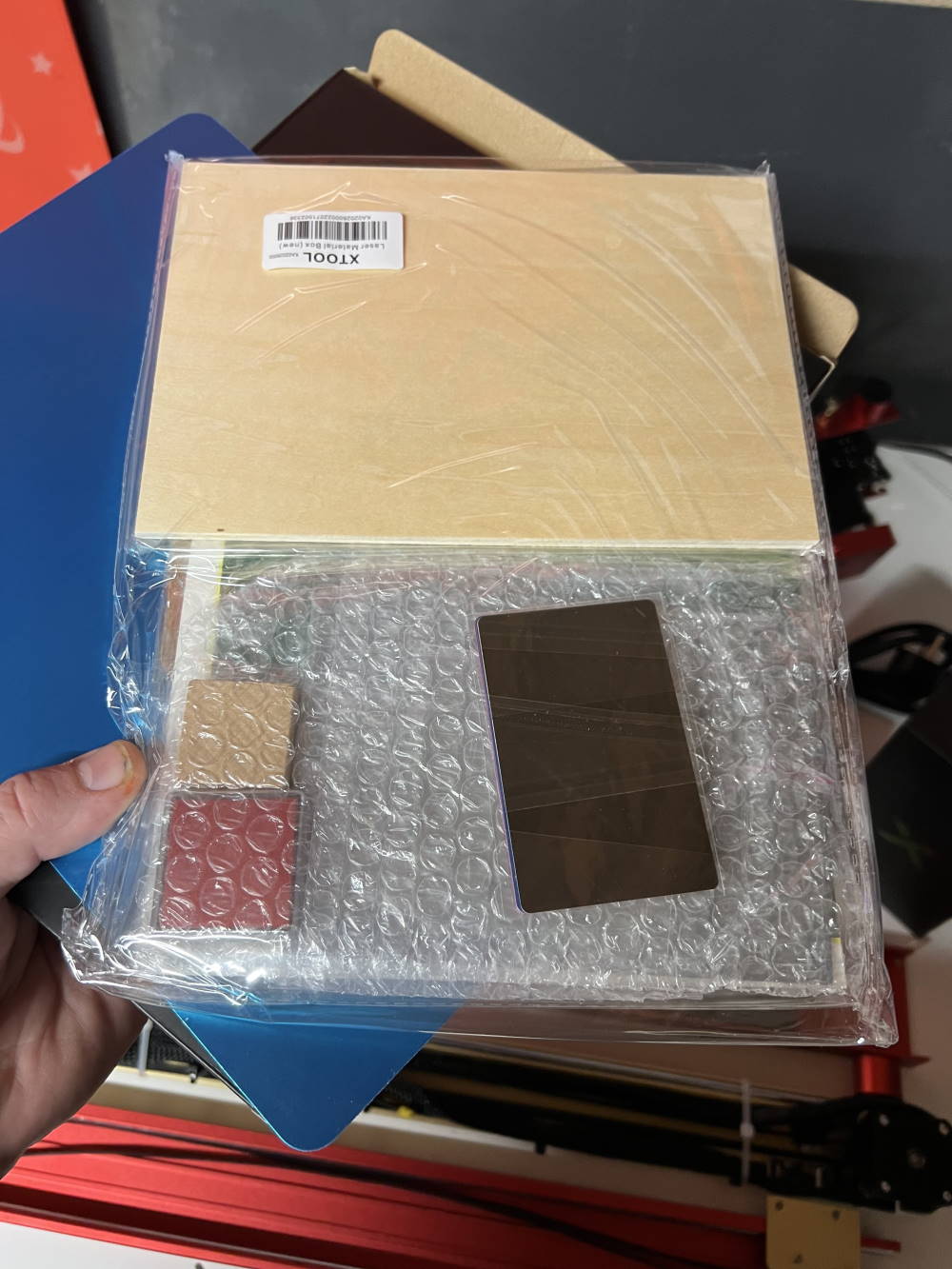

Un lot d’échantillons complet

Le constructeur donne un large ensemble d’échantillon pour démarrer avec du contreplaqué, du liège, du métal, de la céramique, ...

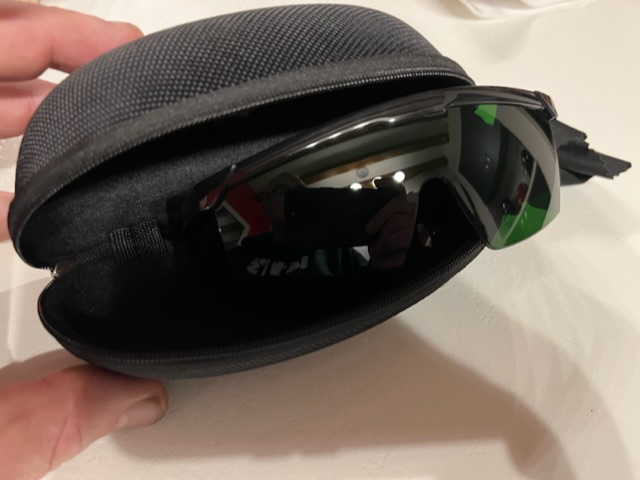

Les outils nécessaires sont fournis dans une boite et les lunettes de protection sont livrées dans un étui. Elle n’en reste pas moins ordinaire sans indication de certification.

Un emballage de qualité

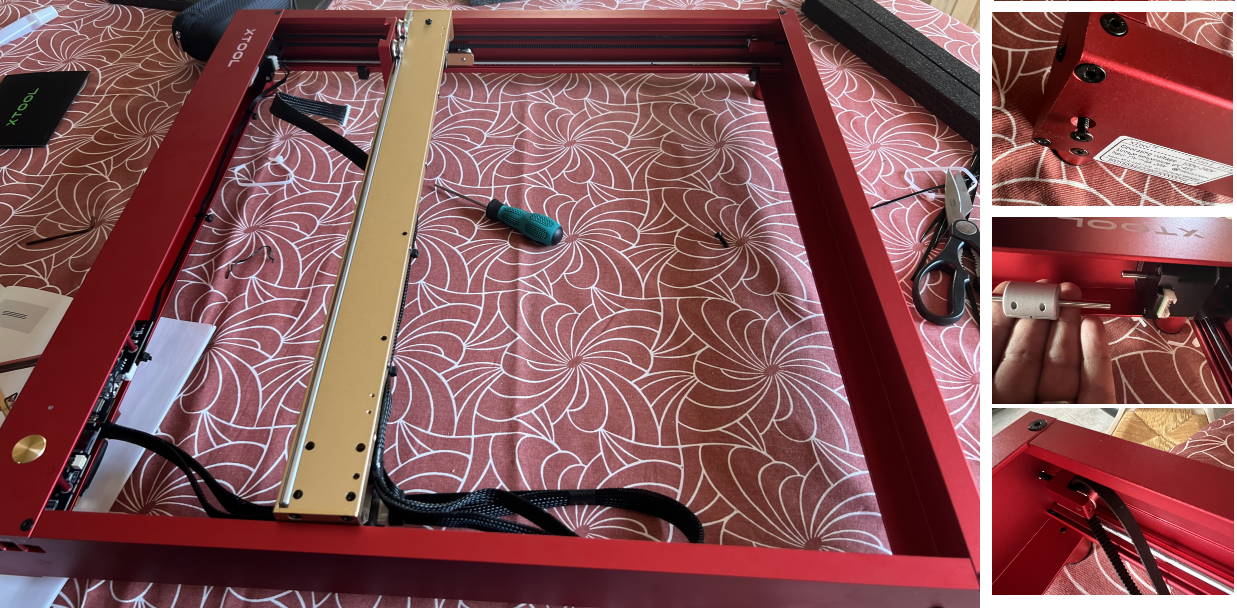

Le montage prends un peu de temps

La D1 PRO existe en couleur grise ou rouge.

Une fois tout déballé commencent les choses sérieuses.
Comme les concurrents la Xtool D1 PRO est livrée en kit à assembler.
Et là PREMIUM ne veut pas dire simple.

Contrairement à son concurrent ORTUR et sa OLM3, Xtool n’a pas fait évoluer la technique de ses produits pour rendre l’assemblage rapide.

La documentation de montage est bonne

Il faut passer un temps certains et bien lire les inscriptions du manuel (en français) pour ne pas faire d’erreurs. Comme à l’habitude, je vous recommande de tranquillement regarder la vidéo d’assemblage du constructeur.

Lecture

Il n’y a pas de piège pour le montage mais je tiens à porter à votre attention deux points importants :

1- J’ai fixé différemment le câble qui relie la tête laser. Initialement en dessous de l’axe X, je l’ai fixé derrière car Il se trouvait coincé régulièrement par le crochet du end stop de cet axe..

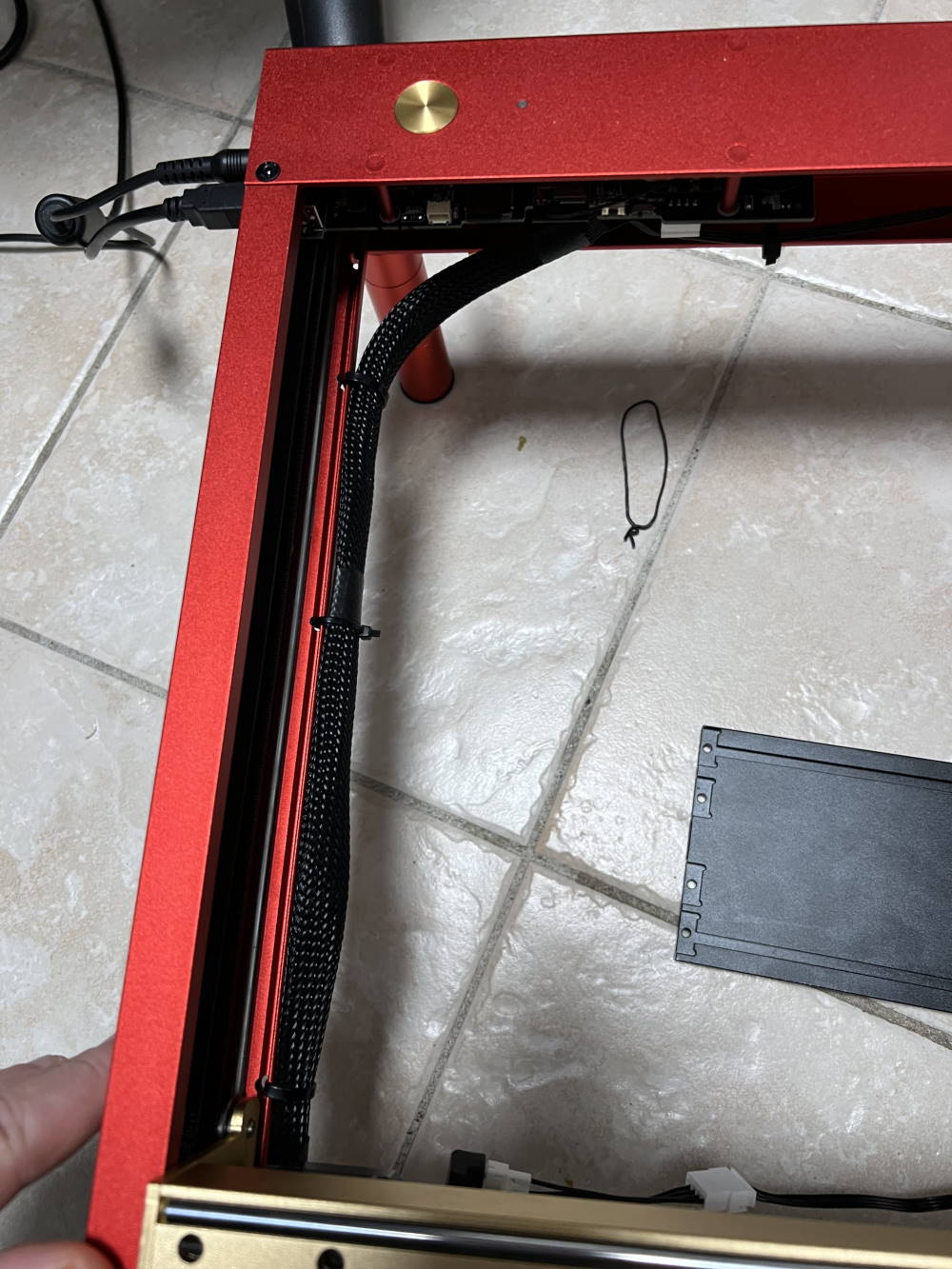

Mon placement final du câble en X

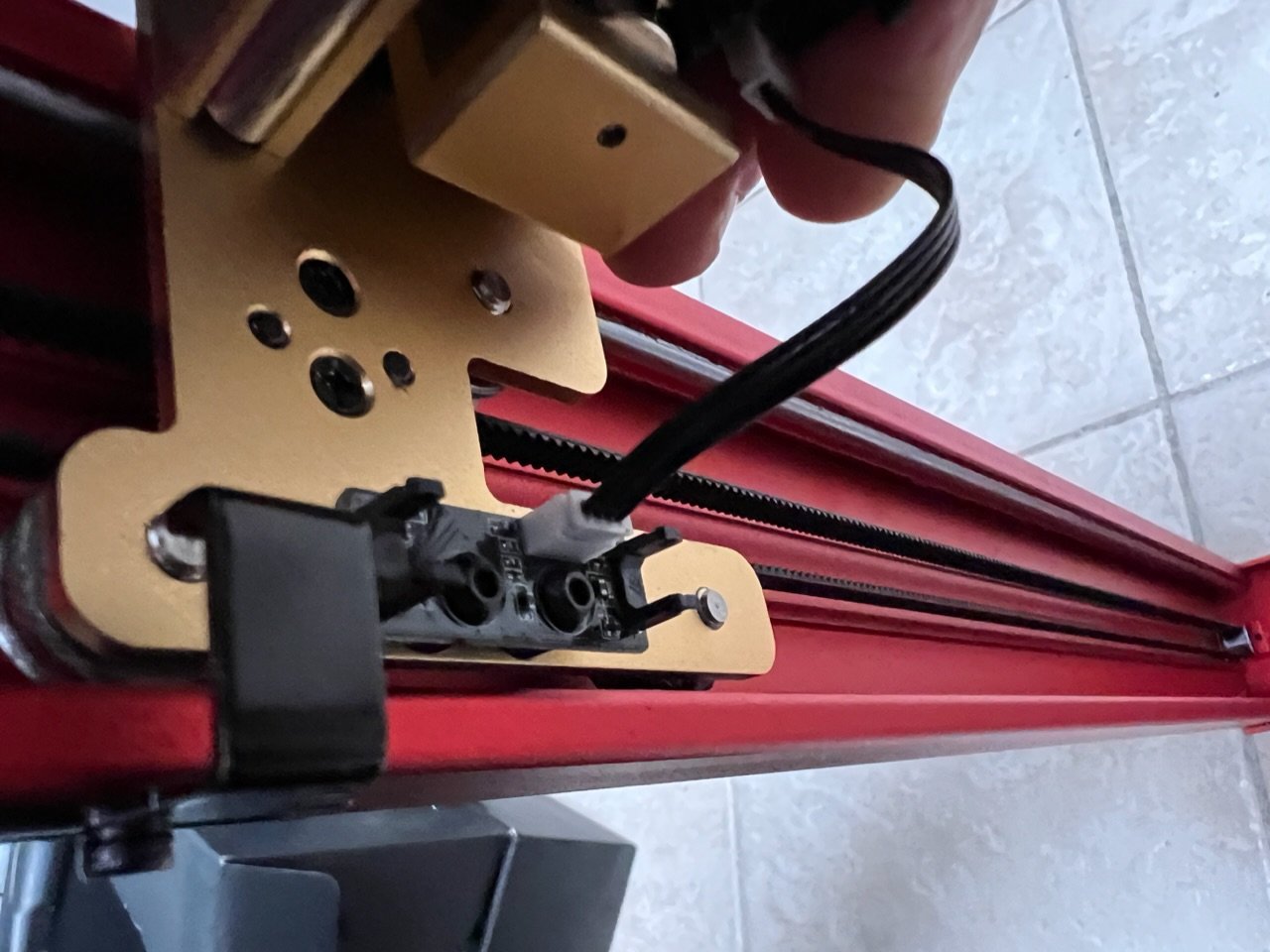

2 - J’ai déplacé vers l’intérieur du cadre ce même crochet de end-stop sur l’axe Y car la tête venait se crasher à l’avant et à l’arrière en raison de leur placement d’usine incorrect. Je n’ai pu utiliser qu’un seul trou de fixation dès lors. Je pense que les positions des trous de mon modèle sont celles d’une version 10 watts dont la tête laser est plus petite.

Les end-stop à induction mal placés

Xtool D1 PRO, conception générale : 4/5

Si la Xtool D1 Pro n’est pas la plus facile des machines de gravure pour son assemblage, elle n’en est pas moins très bien conçue avec des éléments que je n’ai jamais entrevu sur d’autres production.

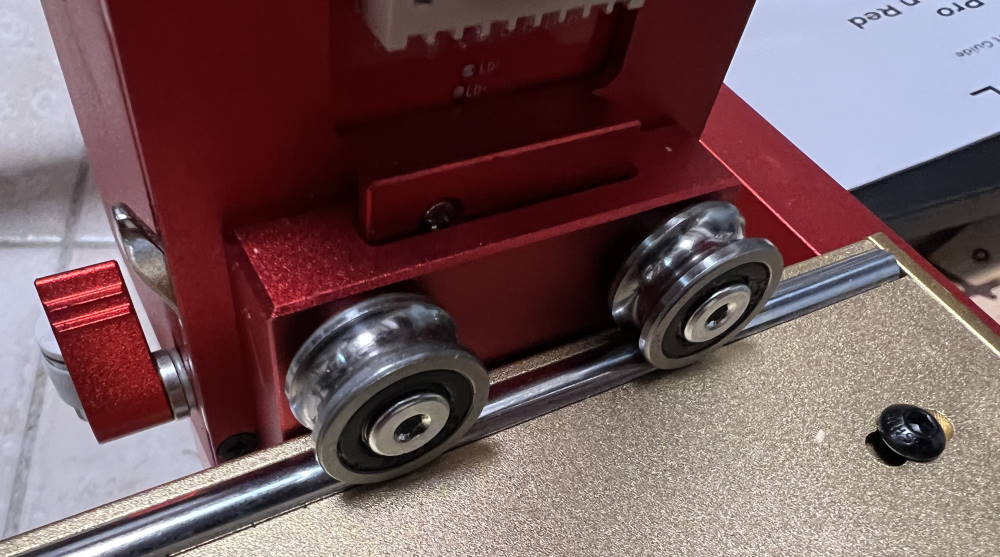

Ainsi les déplacements en X ou Y ne se font pas via des roues en caoutchouc sur des profilé en V mais par des roues métal qui circulent sur des rails/tiges métalliques.

Des roues et axes en métal

C’est un gage de précision et de longévité.
Les capteurs de fin de course sont des versions à induction sans frottement.

Les courroies peuvent être tendues précisément par des vis.

Le câblage est correct

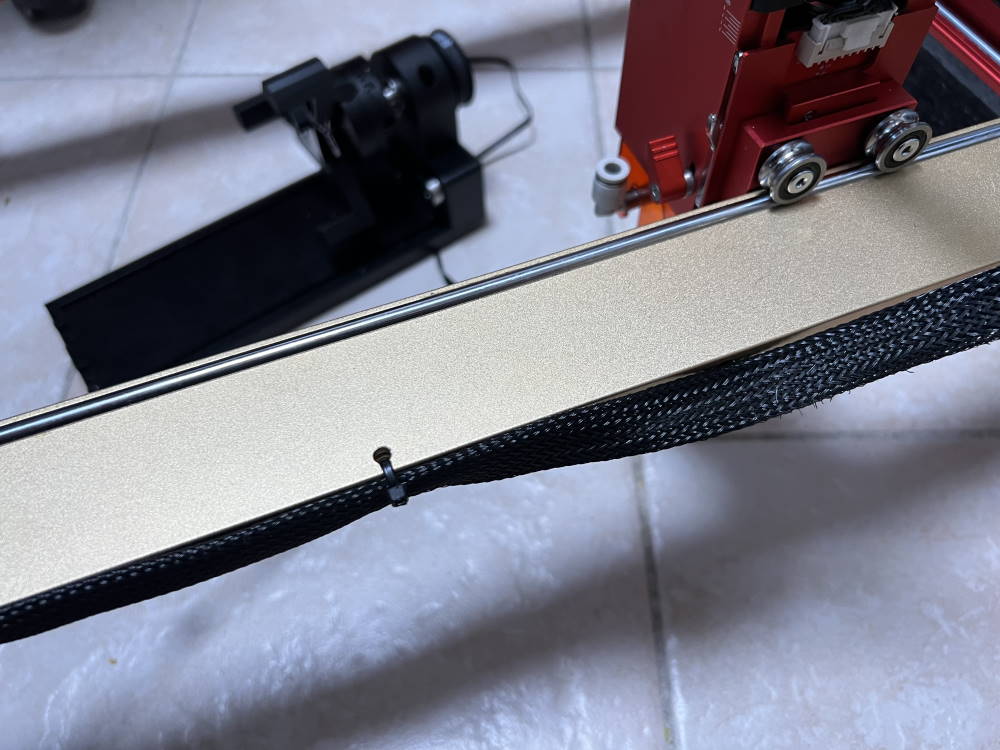

Les câbles passent dans des nappes tressées qu’il faut fixer par des colliers Colson. J’aurais cependant aimé une intégration plus invisible.

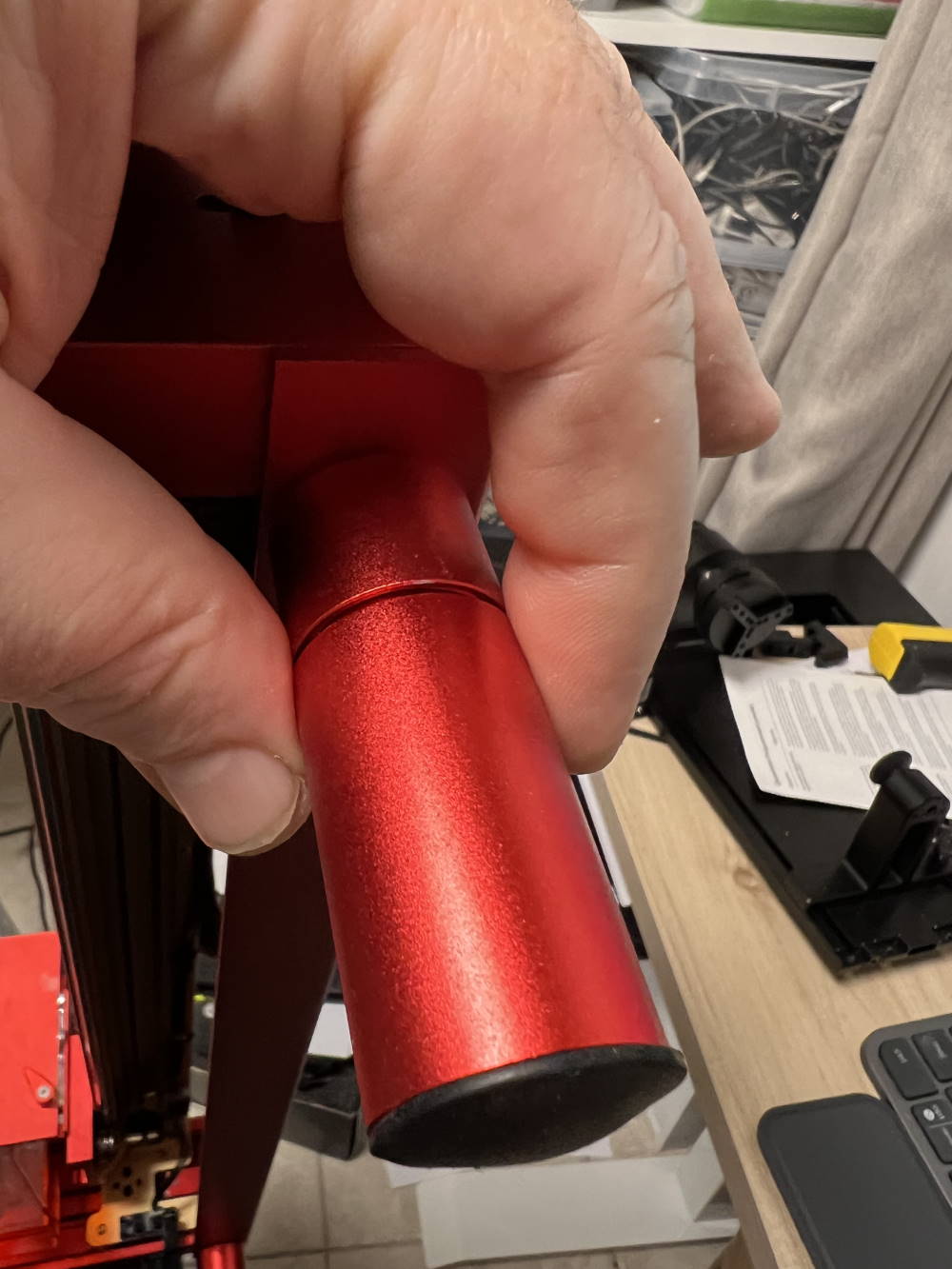

Les pieds pour surélever la machine

Le châssis a un centre de gravité assez bas de manière à limiter les vibrations. Vous pouvez surélever la machine, par exemple pour l’usage du module de gravure rotatif, en vissant des pieds proposés en option.
La hauteur de travail passe ainsi de 50 mm à 95 mm voire 140 mm en en plaçant deux.

La carte mère

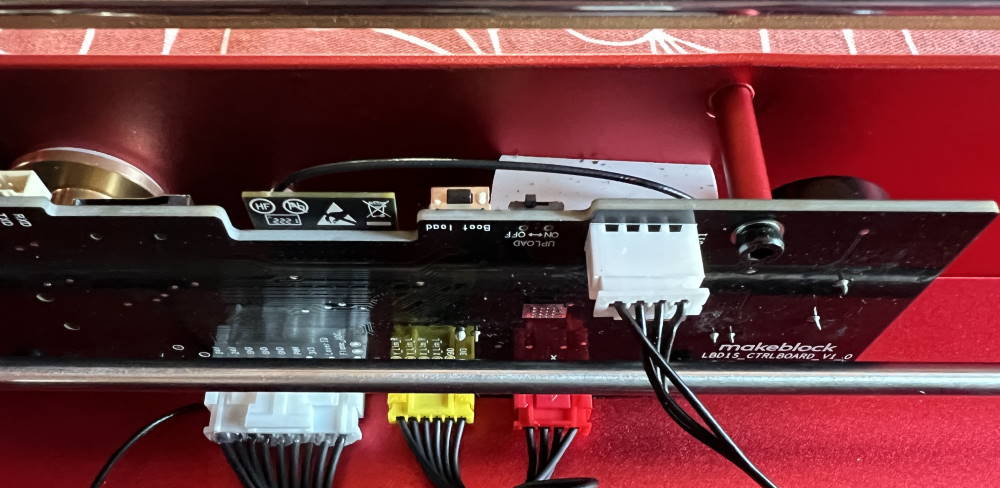

La carte mère est disposée dans un espace ouvert sous le bloc avant. C’est un avantage pour faciliter l’accès à la carte mémoire MicroSD ou encore au micro interrupteur pour autoriser le flashage mais un inconvénient pour sa protection contre les salissures.

Cette carte mère gère le Wifi pour l’envoi de gravure à distance par le logiciel maison.

La connectivité

L’interaction avec la machine se limite à un interrupteur latéral et un bouton sur le dessus. Un voyant LED indique l’état de la machine.

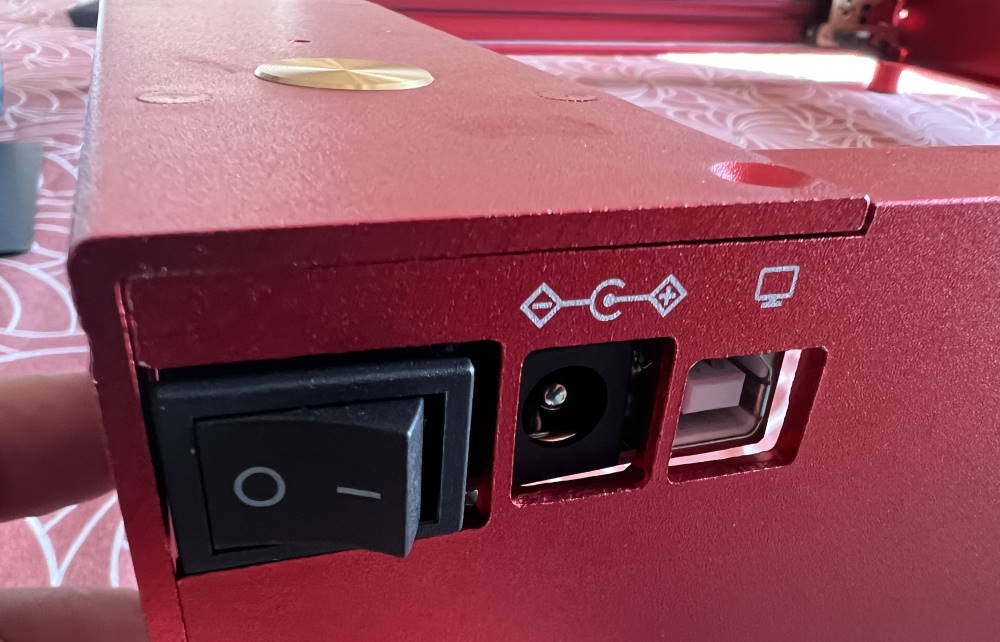

La connectivité comprend sur la droite le port USB et l’entrée alimentation.

La Xtool D1 Pro 20 watts se distingue des autres modèles de la gamme D1 par sa tête laser plus puissante. C’est une 20 watts par combinaison de quatre faisceaux 5 watts.

Elle est moins massive et lourde que celle de ma Sculpfun Pro Max 20 watts de mon autre test. Moins de poids aide pour la vitesse mais aussi pour le réglage de focalisation.

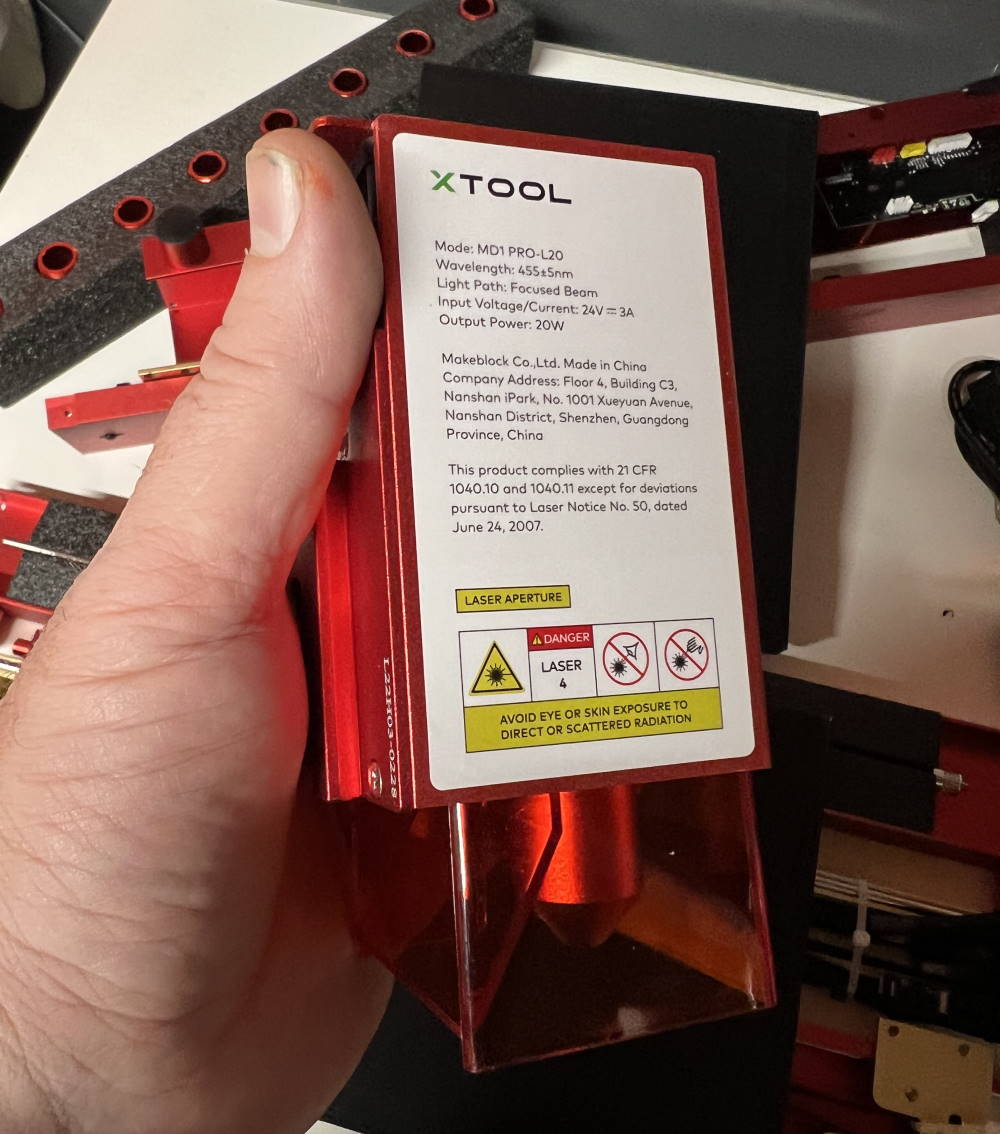

La tête de gravure 20 Watts

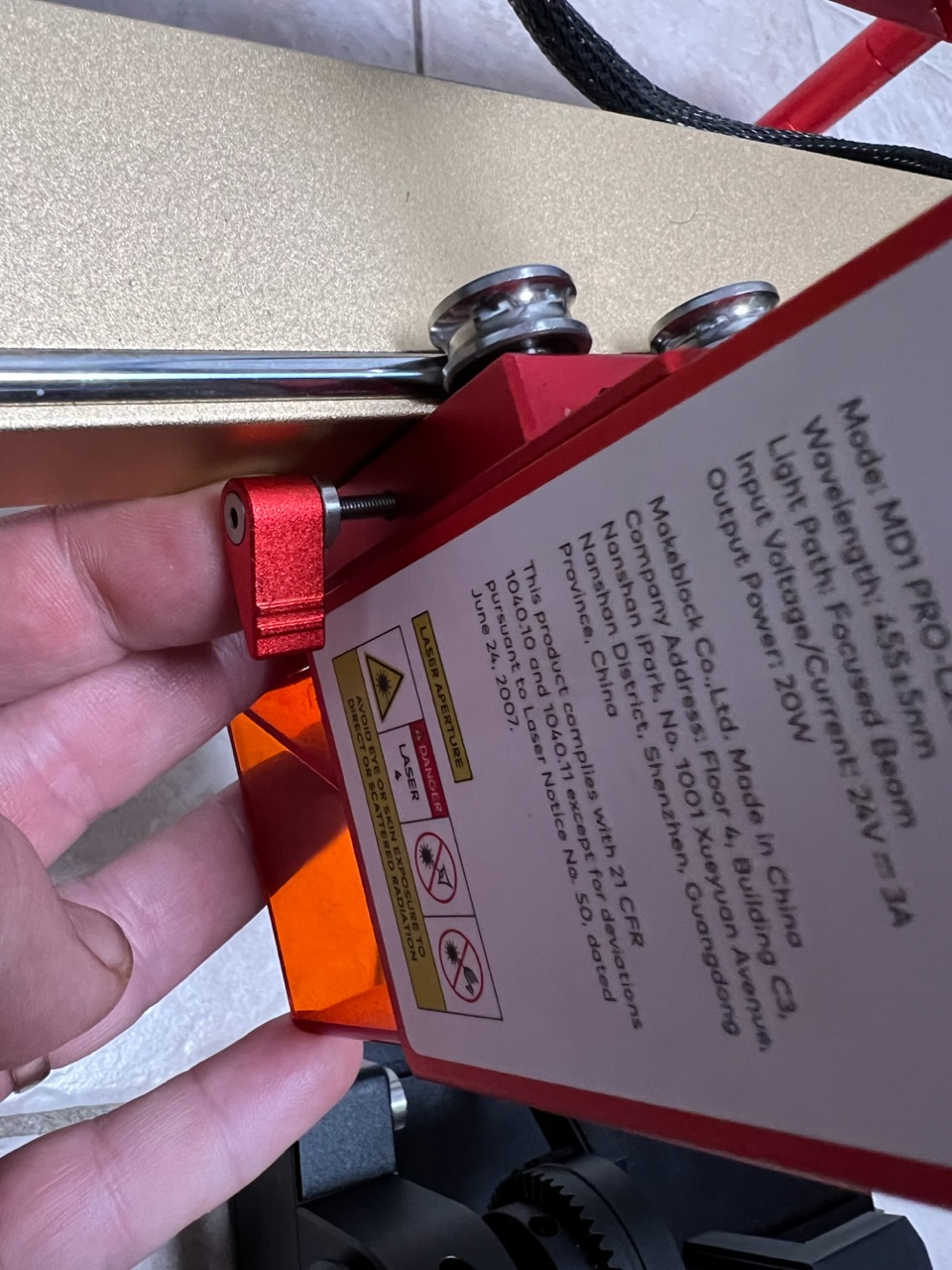

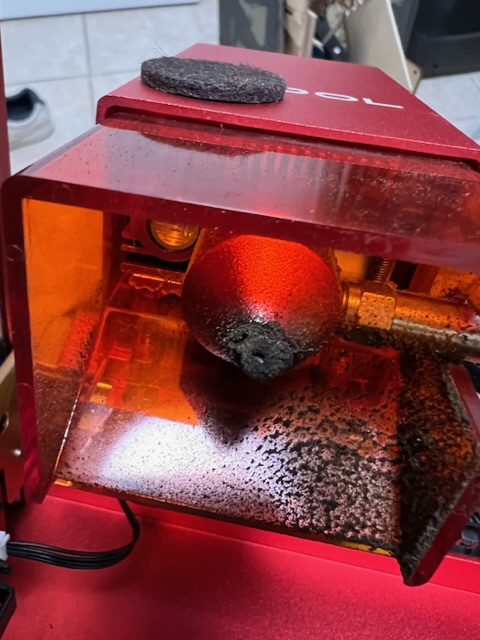

La tête est protégée par un bouclier orange. Il n’est pas amovible sans outils. Cette protection évite une diffusion accidentelle du laser vers vos yeux si vous veniez à graver du métal par exemple. Porter des lunettes de protection ou utiliser un caisson reste important.

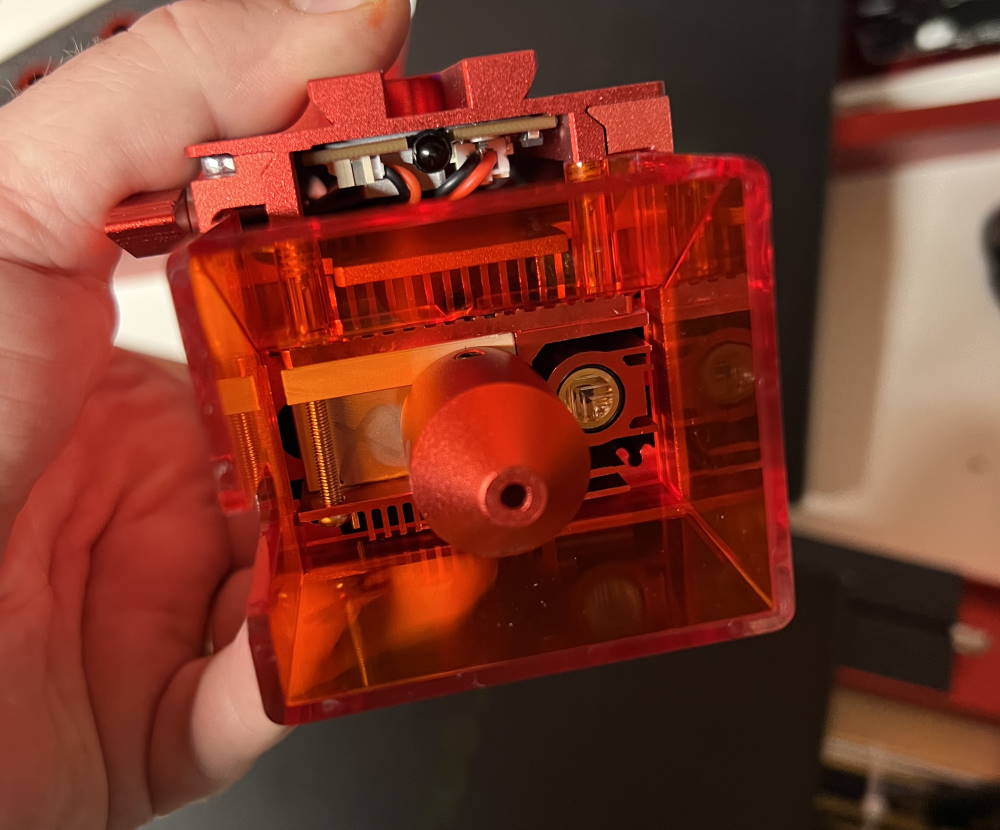

La tête de gravure 20 watts

Pour ajuster la hauteur de focalisation, Xtool propose un système facile et bien stable avec une unique vis.
C’est un des meilleurs que je connaisse.

Le réglage principal de la hauteur de la tête de gravure

Une tige intégrée sert de gauge. Elle bascule et permet de placer la tête à la bonne hauteur sans besoin d’un accessoire de mesure externe.

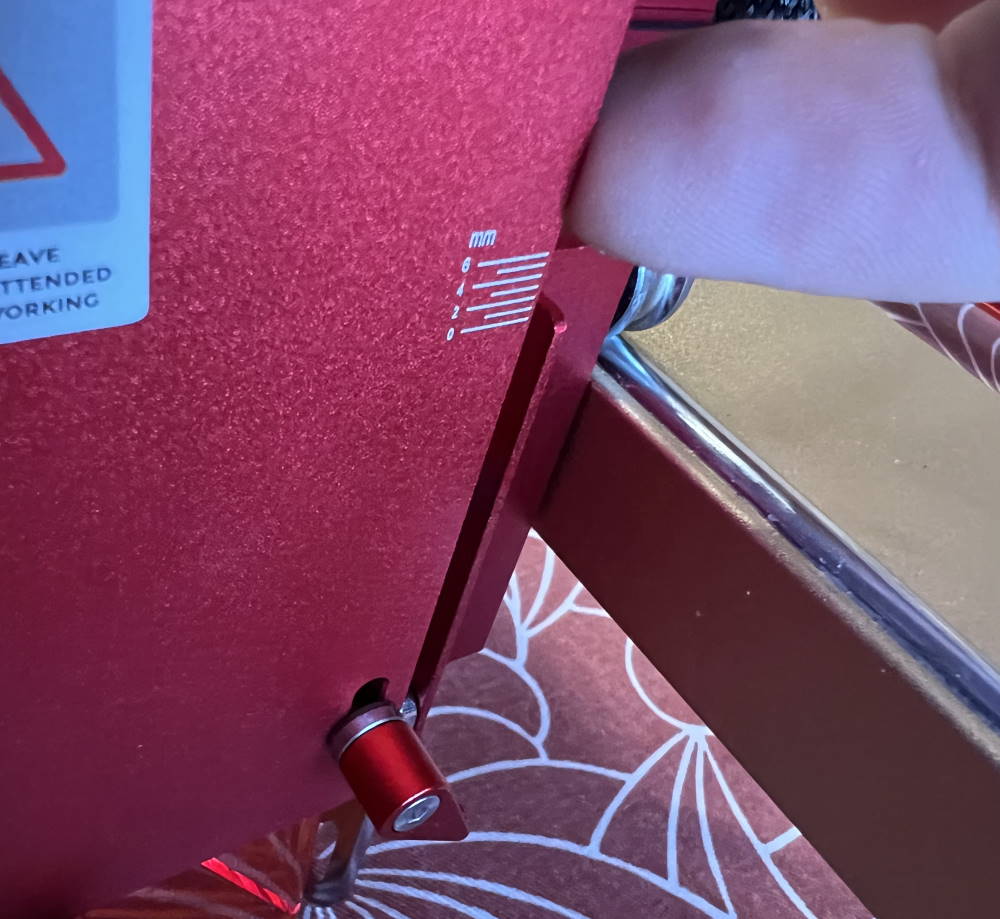

Le système de réglage fin pour la découpe

Encore mieux Xtool propose un ajustement fin de la hauteur via une autre glissière. Ce second réglage permet d’abaisser légèrement la tête de manière que la focalisation soit le cœur de la surface à découper et non plus la surface.

Ce sont ces types de détail qui contribuent à la renommée de la marque.

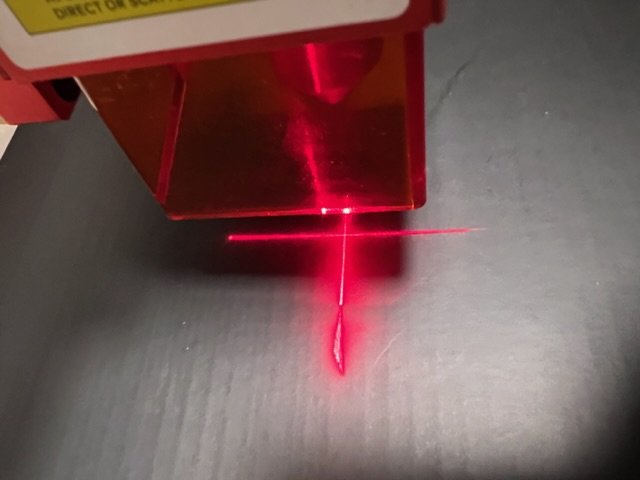

Le second faisceau en forme de croix est très pratique

Autre point appréciable la tête Xtool dispose d’un second laser qui diffuse une croix pour aider à un placement précis. C’est excellent.
Il est possible d’utiliser un point simple si vous préférez.

Comme indiqué précédemment, la D1 Pro est équipée de capteurs de fin de course. Il s’agit de modèles à induction dont il faut contrôler le positionnement.

Il faut aussi les activer dans le logiciel Xtool Creative Space. La machine est alors capable de revenir précisément à son point home/origine et elle émettra une alerte sonore si par mégarde vous envoyez une gravure hors du cadre.

Xtool D1 PRO, logiciel : 4/5

Noter la prestation logicielle de la Xtool est assez compliqué car il y a du très bien et du moins bien.

Pour le très bien, il s’agit du logiciel maison Xtool Creative Space fourni gratuitement.

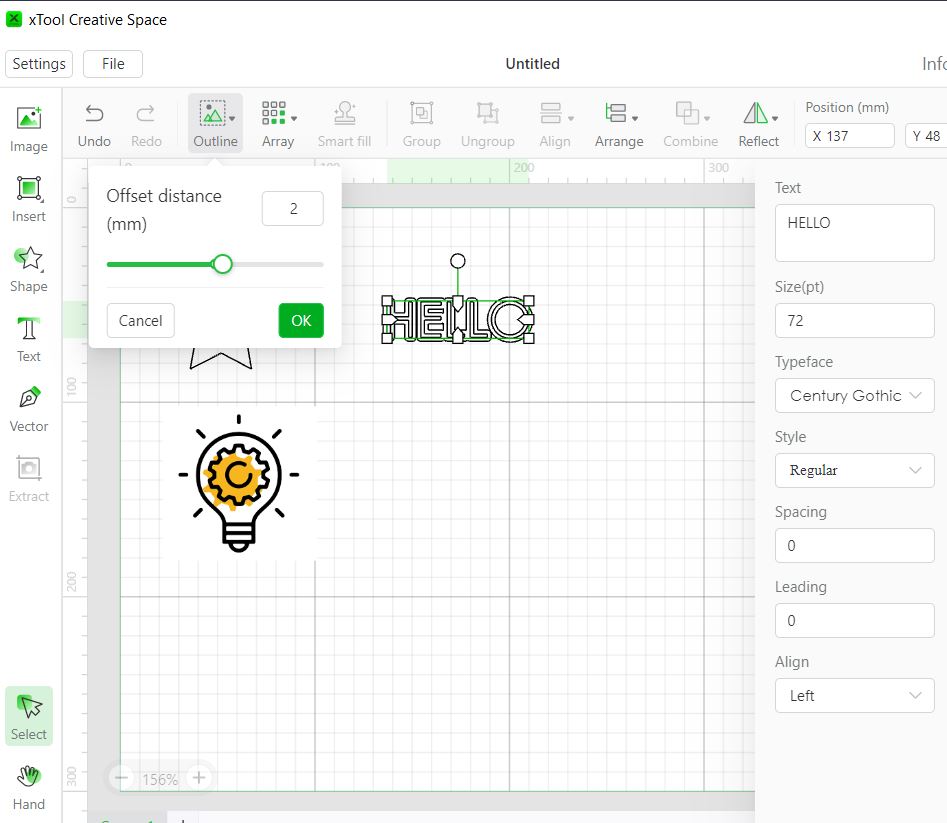

Le logiciel Xtool Creative Space

C’est un logiciel qui gère à la fois la composition, c’est à dire création de projet par association d’objet, et le lancement des gravure ou découpe via une liaison USB ou Wifi.

Il conviendra à beaucoup d’utilisateurs y compris avancés. Il permet de poser des objets ou images avec des paramètres de gravure différents, importer et modifier des images, faire des textes avec un offset, ...

Le petit défaut que je lui trouve et de ne pas proposer d’unité de vitesse en mm/minute. C’est du pouces ou mm par seconde ce qui n’est pas le plus habituel dans le monde du Laser de type Diode.

La prévisualisation (framing) ne se fait que sur une matrice carrée et en deux temps : d’abord envoyer le modèle sur la machine puis appuyer sur le bouton en façade pour lancer le cycle.

Xtool Creative Space est nécessaire pour mettre à jour le plus simplement le firmware de sa machine. Il permet aussi d’ajuster quelques réglages comme la sensibilité du capteur fumée ou l’activation des end-stops.

Pour le moins bien niveau logiciel, il s’agit de la compatibilité avec Lightburn. Elle n’est pas native et il faut absolument passer par la procédure et profil fournis sur le site Xtool pour pouvoir utiliser la D1 PRO.

Celle-ci s’améliore au fil du temps et pendant mon test j’ai vu arriver plusieurs firmwares et profils pour Lightburn avec des améliorations.

Ce que je n’aime pas est que l’espace de travail de lightburn est inversé. Vous ne pouvez pas ouvrir un projet conçu pour une autre machine sans devoir inverser votre création.

Toutes les fonctions possibles de Lightburn ne sont pas gérées et notamment la partie « start from ». L’envoi par wifi n’est pas géré.

J’ai dû réduire la taille par défaut dans le profil de la zone de travail car Lightburn me faisait crasher la tête laser sur les montants de la machine.

Il faut que Xtool continue à renforcer la compatibilité avec Lightburn qui est le logiciel de gravure référence du marché. Pour des personnes qui ont appris à maîtriser ce logiciel, il est difficile de faire marche arrière.

A noter que LaserGRBL n’est pas compatible avec la Xtool d1 pro. Ce n’est pas une limite car Xtool Creative Space est bien supérieur.

Xtool proposait sur la D1 une application mobile Laserbox for Xtool, il n’y en a pas sur la nouvelle génération ;

Xtool D1 PRO, sécurité : 4/5

Quand on cible une audience très large et a fortiori des consommateurs débutants, il est essentiel de considérer un haut niveau de sécurité.
Graver ou découper avec un laser n’est pas anodin.

Niveau dispositifs de sécurité passifs, Xtool propose

• Un interrupteur latéral qui peut jouer le rôle d’arrêt d’urgence
• Un bouclier sur la tête laser
• Une paire de lunette

Makeblock ajoute ensuite des systèmes de sécurité électroniques

• Un gyroscope qui arrête la machine en cas de mouvement
• Un capteur de flamme ou fumées excessives. L’alarme est très puissante.

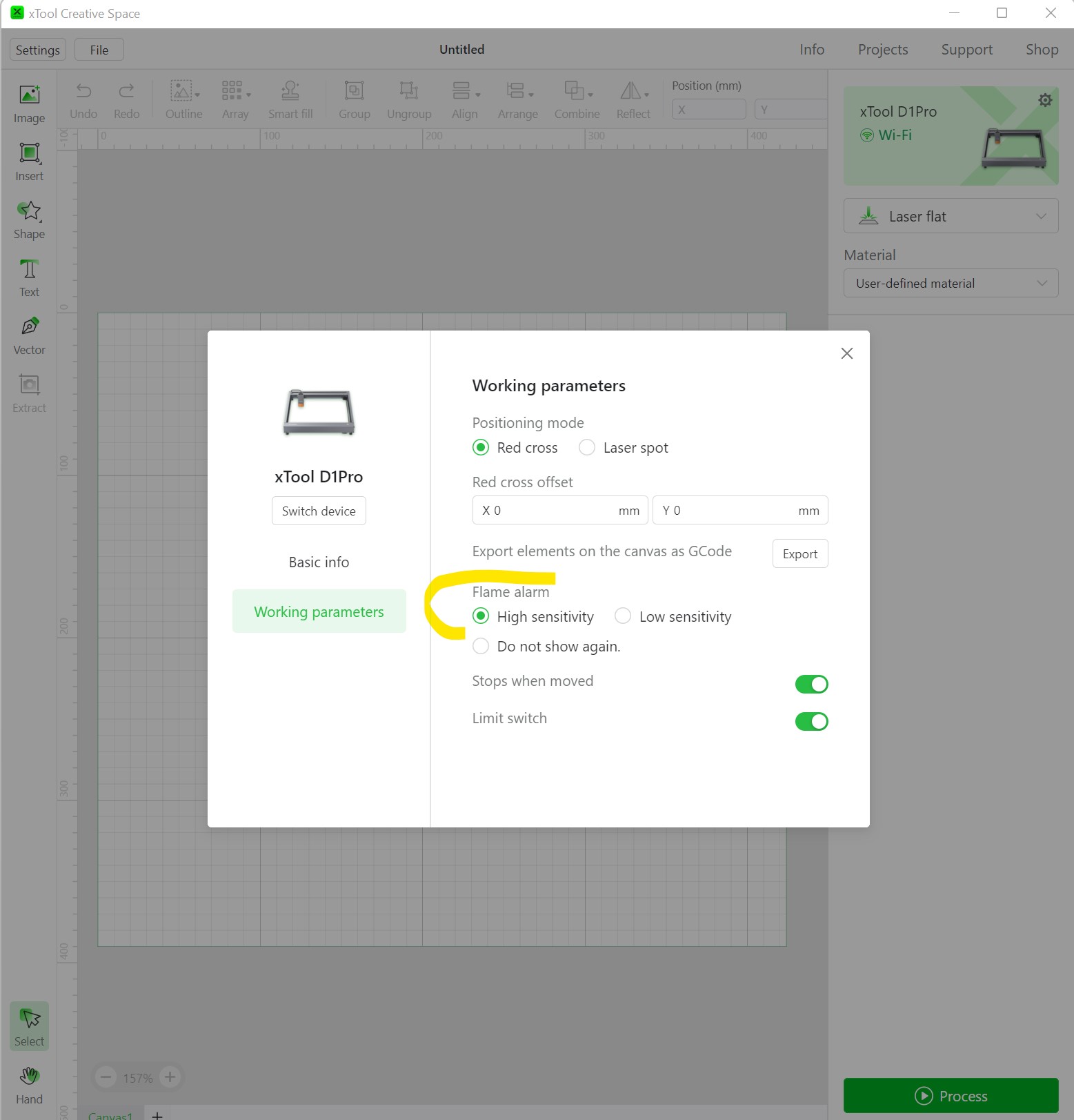

Il est possible de paramétrer la sensibilité du détecteur.

Quelques réglages se font via le logiciel Creative Space

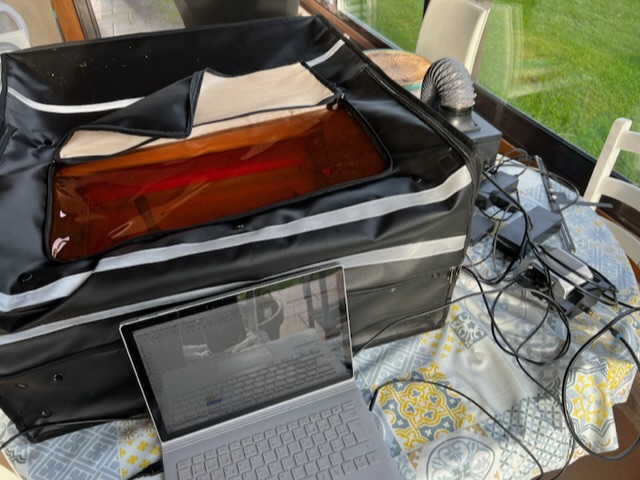

La taille de la Xtool D1 Pro la rend compatible avec des caissons de plusieurs marques y compris celui de chez Ortur.

la Xtool D1 pro dans mon caisson Ortur

Xtool D1 PRO , Performance Laser en gravure : 4/5

Pour le test de gravure, j’ai utilisé mon nouveau fichier benchmark pour comparer mes machines de gravure 20 W de manière standardisée.

Ce projet, conçu avec Lightburn, permet de juger de la qualité en modulant puissance du laser et vitesse la vitesse.

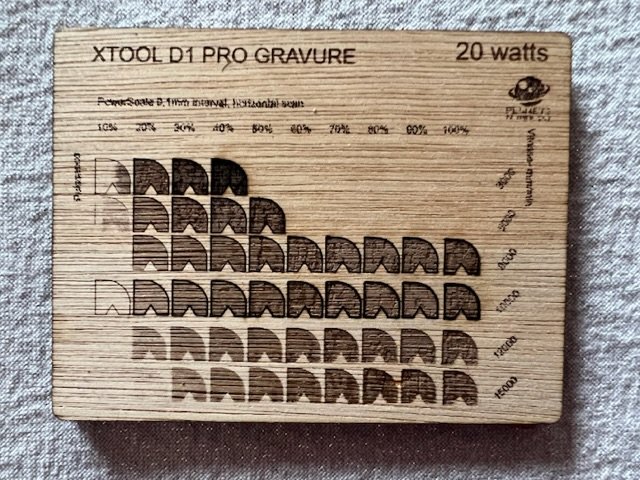

Le benchmark de gravure. Notez les difficultés à 10 et 20%

A 10% et partiellement à 20% la gravure n’est pas correcte. Heureusement ce ne sont pas des vitesses habituelles.

La Xtool D1 Pro a un centre de gravité relativement bas, une tête de gravure relativement légère et des roues/rails en métal. Cela lui permet d’atteindre une haute vitesse en maîtrisant la qualité sans trop de vibrations.

La machine peut avancer jusque 24000 mm par minute soit trois fois plus que ma Sculpfun S30 Pro Max, précédente Laser 30 watts testée.
C’est une force de la Xtool D1 Pro de que pouvoir graver extrêmement vite.

Sur de l’ardoise et du bois j’ai pu graver parfaitement à 17000 mm/min.

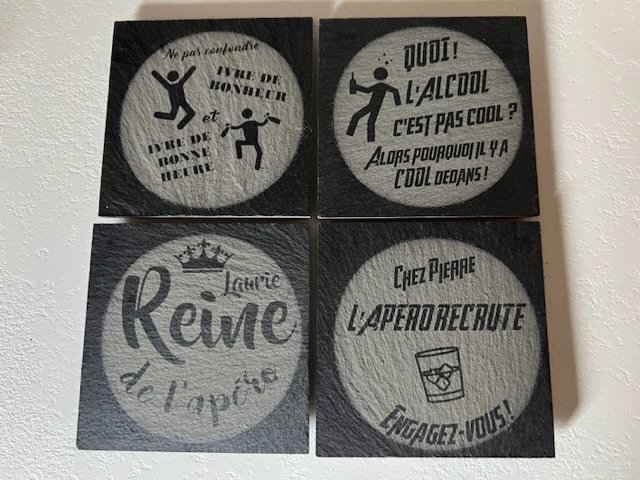

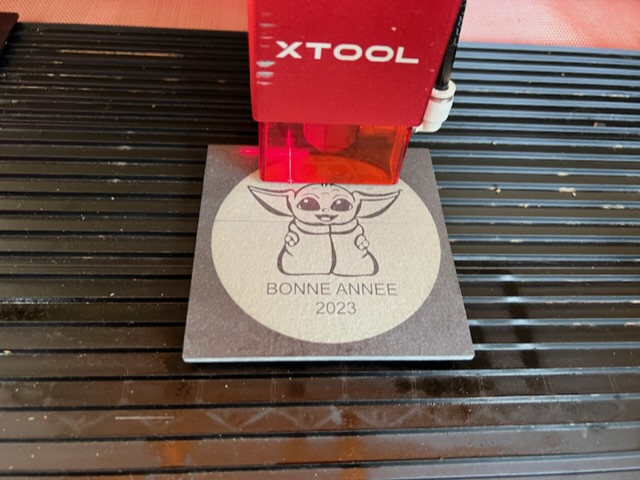

La gravure d’ardoise se fait à haute vitesse

Pour un usage pro, ce gain en temps est important.

Le métal se grave sans peine à bonne vitesse sans besoin de préparation du matériau.

La gravure sur métal facile même à bonne vitesse

Pour le verre il faut utiliser une peinture en préalable.

Pour le cuir il faut réduire la puissance pour ne pas risquer de trop le bruler.

Xtool D1 PRO , Performance Laser en découpe : 4/5

Les machines de gravure Laser 20 watts permettent d’envisager de la découpe de bois assez épais en une seule passe.

C’est ce que j’ai pu vérifier de nouveau avec mon contreplaqué de référence en hêtre de 5 mm et mon fichier benchmark. Avec la D1 PRO 20 Watts cette matière se coupe à 300 mm/min en une seule passe.

J’ai testé avec et sans usage d’une pompe air assist de la marque. La tête est pré-équipée et il suffit d’utiliser une pompe de la marque ou non. J’ai utilisé la pompe de la marque qui sort jusque 30 litres d’air par minutes. C’est le même modèle que celle de chez Sculpfun. Elle est silencieuse.

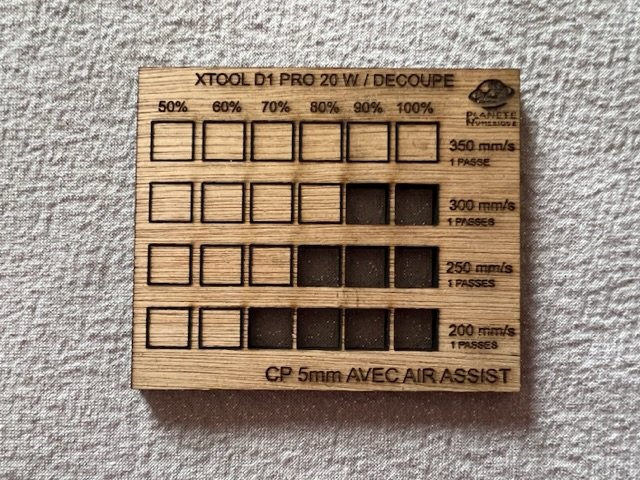

La découpe avec Air Assist. Les gravures dans ce mode sont baveuses

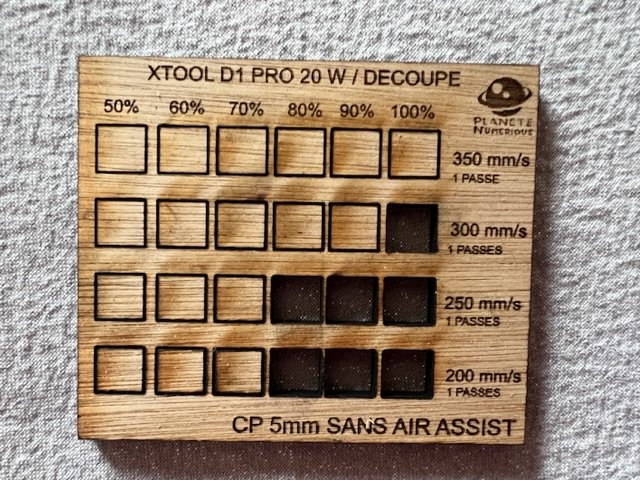

La découpe du CP 5 mm sans Air Assist

Sans air assist moins de carrés sont découpés avec des taches sur le bois.

La découpe est meilleure une fois la pompe activée. Elle améliore la découpe en évacuant les fumées et en apportant de l’oxygène pour une bonne combustion.

Chez Xtool il ne faut pas mettre la pompe en route sur de la gravure au risque de provoquer des bavures. Découpe et gravure ne peuvent donc être combinées en une seule action sauf à sacrifier la qualité. La pompe ne peut être activée automatiquement.

La Xtool D1 PRO est une machine polyvalente. Vous avez matière à créer des puzzles, pochoirs, horloges, prénoms, calendrier, skyline,… J’ai coupé beaucoup de bois de mon côté mais vous pouvez aussi couper d’autres matières comme le plexiglass.

La focalisation précise est un point clé de votre réussite. Faite attention à ne pas avoir un bois qui est gondolé.

Il faut aussi régulièrement nettoyer la buse pour ôter les résidus.

Xtool D1 PRO, Evolutivité et options : 5/5

Carton plein niveau options chez Xtool.
Il y a de nombreuses possibilités d’améliorer la machine ou d’en augmenter les usages.

Un Kit extension permet de graver des plus grandes surfaces jusque 936x432mm.

Le Rotary Roller Xtool Ra2 pro rend possible la gravure sur des formes cylindriques. Il utilise plusieurs systèmes pour tenir l’objet à graver. Il est certainement le plus performant du moment mais aussi le plus cher avec un tarif autour de 250€. Vous en aurez prochainement un test.

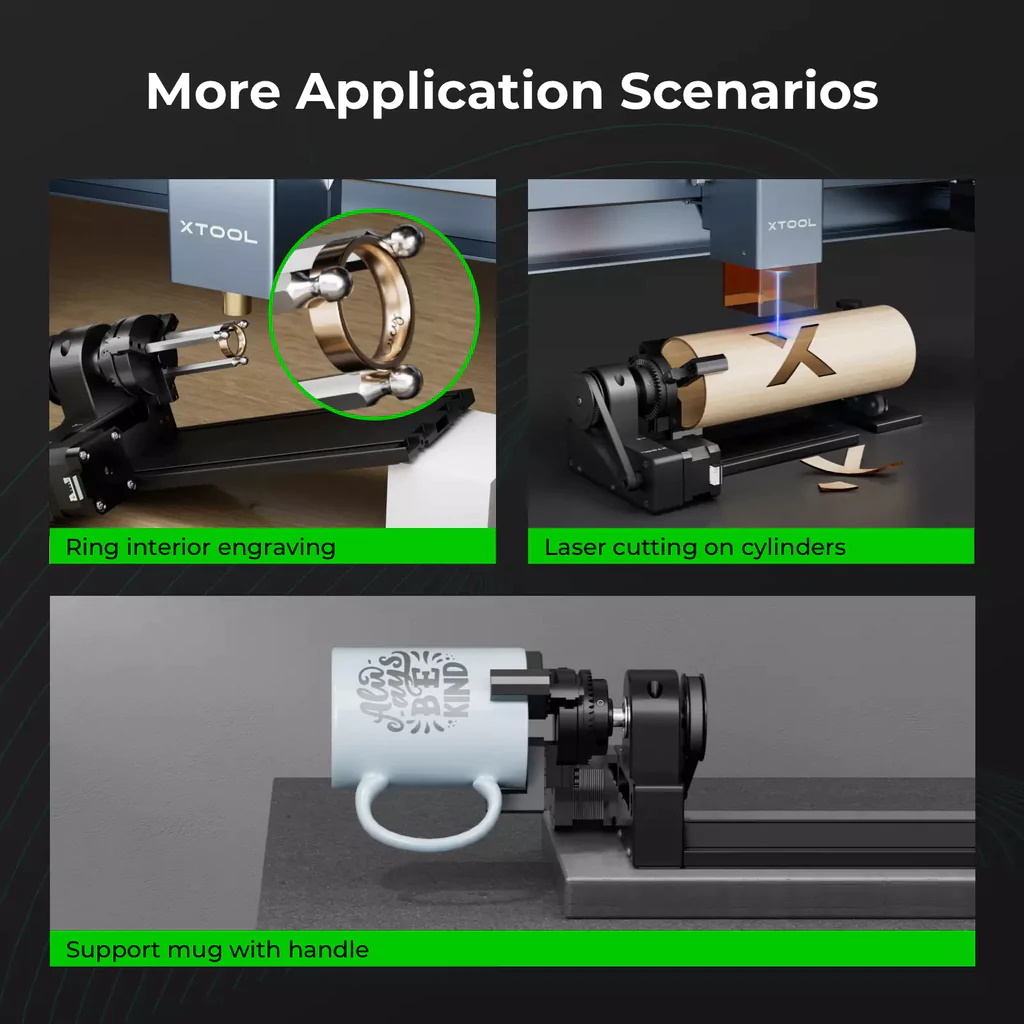

Un super accessoire pour les projets de gravure sur objets cylindriques

Il y a ensuite un support nid d’abeille pour aider à la découpe, un caisson et même une tête laser infrarouge 1064nm pour la gravure de métal.

Xtool D1 PRO, retour d’expérience : 3,5/5

Avant que je ne corrige le problème de coincement de courroies et surtout la position des capteurs end-stop mon expérience a été très dégradée. J’ai eu de nombreux échecs liés au blocage du câble de tête et des difficultés sur les projets multi couches à cause du mauvais fonctionnement des end-stop. J’en ai même endommagé la peinture sur la tête à force de faire des essais pour comprendre.

Les griffures sur ma tête à cause des end-stops mal positionnés

Cela ne m’a pas empêché de graver et découper des dizaines de cadeaux pour Noël mais en considérant qu’elle n’était pas au niveau pour un usage pro.

Et puis j’ai modifié ces deux problèmes et tout a changé. La machine se comporte maintenant parfaitement. J’ai même découvert qu’il y a une alerte sonore puissante si le projet sort du cadre de gravure.

Niveau Lightburn, je n’ai pas eu de bugs majeurs que j’impute à la graveuse.
Je me suis habitué à avoir le 0/0 en haut et à devoir retourner mes anciens projets.

Le laser en croix pour bien positionner est très commode. Le réglage en hauteur de la tête est largement plus simple que sur ma Sculpfun S30 Pro Max.

Xtool D1 PRO, Prix, disponibilité : 3/5

La marque Xtool est distribuée principalement en direct et via Amazon. Elle est peu présente dans les boutiques Chinoises que je parcoure régulièrement.
Son tarif la positionne sur un segment Premium avec un prix autour de 1100€ au moins cher.
C’est dans le haut du marché. Les têtes 20 watts sont encore très chères.

Mon objectif est de vous trouver cette Xtool D1 PRO au meilleur prix possible et je vous engage à regarder en permanence mes bons plans.

La 20 watts premium du moment

J’utilise pour mes tests une matrice de notation qui me permet objectivement de comparer les machines entre elles.

La Xtool D1 pro 20 watts est la seconde que je teste dans cette catégorie.
Elle prend la meilleure place de mon classement d’une courte tête.

Critère	Coeff	Note	Total
Emballage et montage	1	4	4
Conception générale	2	4	8
Sécurités	2	4	8
Logiciel	2	4	8
Performance Laser en gravure	3	4	12
Performance en découpe	3	4	12
Retour d’expérience	3	3,5	10,5
Evolutivité et options	1	5	5
Prix, disponibilité	3	3	9
Total			76,5
