Test Sculpfun S9, une machine de gravure Laser qui a du potentiel et un bon prix

  Graveur Laser Graveur Laser 5-6 Watts Sculpfun

Le marché de la gravure laser se démocratise avec l’arrivée de machines de plus en plus abouties, simples et performantes.

Après avoir eu l’opportunité de tester la machine de gravure laser Ortur laser Master pro 2, référence du marché (le test), j’ai l’opportunité de vous tester un produit concurrent, la Sculpfun S9 qui m’avait interpellé lors d’un bon plan.
Cet appareil propose pour 270€, meilleur tarif, une grande surface de gravure et un laser dernière génération 5,5w à focale fixe.

La Sculpfun S9 en bref

Caractéristique	Valeur
Taille Gravure	41 * 42 cm
Surface extensible	Oui en option
Règle sur profilé	Oui
A Assembler	Oui > 20 minutes
Vitesse maximale	nc
Alimentation	12 V
Carte mère	DLC 1.0
Système Embarqué	GRBL 1.x
Capteur fin de course	Option en DIY
Controleur Hors ligne	Non
Bouton arret urgence	Non (interupteur présent)
Capteur flamme	Non
Autre sécurité	Non
Laser livré sortie	5.5 w
Focale	Fixe
Distance Focale	nc
Accessoires/consommables	Lunettes, plaques de balsa, plaque métal
Options	Support découpe nid d’abeille, kit d’extension surface
Meilleur prix	270€ environ

La sécurité n’est pas une option

Rappel essentiel en matière de sécurité. Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires :

• Ne pas tenter de graver n’importe quoi. Seuls quelques matériaux peuvent être gravés ou découpés. Un laser brule et peu donc provoquer un incendie.
• Faire attentions aux fumées qui peuvent être toxiques. Ainsi, il faut savoir que le « bois » MDF a colle toxique quand elle brule et que le vinyle dégage du gaz nocif à la combustion. Il faut utiliser cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche, utiliser un masque pour filtrer l’atmosphère.
• La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. Sculpfun protège le faisceau de sa tête via un bouclier qui limite les risques mais par sécurité utilisez des lunettes spéciales. Scuplfun en fourni une paire basique.

Un montage bien documenté

La Sculpfun S9 Se présente sous la forme d’un kit à assembler partiellement. Il s’agit de connecter quatre profilés en aluminium avec leurs pieds, visser le boitier de contrôle, placer le portique avec les courroies puis raccorder les câbles.

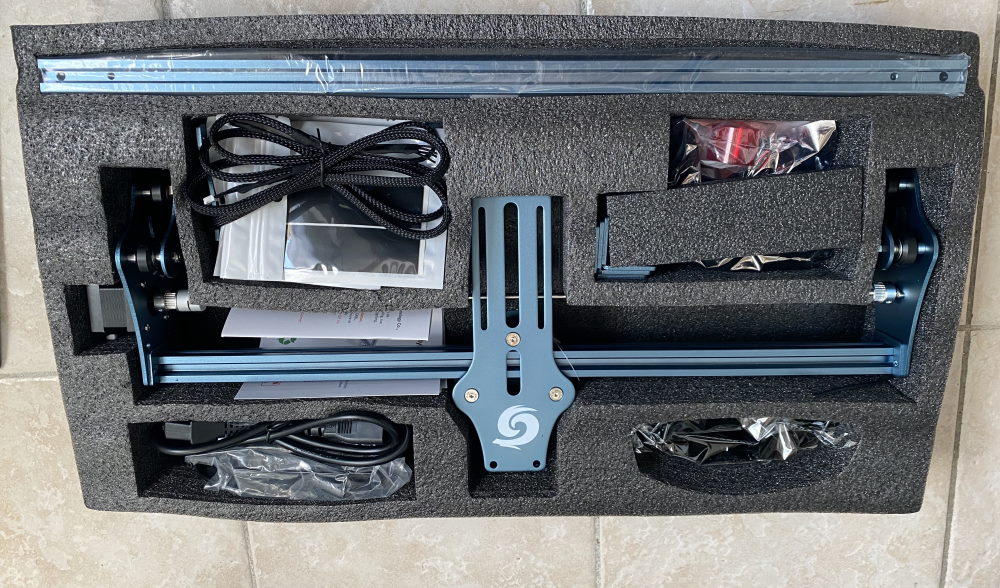

Bien protégée

Un montage rapide en perspective

En 30 minutes environ vous devriez être prêt à l’utiliser.

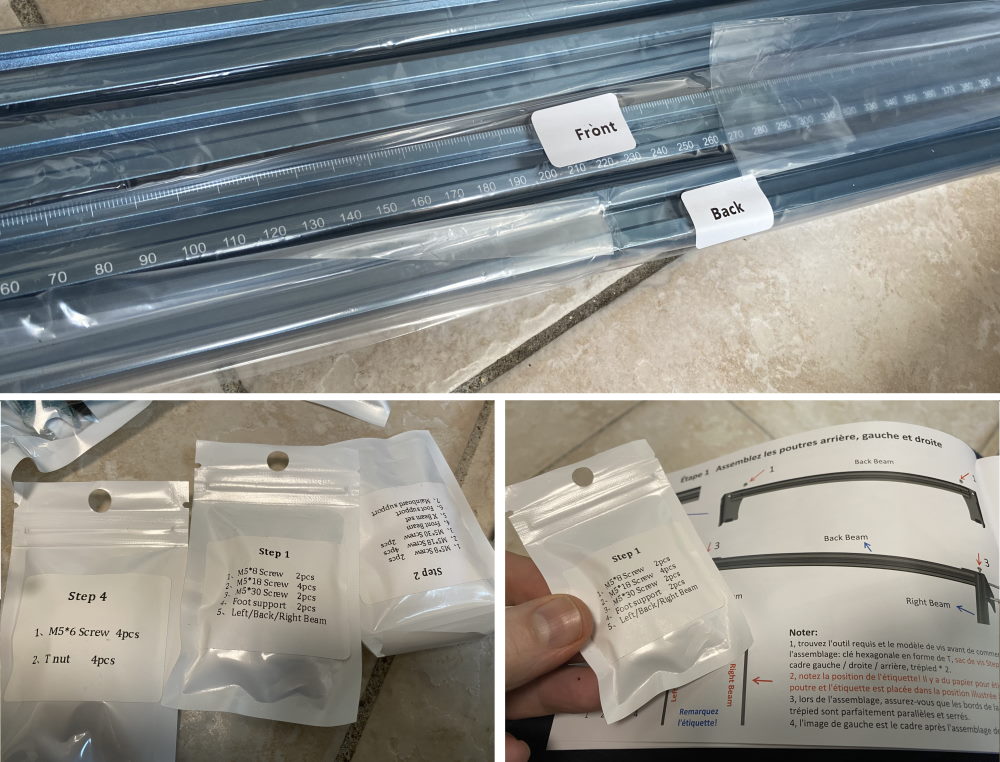

Je tiens à féliciter les concepteurs de chez Sculpfun car tous les sachets sont clairement identifiés et les étapes de montage dans le manuel sont explicites. Plutôt que de regrouper les vis par taille, elles sont ici regroupées par étape de montage.

Bravo pour l’identification / étapes

C’est finalement plus logique et à la portée de tous. Les outils nécessaires au montage sont fournis.

Nunette, consommable et aussi une protection en métal

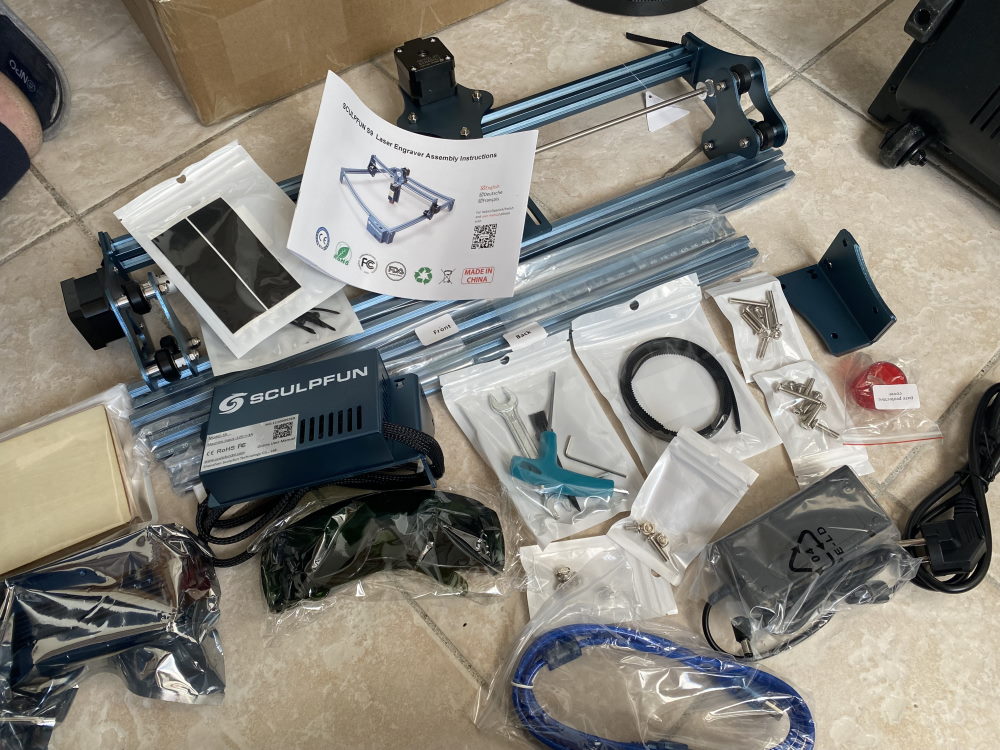

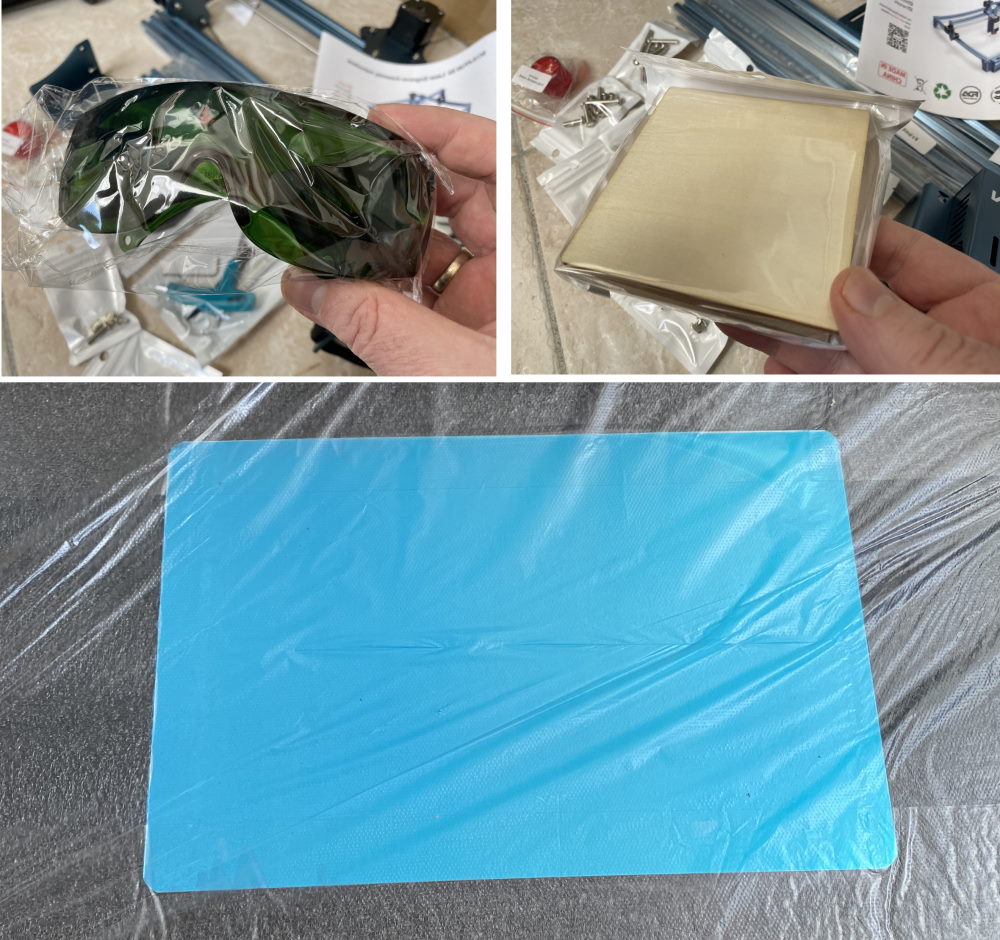

Par ailleurs le constructeur ajoute dans l’emballage une paire de lunettes de protection, des échantillons pour mener vos tests ainsi qu’une plaque métal pour protéger vos surfaces.

Une conception honnête

La Sculpfun S9 reprend le même châssis que la S6 Pro pour info a la couleur près.
Elle offre un large volume possible de gravure 410 * 420.

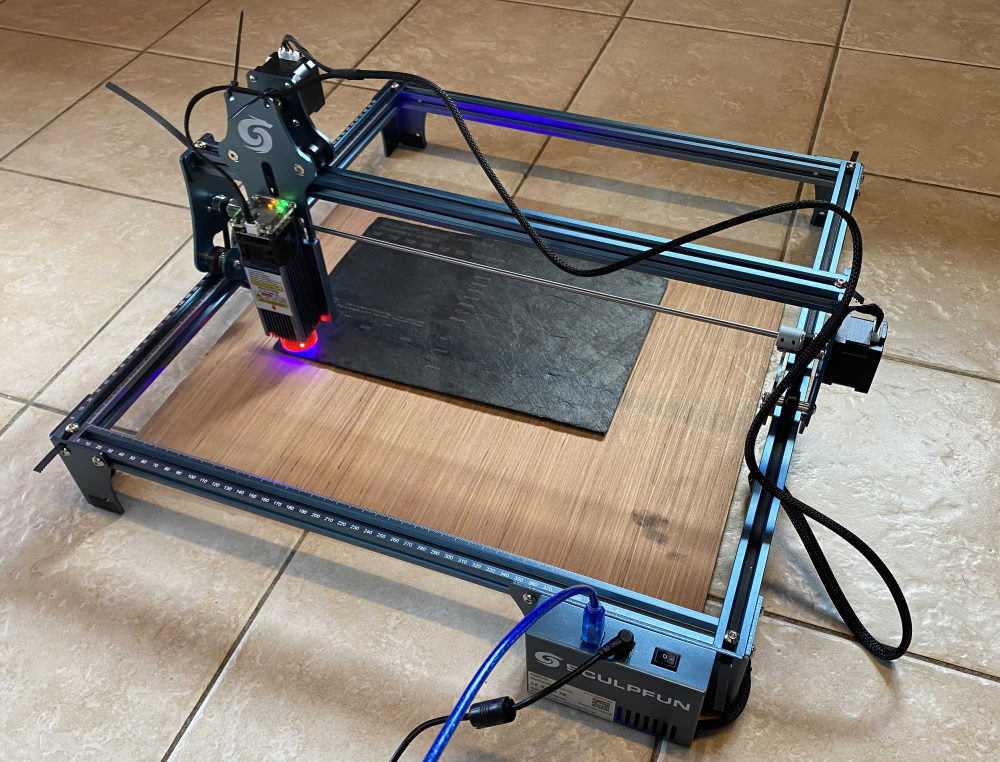

La gestion de câbles est propre

Pour juger de la conception générale de la S9, rien de mieux qu’un face à face avec la Ortur Master Pro 2 S2 qui est de qualité reconnue.

Le système d’assemblage des profilés aluminium est de qualité. Les pieds aux angles sont hauts et ils peuvent être surélevés grâce à des trous déjà percés.

Les profilés bas et gauche ont une sérigraphie pour servir de règle de mesure.

La hauteur est excellente et permet de travailler des matières de 5,5 cm de haut sans devoir surélever la machine.

Le système de portique est moins évolué que cela de la Master Pro 2. Il n’y a que 3 roues en V pour gérer le déplacement et aucun système de tension de courroie. Le moteur de l’axe X est placé directement au-dessus du bloc laser. Cet ensemble est donc potentiellement plus lourd que celle du concurrent avec en théorie une vitesse maximale moindre.

La tête Laser

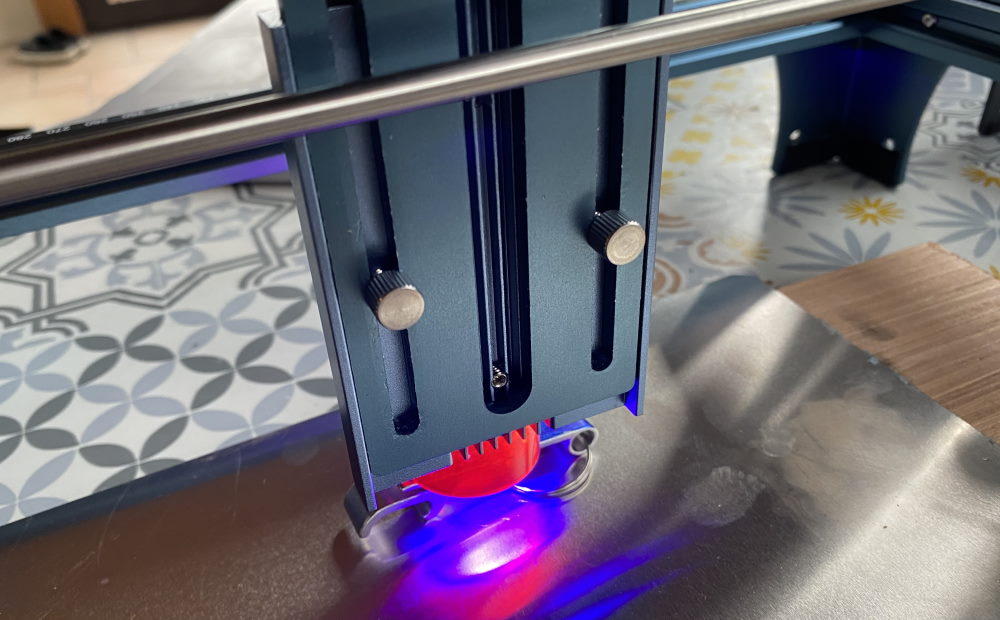

Comme vous le savez, la Sculpfun S9 utilise une tête de gravure laser à focale fixe. En d’autres mots, la mise au point se fait en positionnant en ajustant la hauteur par rapport aux matériaux à graver/découper.

Le système de coulisse est précis

Bon point pour le système de glissière de Sculpfun qui propose un bon compromis entre la stabilité, l’ergonomie et le coût de mise en œuvre.

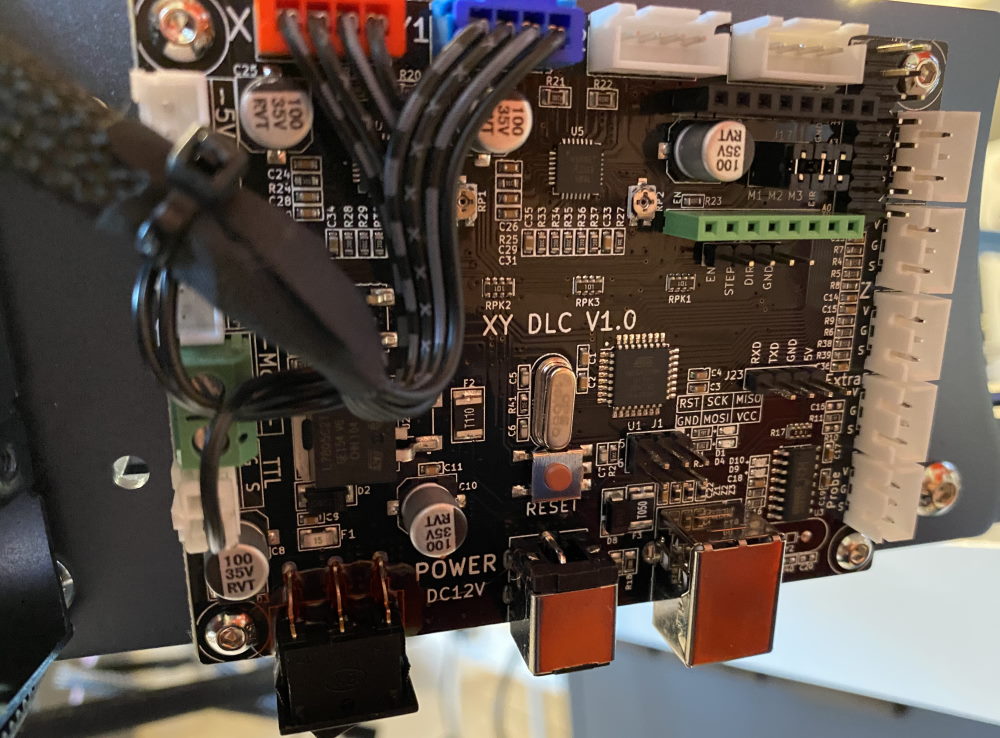

La graveuse laser S9 est pilotée via une carte mère intégrée dans un bloc à l’avant droit. Cette carte avec firmware GRBL a pour référence XY DLC 1.0. Cela ressemble fortement a une carte Makerbase mais je ne l’ai pas trouvé vendue seule.

La carte mère

Cette carte est l’adaptation d’un modèle générique qui saurait piloter une imprimante 3D vu la présence de connecteur Z.

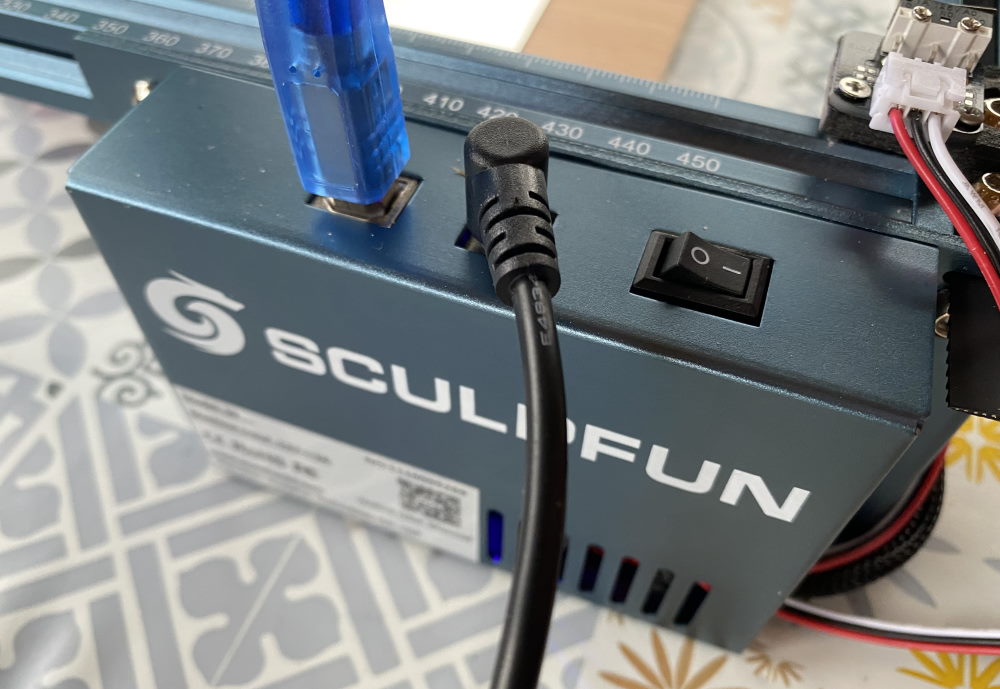

Les entrées alimentation 12V et USB se situent au-dessus du bloc de contrôle ce qui est assez inhabituel. Cela est lié à la carte mère placée ici à la verticale et destinée à être utilisée à plat.

Sculpfun ajoute un interrupteur pratique car il peut tenir le rôle de bouton d’arrêt d’urgence.

Le bloc électronique

Il n’y a pas d’autres systèmes de sécurité en série ou qui pourraient être ajoutés en option. Pas de détecteur de flamme ou gyroscope.

Dans cette gamme de prix c’est habituel et c’est un point essentiel pour une comparaison équitable avec la Ortur Laser Pro 2 qui est plus chère.

Quelques mots sur le câblage. Il est propre avec l’usage de trois faisceaux (moteur X, Moteur Y et laser) qui passent dans une gaine tressée. Il n’y a pas de risque que ce câble bloque la machine comme parfois sur la Ortur Master Pro 2.

Il faut dire que la Sculpfun S9 ne dispose pas de end-stop ce qui simplifie le passage des fils.
Je ne saurais que vous recommander d’améliorer votre machine en les ajoutant à peu de frais. La carte mère est en effet, compatible (voir ci-après).

Un laser puissant

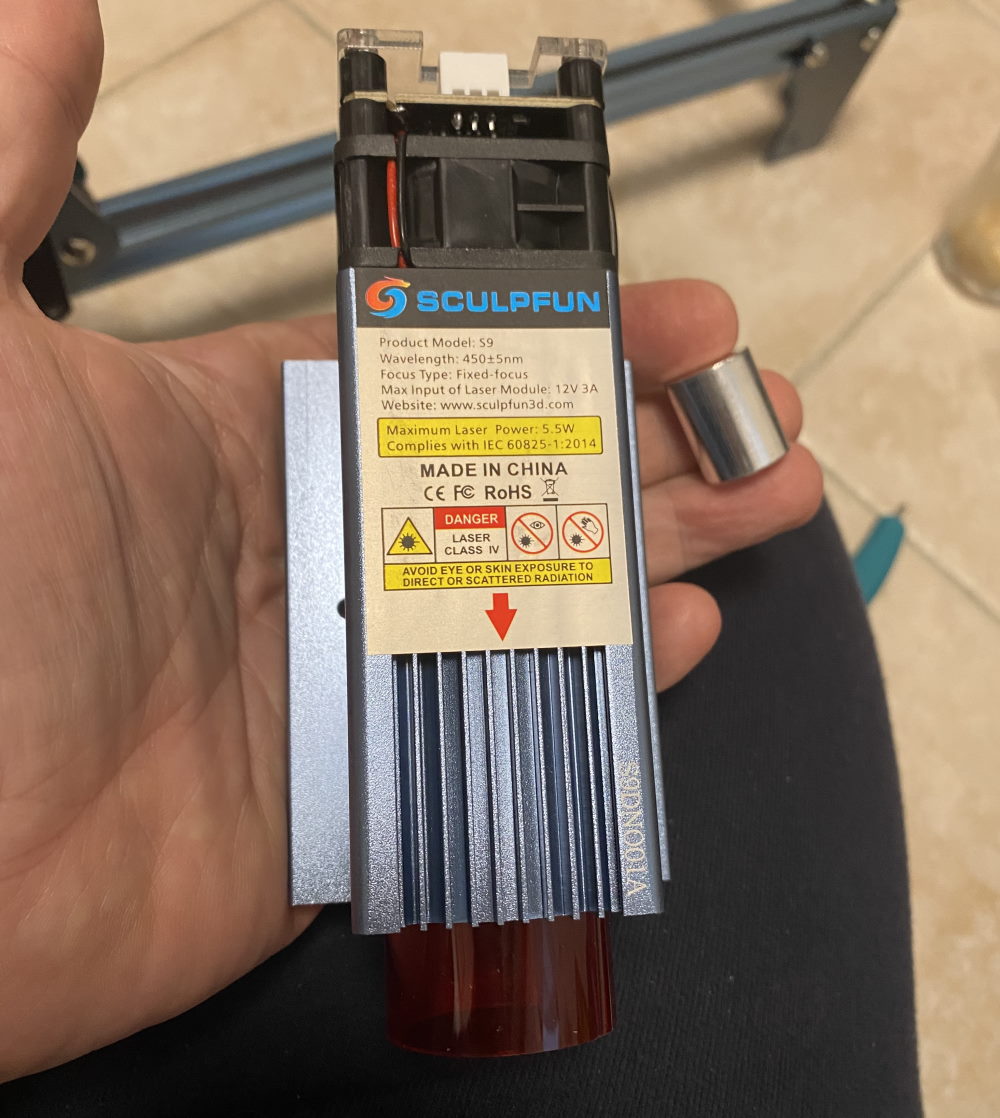

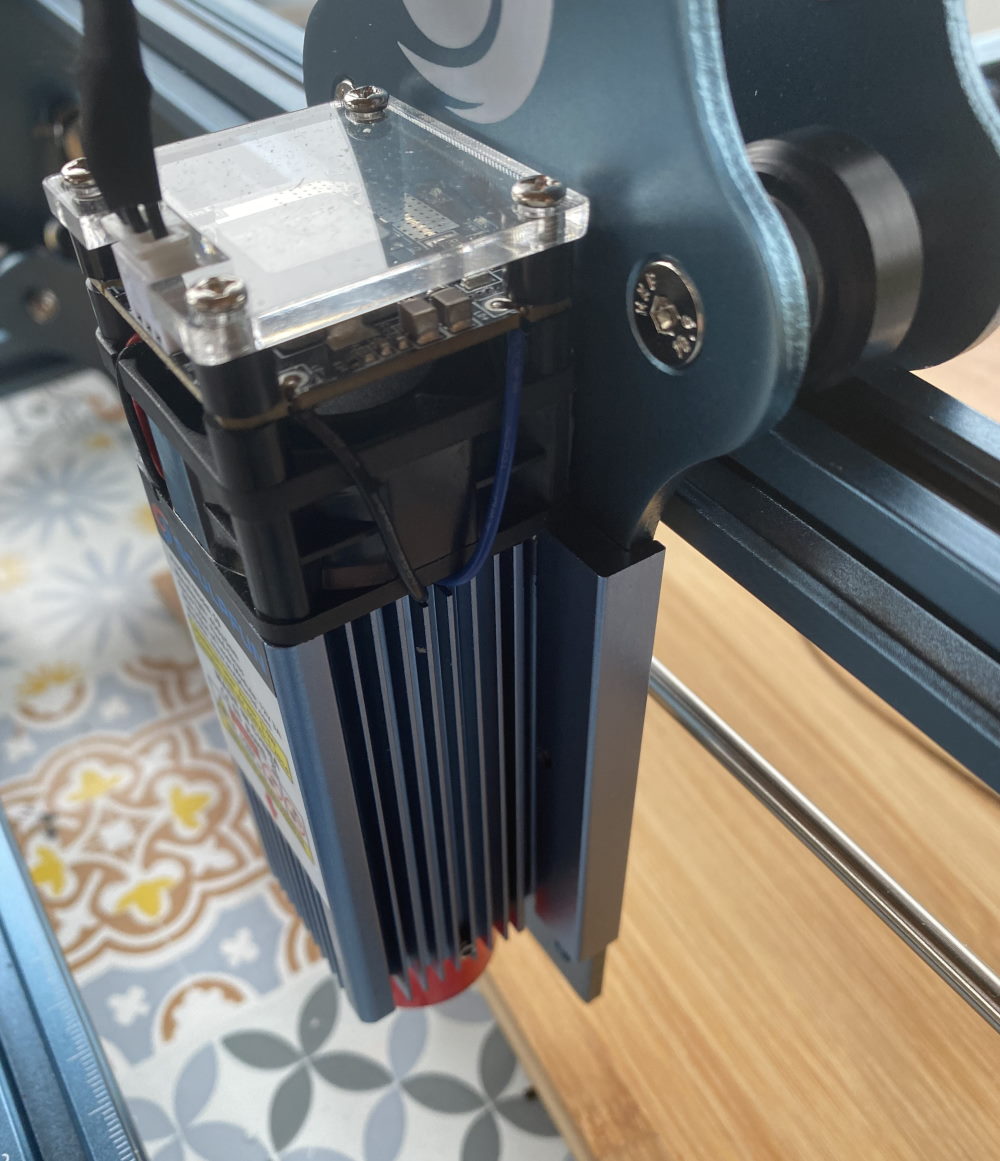

La tête laser fournie avec la S9 est un modèle diode qui sort 5.5 watts avec une consommation de 30 watts. Les graveuses Laser grand public du moment ne dépassent que très rarement ce niveau de sortie.

La tête de gravure

A puissance équivalente, ce qui peut faire la différence est l’optimisation des lentilles internes. Ainsi la Sculpfun S6 pro est, selon le fabricant, moins performante que la S9 à puissance comparable.
La précision du point laser est de 0.06mm.

Un bouclier sous la tête protège les yeux lors de la gravure. Il n’est pas amovible facilement comme chez Ortur.

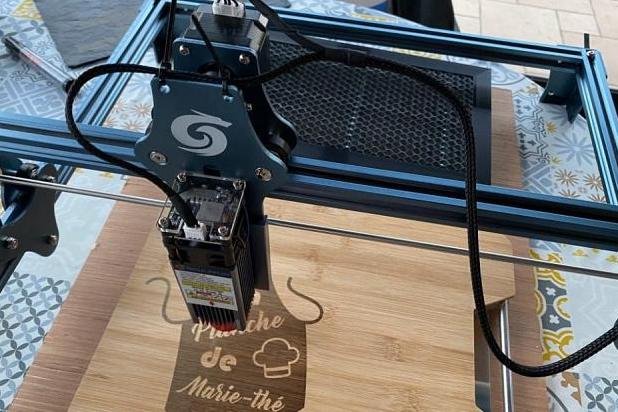

Entre ma Ortur Master Pro 2 et la Sculpfun S9, difficile pour l’instant pour moi d’objectiver les écarts en performance. Elles sont très proches sur mes tests sur bois ou ardoise. Je dois confirmer la capacité de la carte mère de bien moduler le laser.

Tout se personnalise

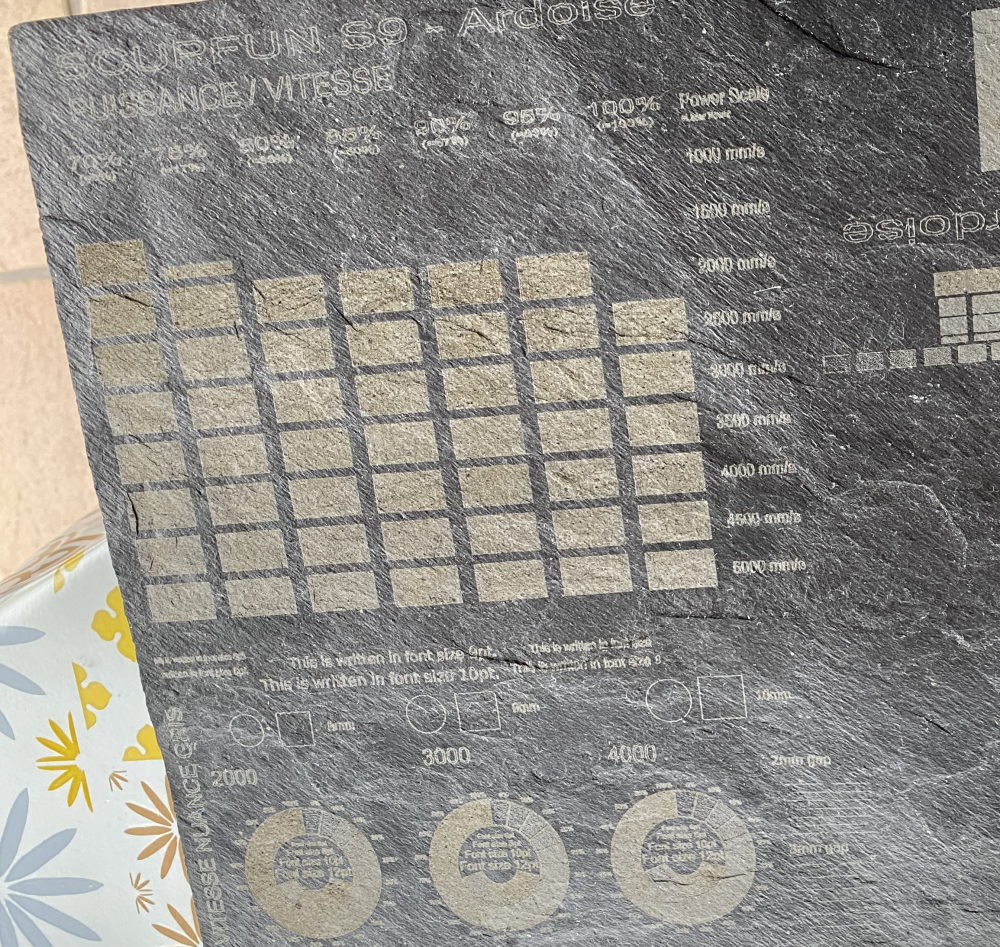

Le laser est bien puissant et mon test sur ardoise montre que même à haute vitesse à 100%, il peut bruler l’ardoise et la jaunir trop.

Le laser est puissant et il faut trouver à chaque fois un bon dosage vitesse/puissance pour le matériau ciblé

A priori la S9 se comporte un peu mieux en découpe et le constructeur indique pouvoir couper du bois jusque 15 mm. En fait tout dépend du type de bois. Dans tous les cas, cela se fait en plusieurs passes.

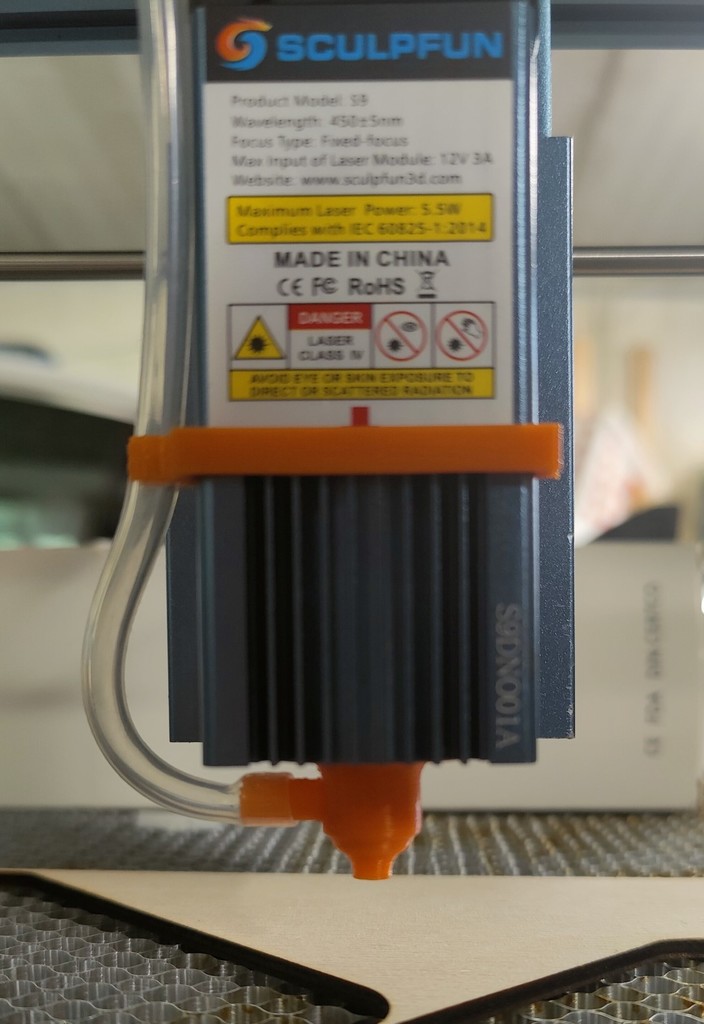

La conception de la tête permet de ventiler la sortie laser mais je ne recommande pas cet usage sans avoir un air assist pour ne pas encrasser l’optique. Sculpfun n’en propose pas en option mais il y a des modèles 3D à imprimer par vous-même comme celui-ci.

Un kit Air Assist à graver en 3D

La Sculpfun S9 peut graver jusqu’à des hautes vitesses (6000 mmm/s) sans défaillance. La machine ne vibre pas et elle est stable.
Elle est silencieuse pendant les déplacements. Vous entendez cependant le bruit de la ventilation de la tête laser.

J’ai utilisé pour mes tests les logiciels Lightburn et LaserGrbl qui n’ont aucune difficulté à piloter la S9. Le firmware est un Grbl standard.

Je vais continuer mes séries de tests sur d’autres matières et actualiser cet article.

Quelques options

Sculpfun propose uniquement quelques options pour ses machines.

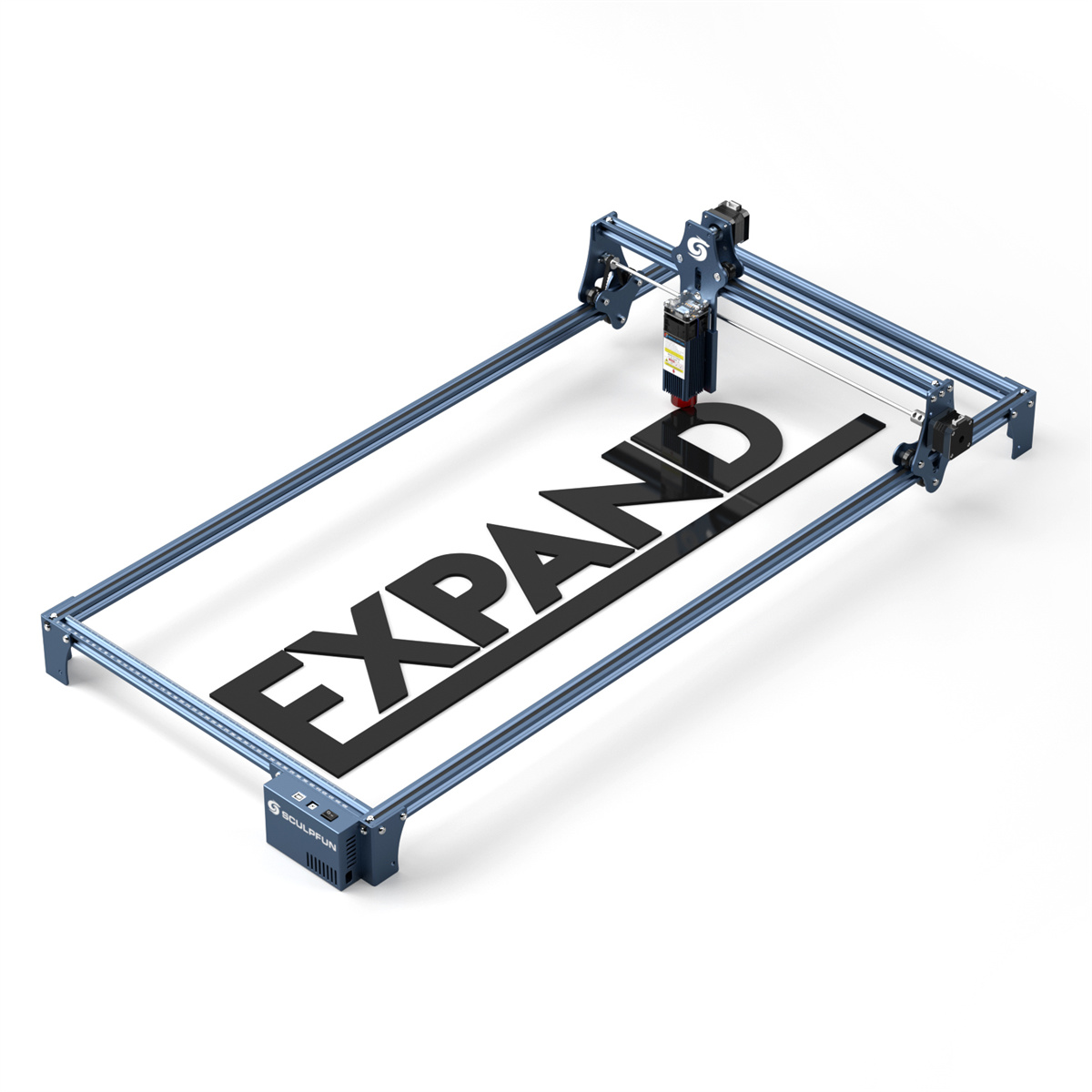

Le principal est un kit d’extension qui permet d’augmenter la surface de travail jusque 950 * 410.

Voyez grand !

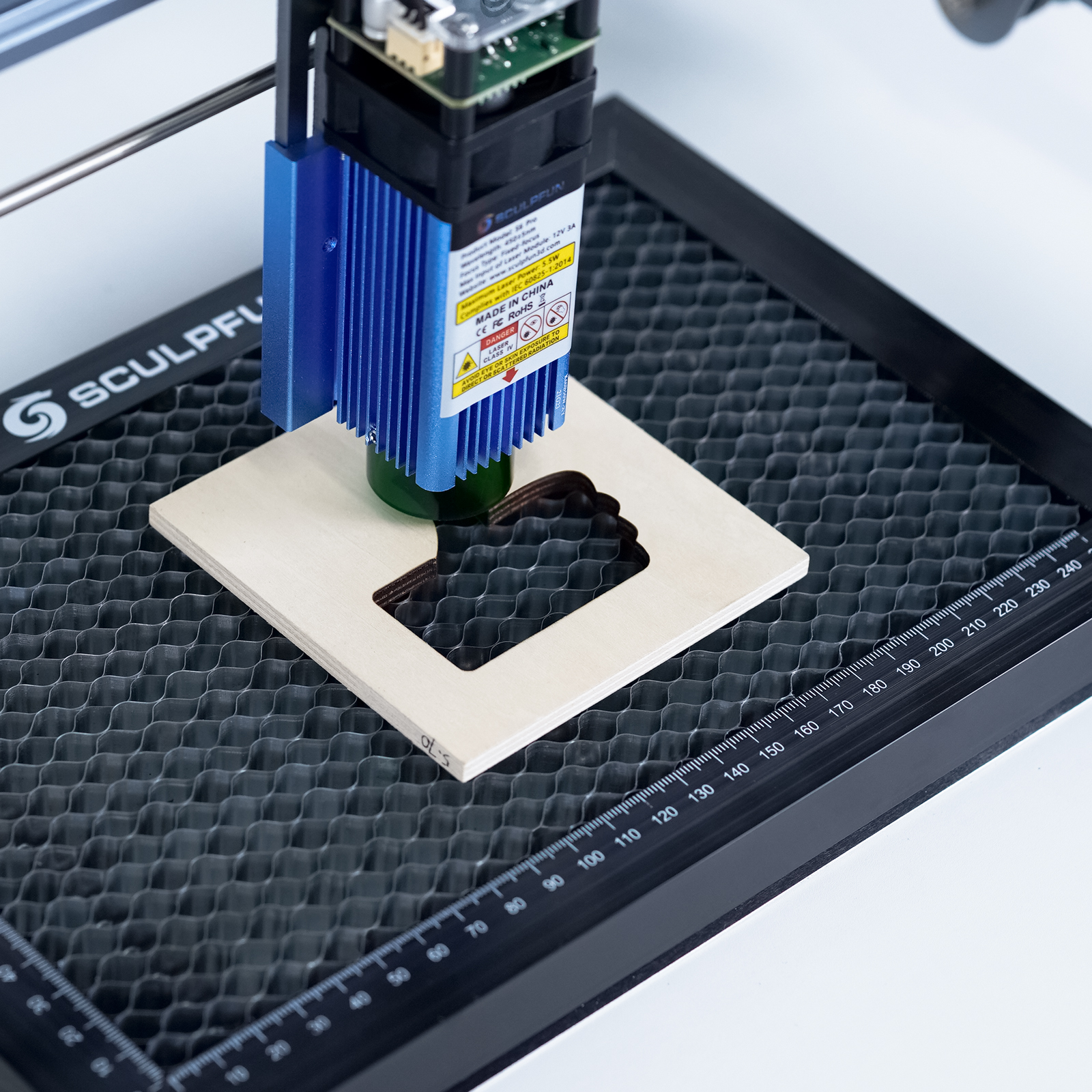

Pour la découpe, un support avec structure en nid d’abeille est vendu moins de 30€. C’est un accessoire générique.

Le support nid d’abeille optionnel pour les découpes

Atomstack et surtout Ortur proposent plus d’accessoires, de la tête de gravure en passant par des caissons, rotary roller, …

Comme indiqué précédemment, il est possible d’équiper sa graveuse Sculpfun S9 de capteurs de fin de course, end stop. En leur absence il est plus délicat de gérer le bon positionnement des gravures. La machine de gravure laser va considérer la position à l’allumage comme la position 0. De même après une gravure, elle repartira du point d’arrêt et pas de l’origine.

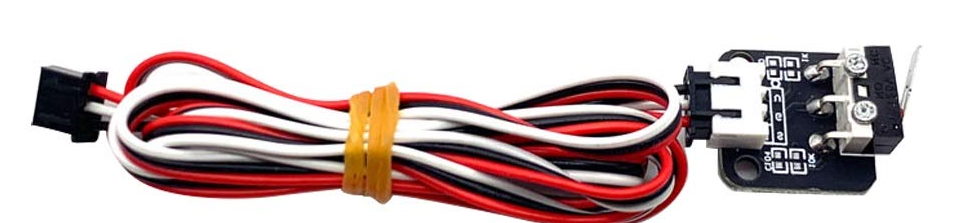

Il est facile d’en ajouter. Il suffit d’acheter des end stop basiques fournis avec un câble 3 broches comme ceux-ci.

Il faut ensuite imprimer un modèle 3D pour des supports qui se fixent simplement sur les profilés. Sculpfun livre des écrous en pièces de rechange que vous pouvez utiliser.
Voici le modèle que j’ai choisi.

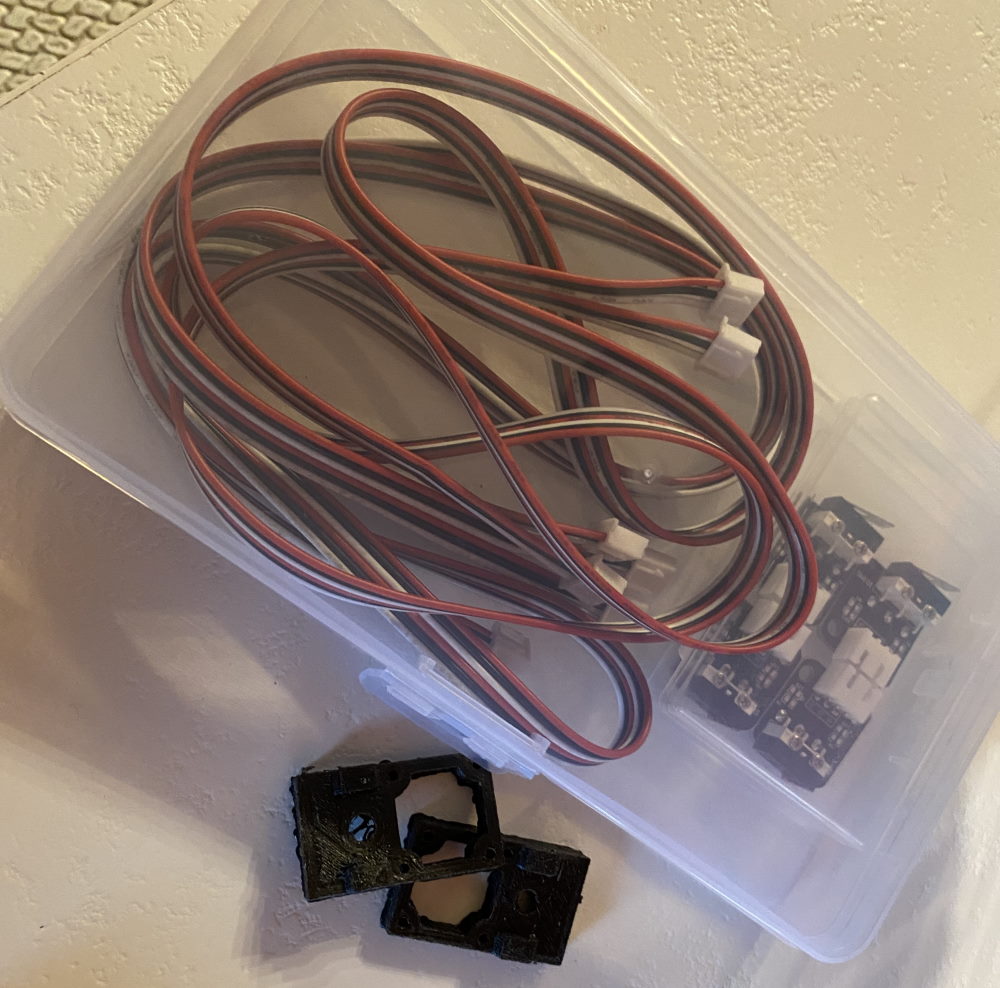

Le kit dévolution End-Stop

Enfin il faut faire une configuration du firmware Grbl et de votre logiciel de pilotage.
Ces vidéos Youtube en Allemand que vous pouvez sous-titrer expliquent l’installation et la configuration.

• https://www.youtube.com/watch?v=ran-rUKmnGM
• https://www.youtube.com/watch?v=i5AppWIcuKs

Mes End-Stop

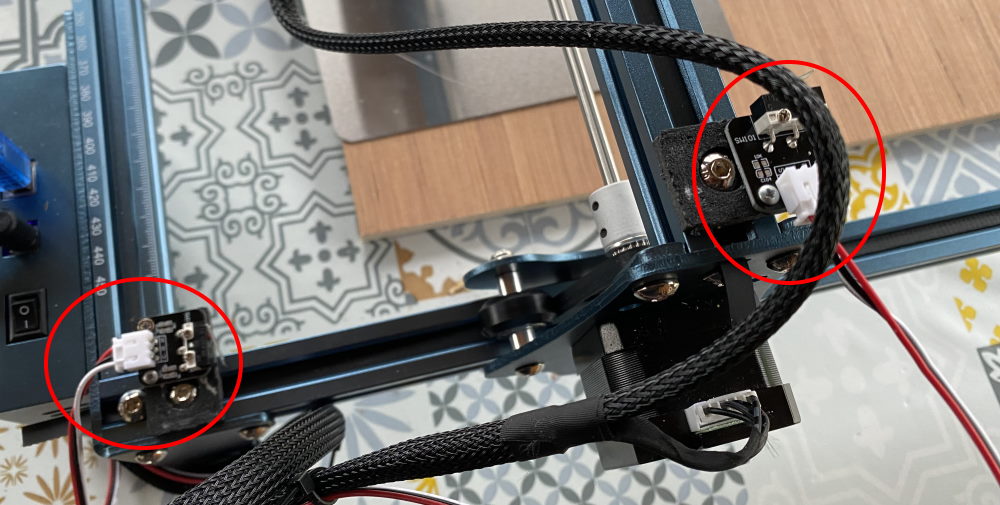

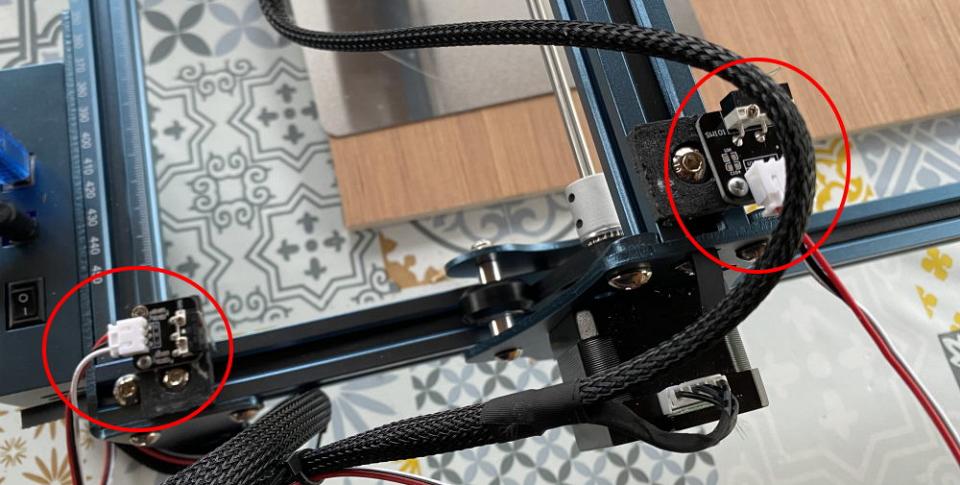

De mon côté j’ai choisi d’installer mes end stop à droite pour limiter les passages de câbles. Cela fonctionne très bien et donne une valeur ajoutée à cette machine de gravure.

Un bon rapport qualité/prix

La machine de gravure Sculpfun S9 est séduisante à prendre en compte la puissance de son laser et ses possibilités d’évolution via la communauté.
De manière objective elle ne rivalise pas avec la Ortur Laser Master 2 Pro (le test) en raison d’une moindre technicité/sécurité d’usage mais le prix est moindre sans que cela se fasse au détriment de la performance de gravure.

Caractéristique	Note
Simplicité Montage	3/5	Assemblée à 60%, Bien documentée
Conception générale	3/5	Manque end-stop
Evolutivité	3/5	Via la communauté uniquement
Carte mère	3/5	Pas de possibilité d’option hors end-stop
Laser	4/5	Puissant à focale fixe et réglage hauteur simple
Sécurité	3/5	Bouclier, lunettes ; interrupteur
Polyvalence	3/5	Grande dimension, évolutive en taille
Usage	4/5	Silencieuse et précise
Communauté	3/5	Commence à être connue
Prix	4/5	270€ en bon plan
Qualité Prix	3.5/5	Produit recommandable

Geekbuying la propose en ce moment au meilleur prix avec une livraison Europe à 270€ en promotion via le code réduction NNNSCULPFUN.

MAchine Gravure Laser Sculpfun S9, l'acheter

En ce moment, il n'y a pas de bon plan actif sur Planète Numérique. Il y en a eu un précédemment et je vous engage à le regarder au cas il serait de nouveau actif : Graveuse Laser Sculpfun S9, un bon modèle laser 5,5 watts à 198,40€ stock Europe.
