Test Sculpfun S30 Ultra, la gravure laser en XL jusque 33 watts
La course à la puissance, c’est actuellement ce que font les constructeurs de machines de gravure laser diode du marché. À peine les gravures Laser 20 watts deviennent plus abordables que nous voilà avec une génération 30 watts. SCULPFUN fait partie des premiers constructeurs à proposer ce type de tête 33 watts sur sa nouvelle série S30 ULTRA. Utile ou non ?.
Sculpfun fait régulièrement évoluer sa gamme de graveuses Laser diode et il est parfois un peu difficile de suivre la logique de la numérotation/nommage.
La S30 Ultra ici en test succède à la série S30/S30 PRO/S30 PRO MAX avec laquelle elle ne doit pas être confondue. Je vous avais testé le modèle S30 PRO MAX 20 watts.
Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.
La série Sculpfun S30 Ultra en bref
Vous pourriez penser que le mot « Ultra » est, ici, utilisé en raison de la puissance du Laser qui est de 33 watts. Ce n’est pas le cas car cette machine existe aussi en version avec tête laser 11 ou 22 watts.

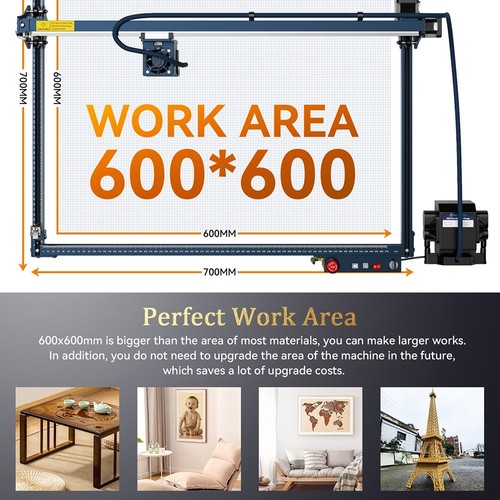

En fait Ultra fait référence plus particulièrement à l’augmentation de l’espace de travail . Les nouvelles Sculpfun S30 Ultra proposent une zone de travail de 60 x 60 cm soit 50 % de plus que la série précédente et que la plupart des machines de gravure concurrentes (hors kit d’extension).
Une grande surface de gravure propose des perspectives en matière de création plus large ou pour travailler en lots.
La machine de gravure Laser S30 Ultra profite aussi d’une nouvelle génération optimisée de tête laser optimisées en puissance.
La version que j’ai reçue pour évaluation offre 33 watts de puissance.
- 6 diodes combinées
Il y a aussi un peu de nouveauté au niveau sécurité avec la présence d’un bouton d’arrêt d’urgence et une clé de verrouillage.
La fiche technique de la SCULPFUN S30 ULTRA
| Caractéristique | Valeur |
|---|---|
| A Assembler | Oui < 40 minutes |
| Taille machine | 800 * 840 mm |
| Taille Gravure | 600 x 600 mm |
| Surface extensible | Non |
| Règle sur profilé | Oui |
| Voyants de fonctionnement | Interrupteur |
| Puissance Laser | DIODE 30 w |
| Diamètre du spot | 0.08x0.08mm |
| Focale | Fixe |
| Vitesse maximale | N/C |
| Alimentation | 12 V |
| Carte mère | 32 Bits |
| Système Embarqué | GRBL |
| Capteur fin de course | Oui |
| Interfaces de connexion | USB, Bluetooth prévu |
| Contrôleur Hors ligne | Non |
| Bouton arrêt urgence | Oui |
| Capteur flamme | Non |
| Capteur Mouvement | Non |
| Autre sécurité | Clé |
| Air Assist | Oui, piloté par Lightburn |
| Pompe fournie | Oui |
| Pilotage via application mobile | Non |
| Logiciels compatibles | LaserGRBL, Lightburn |
| Accessoires/consommables | Lunettes, consommables de test, kit réparation lentille |
| Options | Support découpe nid d’abeille, Rotary Roller |
| Meilleur prix vu | 800€ |

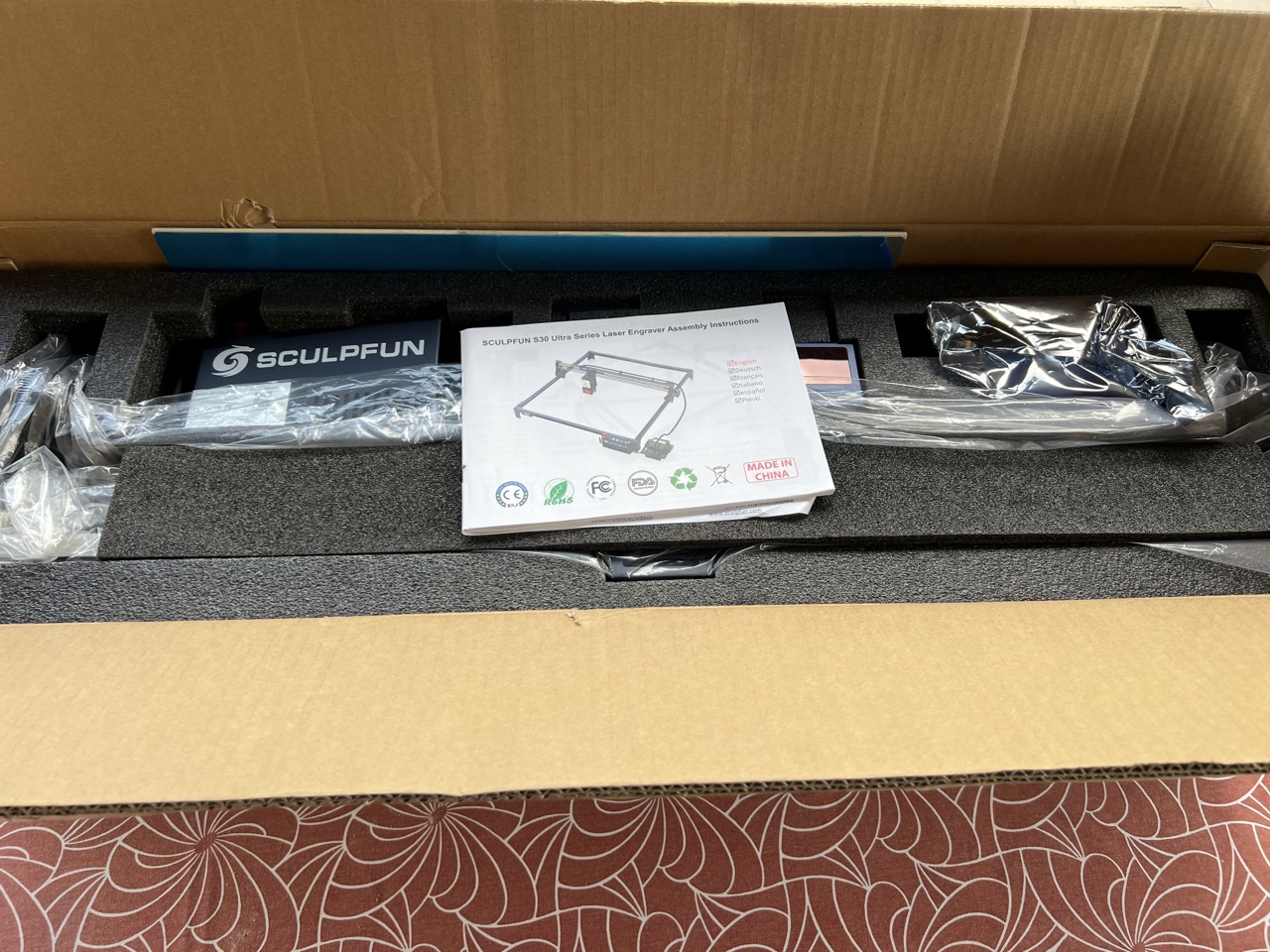

S30 Pro Max : Emballage et montage : 3,5/5

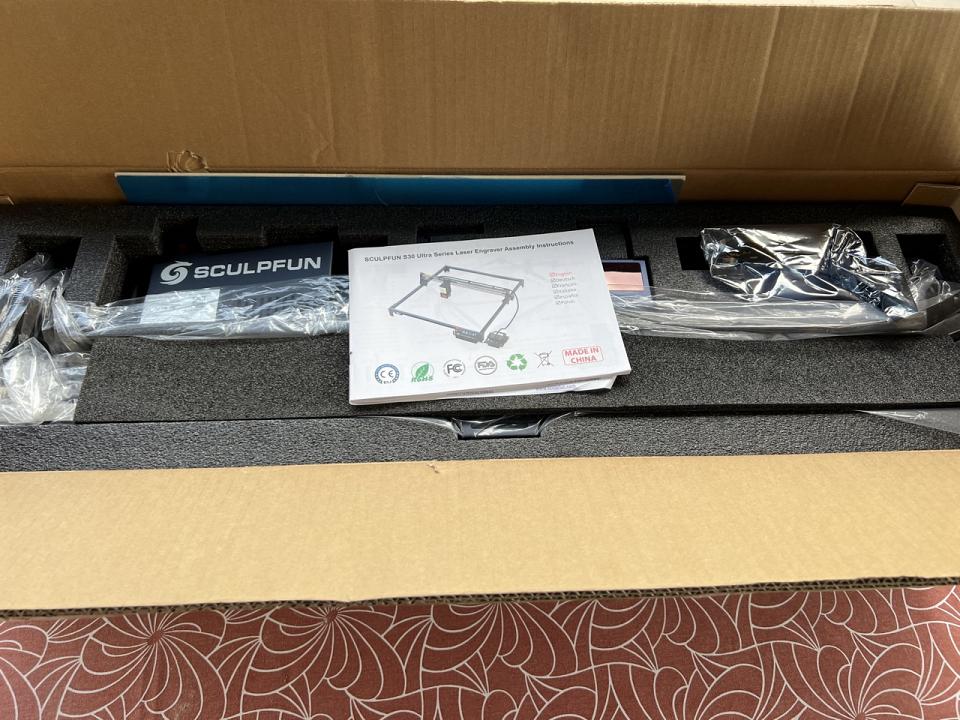

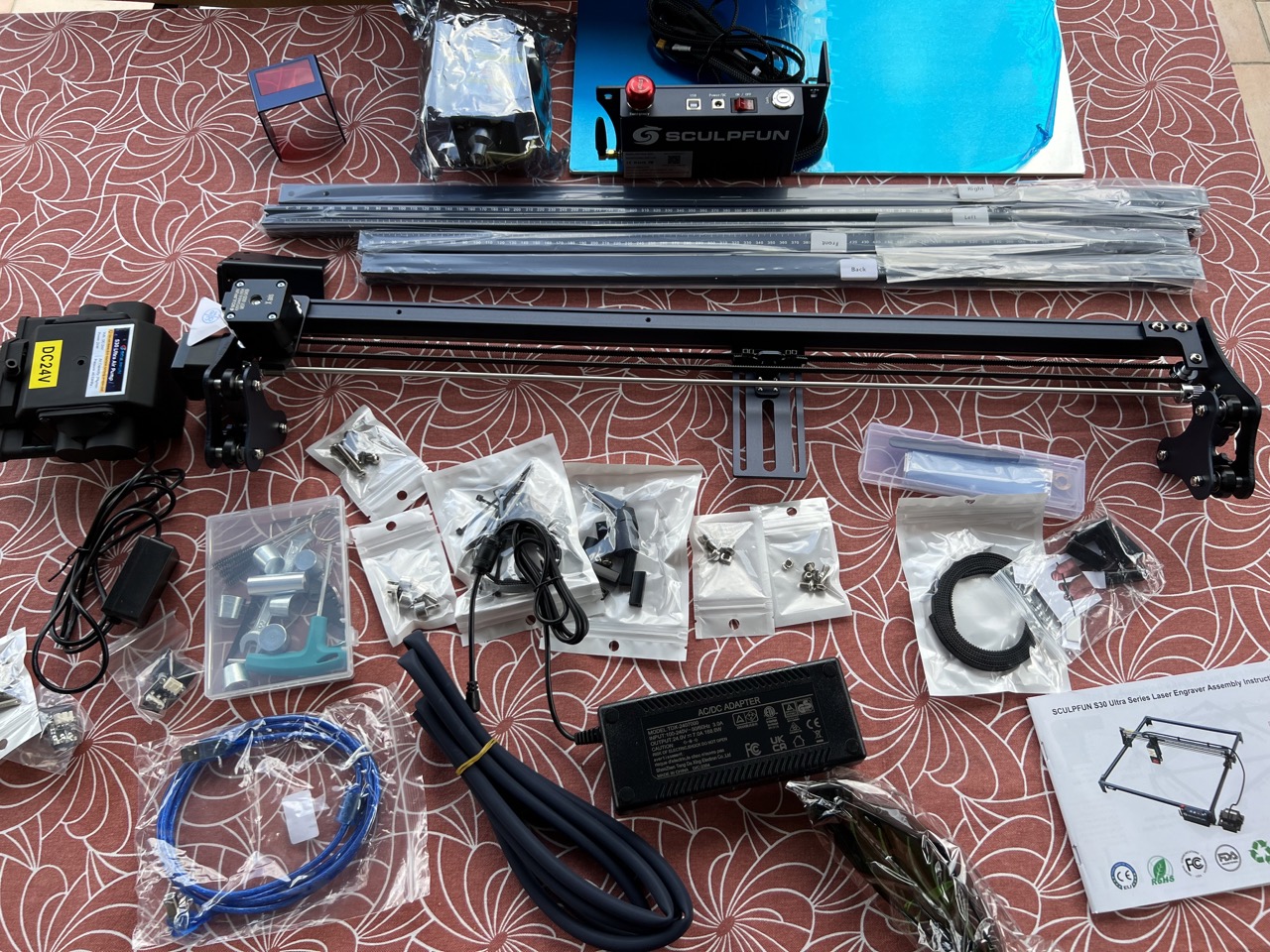

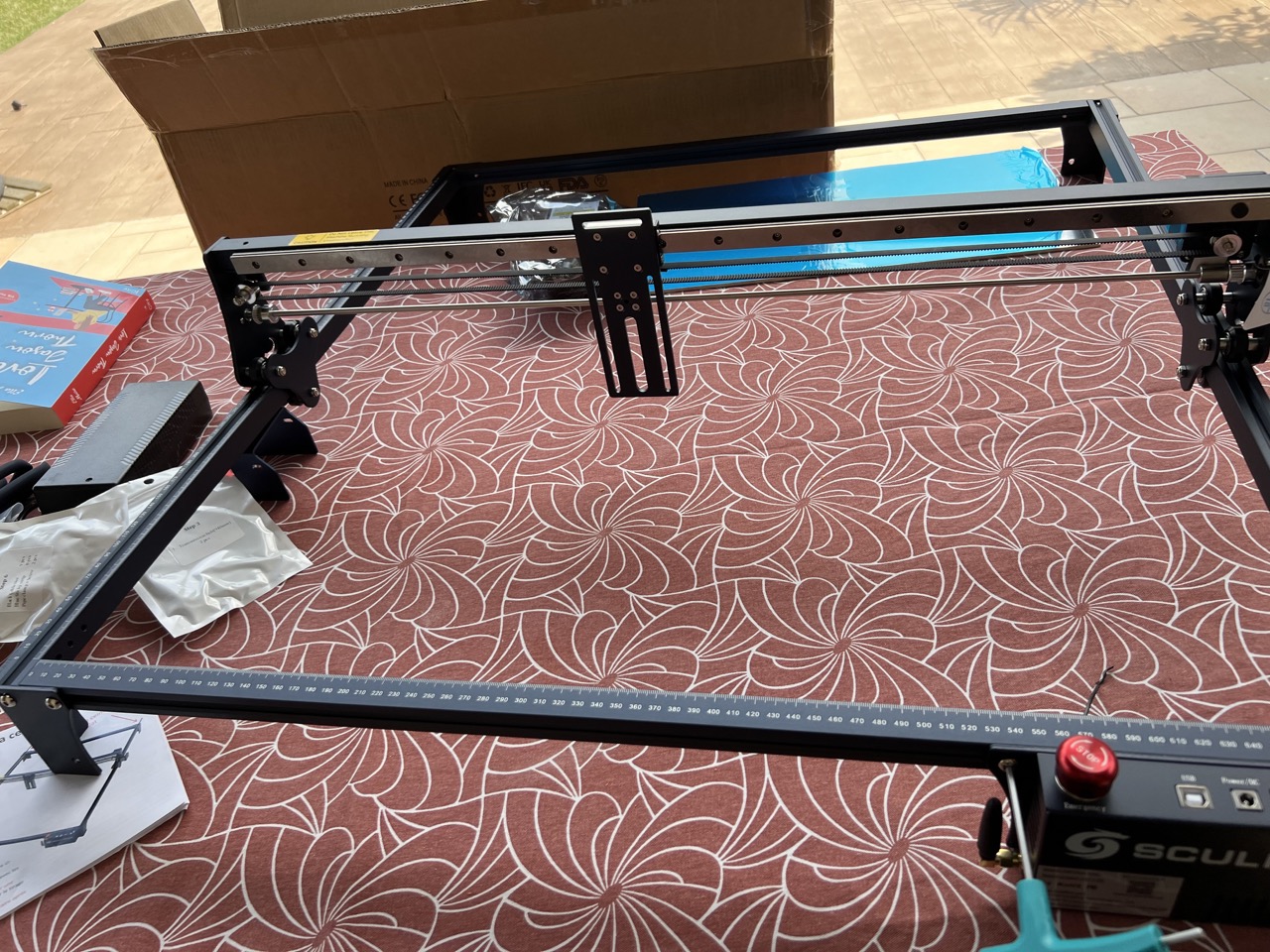

La S30 Ultra reste une machine proche des précédentes générations. C’est un modèle livré en kit qu’il vous faut assembler.
- Un assemblage simple
C’est à la portée de tous car la machine est de conception basique.

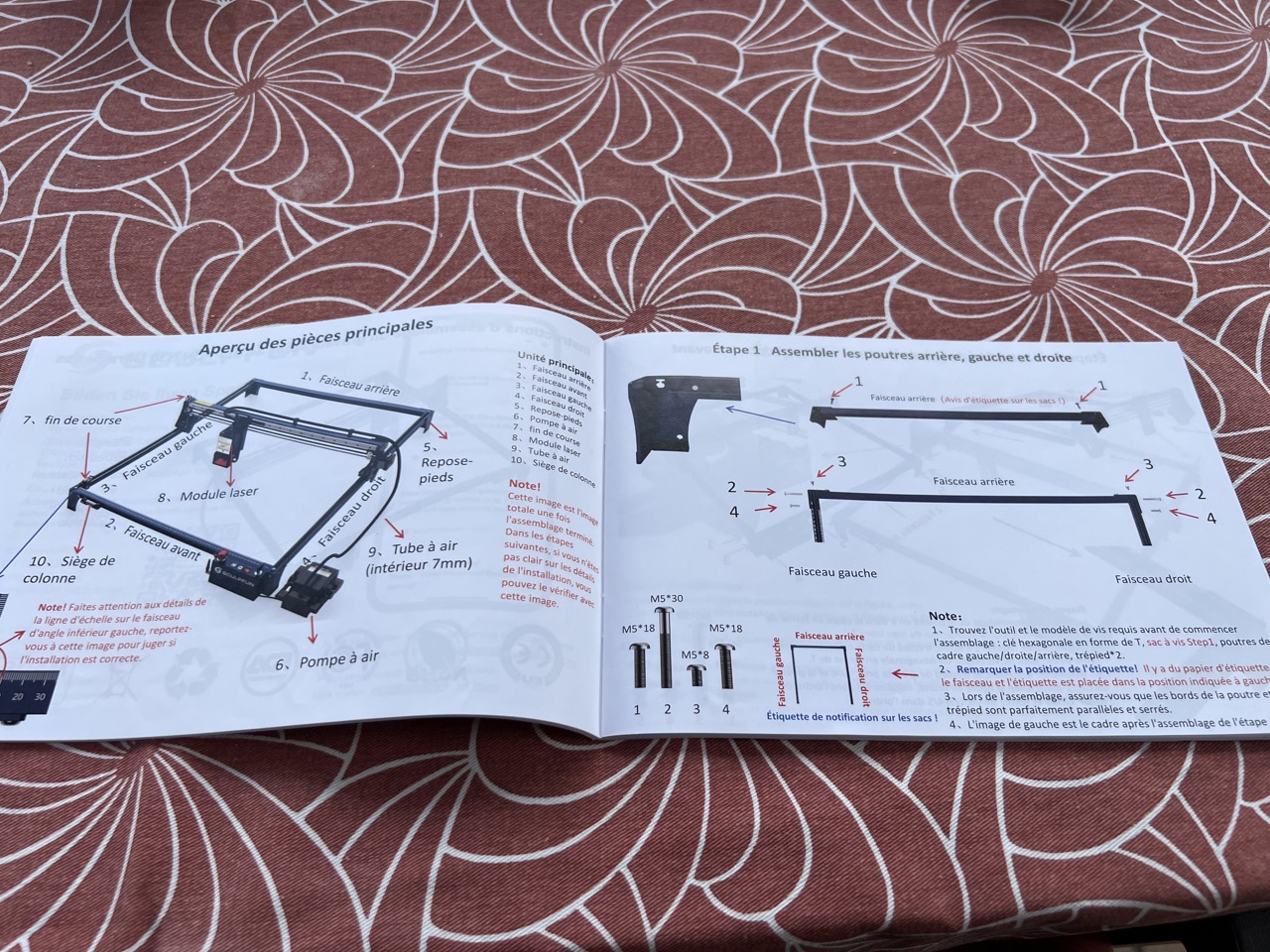

Les instructions de montage se suivent facilement. Les outils sont fournis.

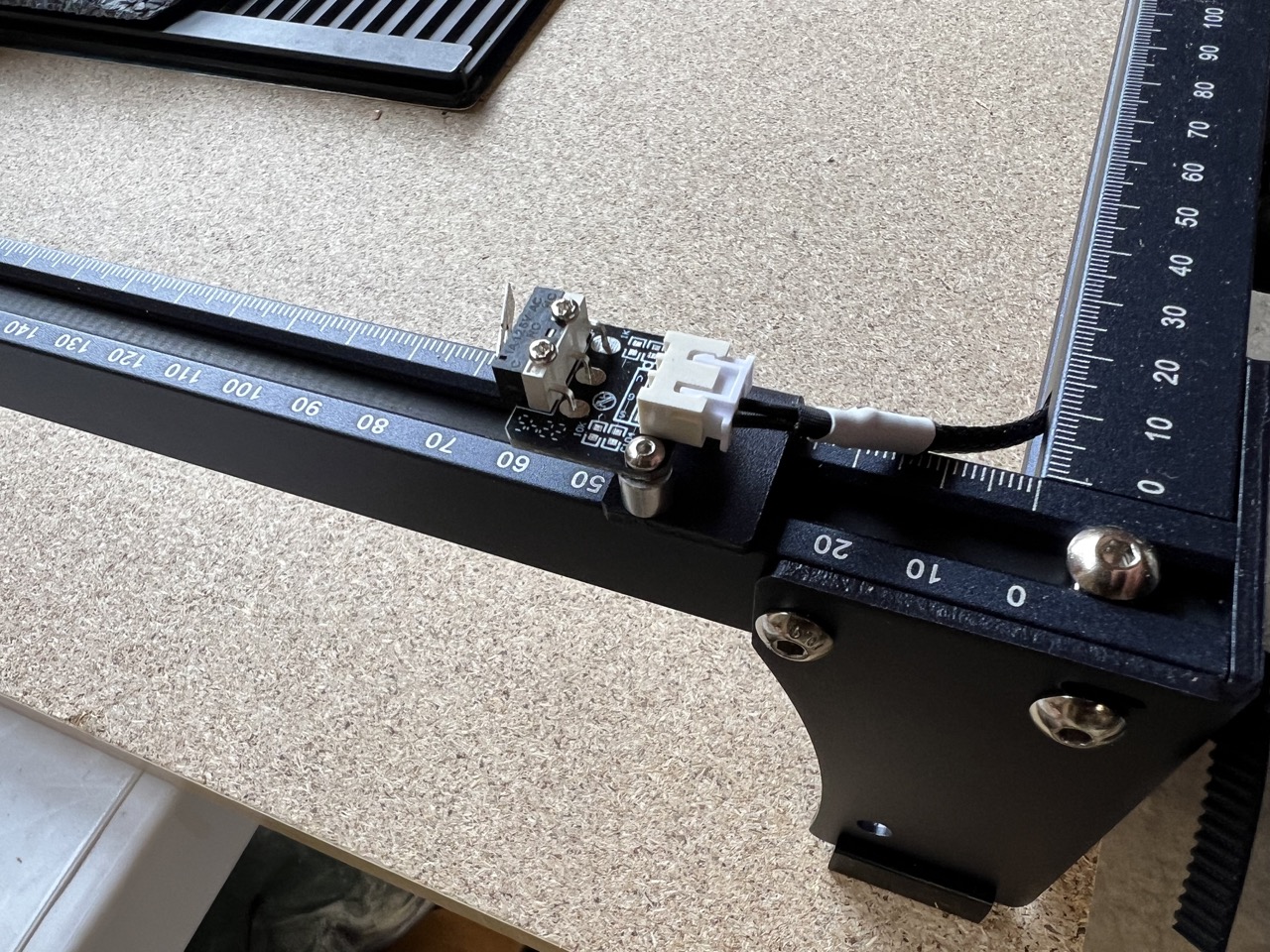

Su la S30 Ultra, Sculpfun a écouté la communauté et amélioré le montage des capteurs end-stop ainsi que le câblage pour les gérer.

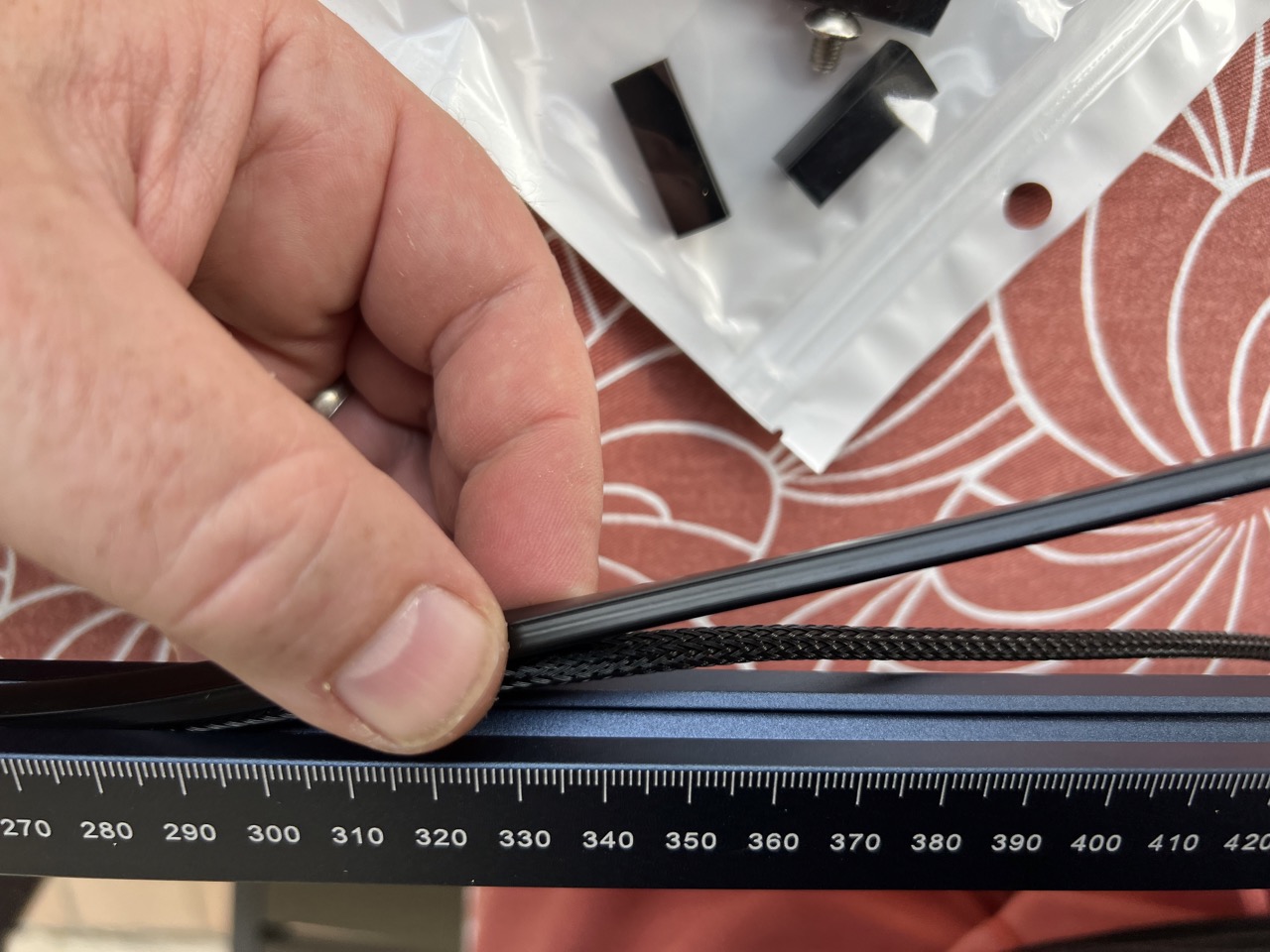

- Les câbles des end stop sont maintenant mieux intégrés sous une baguette

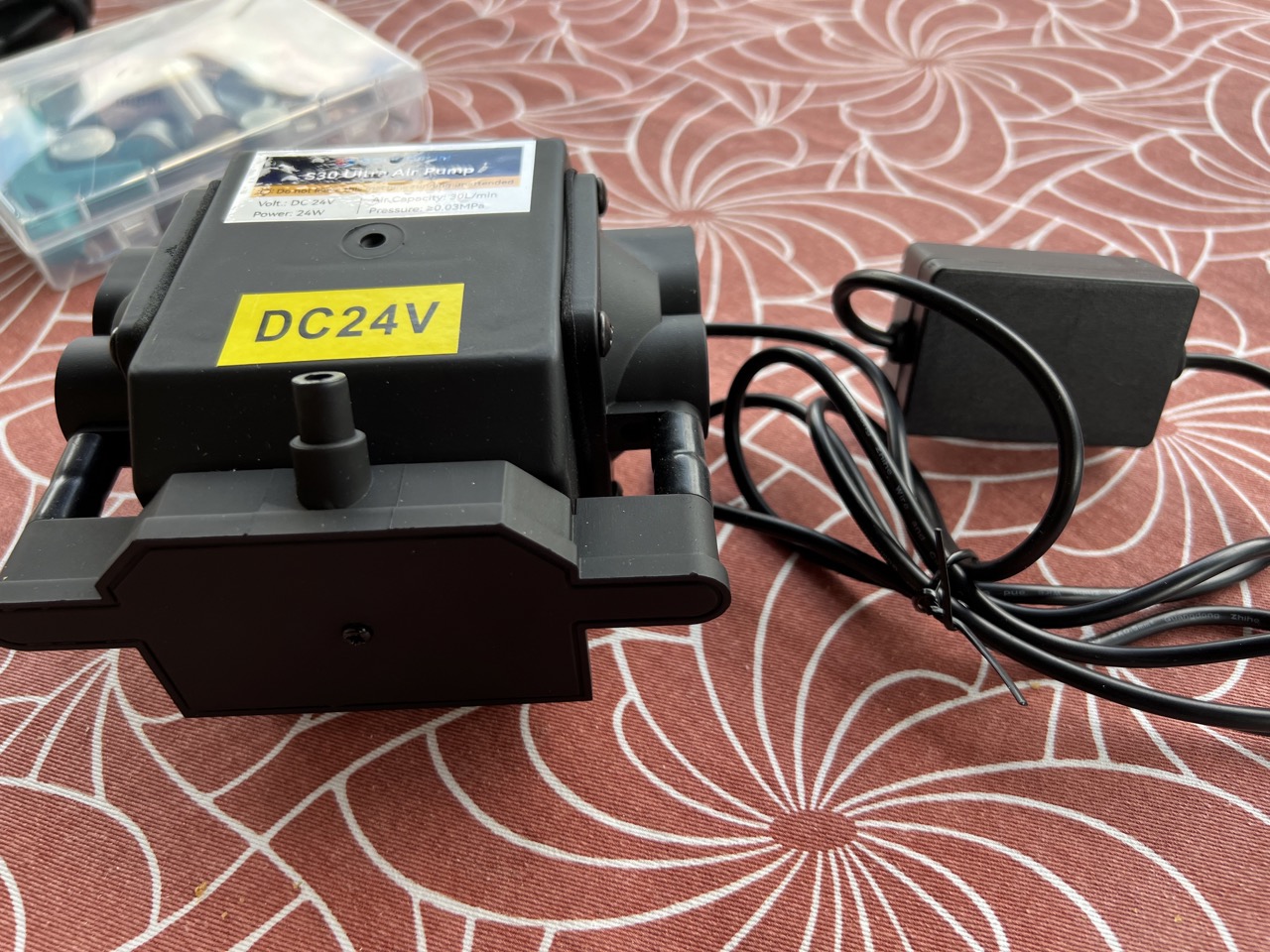

La pompe du système Air Assist se raccorde directement sur la carte mère.
- La pompe est silencieuse et ne vibre pas
Sculpfun fourni par ailleurs des mini pieds pour surélever la machine, une cale de réglage, des écouvillons pour nettoyer la buse ainsi qu’une paire de lunettes de protection.
Le point fort de Sculpfun est de fournir un kit de réparation/entretien de lentille. La longévité/réparabilité de la tête laser est un point majeur éludé par beaucoup de constructeurs.
S30 Pro Max, conception générale :3,5/5
La Sculpfun S30 Ultra ressemble beaucoup aux autres S30. Les rails sont simplement plus grands. La conception reste basique dans une philosophie DIY.
Cette grande taille de travail pourra vous poser des problèmes pour lui trouver un plan de travail.

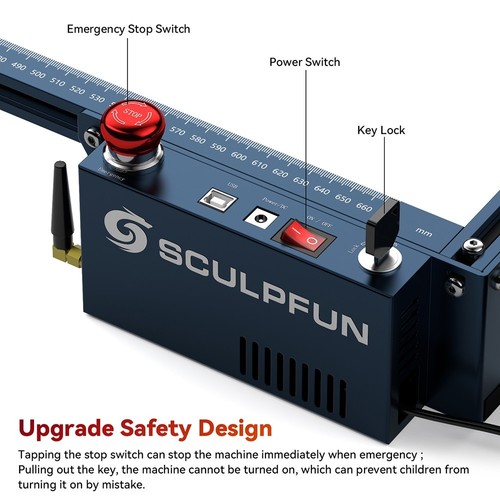

- Le bloc commande revisité

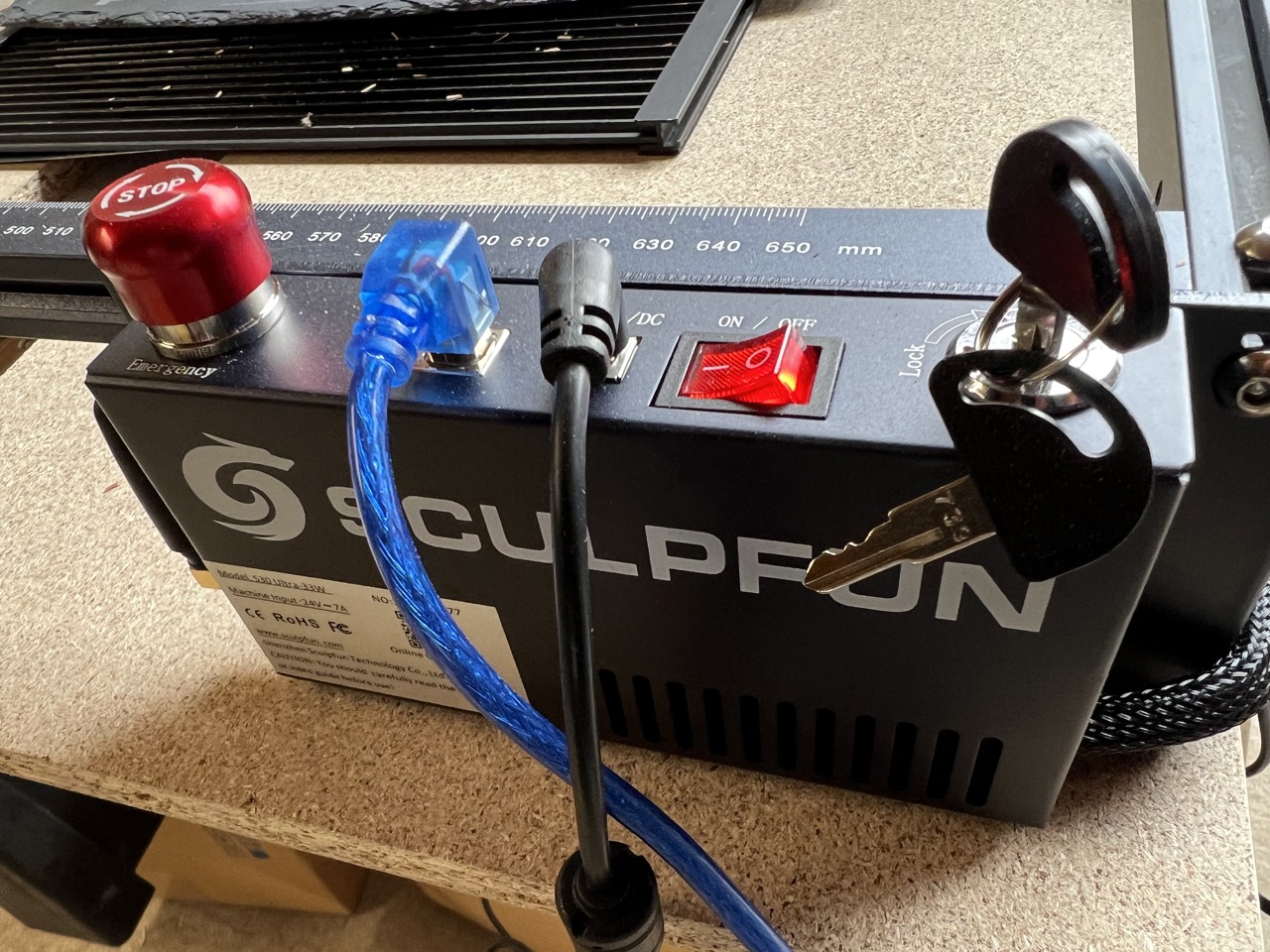

Le bloc de commande a évolué et propose un bouton d’arrêt d’urgence et une clé de verrouillage. Les câbles d’alimentation et USB se positionnent toujours au-dessus, symptomatique de l’usage d’une carte mère Makerbase.
La génération S30 Ultra propose trois têtes de gravure, 11, 22 et 33 watts. Il est possible d’évoluer sans devoir changer de machine.

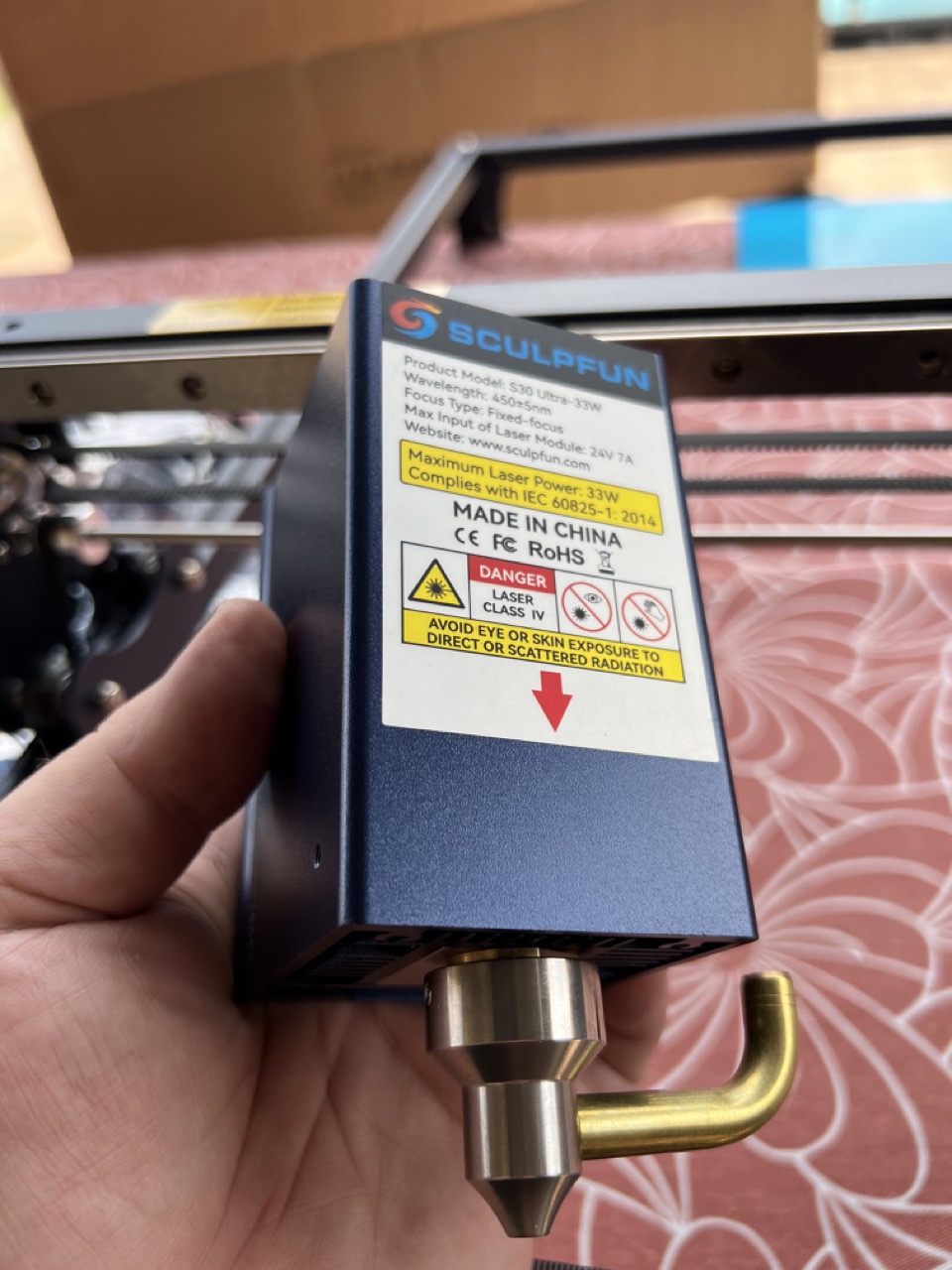

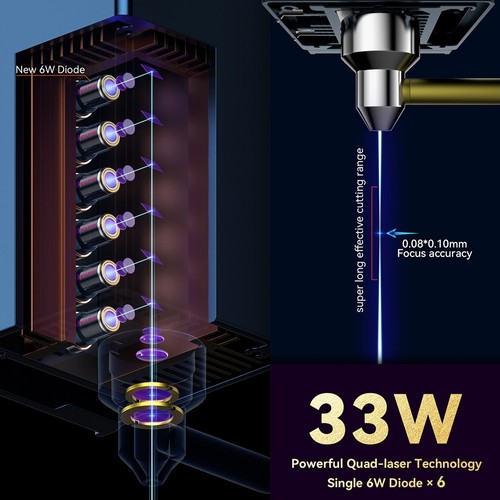

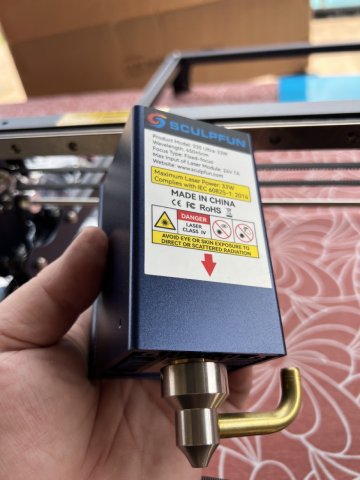

La nouvelle tête 33 laser diode watts est assez massive. La puissance de 30 watts est obtenue par combinaison de 6 faisceaux 6 watts.
Elle est maintenue par quatre écrous à l’arrière, un peu plus facilement manipulable que la génération précédente.
Le bouclier de protection rouge, pour éviter une diffusion accidentelle du laser vers vos yeux, est maintenant en acrylique pour plus de solidité.
La focalisation au-dessus de la surface à graver se fait toujours par usage d’une cale. Pour éviter la perte, Sculpfun propose désormais un petit support pour la ranger.

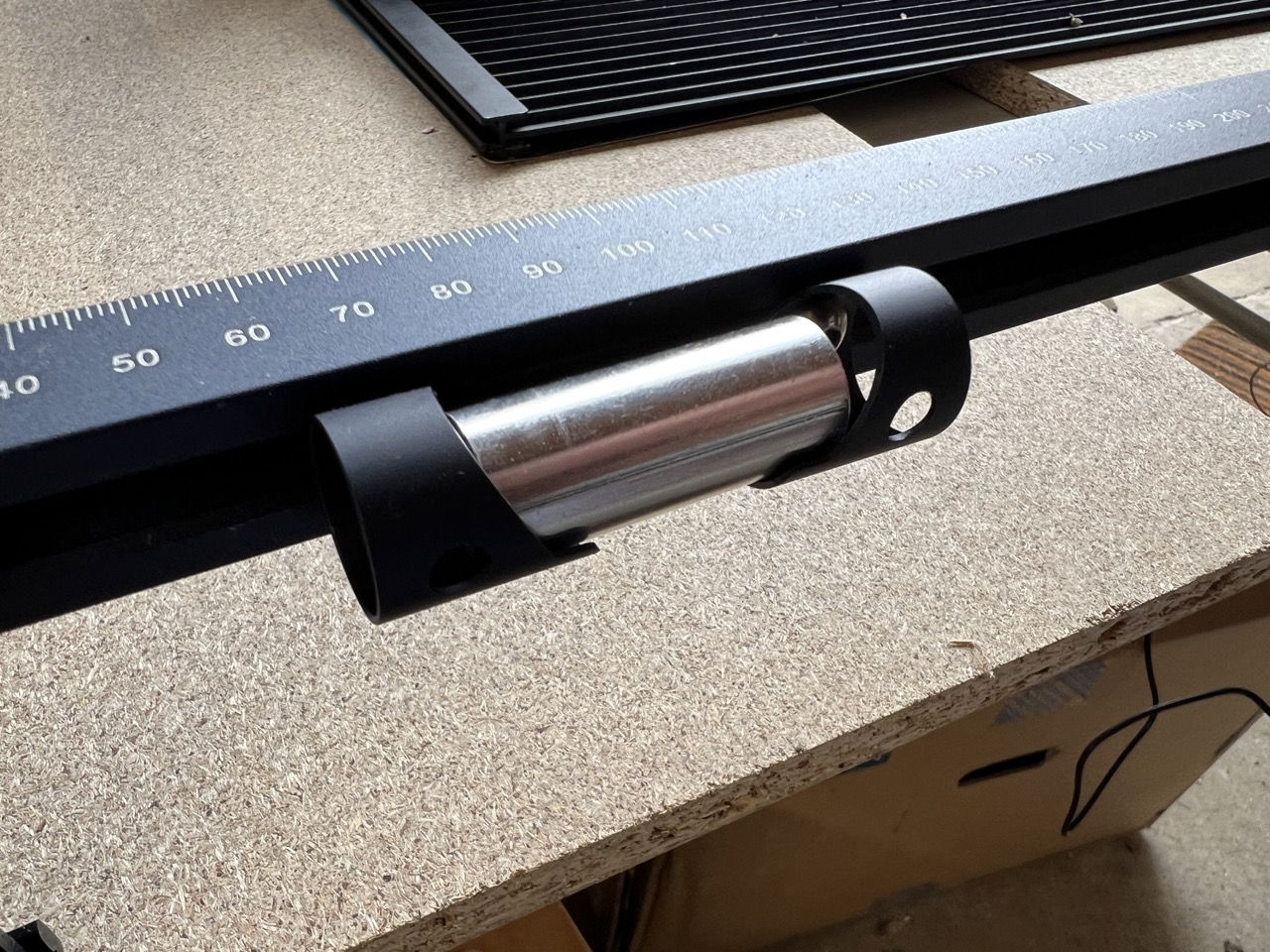

- Le support pour la cale
S30 Pro Max, logiciel : 3/5

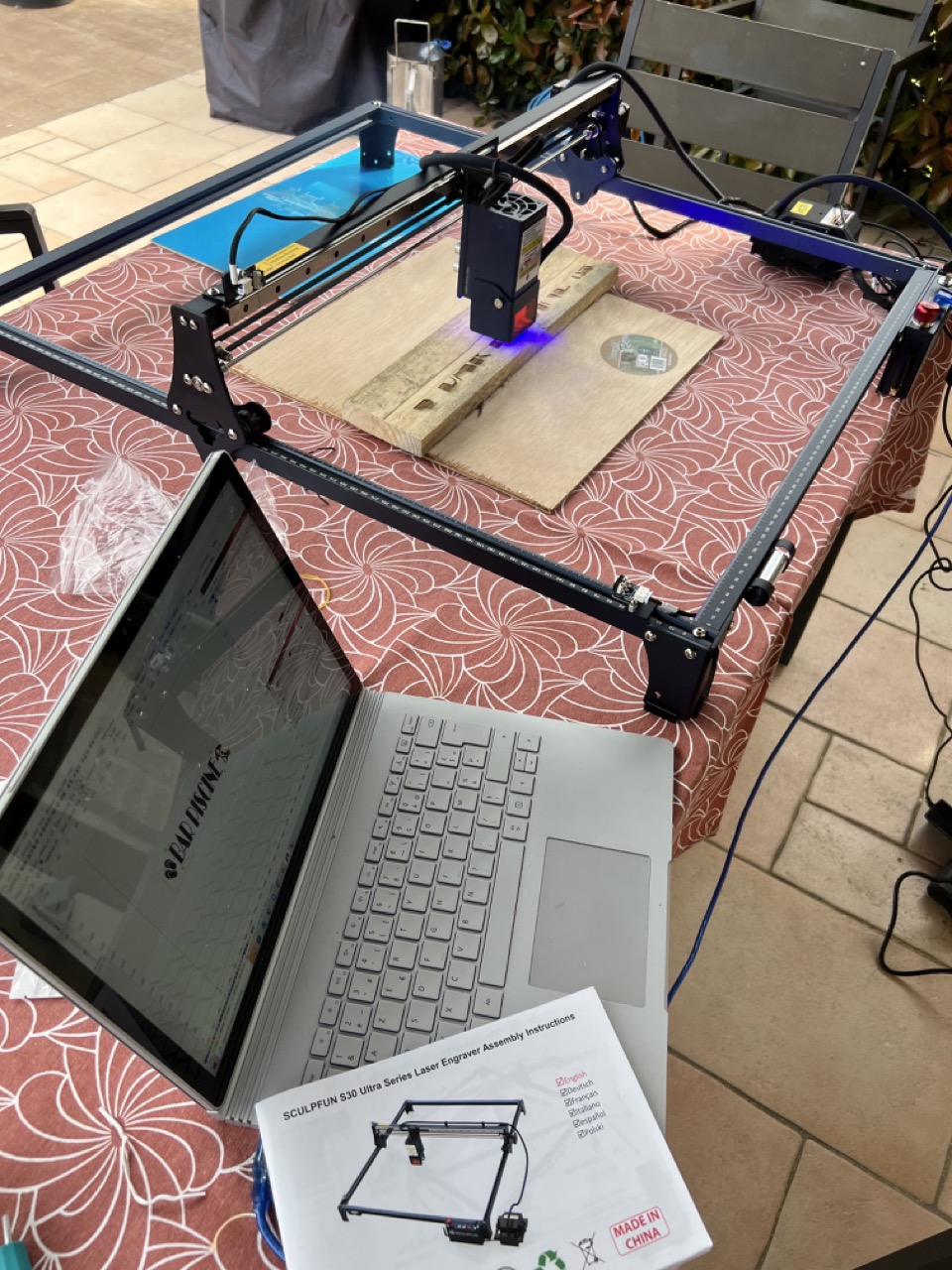

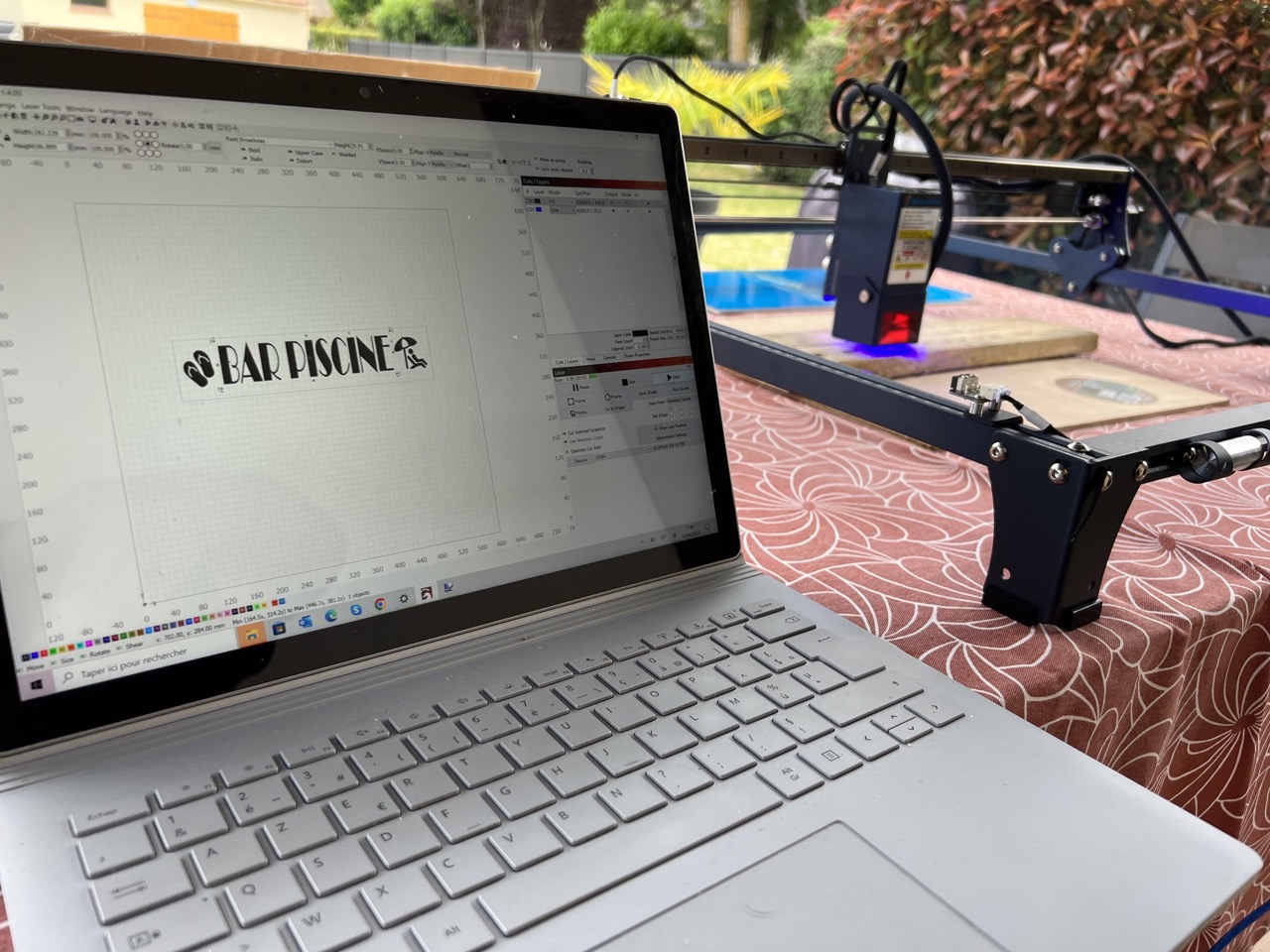

Pour piloter la nouvelle graveuse Laser Sculpfun S30 Ultra, vous pouvez utiliser le classique logiciel d’envoi d’image LaserGRBL (Gratuit) ou celui de composition LightBurn (PAYANT, 30 jours d’essais).
- une activation automatique de la pompe via Lightburn
Lightburn devient vite incontournable, car il est le seul à pouvoir piloter le déclenchement de la pompe pour l’Air assist de manière automatique.
C’est très apréciable pour gagner du temps.
Sculpfun annonce une liaison Bluetooth sur cette génération, mais ne donne aucune information à ce sujet ? Y aura-t-il une application de pilotage smartphone ou distant de votre PC ? Rien n’est encore confirmé.
S30 Pro Ultra, sécurité : 3/5
Quelques progrès niveau sécurité, aspect qui est le parent pauvre des machines Sculpfun. La machine propose maintenant une clé et un véritable bouton d’arrêt d’urgence.
Les systèmes de protection sont donc
- Un interrupteur d’urgence
- Une clé de verrouillage pour éviter une utilisation sans contrôle
- Un bouclier sur la tête

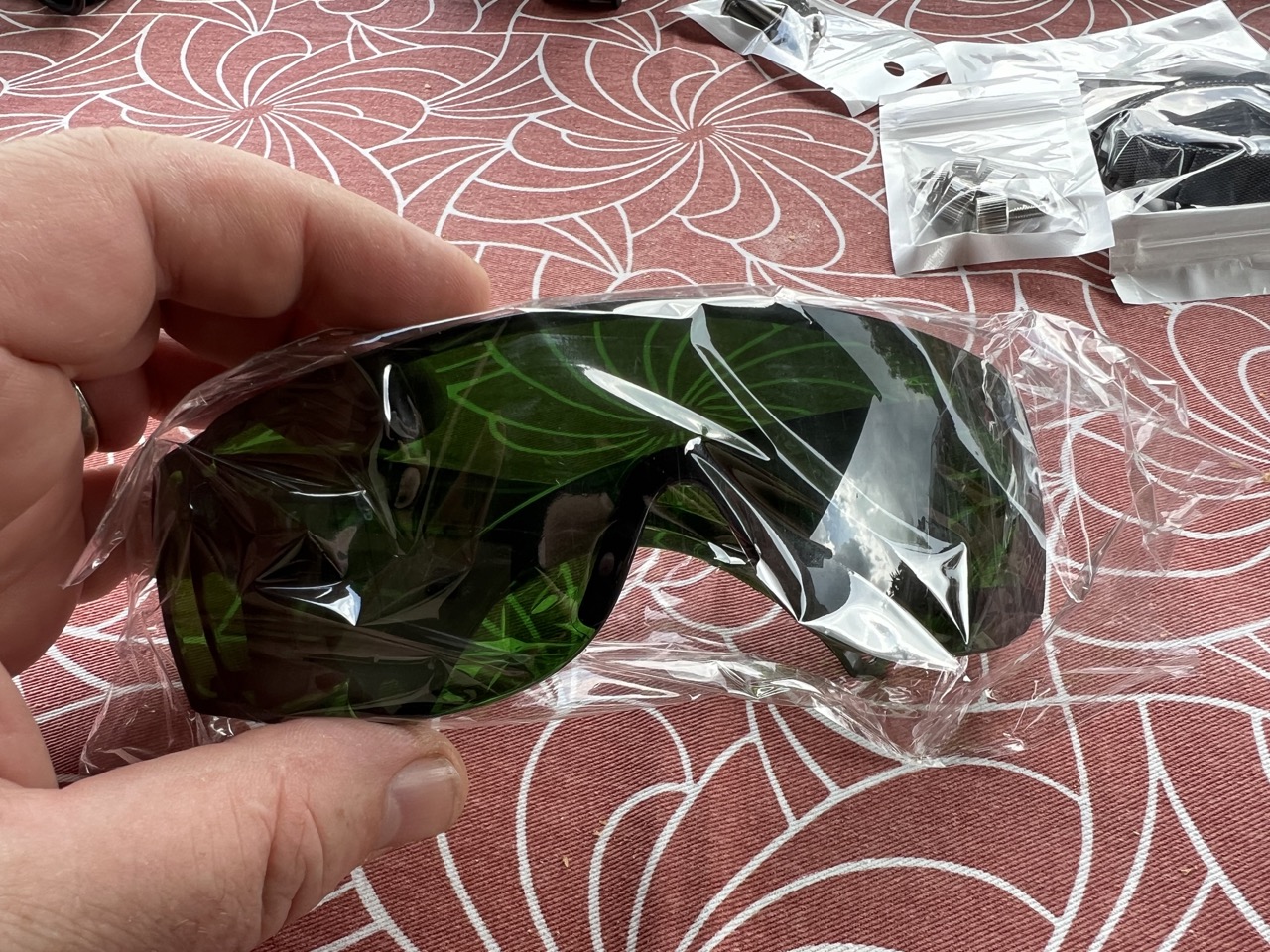

- Une paire de lunette
Sculpfun est un des rares constructeurs à ne pas proposer un gyroscope qui arrête la machine en cas de mouvement ou encore système de détection de gravure excessive sur une même zone symptomatique d’un blocage. Pas de détecteur de flamme non plus. La sécurité est donc passive.
Le premier dispositif de sécurité c’est vous !
Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires.
- Ne pas tenter de graver n’importe quoi. Un laser 20 W brule à plus de 2000 degrés sur une petite zone et peu, donc provoquer des flammes si le faisceau vient à rester trop longtemps sur un matériau inflammable.
- La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. La quasi-totalité des machines protège le faisceau de sa tête via un bouclier qui limite les risques. Par sécurité, utilisez des lunettes spéciales ou mettez votre appareil dans un caisson.
- Gardez toujours en vue votre machine. Ne laissez pas un travail se faire sans votre supervision.
- Faite attention aux fumées. Ainsi, il faut savoir que le « bois » MDF a une colle qui est toxique quand elle brule. Utilisez cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche, veuillez porter un masque pour filtrer l’atmosphère.
S30 Pro Ultra, gravure : 3/5
Avec une puissance de 33 watts, la gravure n’est plus un challenge pour cette machine. Pour le bois et l’ardoise, une 5 watts est déjà efficace. Il faut donc baisser la puissance dans votre logiciel pour éviter de bruler la matière.
L’autre possibilité habituelle pour réduire la force du laser est d’augmenter la vitesse. Dans ce cas, vous avez aussi le bénéfice de pouvoir produire vos projets plus rapidement.
- Une personnalisation
Je mets une note médiane de 3/5 sur la fonction gravure, car la Sculpfun S30 Ultra n’est pas une machine rapide. Le constructeur ne communique pas d’ailleurs sur la vitesse maximale de cette série. Je pense autour de 10 000 mm/min ce qui est moyen.
Dans tous les cas, une machine rapide doit être conçue pour des hautes vitesses avec un centre d’inertie bas, une tête légère, des systèmes autres que des courroies.

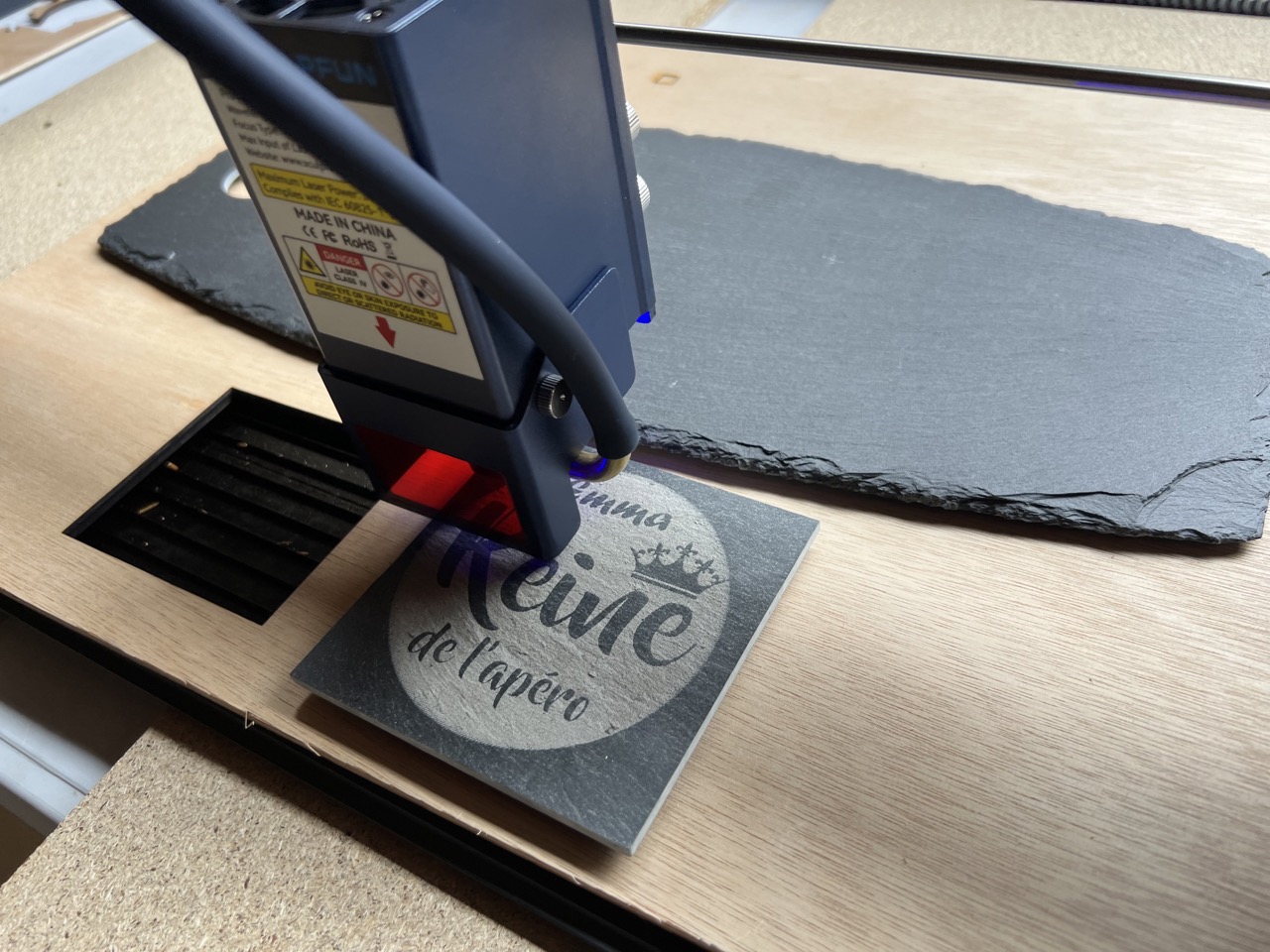

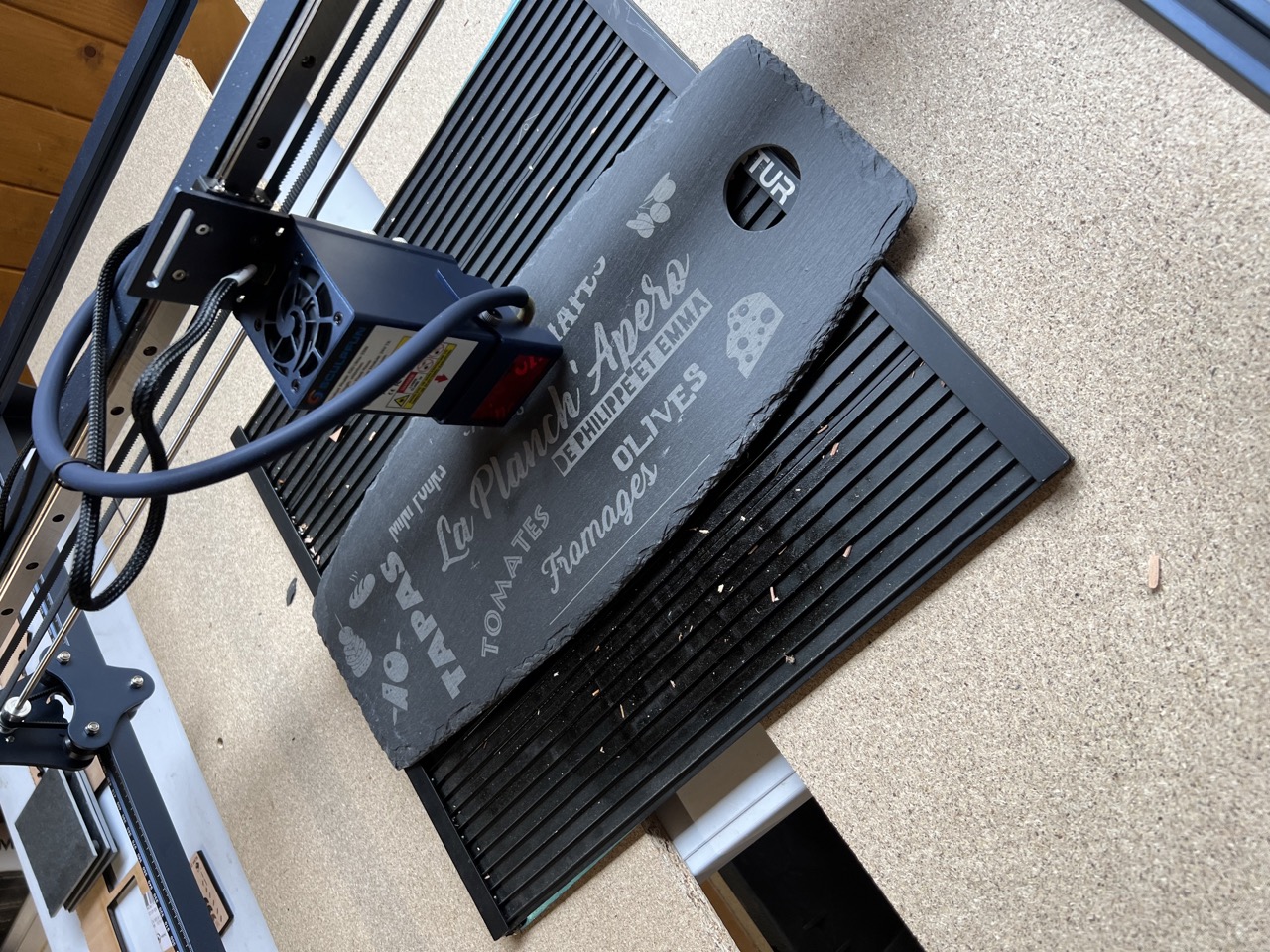

- L’ardoise se grave au max de vitesse en réduisant la puissance
Là, où la puissance de 33 watts prendra du sens est pour la gravure de métal. Dans ce cas, la vitesse maximale n’est pas une contrainte.
Vous pouvez directement marquer le métal sans devoir faire un traitement préalable avec un marqueur.

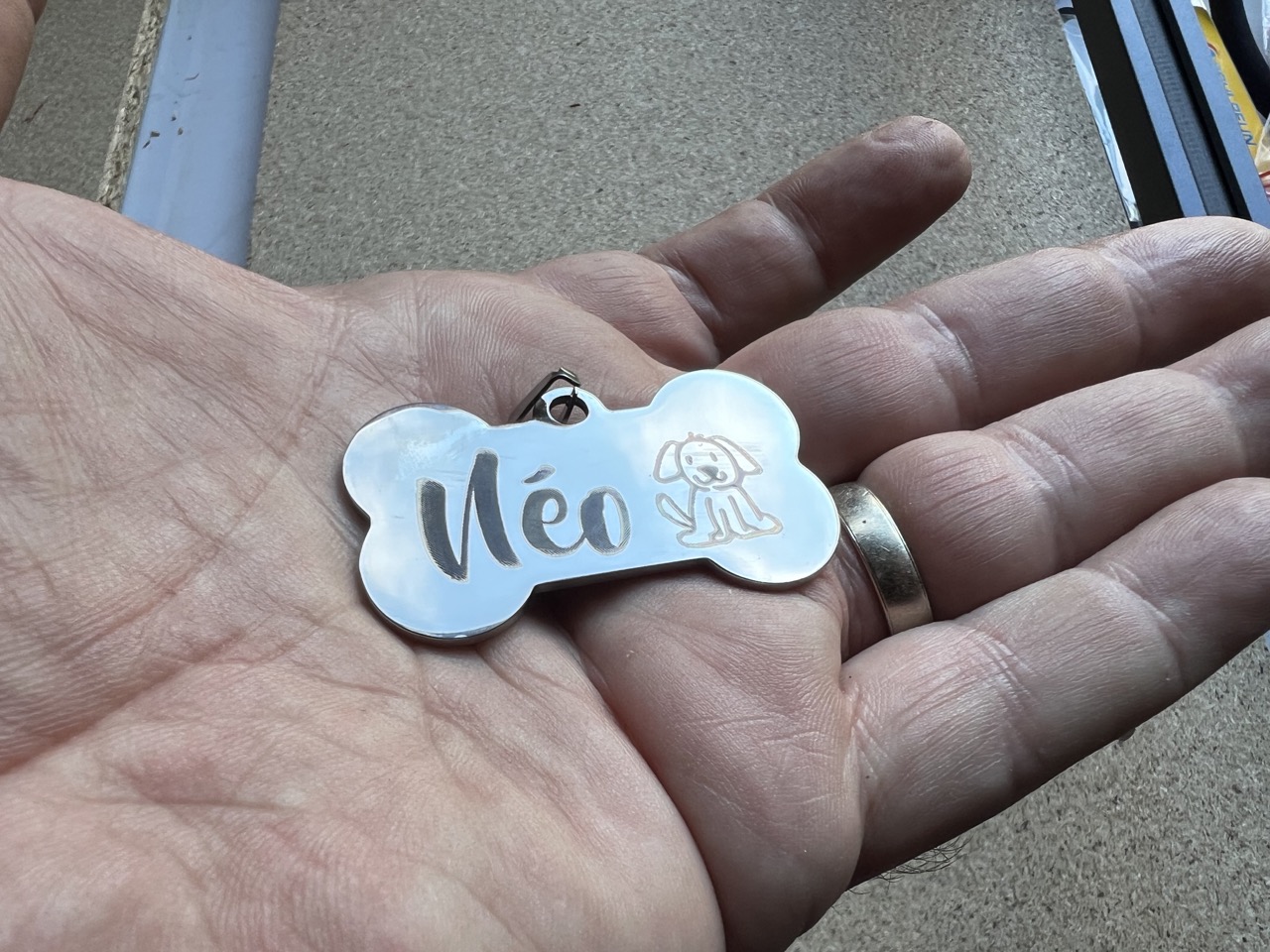

- Et un chien heureux

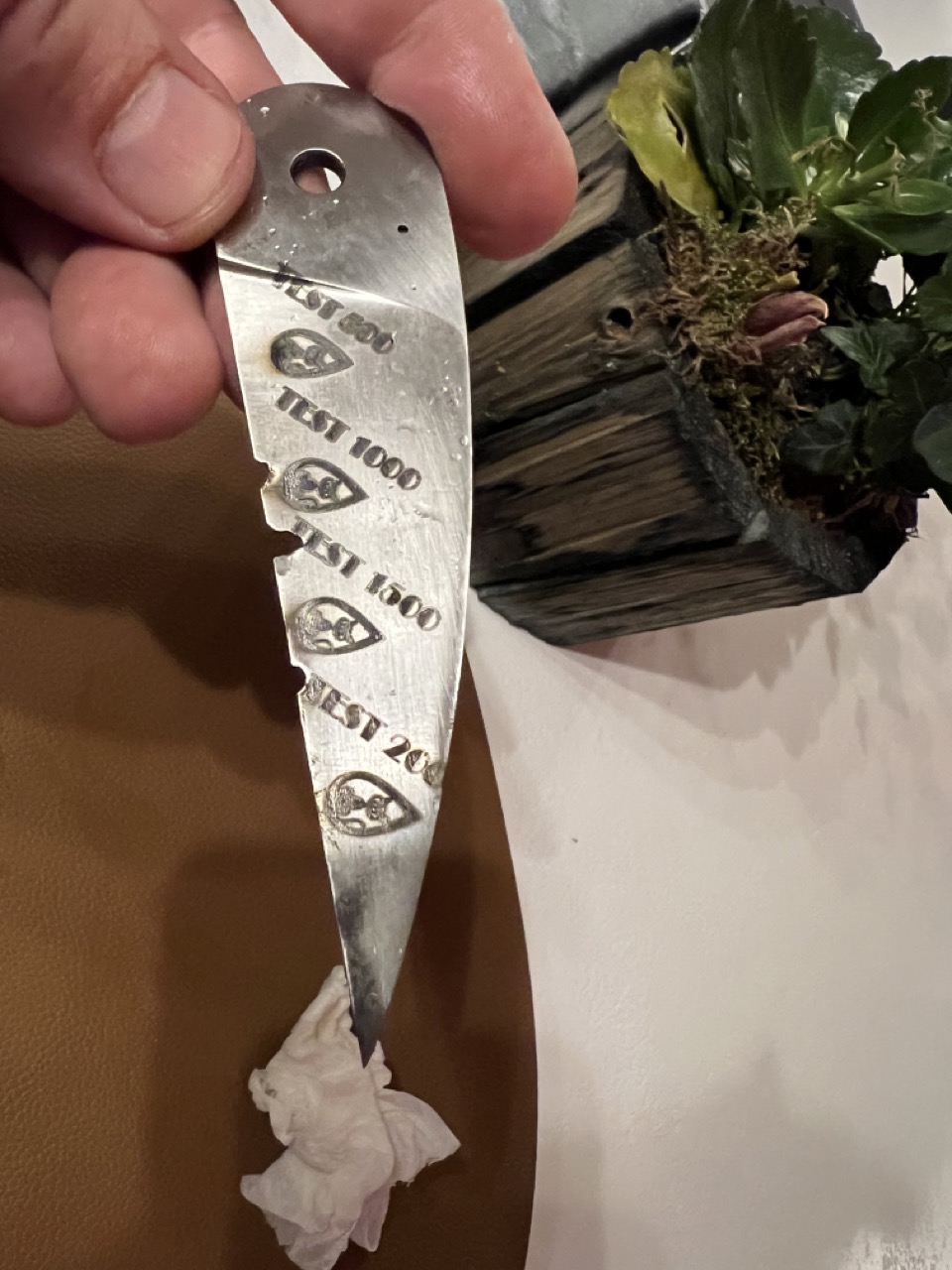

- Un test sur une lame de couteau
Une vitesse entre 2000 et 2500 mm/min pour le métal est envisageable.
La résolution du point laser est de 0,08 * 0,08 mm ce qui est correct.
S30 Pro Max, découpe : 5/5
Les 33 watts de la machine de gravure Laser Sculpfun S30 Pro ultra prennent leur sens pour les projets pour la découpe.
Couper un contreplaqué de 5 mm est envisageable avec une vitesse à 500 mm/min.

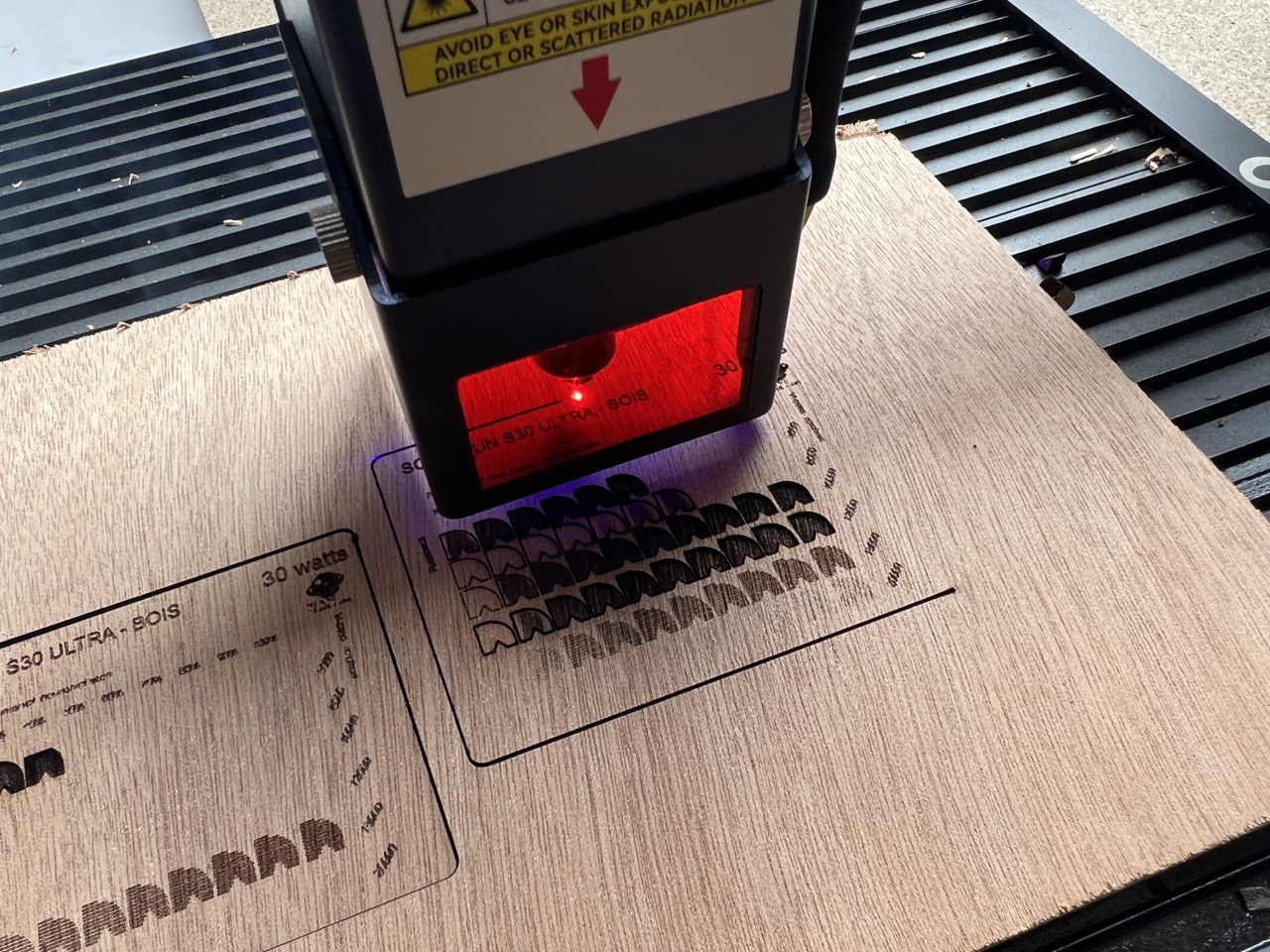

Mon benchmark est standard pour avoir une comparaison objective entre machine.

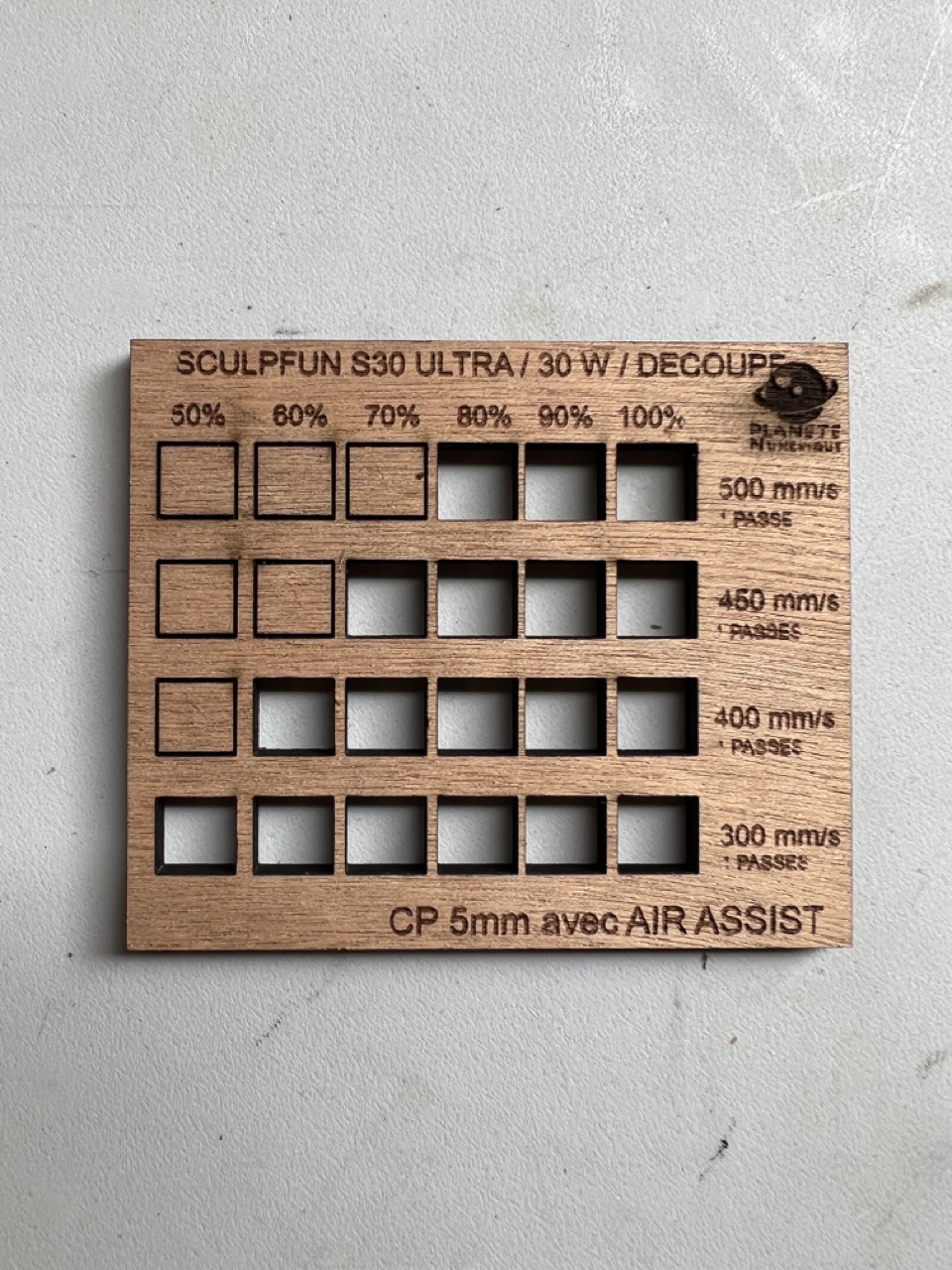

- Mon bench découpe laser
La Sculpfun S30 Ultra est vraiment performante et se place au top de mon classement au-dessus de ma meilleure en 22 watts, la Creality Falcon2, qui plafonne à 400 mm/minutes.

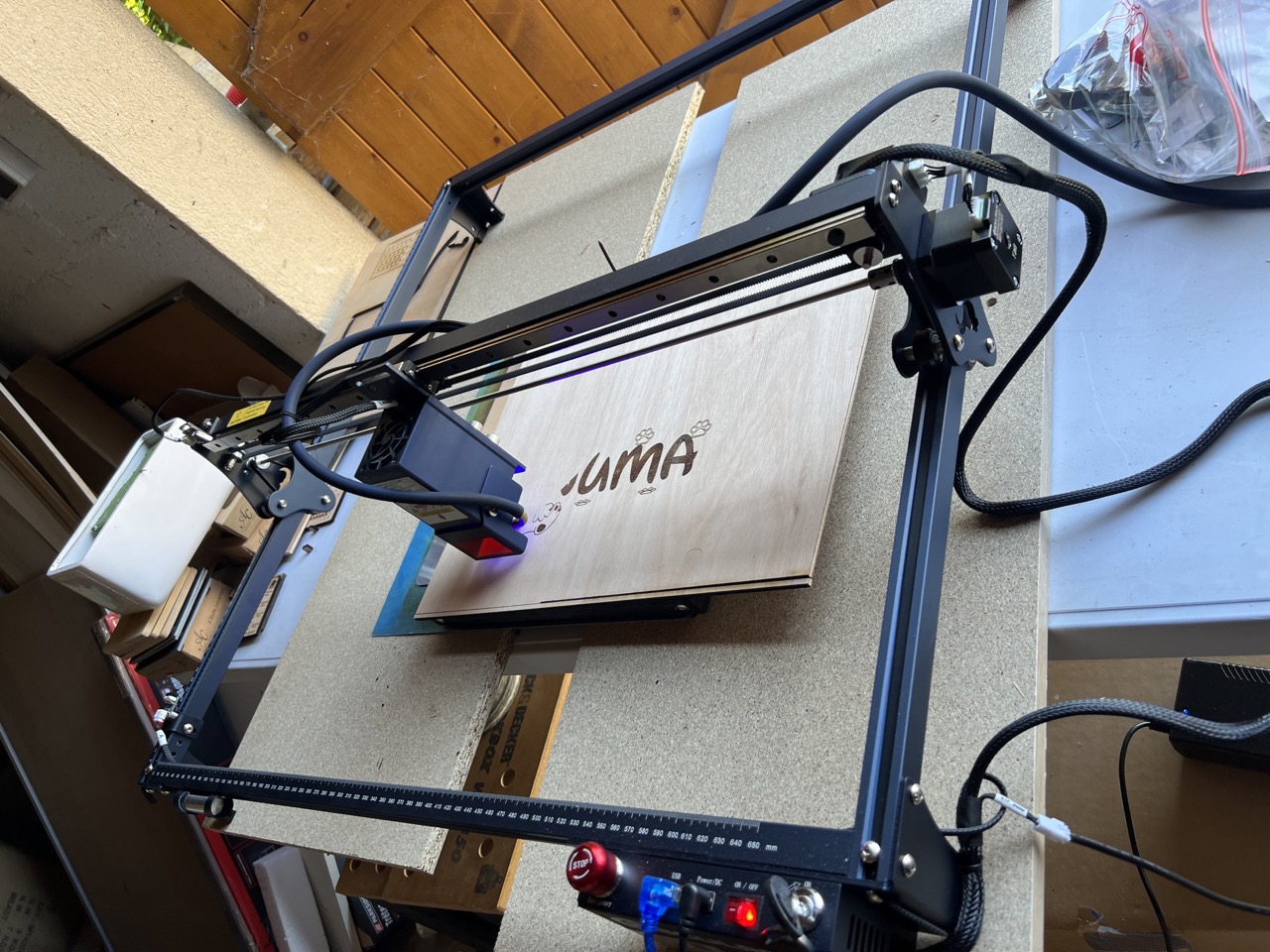

J’ai mis à l’épreuve la S30 Ultra en créant des projets de prénom découpés.

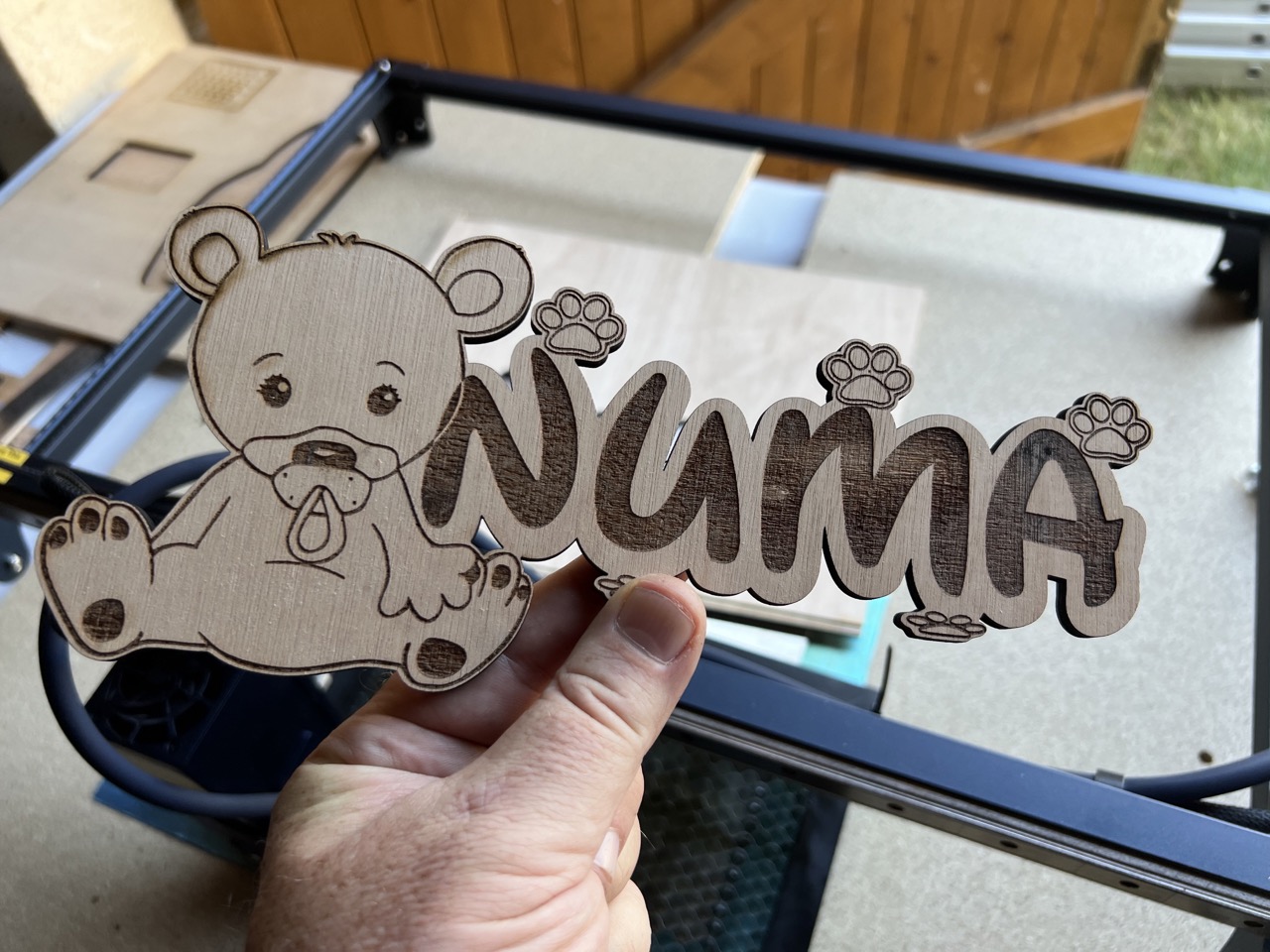

- Un projet découpe et gravure conçu de A à Z avec Lightburn
Pour la découpe, sachez que le moindre décalage de focalisation, planéité du bois ou du plan de travail peut altérer la qualité de découpe. Il faut aussi veiller à ce que la sortie de la buse et la lentille restent propres.

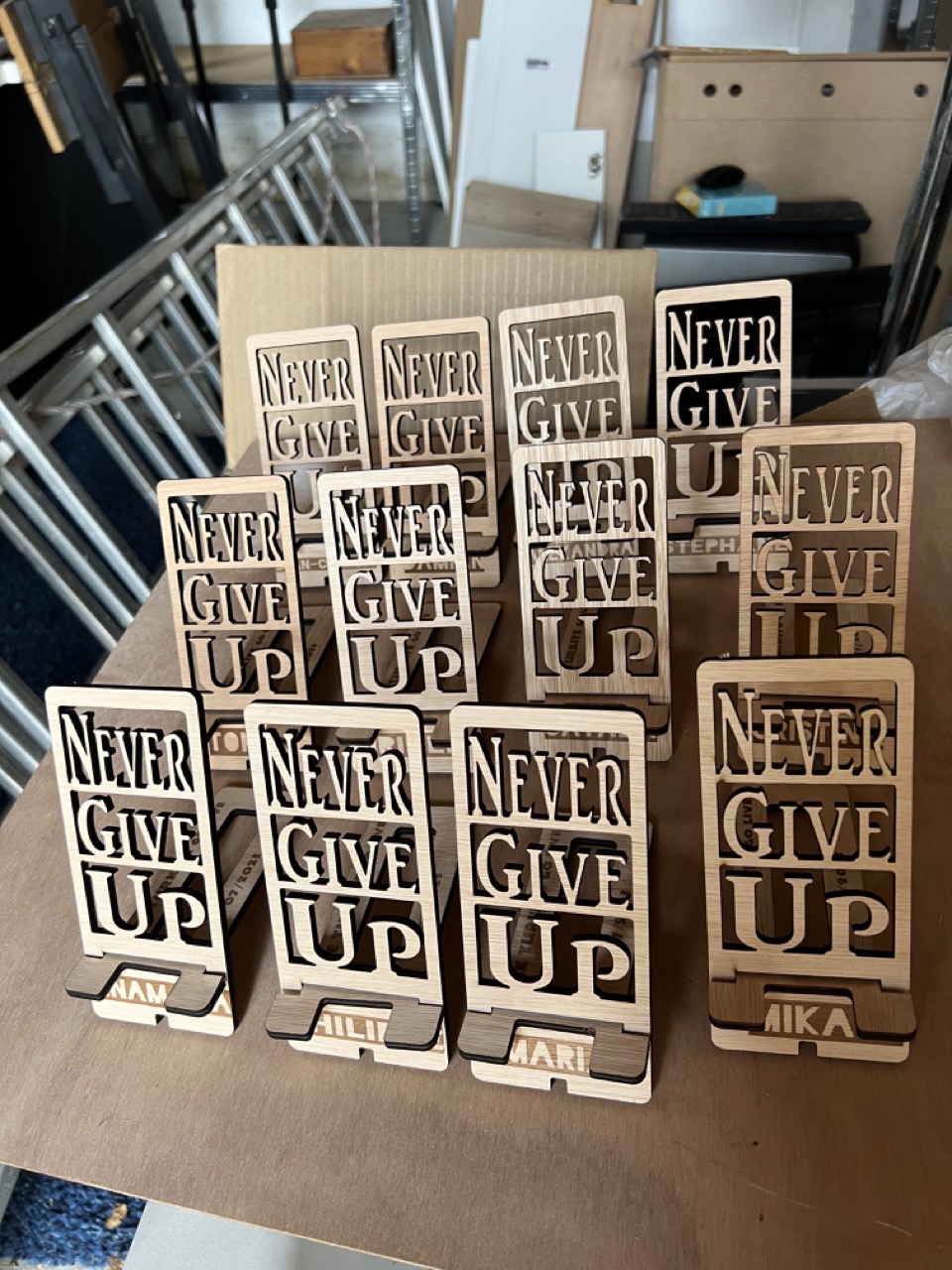

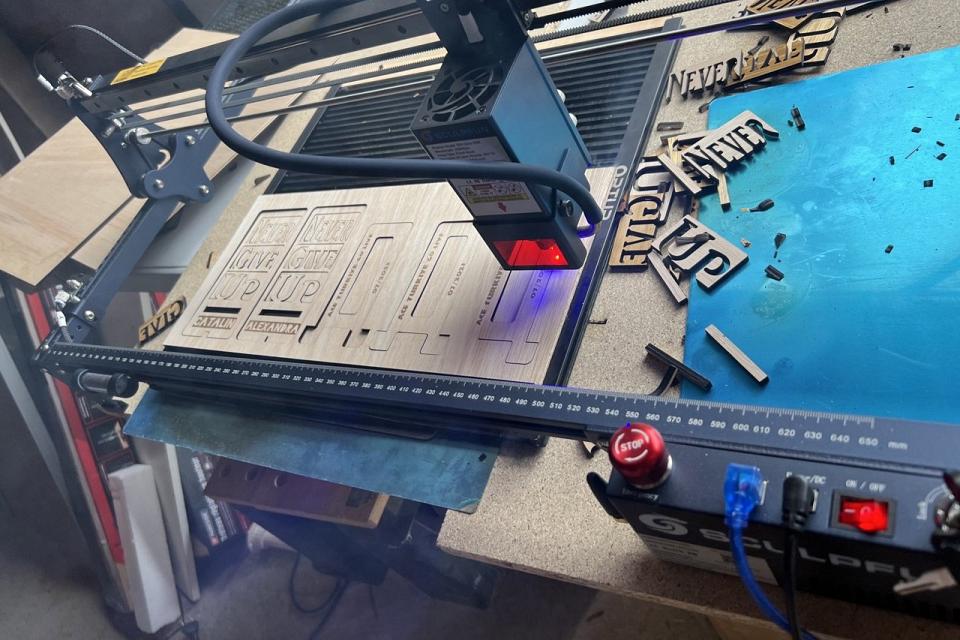

Cherchant un cadeau pour mes collègues, j’ai découpé toute une série de supports smartphone personnalisés. Lancer un minibusiness avec ce type de machine est possible.

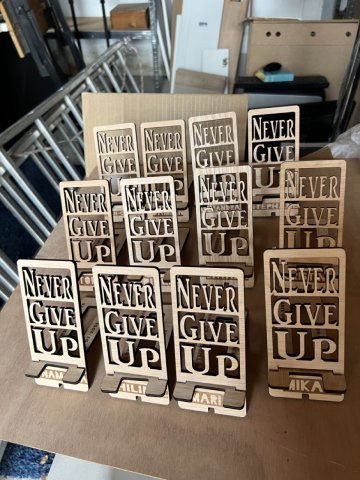

- Et une douzaine de porte smartphone personnalisés en un temps raisonnable crées par Lightburn
La pompe Air Assist fournie est efficace et permet des découpes nettes.
Elle est de plus très silencieuse et ne vibre en raison d’amortisseur sur ses pieds.
S30 Pro Max, Évolutivité et options : 3/5
Avec la série S30 Ultra, pas besoin de payer plus avoir un kit d’extension ou encore une pompe pour le système Air assist.
Je vous recommande cependant d’acheter un support Nid d’abeille pour aider à la découpe. En promotion, comptez autour de 50€ la plateforme de 40 * 40 cm.
Je n’ai pas trouvé de caisson extracteur de fumée.
La marque propose aussi son propre Rotary Roller pour les gravures sur des bouteilles ou verre.
S30 Pro Max, retour d’expérience : 3,5/5
La Sculpfun S30 Ultra est un produit fiable sans mauvaise surprise en raison de sa simplicité.
Le système de focalisation par usage d’une cale est adapté pour la gravure, mais pas pour de la découpe précise. Il faut pour rappel décaler vers le bas de la moitié de l’épaisseur à découper.
Sculpfun devrait proposer des cales de plusieurs hauteurs si la marque n’envisage pas un système plus moderne. Le bouclier ne gène plus pour l’usage de la cale ce qui était le cas de la version Pro Max.

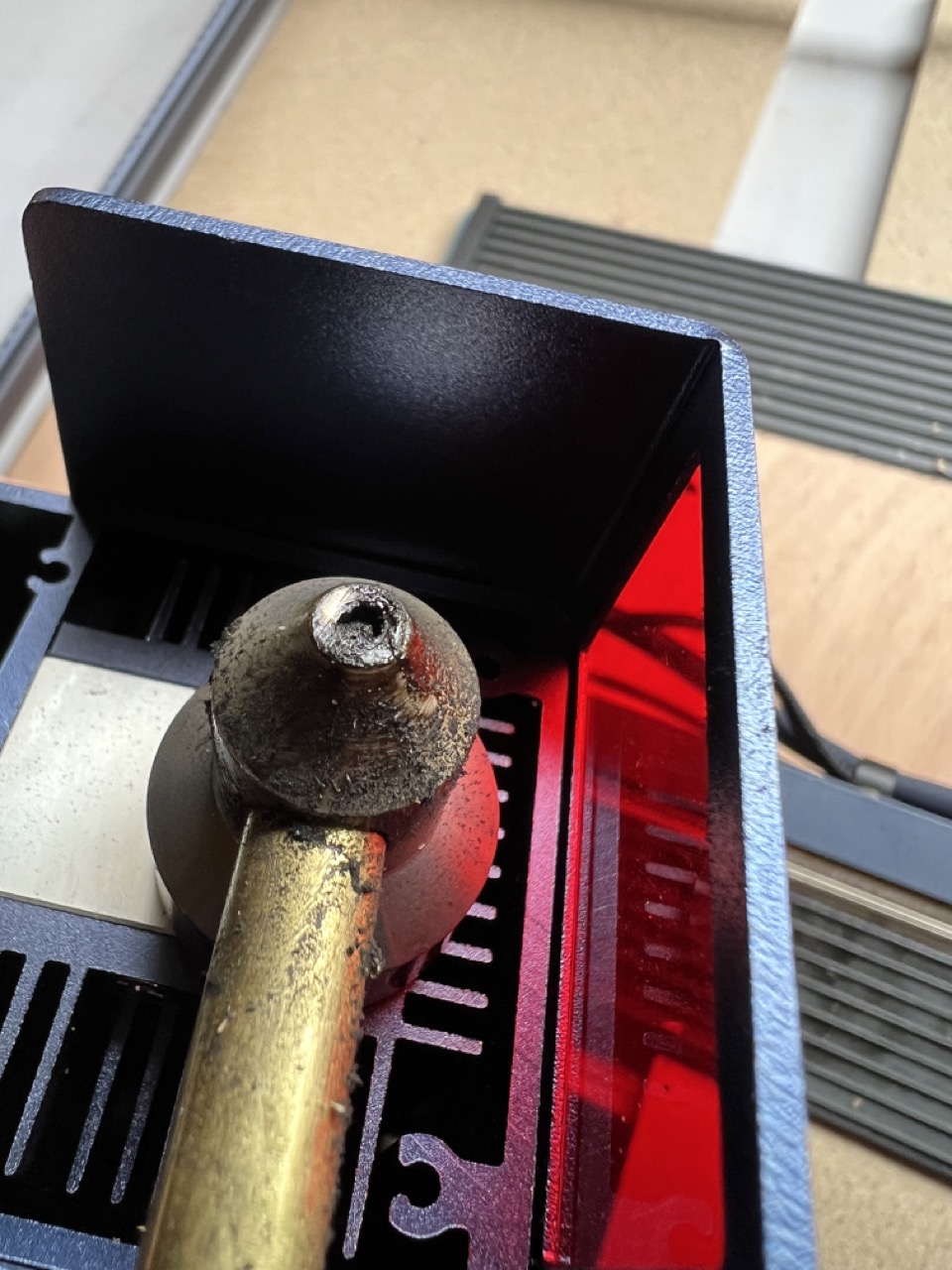

- La découpe peut salir la buse
Après quelques gravures, la buse va se retrouver rapidement très sale car elle grave assez proche de la surface. Il y a alors perte d’efficacité en découpe.

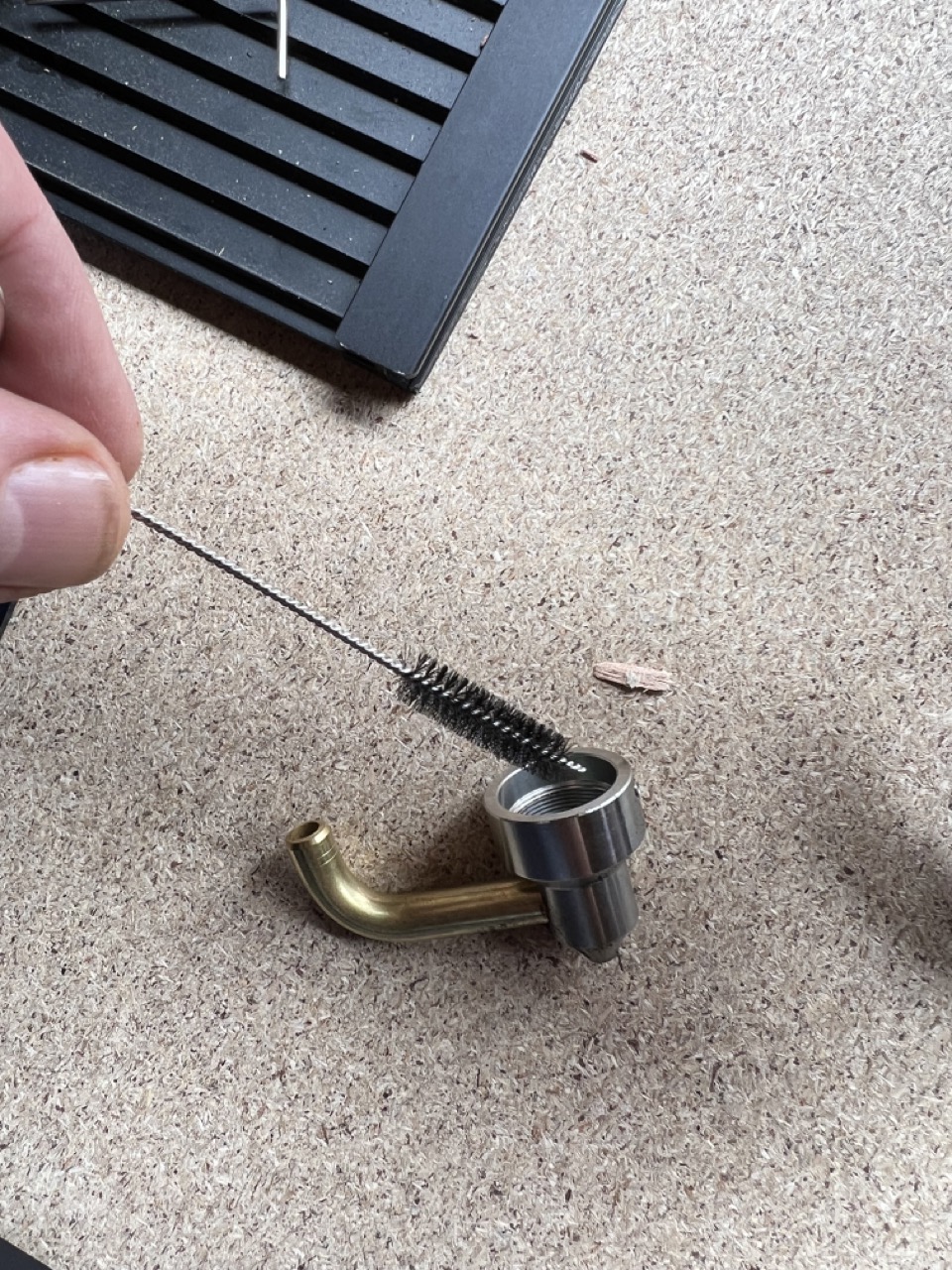

ll faut régulièrement nettoyer la buse par les petits goupillons fournis et décrasser la lentille par le chiffon doux.

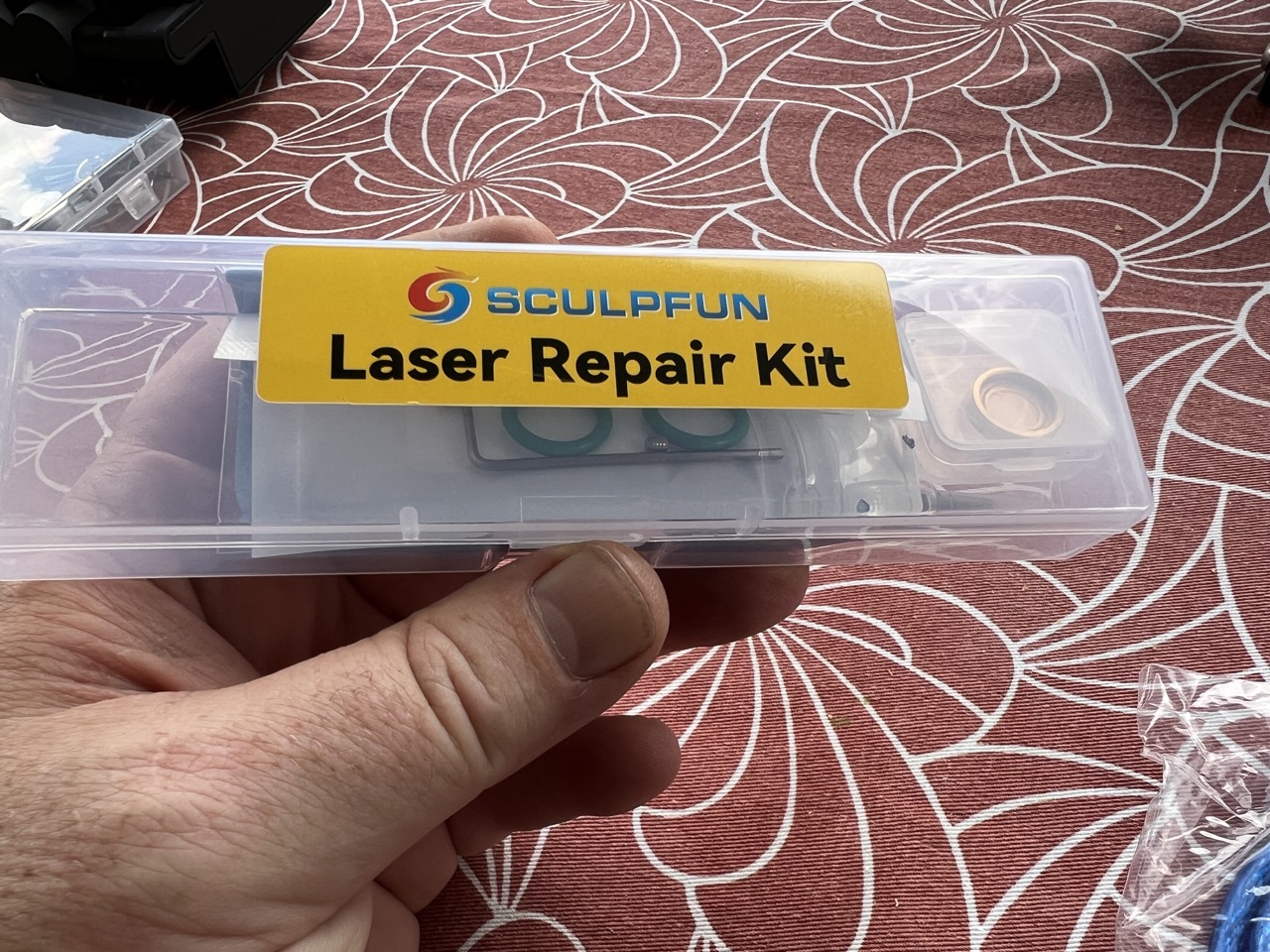

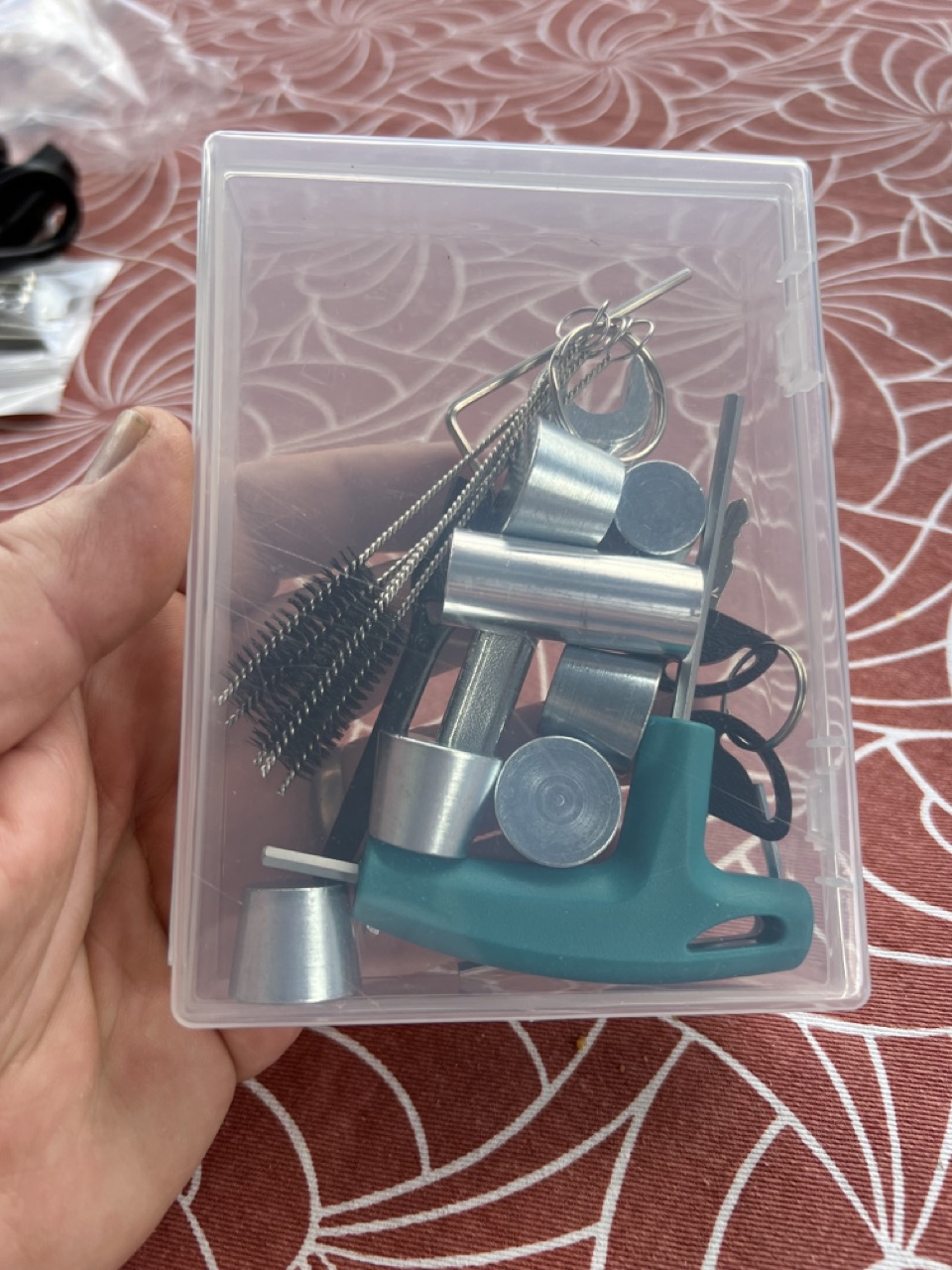

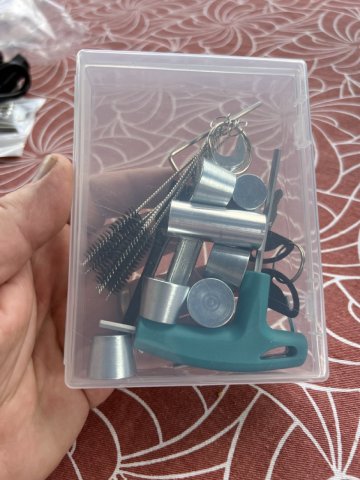

- Le kit d’entretien
Pour ce qui est de la lentille elle-même, Sculpfun fourni un kit de remplacement. Il est possible d’en acheter d’autres kits à petit prix. C’est la seule marque que je connaisse qui considère cet aspect maintenance.
S30 Pro Max, Prix, disponibilité : 3/5
Niveau distribution, La marque Sculpfun est bien distribuée. Elle est proposée avec les meilleurs tarifs dans les entrepôts Europe de mes boutiques de référence.
Le prix des machines de gravure Laser S30 ULTRA dépend de la puissance de la tête laser. Tout le reste est identique et il est important de bien cerner ses besoins. La puissance se monnaye chèrement.
Voici les meilleurs tarifs que j’ai trouvés chez la boutique de confiance Geekbuying en Stock Europe livraison gratuite sans frais annexes à craindre. Il y a en ce moment un plateau nid d’abeille offert (val 50€ environ).
| SCULPFUN S30 Ultra 11 W | NNNS30ULTRA10 | 379€ |
| SCULPFUN S30 Ultra 22W, | NNS30ULTRA20 | 679€ |
| SCULPFUN S30 Ultra 33W | NNNS30ULTRA30 | 879€ |
Une 30 watts pour la découpe et gravure métal
J’utilise pour mes tests de machine de gravure Laser une matrice de notation qui me permet objectivement de comparer les machines entre elles.
la Sculpfun S30 Pro Ultra de mon test obtient un score de 67/100. S’agissant de ma première machine dans cette gamme W 30 W, je n’ai pour l’instant pas de classement.
Elle sera un bon produit pour qui cherche une machine
- simple à utiliser et à maintenir
- pour des travaux de découpe
- pour de la gravure sur matière dure dont le métal
- POur des projets de grande taille
Elle ne conviendra pas à qui veut aller vite pour de la gravure.
| Critère | Note | Coeff | Total |
|---|---|---|---|
| Emballage et montage | 3,5 | 1 | 3,5 |
| Conception générale | 3,5 | 2 | 7 |
| Sécurités | 2 | 2 | 4 |
| Logiciel | 3 | 2 | 6 |
| Performance Laser en gravure | 3 | 3 | 9 |
| Performance en découpe | 5 | 3 | 15 |
| Retour d’expérience | 3,5 | 3 | 10,5 |
| Évolutivité et options | 3 | 1 | 3 |
| Prix, disponibilité | 3 | 3 | 9 |
| Total | 67/100 |
Sculpfun S30 Pro Ultra, LE VERDICT :
Avec la S30 Ultra version 33 watts, Sculpfun propose un laser puissant qui sait bien découper du bois ou graver du métal. Ce surcroit de puissance aurait eu un fort intérêt si la machine était par ailleurs rapide. Mais ce n’est pas le cas.
| Les points forts |
|---|
| Machine simple donc fiable |
| Grande surface |
| Kit d’entretien |
| Prix médian |
| A Améliorer |
|---|
| Manque de vitesse |
| Peu de système sécurités |
| Application mobile |
| Encombrement |
| Focalisation par cale |
