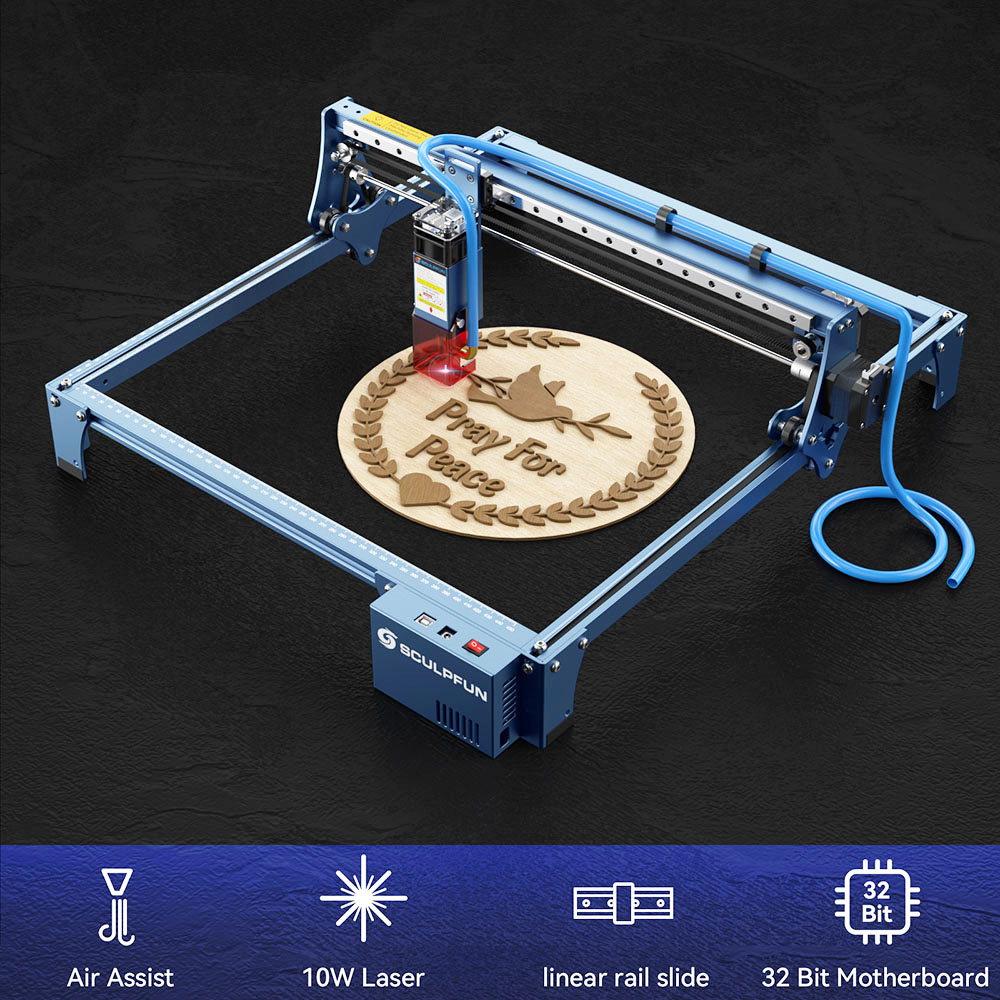

Test Sculpfun S10, une graveuse Laser 10 W pensée pour la découpe

  Graveur Laser Graveur Laser 10 Watts Sculpfun

Tu en as vu une, tu les as vu toutes ! C’est un peu le sentiment que j’ai ressenti en déballant la machine de gravure Sculpfun S10.

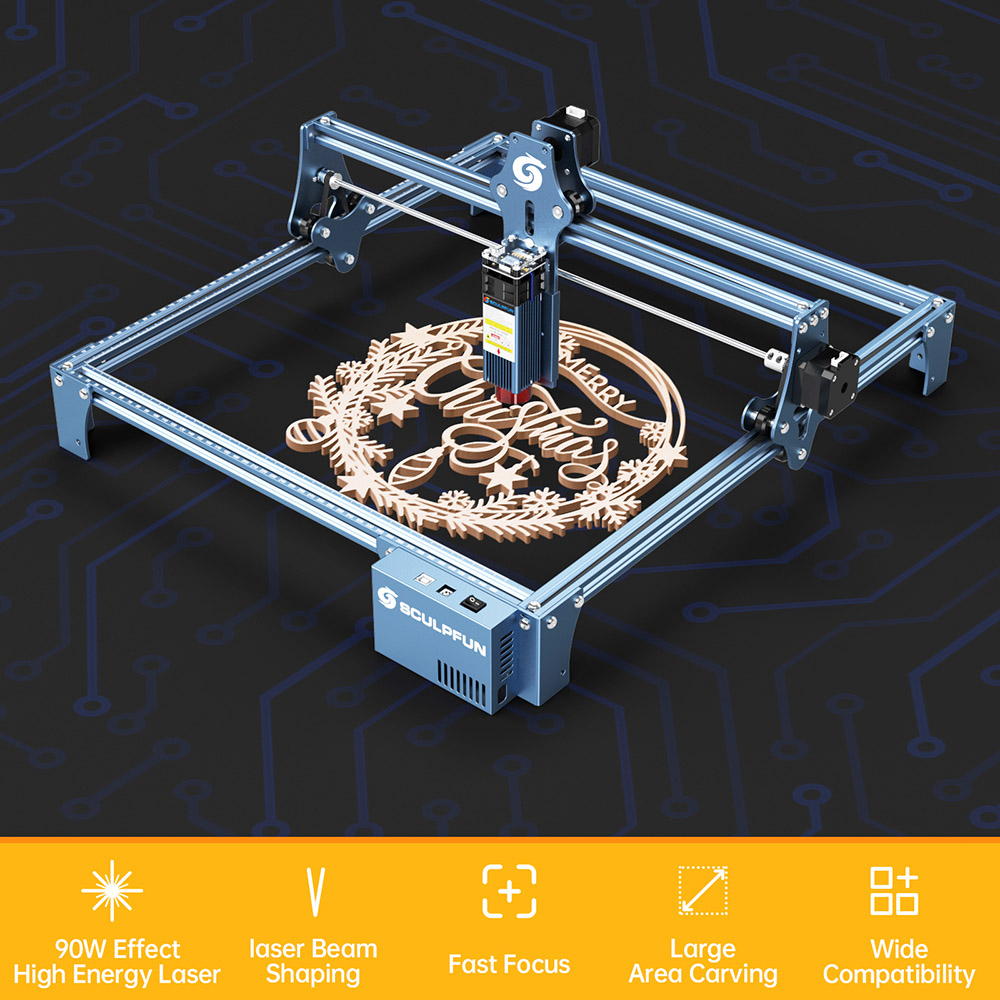

La dernière Sculpfun S10 est en effet dans sa conception très proche de la précédente génération Sculpfun S9 ici en test.

Sculpfun a amélioré sa S9 en intégrant une tête laser deux fois plus puissante avec système Air assist. Il en a profité pour optimiser le système de rail sur lequel coulisse la tête. Pour le reste, c’est la même machine.

La fiche technique de la Laser Sculpfun S10

Caractéristique	Valeur
A Assembler	Oui < 20 minutes
Taille machine
Taille Gravure	410 x 400 Mm

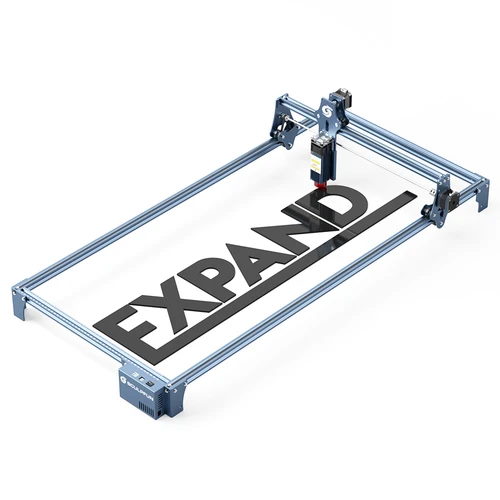

Surface extensible	oui, 950 x 410
Règle sur profilé	Oui
Voyants de fonctionnement	2
Puissance en entrée
Puissance Laser	DIODE 10 w
Diamètre du spot	0.08 * 0.08 mm
Focale	Fixe
Distance Focale	50 mm
Vitesse maximale	NC
Alimentation	12 V
Carte mère	32 Bits
Système Embarqué	GRBL
Capteur fin de course	Non, option en DIY
Controleur Hors ligne	Non
Bouton arret urgence	Oui (interrupteur)
Capteur flamme	Non
Capteur Mouvement	Non
Autre sécurité	Non
Wifi	Non
Pilotage via application mobile	Non
Logiciels compatibles	LaserGRBL, Lightburn
Accessoires/consommables	Lunettes, consommables de test
Options	Kit extension, compresseur, Support découpe nid d’abeille

Emballage et montage : 3.5/5

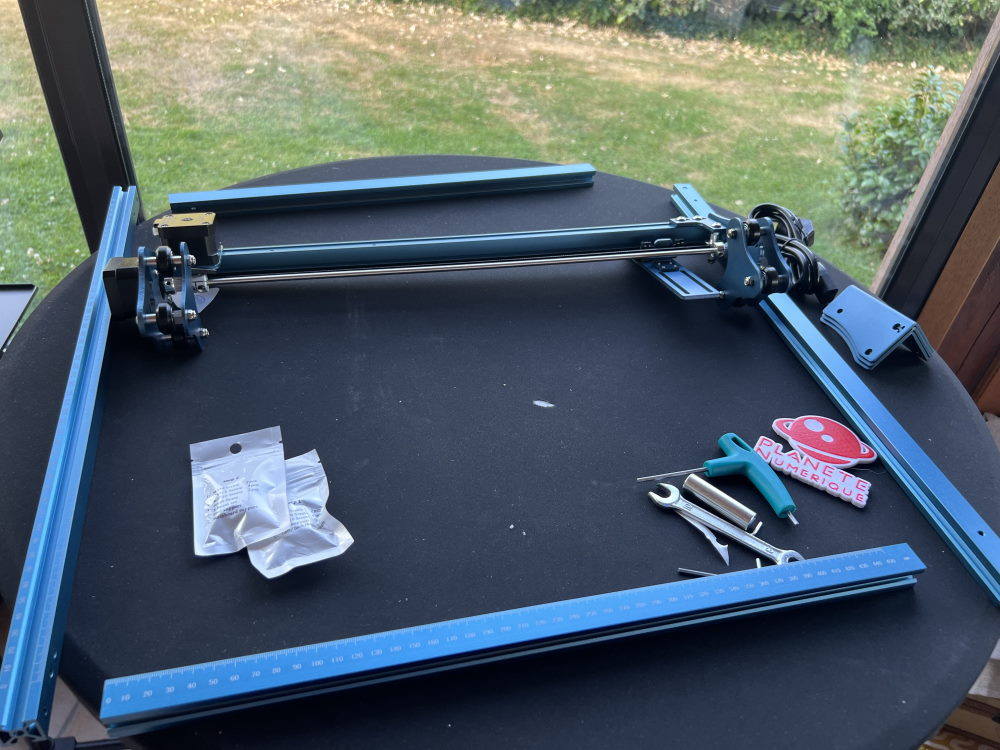

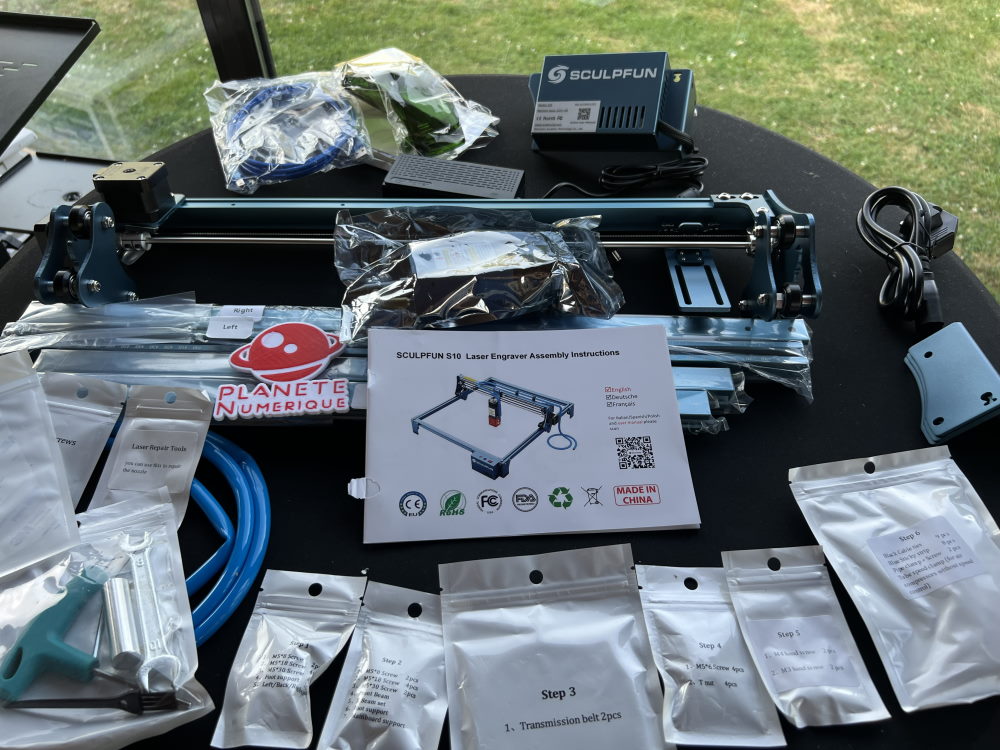

Comme toutes les graveuses laser du marché, la Sculpfun S10 est livrée en kit. Il faut l’assembler ce qui prends une vingtaine de minutes.

c

Il n’y a aucun piège pour cet assemblage. Les étapes sont bien documentées. J’apprécie que les visseries soient regroupées par étapes dans des petits sachets.

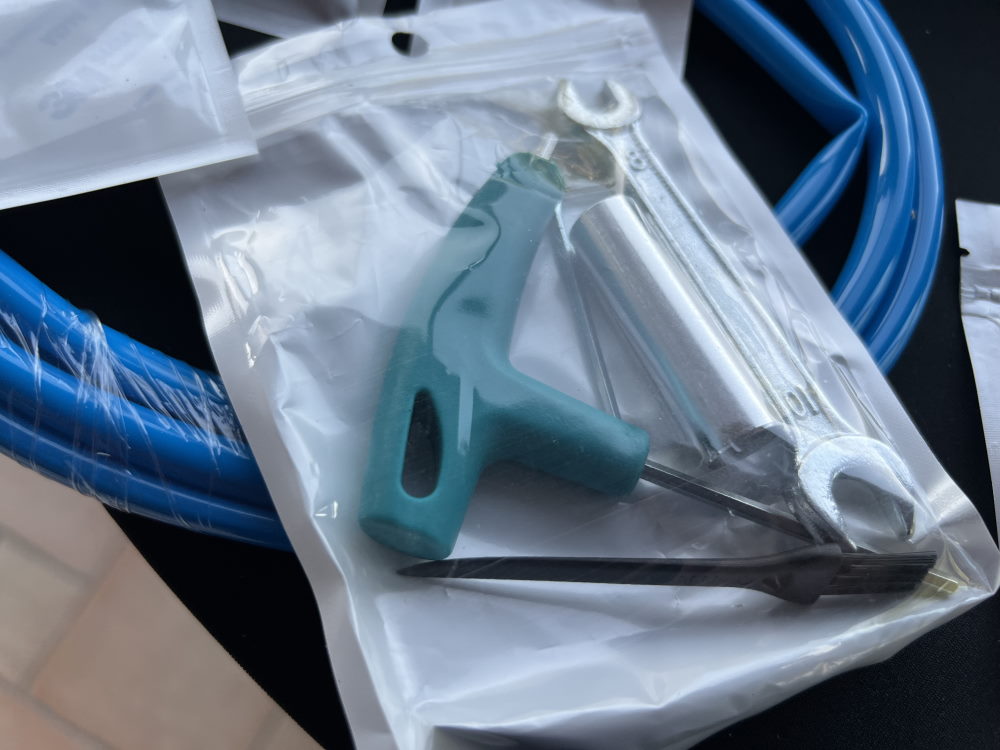

Sculpfun fourni les outils de montages ainsi que quelques pièces et écrou supplémentaires identifiés comme tels.

Niveau consommable de test, vous avez 2 planches de balsa.
Une paire de lunette de protection basique, un pinceau et une gauge de réglage du laser sont fournies par ailleurs.

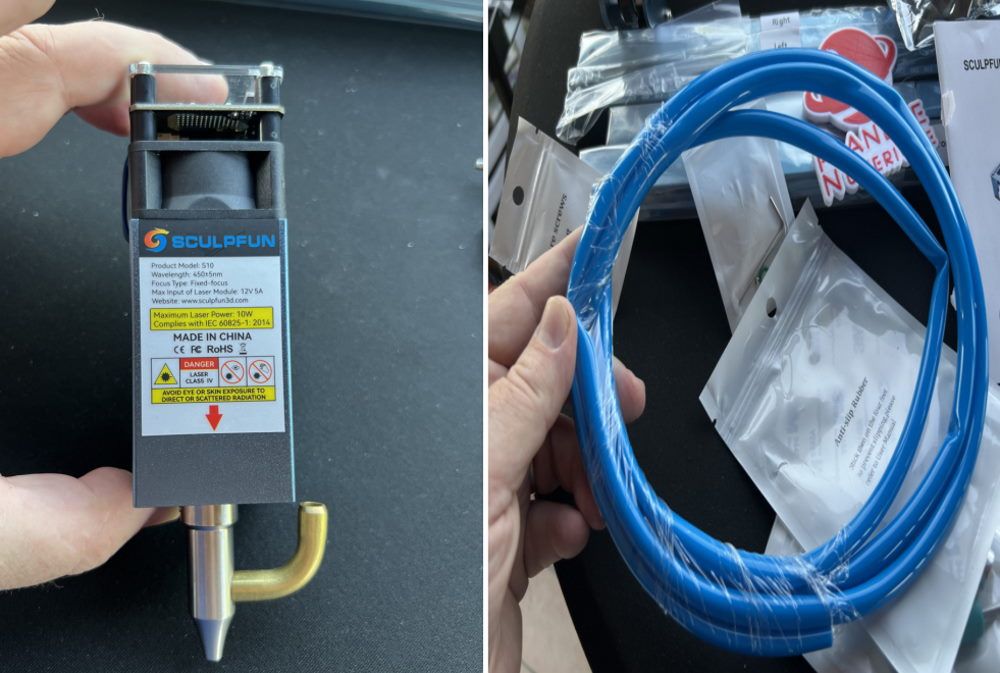

Sculpfun choisi de vendre sa S10 avec une nouvelle tête de gravure équipée d’un kit Air Assist. Elle comporte une buse métal avec un tuyau qui permet de connecter un compresseur (en option).

Le pré-équipement Air Assist de la Scupfun S10

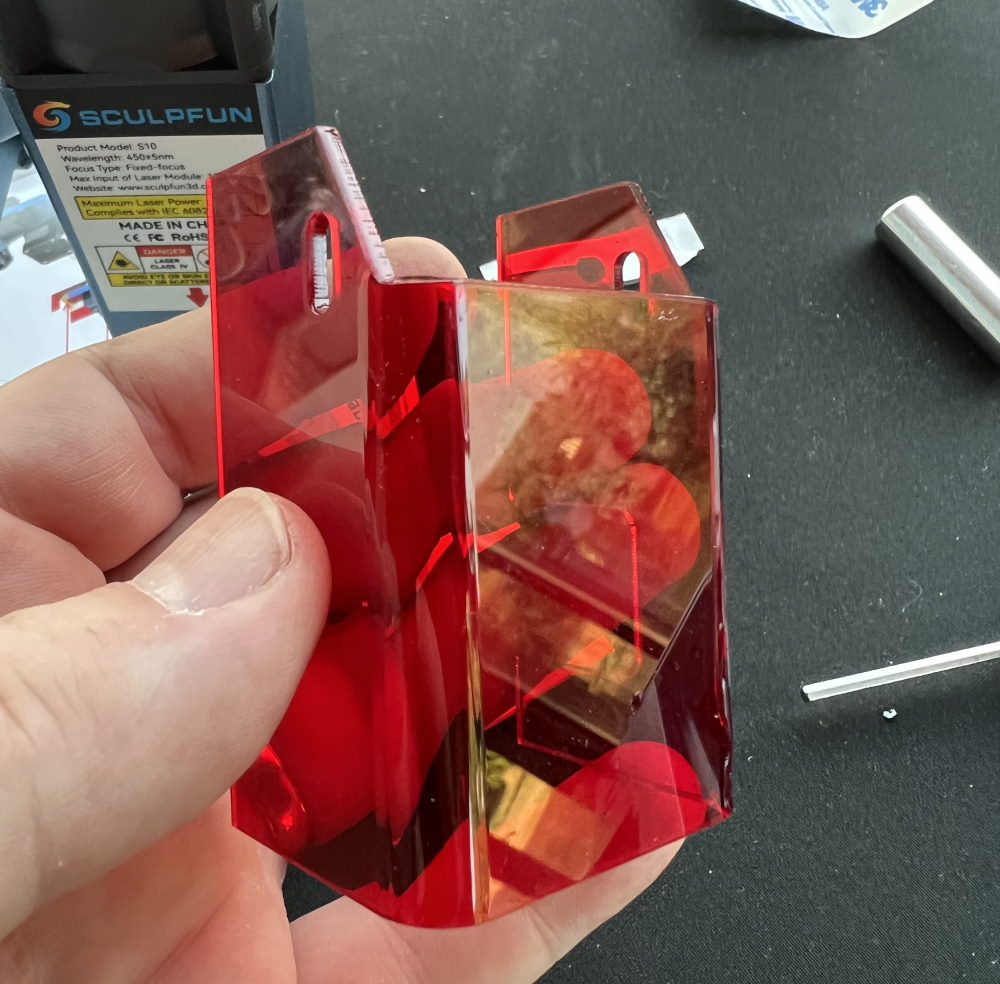

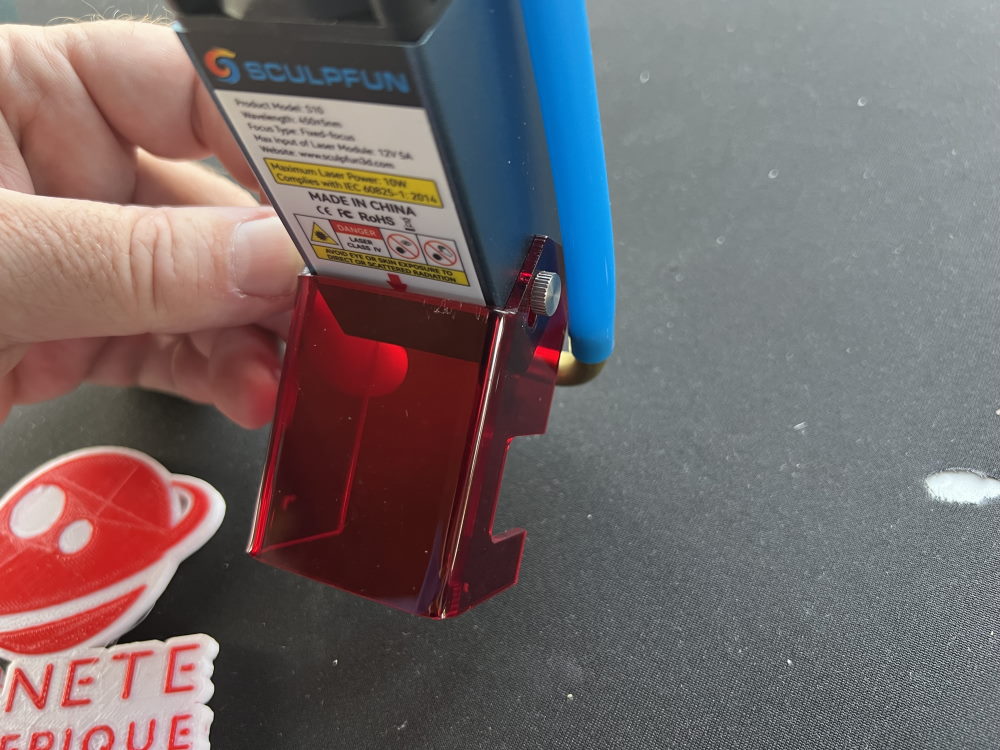

Cette tête dispose d’un cache pour filtrer la lumière. Je ne l’avais pas vu dans l’emballage dans un premier temps.

Sculpfun S10, conception générale : 3/5

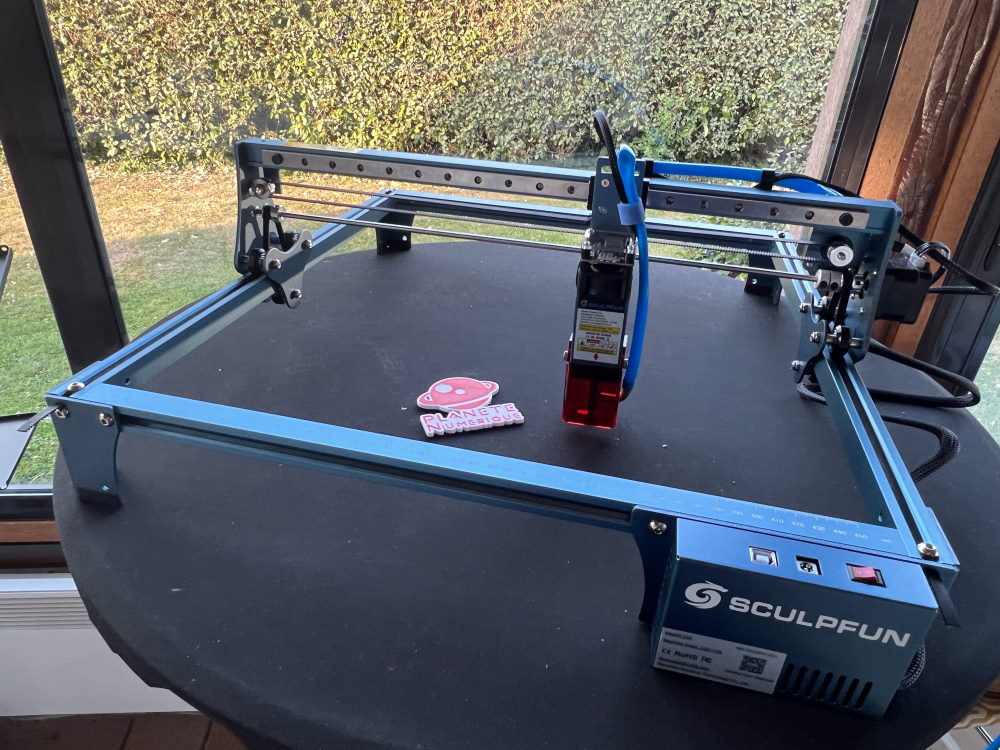

La Sculpfun S10 est une machine de gravure assez basique dans sa conception et en deçà de beaucoup des compétiteurs.
J’aurais espéré une évolution pour cette nouvelle génération.

Je suis surtout déçu de ne toujours pas trouver de capteurs de fin de course (end-stop.
Pour des projets un peu complexes et répétitifs, ces capteurs apportent du confort car la machine se repositionne toujours précisément.

Tout comme la S9, il est possible d’en ajouter a peu de frais car la carte mère est équipée des entrées. Cependant le nouveau rail ne permet pas d’utiliser un système de fixation via un écrou en T pour le système que j’avais mis en œuvre sur la S9.
Je vais rechercher une nouvelle solution et vous tenir informé dans cet article prochainement.

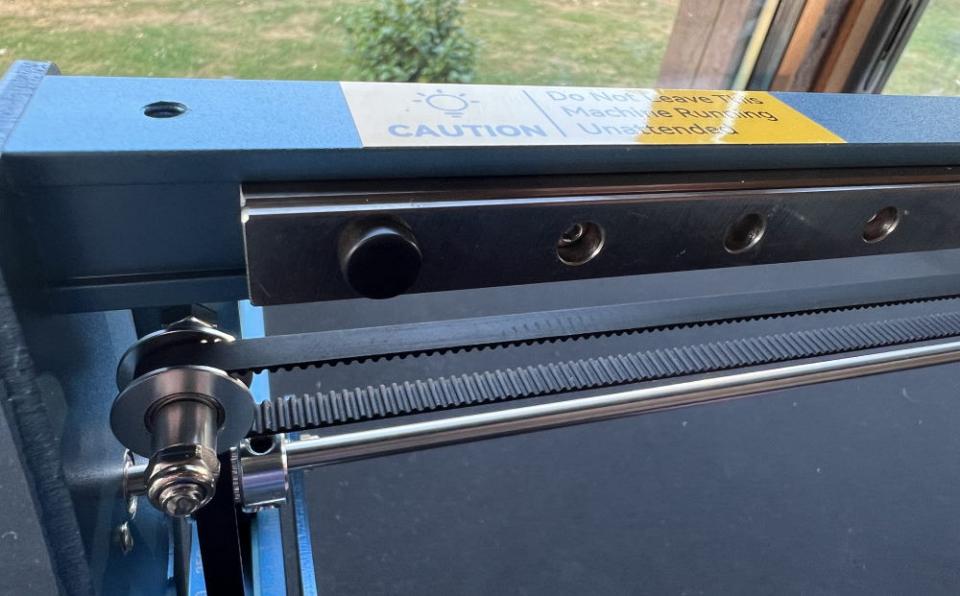

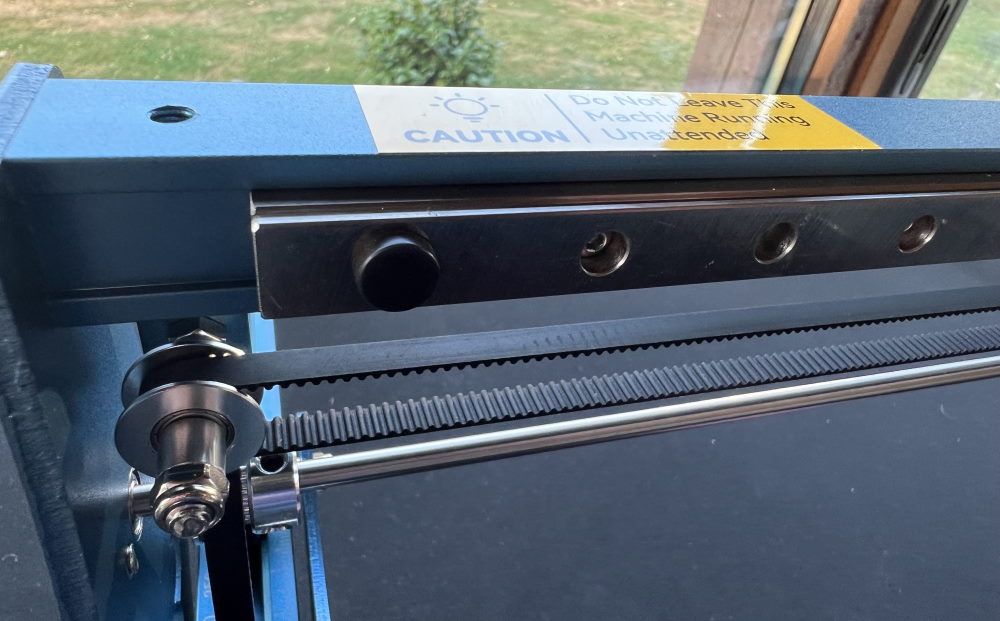

Le nouveau rail

La S10 est différente de la S9 par un nouveau rail métallique qui supporte la tête de gravure. Il est selon le constructeur plus précis que le système à 3 roues excentriques. Cela reste théorique.

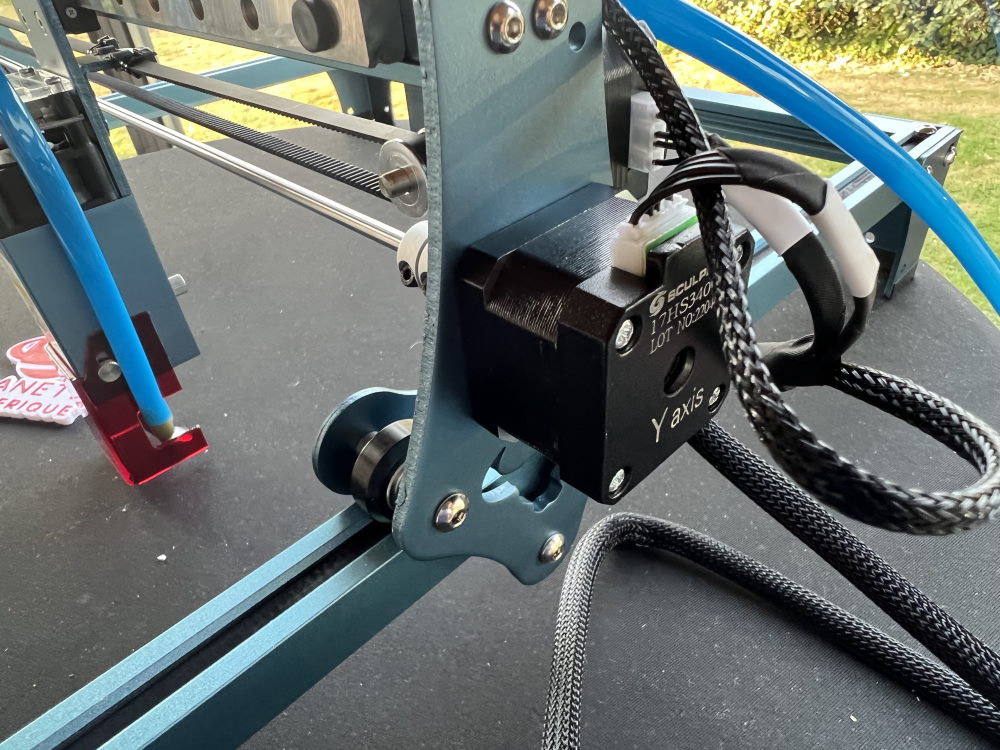

Il n’y a qu’un seul moteur pour le déplacement en axe Y.

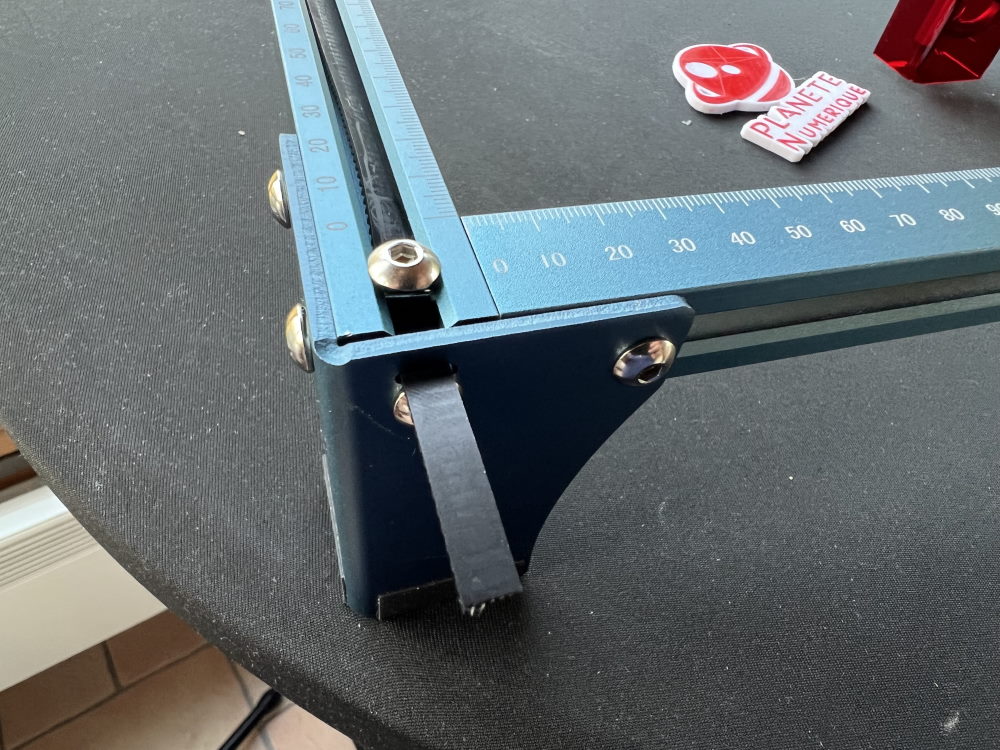

Les profilés proposent une sérigraphie sur les axes X et Y.
Les câbles sont propres car placés dans des tresses et ils ne s’emmêlent pas.

Le bloc de contrôle est situé à l’avant à droite. Il intègre carte mère et connectique Cette position est peu pratique pour une évolution avec des end stop car il faut un très long câble pour raccorder le capteur de gauche sur le rail X.

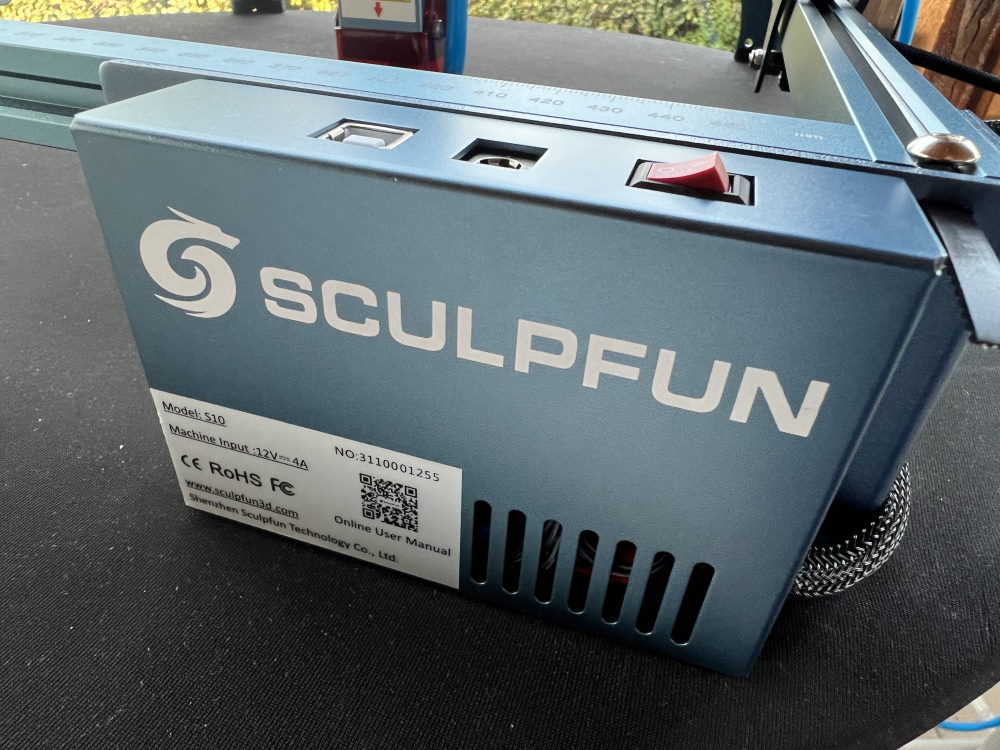

Le bloc de contrôle

Ce bloc propose les raccordements alimentation et USB sur le dessus.
Il n’a pas de voyant de fonctionnement autre que la lumière de l’interrupteur général.

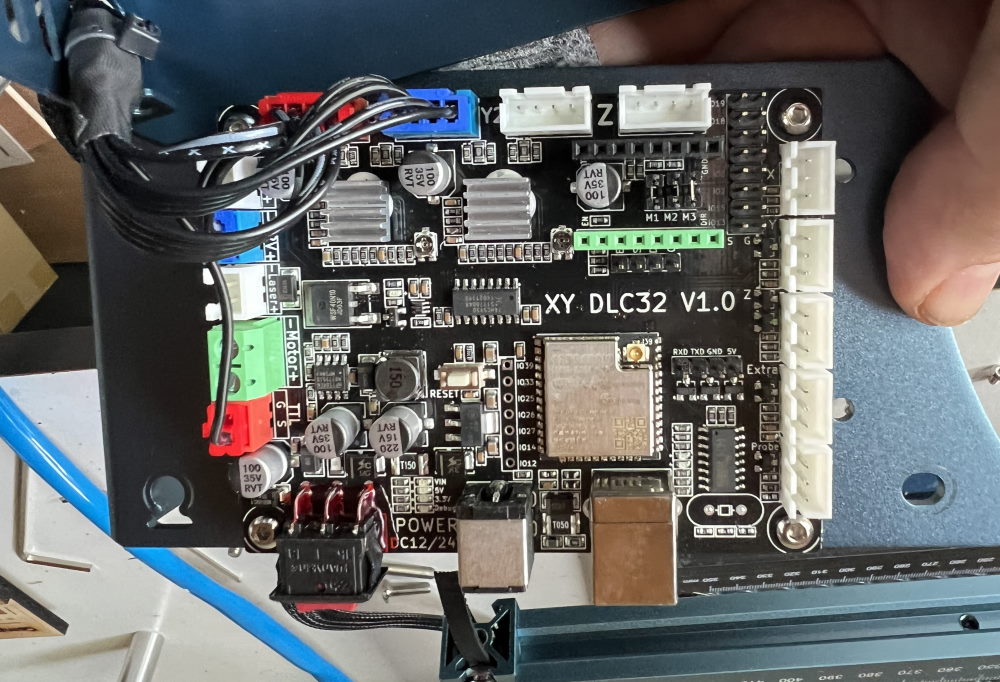

La carte est évolutive End-Stop

La carte mère est une classique Makerbase MKS DLC32 en version 1.0. Ce type de carte est utilisée par beaucoup de constructeurs qui ne peuvent s’offrir une R&D pour concevoir leur carte.

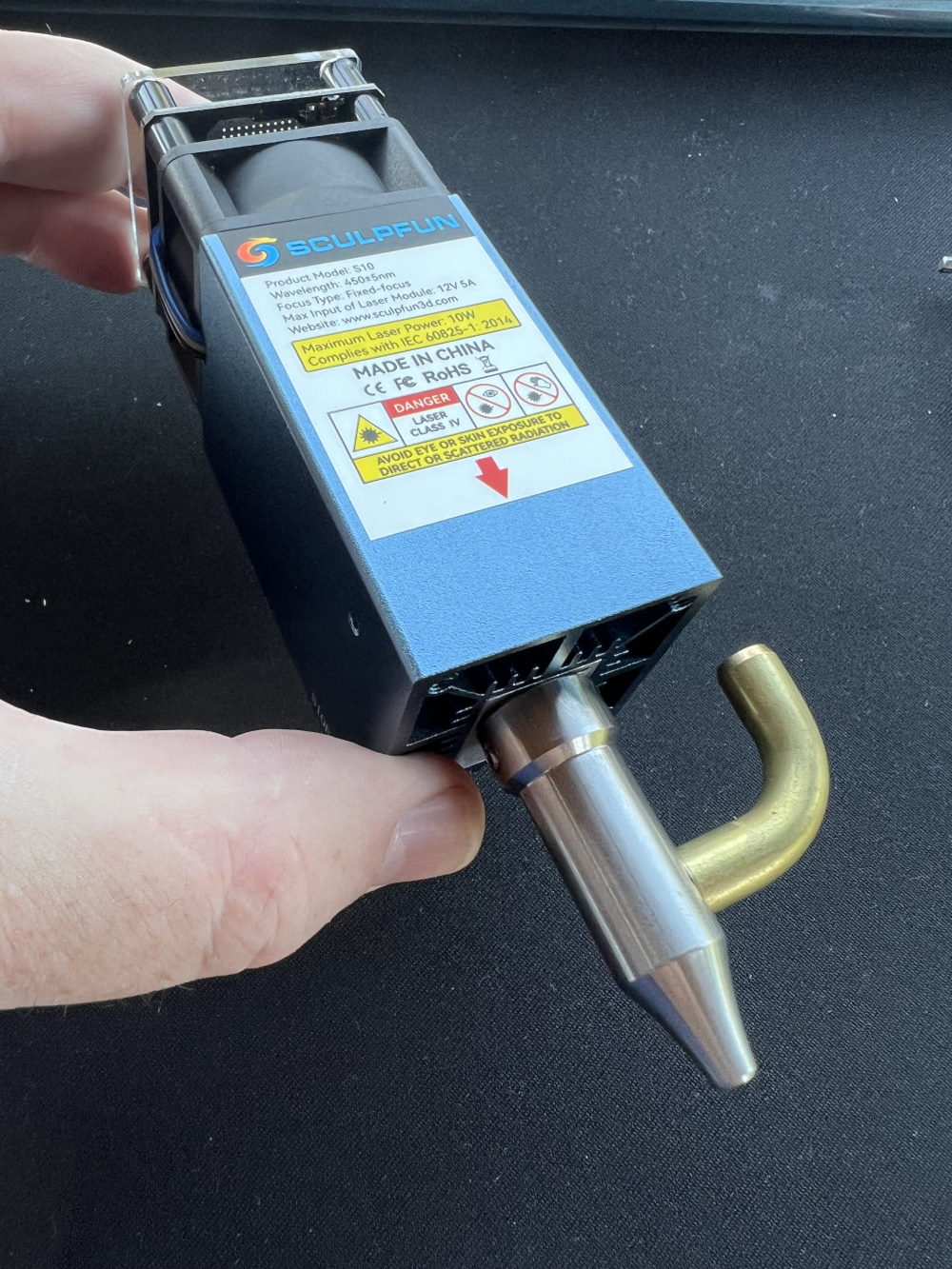

La nouvelle tête Diode 10 W

La tête Laser est un modèle DIODE à focale fixe ce qui est maintenant la norme. Il n’y a pas besoin de faire le point via une molette mais simplement de positionner le dispositif à 50 mm de la surface à graver.

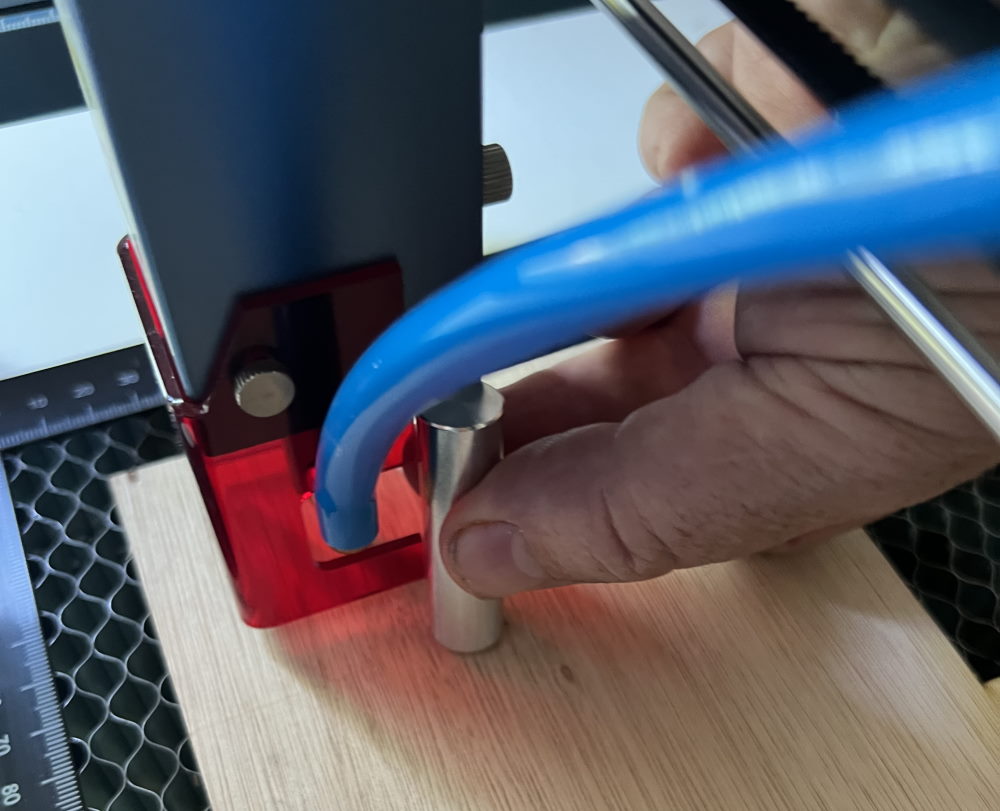

La gauge

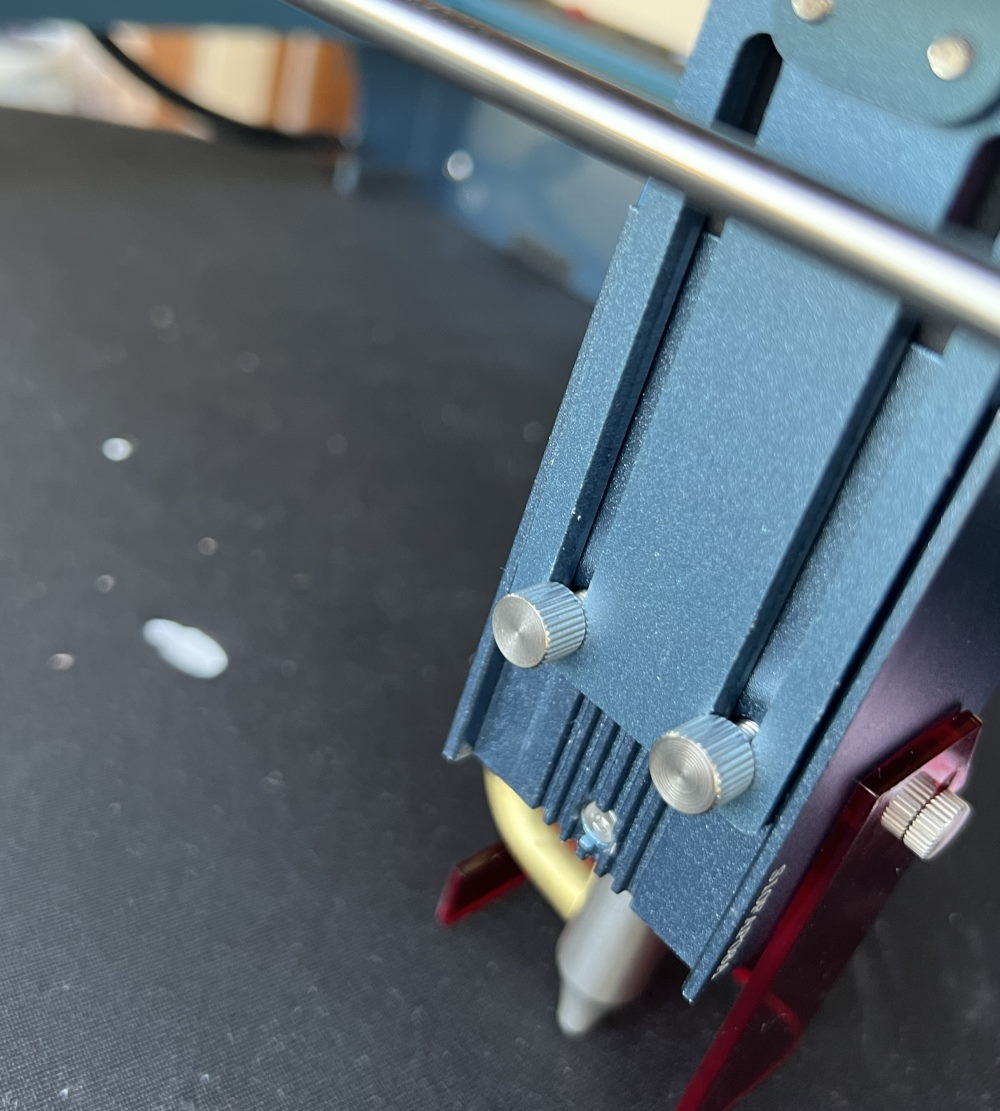

La S10 propose un système de coulisse avec 2 vis de blocage pour monter ou abaisser la tête. Ce système est stable et assez ergonomique.
Sculpfun fourni une gauge métallique pour aider au positionnement précis.

Le système de coulisse

Sculpfun S10, logiciel : 3/5

Rien, de nouveau côté connectivité ou logiciel.
Pour piloter la graveuse Laser, vous avez le choix classique de LaserGRBL (Gratuit) ou LightBurn (PAYANT, 30 jours d’essais). Cela devient le minium syndical quand la concurrence comme la COMGO Z1 moins chère ou encore la Ortur Laser Master PRO 3 propose un pilotage via application mobile et en WIFI.

Sculpfun S10, Sécurité : 2.5/5

Minimum syndical également au niveau dispositifs de sécurité. Un bouclier protège les yeux du laser.

Le bouclier est relevable

Il y a ensuite l’interrupteur pour un arrêt d’urgence

Une graveuse laser ne doit jamais rester sans supervision humaine ce qui limite les risques mais je me suis habitué à avoir des dispositifs annexes pour me rassurer.
De nouveau la concurrence fait souvent mieux avec par exemple :

• Détection de mouvement du châssis
• Détection de flamme
• Détection d’immobilité de la tête laser

Pour vous protéger de manière optimale, vous pouvez acheter en complément le caisson/housse de protection graveuse laser universelle COMGO. Il est compatible avec la Sculpfun S10.

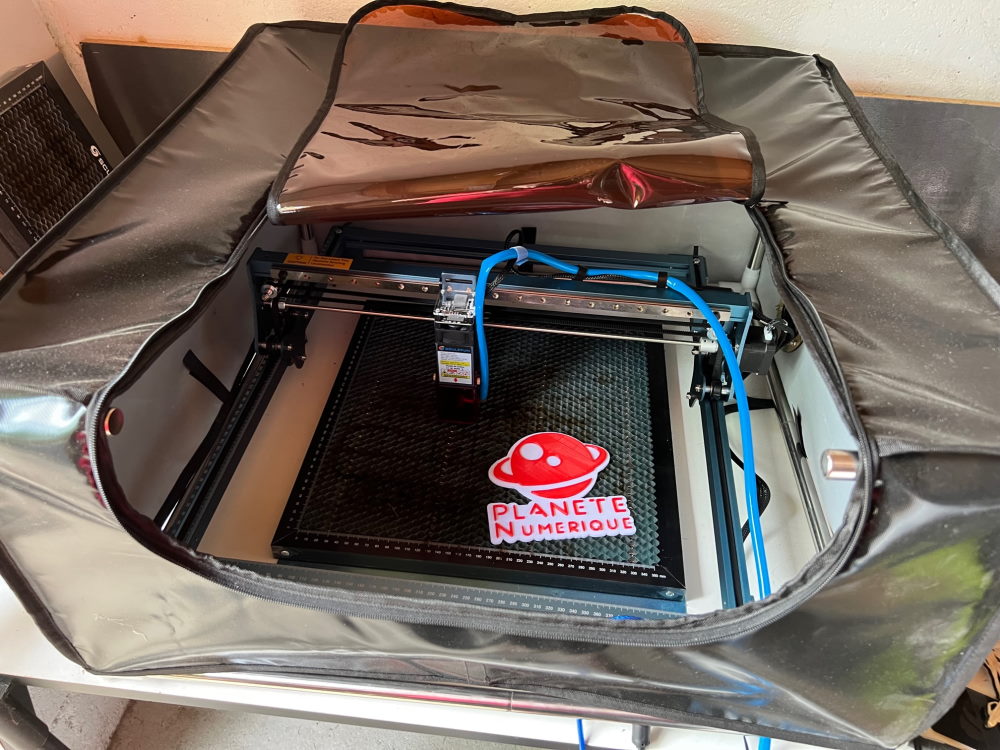

Le caisson COMGO est compatible avec la Sculpfun S10

Sculpfun S10, Performance Laser en gravure 4/5

Pour le test de gravure, j’ai utilisé mon fichier benchmark de manière à comparer les machines de gravure 10 W de manière standardisée.

Mon projet gravé via Lightburn permet de juger de la modulation de puissance du laser en ajustant vitesse entre 3000 et 6000 mm/minute et pourcentage de puissance de 10 à 100%.

Ce type de test permet de déterminer quel couple vitesse/puissance correspond le mieux à votre support. A qualité égale, choisissez le plus rapide.

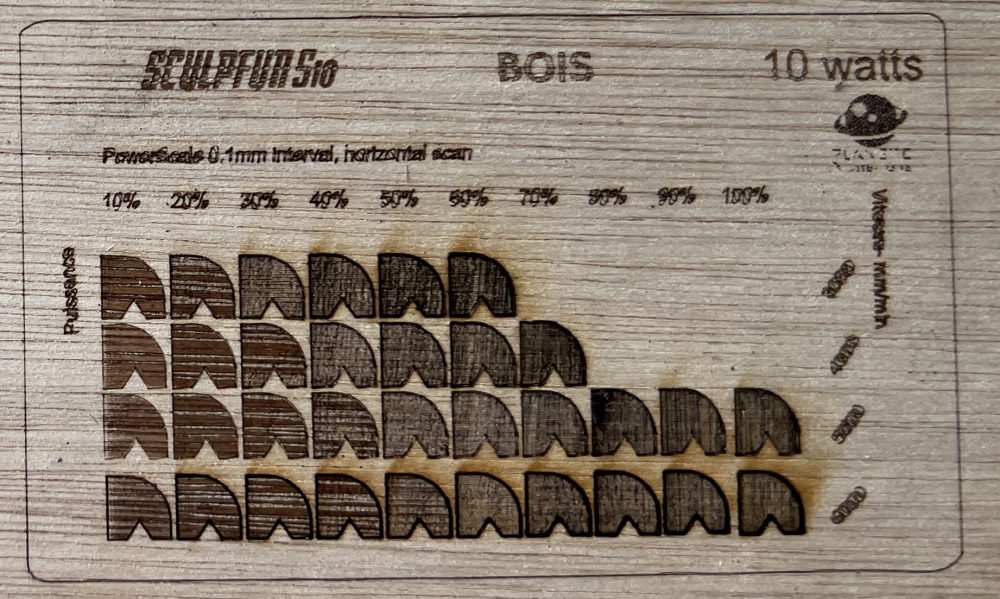

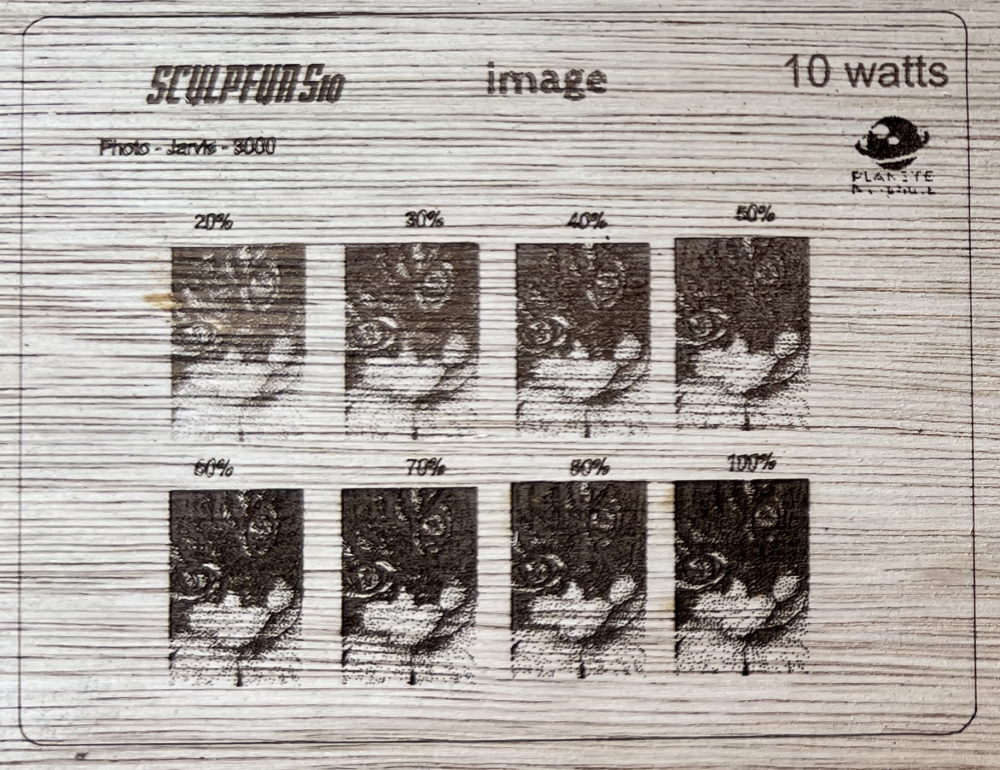

Benchmark gravure Bois Sculpfun S10

Benchmark gravure Bois Sculpfun S10

Le laser est bien plus puissant que la S9 / 5 watts sans aucune question.
Après comme vous pouvez le visualiser, les résultats sont étonnants car la vitesse ne semble pas modifier fondamentalement la force de gravure. Cela est peut être du à la diffusion d’air du ventilateur intégrée au dessus de la tête qui est plus efficace à basse vitesse.
A 6000 mm / minute, il y a de bons résultats avec seulement 20% de puissance. Il est donc possible d’augmenter encore la vitesse mais attention alors à la précision car il peut y avoir des vibrations.
Ce test démontre qu’il n’y a pas de bug dans le firmware de la machine car tous les blocs sont bien remplis.

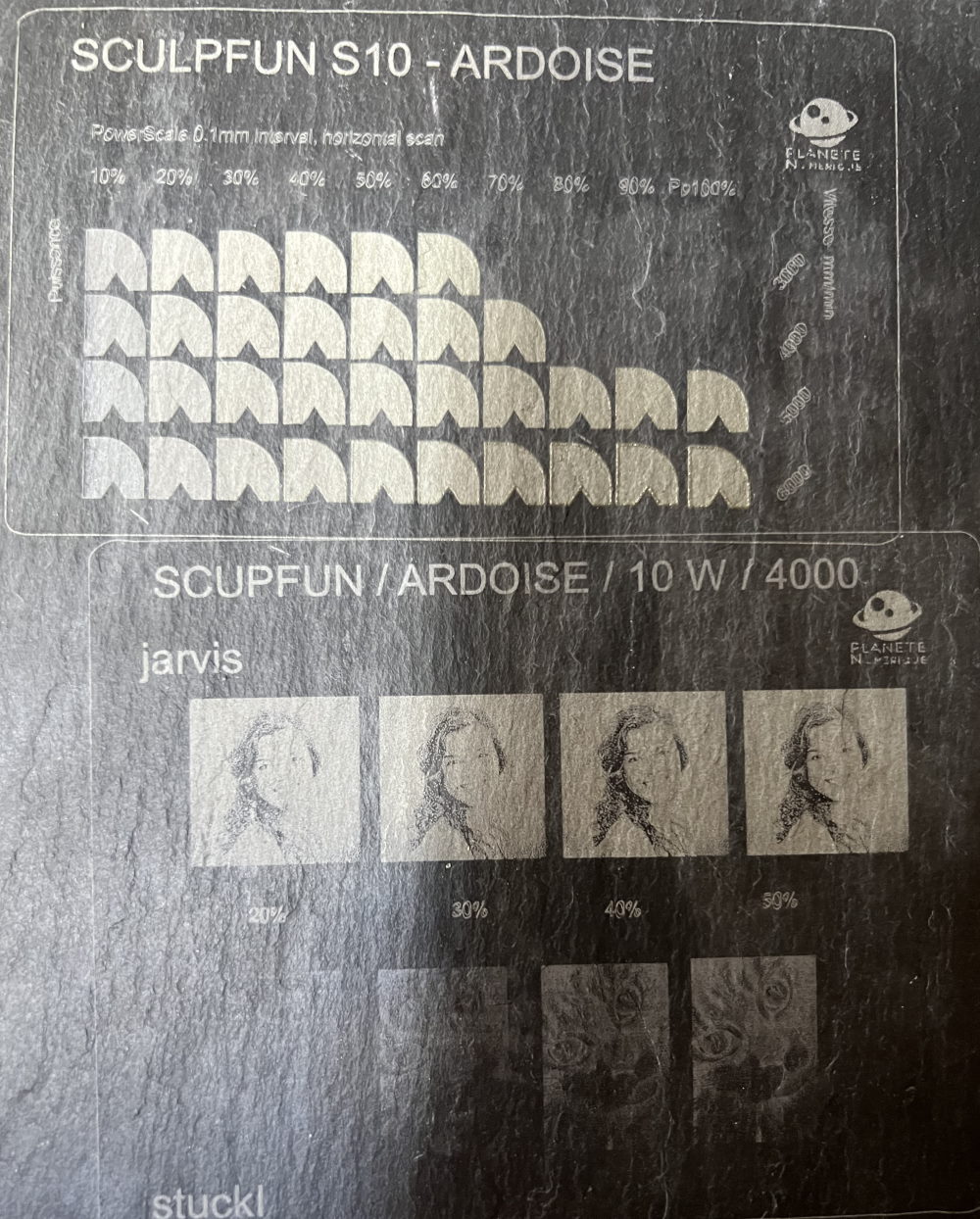

Benchmark gravure ardoise Sculpfun S10

Côté ardoise c’est homogène jusque 50% de puissance à vitesse 6000 mm / minutes. Au dessus, mon ardoise de test commence à bruler.

Il n’y a pas de bug à 10%/6000 mm/min comme ce que j’ai pu constater sur la Comgo Z1.

J’ai procédé à de la gravure sur métal en vitesse 300 mm/min avec de bons résultats.

Avec une telle machine 10 watt, vous pouvez envisager de personnaliser en gravure un peu de tout. Il faut souvent sacrifier un échantillon pour déterminer les meilleures valeurs.
Vous trouverez sur Internet toutes les idées et images pour vous inspirer.

Sculpfun S10, Performance Laser en découpe : 4/5

Je ne recommande pas d’investir dans une machine laser 10 watts pour des projets de gravure. Un modèle 5 W comme la Sculpfun S9 coûte bien moins cher et permet de faire quasi autant.

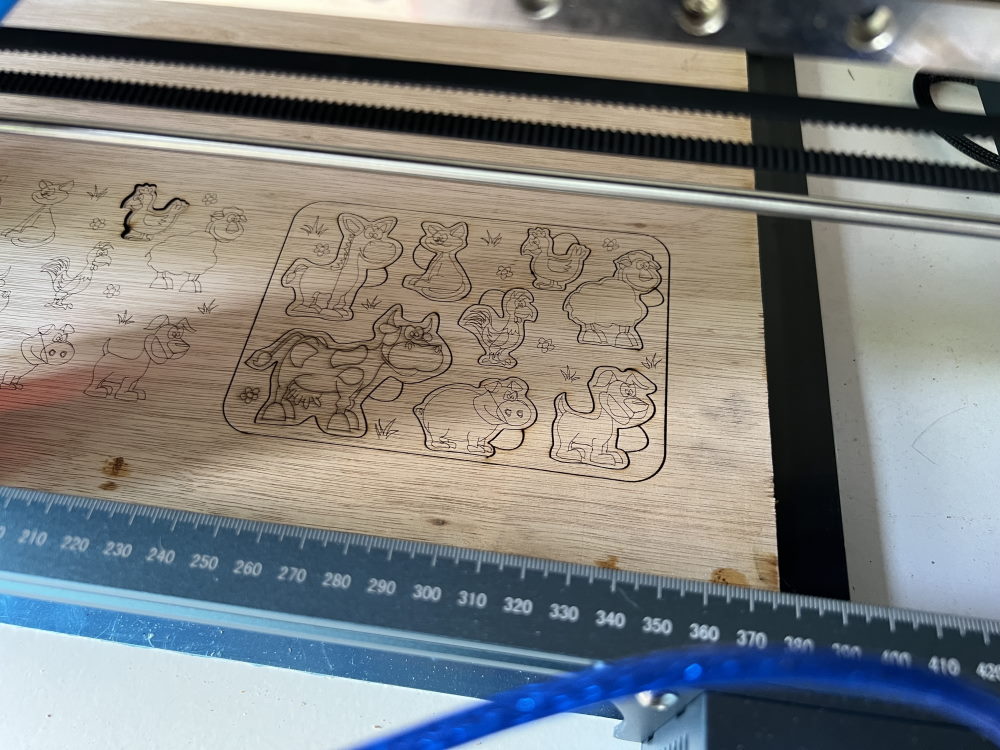

Un laser 10 W aura du sens pour des projets liés à la découpe de bois pour des puzzles, pochoirs, horloges, prénoms, etc.
La puissance 10 W est obtenue en combinant deux faisceaux 5 W à l’intérieur de la tête de gravure.

Pour découper, il faut utiliser une la graveuse laser à petite vitesse, 100% de puissance et selon l’épaisseur du matériau faire plusieurs passes pour le creuser.
Sans équipement d’assistance à air, « Air Assist ». le résultat ne sera pas optimal.

Le système Air Assist d’une graveuse Laser se décompose en deux parties : d’un côté un système qui injecte l’air sur la buse avec son tuyau, de l’autre un compresseur.

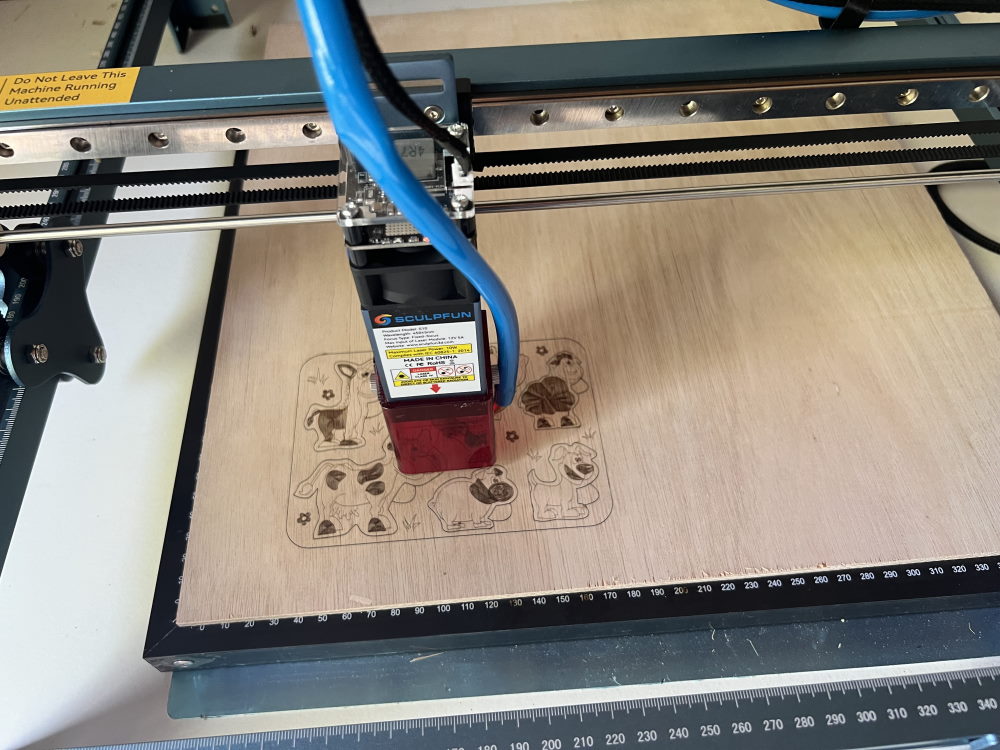

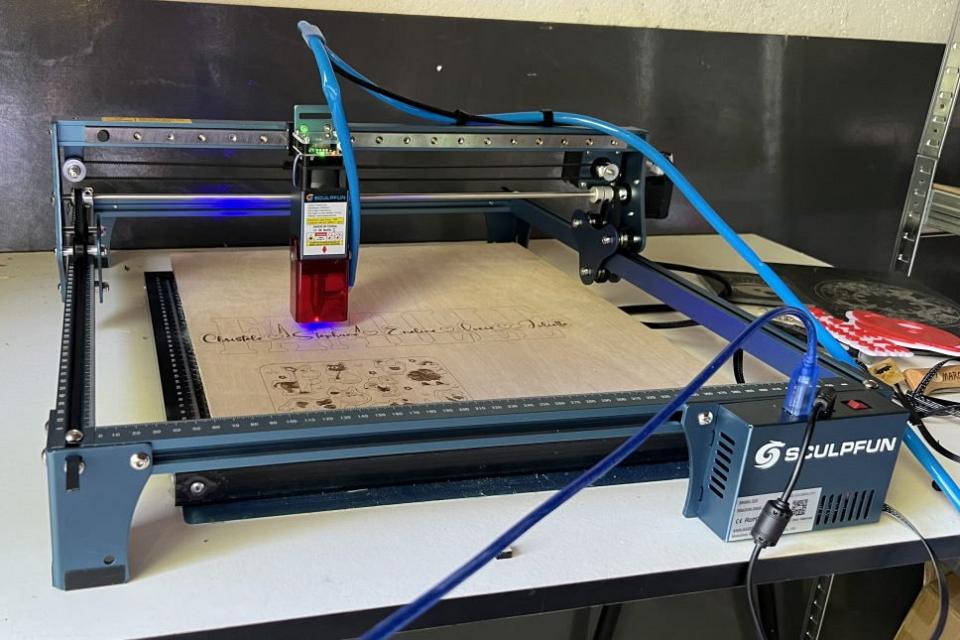

Und gravure découpe en cours

La tête commercialisée avec la S10 a un système de tuyau. Il faut la relier à une pompe à air du type de celle utilisée pour des aquariums.

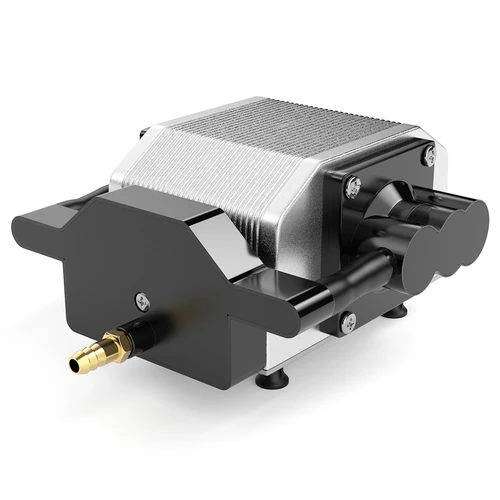

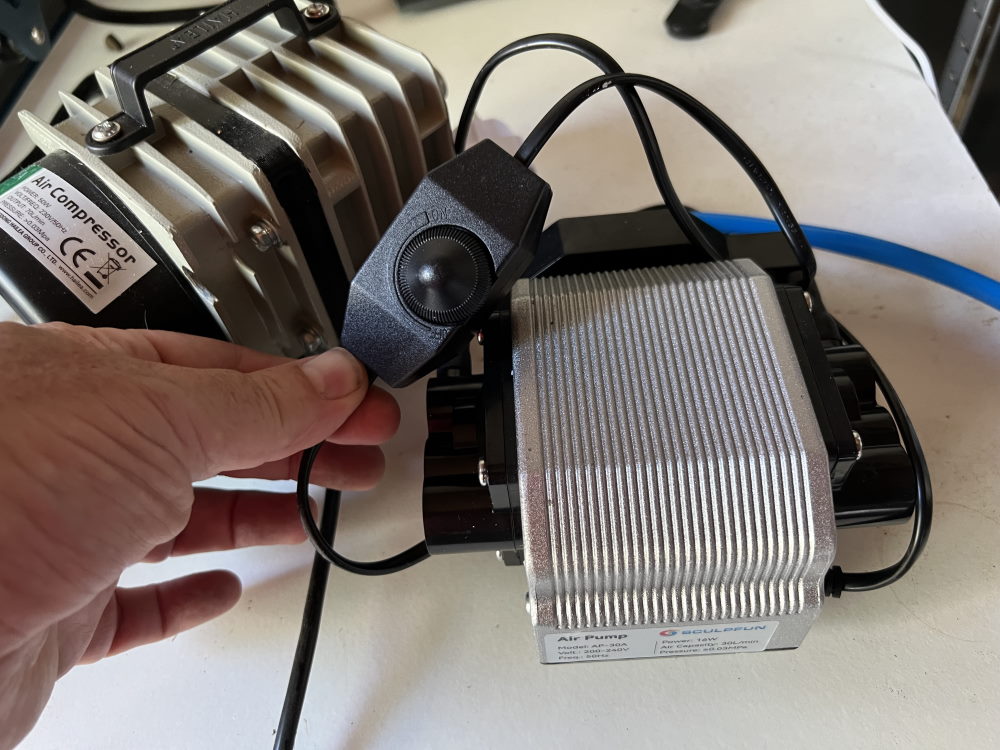

La pompe à air Sculpfun et en arrière plan ma pompe aquarium

SCULPFUN propose son propre modèle de pompe en accessoire. Elle débite 30 litres par minutes avec un interrupteur/variateur. Elle est abordable, (69€99 chez Geekbuying via le code réduction NNNCOMPRESSOR).

Pour mes comparatifs, j’ai utilisé un contreplaqué de 5 mm et lancé deux tests, avec et sans l’assistance par air.

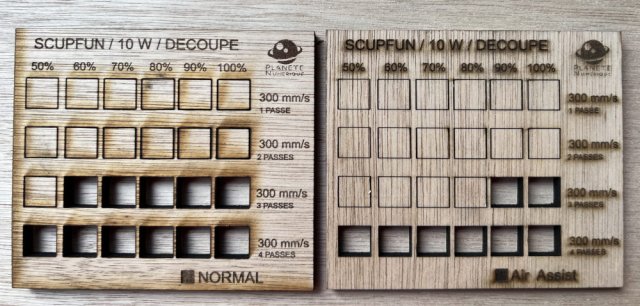

Benchmark découpe Sculpfun S10

Sans assistance à air, il faut à la SCULPFUN S10 seulement 3 passes et 300 mm / minutes pour découper mon contreplaqué de 5 mm dès 60% de puissance. C’est très bien et un poil plus performant que la Comgo Z1 précédemment testée. Cependant, comme vous le voyez à gauche, le bois a été sali par les fumées.

A droite, avec le compresseur, le bois reste propre. Il y a cependant une perte de performance puisqu’il faut 90% de puissance et trois passes à 300 ml / min pour couper les 5 millimètres de contreplaqué.

Si vous regardez les textes, vous voyez l’effet pernicieux de l’Air assist sur la gravure qui produit comme un flou. Découper et graver pour un même projet signifie procéder en deux fois : gravure SANS AIR ASSIST puis découpe AVEC AIR ASSIST. Le logiciel Lightburn devient rapidement nécessaire car il gère des impressions par couche.

Les projets de gravure mixant découpe et gravure ouvrent de nouvelles perspectives pour des cadeaux personnalisés y compris en activité commerciale.

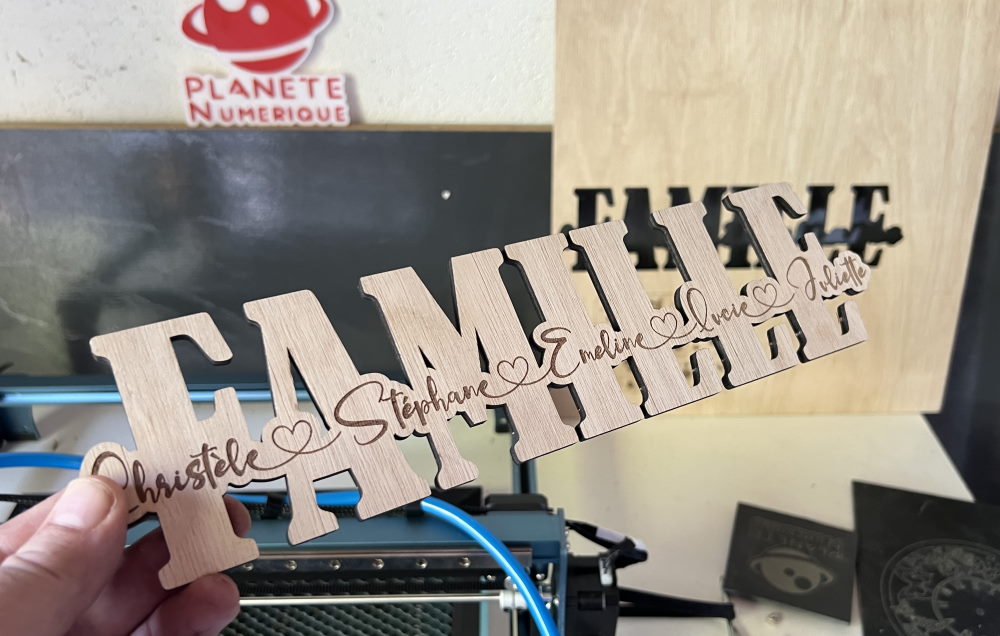

A chaque graveuse laser en test, je me donne un challenge. Dans le cas présent il s’est agit de faire une plaque mélangeant une gravure et une découpe.

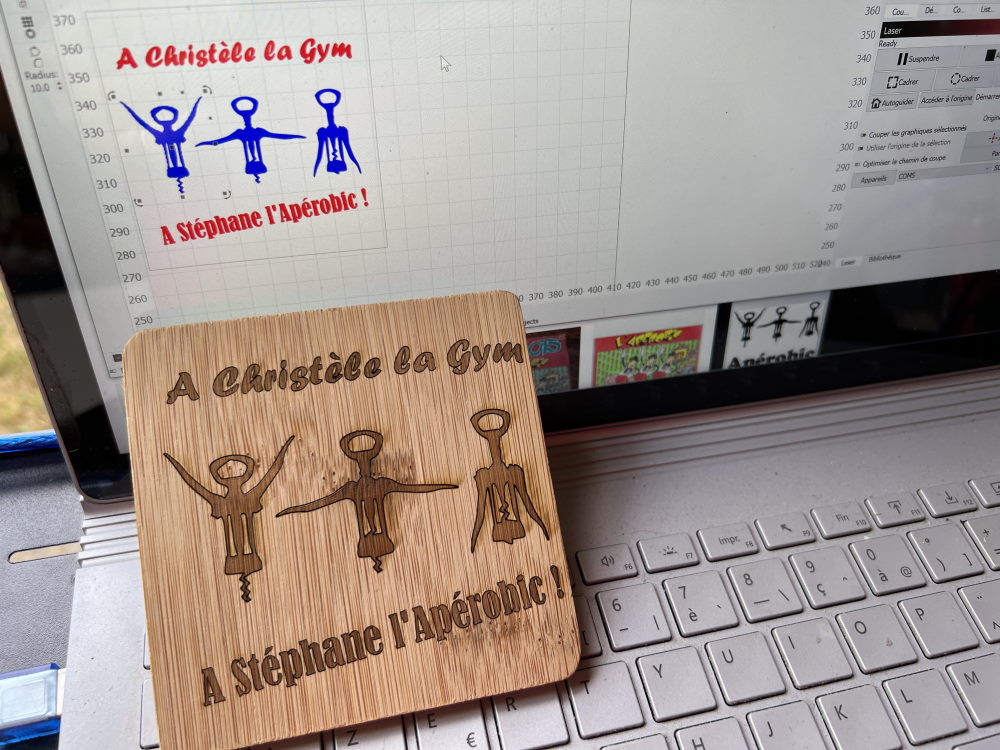

Gravure + découpe avec Lightburn et un peu d’idées

Il faut faire plusieurs essais pour trouver les bons réglages de puissance/nombre de passe. La tête doit être très bien positionnée et le support à découper doit être bien plat. Une petite différence de focalisation peut créer une variation en performance de découpe.

Sculpfun S10, Evolutivité et options : 3.5/5

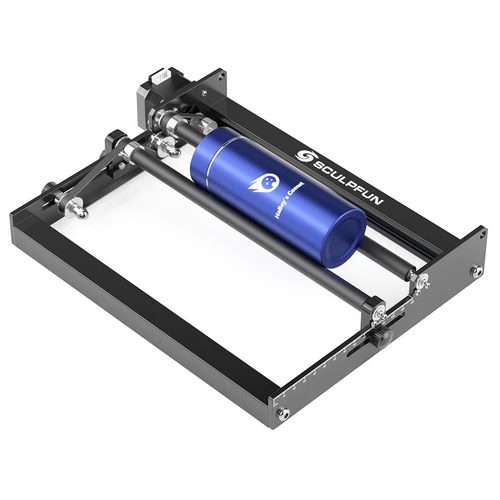

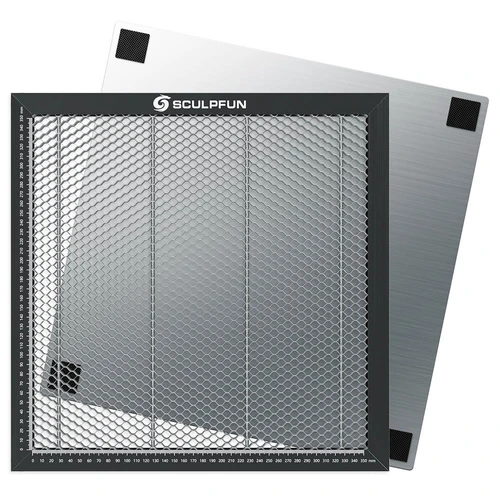

Sculpfun propose un ensemble d’accessoire pour sa graveuse Laser. Ils sont utilisables sur toute la gamme.

Les tarifs sont assez élevés de base mais à la faveur de bons plans, vous pourrez les trouver moins chers. Je vous indique les prix standards.

Sculpfun S10, retour d’expérience : 3.5/5

Globalement la Sculpfun S10 m’a donné satisfaction. C’est un modèle fiable pour la gravure qui a de véritables possibilités en matière de découpe si vous vous équipez d’une pompe.

La ventilation de la tête de gravure est assez bruyante ce qui est habituel car il faut refroidir l’électronique.

Je n’ai rencontré aucun bug y compris en gravure de projets complexe avec Lightburn.

Comme indiqué précédemment, ma plus grande frustration avec la S10 est l’absence d’end-stop qui oblige à refaire un homing à la main sinon la tête va s’écraser sur les profilés.

Sculpfun S10, rapport qualité prix : 3/5

Une tête de gravure DIODE 10 W est vendue au détail entre 250 et 300€. Dès lors les machines complètes restent largement plus chère que leur homologues 5 W à niveau d’équipement égal par ailleurs.

Le meilleur prix de la Sculpfun S10 est autour de 500€ (496€ chez Geekbuying via le code NNNSCUL10EU).

C’est quasi le double de la Sculpfun S9 5 W du constructeur : Graveuse Laser Sculpfun S9, un bon modèle laser 5,5 watts à 198,40€ stock Europe
C’est 150€ de plus que la COMGO Z1 (son test) qui malgré quelques bugs a une meilleure connectivité, des end-stop, une application mobile et plus de mécanisme de sécurité.

Sculpfun ne propose aucune innovation autre qu’une nouvelle tête qui justifie ce tarif. J’espère une baisse de prix pour vous la conseiller.

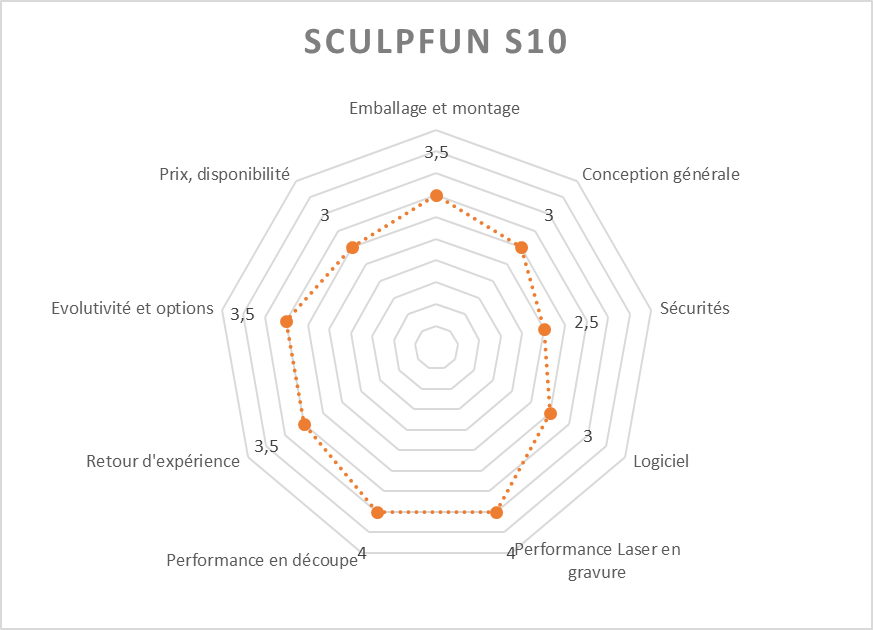

Critère	Note	Coeff	Total
Emballage et montage	3,5	1	3,5
Conception générale	3	2	6
Sécurités	2,5	3	7.5
Logiciel	3	2	6
Performance Laser en gravure	4	3	12
Performance en découpe	4	2	8
Retour d’expérience	3,5	3	10,5
Evolutivité et options	3,5	1	3,5
Prix, disponibilité	3	3	9
Total	66 points /100
