Test Ortur Aufero Laser 1, c’est le moment de se lancer dans la gravure et découpe laser !

  Graveur Laser Graveur Laser 5-6 Watts ORTUR / AUFERO

Peut-être vous souvenez vous d’avoir eu en jouet un atelier de pyrogravure pour dessiner sur des matières comme le bois ou le cuir. La gravure laser exploite le même concept sauf qu’il ne s’agit pas de bruler la matière via une résistance, mais à travers un laser issue d’une diode. Ce faisceau va être piloté précisément par des moteurs avec la possibilité de dessiner comme à la main.

La société Ortur s’est fait une expertise de ce domaine. Elle propose des modèles pour découvrir la gravure laser sans trop investir. En 2021 elle a amplifié son offre premier prix avec le lancement d’une marque fille « Aufero ».

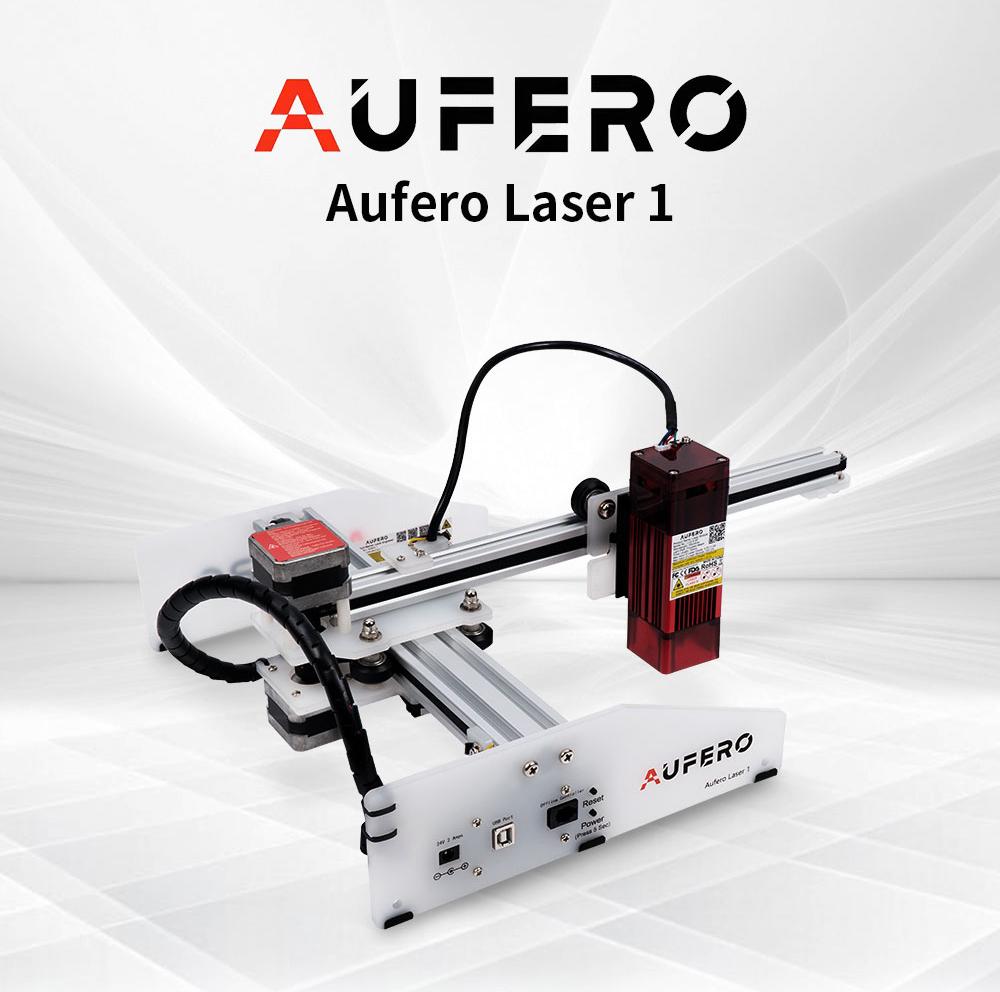

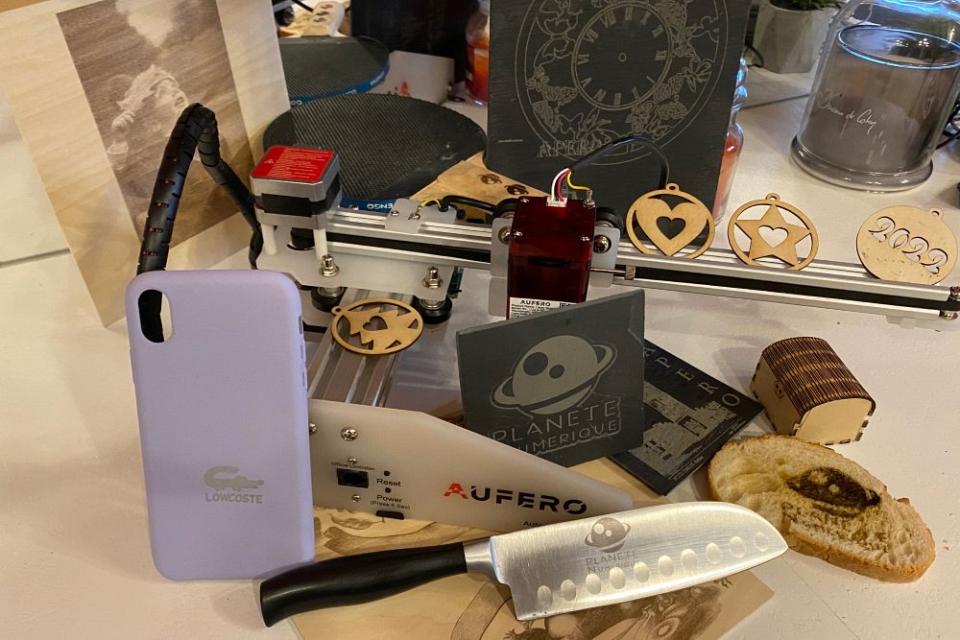

Je vous propose ici le test de la Aufero Laser 1, une graveuse laser grand public polyvalente, carte mère dernière génération, qui permet de la gravure et petite découpe sur une surface de 18 * 18 cm.

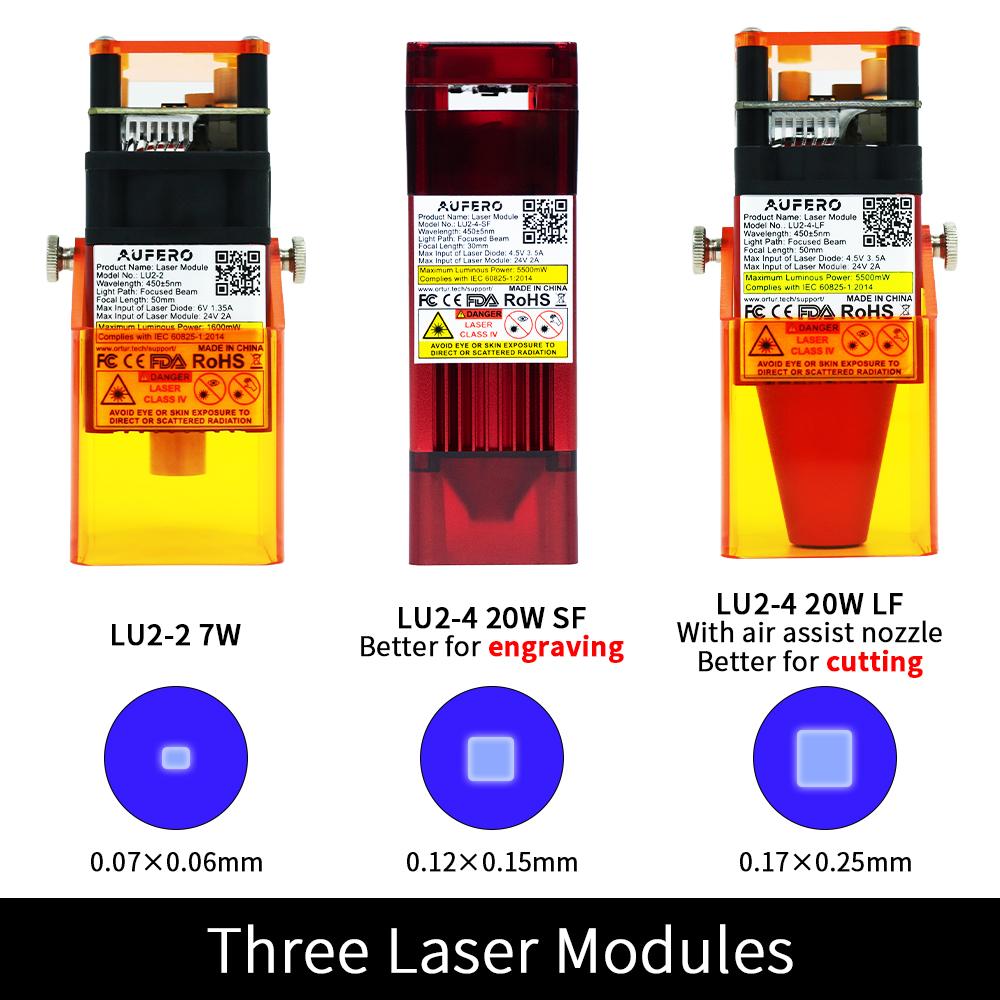

La particularité de ce modèle est d’être vendue « à la carte » avec trois têtes laser au choix pour différents usages et budgets.
Voici une synthèse très rapide des possibilités de chaque tête/version. C’est un aspect qui pourra prêter à confusion le potentiel acheteur non averti face à des tarifs différents.

Aufero Laser 1 avec Tête	LU-2	LU-2-4 SF	LU-2-4 LF
Puissance mw	1600	5500	5500
Usages	Gravure légére	Toutes gravures, découpe simple	Gravure et découpe
Précision	0.07 * 0.06	0.12 * 0.15	0.17 * 0.25
Info			Livrée avec kit Air Assist
Prix site Ortur	213€	293€	293€

Les têtes laser en question sont communes avec la grande sœur Ortur Laser Master 2 qui fonctionne aussi en 24watts. Il est possible de les acheter en accessoires par la suite.

La sécurité n’est pas une option

Rappel essentiel en matière de sécurité. Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires :

• Ne pas tenter de graver n’importe quoi. Seuls quelques matériaux peuvent être gravés ou découpés. Un laser brule et peu donc provoquer un incendie.

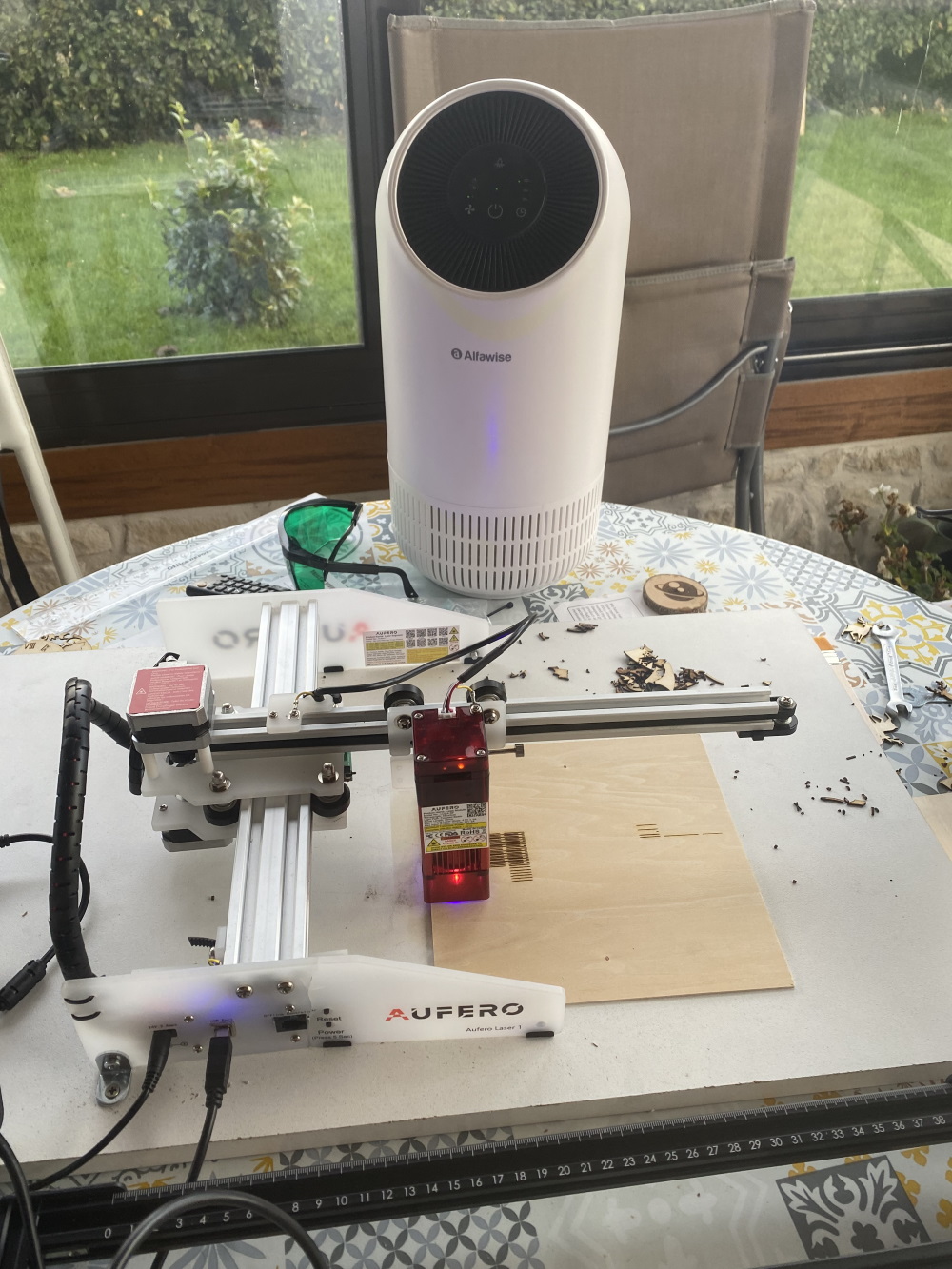

Ma zone de travail dans une véranda avec un purificateur d’air

• Faire attentions aux fumées qui peuvent être toxiques. Ainsi, il faut savoir que le « bois » MDF a colle toxique quand elle brule et que le vinyle dégage du gaz nocif à la combustion. Il faut utiliser cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche utiliser un masque pour filtrer l’atmosphère.

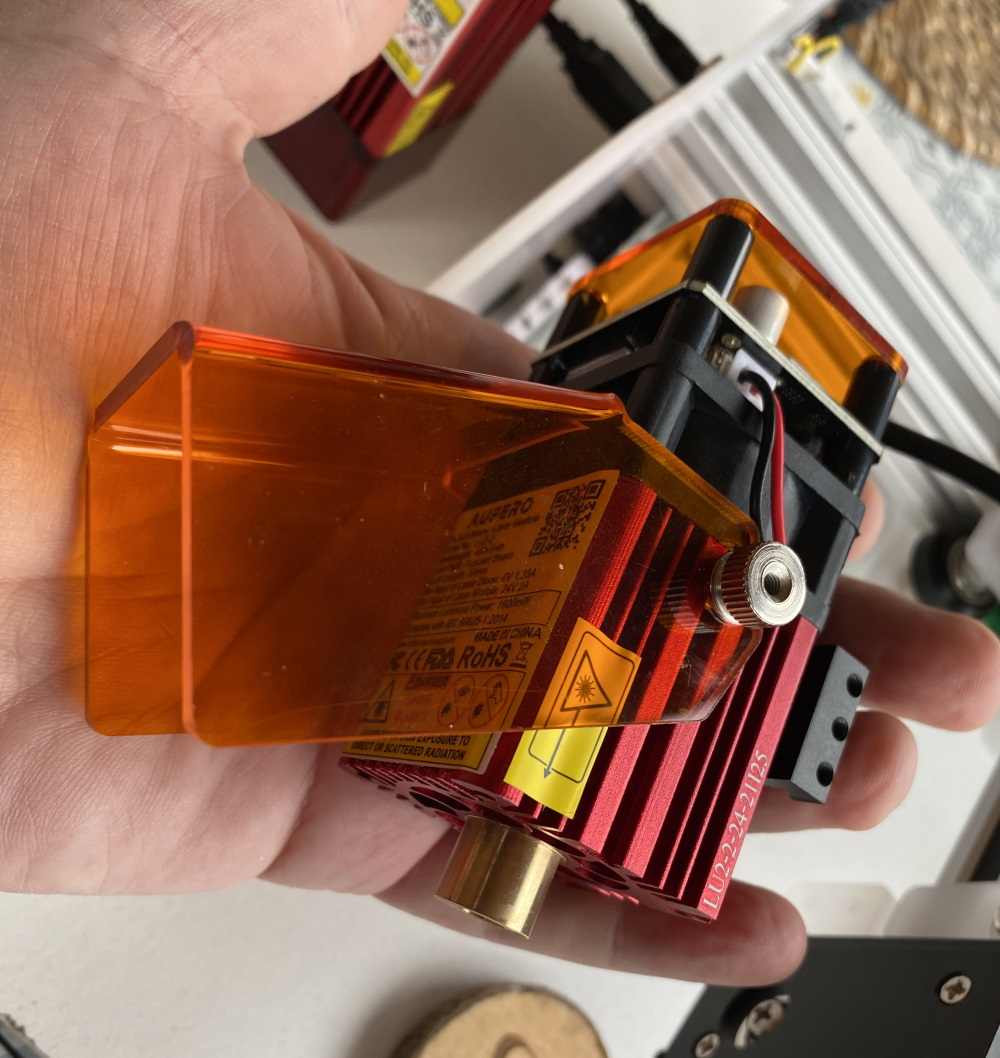

Les capots de protection sont pratiques

• La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. Même si Ortur protège le faisceau via un capot, il faut éviter de regarder ou alors le faire avec des lunettes qui filtrent la lumière. Ortur en fourni une paire basique.

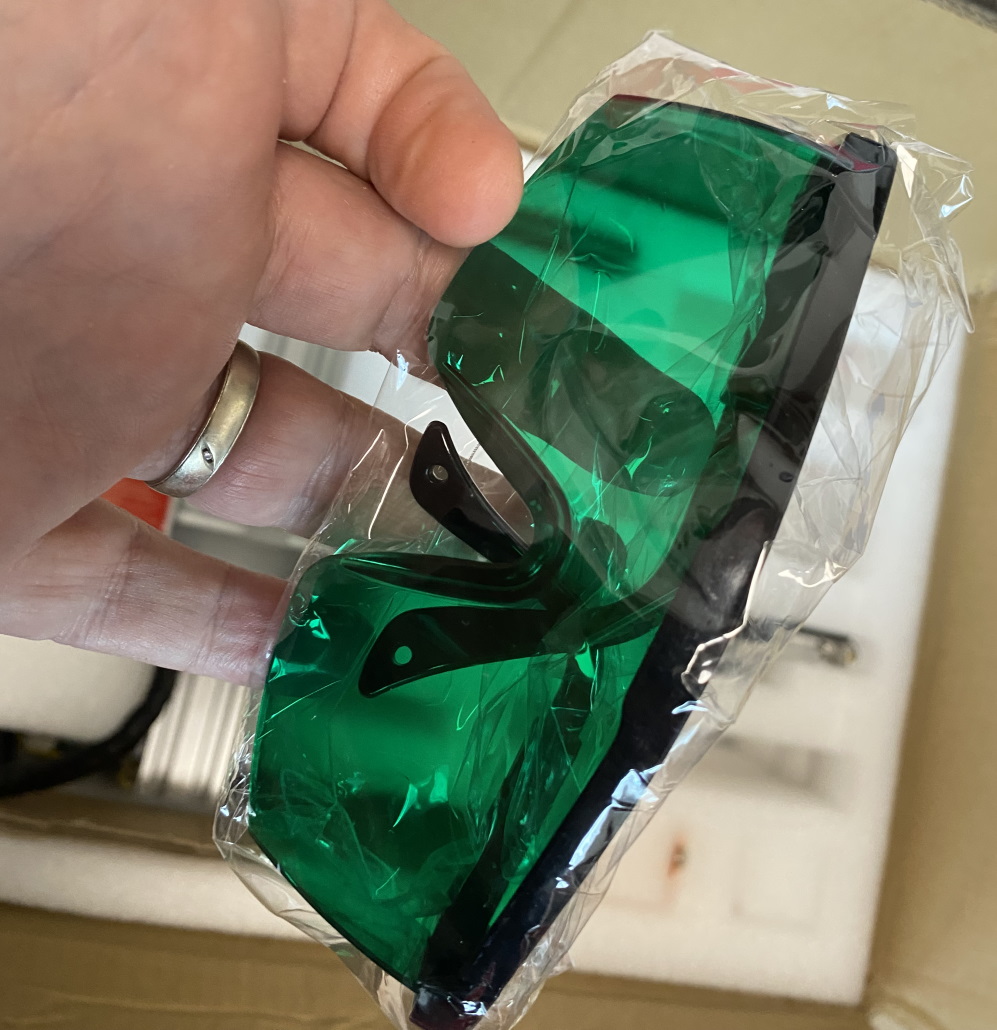

Les lunettes fournies

Ortur a mis en œuvre quelques systèmes de sécurité sur sa carte mère par exemple pour s’arrêter automatiquement si aucun signal n’est reçu ou si le laser reste trop longtemps focalisé sur le même point. Il est indiqué que la graveuse d’arrête si on la bouge ce qui n’est pas le cas. Pour plus de protection, il faut s’orienter sur la Ortur Laser Maser 2 pro.

Livrée assemblée

La petite machine Ortur Aufero Laser 1 est livrée quasi prête à l’emploi au sortir du carton.

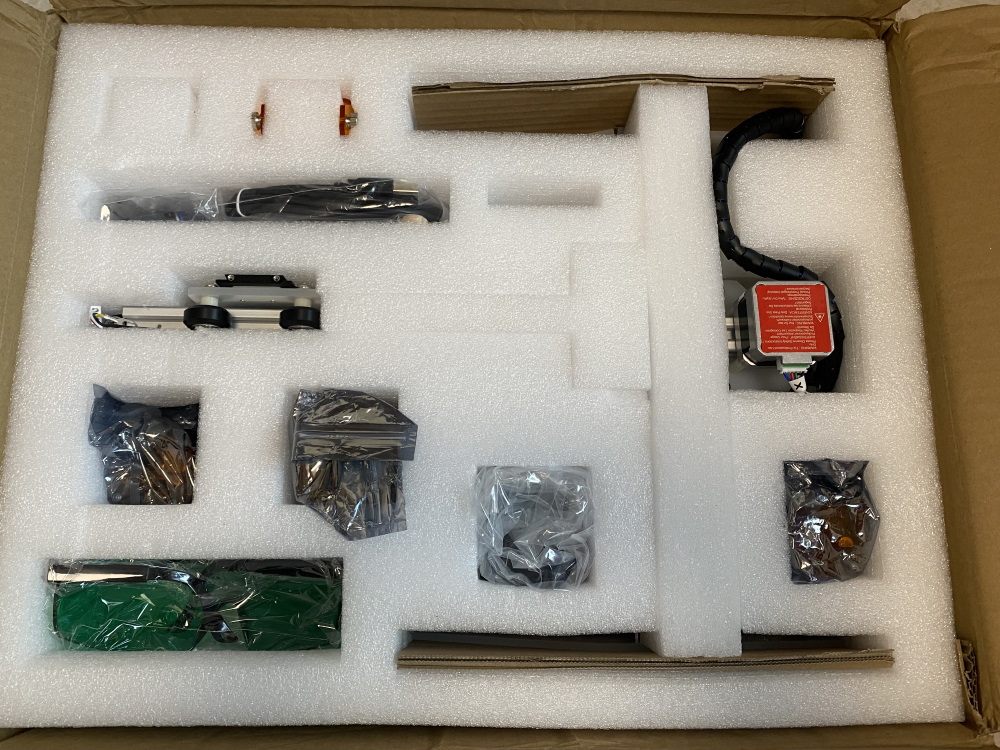

Super bien rangé / protégé

Aucun profilé ou courroie n’est à assembler. Il n’y a qu’à placer la tête de gravure sur son support et lui brancher son câble + masse.

C’est une belle économie de temps en regards de produits livrés en kit. J’ai l’expérience d’une graveuse Alfawise C40 qui avait un nombre monstrueux de vis et pièces. Elle m’avait demandé une pleine journée. Cet aspect intéressera les plus débutant d’entres vous.

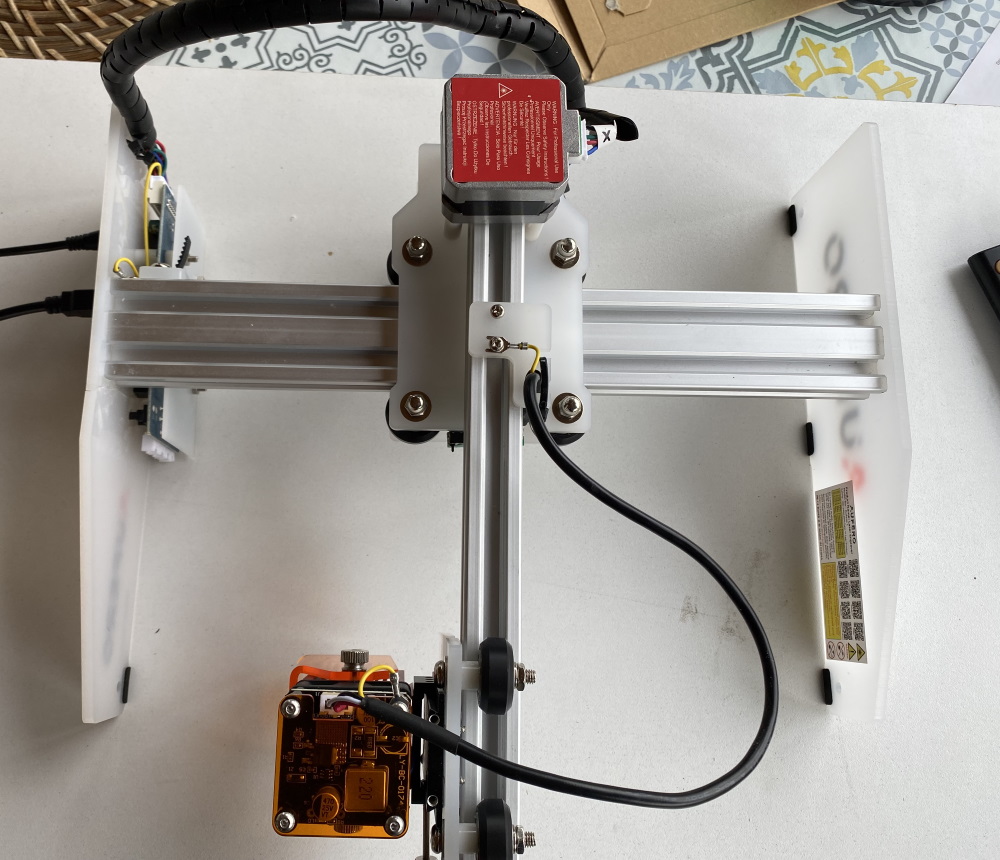

Une machine à structure dite en porte-à-faux

La conception de la Ortur Aufero Laser 1 est simple et ne révolutionne pas le genre en regard de produits plus anciens de la marque. Ce petit modèle a une structure en Porte-à-faux pour l’axe Y avec un unique moteur par axe. La tête de gravure se déplace en X et Y via des courroies et moteurs pas à pas. Les côtés de la machine sont des plaques en acrylique.
son espace de travail s’en trouve réduit. Il est de 18*18 cm.

La conception est donc différente de machines comme la Ortur Laser Master 2 PRO ou encore la ATOMSTACK A5 qui ont une structure type carré et une p’us garnde surface de gravure.

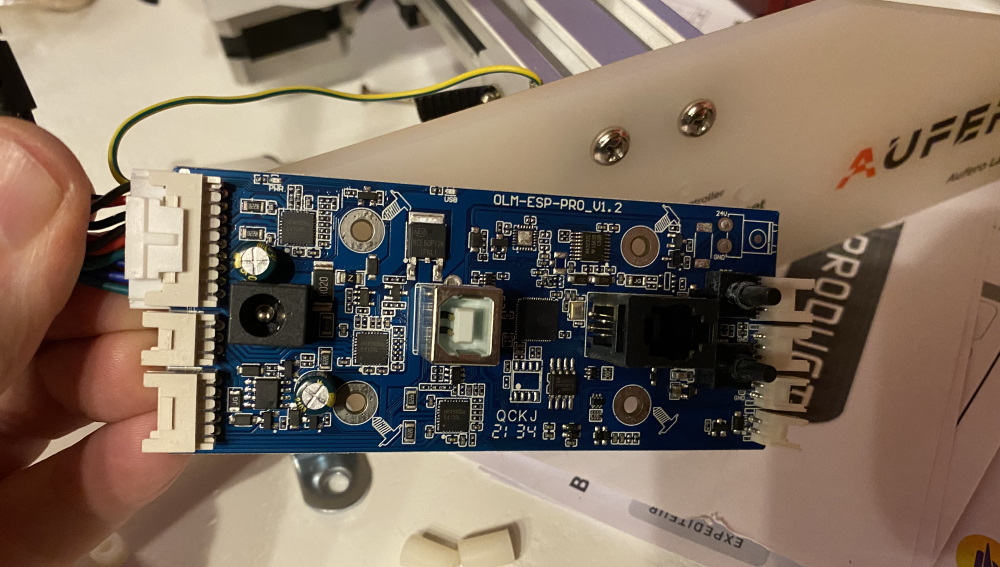

La carte mère démontée pour le test

Les ordres de déplacement/laser sont envoyés par une carte mère maison fixée derrière une des plaques plexiglas sans intégration particulière. Cette carte est identique à celle de la Ortur Master Laser 2 Pro. C’est une nouvelle génération 32 Bits rapide. Elle est évolutive pour qui souhaiterait ajouter un bouton d’arrêt d’urgence ou un détecteur de flamme comme sa grande sœur Laser Master Pro 2.
Des détecteurs de fin de course sont installés.

Il n’y a que deux petits boutons sur la machine : un premier pour allumer via une pression de quelques secondes et un second pour faire un reset.
La connectivité se limite à un port USB type imprimante pour raccorder à votre ordinateur. Il y a aussi un port pour un contrôleur hors ligne ce que propose Ortur en option.

L’ensemble est alimenté de manière externe par un bloc secteur 24 volts.

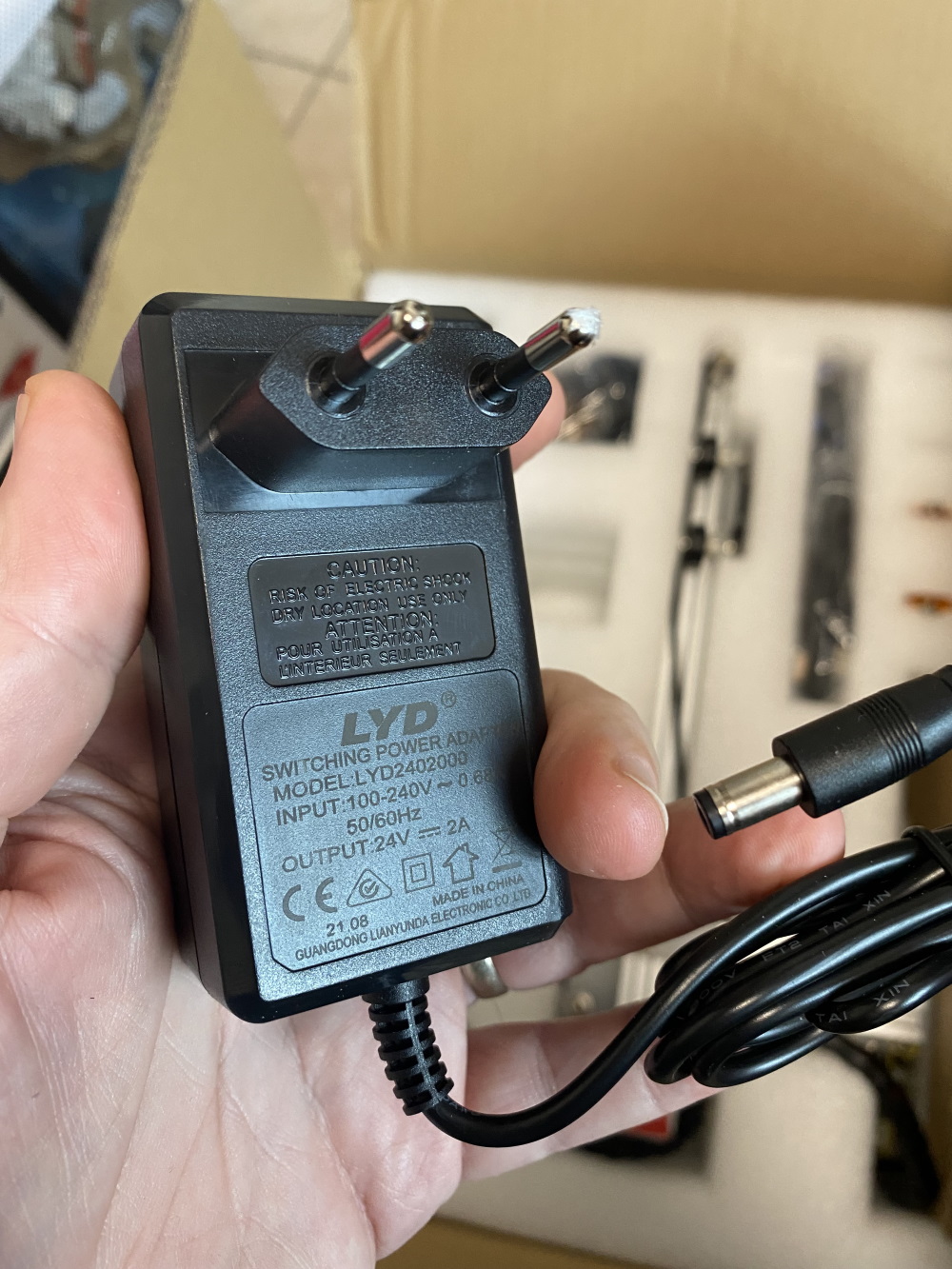

L’alimentation est en 24 Volts

Utiliser le terme « prête à l’emploi » est à relativiser un peu. Avant de penser à l’utiliser il faut vérifier les serrages des écrous et procéder à un nivellement de l’axe Y qui est en Porte-à-faux. Cela consiste à mesurer sa distance par rapport au plan de travail à différents points de sa longueur ou utiliser un niveau et au besoin ajuster le réglage.

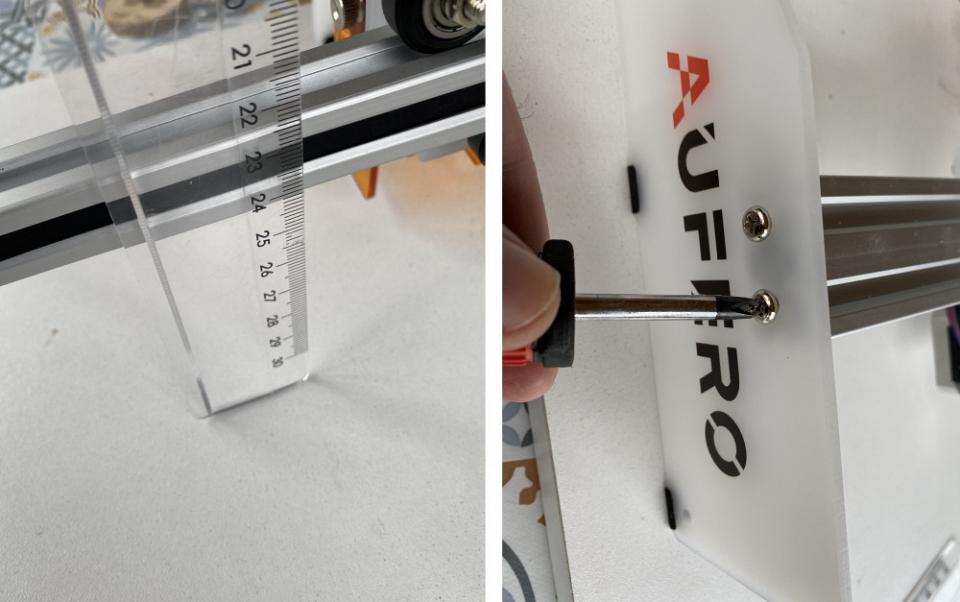

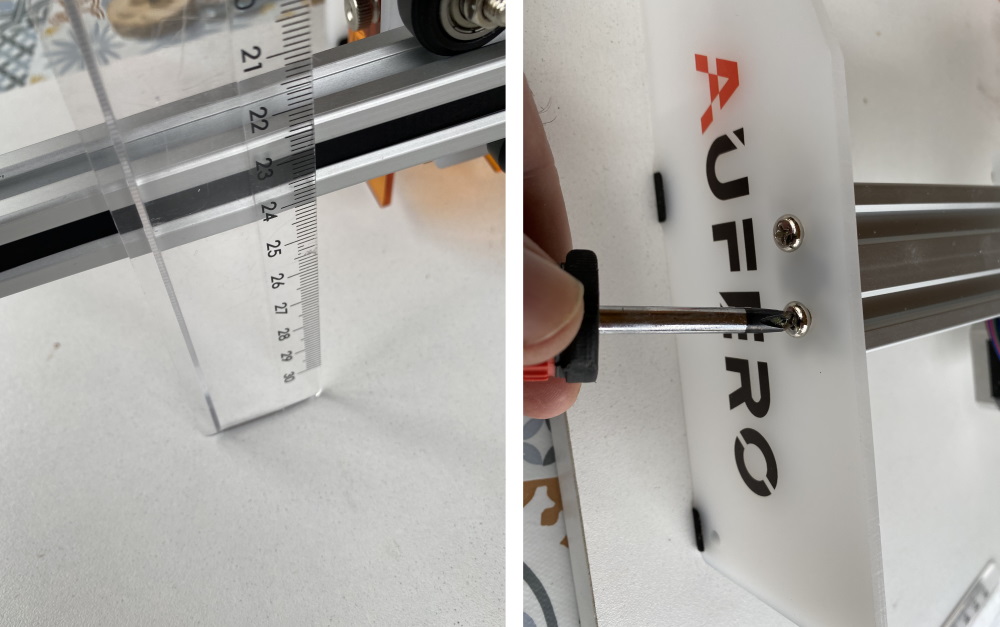

Le réglage de l’axe Y

Un décalage le long du trajet change la distance du laser par rapport à la matière ce qui module l’intensité de la gravure. Des vidéos sur le site Ortur expliquent comment procéder.

De mon côté il aura aussi fallu que je retende la courroie de l’axe Y car à forte vitesse, il se produisait parfois un décalage.

Pour prétendre aussi à être prête à l’emploi pour tous, il faudrait que Ortur propose un logiciel et un mini manuel dans la boite sur une clé USB. Le constructeur se contente de vous recommander LaserGRBL, gratuit et multiplateforme ou LightBurn (50€ avec période d’essai disponible). Certes il existe beaucoup de tutoriaux écrit ou vidéo sur ces logiciels mais un mini feuillet de démarrage rapide et surtout quelques exemples de fichiers à graver seraient les bienvenus.

Sur Windows 10/11, la graveuse Aufero est directement reconnue sans besoin de drivers. Sur Windows 7, vous devez manuellement télécharger et installer un pilote.
Le site officiel propose quelques ressources intéressantes :

Extrait du document de presentation des usages d’une graveuse laser Ortur

• Un document de présentation des usages de votre graveuse Laser
• Le guide d’assemblage
• Une page pour les logiciels préconisés

Le réglage de la tête laser est super facile. Contrairement aux modules Laser du passé qui avait une petite molette difficile à manipuler pour ajuster la focalisation, l’ajustement se fait maintenant en déplaçant la tête sur son support vers le haut ou le bas. Grâce à un système de cale, il est possible de définir précisément la hauteur. Les cales en question sont un cylindre ou une plaque selon la focale de la tête.

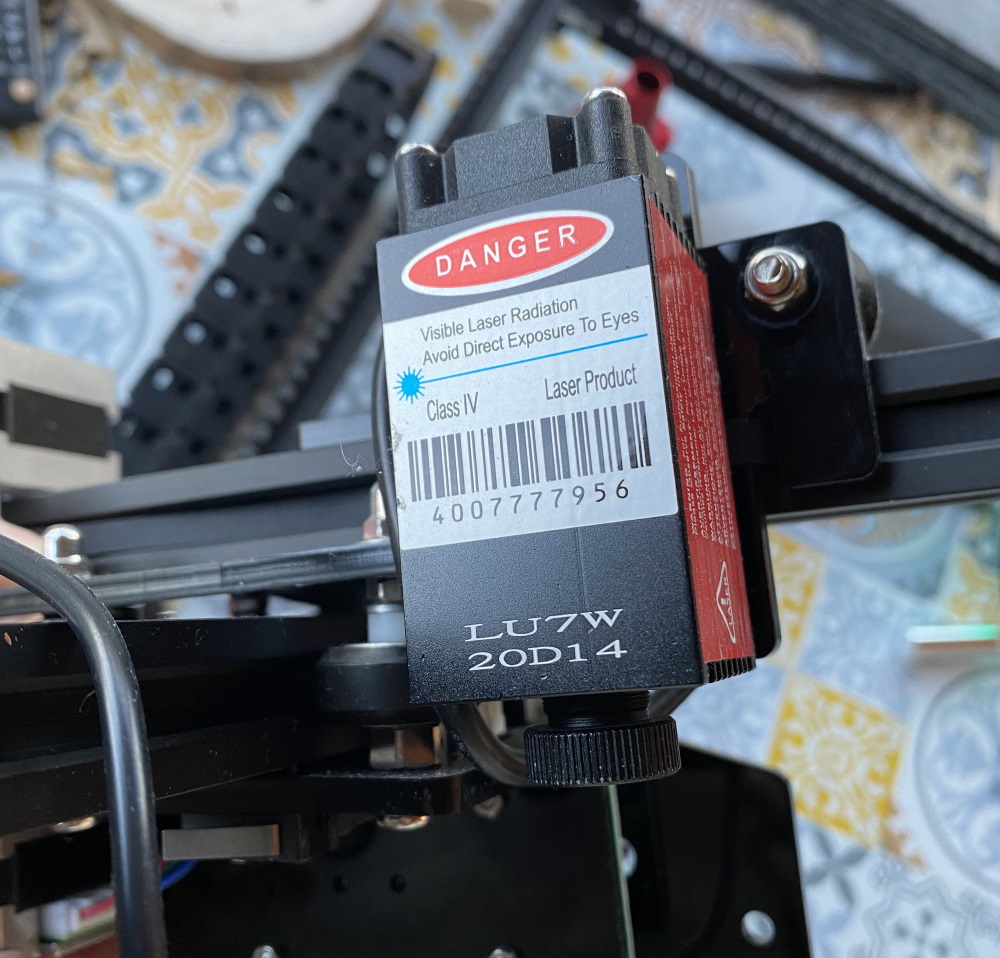

Une ancienne tête Ortur avec molette de réglage

Il reste possible dans tous les cas de régler en mode visuel en essayant d’avoir le plus petit point laser possible. Une plaque fine est livrée qui permet de mieux visualiser le point laser.
Ce système de laser à focale fixe est donc plus simple et aussi plus stable que les autres modèles.

Un Ordinateur nécessaire

Contrairement aux imprimantes 3D, Les machines de gravure laser actuelles sont encore rarement autonomes. Elles nécessitent un ordinateur actif qui va envoyer les instructions à la graveuse Laser en temps réel.

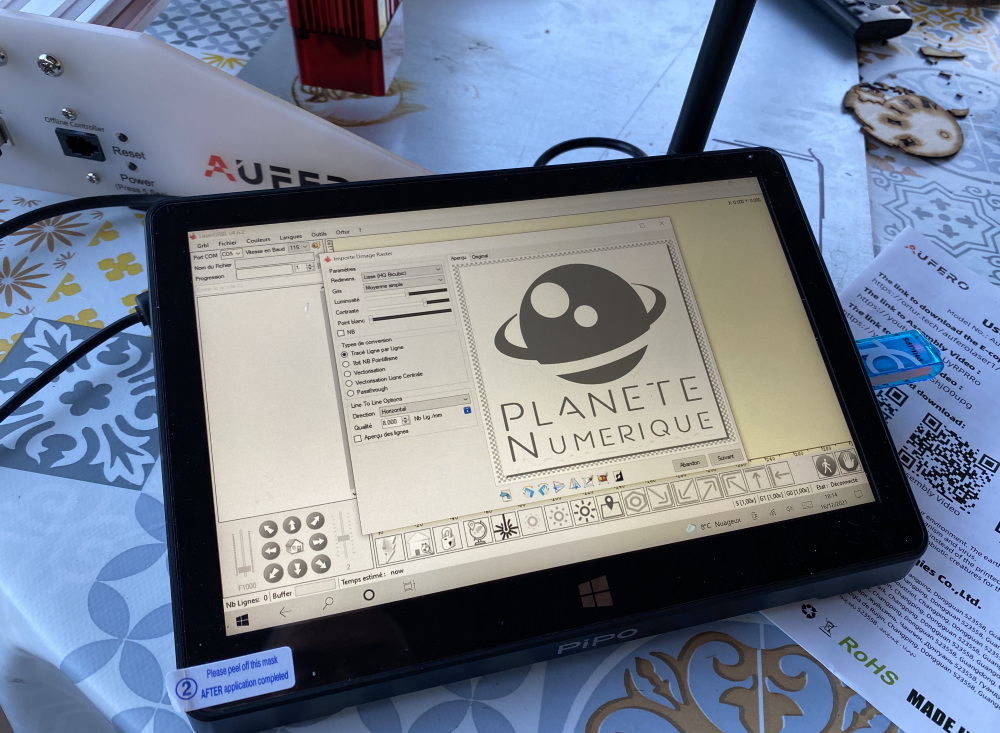

Mon PIPO X9 trouve un nouvel usage

De mon côté j’ai recyclé une tablette Windows PIPO X9 avec le logiciel LaserGRBL pour piloter la Aufero.

A savoir que la marque commercialise le Ortur Controller for Offline Control , un boitier de contrôle autonome compatible avec les graveuses Aufero Laser 1 et la Master 2 pro qui fonctionne avec une carte mémoire. Le prix de 70€ de ce module est raisonnable. Il est cependant en rupture de stock en cette fin d’année. J’espère avoir l’opportunité de le tester quand il reviendra en stock.

LU2–2, Une tête pour débuter

Comme indiqué précédemment vous aurez le choix à l’achat de trois têtes laser technologie diode. Ces têtes sont des produits de qualité niveau conception technique avec une ventilation intégrée.

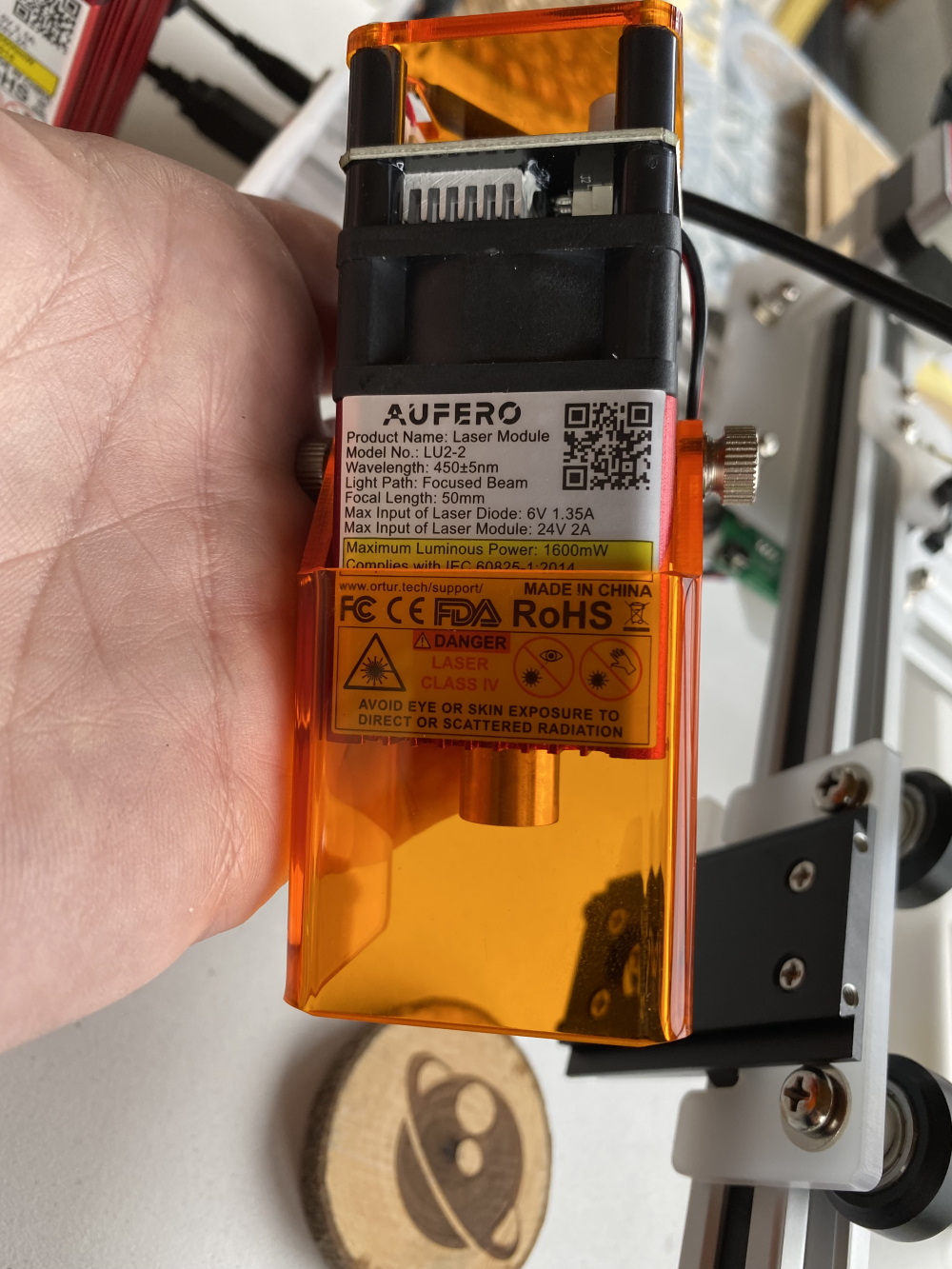

La version la plus économique de la AUFERO Laser 1 est fournie avec une tête de référence LU2–2. Cette tête consomme 7W et ressort un laser de puissance 1,6 W. Le faisceau est extrêmement petit (0,07 * 0,06mm) ce qui permet des gravures très fines.

Cette puissance autorise la gravure de bois ou du cuir/similicuir de même que de couper un papier fin.

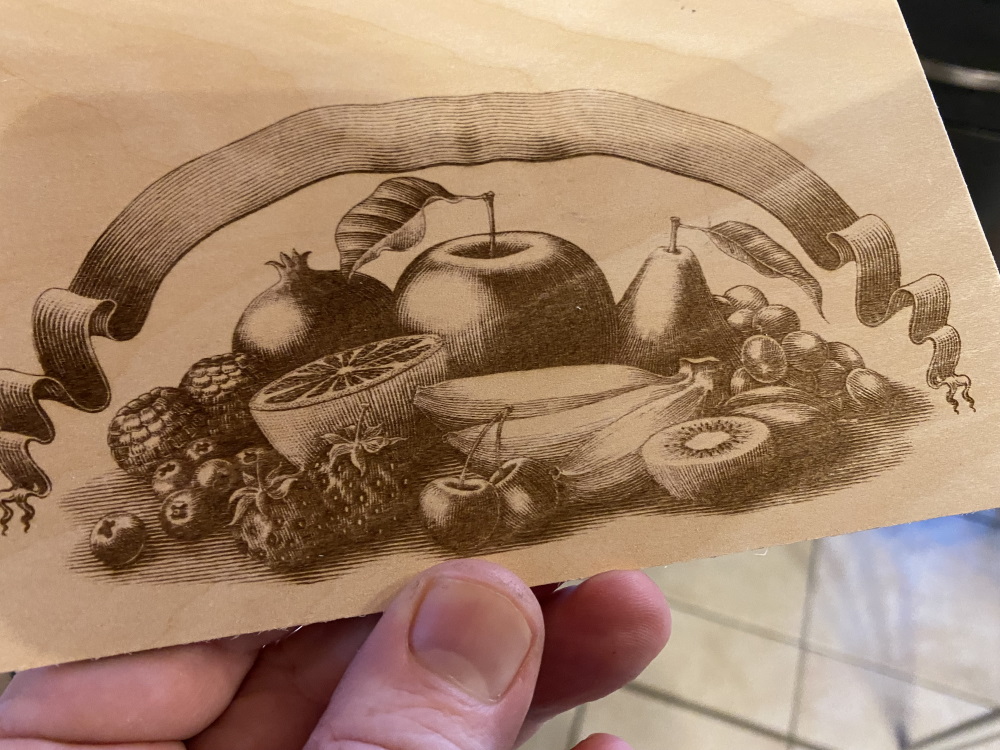

Essai de gravure sur bois, les nuances sont bien présentes

Pour cette tête de puissance réduite, le bon positionnement est assuré par un tube qui se glisse au-dessous du laser pour le calibrage. Il est possible aussi de regarder la finesse du point laser et lever ou baisser la tête.

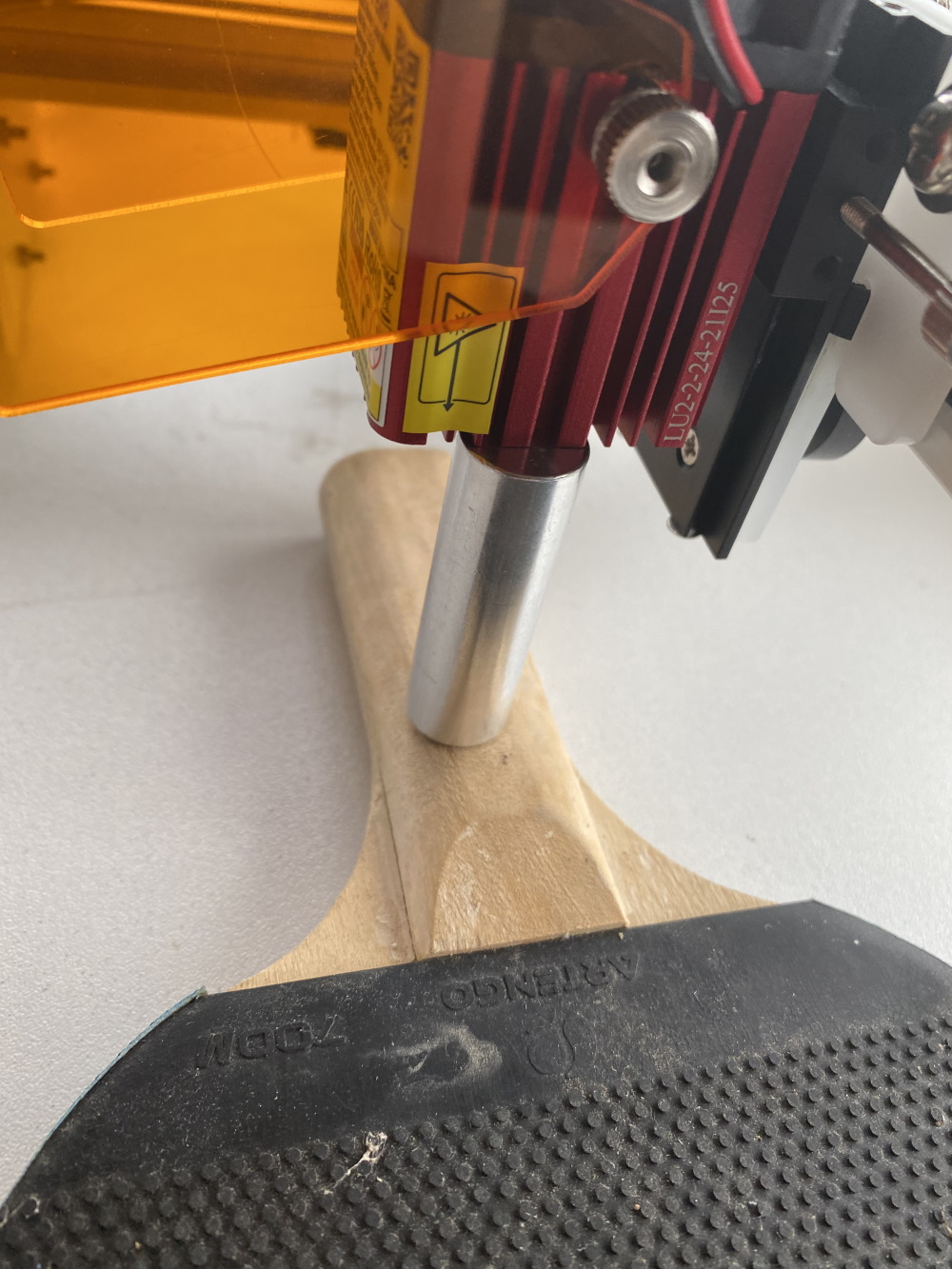

Le réglage de hauteur via un cylindre

Une protection plexiglas amovible pratique protège les yeux du laser. Elle ne dispense pas d’utiliser une paire de lunette de protection pour limiter les risques.
J’ai pu tester et imprimer des motifs ou des photos sur du bois, papier, carton, coque souple. Si c’est votre principale attente pour débuter, cette tête est de puissance suffisante. Les nuances dans la gravure sont bien visibles.

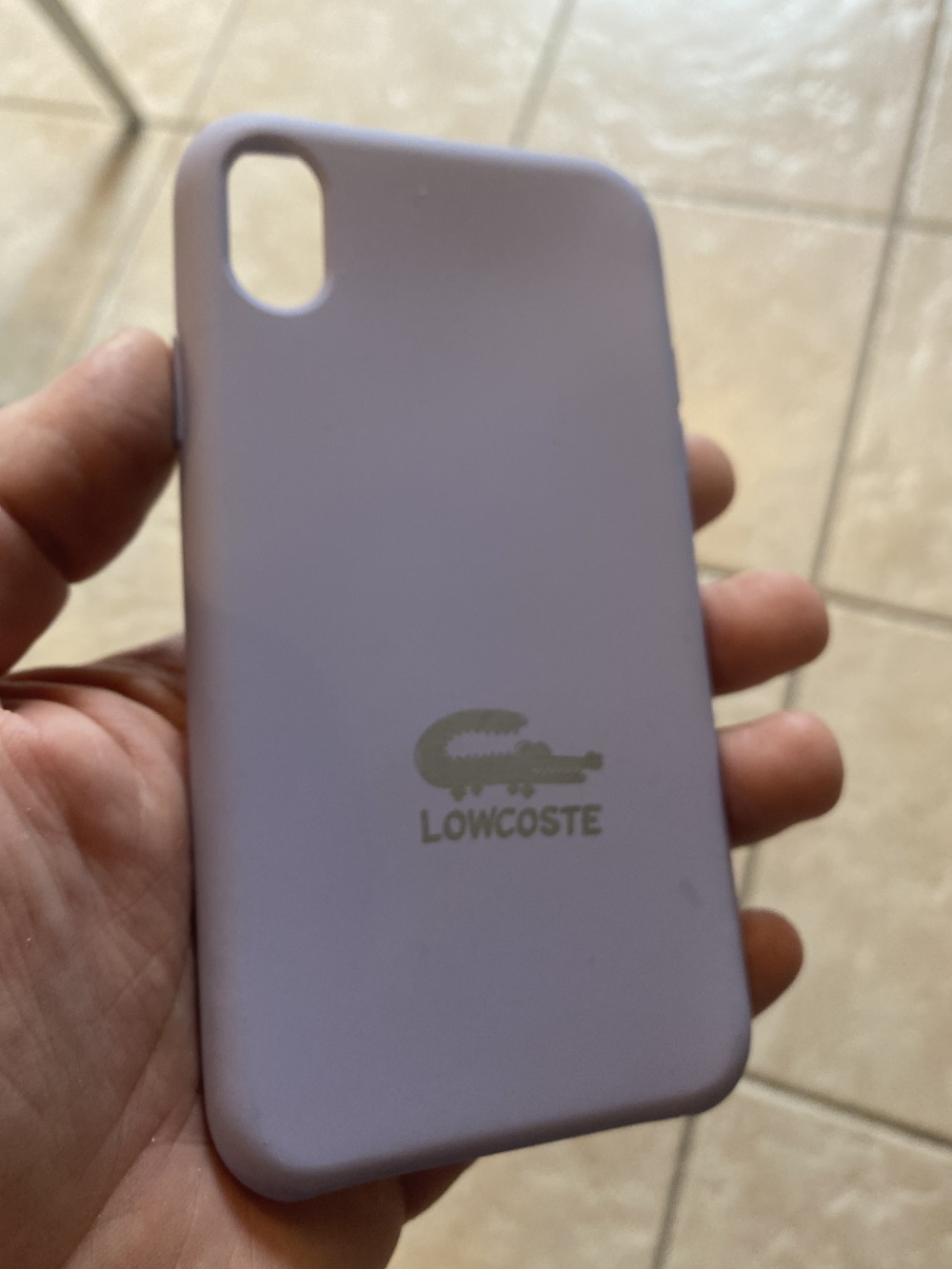

La personnalisation de coques ou simili cuir est possible dès la tête 1600 mW

Pour les réglages, Ortur diffuse un document avec les préconisations de nombre de lignes, vitesse ou la puissance du laser. Il y a aussi des préréglages dans LaserGRBL. Il est important de faire de multiples pour trouver les bonnes valeurs et ne pas considérer ce qui est annoncé sans question.
Avec cette tête 1600 mW J’ai essayé de découper des fines feuilles de 1 mm de balsa. Cela reste en théorie possible en utilisant plusieurs passes à très faible vitesse mais mes tests n’ont pas été concluants. Pour cela, il faut envisager les autres versions.

En bref, cette version de la Aufero Laser 1 avec tête LU2–2,est pour un premier équipement. La machine pourra dans tous les cas évoluer si vous achetez une tête plus puissante.

LU2-4 SF, Plus vite ou plus fort

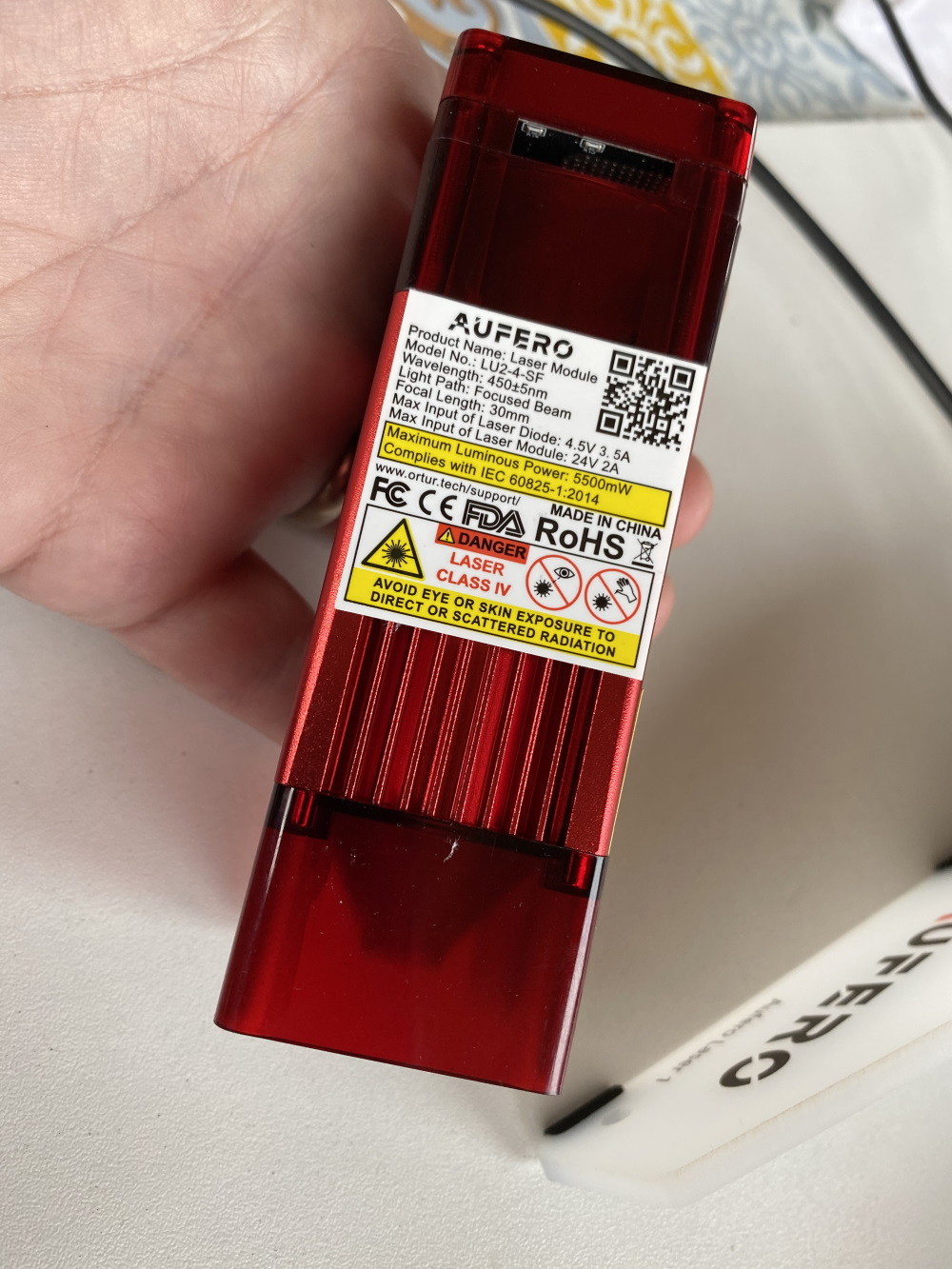

La seconde tête que propose Ortur sur la Aufero Laser 1 porte la référence LU2-4 SF. C’est un module laser de puissance 5500 Mw en sortie (20W en entrée).

Ce laser est dit « SF » pour focalisation courte c’est-à-dire que le laser est positionné proche de la matière à graver. Cette distance est facile à matérialiser car elle est équivalente à la protection bouclier magnétique amovible sous le laser. Pour la focalisation, vous devez juste vous positionner au-dessus de la surface à graver pour la survoler. Ortur fourni une petite cale pour contrôler la distance de manière précise mais cela est superflu.

Avec une tête laser dont la puissance est trois fois plus importante que le modèle de base LU2–2, le résultat est naturellement bien meilleur. Cette tête est d’ailleurs celle livrée avec la grande sœur Ortur Laser Master Pro 2, ce qui est un gage de performance.

Cela se traduit par un supplément de prix de 80€ environ en regard du modèle Aufero avec la tête Laser d’entrée de gamme.

Les avantages de cette monture laser puissante sont multiples :

• Vous pouvez vous permettre de graver à plus haute vitesse pour un résultat équivalent au modèle basique. Le point de focalisation est un peu plus large sans que ce ne soit un problème. Ortur annonce 5000 mm/s en vitesse max mais vous pouvez aller bien plus rapidement. Il faut faire alors attention à ce que la machine reste solidaire de son support en raison des vibrations liées au déplacement de la tête.

Les moteurs sont silencieux.

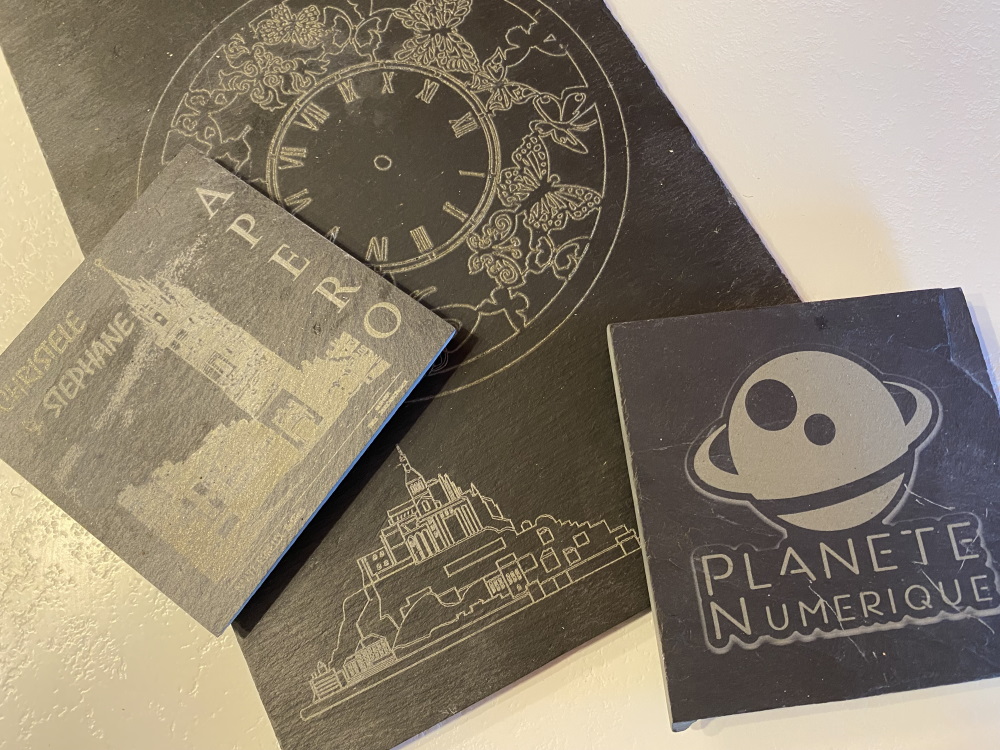

Fort potentiel en matière de personnalisation d’ardoise, sous-verre, assiettes ou plats

• L’intérêt de cette tête c’est aussi, et surtout, la possibilité de graver des matières dures. J’ai obtenu d’excellent résultats avec de l’ardoise. Personnaliser des dessous de verres, assiettes et plateau de cette matière est à la portée de tous. C’est ici que cette petite graveuse laser peut intéresser des professionnels qui voudraient offrir ce service.

À la question est-ce possible avec cette tête de pouvoir graver du métal ou du verre ? La réponse est oui avec des limites.

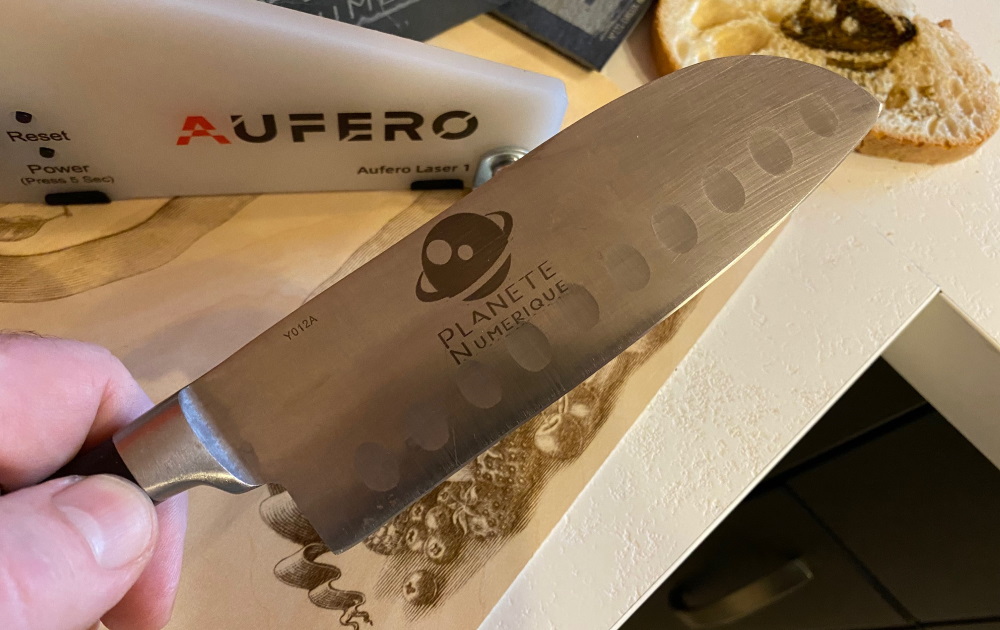

Personnaliser une lame de couteau ? Aucun soucis !

Dans le cas d’un métal anodisé, la gravure va marquer en surface le support sans le creuser pour autant. Il devient possible de personnaliser des lames de couteau, couvercle de bocaux, …. Dans le cas d‘une lame, utilisez un marqueur noir pour noircir la lame puis gravez. Une fois nettoyé avec de l’alcool, vous aurez un très beau rendu idéal pour faire un cadeau.

En ce qui concerne la gravure sur verre, il faut appliquer une peinture spéciale ce que je n’ai pu encore essayer.
Cette tête LU2-4 SF permet aussi la découpe de matière bois, plexiglas, papier et tissus.

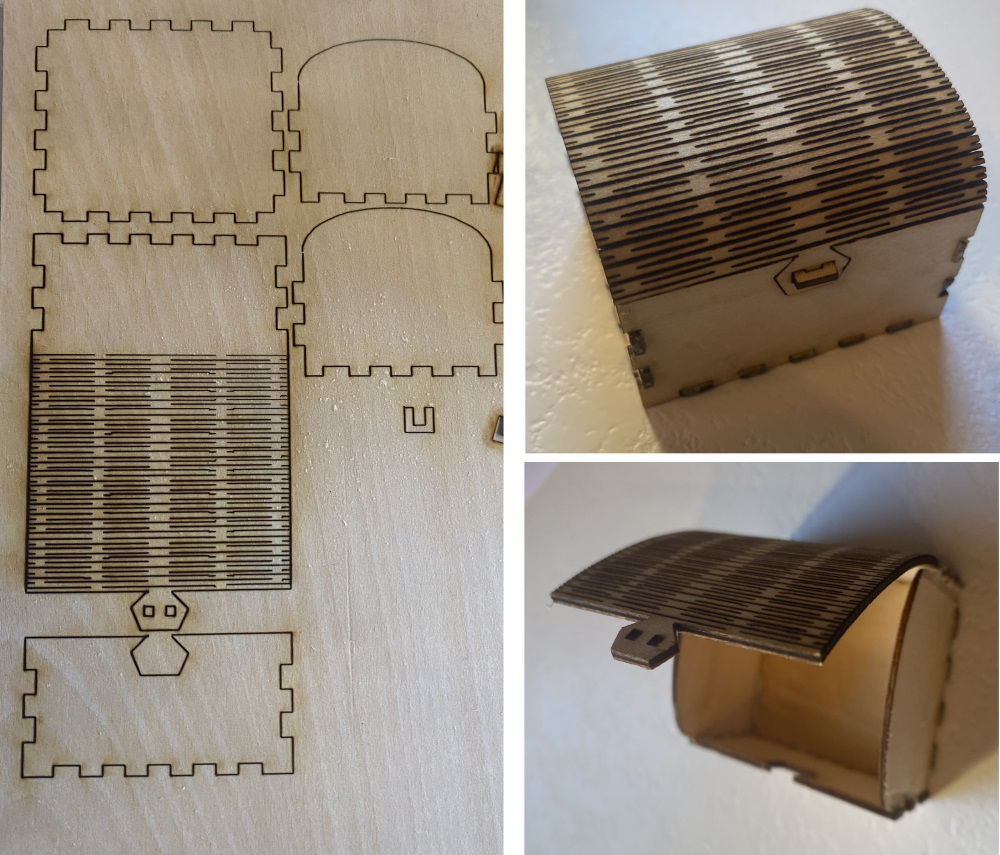

J’ai eu de très bons résultats avec du balsa de 1 mm type emballage de fromage ou cagettes que vous trouvez dans le commerce. C’est la perspective de pouvoir faire des puzzles ou des décorations simples avec une coupe ultra-précise.
Pour de la découpe de contreplaqué, elle est théoriquement possible jusqu’à 3 mm. Il faudra faire des essais car il y a parfois des traitements de surfaces sur ce bois qui le rende impropre.

La découpe produit un risque de marquage lié à la fumée dégagée par la forte chaleur. C’est ce que permet de mettre sous contrôle la dernière tête de gravure possible avec la Aufero Laser 1.

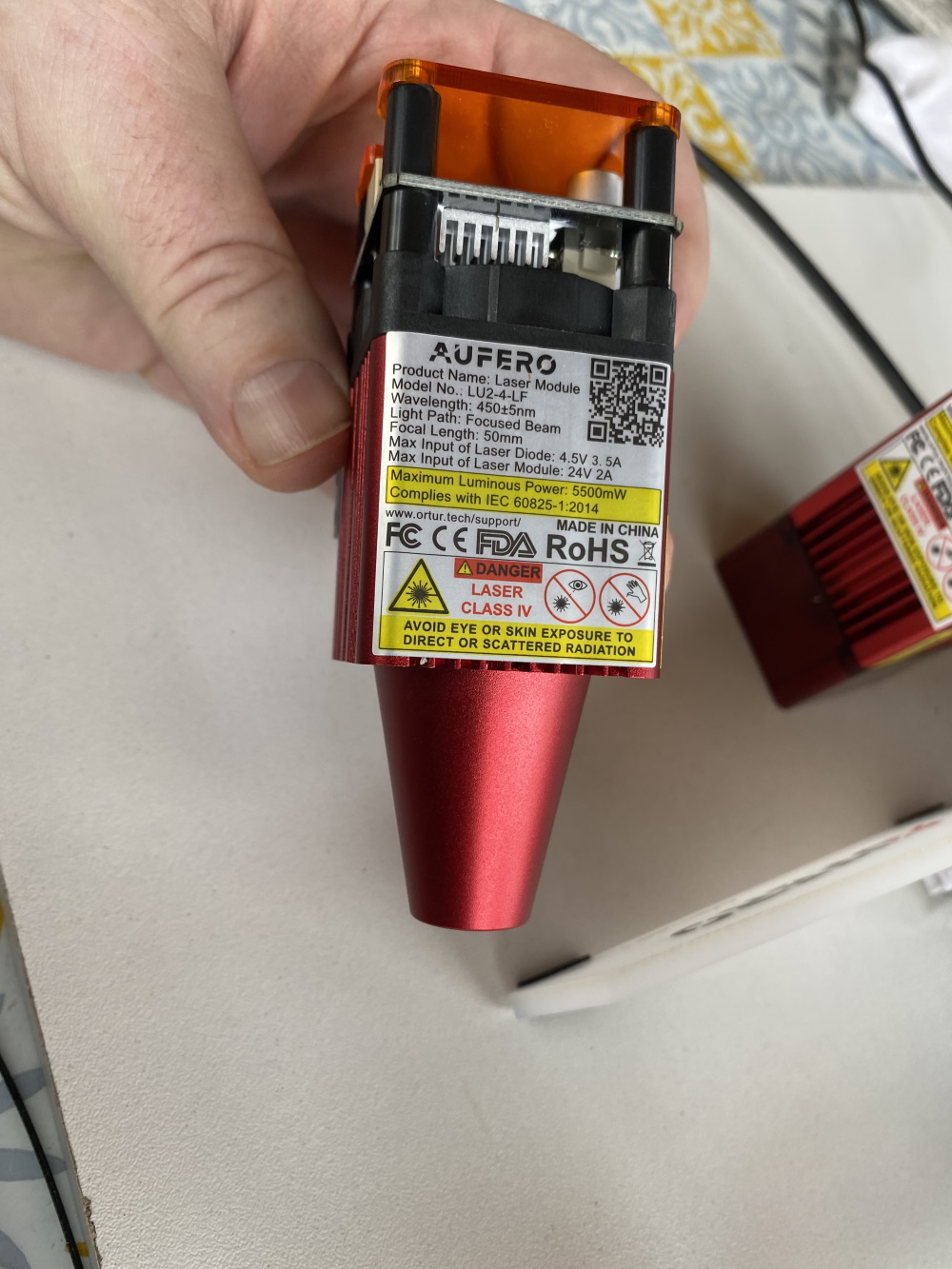

LU2-4 LF, La découpe en plus

Si votre objectif d’usage de la mini graveuse laser Ortur Aufero 1 est la découpe alors il faut de préférence viser la version vendue avec la tête laser LU2-4 LF.
Elle est de puissante équivalente la précédente, 20W en entrée et 5500 mW en sortie.

Le cylindre vise à concentrer l’air du ventilateur

Sa différence tient à la focalisation longue (LF) qui éloigne la lentille de la surface à graver/découper. Par défaut, un cône de 35 mm est vissé sous la tête qui permet de canaliser la ventilation vers l’orifice de sortie.

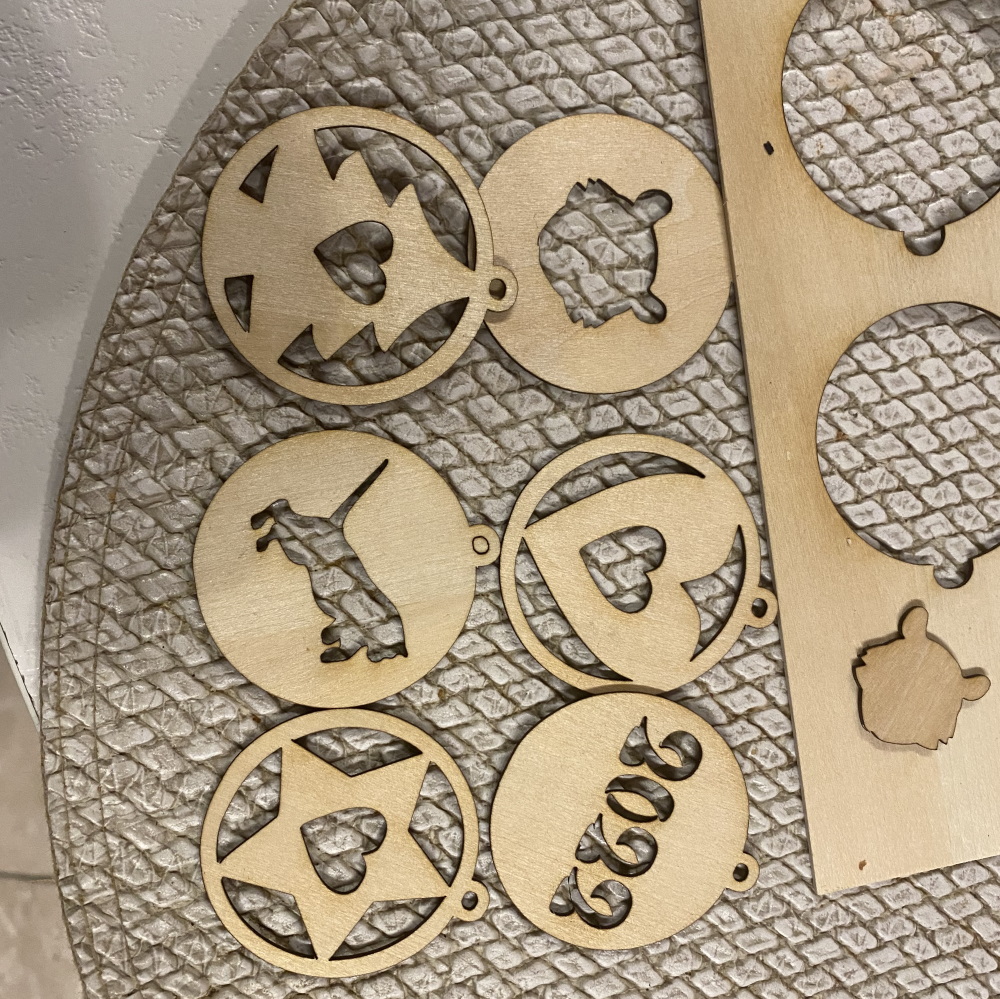

Des possibilité de Puzzle amusants

L’air soufflé sur bouche permet de chasser les fumées ou cendres pour éviter la dépose de particule sur la matière ou la lentille. L’augmentation de l’apport d’oxygène contribue aussi à une meilleure combustion et limite les risques de brulure de la matière autour de la zone de découpe.

Ce cône est une première manière de mieux découper mail il y a mieux en installant un kit de soufflage Air Assist.

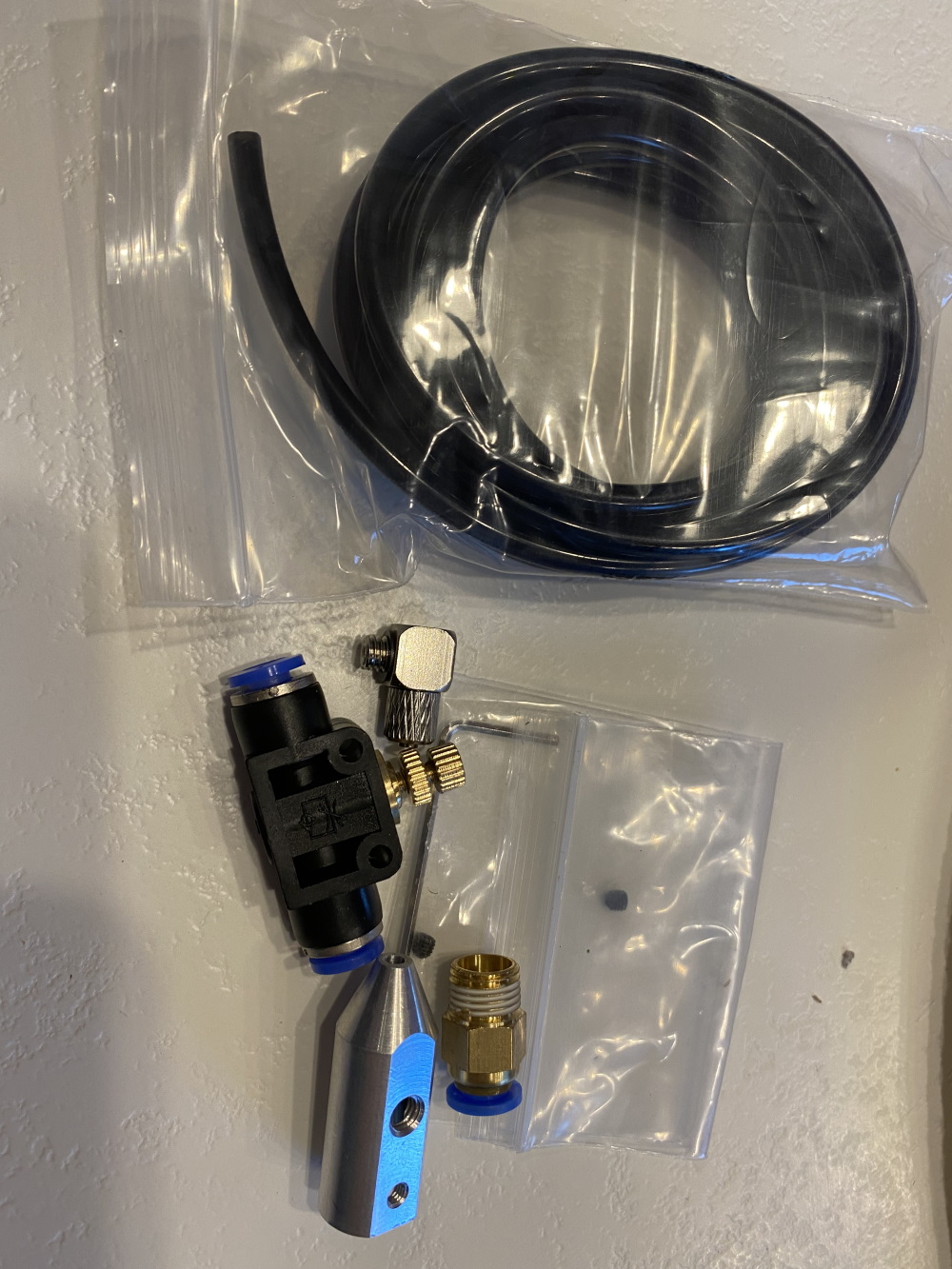

Le Kit AIR Assist

Ortur fourni une parti de ce kit sous la forme d’un module qui s’intercale sur la tête laser avec un câble souple pour aller à un compresseur. Ce dernier n’est pas fourni.
Je n’ai pas encore pu tester ce kit le temps de recevoir mon mini compresseur.

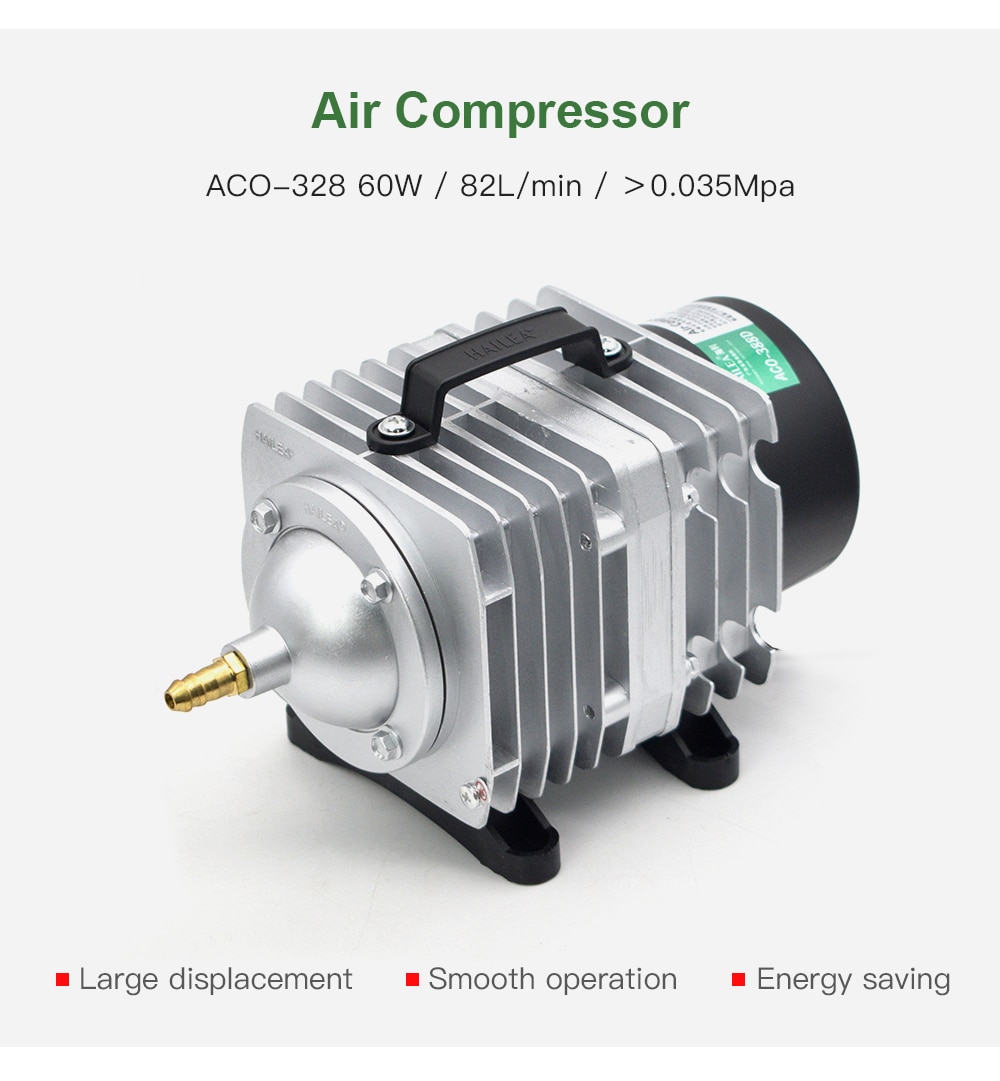

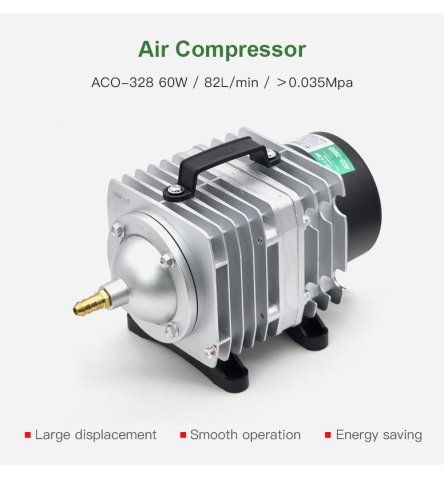

Je me suis orienté sur la Hailea ACO-328 que l’on trouve au meilleur prix à 60€ environ sur Ebay.

La découpe de balsa est sans bavure

J’ai testé cette tête de gravure LF de la même manière que la SF. Les résultats sont identiques si ce n’est que le point de focalisation est plus gros, 0.17 * 0.25 mm.

Quelques mots sur le logiciel

Pour mes tests, j’utilise LaserGRBL. Son interface n’est pas des plus intuitives mais il a le mérite d’être gratuit avec une très bonne communauté.

Vous pouvez charger une photo ou image JPG, PNG, … et l’imprimer en ligne à ligne ou encore charger un fichier SVG qui lui contient des chemins. Ce dernier format est celui à privilégier pour la découpe. C’est étonnant de voir alors la graveuse se comporter comme un traceur.

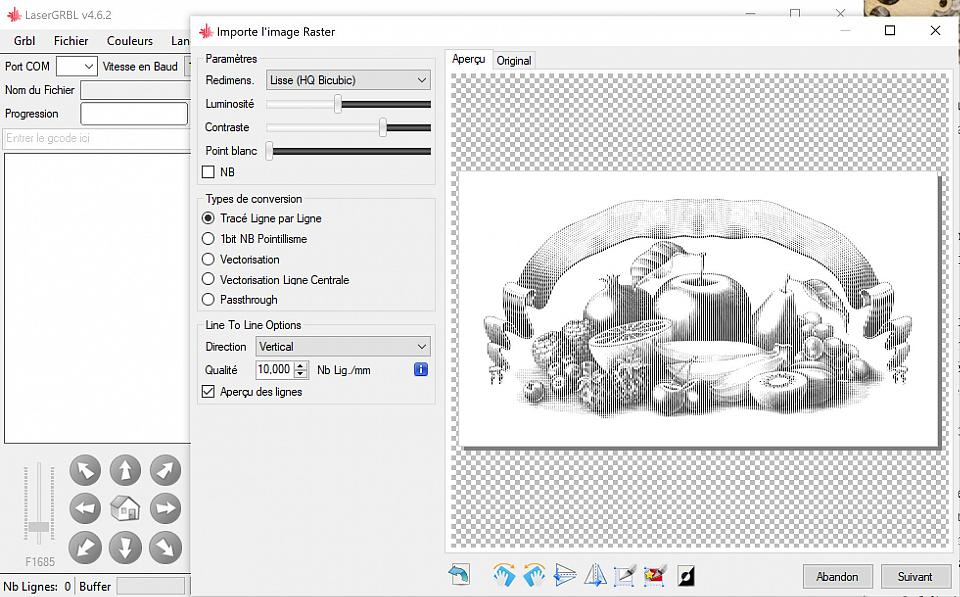

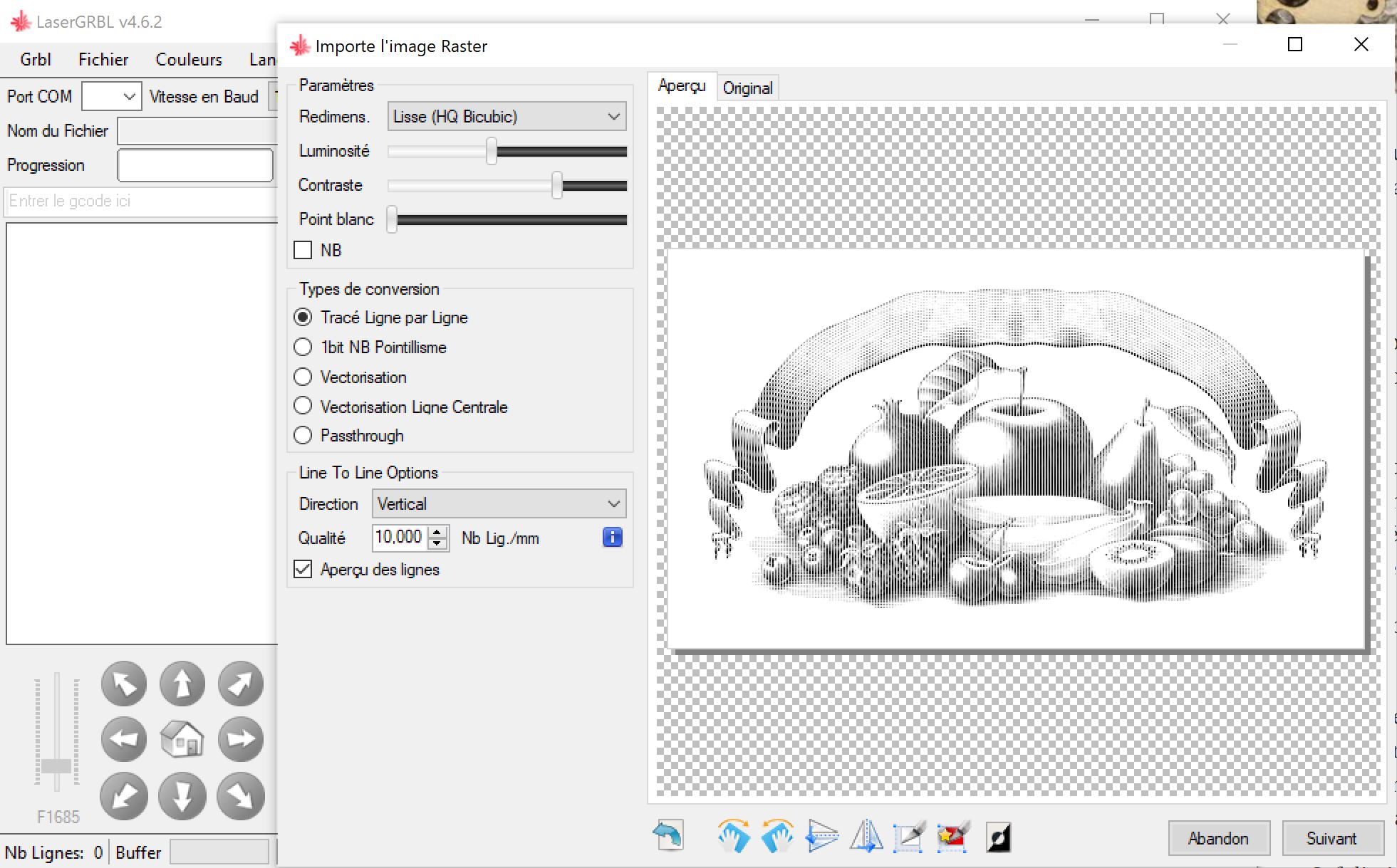

Le logiciel LASERGRBL

Pour le travail et la conversion d’images en vecteur, je vous recommande le logiciel gratuit Inkscape.

Globalement, la graveuse Ortur Aufero Laser 1 est stable. Il faut veiller à ce que votre ordinateur ne se mette pas en économiseur d’énergie pendant la gravure ce qui fait stopper le logiciel. Heureusement LaserGrbl propose des mécanismes de reprise en cas d’arrêt ou crash.

L’erreur la plus pénible que j’ai rencontré est « Soft limit Reached ». Elle est généralement liée à la tentative d’impression d’un fichier SVG qui dépasse la taille maximale de gravure.

Un nouvel hobby

Avant que de tester cette nouvelle graveuse laser, j’étais un peu dubitatif sur la possibilité de pouvoir faire des projets intéressants avec.
J’ai changé d’avis après ce test.

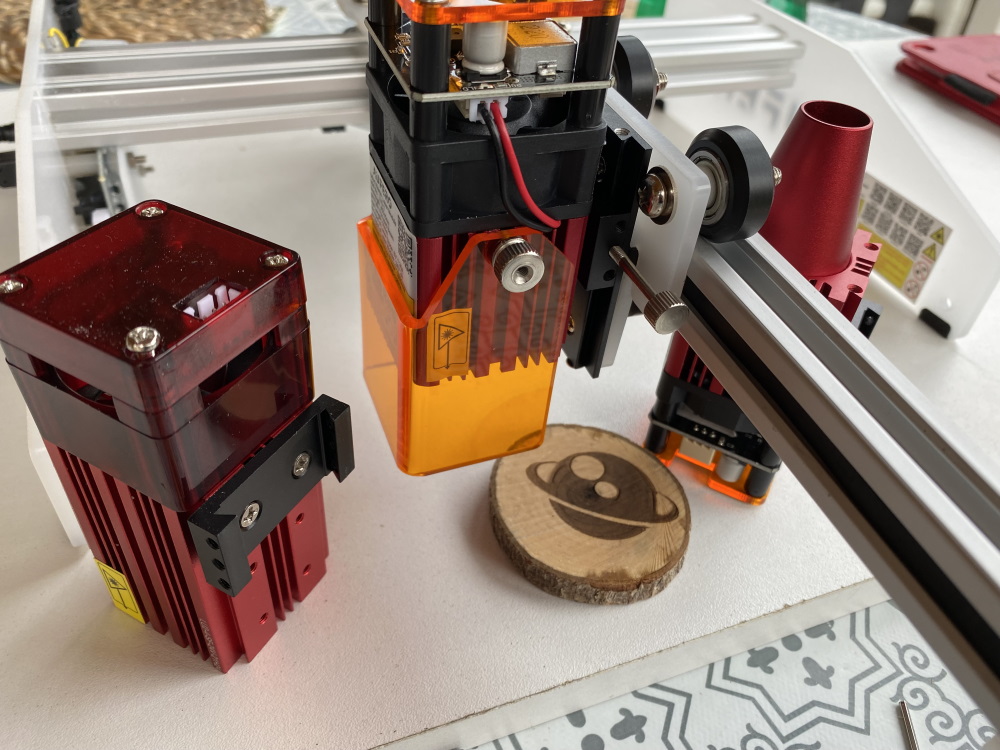

Les 3 têtes de mon kit

Grâce à la fourniture dans mon kit de test des trois têtes ORTUR, j’ai pu saisir les différences.

Le modèle d’entrée de gamme LU2-2 n’est à envisager que pour de la gravure sur des matériaux tendres type bois. C’est un produit initiatique.
J’ai été plus séduit par les versions LU2-4 au laser puissant car elles ouvrent des possibilité personnalisations de matériaux très larges comme de l’ardoise ou du métal ainsi que de la découpe.

Il y a de belles perspectives d’activités commerciales avec ces versions.

Caractéristique	Note
Simplicité Montage	5/5	Assemblée à 95%
Conception générale	4/5	Robuste et bien finie
Evolutivité	5/5	Nombreux accessoires en option
Carte mère	5/5	Carte maison à multiples connecteurs
Laser	4/5	Selon version, Puissant à focale fixe et réglage hauteur simple
Sécurité	3/5	Bouclier, lunettes ; Gyroscope
Polyvalence	3/5	Tailmmle limitée mais plusieurs têtes possibles
Usage	3/5	Silencieuse, précise, limitée en vitesse cause vibration
Communauté	5/5	La marque la plus connue
Prix	3/5	Reste chère
Qualité Prix	3/5	Produit recommandable en bon plan

Maintenant, les Ortur Aufero Laser 1 avec les têtes 5500 Mw approchent les 300€ et pour un peu plus, il est possible d’avoir le modèle Ortur Laser master Pro 2 qui propose une tête LU-4 SF ou LF avec plus de possibilités (plus large surface, châssis carré, plus grande vitesse, détecteur de flame, arrêt d’urgence).

Acheter la Aufero Laser 1

Je vous engage à regarder mes bons plans. A 300€ en version 5.5 W, je ne la recommande pas car il y a mieux pour un peu moins cher. Mais en bon plan si elle venait à être proposée à moins de 200€ c’est un bon matériel.
