Test Longer Ray 5 10 watts, une graveuse laser autonome avec écran tactile de série

  Graveur Laser Graveur Laser 10 Watts LONGER

La marque LONGER est connue pour ses imprimantes 3D de qualité qu’elle aura commercialisées sous la marque ALFAWISE à l’origine.
Tout naturellement, l’entreprise s’intéresse aussi au marché de la gravure Laser qui, de fait, partage beaucoup des composants d’une imprimante 3D.

Longer pousse l’analogie loin en incluant en série sur ses machines de gravure Longer Ray 5 un système de pilotage autonome avec un écran tactile, comme une imprimante 3D.
Cette graveuse Laser peut alors s’utiliser sans ordinateur à votre souhait. Le pilotage classique par USB reste disponible en parallèle.

J’ai eu l’opportunité de tester la machine de gravure Longer Ray 5 10 watts. C’est une évolution de la version Longer Ray 5 5 watts dont elle reprend le même châssis/électronique avec cependant une tête de gravure double de puissance.

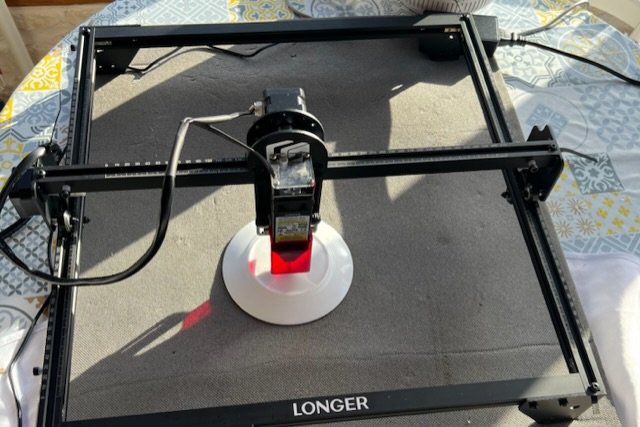

La LONGER RAY5 10 W en détail

Caractéristique	Valeur
Taille Gravure	400 X 400 mm
Surface extensible	Non
Règle sur profilé	Oui
À Assembler	Oui, 30 minutes
Nombre moteur en Y	1
Déplacements	Roue caoutchouc en V
Vitesse maximale	10000 ml/min

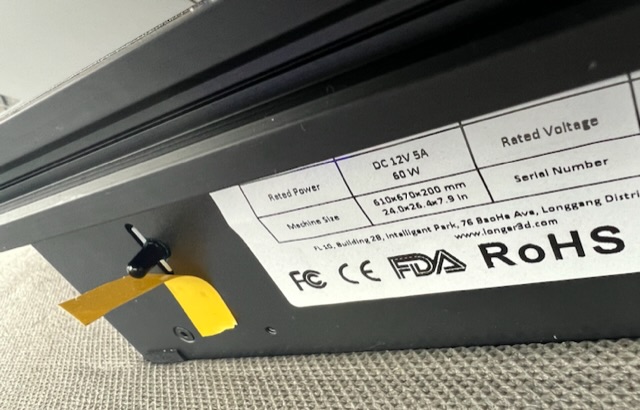

Alimentation	12 V
Carte mère	32 bits
Système Embarqué	GBRL
Capteur fin de course	Non
Contrôleur Hors ligne	Oui
Bouton arrêt urgence	Oui (interrupteur)
Capteur flamme	Oui
Autre sécurité	Mouvements, position fixe
Applications compatibles	LaserGRBL, Lightburn, MKSLaser Mobile
Wifi	Oui
Laser livré sortie	10 w
Focale	Fixe
Taille du point	0,06 mm rond
Évolutive Air assist	Option
Accessoires/consommables	Lunettes, consommables de test
Options	Air assist
Meilleur prix	350€ environ

Ce test utilise mon protocole structuré autour de neuf axes.

• Emballage et montage
• Conception générale
• Sécurités
• Logiciel
• Performance Laser en gravure
• Performance en découpe
• Retour d’expérience
• Évolutivité et options
• Prix, disponibilité

Emballage et montage : 3,5/5

La machine Longer Ray 5 est livrée bien emballée avec les outils nécessaires pour le montage. Vous avez en addition une carte mémoire microSD avec un lecteur qui contient des manuels et les logiciels.
Une cale cylindre métallique pour le bon positionnement de la tête est fournie.

L’assemblage n’est pas particulièrement difficile en raison de la conception assez élémentaire de la machine.

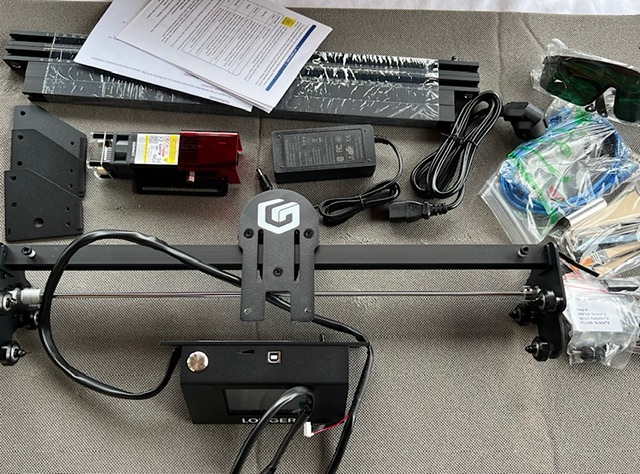

Peu de pièces à assembler

La visserie nécessaire est limitée.

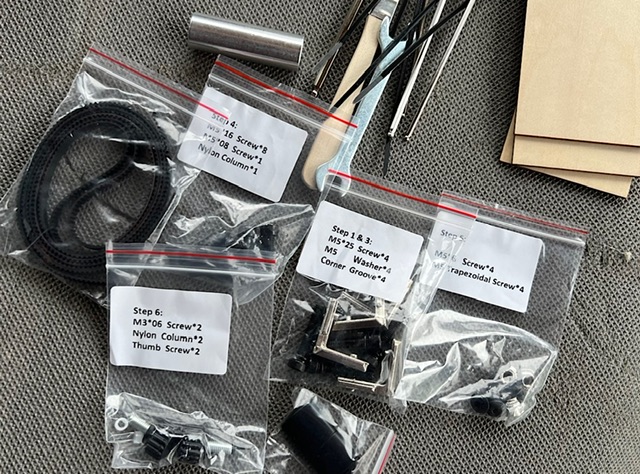

Visserie et courroies

En quelques mots, vous devrez

• Connecter les quatre profilés,
• Ajouter l’axe X déjà assemblé
• Passer les courroies
• Monter trois pieds.

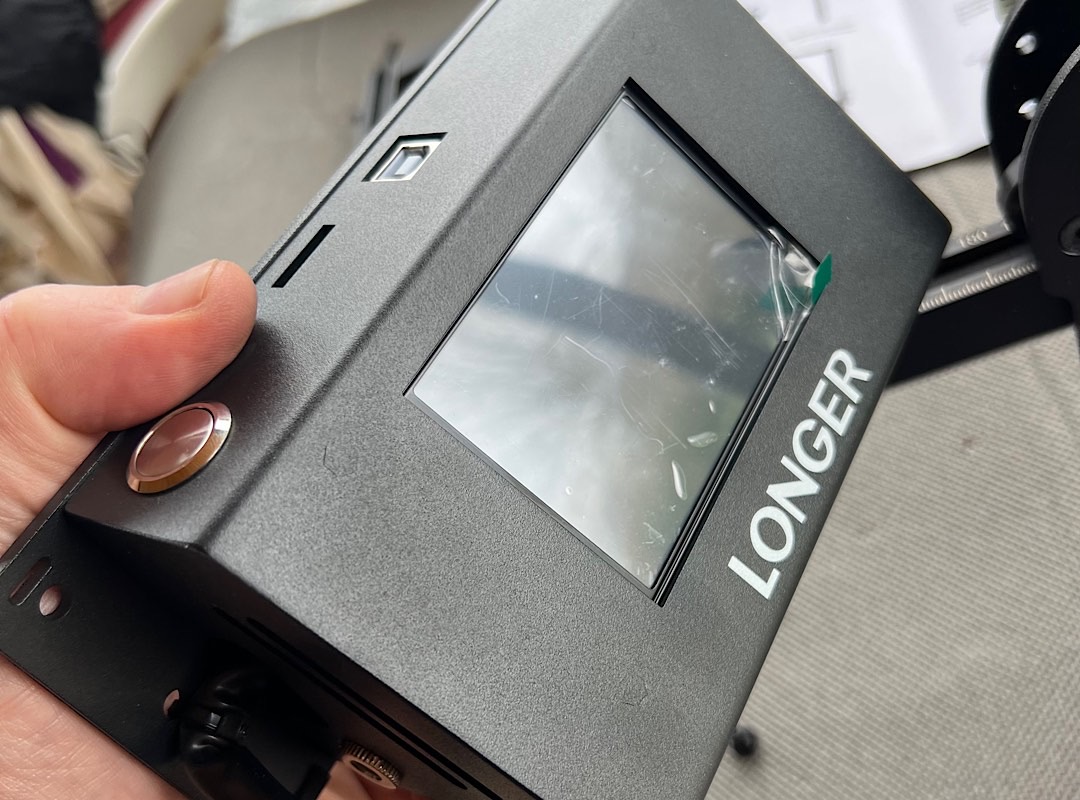

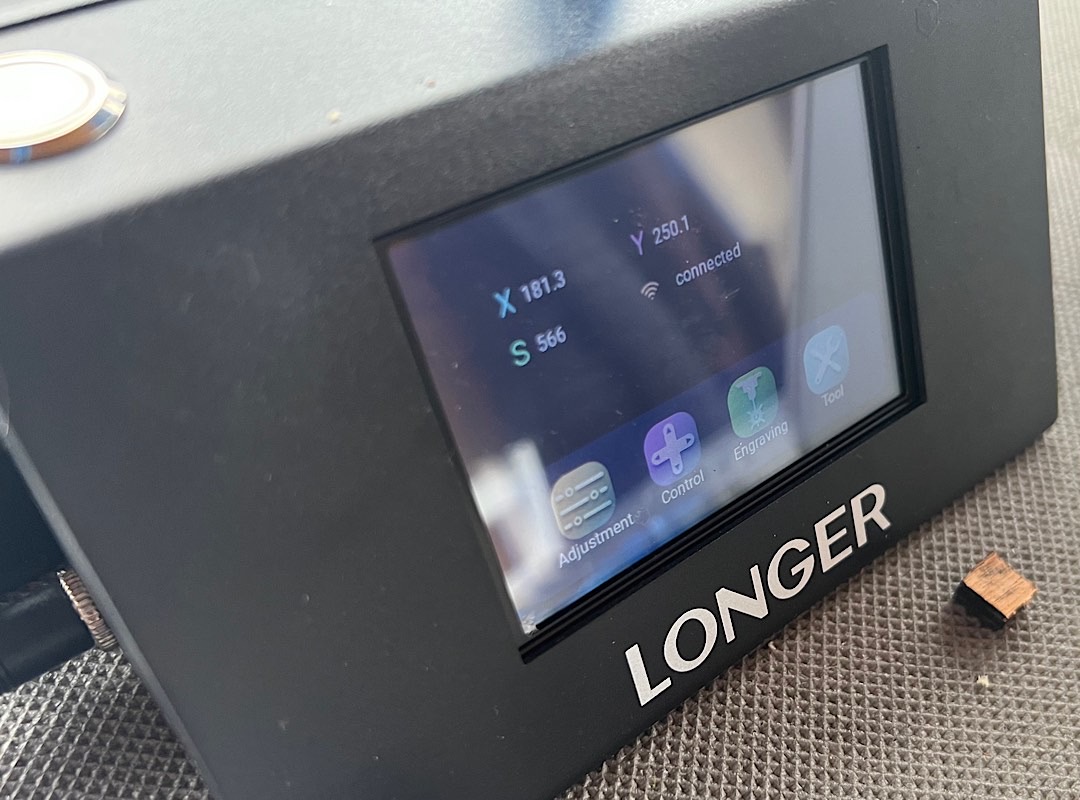

Le bloc carte mère / écran tactile

Le dernier pied n’est autre que le bloc électronique avec écran qui se fixe à gauche.
Les câblages sont faciles.

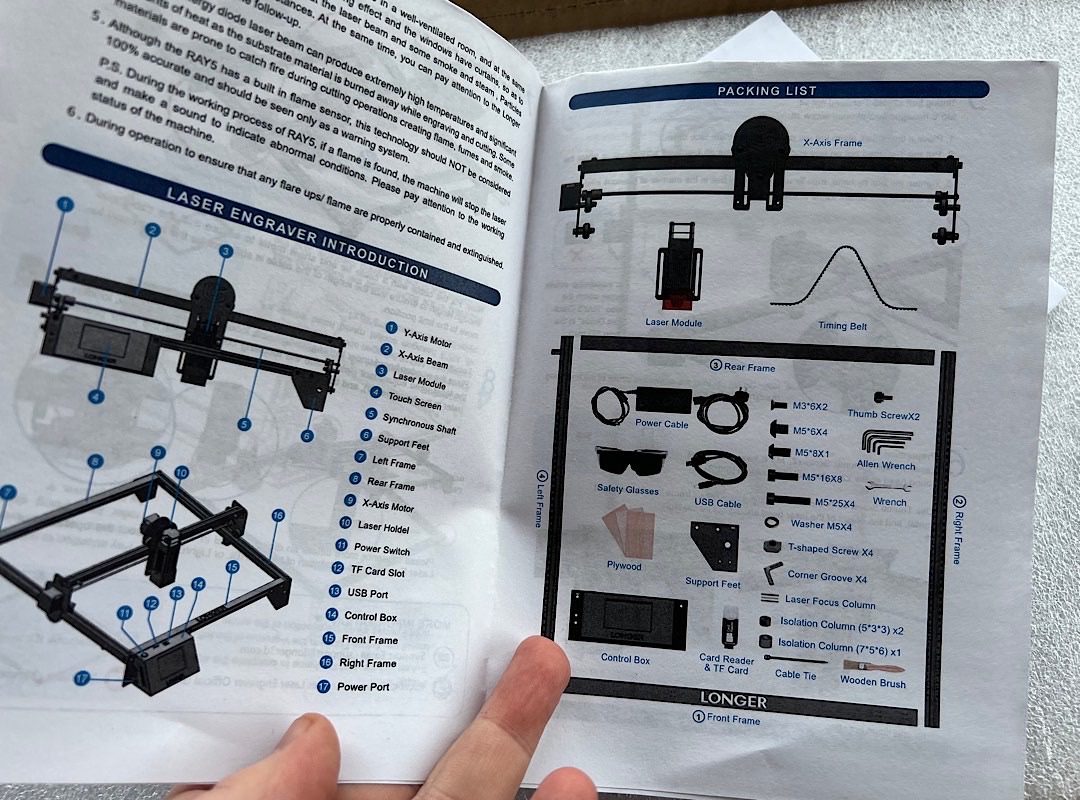

Une documentation minimale

La documentation est minimale, mais satisfaisante.

Là, où j’ai rencontré le plus de difficulté est pour la fixation des vis de guidage à l’arrière de la tête.
Les deux petites vis fournies avec isolateur ne sont pas assez longues. J’ai dû en trouver d’autres.

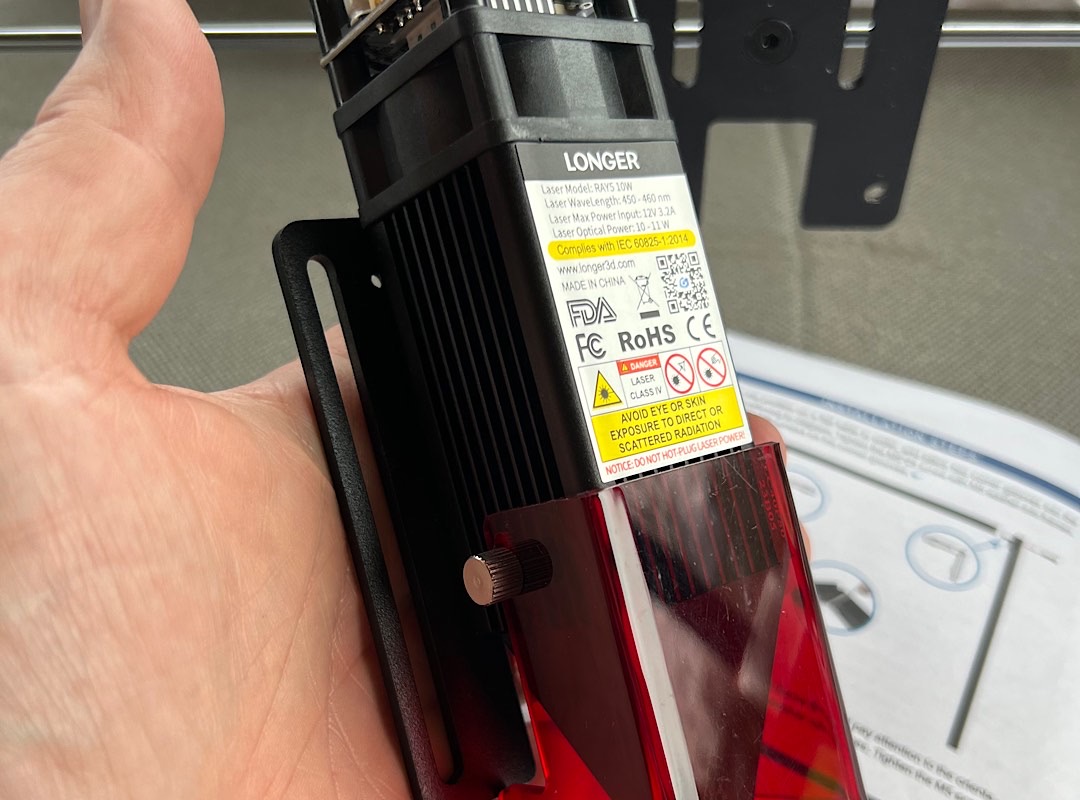

La tête 10 watts

Conception générale : 4/5

La Longer Ray 5 est une machine relativement simple en conception avec de petits profilés, pieds, système de courroie et roues en V de première génération.

Sa touche de modernité vient de l’intégration d’un écran tactile à l’avant du bloc qui contient la carte mère. Il permet un usage autonome de la machine de gravure Laser sans ordinateur raccordé en USB.
Vous pouvez exporter un fichier de votre logiciel et le placer sur la carte MicroSD en direct ou via WIFI.

C’est en même temps innovant, mais pas nouveau. D’autres machines établies sur une électronique de même famille proposent un écran tactile via une liaison HDMI en série (ex Atomstack S10) ou en option (Two Tress TS2).

La carte mère de la Longer Ray 5 est une MKS DLC32 conçue par Makerbase / MKS. Cette société produit les cartes électroniques de l’essenciel des machines laser du marché.

Celle proposée par Longer gère des options : elle intègre un module gyroscope, détection d’absence de mouvement, capteur de fumée.

La butée mécanique

Même si la carte MKS le permet, la Longer Ray 5 ne propose pas de capteur de fin de course. Ces derniers permettent de se positionner automatiquement en 0/0. Le constructeur a toutefois placé des butées qui évitent à la machine d’aller crasher la tête par erreur.

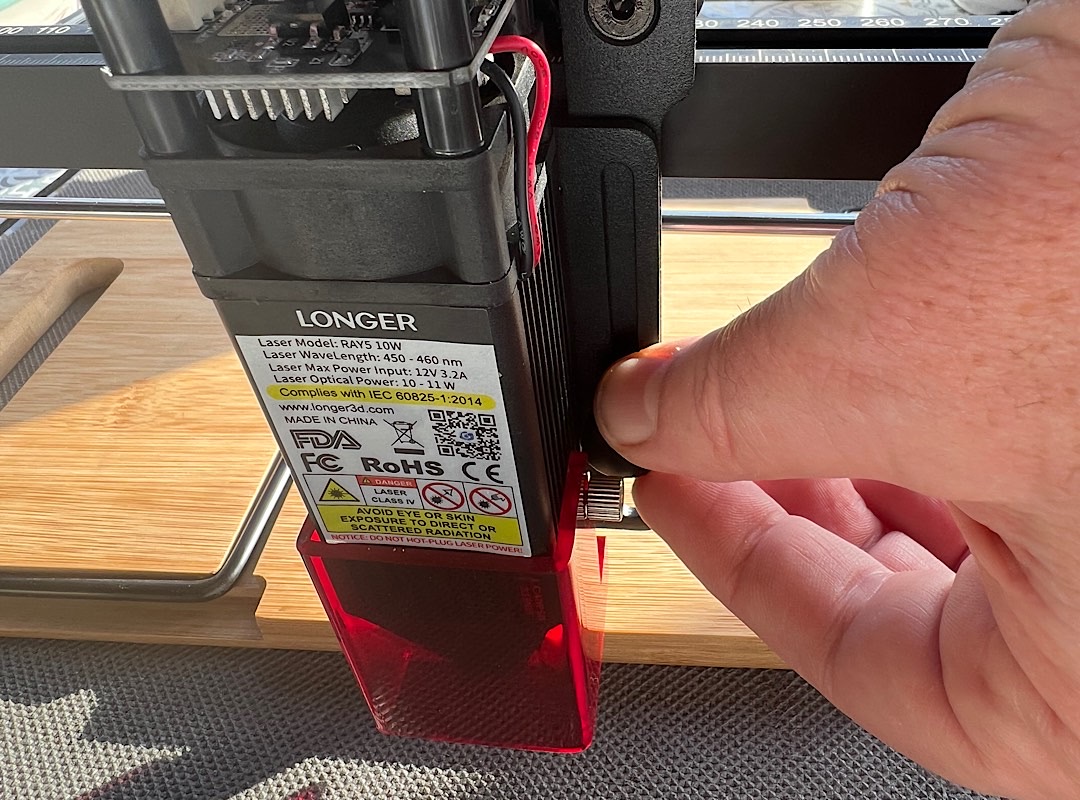

Le blocage de la tête à l’avant

La machine utilise comme toutes les machines laser actuelles une tête Laser à focale fixe. Il faut donc lever ou baisser la tête en regard de la hauteur de la surface à graver ou découper.

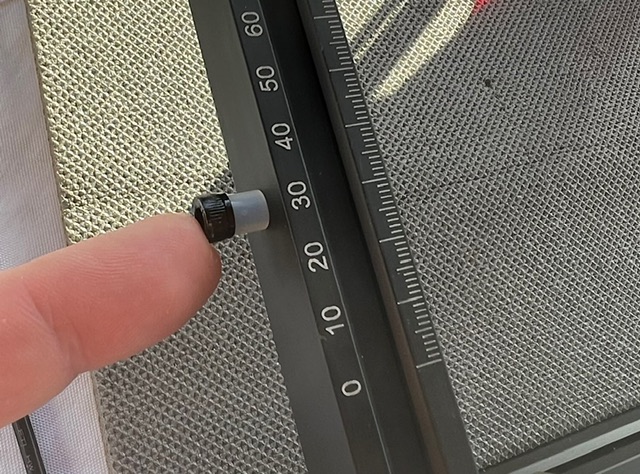

C’est ici un système simple avec deux écrous à visser au doigt en façade.

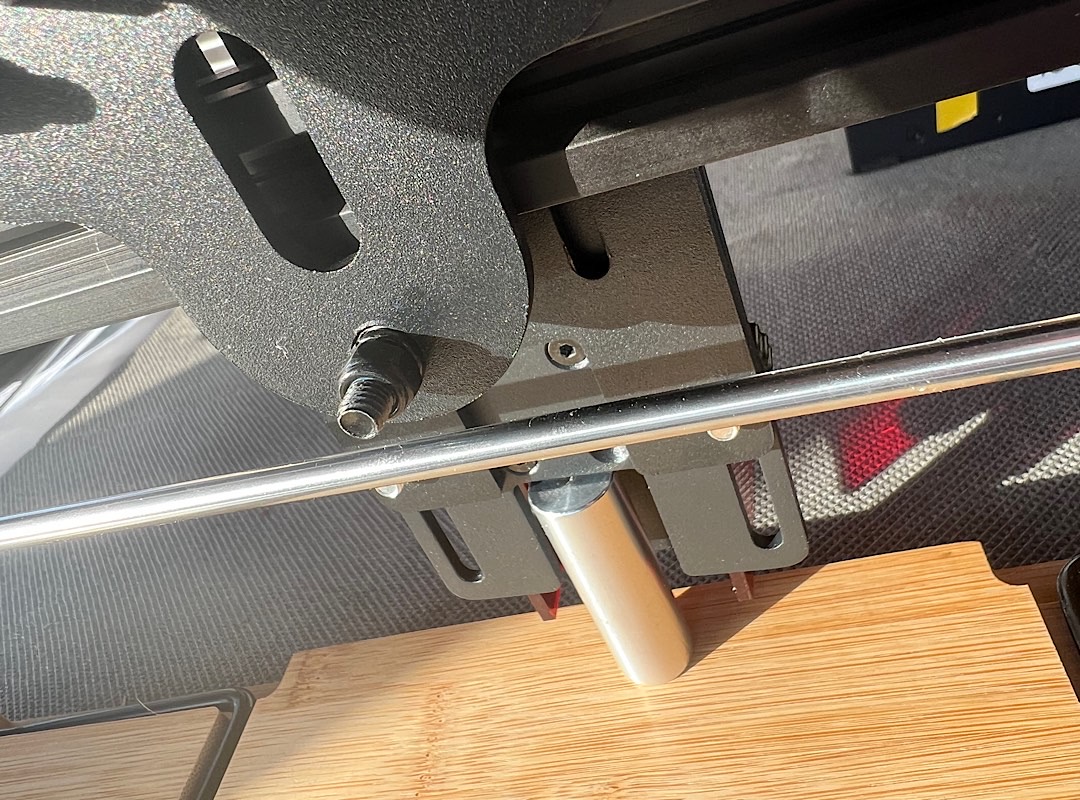

La cale de réglage en hauteur

Pour déterminer la hauteur optimale, Longer recourt à un système de cale métallique à placer à l’arrière.

Sécurités. : 4/5

Bons points niveaux sécurité avec la présence de systèmes de protection passifs et actifs.

Pour la partie passive, vous êtes protégés du faisceau laser par un bouclier en bas de la tête.
Le constructeur fournit ensuite une paire de lunettes.

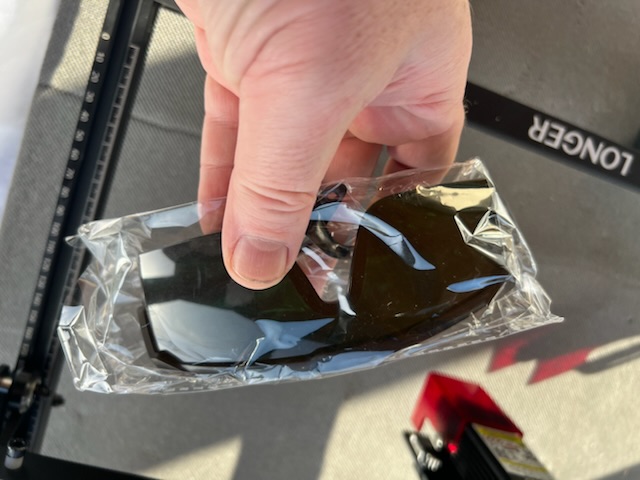

Les lunettes fournies

Pour les systèmes actifs, vous avez un détecteur de flamme. C’est un dispositif intéressant, mais qui est susceptible de générer des fausses alertes selon la lumière extérieure. Installée dans ma véranda lumineuse, la machine s’est mise régulièrement en alerte. J’ai dû couvrir la diode de détection pour contourner le problème.

Le détecteur de fumée avec un moyen de le désactiver

La Longer Ray 5 dispose ensuite d’un gyroscope qui arrête la gravure en cas de mouvement de la machine. Par mégarde, j’ai bougé ma machine pendant une gravure et confirmé le bon fonctionnement de ce dispositif.

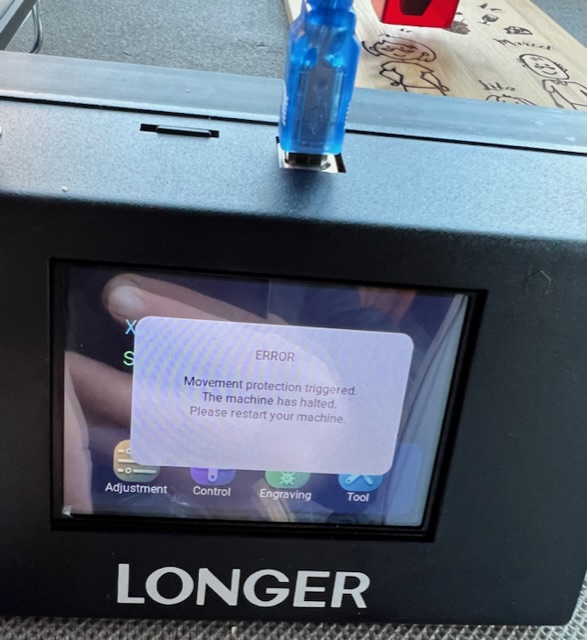

Erreur suite à un mouvement

Il y a enfin un système qui analyse si la machine est bloquée sur un point fixe, et alors coupe le laser.

Logiciel : 4/5

La Longer Ray 5 peut prétendre à une bonne note pour la partie logicielle en raison de son système de pilotage autonome.

Via l’écran, vous pouvez choisir un fichier sur la carte, demander une visualisation de la zone gravée, déplacer la tête. C’est peu riche, mais suffisant.

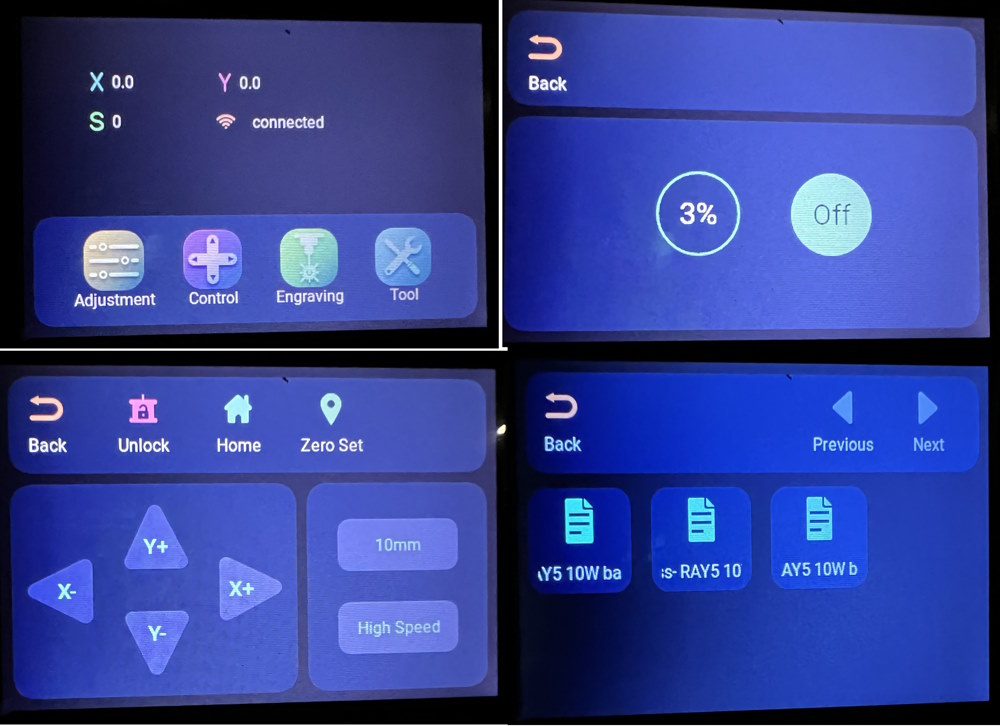

Les écrans de l’interface de la machine

La Longer Ray 5 propose un circuit WIFI intégré. Une fois votre réseau sélectionné (2.4 GHz), il autorise de la piloter via un navigateur web. C’est surtout commode pour envoyer les modèles à graver à distance. Vous pouvez aussi ajuster les paramètre GRBL du firmware.

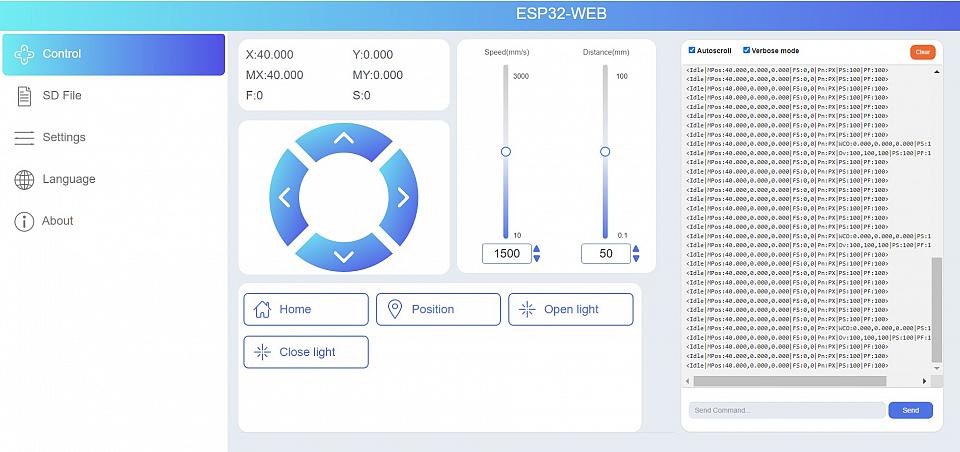

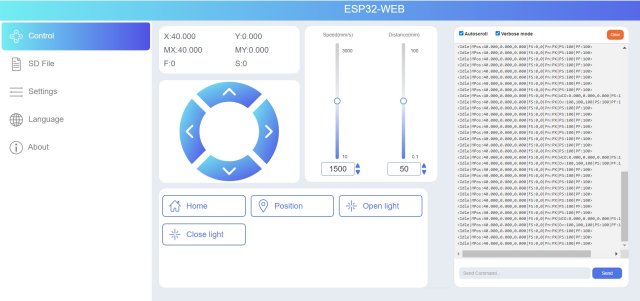

L’interface navigateur WEB

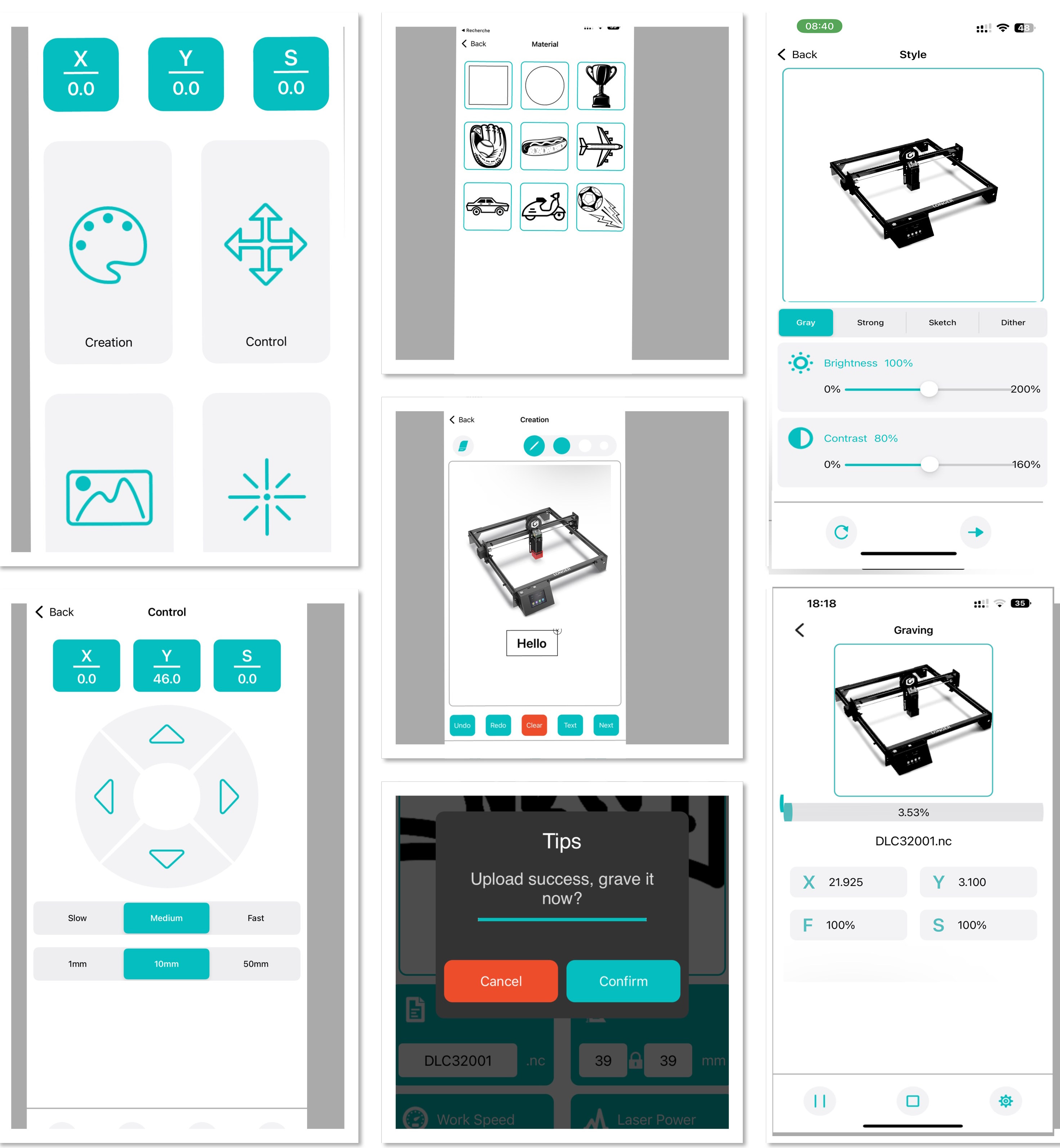

Le Wifi offre par ailleurs le pilotage par smartphone Apple ou Android via l’application mobile générique de Makerbase MKSLaser. Cette application est disponible pour toutes les machines de gravure laser qui utilise cette génération de carte. Je l’ai déjà rencontré sur la Two Tress TS2 et la ACMER P1.

C’est une application assez élémentaire . Vous devez indique l’adresse IP réseau obtenue par la graveuse Laser pour vous y connecter. Elle ne propose pas le mode Wifi direct.

Cette application permet d’imprimer des images avec texte, ajuster les paramètres de gravure, demander une prévisualisation de la zone à graver à distance. C’est un petit bonus.

Performance Laser en gravure : 4/5

J’en arrive au premier point très important au moment de s’équiper de ce type d’appareil : la performance au niveau gravure.
Entre deux machines qui annoncent la même puissance laser, il peut y avoir une grande disparité. Ainsi, la dernière Acmer P1 10 watts j’ai pu tester est décevante.

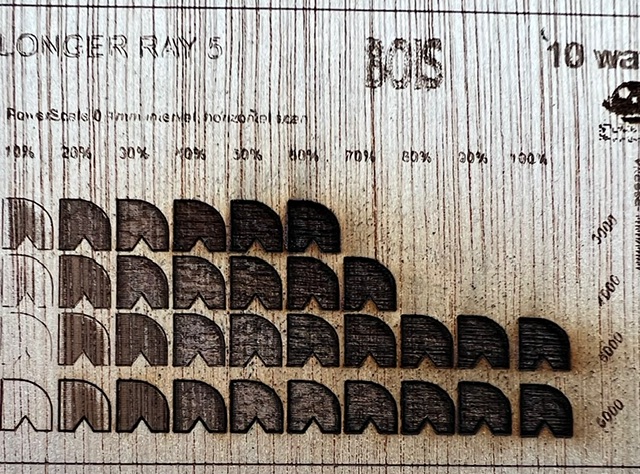

Test gravure, le bois est bien brulé signe de puissance

Pas de déception chez Longer. Le laser diode 10 watts est conforme à mes attentes. Mes benchmarks habituels le positionnent dans le haut du classement.

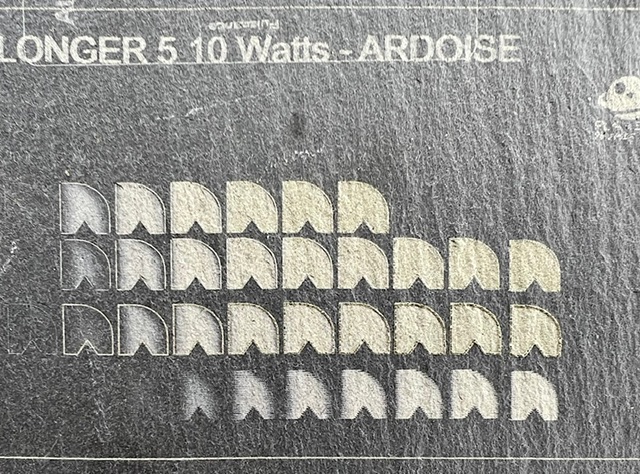

Test ardoise. Bien a haute vitesse.

Cette bonne performance permet d’utiliser la Longer à sa vitesse maximale de 10000 mm/min tout en marquant bien de la matière comme du bois ou de l’ardoise.

Le faisceau laser est de petite taille,0,06 x 0,06 mm.

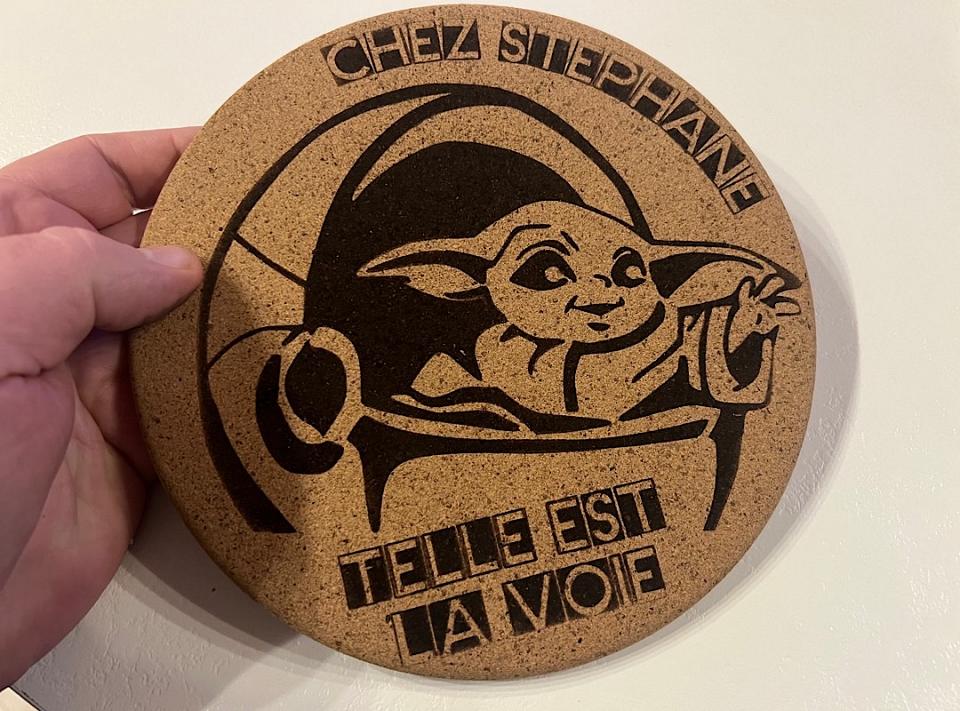

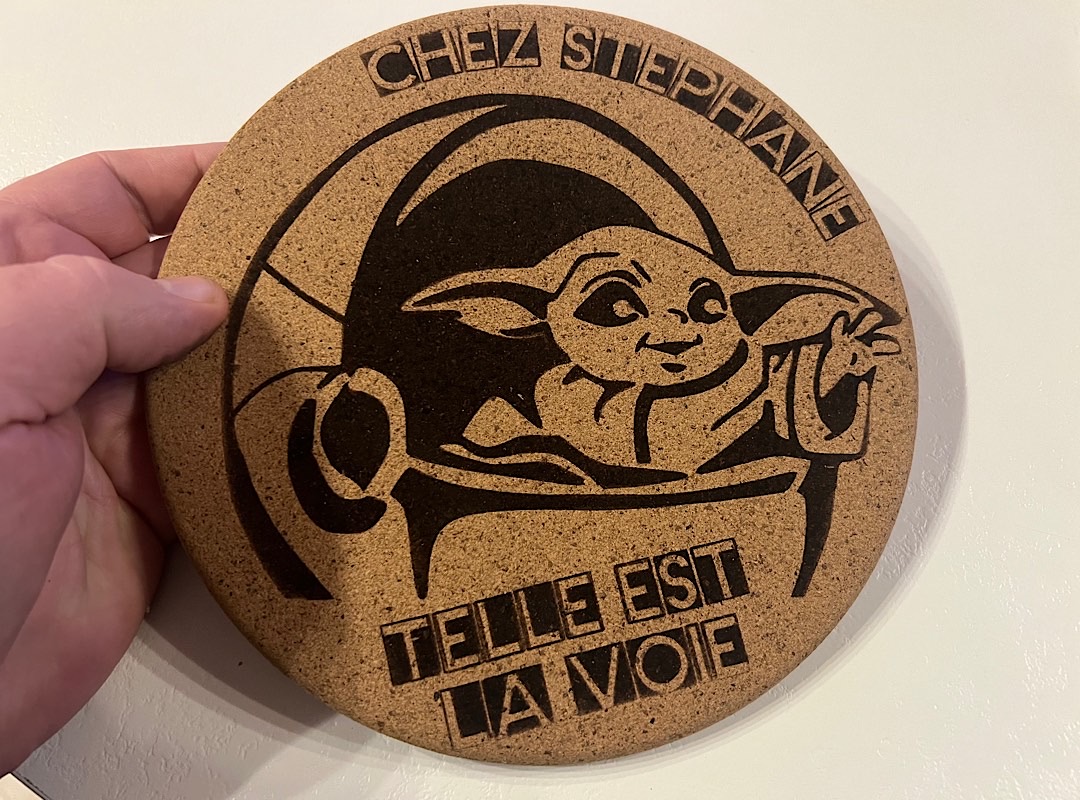

Du liège gravé

La gravure sur métal sans traitement préalable est efficace à vitesse raisonnable (200 mm/min).

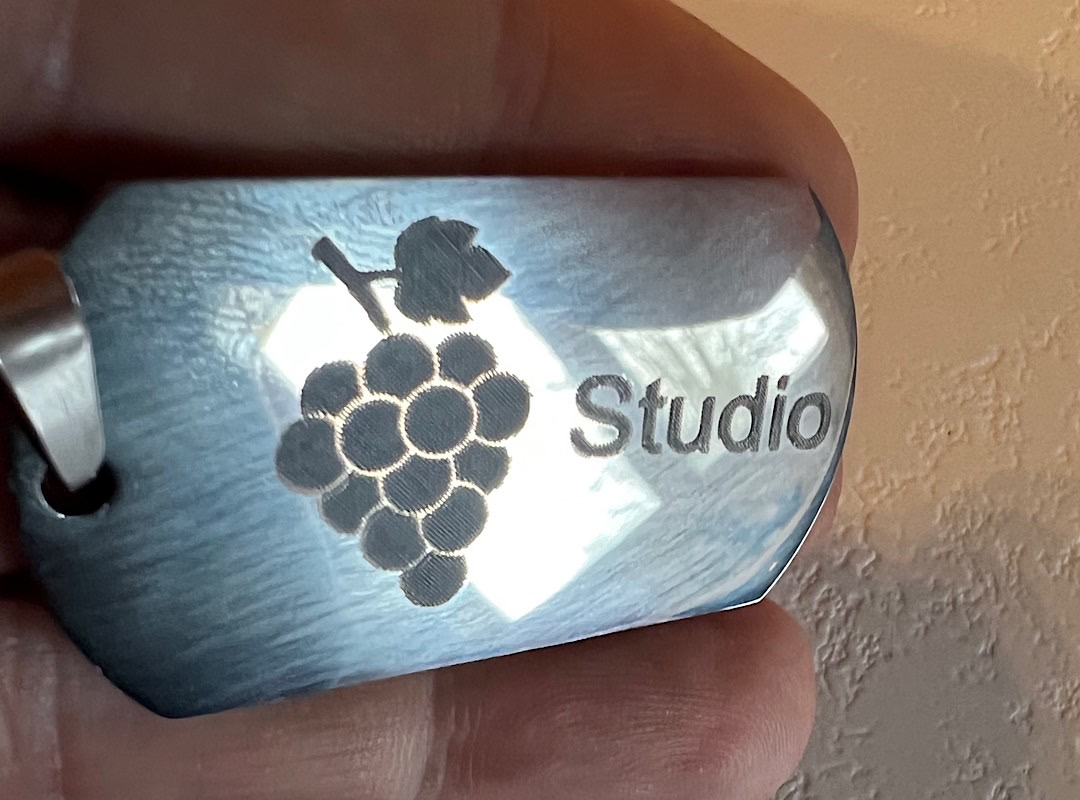

Le métal se grave sans traitement

Performance en découpe : 4/5 (provisoire)

Une puissance importante d’un laser est cruciale surtout si vous envisagez des projets de découpe. Avec une machine 10 watts il est possible de découper des matériaux.

La Longer Ray 5 10 watts est performante à considérer mon benchmark.
En deux passages à 100% de puissance, elle arrive déjà à découper mon contreplaqué 5 mm. C’est très bon.

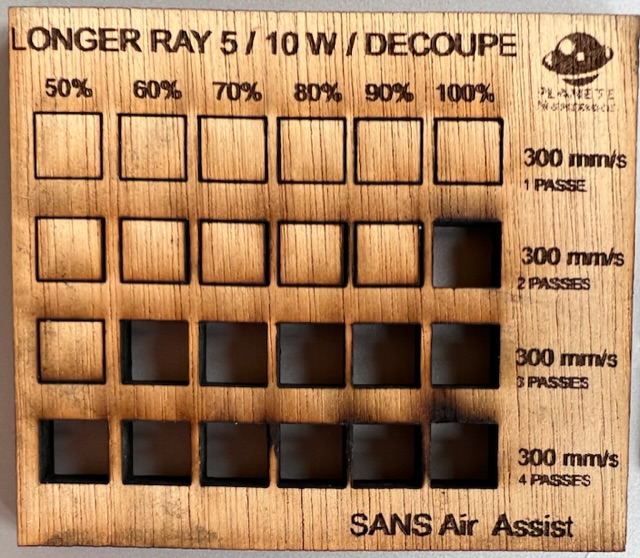

Le test de découpe sans air assis est très bon

Comme vous le voyez sur la photo, le bois est taché par la fumée. C’est là qu’intervient qui s’appelle le « air assist ». Un compresseur externe propulse de l’air dans la buse pour dissiper les fumées et aider à une meilleure combustion.

Je n’ai pas pu tester comme à mon habitude cet aspect, car la Longer Ray 5 n’est pas livrée pré-équipée pour utiliser une pompe. Il faut acheter un kit en option à 15€ que je n’avais pas anticipé.
Le test et la note de ce critère de cette partie est donc partiel le temps que je reçoive ce kit.
Je suis a priori confiant vu la qualité de découpe.

Retour d’expérience : 3,5/5

La Longer Ray 5 10 watts est une bonne machine avec une technicité simple. Je n’ai rencontré aucun problème lors de mes tests de gravure si ce n’est, comme indiqué, le capteur de flamme trop sensible.
Le système autonome fonctionne bien.

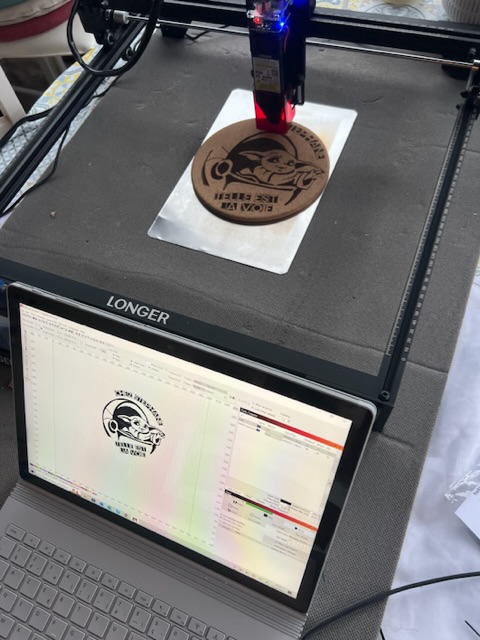

Je recommande d’envoyer les modèles en Wifi pour éviter l’usure du lecteur de carte. Personnellement j’ai tellement pris l’habitude d’utiliser mon ordinateur en USB avec Lightburn et je n’ai pas trouvé d’intérêt majeur pour cette fonction.
Cela pourra cependant intéresser des personnes qui ont un usage d’imprimante 3D qui ne seront dès lors pas dépaysée. La partie mobile peut aussi rendre des services.

Le système de réglage de la hauteur de tête pourrait plus moderne qu’avec une simple cale.

Les côtés de la machine sont ouverts ce qui permet de mettre des objets à graver plus large que la machine. C’est pratique.

Enfin j’aurais apprécié la présence de capteurs de fin de course end-stop pour un retour en position 0/0 automatique.

Évolutivité et options : 3/5

il y a quelques options pour la machine au catalogue Longer :

• Un pré équipement Air Assist
• Une pompe avec pre Equipement
• Un Rotary Roller pour graver les formes rondes
• Un support de gravure nids d’abeille
  C’est donc du standard.

Prix, disponibilité : 3/5

Cette machine de gravure Longer est plutôt bien référencée en matière de boutiques avec des généralistes comme Amazon, les boutiques import de même que sur le site du constructeur.

Le prix au lancement était correct autour de 370€ (maj aout 2023 le prix est cassé à loins de 200€, voire en bas de test).

C’est un premier prix dans le segment des 10 watts ce qui permet de la recommander. Je vous engage à regarder mes bons plans pour la trouver potentiellement moins chère dans les prochaines semaines.

Critère	Note	Coeff	Total
Emballage & assemblage	3,5	1	3,5
Conception générale	4	2	8
Sécurités	4	3	12
Logiciel	4	2	8
Performance Laser en gravure	4	3	12
Performance en découpe	4	2	8
Retour d’expérience	3,5	3	10,5
Evolutivité et options	3	1	3
Prix, disponibilité	30	3	9
Total	74/100
