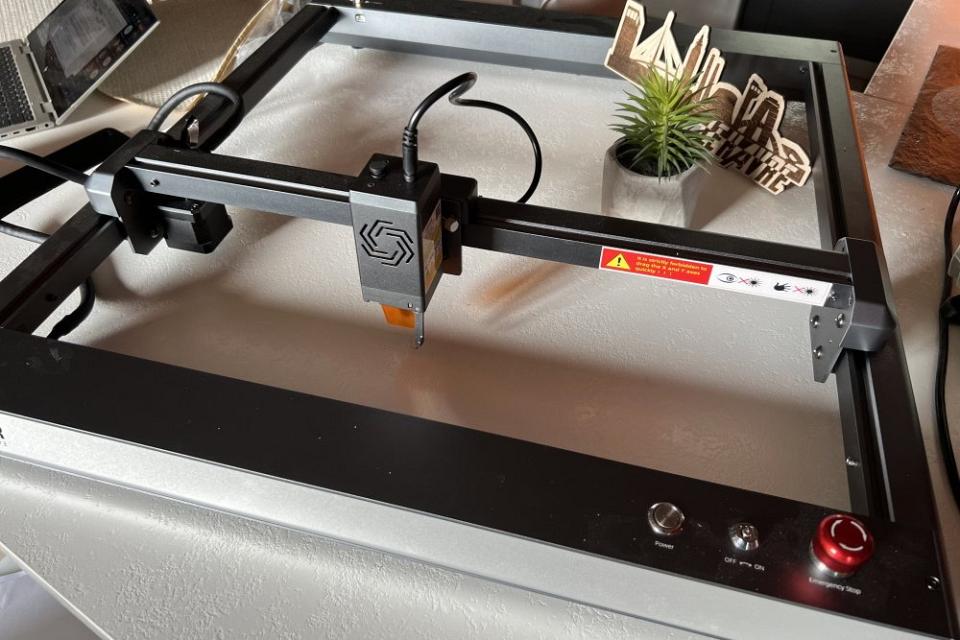

Test Graveuse laser Ortur Laser Master 3, tout simplement la meilleure 10 watts de 2022

  Graveur Laser Graveur Laser 10 Watts ORTUR / AUFERO

Dans tous les marchés, du smartphone à la voiture, il en faut pour tous les besoins et tous les budgets. Dans le cas des machines de gravure Laser, il y a une offre de plus en plus large, avec des puissances de 5 ou 10 watts et des niveaux d’équipements très différents d’une machine à l’autre.

Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.

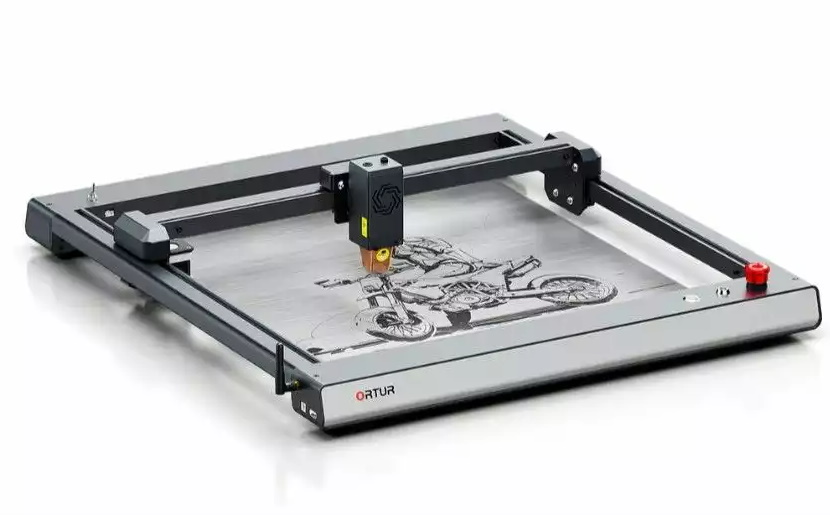

La graveuse laser Ortur Laser Master 3 abrégé OLM3 est une nouvelle donne en matière de graveuse laser. Elle se positionne dans le haut de gamme du marché avec peu de concurrence. Cette machine cible des consommateurs en recherche de ce qui se fait de mieux avec un budget confortable.
Dans le marché des machines de gravure Laser, les modèles 10 watts sont chers avec des prix proches des 500€. La Ortur Laser Master 3 l’est encore plus et se positionne autour de 650€ en promotion. Cela pourra sembler élevé sans considérer ses qualités … et elle en a énormément.

La fiche technique de la Ortur Laser Master 3

Caractéristique	Valeur
A Assembler	Oui < 20 minutes
Taille machine	580 * 550 * 150mm
Taille Gravure	410 x 400 Mm
Surface extensible	oui, 5850 x 400
Règle sur profilé	Oui
Voyants de fonctionnement	1 multi couleur
Puissance Laser	DIODE 10 w
Diamètre du spot	0,05*0,10 mm
Focale	Fixe
Distance Focale	NC
Vitesse maximale	20000 mm/min
Alimentation	24 V
Carte mère	32 Bits OLM-ESP -PRO-V2.4
Système Embarqué	GRBL
Capteur fin de course	Oui via TMC2209
Interfaces de connexion	Wi-Fi, USB, utilisation hors ligne
Controleur Hors ligne	Via application mobile
Bouton arret urgence	Oui (bouton + interrupteur)
Capteur flamme	Non
Capteur Mouvement	Oui
Autre sécurité	Position courante, Exposition longue, clé
Air Assist	Oui, intégré
Pilotage via application mobile	Oui
Logiciels compatibles	LaserGRBL, Lightburn, Laser Explorer
Accessoires/consommables	Lunettes, consommables de test
Options	Kit extension, , Support découpe nid d’abeille, Rotary Roller, pieds
Meilleur prix vu	500€

Emballage et montage : 4/5

Pour des raisons d’optimisation de transport, la Ortur Laser Master 3 est livrée en kit à assembler. Mais ici c’est bien plus simple qu’à l’habitude.

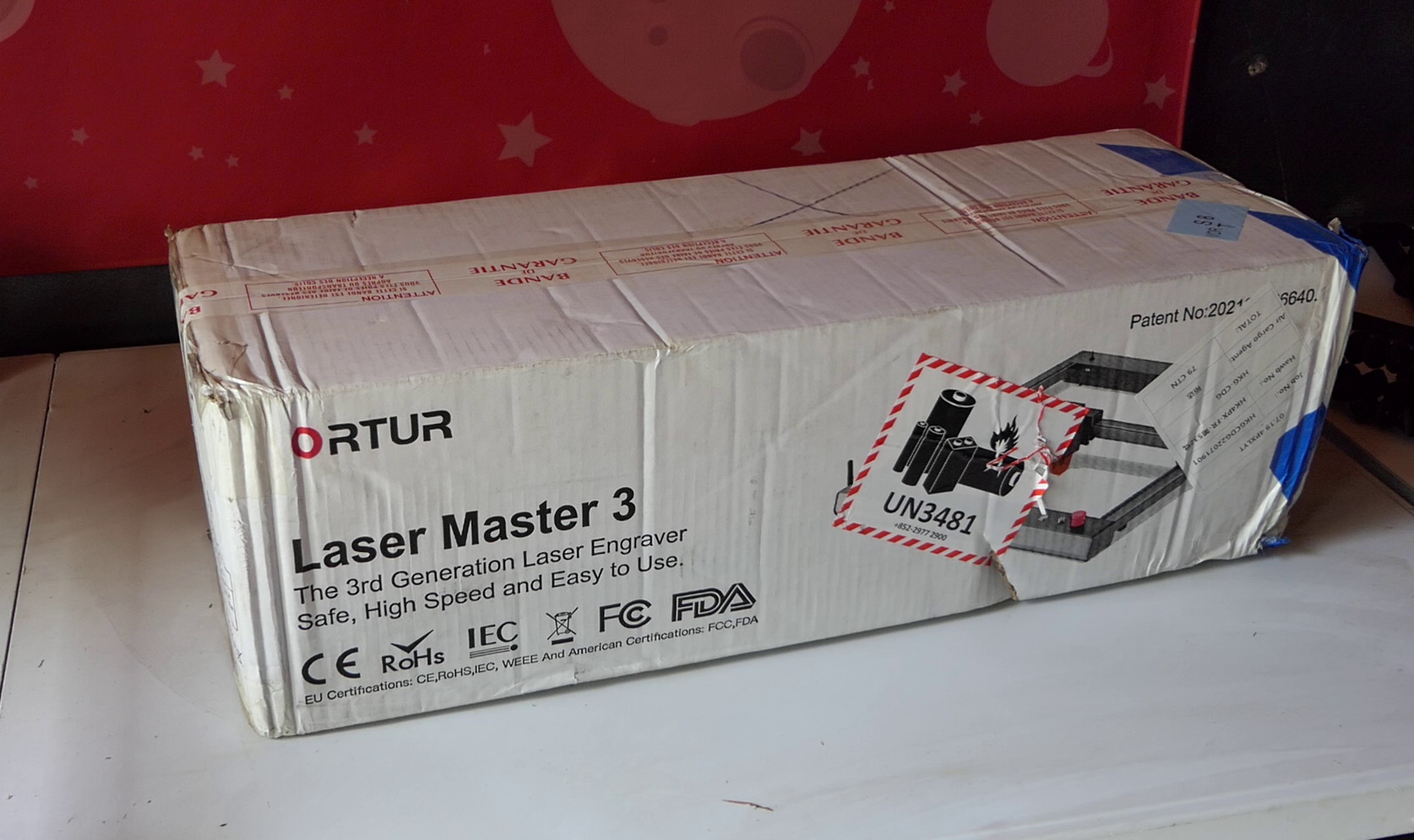

Un carton compact

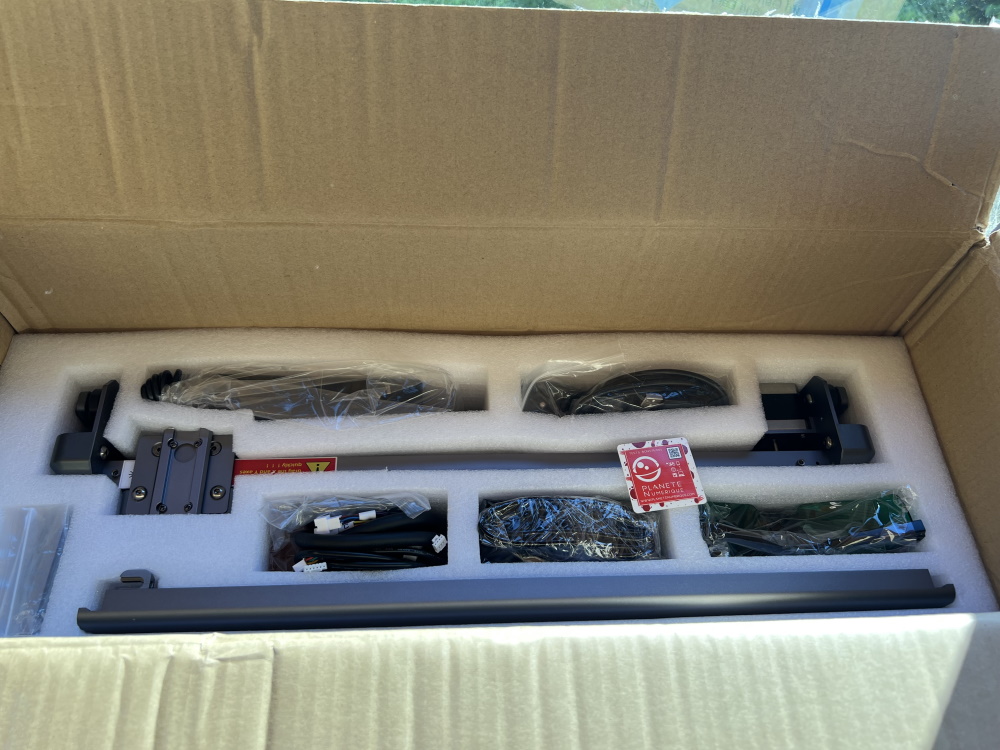

Un emballage bien rangé

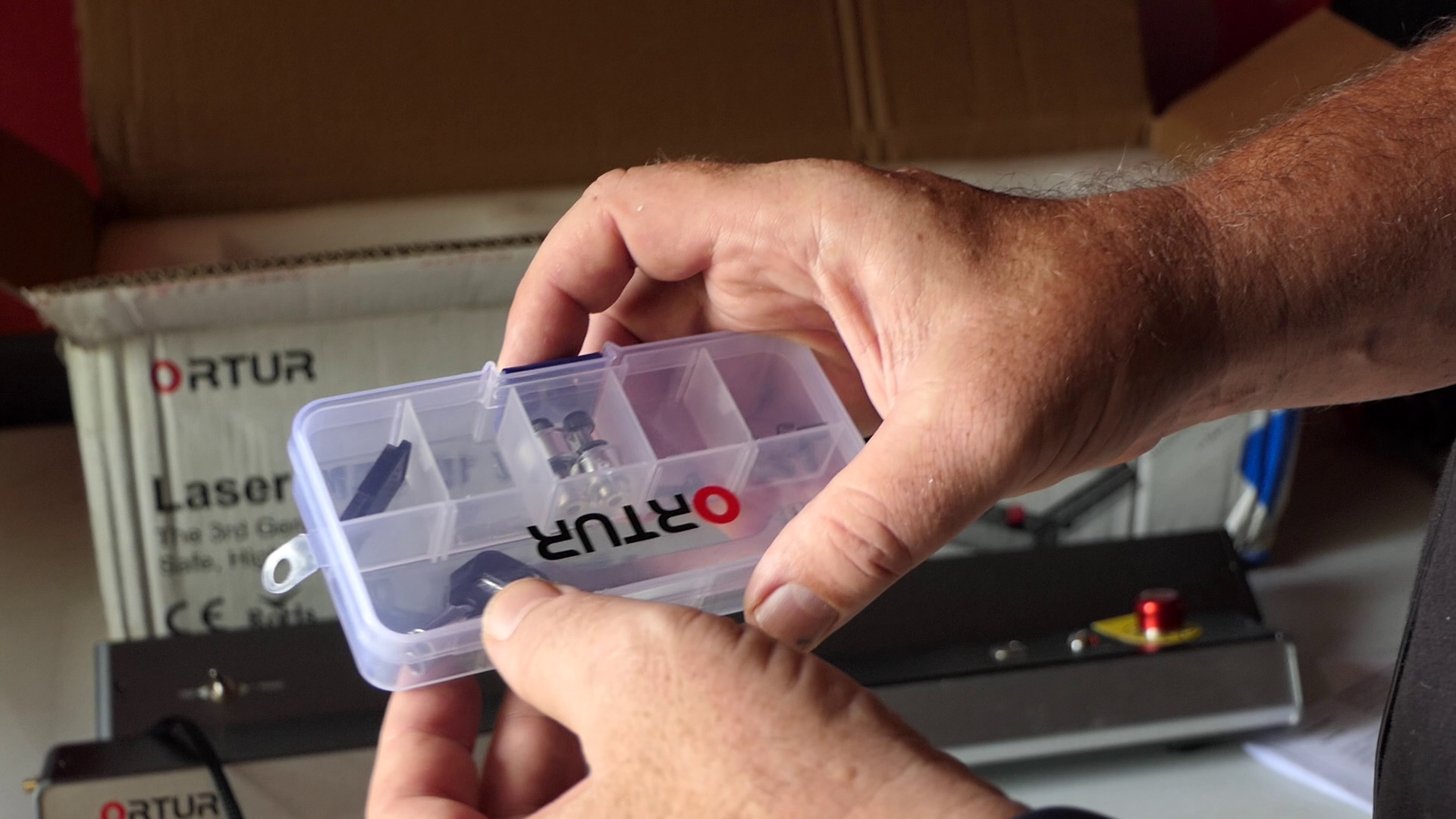

Il suffit de regarder le peu de vis livré pour se rassurer sur l’effort de montage.

Le nombre de vis est réduit au maximum

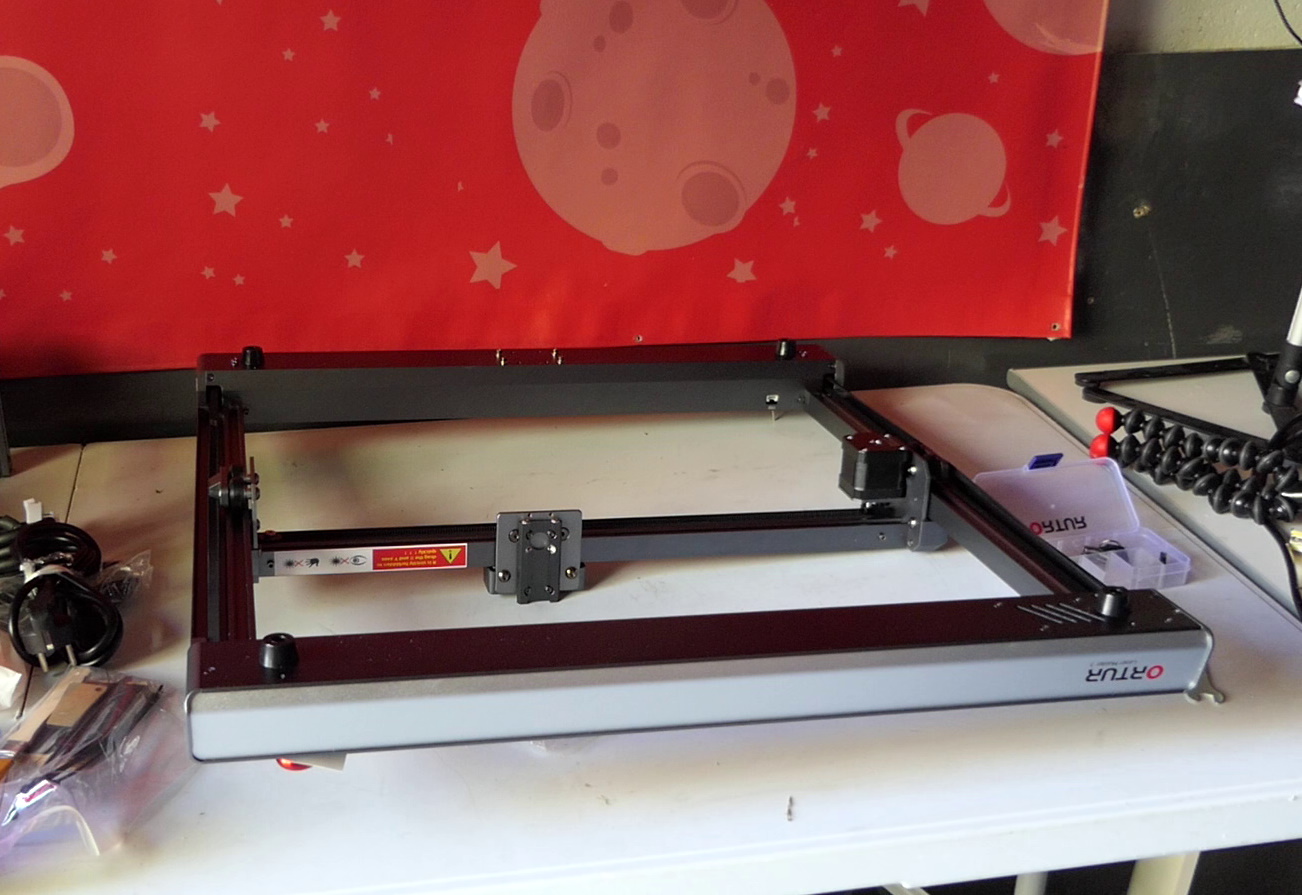

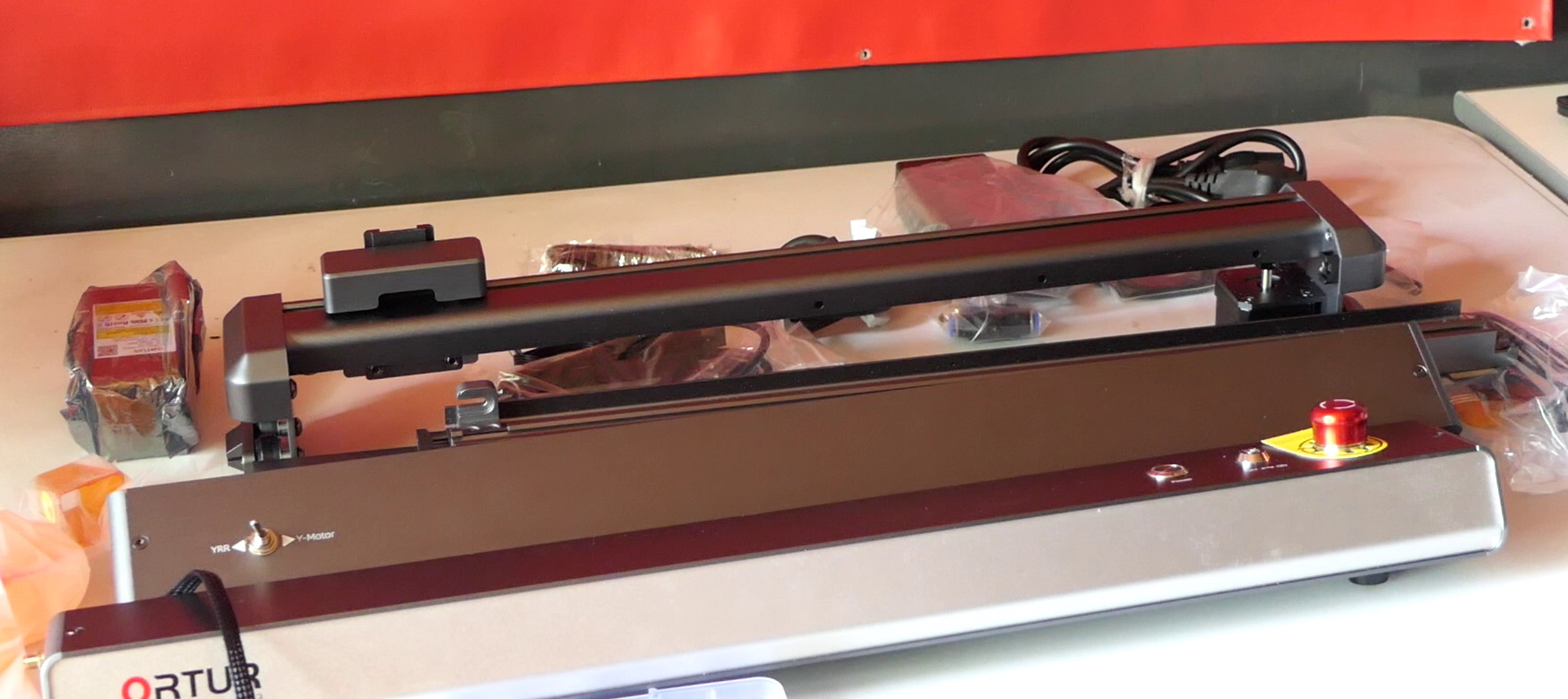

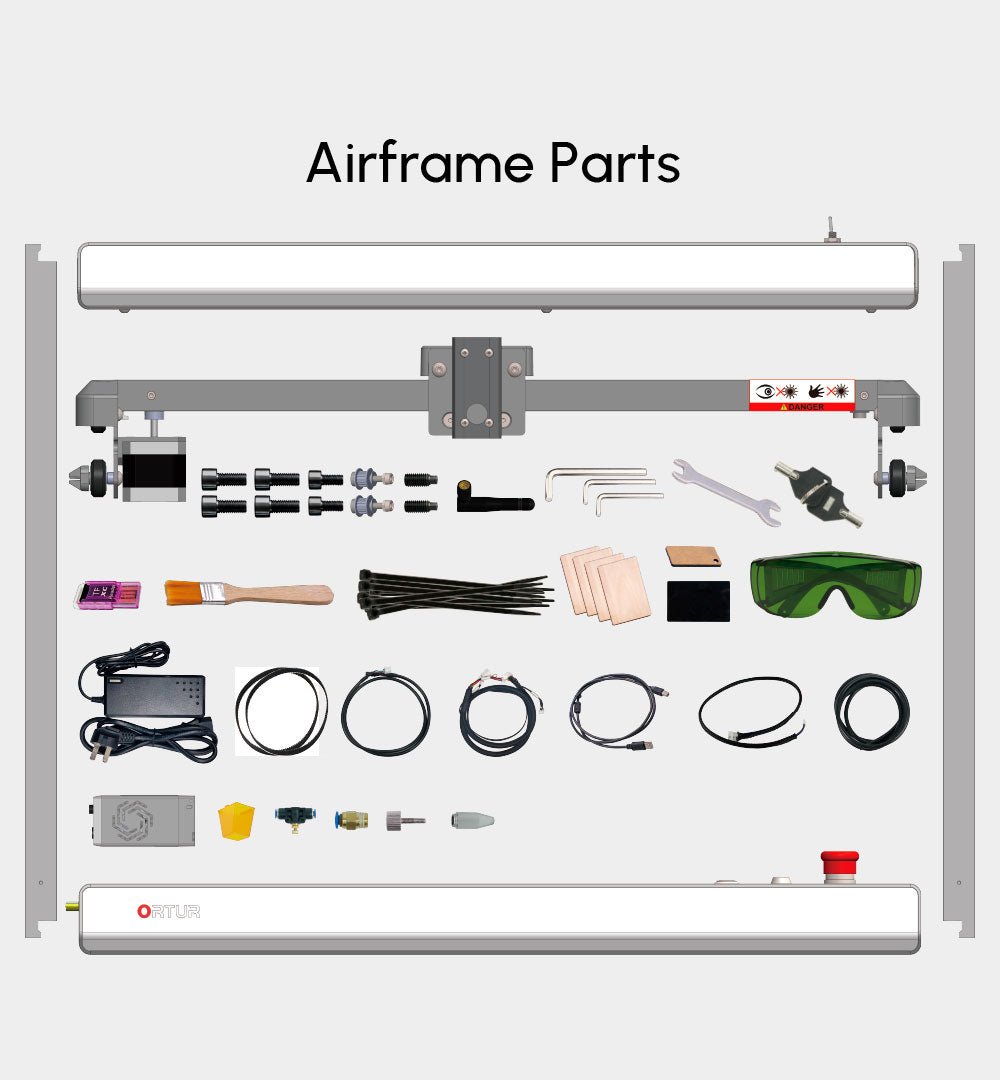

Quelques morceaux à assembler

Le constructeur a repensé sa nouvelle machine de A à Z avec un assemblage entre éléments par imbrication.
J’ai filmé son déballage puis son montage et au final considéré que cette vidéo serait inutile car la vidéo officielle d’Ortur est parfaite.

Je n’ai entrevu aucun piège ou difficulté pour cet assemblage ce qui n’est pas mon habitude.

Je vous recommande de regarder la vidéo sur la carte plutôt que le manuel papier. Elle est plus explicite sur certains aspects comme le passage des courroies autour des engrenages ou le réglage de leur tension. Faites cependant attention à ne pas pincer le câble de liaison entre les deux profilés principaux.

Ortur fourni les outils nécessaires au montage, un pinceau ainsi qu’une paire de lunettes à verre jaune. Elles me semblent moins basiques qu’à l’ordinaire. Un certificat atteste de leur protection ce qui est rassurant.

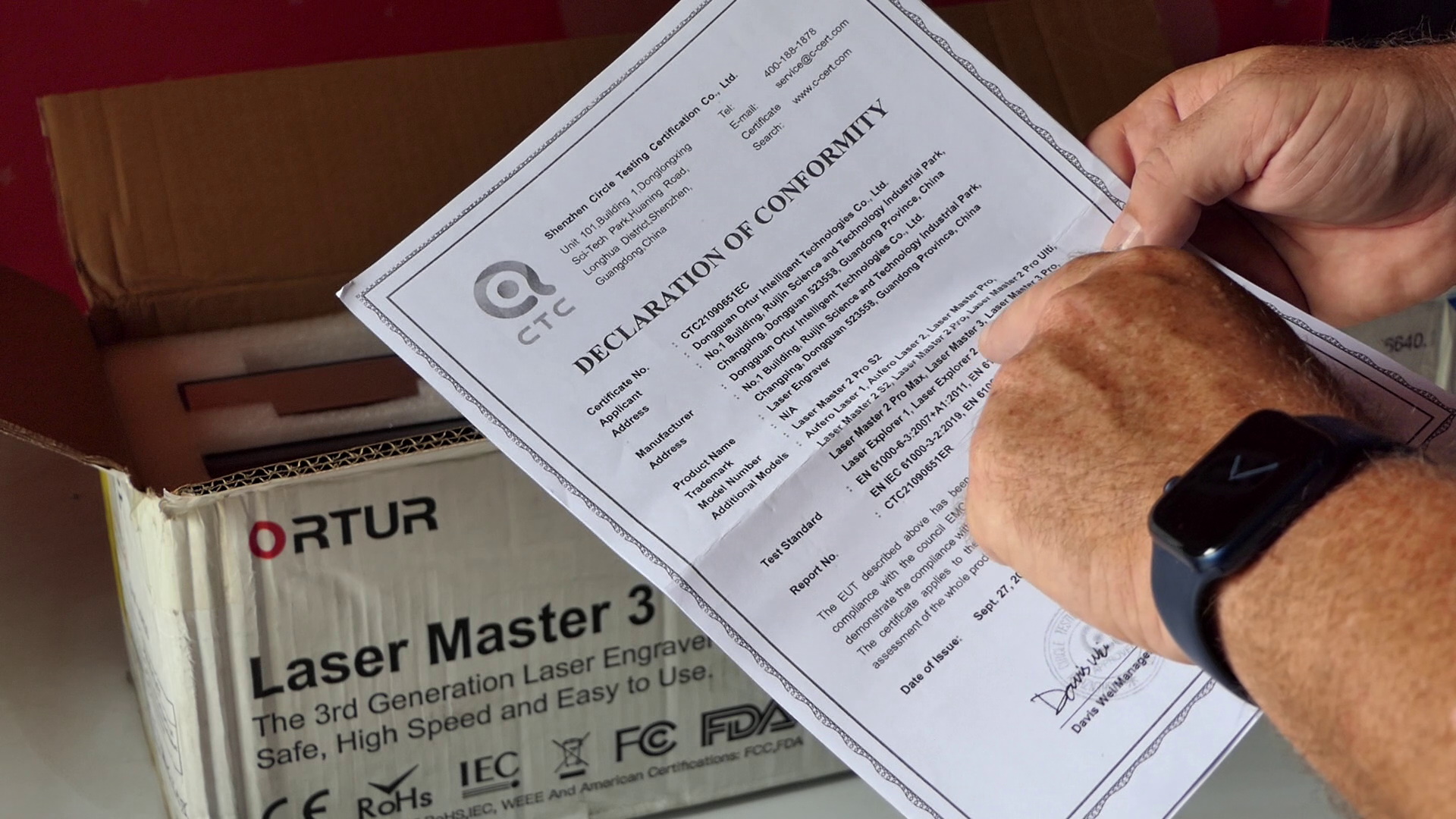

La déclaration de conformité

La machine est déjà réglée en usine et vous n’avez rien de spécial à penser avant la mise en service si ce n’est la tension de la courroie.

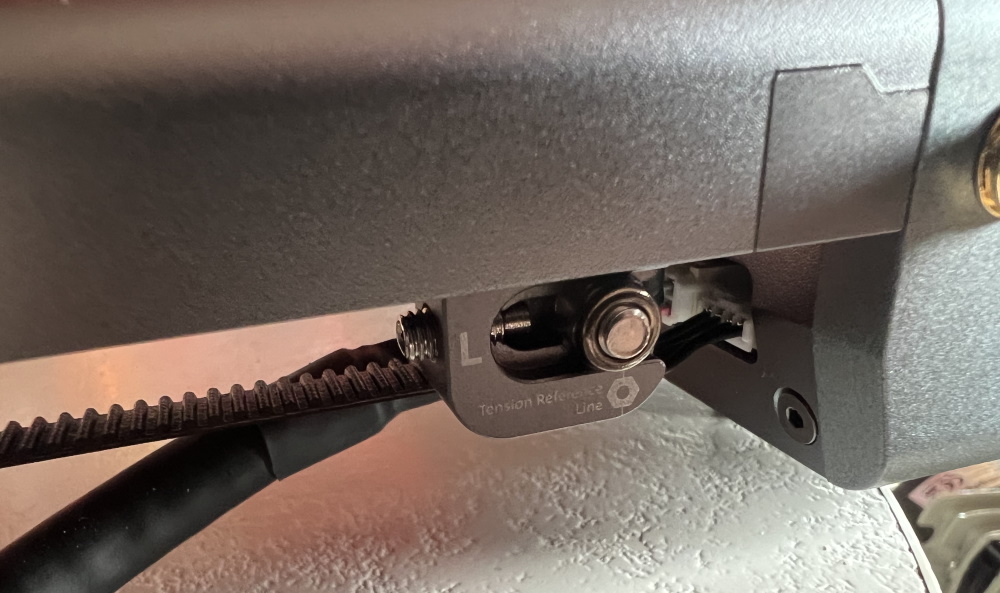

Le système de tension de la sangle

Comme la OLM3 intègre un système Air Assist, cela se manifeste au déballage par la fourniture d’un tuyau, d’un adaptateur pour votre pompe et d’un régulateur d’air.
Pour le système de blocage, Ortur fourni un jeu de deux clés.
Une carte microSD est intégrée dans un lecteur USB. Cette carte contient les manuels, des vidéos ainsi que les logiciels.
Niveau consommable, vous avez une planche acrylique et quatre feuilles balsa.

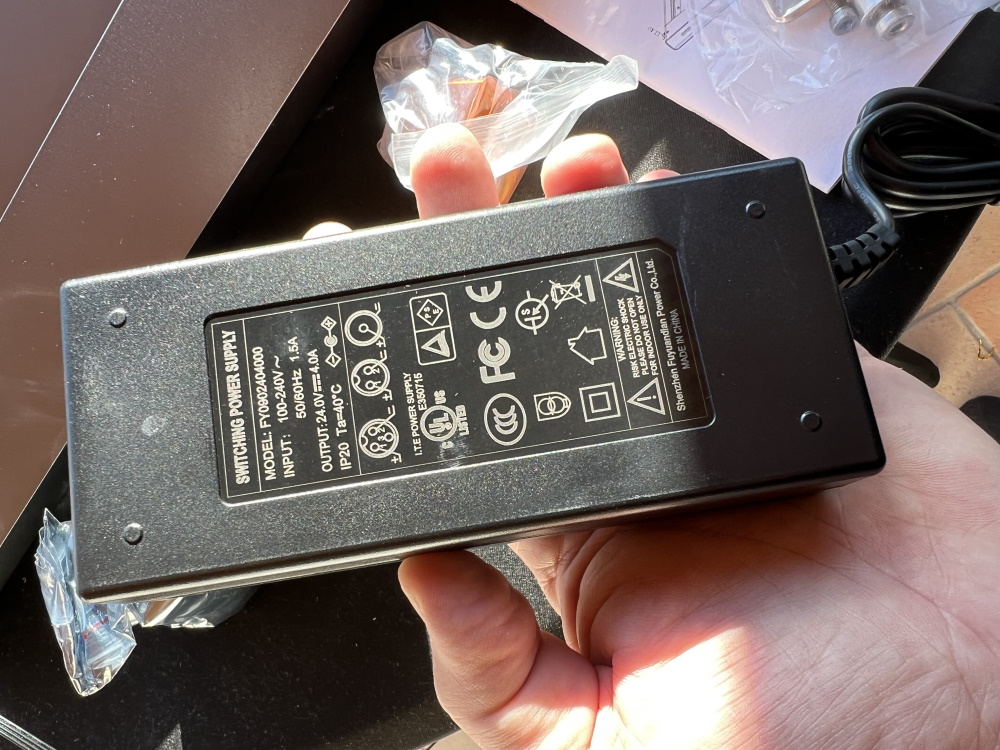

Le bloc alimentation

OLM3, conception générale :4,5/5

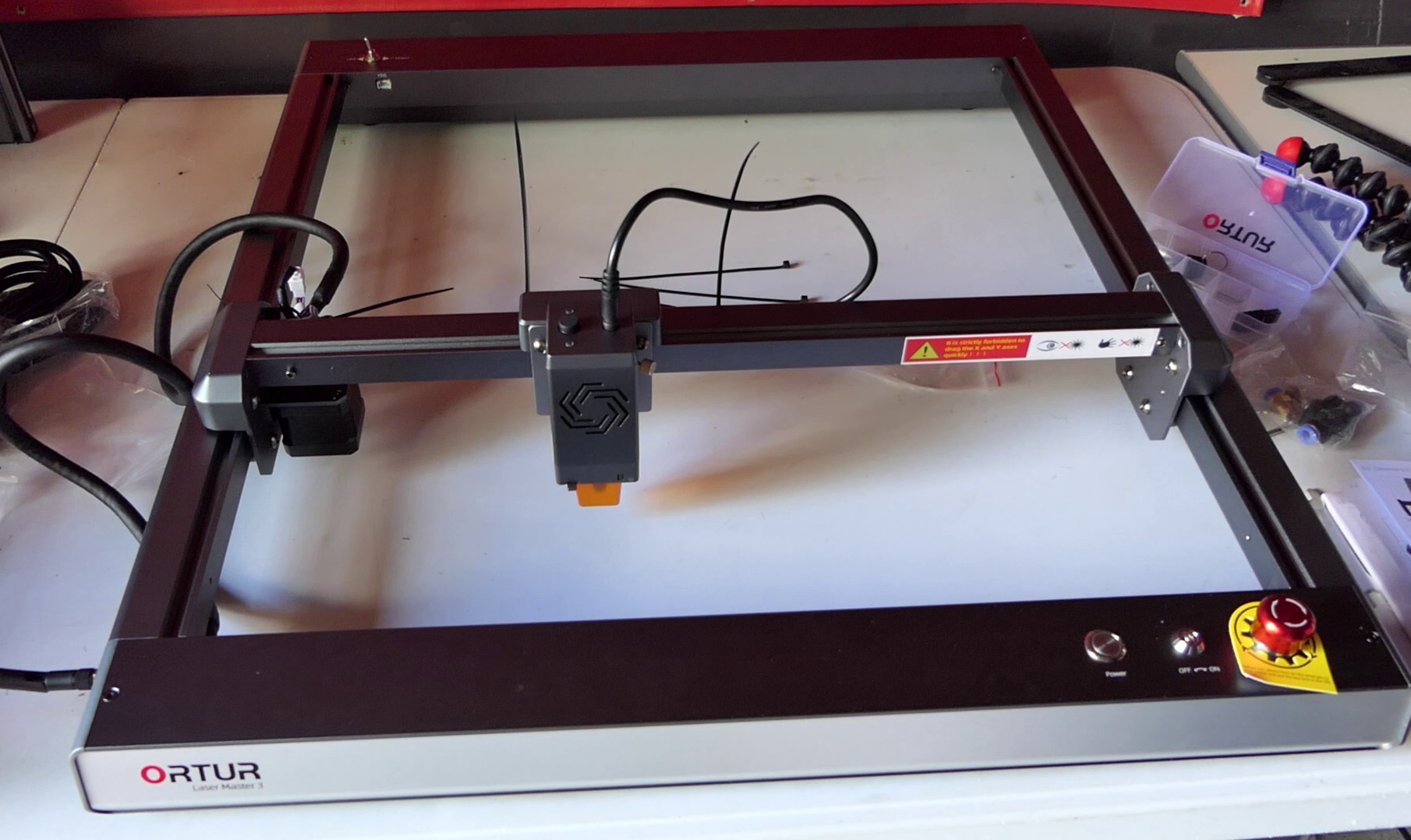

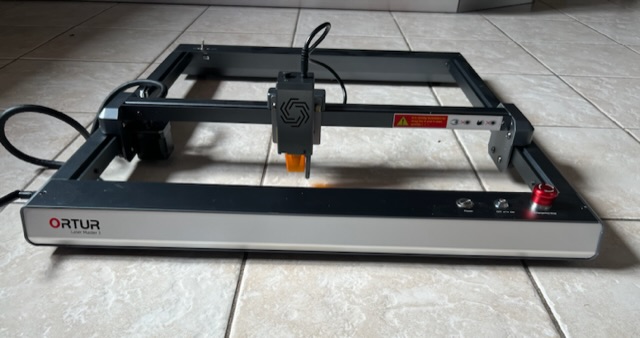

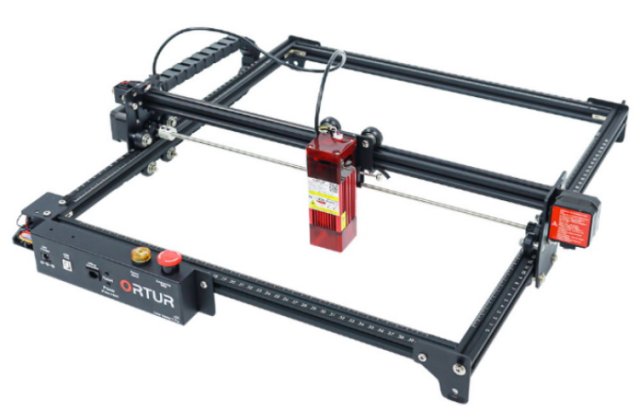

La Ortur Laser Master 3, OLM3 s’éloigne de la conception classique des modèles actuels, y compris celle de la précédente Laser Master PRO 2.

La Ortur Laser Master 3 est un modèle au look épuré avec une électronique et des moteurs en Y invisibles car intégrés dans le bloc arrière. Son châssis respire la qualité à tous les niveaux.

Un centre de gravité très bas

La OLM3 est basse. Ce choix est volontaire de manière à limiter les vibrations en ayant un centre de gravité du châssis bas.

Cela induit un effet de bord : vous ne pouvez pas graver des pièces hautes sans devoir surélever la machine. Ortur propose à cet effet des pieds amovibles pour son appareil, mais cela ajoute un coût supplémentaire de 80€.

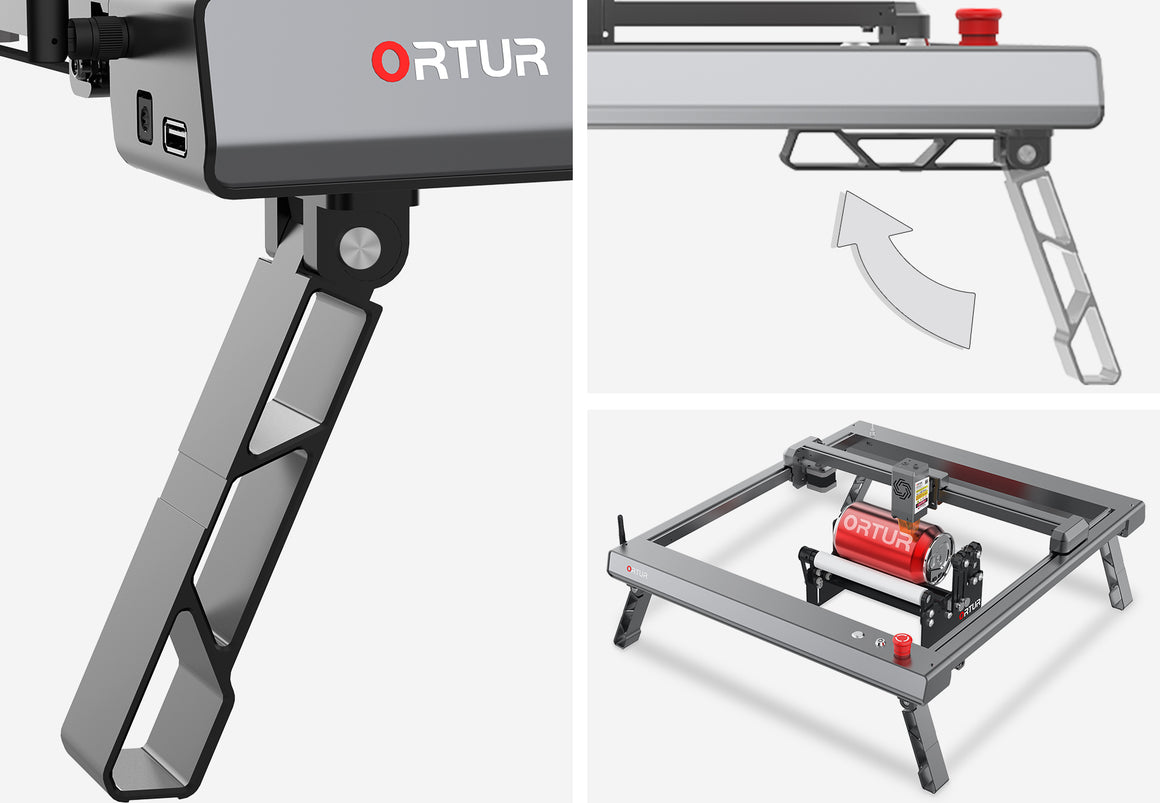

Le système de pied amovible en option

De simples cales de bois feront l’affaire dans un premier temps.

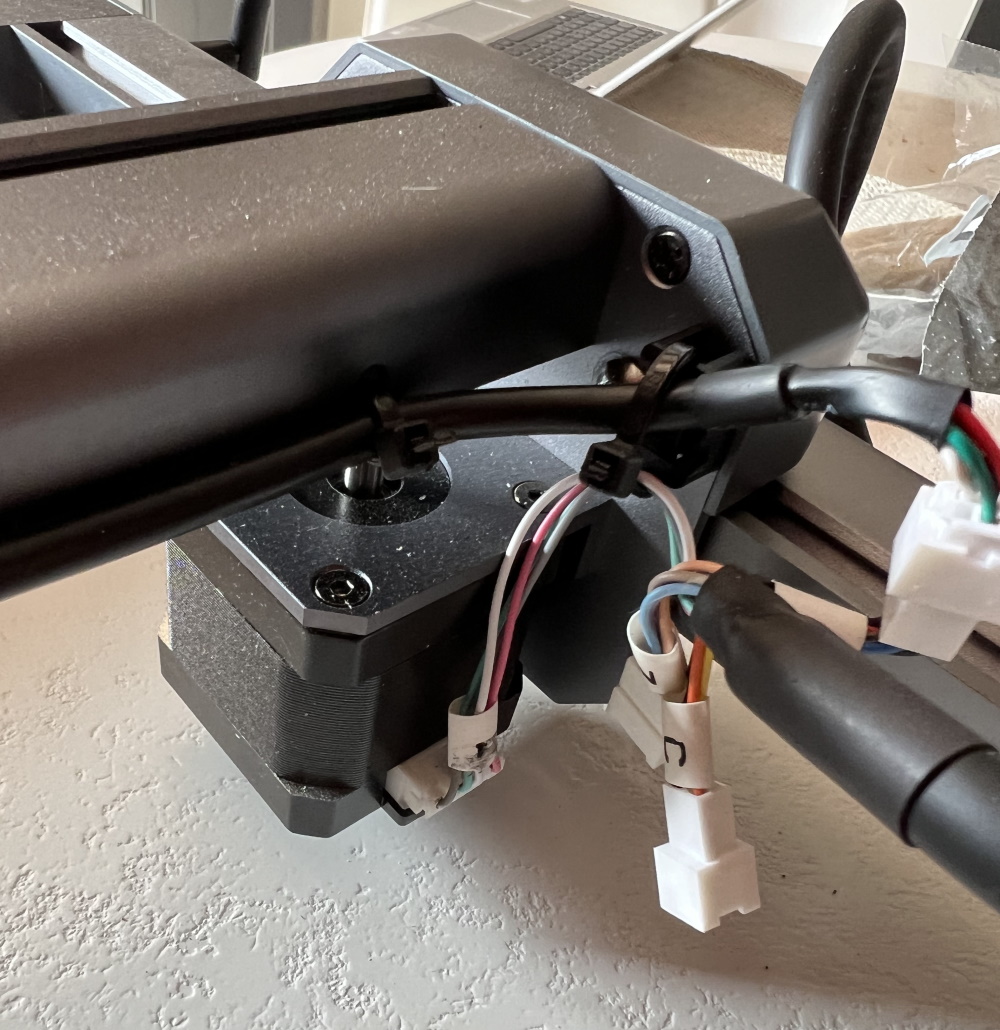

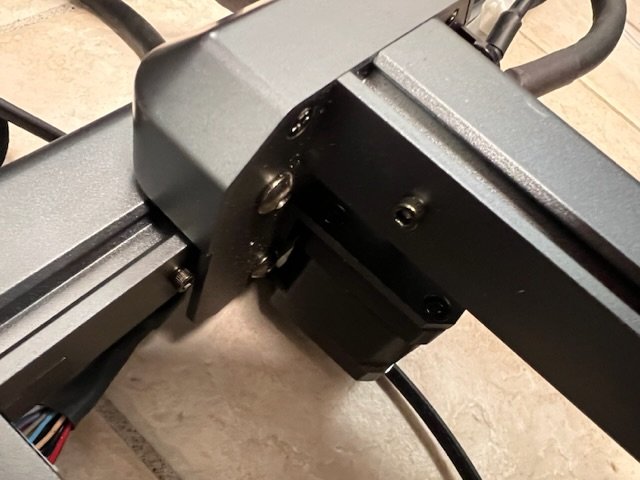

L’axe X sur lequel se déplace la tête laser est bien stable. Le moteur de cet axe X est placé sur le châssis à l’intérieur.

Certains câbles ou connecteurs sont en attente pour un usage ultérieur

Cette disposition limite les vibrations et le poids de l’axe de déplacement de la tête. Par contre, les larges profilés et cette position du moteur X font que la Ortur Laser Master 3 est assez volumineuse : 580 * 550 pour une taille effective de gravure de 400 * 400 mm.

Les câblages sont propres avec une nouvelle connectivité de la tête laser via une prise type mini din.

A gauche du profilé avant se trouve le panneau de contrôle. Une clé physique permet de verrouiller l’usage de la machine. Cela aura de l’intérêt si elle est en usage connectif.

La partie émergée des systèmes de sécurité

A côté se situe un bouton multi usage (allumage, extinction, mode wifi) avec une collerette de couleur qui indique l’état du graveur Laser.

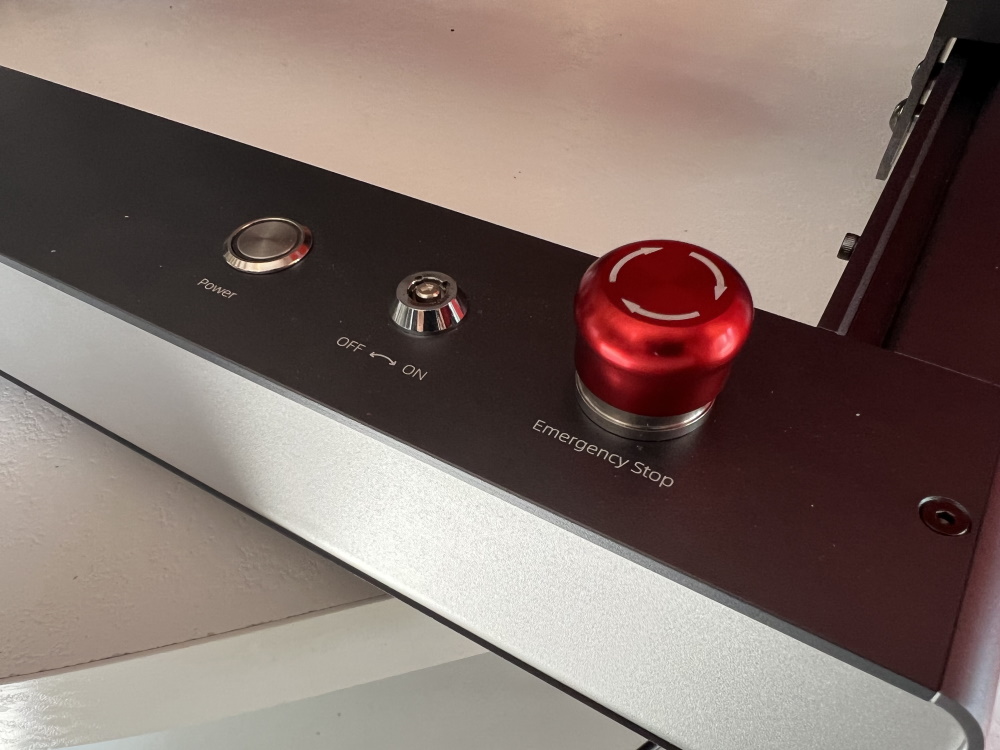

Il y a ensuite le bouton d’arrêt d’urgence rouge qui est la partie émergée des systèmes de sécurités de la OLM3.

Une carte micro SD est utilisée pour la partie gravure à distance

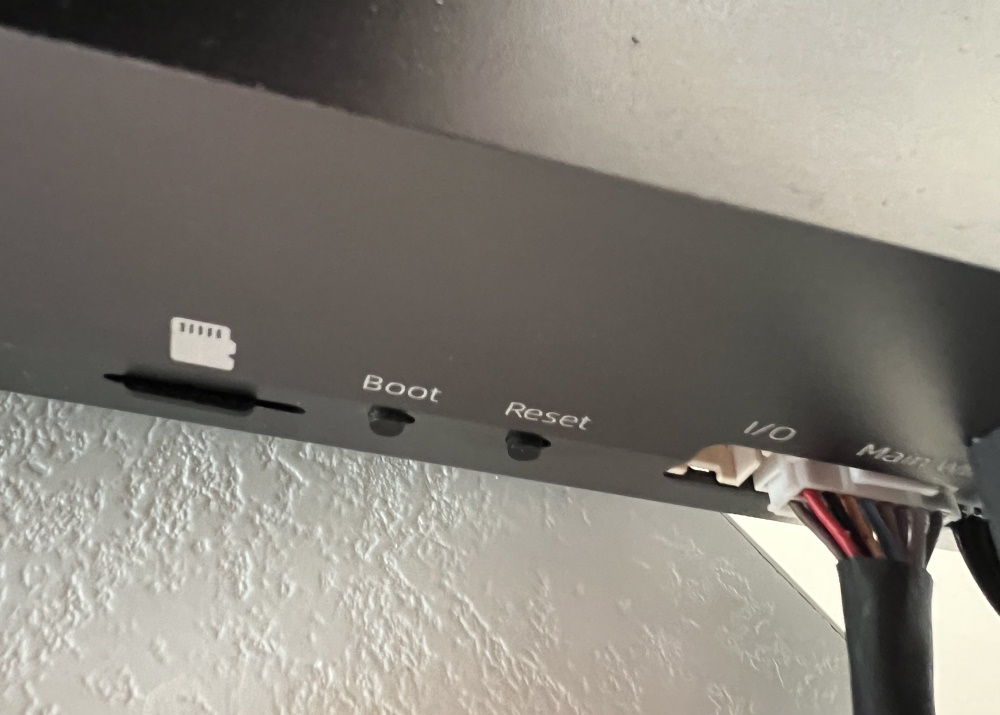

Derrière ce bloc, à l’avant gauche, se situe un lecteur de carte microSD ainsi que des mini boutons pour effectuer un reset ou un boot.
La carte Micro SD est utilisée pour actualiser le firmware ainsi que pour le stockage d’information en mode impression wifi.

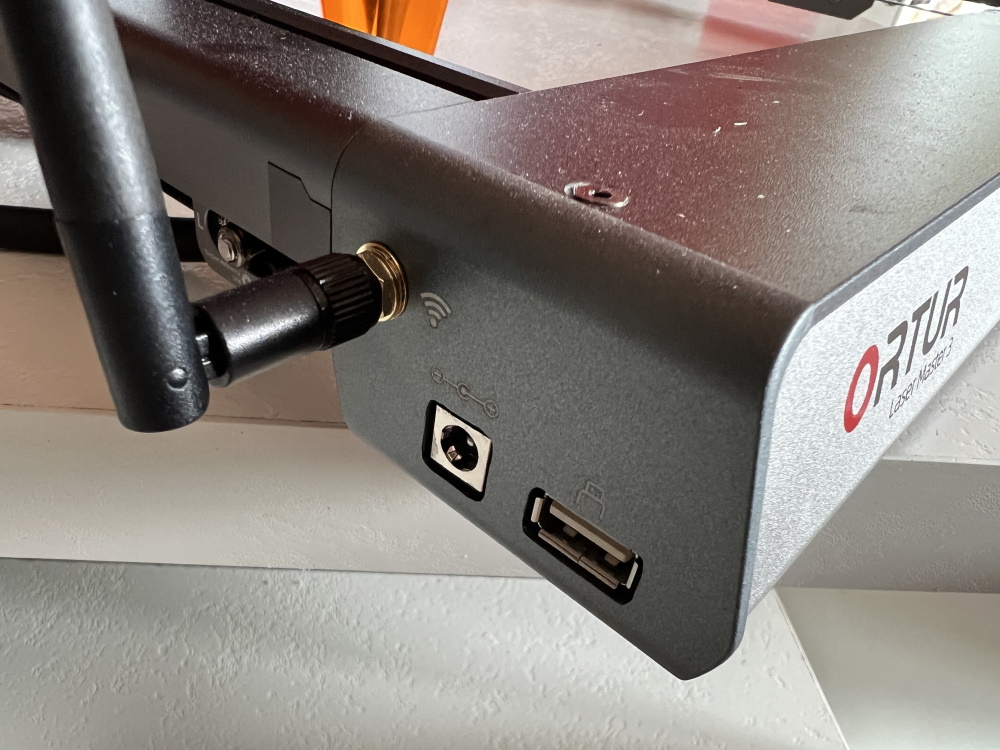

La connectivité USB est de type A (plate). Sur le côté une antenne Wifi

L’entrée alimentation 24 volts est placée sur le côté avec un port USB pour le pilotage. Ortur n’utilise pas le câble USB habituel A vers B (carré) mais un double câble USB-A. Je ne comprends pas la stratégie si ce n’est une réduction de la taille du connecteur. Faites attention à ne pas l’égarer.

A l’arrière une sortie pour raccorder votre Rotary Roller

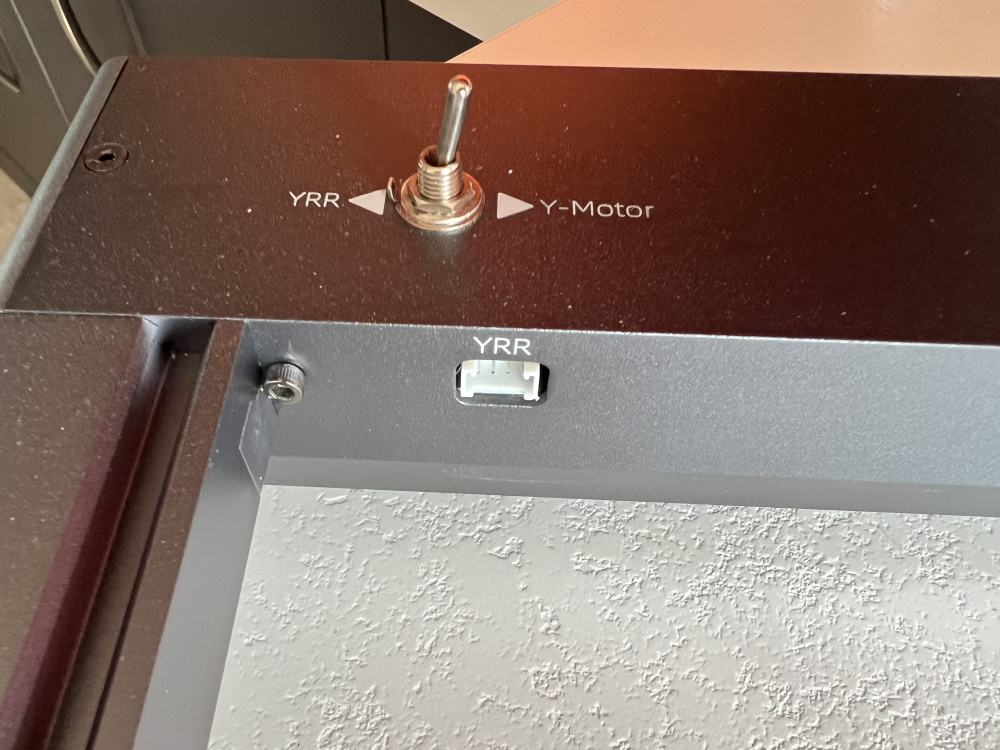

L’innovation continue avec un commutateur et une prise moteur Y supplémentaire situés sur le bloc arrière. Cette prise permet de brancher l’accessoire d’impression rotatif sans besoin de décâbler le moteur existant. Le commutateur permet ensuite de choisir l’un ou l’autre mode.

Des plots sont utilisés pour marquer la position home et remplacer les capteurs de fin de course

Autre innovation avec les capteurs fin de courses. Il n’y a pas d’end-stop physiques.
Ortur utilise une analyse électronique de ses drivers moteurs TMC2209 quand il y a buté contre les picots d’arrêts physiques du cadre pour déterminer la position Home.

La Ortur Laser Master 3 est aussi l’occasion pour le constructeur de faire évoluer sa carte mère maison, le cerveau de la machine. La OLM-ESP-PRO se renforce en version V2.4 diverses améliorations pour gérer les hautes vitesses et la nouvelle tête laser 10 watts.

Qui dit Ortur Laser Master 3 dit naturellement nouvelle tête de gravure. C’est avant tout pour cette évolution que vous pourriez considérer la OLM3 plutôt que la Laser Master Pro S2 toujours au catalogue.

La OLM3 est équipé d’une nouvelle génération

• Elle combine deux diodes de 5 watts pour une puissance doublée de 10 watts pour graver plus vite et mieux découper
• Elle propose un système Air assist intégré avec un conduit d’air situé sur le dessus.
• Elle est très légère au final pour une meilleure mobilité.
• Le dessous du laser est un bouclier amovible qui se clipse. Ortur n’utilise plus d’aimants pour le maintien.

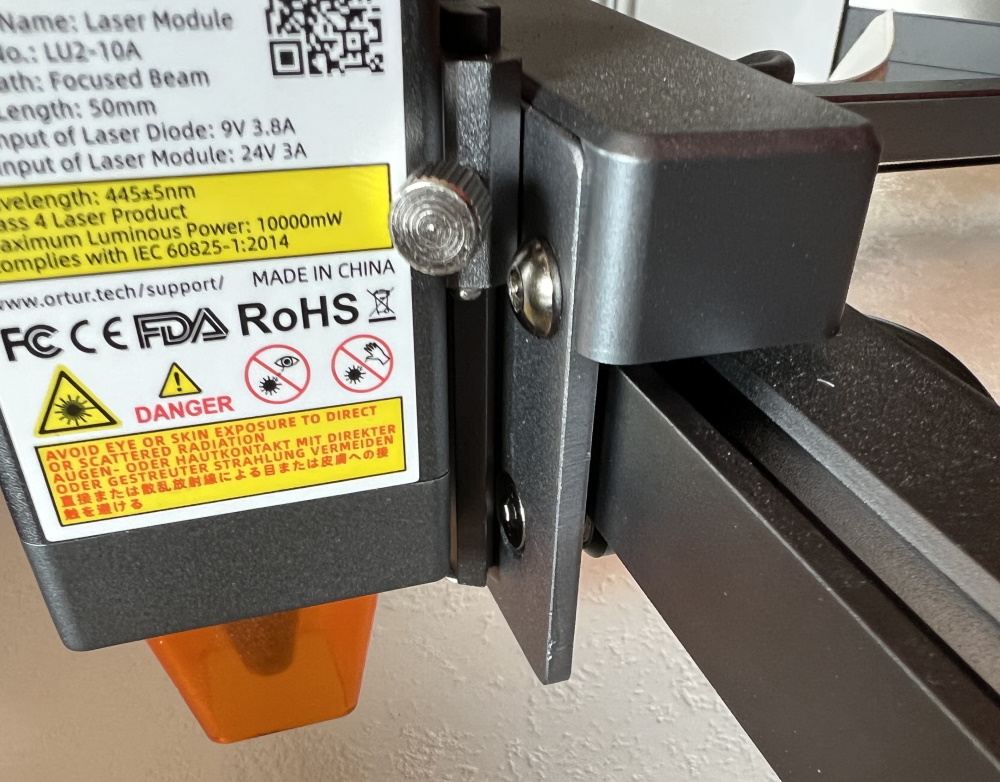

Le système de rail pour régler la focalisation est stable mais pourrait être plus précis

Cette tête Laser 10 watts est toujours à focale fixe. Le système de rail et de blocage n’a pas évolué en regard de la Aufero Laser 2. Seule amélioration, un bras amovible sur le devant qui permet de positionner précisément au-dessus d’une surface. Un positionnement précis est nécessaire pour découper parfaitement.

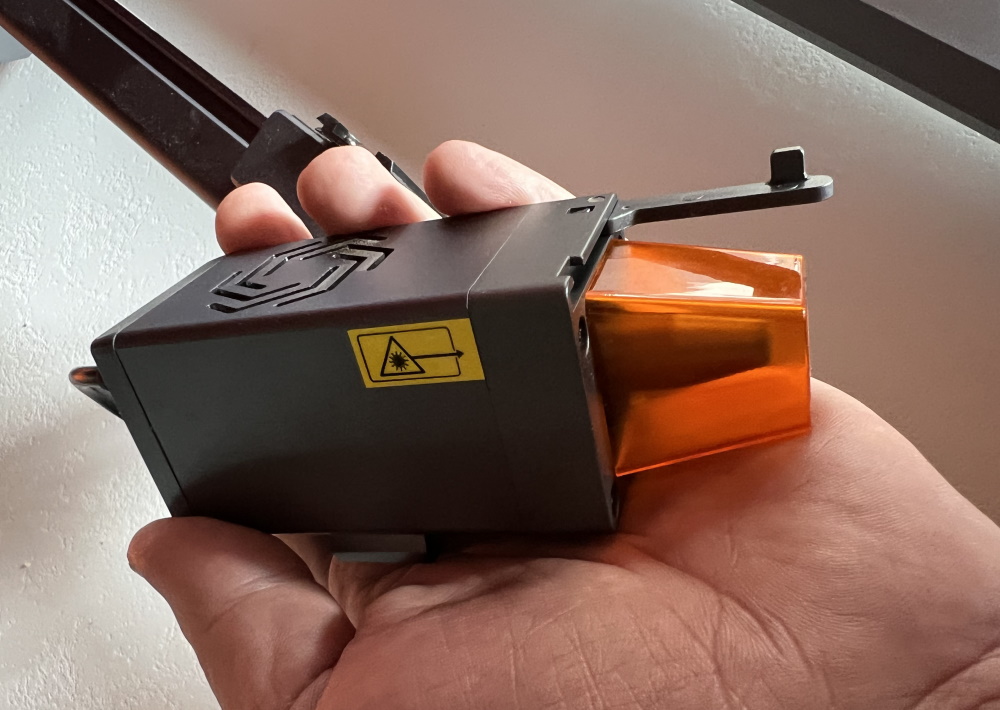

La nouvelle tête laser avec la béquille de réglage

J’aurais aimé un système de réglage plus facile avec une molette sur cette nouvelle génération. En cas d’une découpe la focalisation est de manière optimale au milieu de l’épaisseur à graver. Il faut donc ici baisser un peu la tête.

OLM3, logiciel : 4/5

Maj 23/09 : Le problème Wifi est résolu et la note de la section passe de 3.5 à 4

Le choix principal pour piloter la nouvelle graveuse Laser Ortur restent le classique logiciel d’envoi d’image LaserGRBL (Gratuit) ou celui de composition LightBurn (PAYANT, 30 jours d’essais).

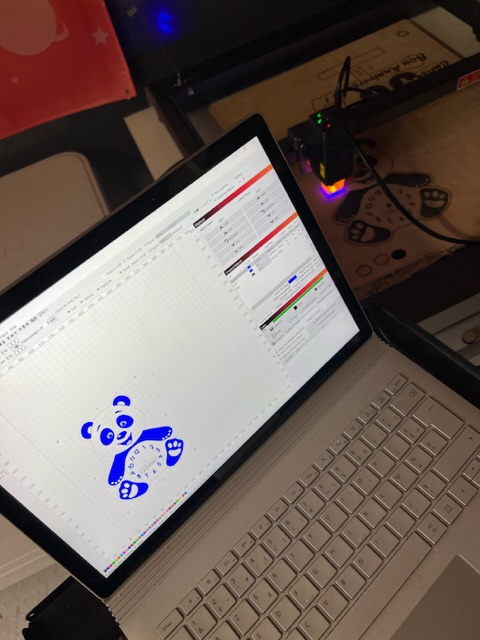

Lightburn - le comprendre c’est l’adopter

A cela Ortur ajoute une possibilité de gestion en wifi. Elle permet de remplacer la liaison USB ou encore de graver via une interface WEB ou une application mobile nommée Laser Explorer.

La première possibilité est de travailler avec la graveuse en mode point d’accès. Il s’agit de raccorder directement votre smartphone sur le Wifi de la machine comme le fait la concurrence par exemple Comgrow sur sa Z1.
J’ai pu le faire sans difficulté.

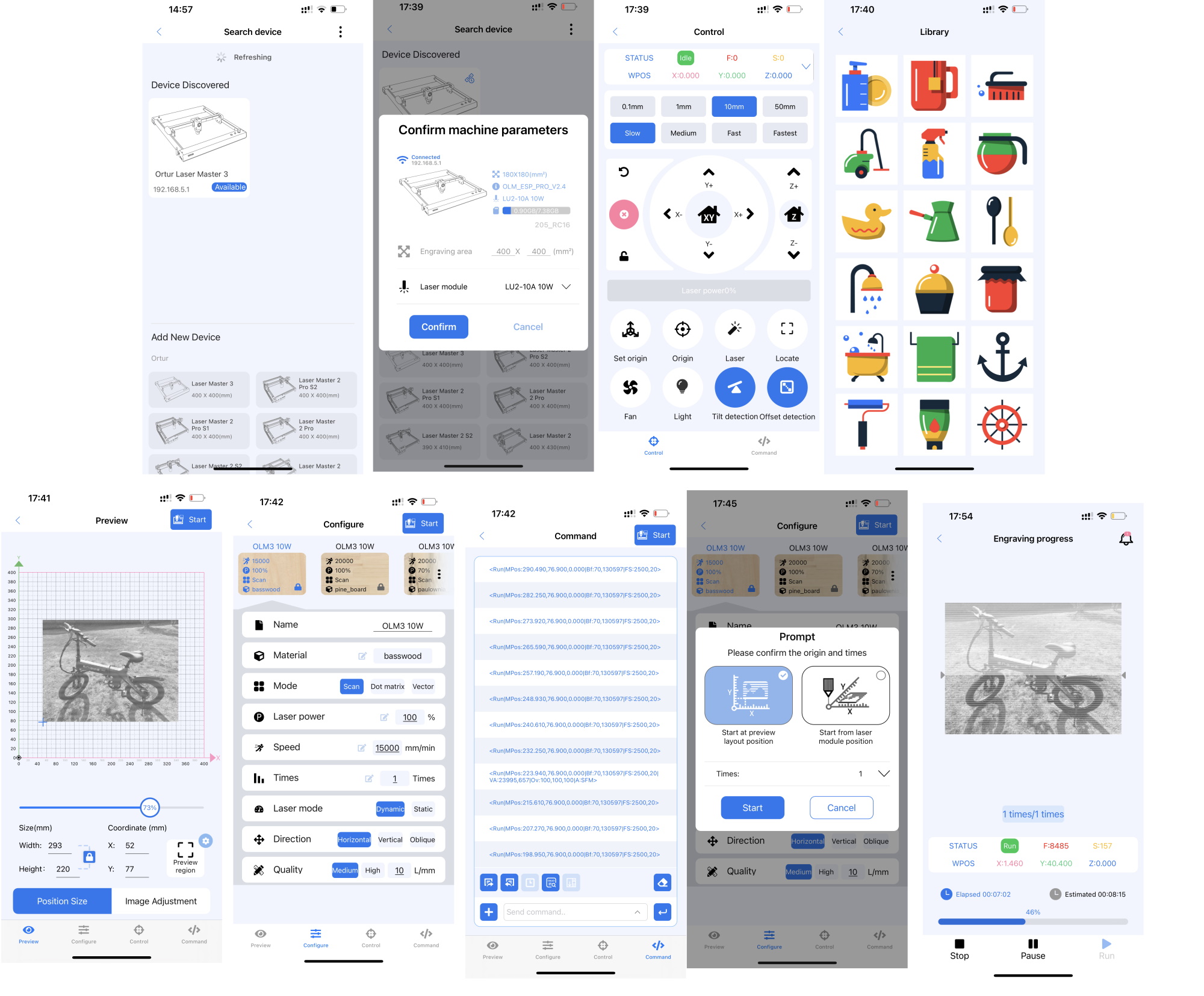

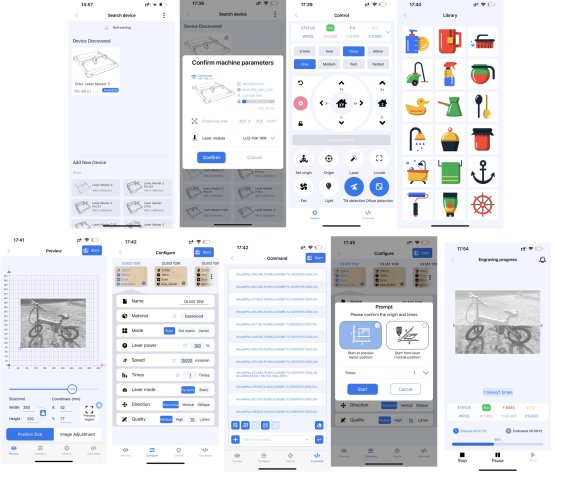

Les écrans de l’application mobile

L’application mobile Laser Explorer permet d’imprimer des images ou cliparts, des textes ou encore des codes-barres à partir de votre smartphone. L’ensemble ne peut pas être combiné ce qui est dommage.
Vous pouvez ensuite régler les critères d’impression en utilisant des préréglages dépendant de la matière à graver.

A titre personnel je trouve cette possibilité smartphone plutôt gadget sur un produit de cette gamme qui cible des semi pros.

La seconde méthode raccorde la Ortur à votre réseau directement. Cela permet d’atteindre la graveuse à partir de LaserGRBL (déjà fonctionnel) ou LightBurn (à annoncé à partir de la 1.2.02) pour envoyer les modèles à distance san,s besoin d’USB.

Une fois l’imprimante en WIFI sur le réseau il est aussi possible d’accéder à une interface web.

Au sortir du carton cela ne fonctionnait pas. J’ai contacté ORTUR qui m’a mis à disposition un nouveau firmware en release candidate version 38 qui devrait arriver début octobre. Du premier coup cela a fonctionné. Il est possible de plus d’envoyer directement le nom du SSID et son mot de passe via la console de Lightburn/Grbl. Demandez moi plus d’info si vous avez un souci.

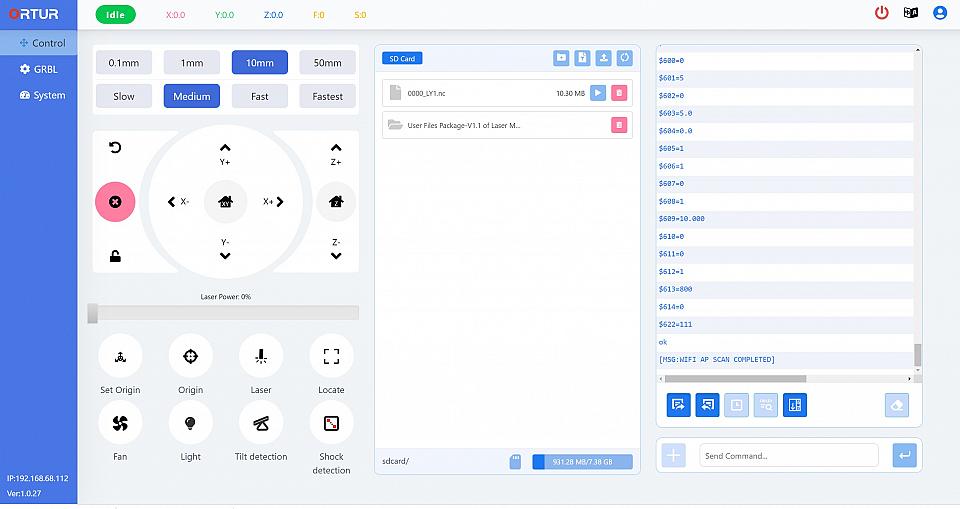

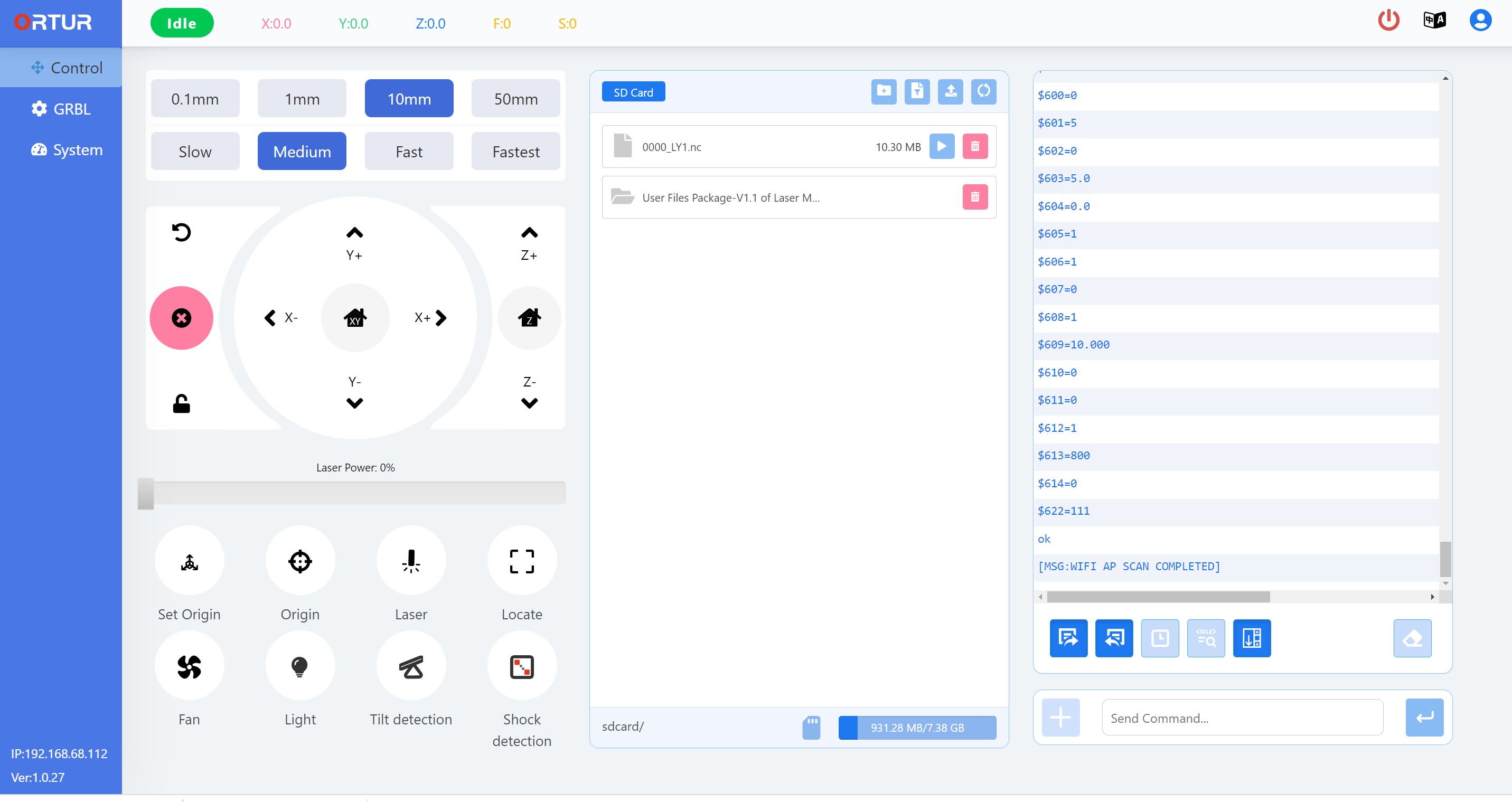

Avec la console WEB vous pouvez charger un fichier GCODE sur la carte mémoire et le lancer à distance pour un usage en autonome. Vous pouvez modifier les paramètre GRBL du Firmware et actualiser une nouvelle version. Je dois m’approprier ces usages qui ont l’intérêt de ne pas monopoliser un PC à côté de la machine pour des travaux répétitifs.

Consultez ce manuel complet qui détaille les fonctions Wifi : https://ortur.tech/documentation/olm3/lg/Manuel%20d’utilisation%20OLM3%20-%20FR.pdf

Ortur Laser Master 3, Sécurité : 4/5

Comme il développe ses propres cartes mères, Ortur peut se permettre de mettre la sécurité au premier plan ce que ne peuvent faire les concurrents avec leurs cartes génériques.

La OLM3 annonce 7 mécanismes de sécurités.

La laser Master 3 propose tout d’abord un système de verrouillage clé pour empêcher l’usage dans des lieux exposés au public.
Elle propose ensuite un vrai bouton d’arrêt d’urgence au cas où vous détectez un problème.

Elle y ajoute un gyroscope. Il arrête la gravure en cas de mouvement latéral ou soulèvement.

Il y a aussi un système de détection de temps anormal d’exposition du laser à un point fixe susceptible de provoquer un incendie.

Fait étrange, Ortur abandonne le capteur de flamme que possédait la Ortur Laser master Pro S2. Peut-être en raison des faux positifs, difficulté de distinguer un départ de feu d’un usage normal qui produit automatiquement de des micro flammes et de la fumée ?

Niveau sécurité passive, des lunettes sont fournies pour protéger les yeux du laser et le faisceau laser est isolé via un bouclier.

Ortur Laser Master 3, Performance Laser en gravure 5/5

Pour le test de gravure, j’ai utilisé mon fichier benchmark pour comparer les machines de gravure 10 W de manière standardisée. Ce projet, conçu avec Lightburn, permet de juger de la modulation de puissance du laser en ajustant la vitesse entre 3000 et 6000 mm/minute et la puissance de 10 à 100%.

Ce type de test permet en général de déterminer quel couple vitesse/puissance correspond le mieux à votre support. Un bois tendre ne réagit pas comme du métal.
Dans mon cas, c’est un moyen de comparer objectivement les machines entre elles.

La zone de gravure est excentrée à l’intérieur du châssis en raison du moteur à gauche

A qualité égale, choisissez le plus rapide et c’est ici la force de la OLM3. La machine peut avancer jusqu’à 20000 mm par minute.
C’est jusqu’à 4 fois ce que peut la concurrence.
Cela est possible d’une part car le châssis de la OLM3 a un centre de gravité très bas et d’autre part car la tête de gravure est légère.

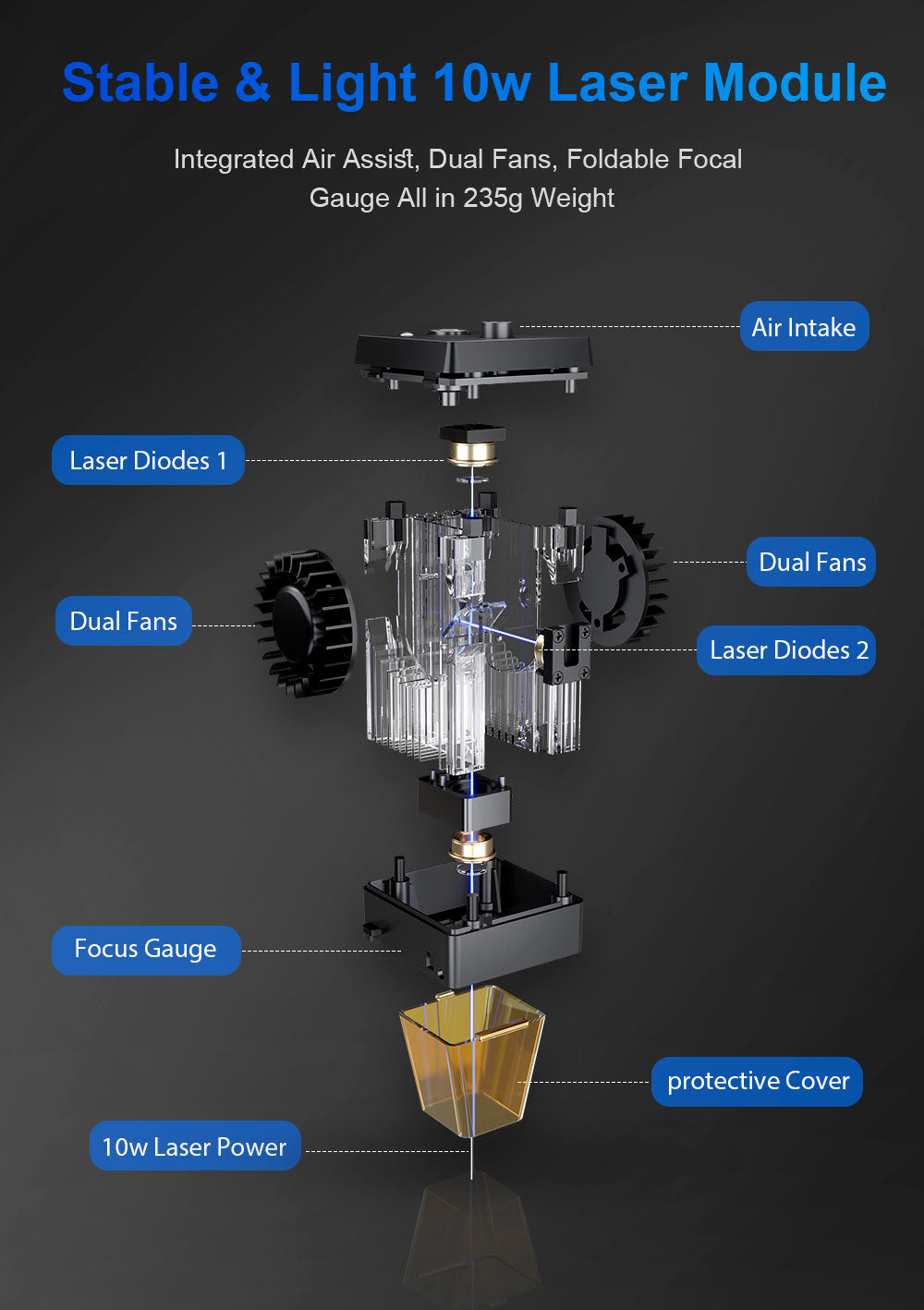

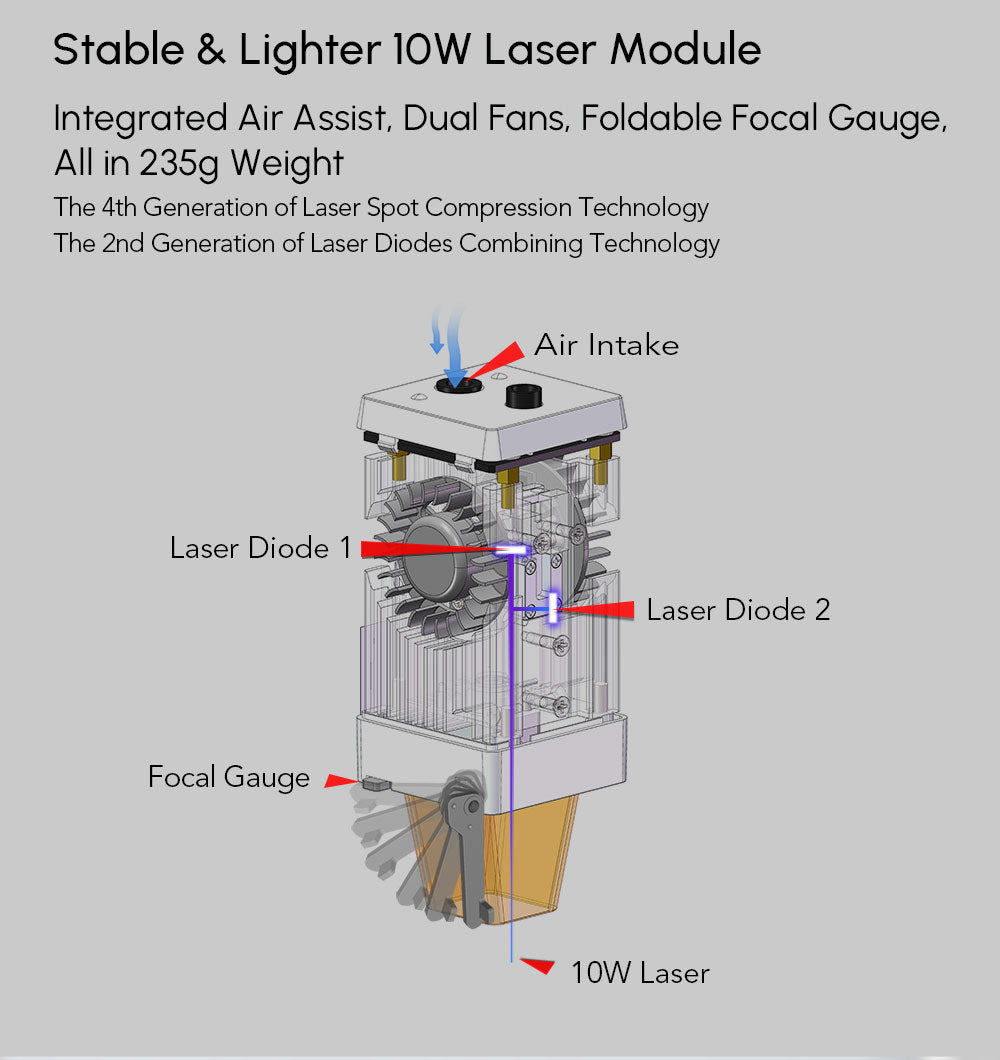

Vue éclatée de la nouvelle tête laser

Le laser est bien plus puissant que la Ortur Laser Master PRO S2 5 watts. J’ai pu graver en vitesse 10000/12000 du contreplaqué avec un marquage bien net.
Attention car à ces vitesses les petits textes que vous souhaiteriez écrire en vecteur vont être peu précis.

Sur mon benchmark, j’obtiens une excellente qualité à 6000 mm/min simplement avec 50% de puissance et un marquage du bois dès 10%. Une vitesse de 10000 et plus est donc envisageable en permanence.
Ce test démontre qu’il n’y a pas de bug dans le firmware de la machine car tous les blocs sont bien remplis.

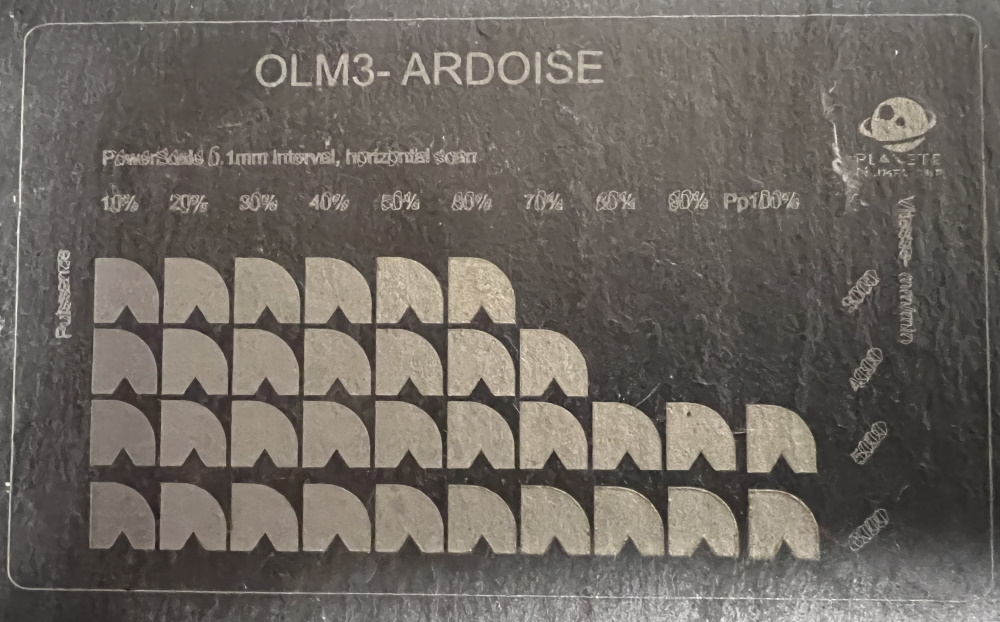

Le test de gravure sur Ardoise

Côté ardoise, tout est parfait et il ne faut pas hésiter à graver en haute vitesse/pleine puissance pour gagner du temps.

Ortur Laser Master 3, Performance Laser en découpe : 5/5

Les machines de gravure Laser 10 watts promettent d’envisager de la découpe de bois facile. Les publicités font rêver en vous promettant des découpes de 2 cm de bois en une seule passe.
La réalité n’est pas aussi idyllique et d’une machine à l’autre il y a d’énormes différences en performance de découpe.

Deux silhouettes. En haut gravé à 10000 mm/min, en bas 5000 mm/min.

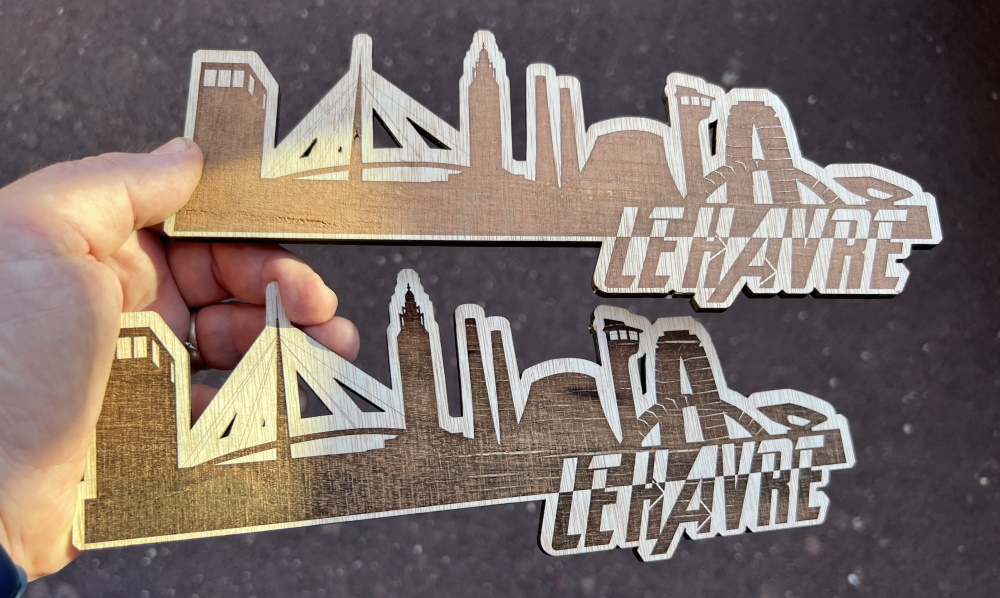

Dans mon cas, je teste avec un contreplaqué en hêtre de 5 mm d’épaisseur facile à trouver dans le commerce.

En résumé, la Ortur Laser Master 3 devient ma référence pour la découpe que ce soit avec ou sans Air Assist. L’air assist est le nom du dispositif qui permet d’injecter de l’air d’une pompe externe vers la sortie laser. Cet air aide à la combustion et il évacue les fumées pour éviter de tacher la matière.

La Laser Master 3 est équipée d’un système de cet nature sous la forme d’une entrée d’air sur le dessus de la tête laser. C’est astucieux et moins proéminent qu’un dispositif latéral.

La ventilation interne est très performante

Mon benchmark consiste en une découpe à faible vitesse de 1 à 4 passes tout en faisant varier la puissance.

J’ai été étonné du résultat de la OLM3 qui écrase ma précédente référence, la Sculpfun S10. Le benchmark est explicite.

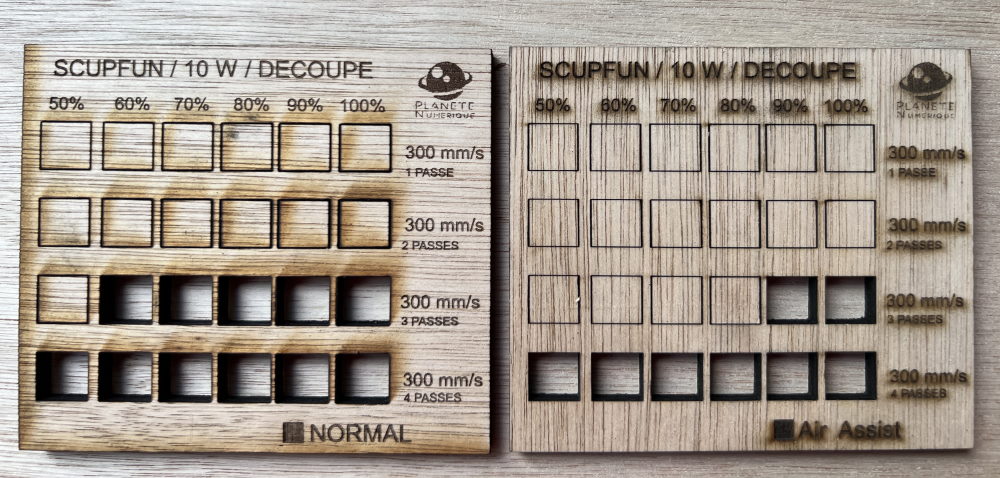

Benchmark découpe Sculpfun S10

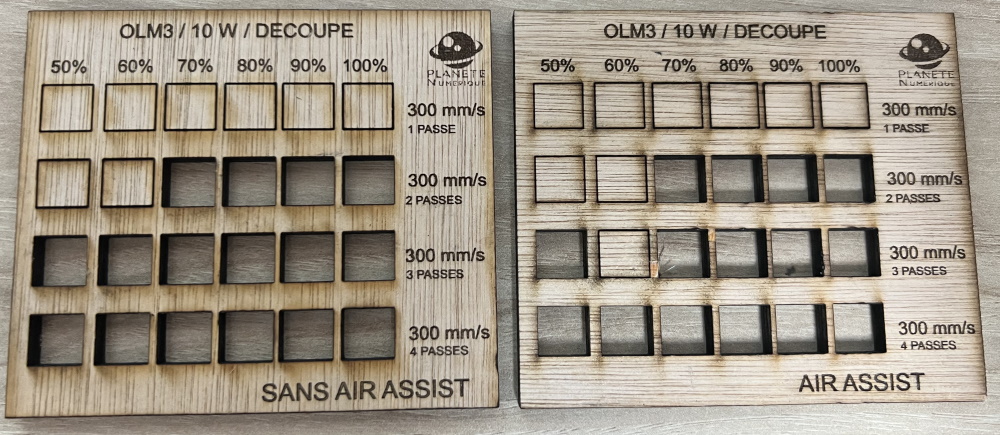

Test de découpe, avec et sans air assist. La meilleure des 10 watts du moment

Dès deux passes et 70% de puissance, la machine arrive à découper mon bois là où la Sculpfun demande 3 passes au minimum.
Le système d’injection d’air de la OLM3 est d’autant plus performant que les dessins/écritures ne sont pas baveuses comme sur la Sculpfun quand la pompe est activée.
Découpe et gravure peuvent être combinées en une seule action.
Le résultat sans air assist est également très bon, à peine plus taché qu’avec au point que l’usage sans pompe offre déjà des belles perspectives.

Avec cette machine, les projets les plus ambitieux se réalisent pour créer par exemple des puzzles, pochoirs, horloges, prénoms, etc. Je me suis amusé à créer un Skyline du Havre.

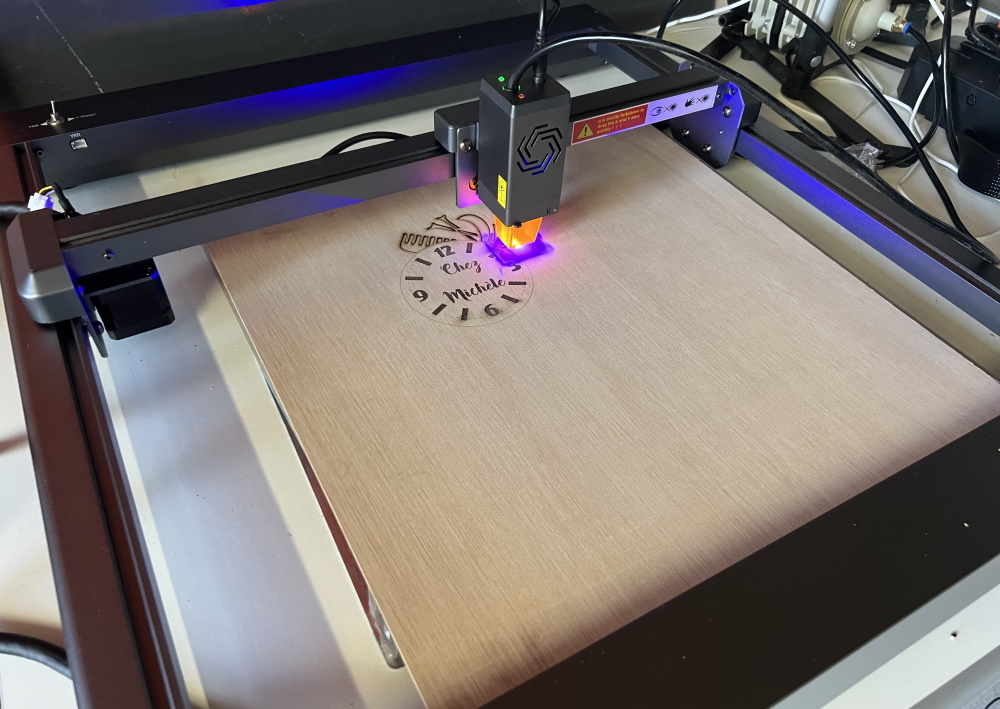

Créer des horloges devient possible sans limite de créativité

Gardez bien à l’esprit que la focalisation est un point clé de votre réussite. N’hésitez pas après réglage à faire un mini test.

Ortur Laser Master 3, Evolutivité et options : 4/5

ORTUR propose un ensemble d’accessoire pour sa nouvelle graveuse Laser. Le catalogue va s’étoffer dans le temps.

Les tarifs sont très élevés. Je vous indique les prix standards en espérant des bons plans à terme.

A cette date vous pouvez trouver

• Un kit de pied pour surélever la machine à 80€
• Un kit pour étendre la surface de gravure à 180€

D’autres accessoires sont universels comme

• Le Rotary Roller pour graver des formes rondes à 80€
• La plateforme de gravure à 130€

OLM3, retour d’expérience : 4/5

J’utilise la Ortur Laser Master 3 avec une entière satisfaction. Je n’ai rencontré aucun bug ni défaut de conception comme des câbles qui bloqueraient le fonctionnement.

Il faut s’habituer au moteur situé à l’intérieur du cadre qui excentre la zone de gravure.

Le système de gestion de fin de course par usage de TMC2209 fonctionne bien.

J’aurais aimé un système plus innovant pour le réglage de la focalisation fine.

En raison de la ventilation, la machine n’est pas silencieuse tout comme mes autres machines.

Ortur Laser Master 3, Prix, disponibilité : 3,5/5

Avec un prix public de 699€, la Ortur Laser Master 3 est une des plus chères du moment. Elle a des arguments forts pour justifier ce tarif mais cela est naturellement un budget que tous ne peuvent pas s’offrir.

A la faveur de promotion, il est régulièrement possible de la trouver à moins de 600€.

Mon objectif est de vous la trouver au meilleur prix possible et je vous engage à vous signaler par le forum en dessous de ce test si vous voulez être informé d’un bon plan.

Maintenant trouvable à moins de 500€ la note passe à 4,5.

La Ortur Laser Master 3 face à la MakeBlock xTool D1 Pro

Dans la compétition des 10 watts actuellement il y a deux catégories.
Une catégorie standard et une premium.

Niveau standard vous avez des marques comme Atomstack, Sculpfun, Longer ou encore NEJE. Ce sont des machines de gravure décentes qui sont équipées assez faiblement surtout niveau sécurité. Elles font le job pour un prix relativement compétitif en dessous des 400€.

Puis il y a le segment premium du tout/suréquipé avec la Ortur OLM3 et et la Makeblock D1 PRO qui sont autour de 600€. Vous êtes plusieurs à m’avoir demandé quelle est la meilleure.
Je n’ai pu tester la D1 PRO dans sa version 10watts mais je l’ai reçue en 20 watts ce qui me permet d’engager une première comparaison. J’ai aussi parcouru de nombreux forums pour voir ce qui en sortait.

• Niveau emballage/prestation déballage. La XTOOL soigne la prestation à l’extrême avec de beau manuels, des lunettes avec étuis, beaucoup d’échantillons. On ressent que sa clientèle recherche un produit qui rassure un maximum et « qui en jete » au déballage. Avantage Xtool
• Le montage est plus simple chez Ortur et la conception générale plus moderne. Les moteurs ne sont pas apparents et la carte mère est complétement intégrée dans le châssis chez Ortur alors qu’elle est quasi nue chez Xtool sous le profilé. Attention à ne pas l’exposer à des liquides par maladresse. Avantage Ortur.
• Technologiquement les deux machines sont au top difficile de les départager. J’aime bien le système de blocage de tête chez Xtool. J’aime bien les capteurs end stop via TMC chez Ortur. Ortur permet de verrouiller la machine pour la sécurité, Xtool propose un capteur de flamme. A priori il serait un peu trop sensible cependant : égalité
• Pour la performance du Laser, j’ai lu que Ortur serait plus rapide sur les déplacements et les niveaux de gris seraient plus prononcés. important, à confirmer
• Niveau logiciel la Xtool est fournie avec un logiciel maison. C’est appréciable. Par contre son firmware n’est pas compatible GRBL. Elle est incompatible LaserGRBL ce qui n’est pas trop grave et demande une configuration particulière pour fonctionner avec LightBurn. Je n’ai pas rencontré de soucis sur mes premiers tests LightBurn mais je reste vigileant. Je ne saurais me passer de ce logiciel. J’aurai donc tendance à donner un petit avantage à Ortur qui reste 100% standard GRBL avec possibilité d’ajuter les paramètres ce que Xtool ne permet pas.
• Prix : selon les promotions, les deux machines sont au coude à coude. Ortur est disponible dans beaucoup de boutique Chinoises, La Xtool principalement en direct ou via Amazon. La cible clientèle n’est pas la même.
• Support/Evolution. Ortur a une très large communauté et un bon support. Je n’ai pas encore parcouru les forums Xtool pour juger.
• Xtool a de très bons accessoires mais ne peut utiliser ceux des autres. Ortur est plus universel.

Ma conclusion actuelle est que la Xtool D1 pro touche une clientèle de sensibilité moins technique que celle de Ortur, plus débutante.

La compétition est quelque chose de bon et chacun doit apprendre de l’autre.

Surement la meilleure 10 watts du moment

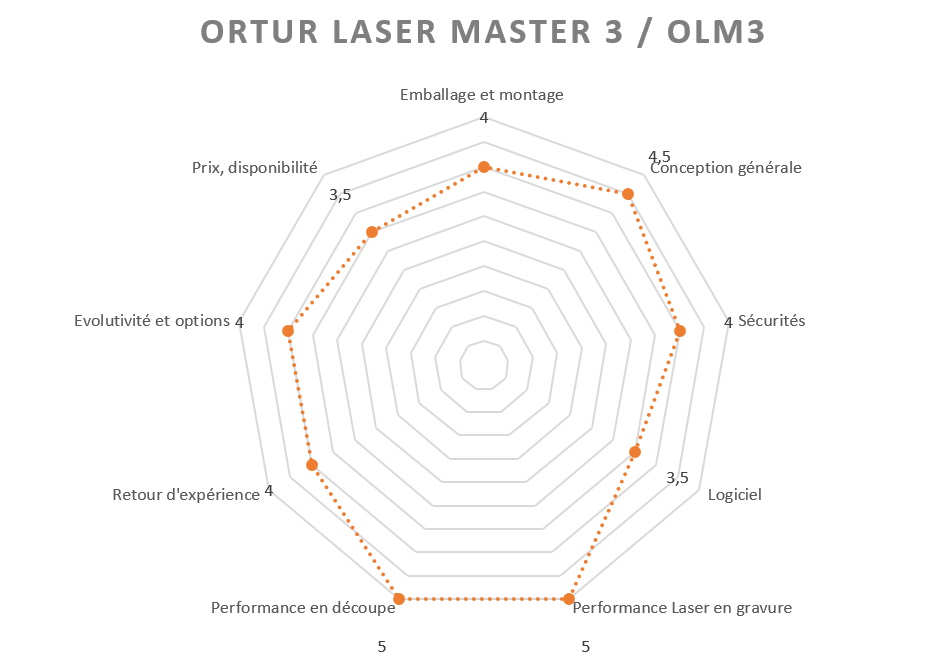

J’utilise pour mes tests une matrice de notation qui me permet objectivement de comparer les machines entre elles. La notation obtenue par la OLM3 est la plus élevée du moment dans les modèles que j’ai eu entre les mains.

Critère	Note	Coeff	Total
Emballage et montage	4	1	4
Conception générale	4,5	2	9
Sécurités	4	4	16
Logiciel	4	2	8
Performance Laser en gravure	5	3	15
Performance en découpe	5	2	10
Retour d’expérience	4	3	12
Evolutivité et options	4	1	4
Prix, disponibilité	3,5	3	12
Total	86 points /100

Graveuse Laser Ortur Laser Master 3, l'acheter

En ce moment, il n'y a pas de bon plan actif sur Planète Numérique. Il y en a eu un précédemment et je vous engage à le regarder au cas il serait de nouveau actif : La graveuse Laser Ortur Laser Master 3 10 W avec nid d’abeille en cadeau à 369€ Stock EU.
