Test COMGROW COMGO Z1, une machine de gravure laser 10 watts équilibrée et abordable

  Graveur Laser Graveur Laser 10 Watts

Je ne connaissais COMGROW jusqu’à présent que pour leur housse de protection graveuse laser universelle. J’avais à l’époque été surpris et séduit par ce concept qui permet de protéger simplement son appareil du feu et des fumées tout en assurant une sécurité pour vos yeux.

La COMGO Z1 et son caisson universel de protection

Puis j’ai découvert leur offre en machine de gravure Laser avec la COMGO Z1. Cette graveuse laser existe en version laser 5.5 watts, mais c’est le modèle 10 watts que j’ai choisi de vous évaluer.

Les machines de gravure à laser 10 watts sont la nouveauté de cette mi 2022. Le principe est de combiner 2 lasers de 5 watts pour obtenir un faisceau puissant. La découpe de bois de bonne épaisseur avec un nombre de passes réduit, devient possible (ex découpe de contreplaqué de 5 mm en 2 passes). Les autres types de gravures peuvent être faites plus rapidement.

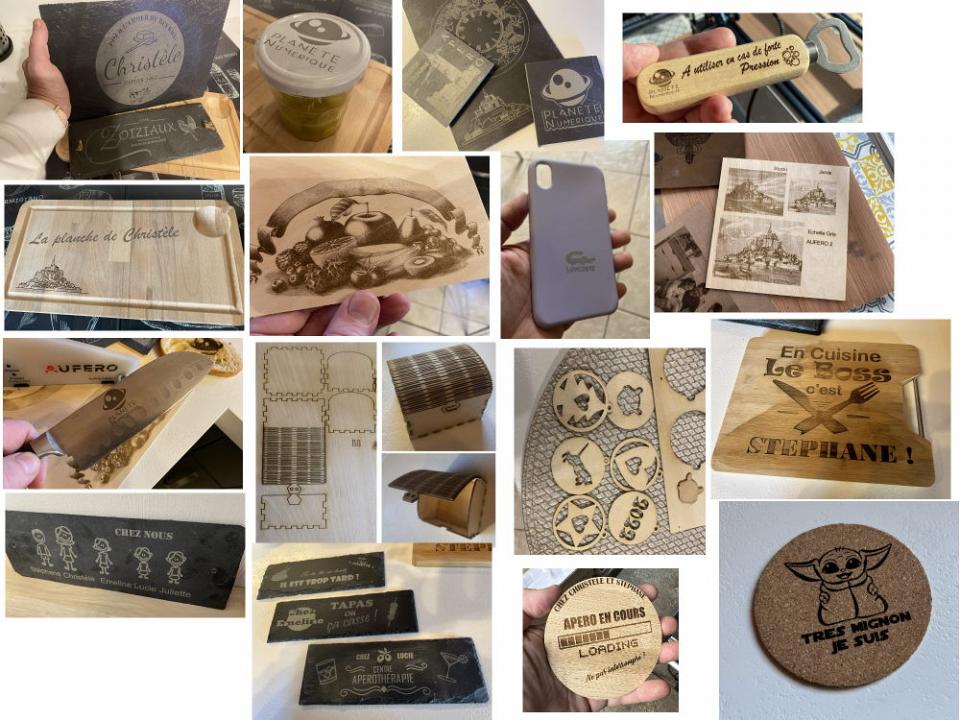

Quelques projets possibles avec une graveuse laser

Voici un tableau de synthèse de la COMGO Z1

Caractéristique	Valeur
Taille Gravure	400 * 400mm
Taille machine	575 x 575 x 205 mm
Puissance en entrée	40W
Laser livré sortie	10 W
Focale	Fixe
Daimètre du spot	0.08*0.08 mm
A Assembler	Oui < 20 minutes
Nombre de moteurs en Y	2
Capteur fin de course	Oui
Voyants de fonctionnement	2
Surface extensible	Non
Règle sur profilé	Oui
Carte mère	LaserBox ESP32 V1.0
Système Embarqué	GRBL 1.x
Controleur Hors ligne	Non
Wifi	Oui
Pilotage via application mobile	Oui
Logiciels compatibles	LaserGRBL, Lightburn
Bouton arret urgence	Non (interrupteur présent)
Capteur flamme	Non
Capteur Mouvement	Oui
Accessoires fournis/consommables	Lunettes, plaques de balsa
Options	Support découpe nid d’abeille, Rotary Roller, Assistance à Air
Alimentation	12 V
Meilleur prix	350€ environ

Les critères du test

L’offre en machine de gravure laser devient de plus en plus riche il est dès lors difficile de s’y retrouver pour choisir le bon modèle.

J’inaugure avec ce test du la COMGO Z1 un protocole structuré de tests autour de huit axes pour avoir finalement une comparaison objective entre graveuses laser.

• Emballage et montage
• Conception générale
• Sécurités
• Logiciel
• Performance Laser en gravure
• Performance en découpe
• Retour d’expérience
• Evolutivité et options
• Prix, disponibilité

COMGO Z1, Emballage & assemblage : 4/5

Comme toutes les graveuses laser du marché, la COMGO Z1 est livrée en kit. Il faut l’assembler.

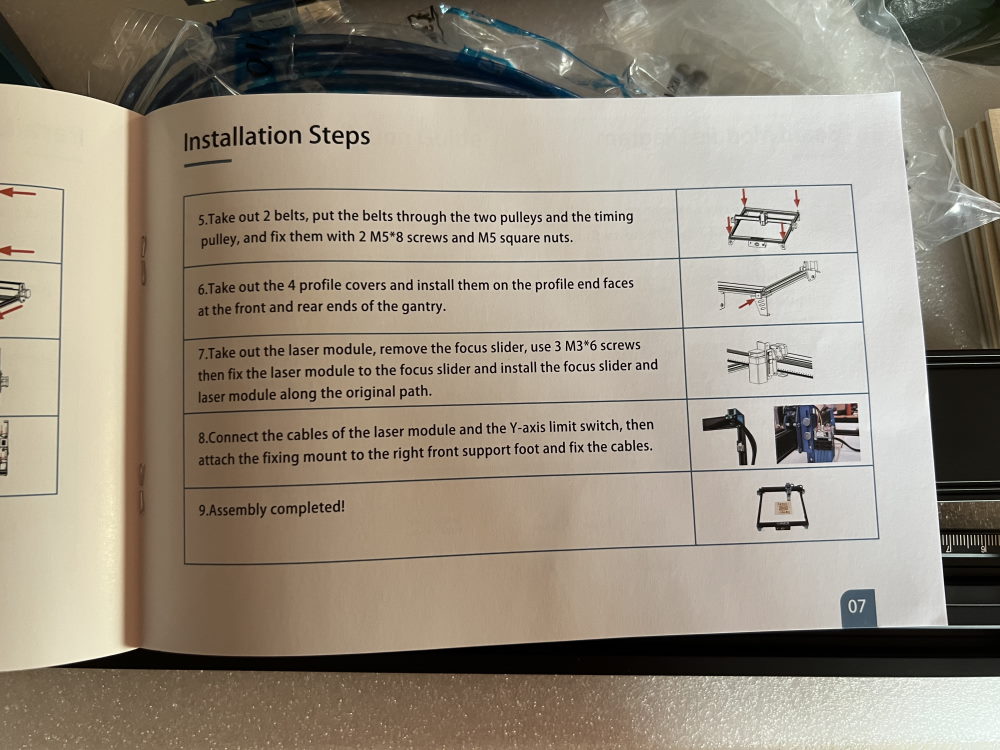

Ici aucun piège avec 9 étapes bien documentées et peu de morceaux.

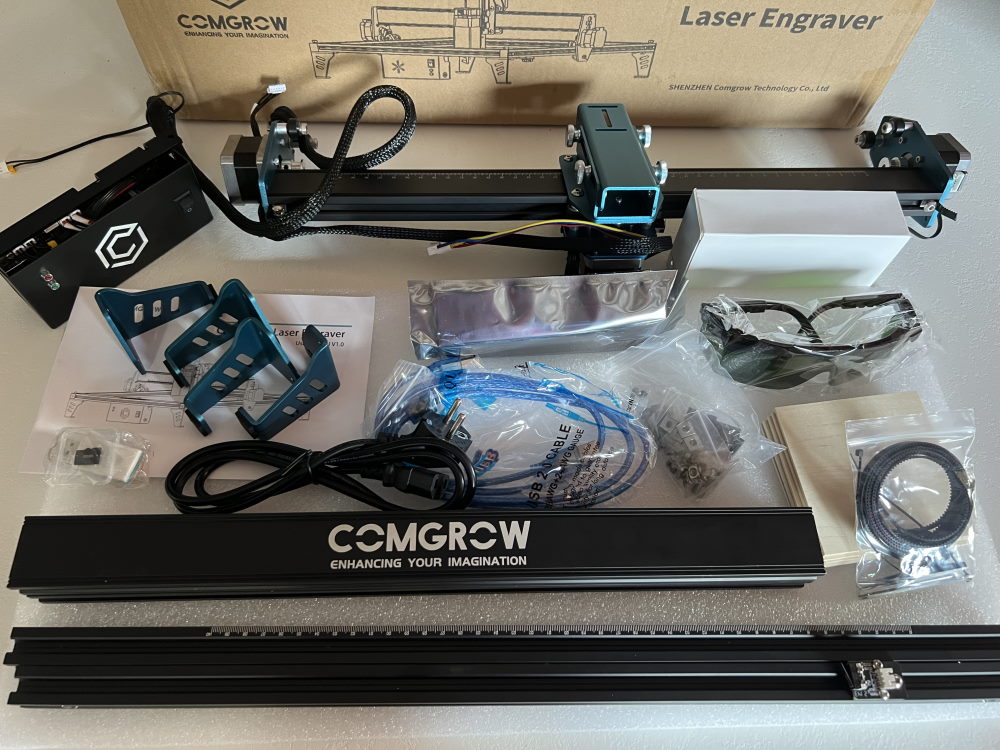

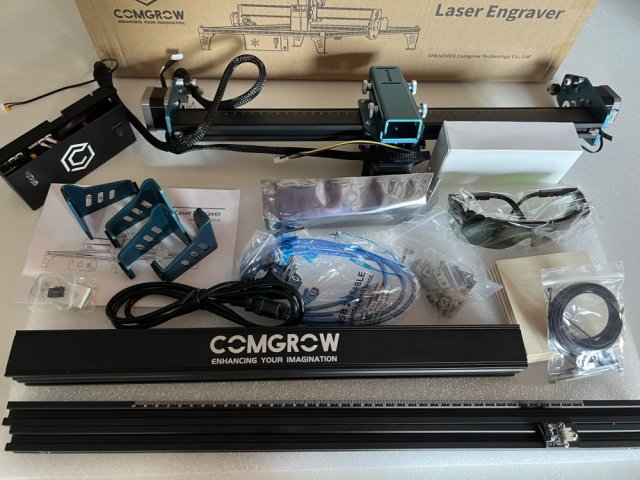

Peu de pièces à assembler

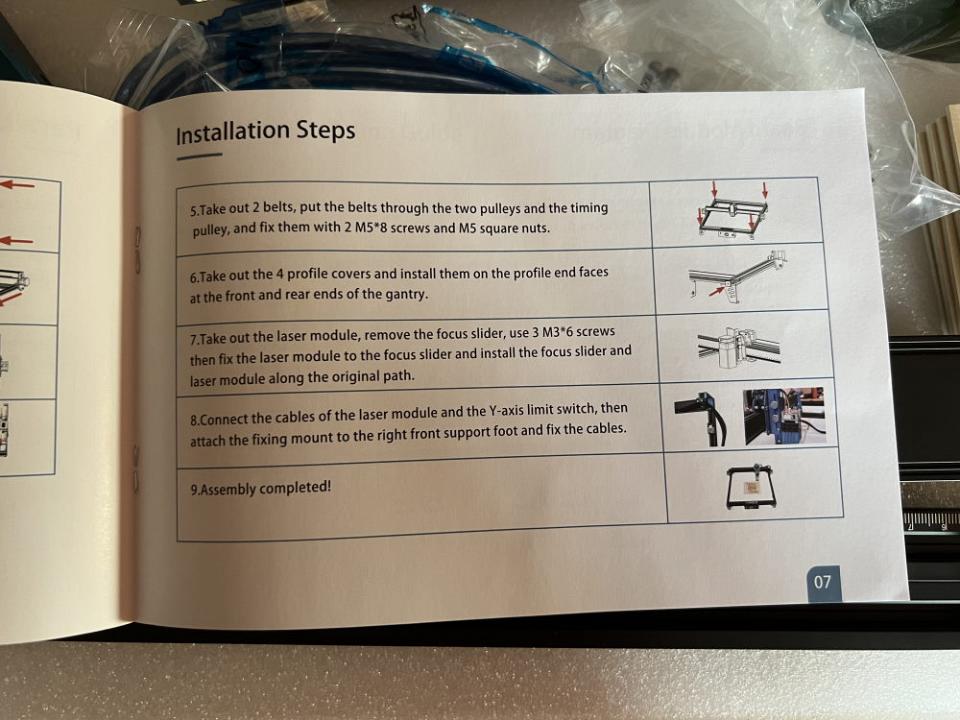

Le manuel fourni en PDF sur la carte mémoire. Il est écrit en anglais, mais très complet avec l’explication de l’installation des logiciels et l’usage de l’application mobile.

Le constructeur met à disposition une série de tutoriaux vidéo sur Youtube pour vous assister.

La carte mémoire est bien remplie avec les logiciels LASERGRBL et LIGHTBURN, 23 fichiers images exemple et une procédure pour la mise à jour de firmware.

COMGO fourni en accessoire une paire de lunettes de protection. Il manque à l’appel une cale de réglage pour le positionnement précis de la tête laser au-dessus de la surface à graver (7 mm nécessaires).

Niveau consommable de test, vous avez 5 planches de balsa.

COMGO Z1, conception générale : 4/5

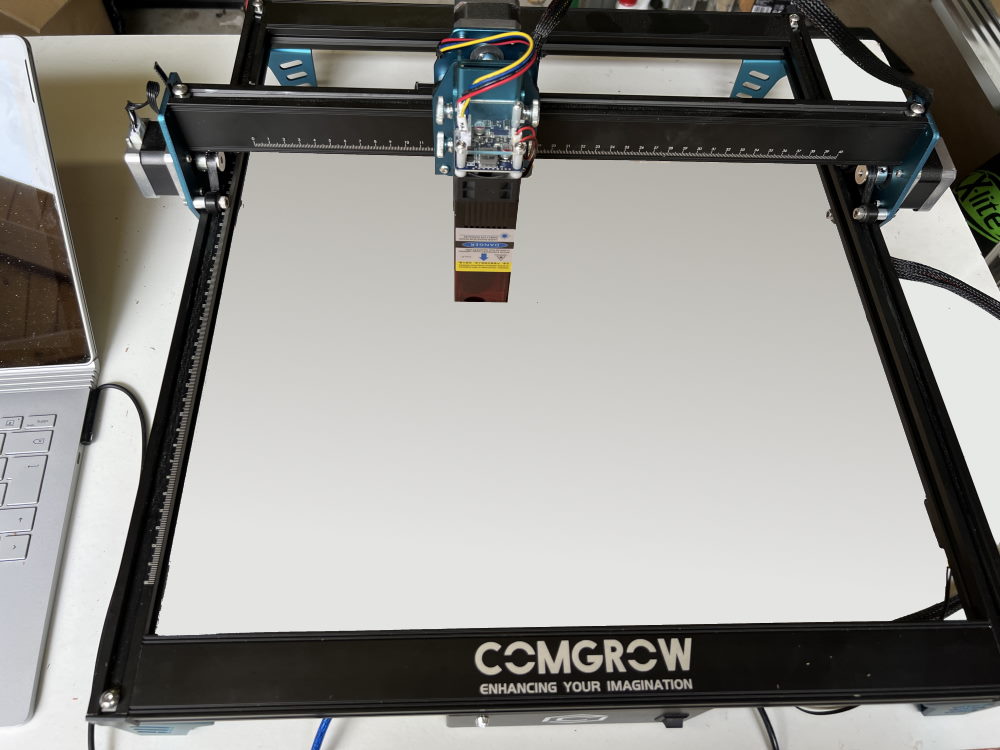

La machine de gravure COMGO Z1 est techniquement de bon niveau.

Les profilés sont larges avec une échelle de mesure sur les axes X et Y.

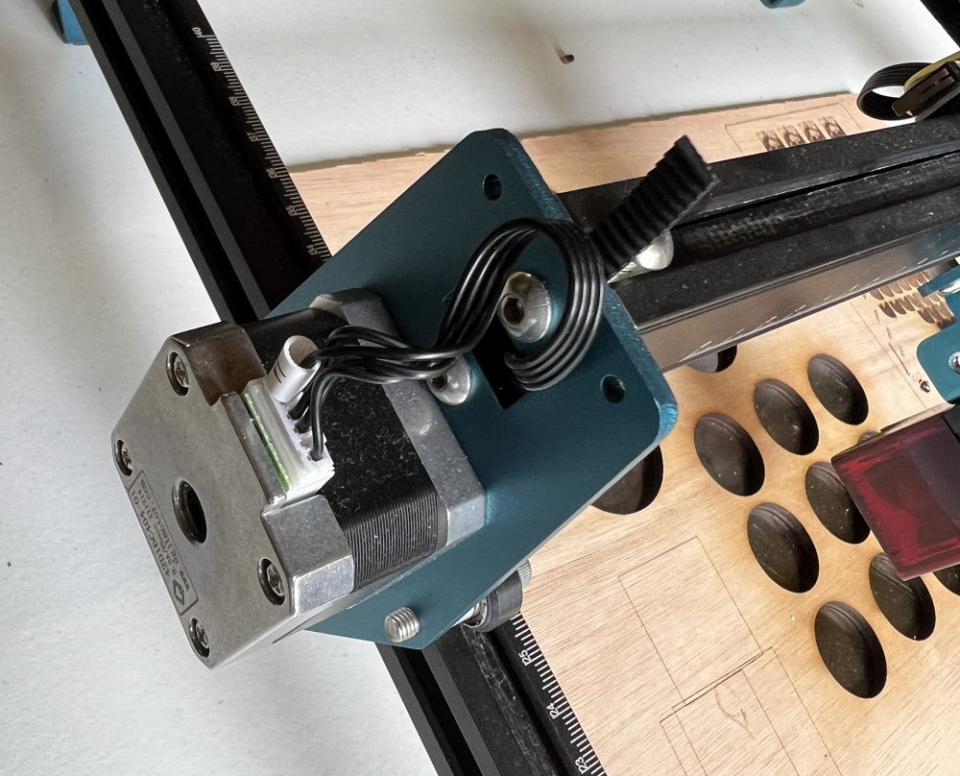

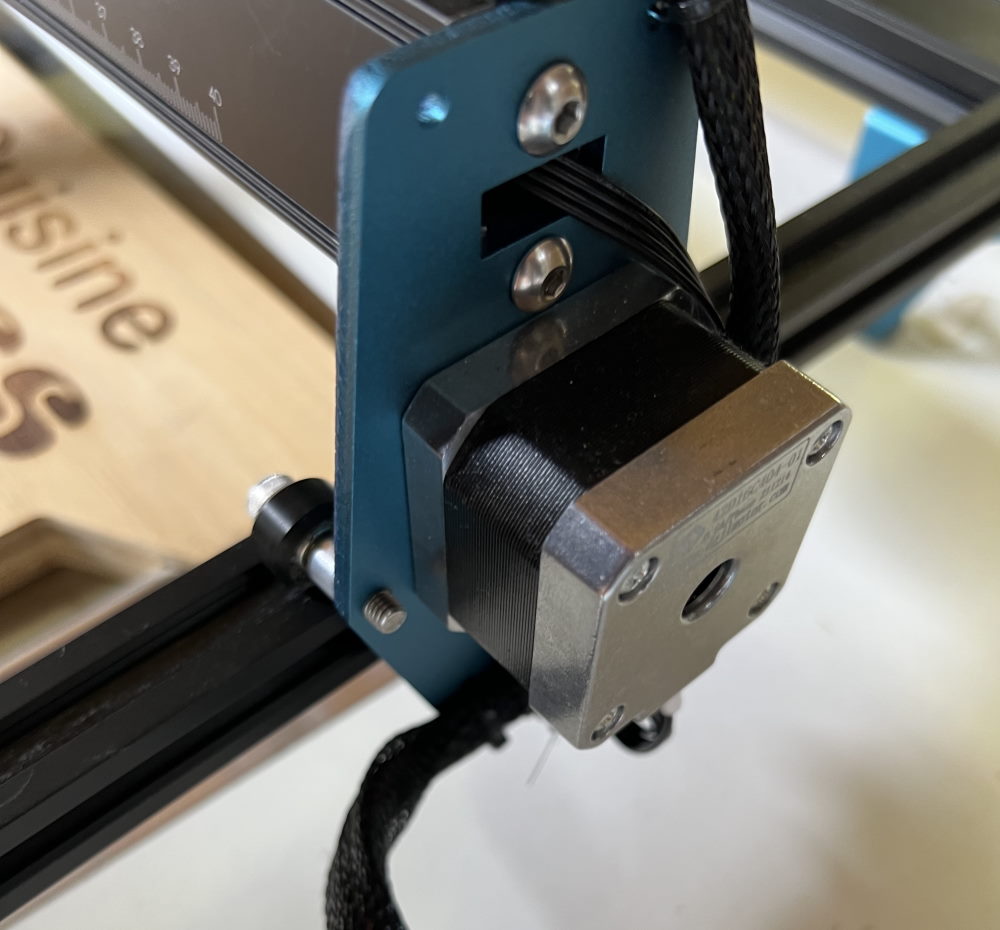

Il y a deux moteurs pour le déplacement en axe Y ce qui assure de la stabilité.

La COMGO Z1 est équipée de capteurs de fin de course end-stop. Elle se repositionne toujours précisément à son point de départ ce qui ouvre la perspective de graver des projets complexes en plusieurs fois sans décalage.

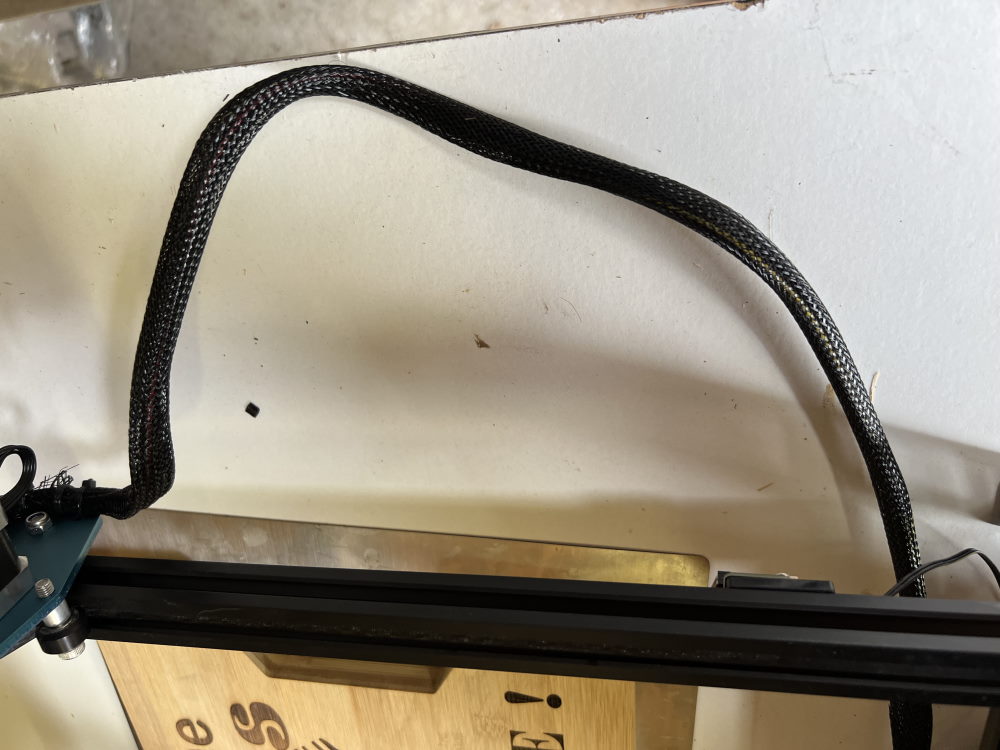

Les passages des câbles sont propres par usage de nappes tressées sans risque de blocage.

Les câbles sont regroupés dans des nappes

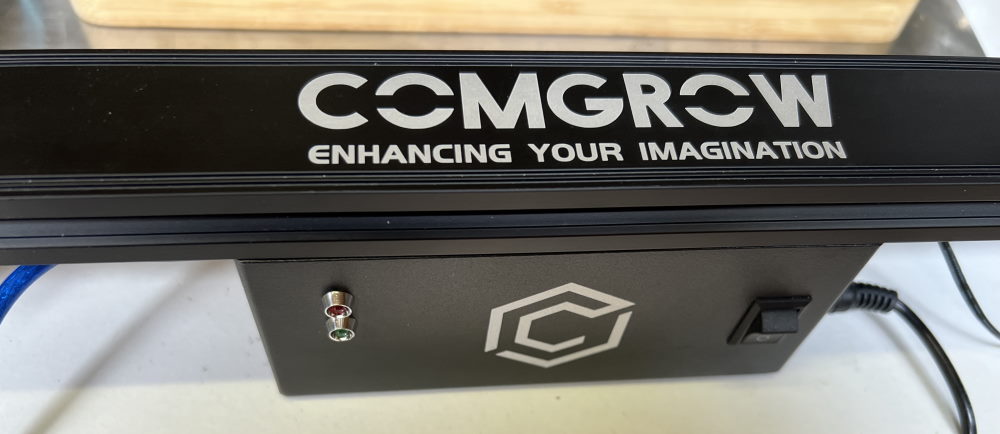

Le bloc de contrôle qui intègre carte mère et connectique est situé à l’avant. Il propose des voyants de fonctionnement ainsi qu’un interrupteur général en façade ce qui est un plus.

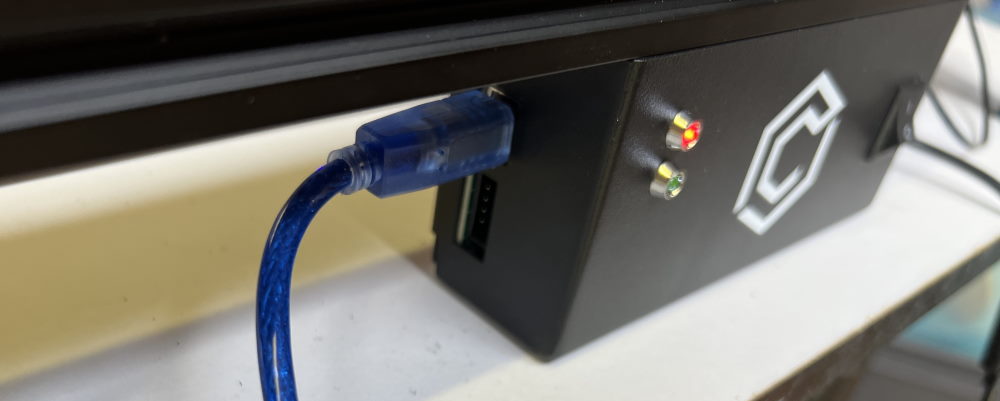

J’ai aussi aimé que les câbles de raccordement alimentation et USB soient sur les côtés.

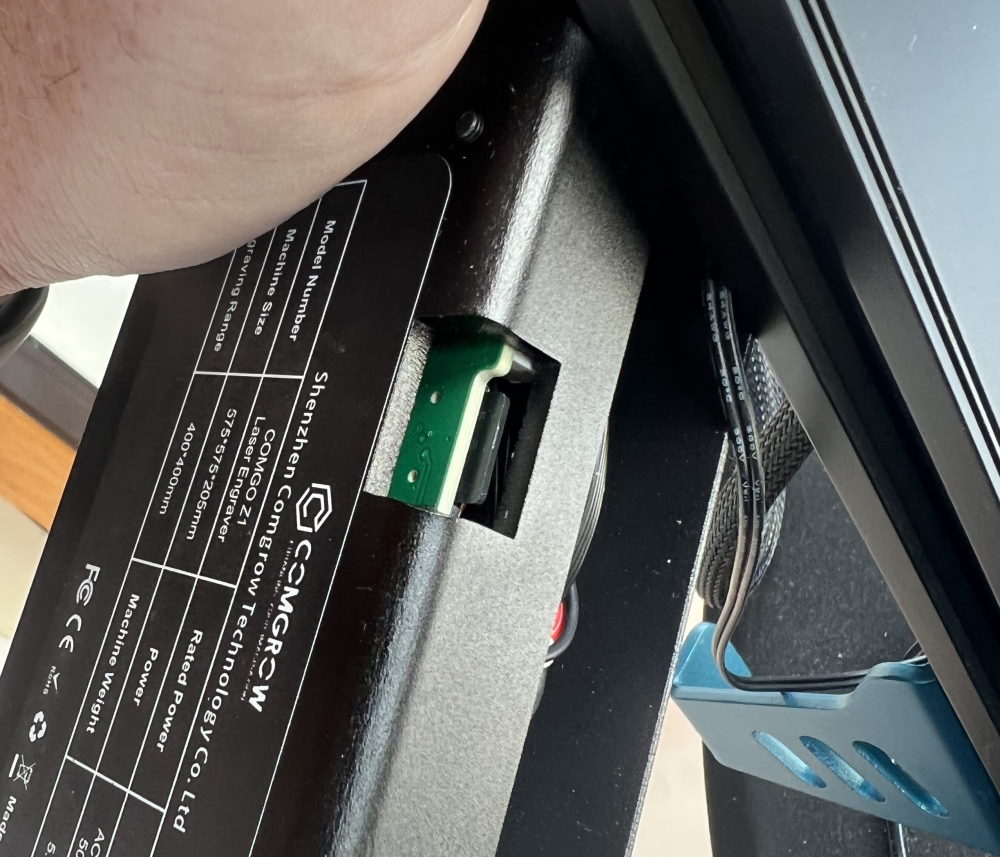

Un lecteur de carte MicroSD (carte fournie) est placé à l’arrière. Cette carte est nécessaire si vous utilisez l’application mobile.

Le lecteur de carte Micro SD

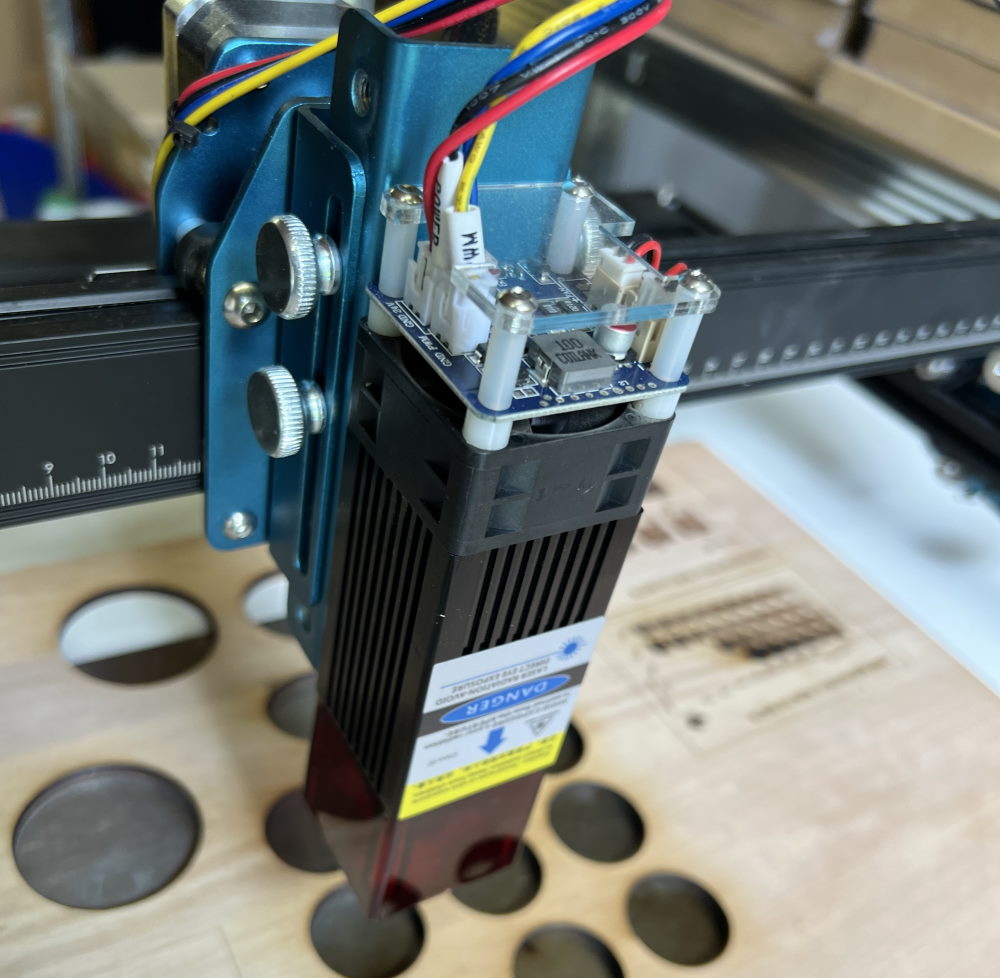

La tête Laser est un modèle dit à focale fixe. Il n’y a pas besoin de faire le point via une molette, mais simplement de positionner le dispositif à 7 mm de la surface à graver.

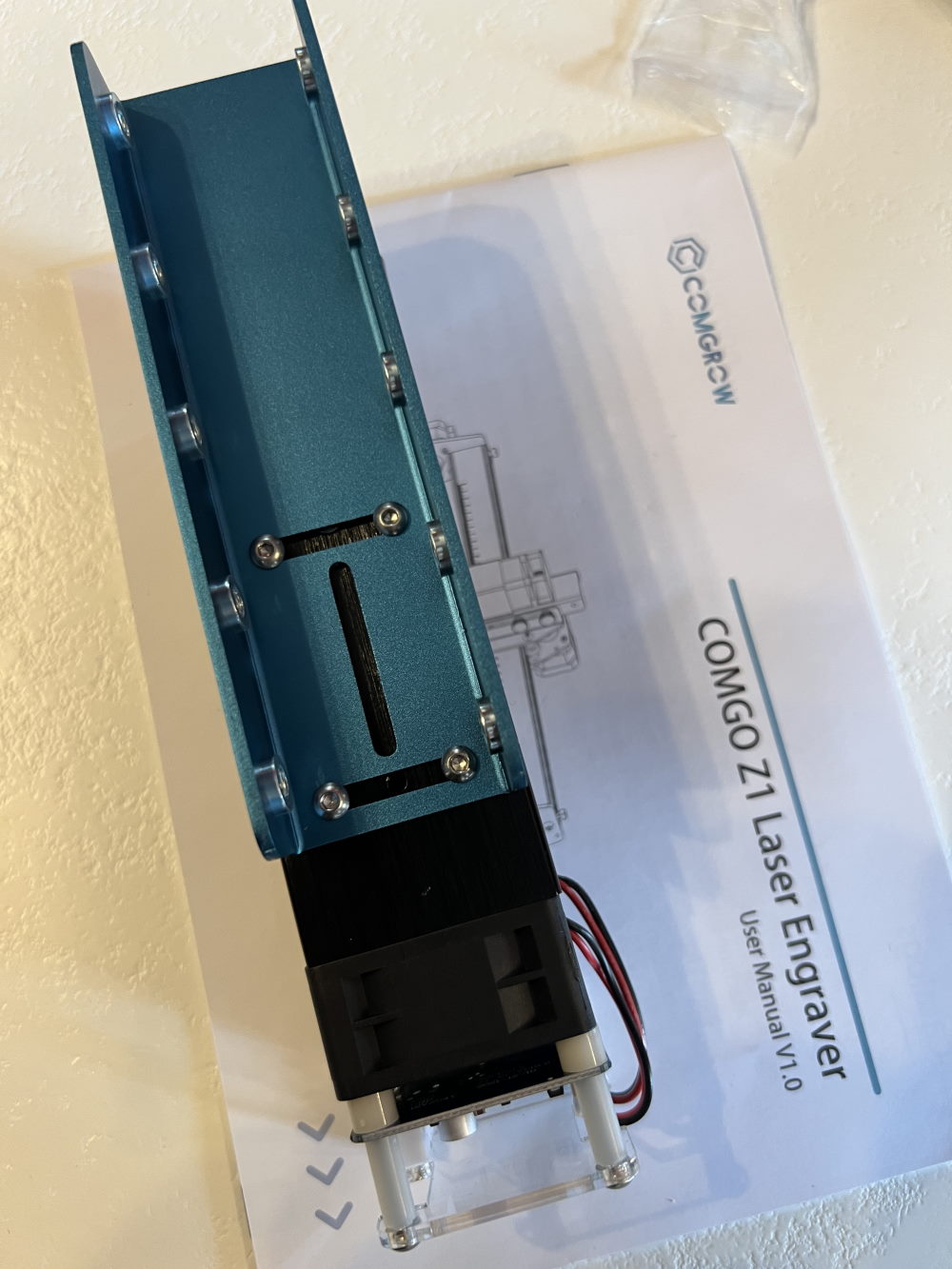

Comgo propose un système de coulisse avec 4 vis à main pour monter ou abaisser la tête.

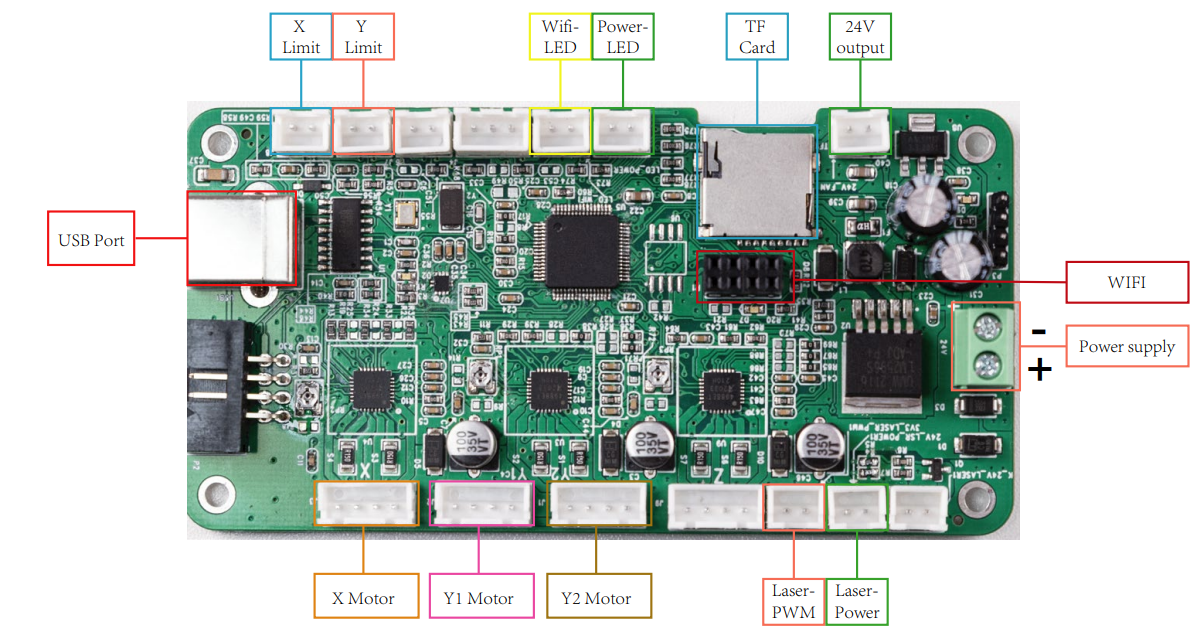

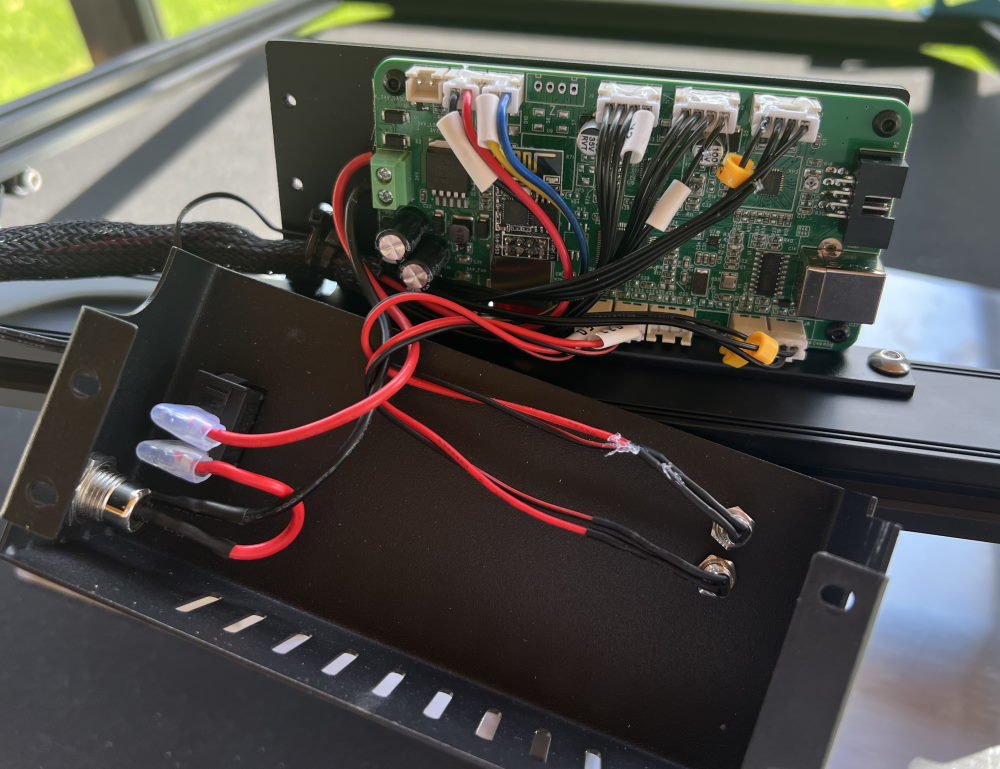

La carte mère est un modèle 32 Bits donc rapide pour traiter l’information. Un circuit WIFI est intégré. Il permet le pilotage intégral à partir d’un smartphone ou tablette.

la carte mère

COMGO Z1, logiciel : 3,5/5

Pour piloter votre graveuse Laser, vous avez le choix classique de LaserGRBL pour imprimer (Gratuit) ou LightBurn, composition et impression, (PAYANT, 30 jours d’essais).

COMGROW y ajoute une possibilité de pilotage via une application smartphone.

Cette application ne m’est pas étrangère, car c’est celle qui était fournie avec une graveuse laser portable Alfawise C50 / Wonderful X1 Mini que j’avais testée par le passé.

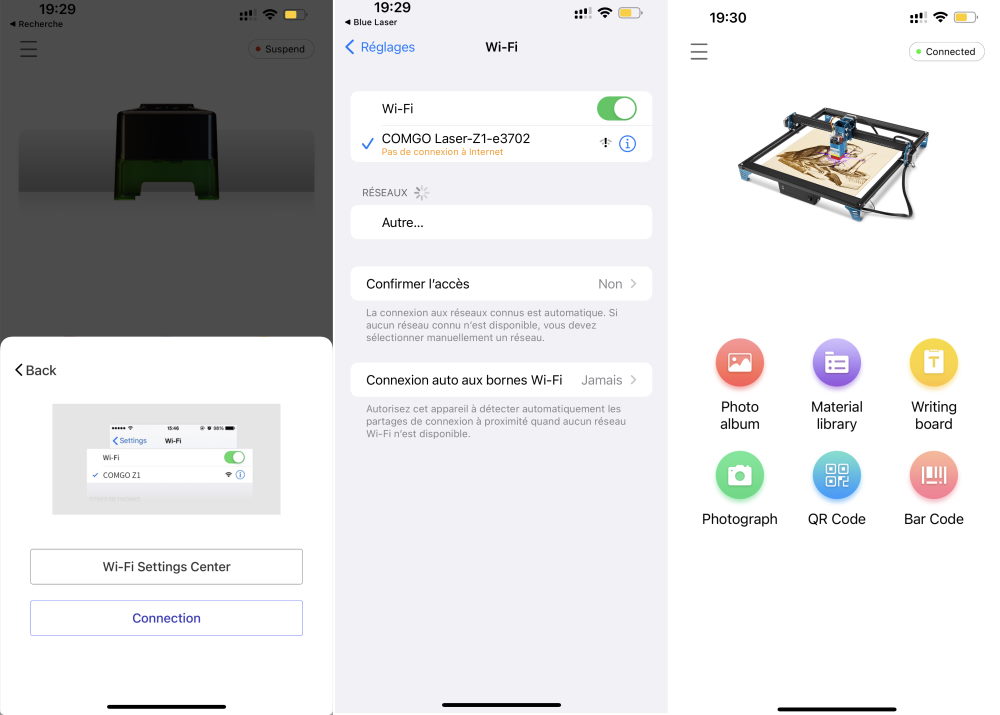

L’application mobile pour exploiter la Z1 de son smartphone

Connectez le smartphone au point d’accès WIFI crée par la machine pour l’utiliser.

Cette application est simple.
Elle permet de sélectionner des photos ou images dans une bibliothèque, de les ajuster, d’ajouter du texte voire un QRCODE.

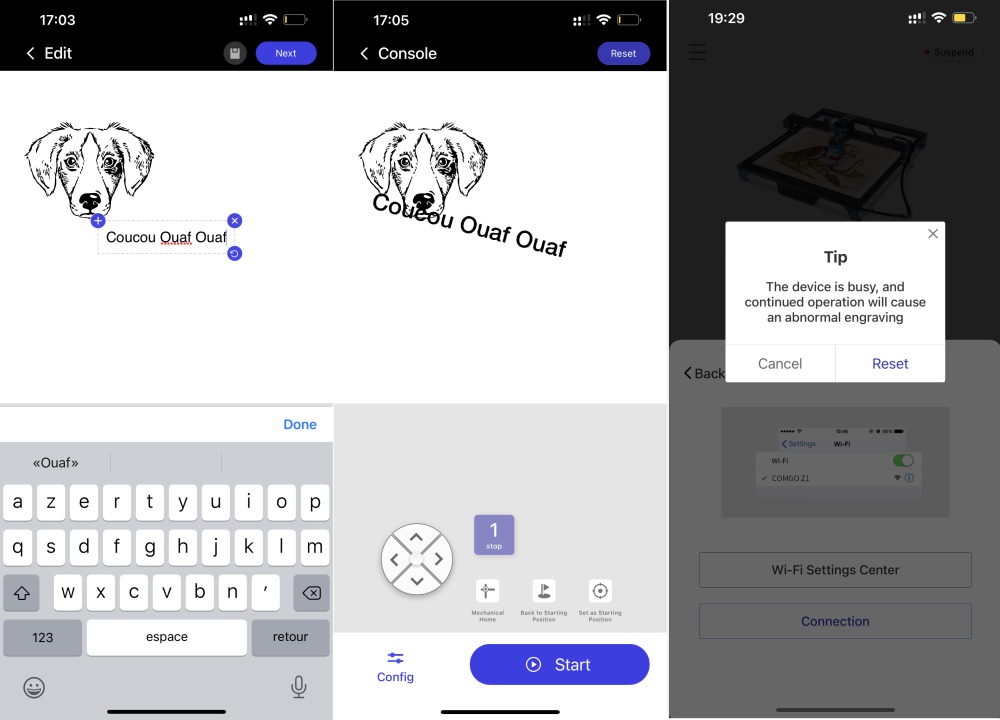

L’application mobile permet de graver des projets simples sans fil

Vous pouvez ensuite spécifier la vitesse et la puissance puis lancer la gravure.

La gravure se ne fait qu’en bitmap, ligne à ligne, et pas en vectoriel, ce qui prend du temps.
Cette fonction annexe pourra intéresser pour des projets rapides.

COMGO Z1, Sécurité : 4/5

Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires.

Le premier dispositif de sécurité, c’est vous !

• Ne pas tenter de graver n’importe quoi. Un laser brule à 1000 degrés sur une petit zone et peu donc provoquer des flammes si le faisceau vient à rester trop longtemps sur un matériau inflammable.
• La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. La quasi-totalité des machines protègent le faisceau de sa tête via un bouclier qui limite les risques. Par sécurité utilisez des lunettes spéciales ou mettez votre appareil dans un caisson.
• Gardez en vue votre machine. Ne laissez pas un travail se faire sans votre supervision.
• Soyez attentif aux fumées. Ainsi, il faut savoir que le « bois » MDF a une colle qui est toxique quand elle brule.
• Utilisez cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche en permanence, vous pouvez porter un masque pour filtrer l’atmosphère.

Pour revenir à la COMGO Z1, son niveau de sécurité est bon :

• Le laser est bien protégé en bas par un cache qui filtre la lumière. Il n’est pas amovible.
• La machine dispose d’un interrupteur pour facilement l’arrêter
• La COMGO Z1 est équipée d’un gyroscope qui coupe son fonctionnement en cas de déplacement.

Il lui manque un système de détection d’un blocage de la gravure pour égaler les meilleures.

Une protection efficace pour les yeux

COMGO propose un caisson démontable à son catalogue pour encore plus de sécurité.

COMGO Z1, Performance Laser en gravure 3.5/5

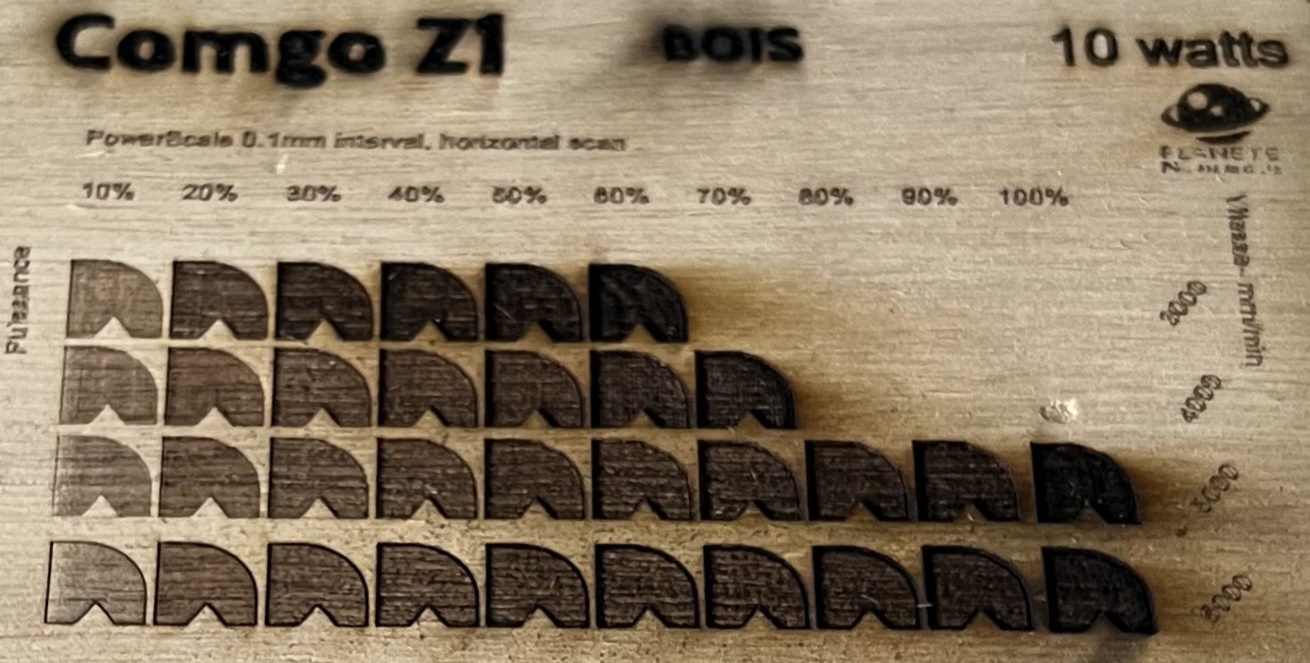

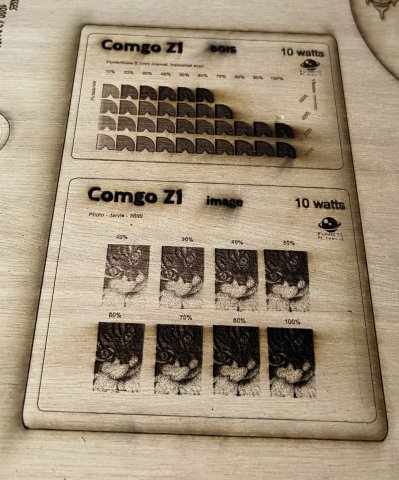

Pour le test de gravure, avant que de vous montrer quelques réalisations, j’ai utilisé un fichier benchmark que je me suis créé et que j’utilise maintenant pour comparer les machines.

Ce fichier permet de voir comment module le laser pour juger de la qualité en ajustant vitesse entre 3000 et 6000 mm/minute et % de puissance de 10 à 100%. En regardant le résultat, vous savez quel couple correspond le mieux à votre support. A qualité égale, choisissez le plus rapide.

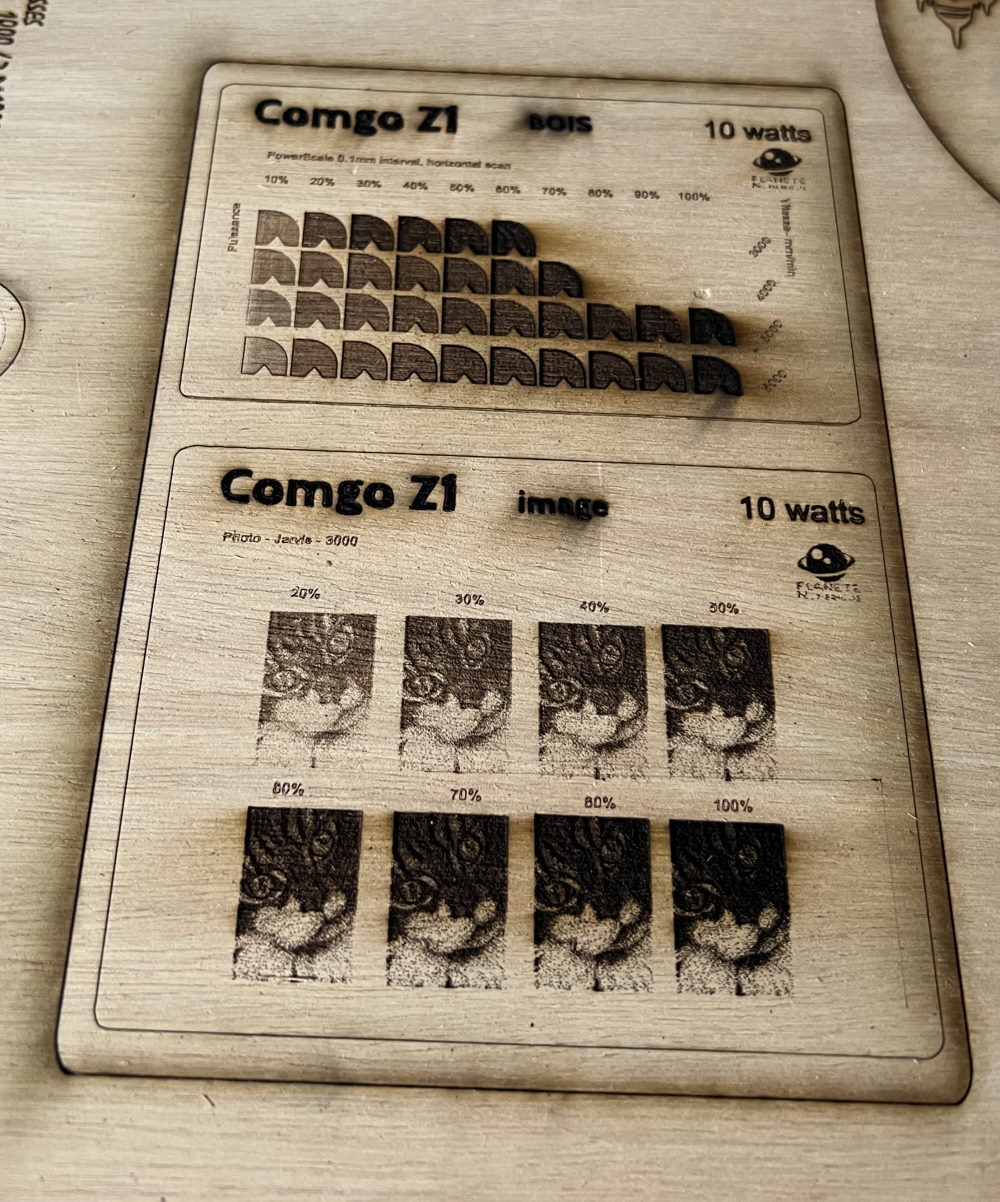

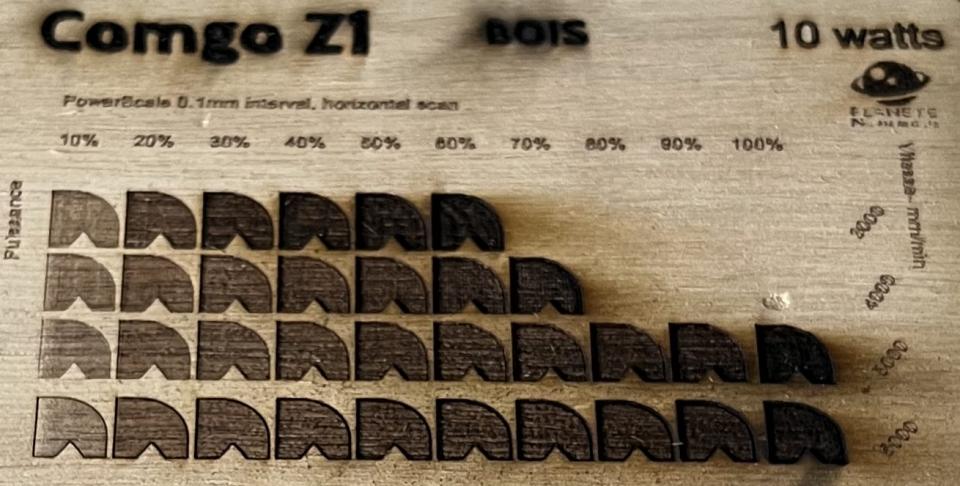

Benchmark Gravure

Quels enseignements ? Le laser est bien deux fois plus puissant que mes modèles 5 watts. Sur mon contreplaqué à 5000 mm / minute , maximum théorique de vitesse de la Z1, ne dépassez pas les 40% de puissance au risque de commencer à bruler.

Même limites pour l’ardoise qui va jaunir si elle est trop chauffée. Notez le bug sur la ligne en vitesse 6000 avec la première forme qui n’est pas remplie et un effet de contour sur les autres.

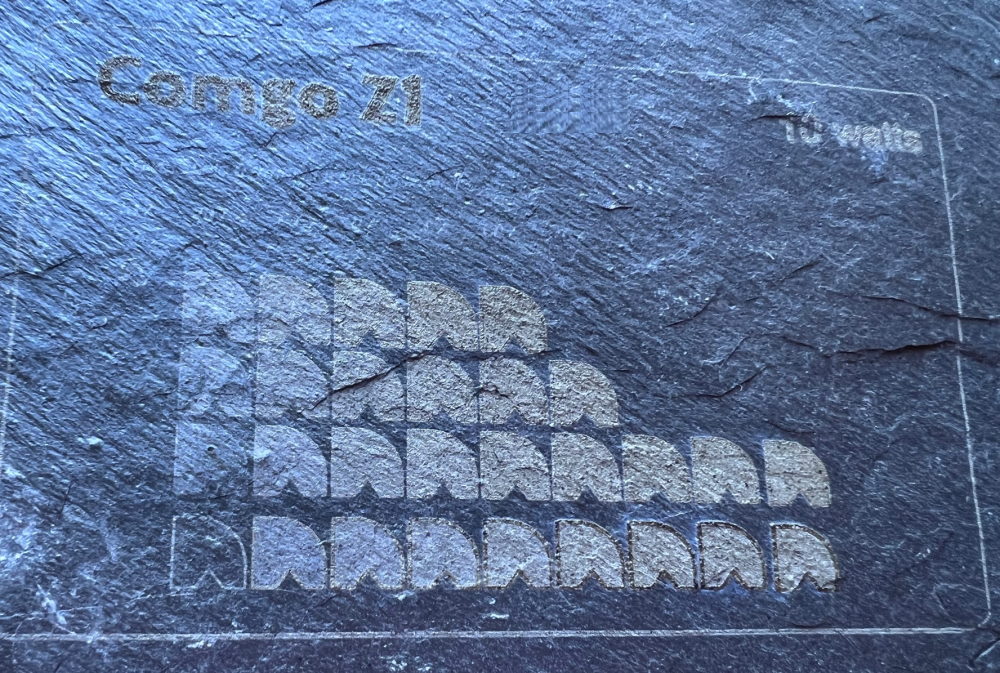

Benchmark sur ardoise, quelques bugs étranges

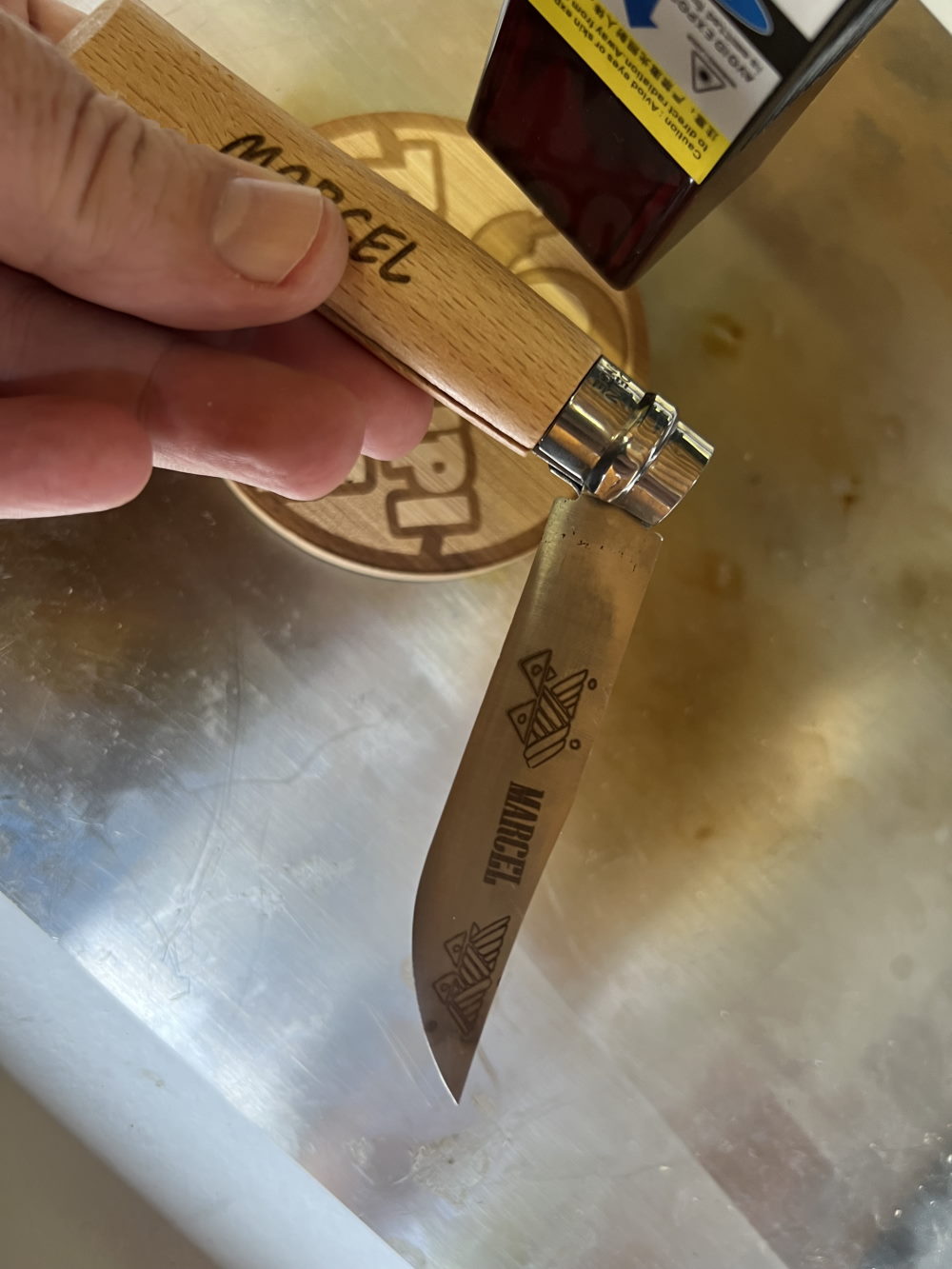

J’ai procédé à de la gravure sur métal avec de bons résultats en augmentant la vitesse en comparaison de mes 5.5 watts.

Gravure sur métal

Pour mes tests simples j’ai utilisé LaserGRBL et pour les projets plus ambitieux en composition LightBurn.

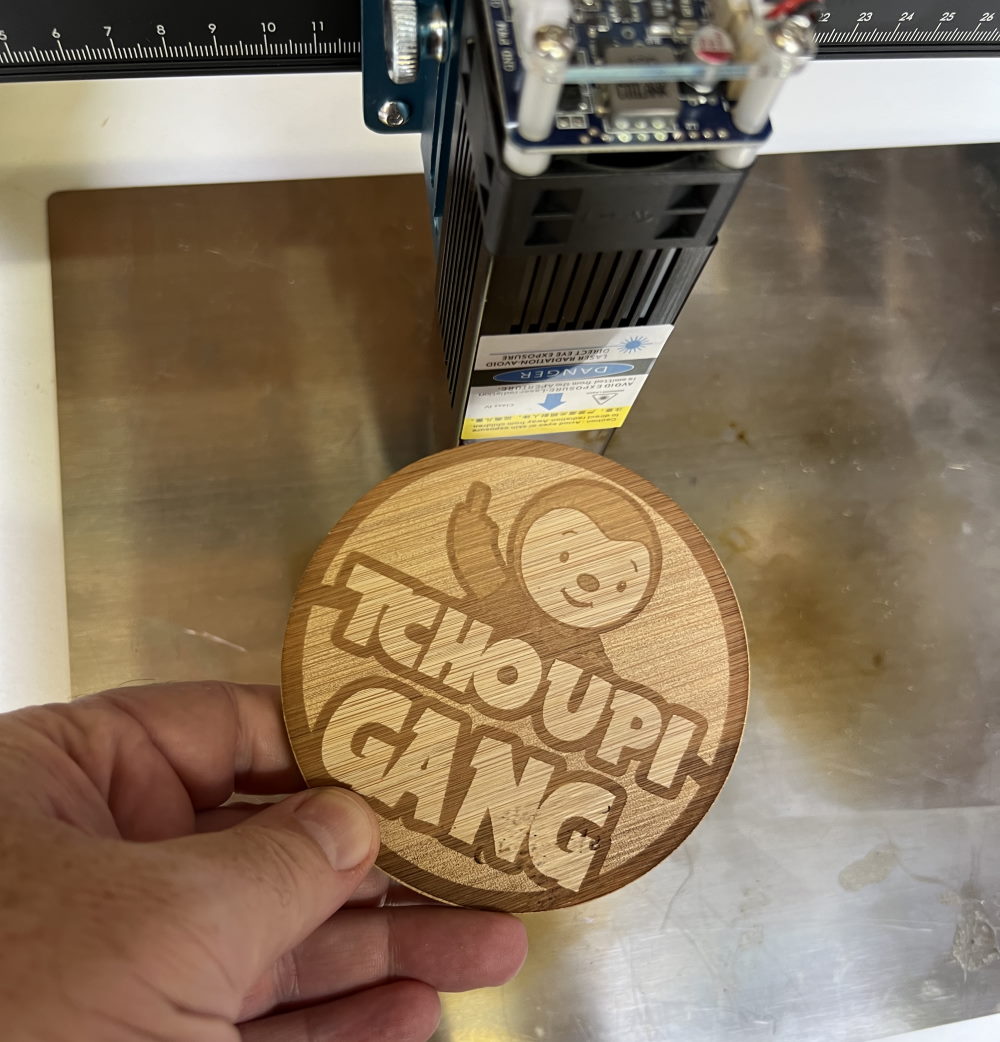

Il est simple de trouver des objets à personnaliser dans le commerce.

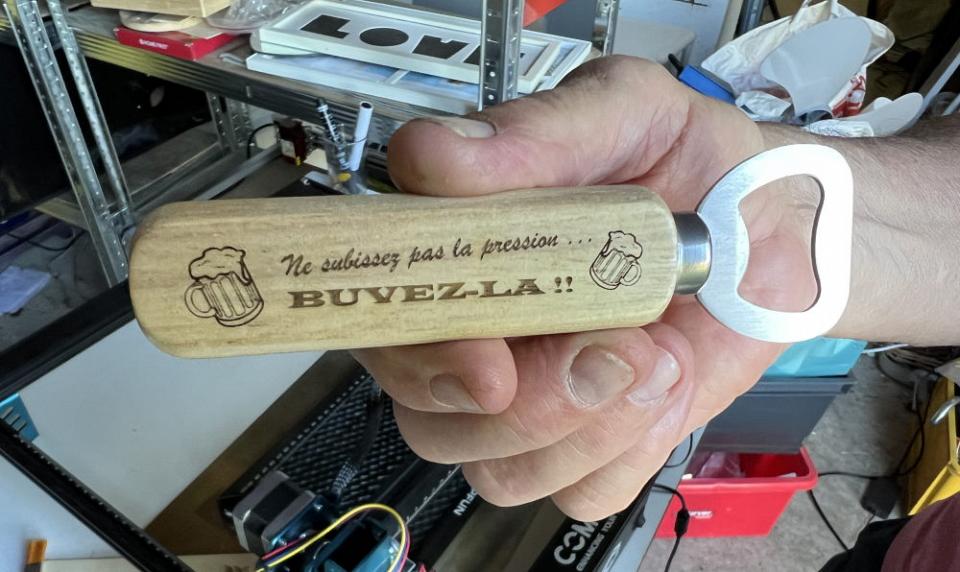

Un décapsuleur en bois à 2€

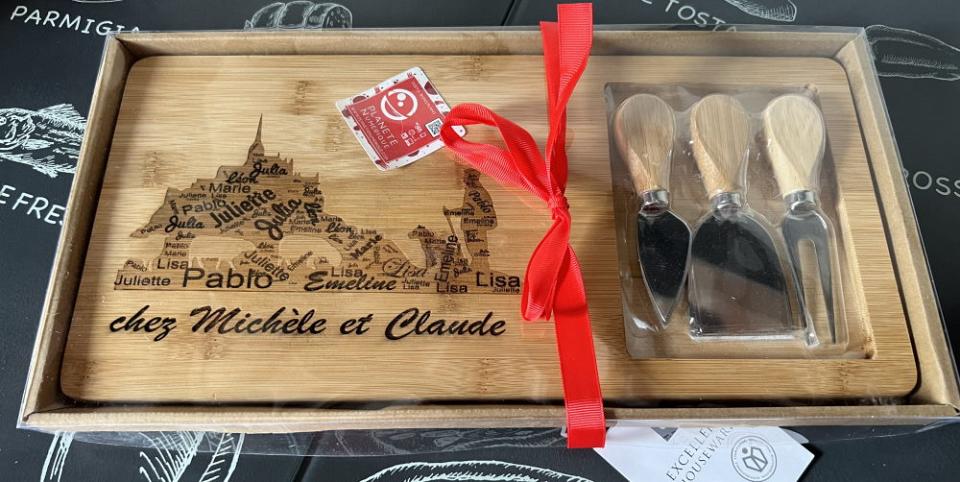

Pour ce projet de planche à fromage, j’ai gravé en deux fois : gravure plus atténuée pour le fond d’image du Mont saint Michel et ensuite plus forte pour les prénoms.
Les capteurs de fin de course de la machine permettent d’envisager ce type de gravure en plusieurs couches sans décalage.

Des conceptions pro à portée de main

COMGO Z1, Performance Laser en découpe : 4/5

Un laser 10 W prends principalement du sens si vous avez des projets de découpe de bois. Cette possibilité est difficile avec un laser 5 W.

La capacité de découpe ouvre de nouvelles perspectives de création

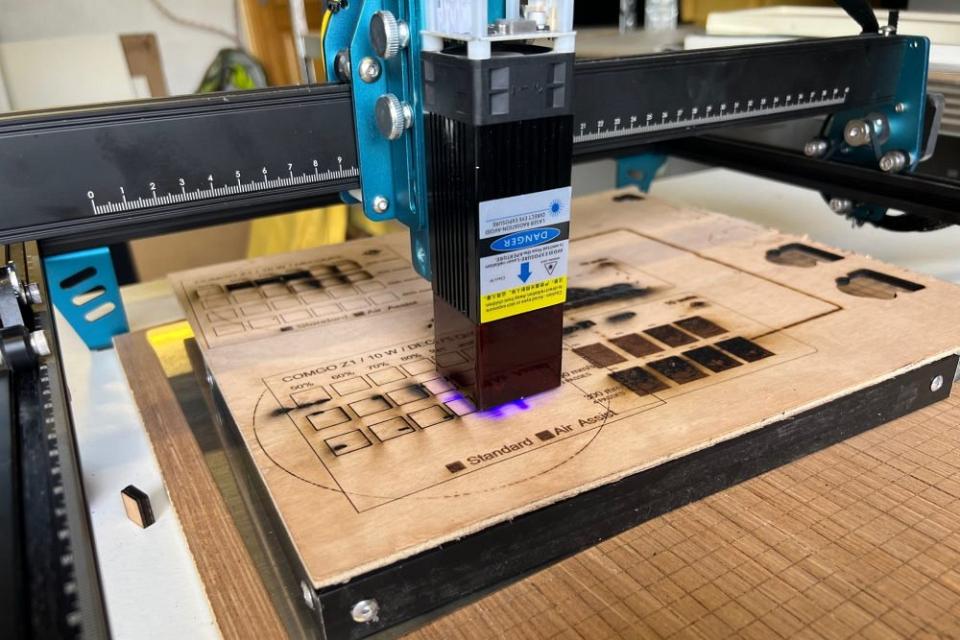

Pour mon benchmark, j’ai utilisé un contreplaqué de 5 mm qui se trouve aisément.

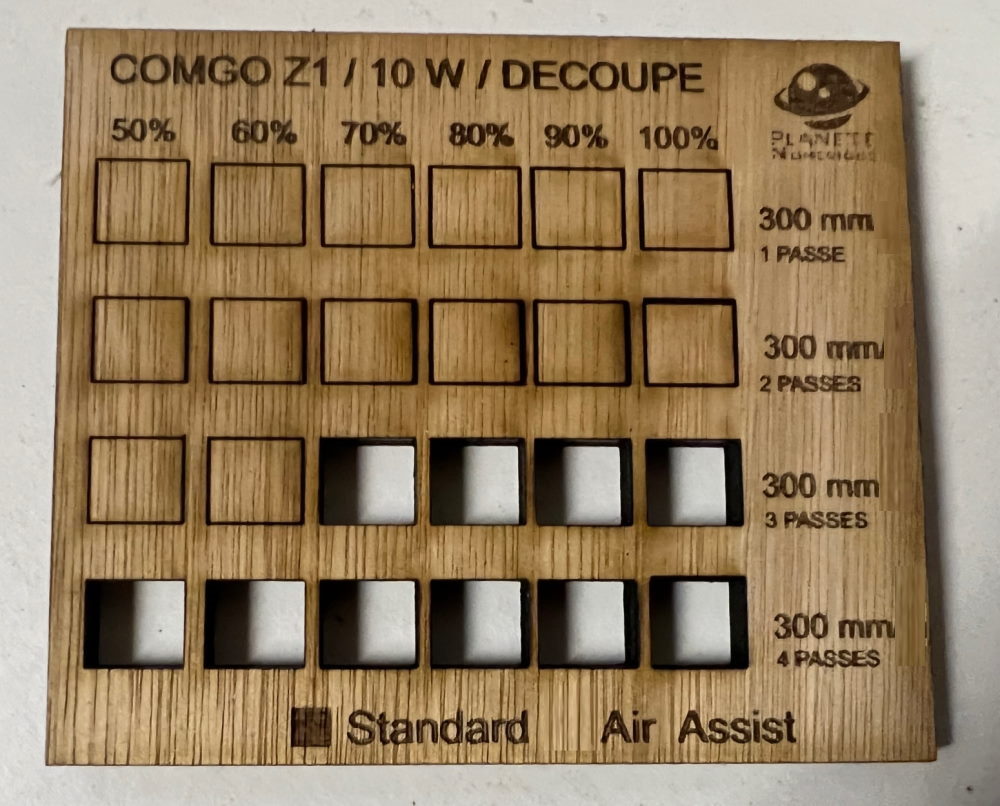

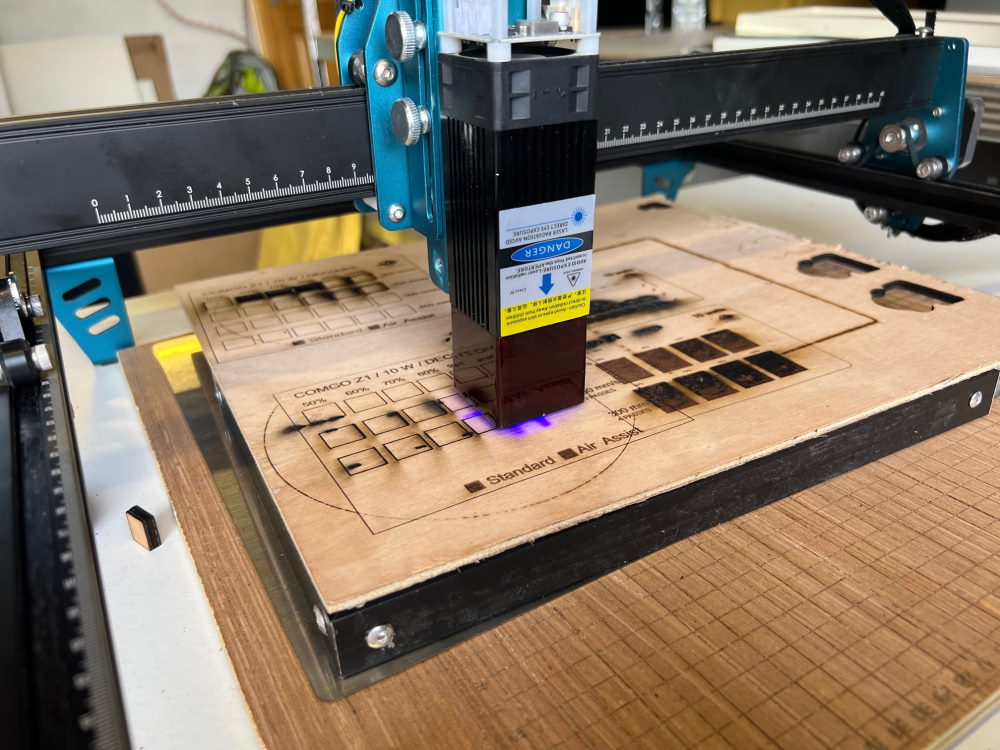

Comgo Z1 Benchmark découpe

Comme vous le voyez, il faut à la COMGO Z1 seulement 3 passes et 300 mm / minutes pour découper proprement mon contreplaqué. C’est excellent. Mon autre modèle 10 W en cours, une Atomstack S10 PRO n’arrive à rien découper à cette vitesse/puissance.

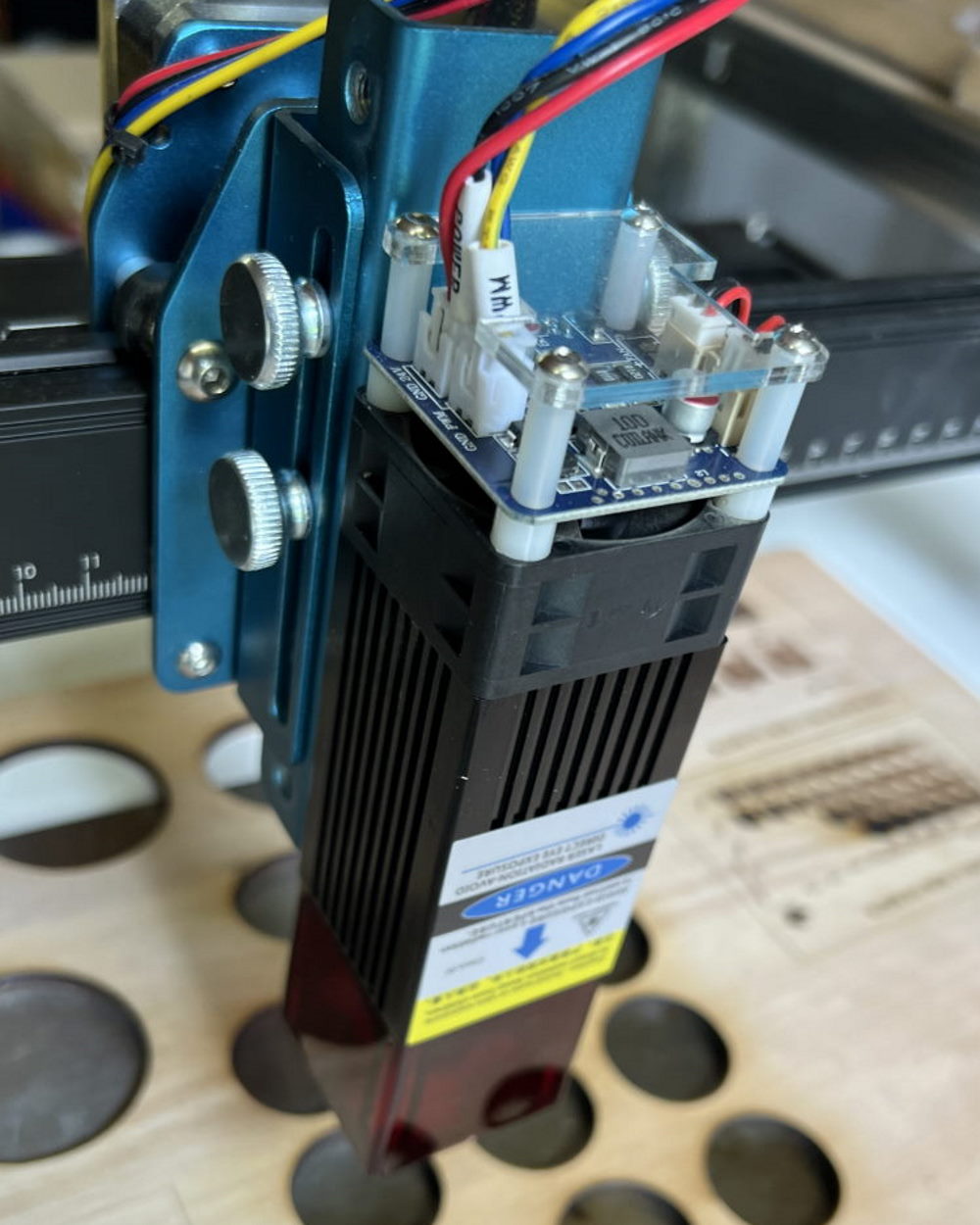

Un système de réglage à 4 vis

Je n’ai pas utilisé de AIR ASSIST en option et c’est déjà propre. La conception de la tête de gravure fait qu’il y a beaucoup d’air qui part du ventilateur en haut vers la zone à découper et qui pousse les fumées.

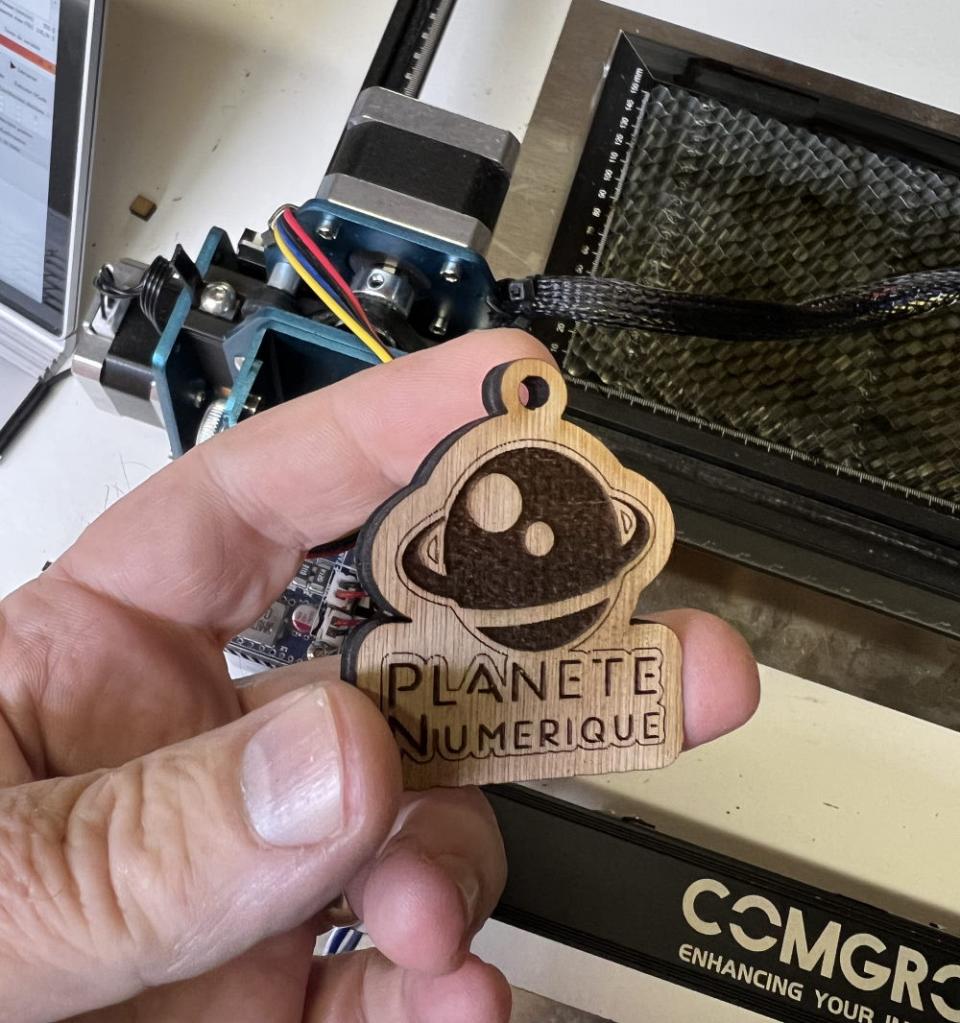

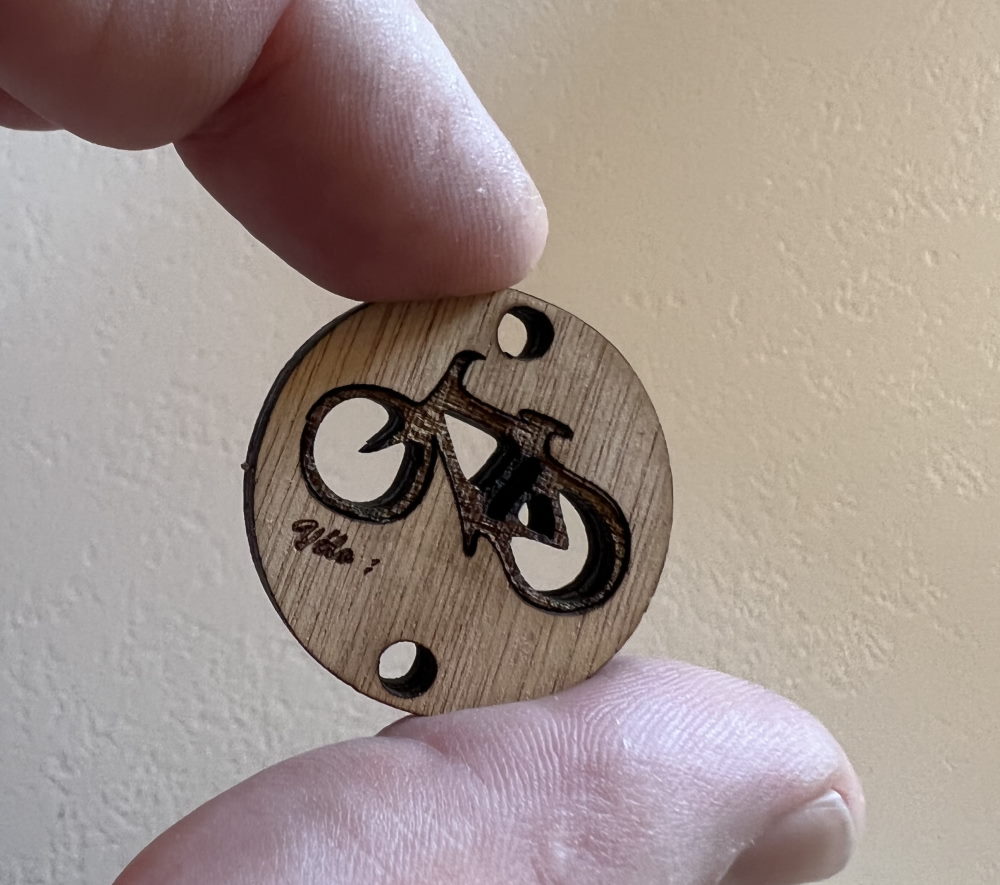

Un projet découpe + gravure

COMGO Z1, Evolutivité et options : 4/5

COMGO propose tout un ensemble d’accessoires pour ses graveuses Laser.
A travers son modèle de distribution directe, COMGO arrive à proposer des tarifs parmi les meilleurs du marché.

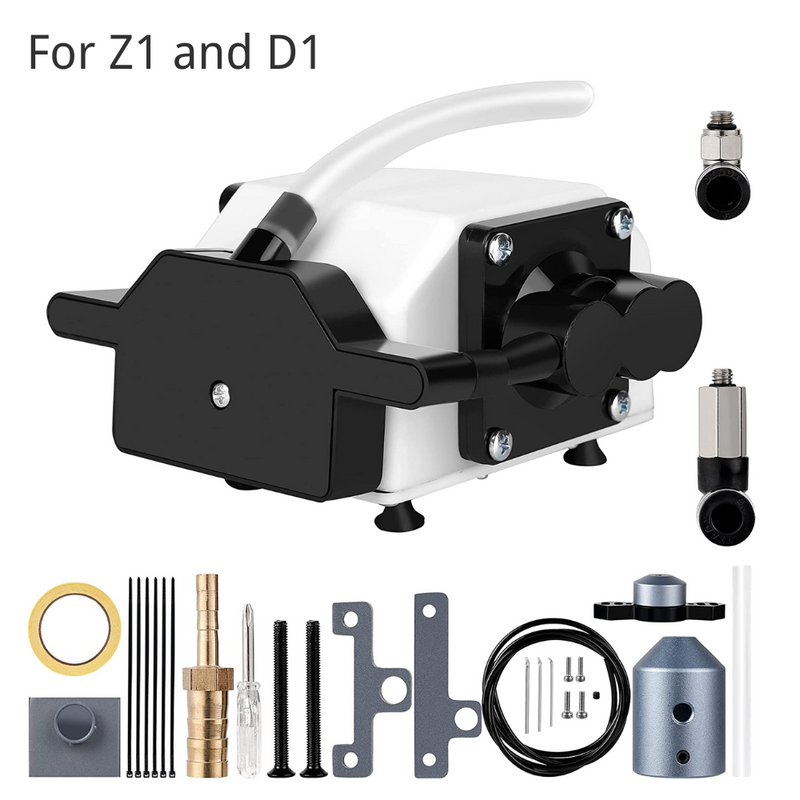

Il y a un kit Air Assist à 79€ avec compresseur.

Vous pouvez aussi trouver des modèles STL 3D gratuits si vous avez un petit compresseur personnel comme celui d’un aquarium à réutiliser.

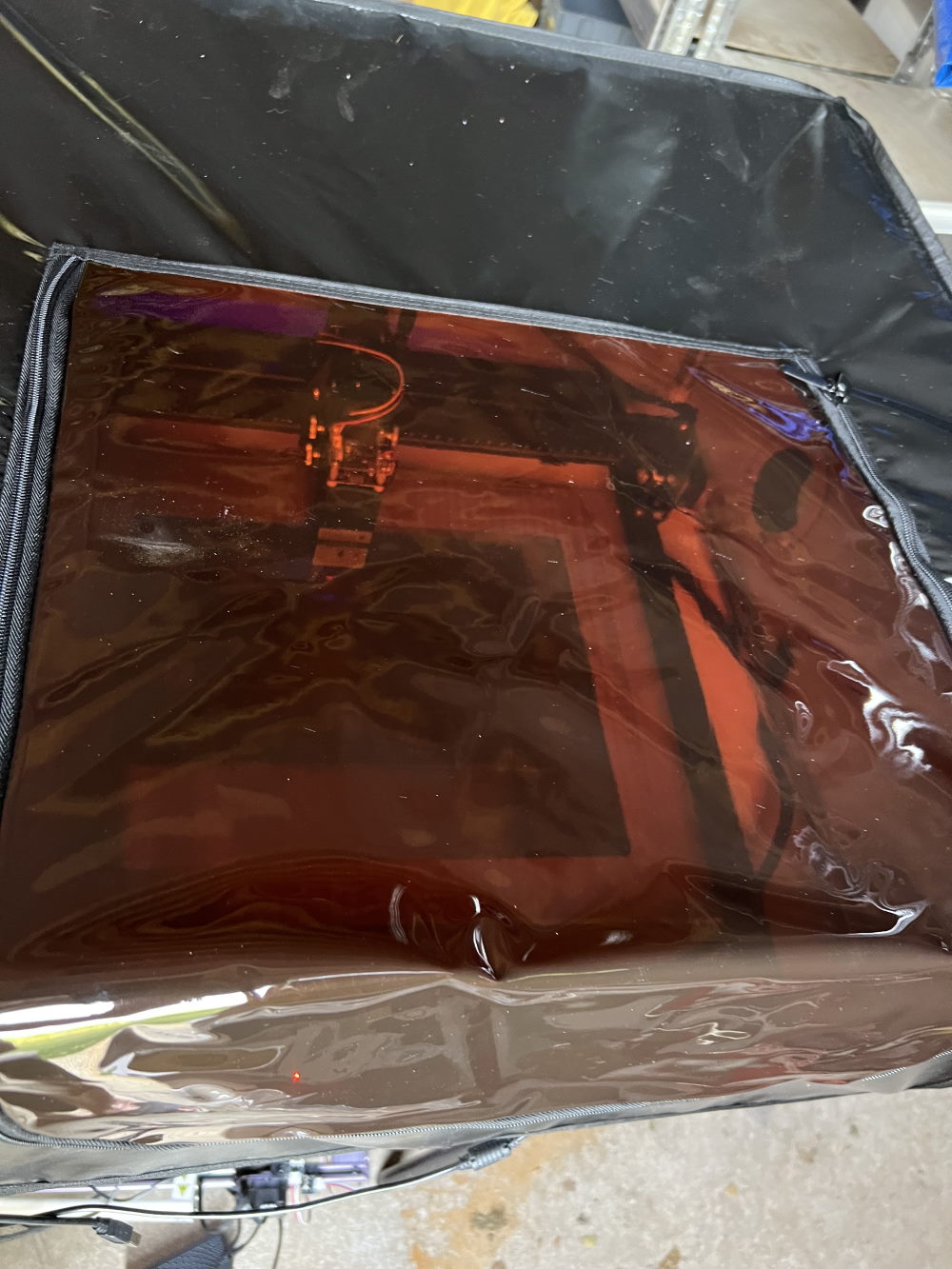

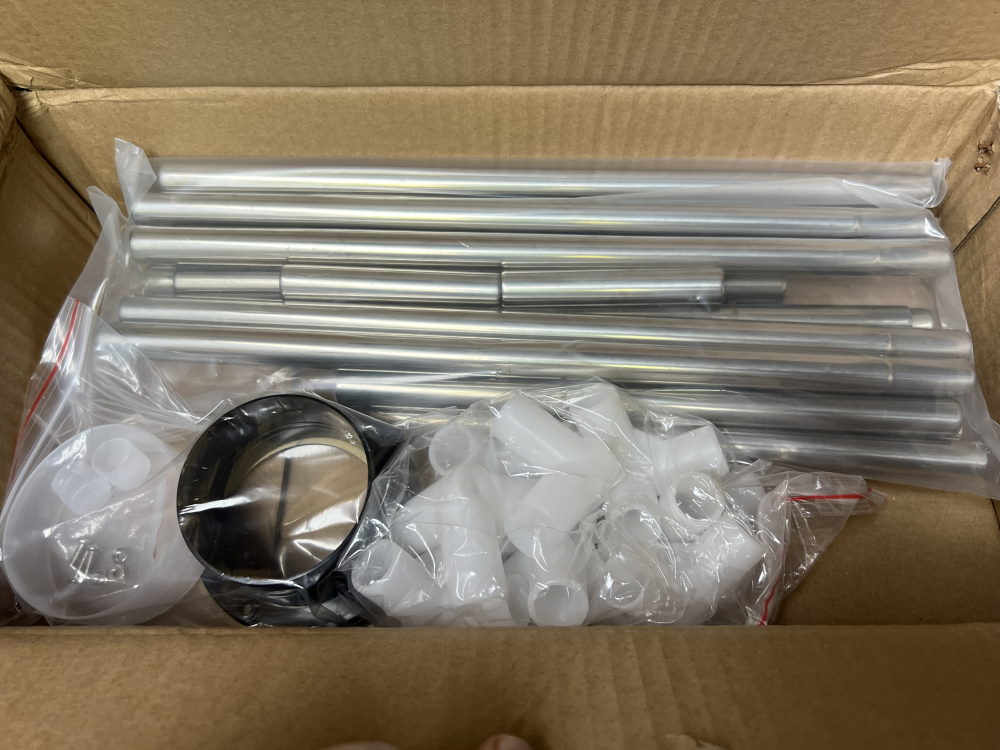

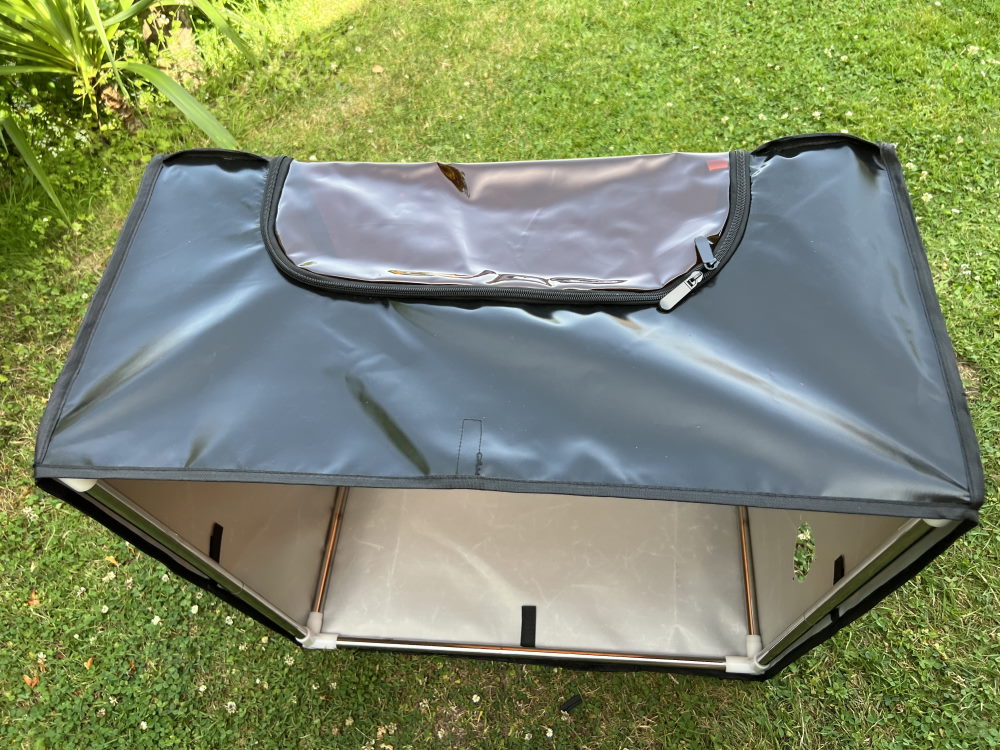

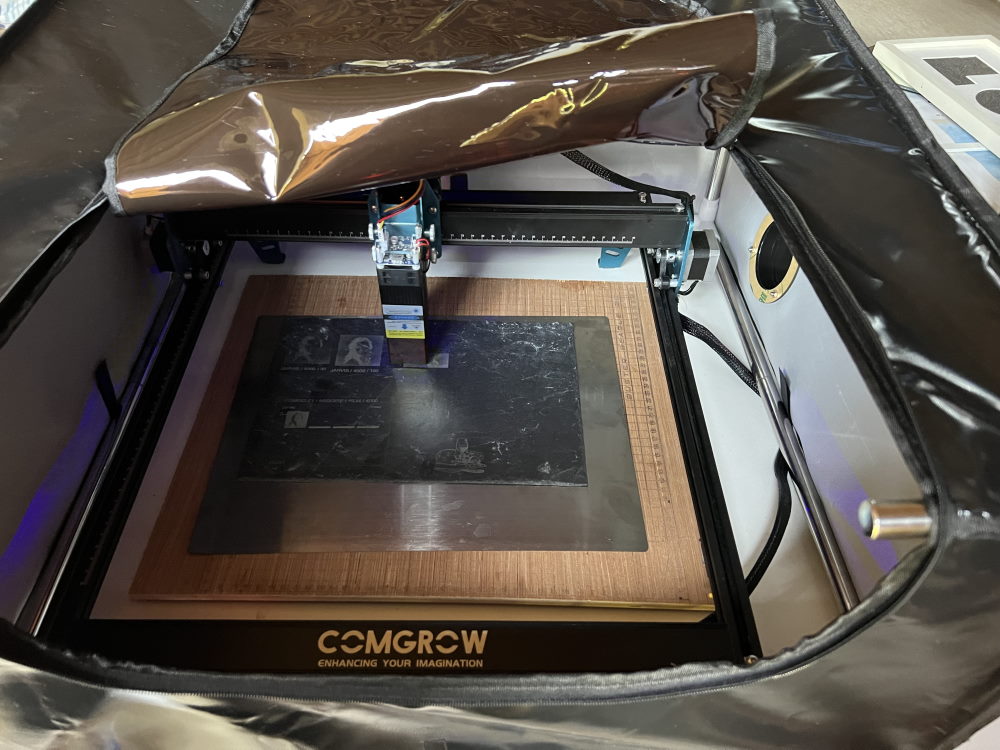

La marque propose un caisson universel démontable. J’ai eu l’opportunité de le tester et je le trouve simple et pratique. Il suffit de la placer au-dessus de la machine pour vous protéger.

Comme une tente

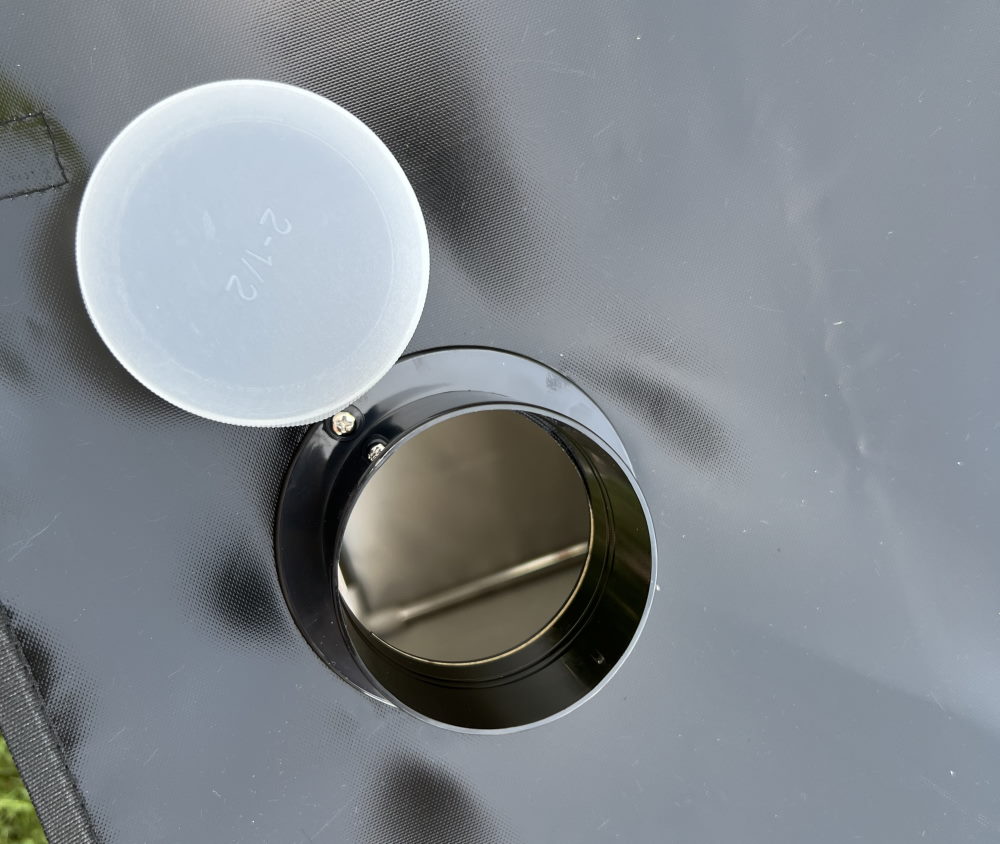

La sortie extracteur fumée

Une ouverture latérale permet aussi de positionner un extracteur de fumée.

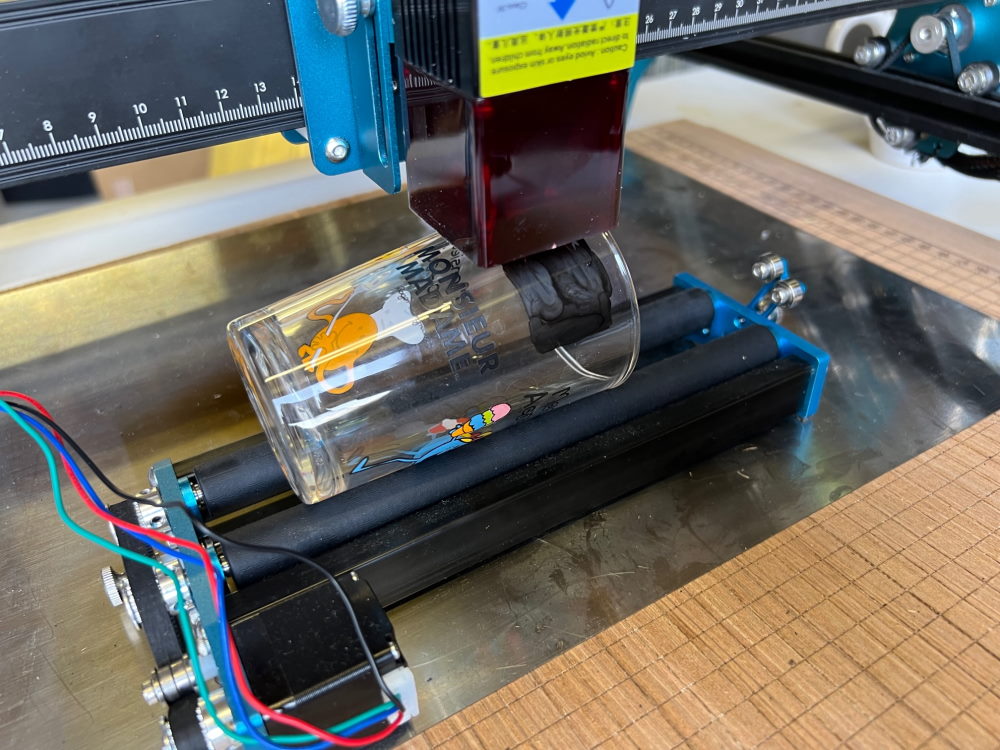

Autre option disponible : le Rotary Roller. Cet accessoire permet l’impression de surfaces cylindriques. Je trouve le modèle COMGO pratique car il est livré prêt à l’emploi, sans assemblage et de plus à un prix raisonnable de moins de 55€.

COMGO Z1, retour d’expérience : 3,5/5

Mes essais se sont bien déroulés et je n’ai pas rencontré de problèmes majeurs.

Le système de réglage en hauteur de la tête précis et stable, mais un peu pénible quand vous avez à changer de trou. Les concurrents arrivent à proposer des systèmes avec une seule vis.

La ventilation de la tête de gravure est assez bruyante ce qui se comprend, car il faut refroidir l’électronique.

J’ai constaté en gravure quelques bugs :

• Sur des projets complexes avec Lightburn la gravure s’interrompt comme si des commandes n’étaient pas comprises.

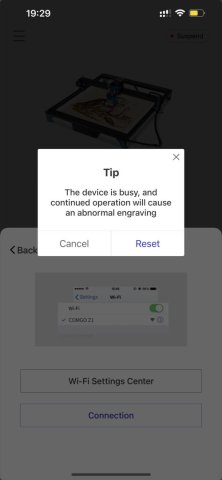

• Si vous lancez une gravure qui dépasse l’espace d’impression, ce qui arrive si la tête n’est pas remise à sa position de départ, la machine se met en erreur.

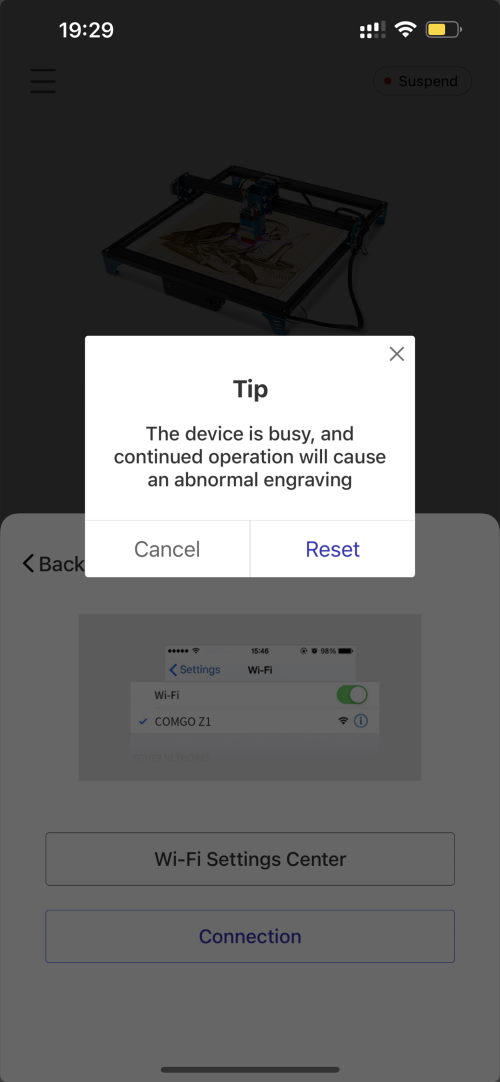

J’ai réussi à la débloquer via l’application mobile qui permet de faire un reset.
J’espère que ces bugs seront corrigés

COMGO Z1, rapport qualité prix : 4/5

La COMGO Z1 est une bonne machine de gravure laser dans le nouveau segment des 10 W et si ce n’était ces petits bugs, elle mériterait 5 étoiles.
Sa conception est sérieuse avec des capteurs end-stop et un gyroscope pour la sécurité.

Son tarif de moins de 350€ en fait la moins chère du moment en 10 W. Cela est possible car COMGO a un mode de distribution en direct donc à marge réduite.

COMGO propose aussi des kits pour acheter par exemple la Z1 directement avec son caisson avec un prix spécial.

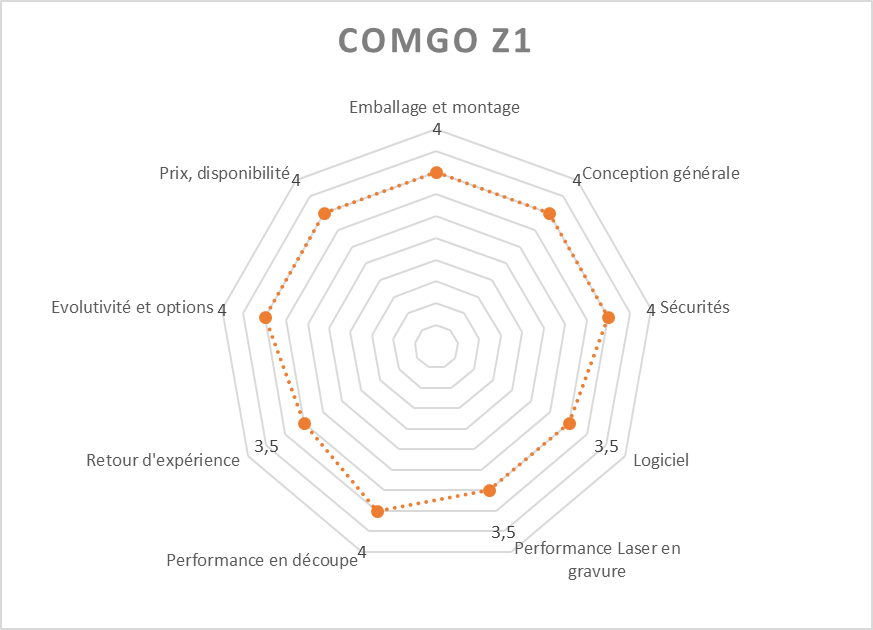

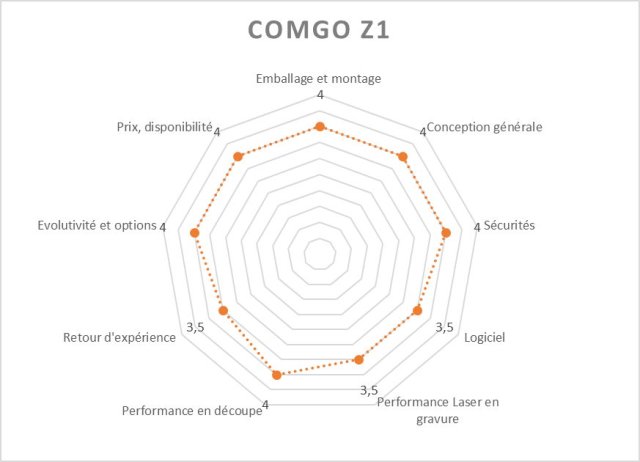

Critère	Note	Coeff	Total
Emballage et montage	4	1	4
Conception générale	4	2	8
Sécurités	4	3	12
Logiciel	3,5	2	7
Performance Laser en gravure	3,5	3	10,5
Performance en découpe	3,5	2	7
Retour d’expérience	3,5	3	10,5
Evolutivité et options	4	1	4
Prix, disponibilité	4	3	12
Total	75/100
