Novembre 2023 par planetenumerique

Test AlgoLaser DELTA, une graveuse découpeuse Laser 22 watts qui se veut « Smart »

  Graveur Laser Graveur Laser 20-22 watts ALGOLASER

SI vous lisez cet article, c’est que vous êtes intéressés par la gravure/découpe Laser ou du moins curieux. Pour qui veut se lancer dans ce domaine, amateur ou entrepreneur, il est rapidement facile d’être perdu.

Le nombre de marques représentées sur le marché s’élargit chaque mois
Dans le domaine des machines de gravure de technologie DIODE, plus simples à utiliser et moins onéreuses que les CO2, la Creality Falcon2 est première de mon classement des 22 watts en cette fin d’année 2023. C’est autour de cette puissance que se concentre la compétition.

Rien d’étonnant que AlgoLaser ait choisi d’entrer dans la compétition avec des machines à puissance laser 22 watts.
Ce type de machine permet tout projet de gravure et de découpe avec des résultats rapides, y compris avec du contreplaqué de 1 cm.

Le prix reste aussi sous contrôle. Ce qui fait le tarif de la machine est la tête laser avant tout : comptez entre 500 et 1000€ pour une machine Laser 20-22 watts.
La DELTA est en haut de la fourchette avec un tarif tout juste sous les 1000€.

Fiche technique de la AlgoLaser DELTA - Comparaison avec la ALPHA

La AlgoLaser DELTA de ce test est la seconde machine de gravure découpe. J’ai eu l’opportunité de vous tester le modèleAlgoLaser ALPHA.

L’ALPHA était une machine de transition pour la nouvelle équipe issue de ORTUR. La DELTA est un produit pensé de A à Z par la marque.

La AlgoLaser DELTA aurait pu être la ORTUR Laser Master 4 s’il n’avait pas quitté la société, déclaration « en off » du fondateur de AlgoLaser. Considérant combien la OLM3 est une machine d’excellente qualité, l’annonce est alléchante.

Voici une comparaison entre les deux machines de gravure Laser Diode de AlgoLaser. En gras les points de différence majeure entre l’ALPHA et la nouvelle DELTA.

Caractéristique	ALPHA	DELTA
A Assembler	< 30 min	Quasi assemblée < 15 min
Taille machine	585* 674* 200mm	650 * 730 * 175 mm
Taille Gravure	40 x 40 cm	44 x 41,5 cm
Surface extensible	Non	Non
Règle sur profilé	Non	Non
Voyants de fonctionnement	en façade et sur la tête	en façade et sur la tête
Puissance Laser	DIODE 22 watts	DIODE 22 watts
Diamètre du spot 3%	0,05 * 0,06 mm	0,05 * 0,06 mm
Diamètre du spot 100%	0,16 * 0,14 mm	0,16 * 0,14 mm
Focale	Fixe	Fixe
Vitesse maximale	20000 mm/min	30000 mm/min
Alimentation	24 V 6.0 Ah	24 V 6.0 Ah
Carte mère	Maison, 32 bits	Maison, 32 bits
Système Embarqué	GRBL adapté	GRBL adapté
Capteur fin de course	Oui, classiques	Oui, classiques
Interfaces de connexion	USB, WIFI	USB, WIFI
Contrôleur Hors ligne	Non	Oui, écran couleur
Bouton arrêt urgence	Bouton	Bouton
Clé verrouillage	Oui	Oui
Capteur flamme	Oui	Oui
Capteur Mouvement	Gyroscope	Gyroscope
Assistance Air	Oui pompe fournie	Oui pompe fournie
Pompe autopilotée	Oui	Oui
Connecteur Rouleau Rotatif	Non	Oui
Wifi	Oui	Oui
Interface Web	Non	Non
Application mobile	Oui	Oui
Logiciel Ordinateur fourni	Non	Non
Colpatible LaserGRBL/Lightburn	Oui/Oui	Oui/Oui
Accessoires/consommables	Lunettes, consommables de test	Lunettes, consommables de test
Options	Génériques	Génériques
Meilleur prix vu	711€	901€

AlgoLaser DELTA : Emballage, contenu et montage : 4/5

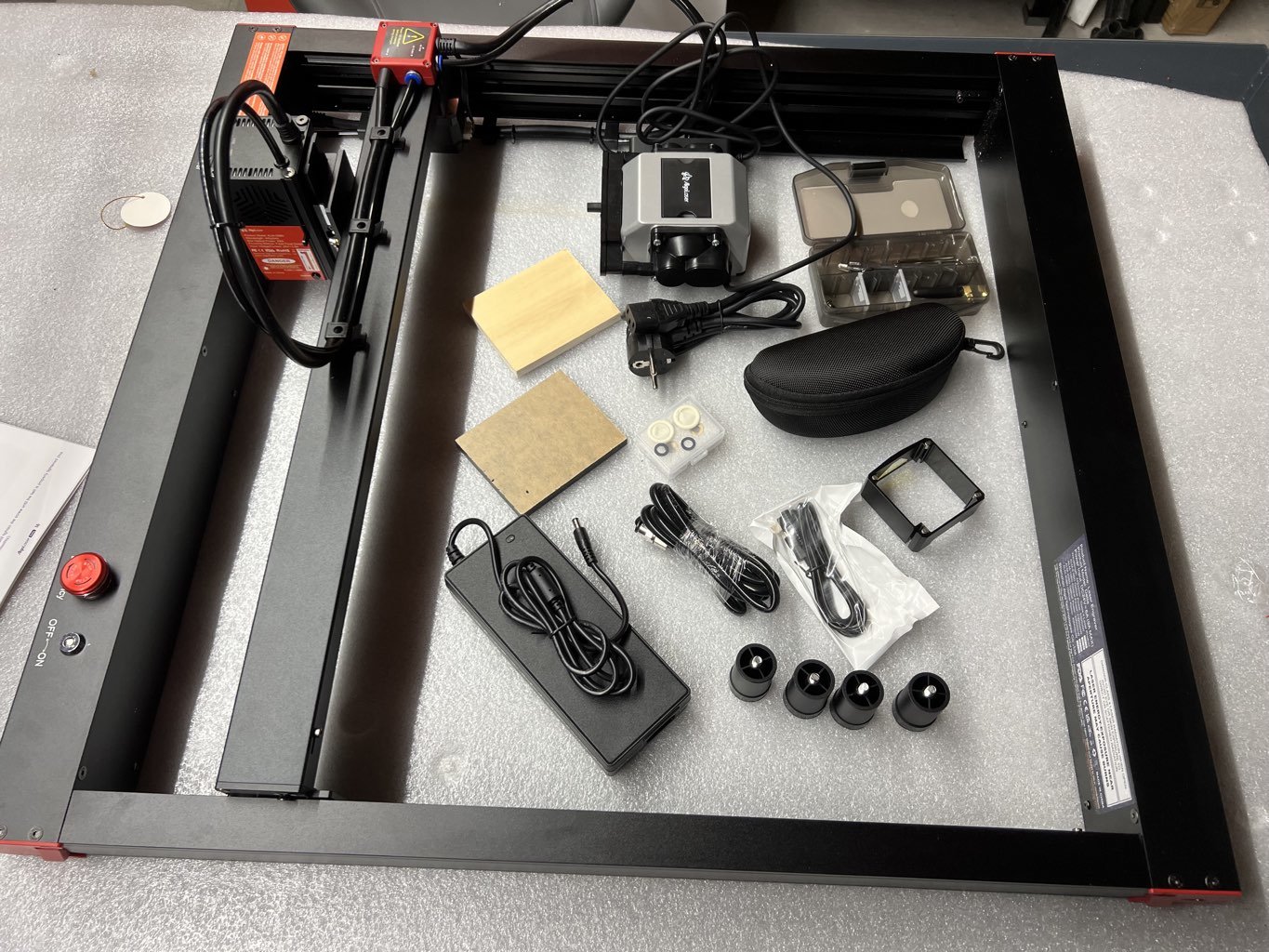

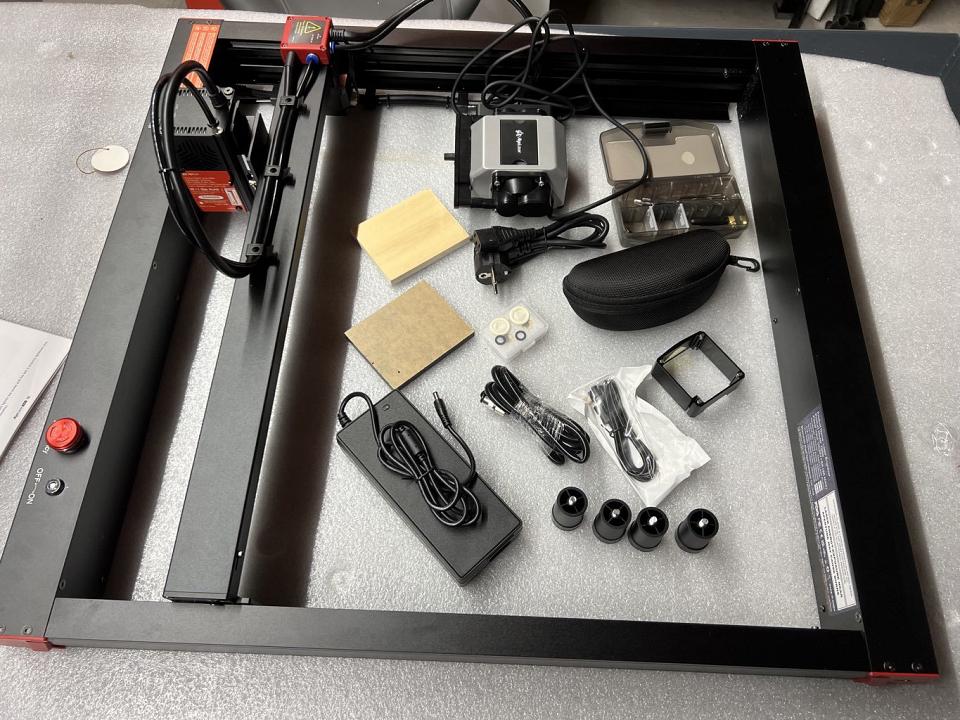

Contrairement à la Alpha, la AlgoLaser DELTA est livrée quasi assemblée comme le laisse présager la taille du carton.
C’est une tendance générale côté machines laser haut de gamme que d’économiser le temps de l’acheteur.

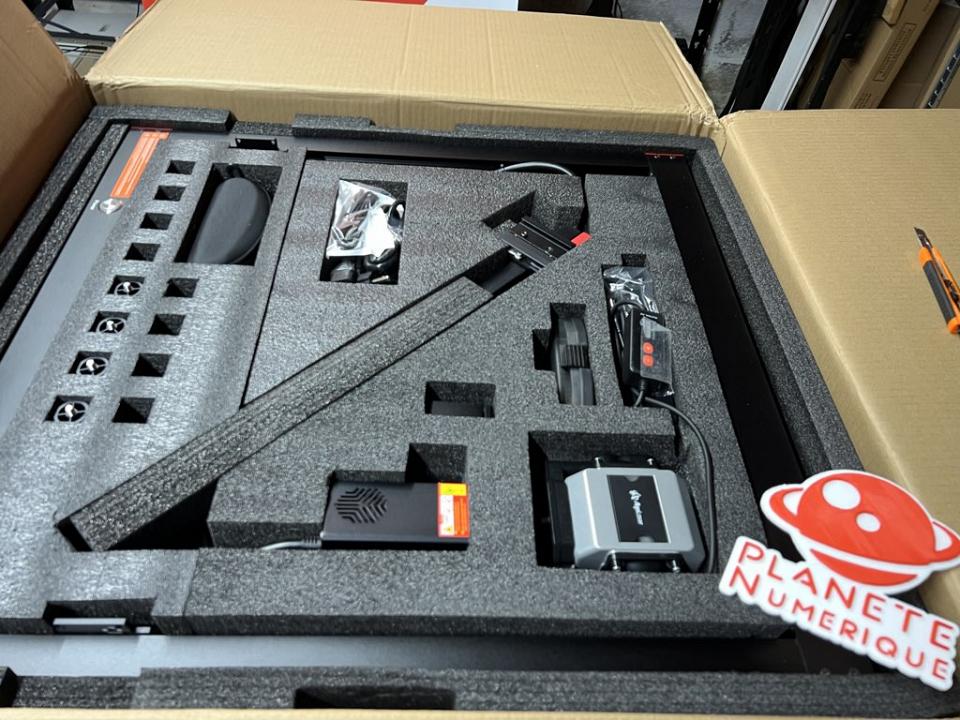

Rien à dire sur le colis avec des protections parfaites et l’ensemble parfaitement rangé.

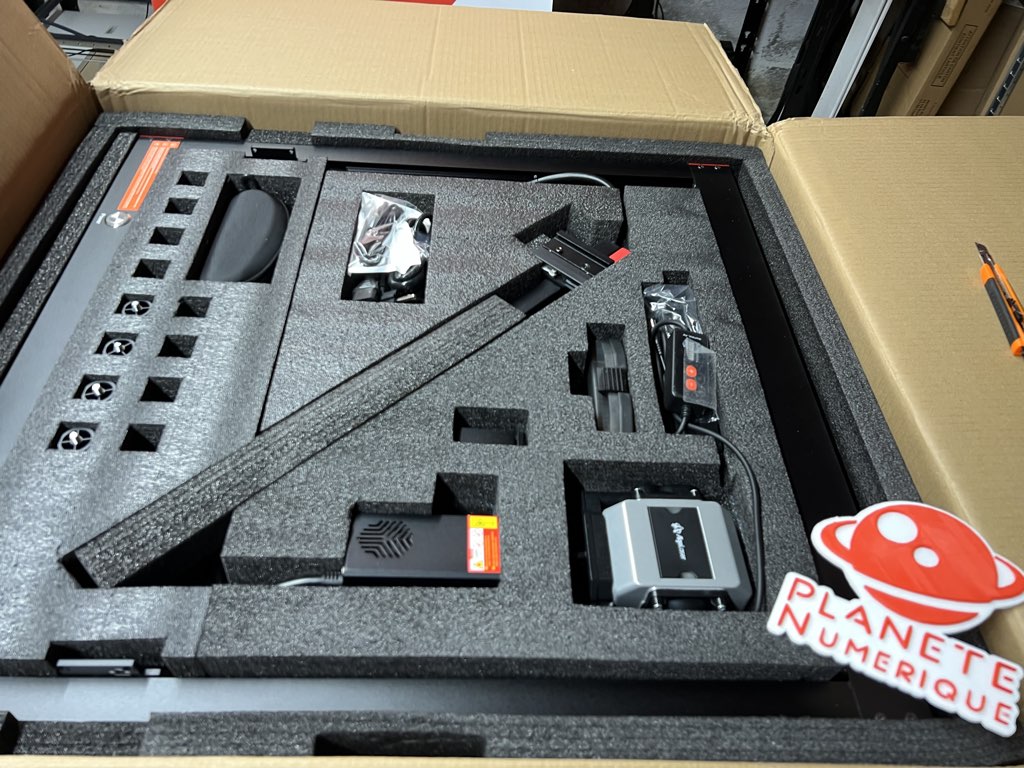

Un rangement impécable

Le peu d’assemblage nécessaire consiste à

• placer le portique Y avec la tête Laser
• Vérifier la tension des courrois
• Visser les pieds dessous.
• Placer la petite antenne Wifi
• Raccorder la pompe à assistance Air et l’alimentation.

La finalisation de l’assemblage est rapide

Vous pouvez utiliser la documentation, mais ma recommandation est plutôt de suivre la vidéo officielle ci-dessous

Lecture

L’ensemble de documentation et certificat apparait riche, mais il ne l’est pas. La documentation est un guide rapide, pas plus.

Beaucoup de certificats pour rassurer

Il manque un manuel complet qui expliquerait dans le détail comment exploiter l’écran et l’application mobile. J’espère qu’une version PDF sera mise en œuvre sur le site. Regardez le Youtube officiel de AlgoLaser pour trouver des vidéos d’utilisation et de maintenance.

AlgoLaser fourni avec sa machine de quoi commencer immédiatement quelques tests.

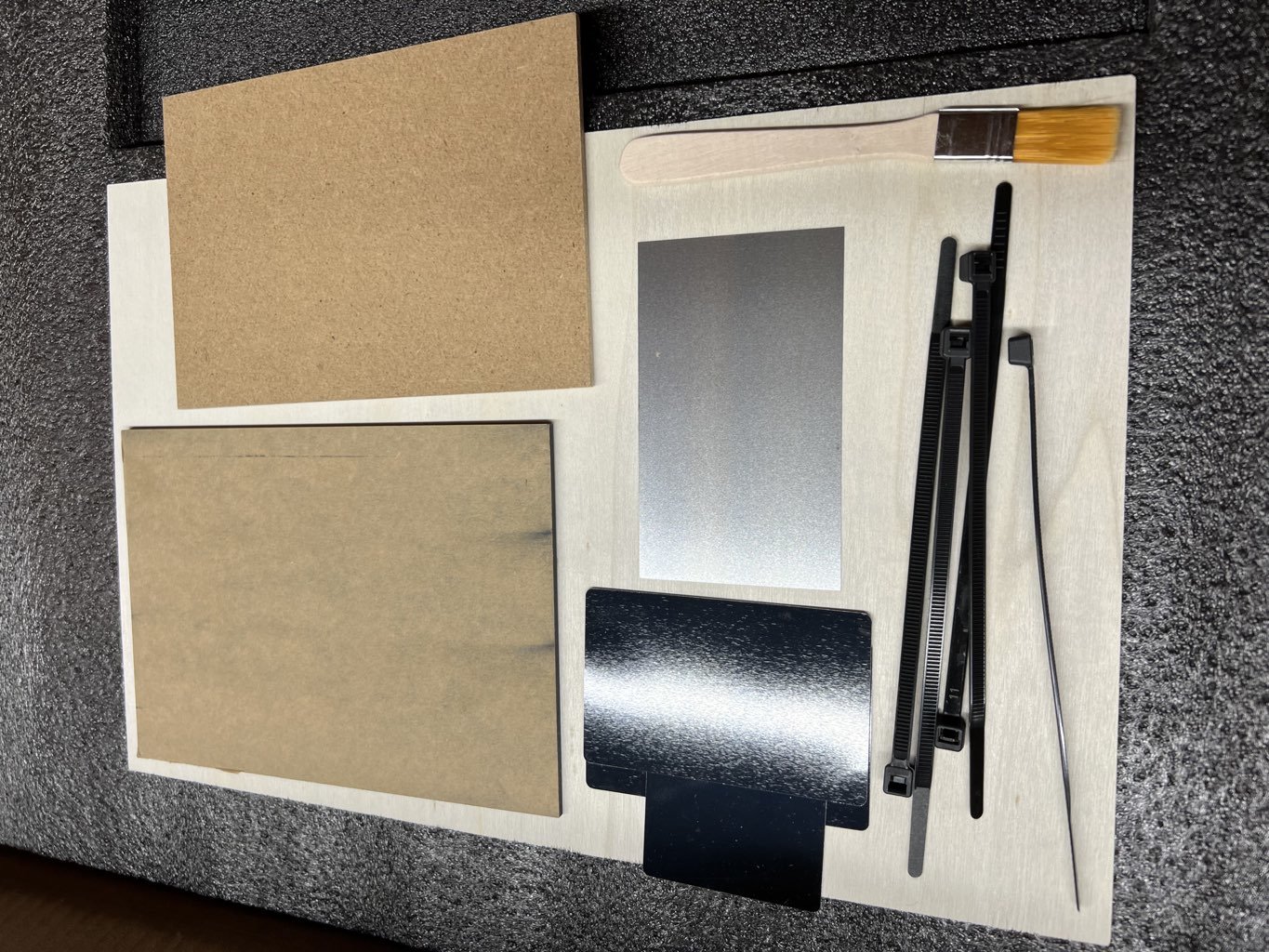

Le consommable offert

J’ai apprécié la mise à disposition d’un kit de maintenance de la lentille. Il est important de pouvoir entretenir son investissement.

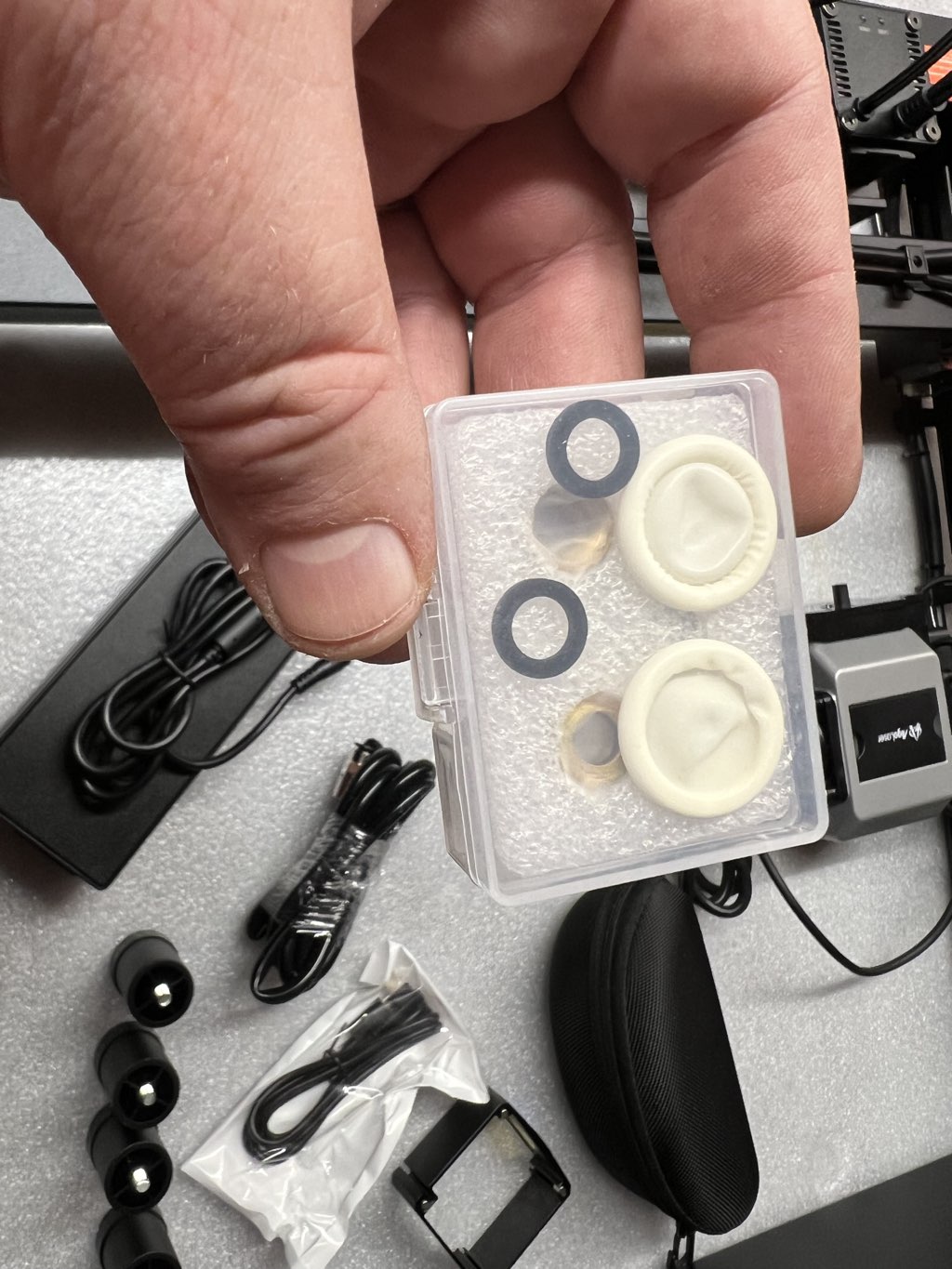

Important, un kit d’entretien de la lentille

AlgoLaser DELTA, conception générale : 4,5/5

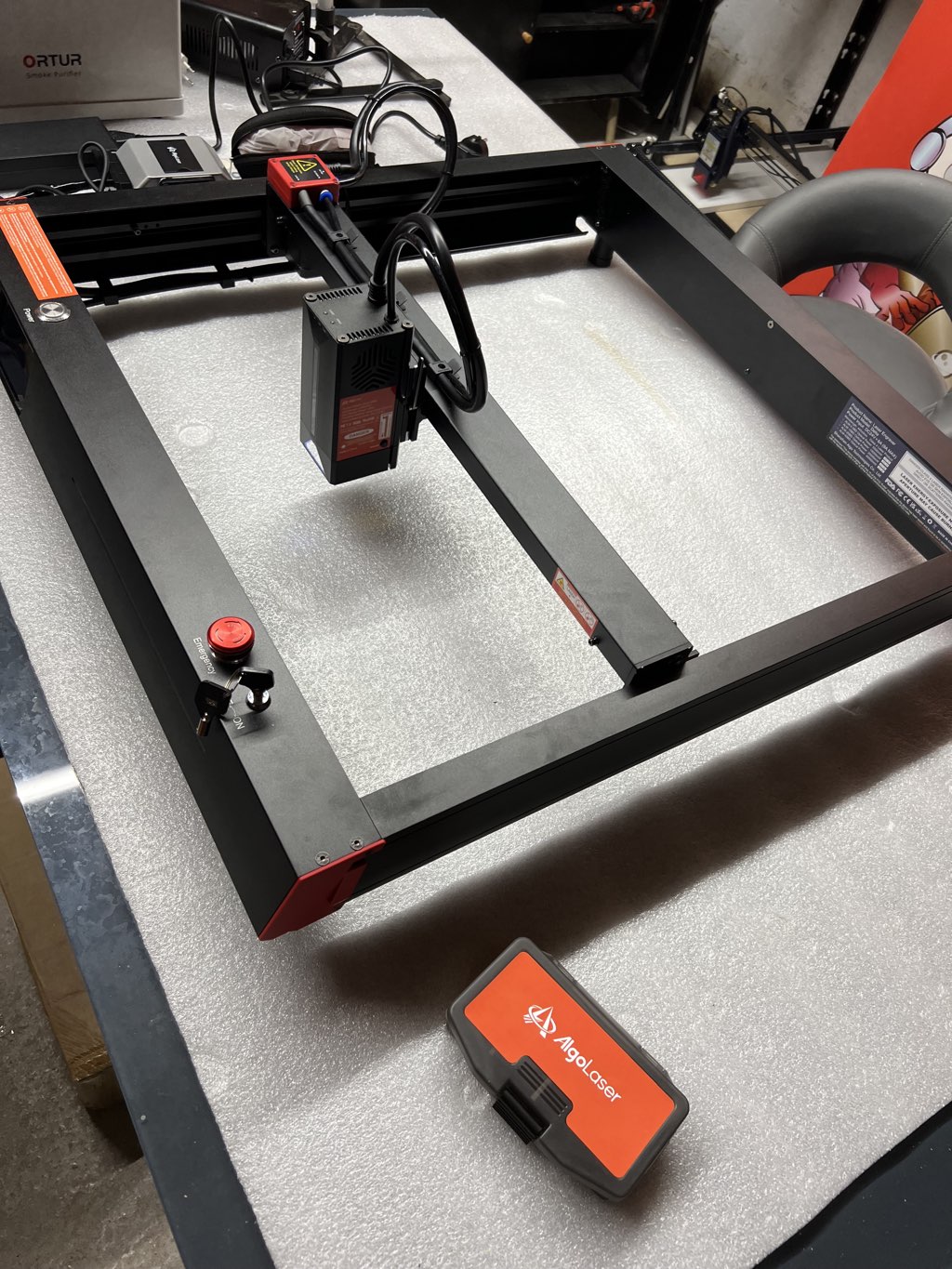

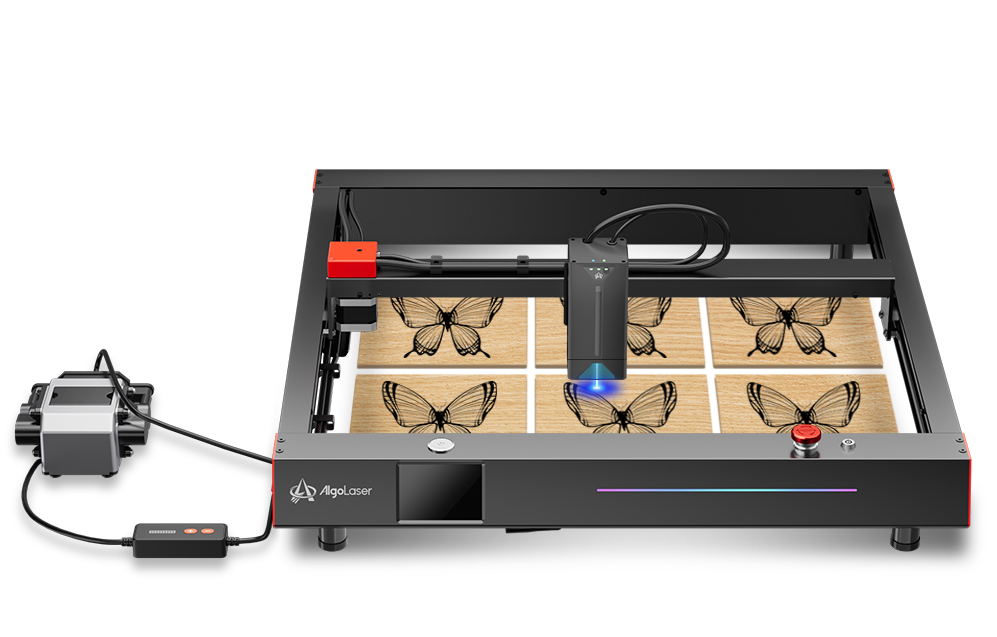

L’AlgoLaser DELTA est une machine de dernière génération dans sa conception générale.
Elle rejoint le petit groupe de machines de qualité que sont la Xtool D1 Pro et la Creality Falcon2.

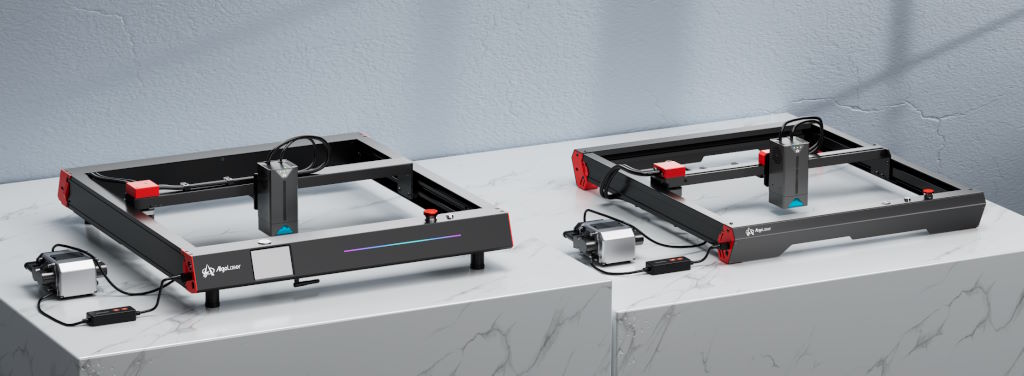

D’apparence, la DELTA est proche du modèle ALPHA avec usage d’aluminium et de pièces de décoration en plastique rouge.

Son châssis est léger et il reste stable même à haute vitesse de gravure.

La surface de travail est de 44 x 41,5 cm pour un châssis d’encombrement 650 * 730 * 175mm.

Les câblages électriques et tuyau assistance à air sont propres. Ils restent cependant visibles.
Les axes utilisent des courroies classiques . Elles sont en Nylon ce qui leur garantit une plus grande longévité.

Il n’y a pas d’end-stop physiques. AlgoLaser utilise une analyse électronique de ses drivers moteurs TMC2209 quand il y a buté contre les picots d’arrêts physiques du cadre pour déterminer la position Home. C’est le même système intelligent mis en œuvre sur la Ortur Laser Master 3.

Si j’avais regretté que la ALPHA laisse un accès direct à la carte mère, ce n’est plus le cas sur la DELTA qui protège bien cet élément essentiel.

Le pilotage est réparti à l’avant.
À droite avec

• Une clé de verrouillage
• Un bouton d’arrêt d’urgence lumineux

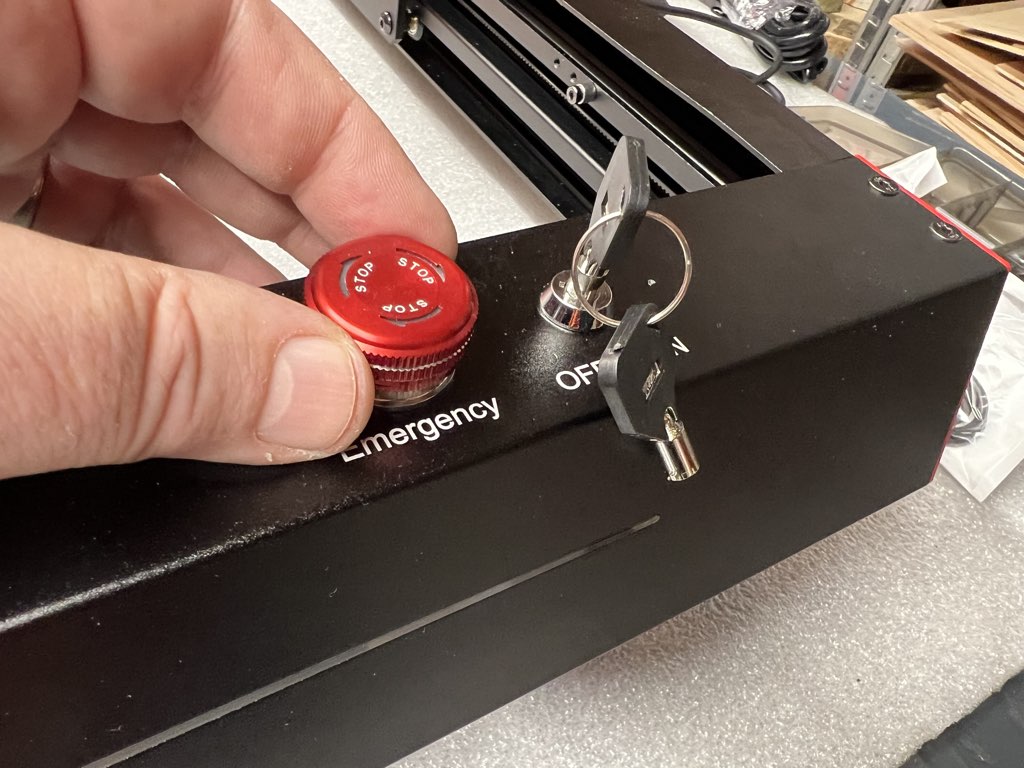

Le bouton d’arrêt d’urgence est lumineux

A gauche avec :

• L’interrupteur. Il signale par une lumière LED différents états.

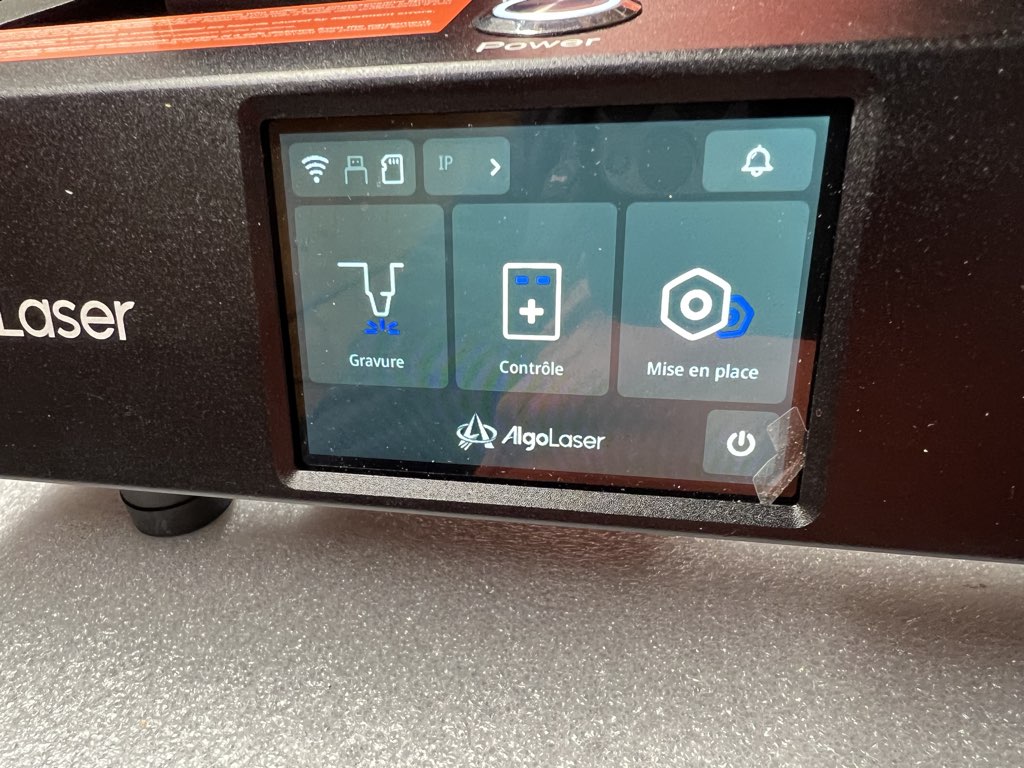

• Un écran couleur tactile

Cet écran est la grosse nouveauté sur le marché. AlgoLaser pense que l’avenir de la gravure passe par plus d’autonomie, suivant en cela le monde l’impression 3D. Je reparlerai plus tard de cette fonctionnalité.

Une connectivité complète

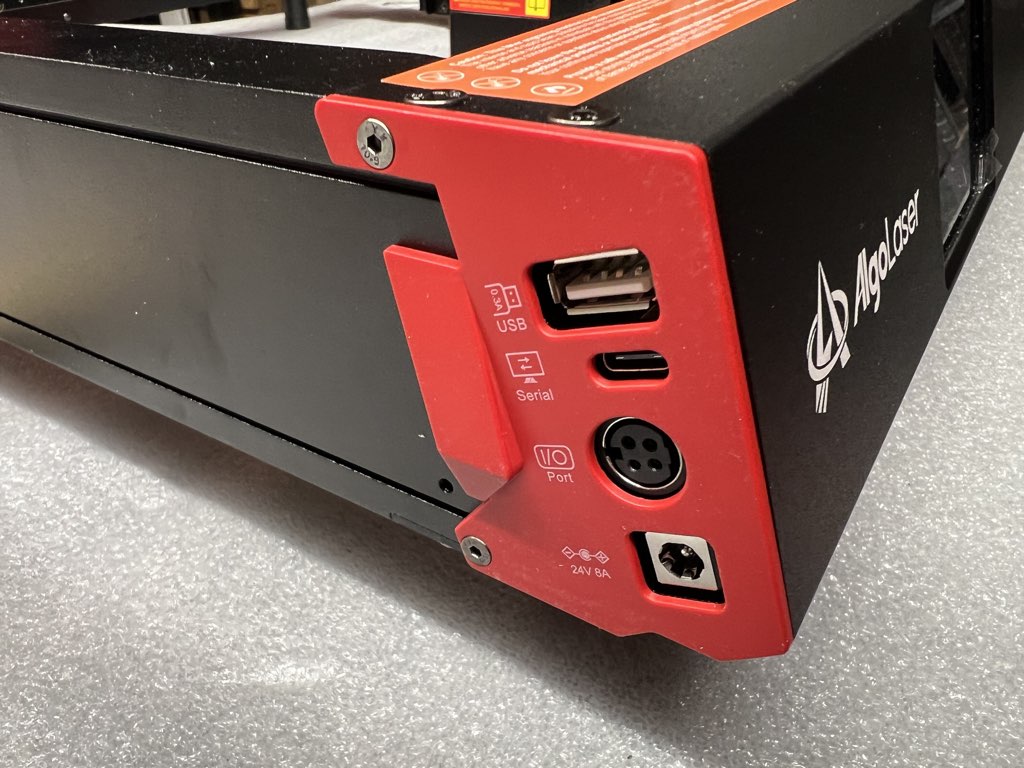

Les raccordements sont situés sur la gauche : prise USB-C pour le raccordement d’un ordinateur externe (câble USB-C coudé fourni), prise DIN pour alimentation et activation automatique de la pompe assistance à air, entrée alimentation jack.

Il y a aussi une prise USB-A pour raccorder une clé de stockage dans le cadre du mode autonome.

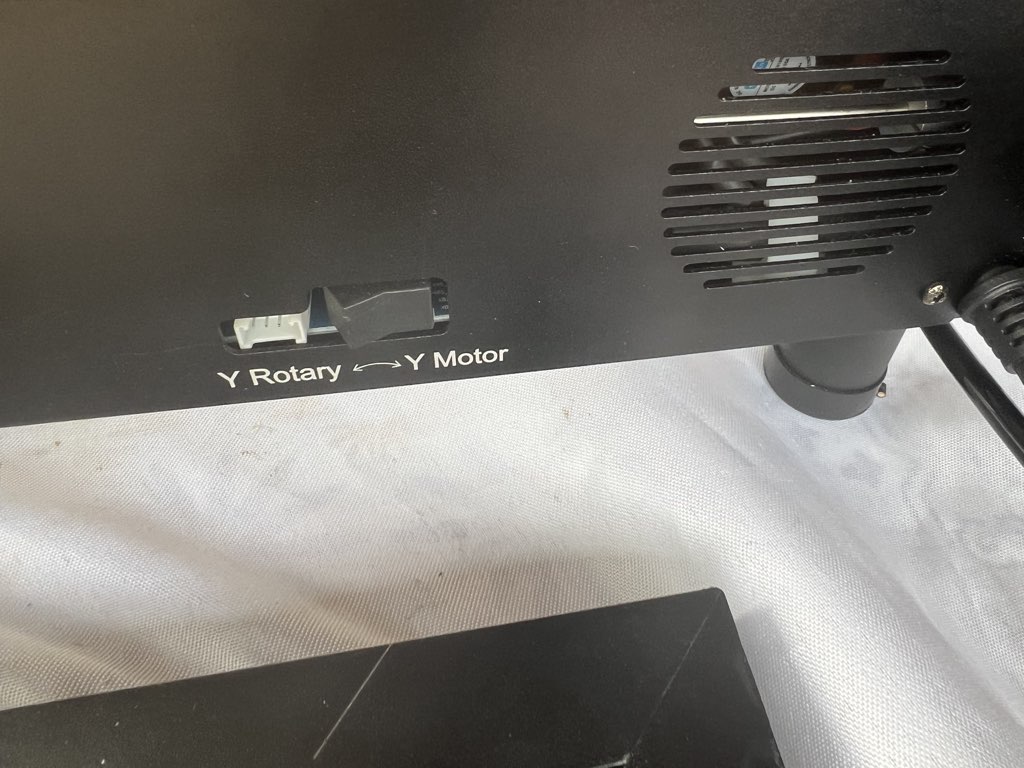

Pratique la prise pour Rouleau Rotatif

Le constructeur a repris une autre idée de la Ortur Laser Master 3 avec une prise moteur Y supplémentaire situés à l’arrière du bloc carte mère. Cette prise permet de brancher l’accessoire d’impression rotatif sans besoin de débrancher le moteur existant. L’interrupteur permet ensuite de choisir l’un ou l’autre mode.

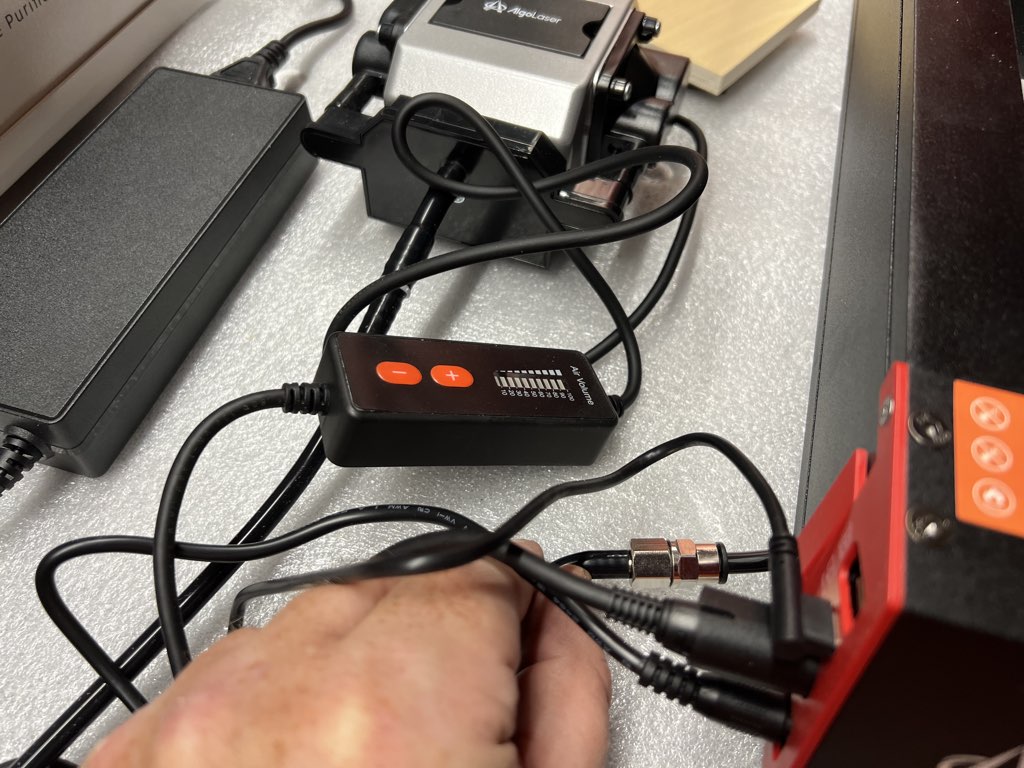

La pompe assistance à air est un modèle 30 litres autoalimenté et piloté par la prise DIN.

La pompe propose un réglage de pression manuel

Ce modèle propose par ailleurs un réglage manuel précis. C’est le même modèle que celui qui équipe la AlgoLaser Alpha et certains concurrents.

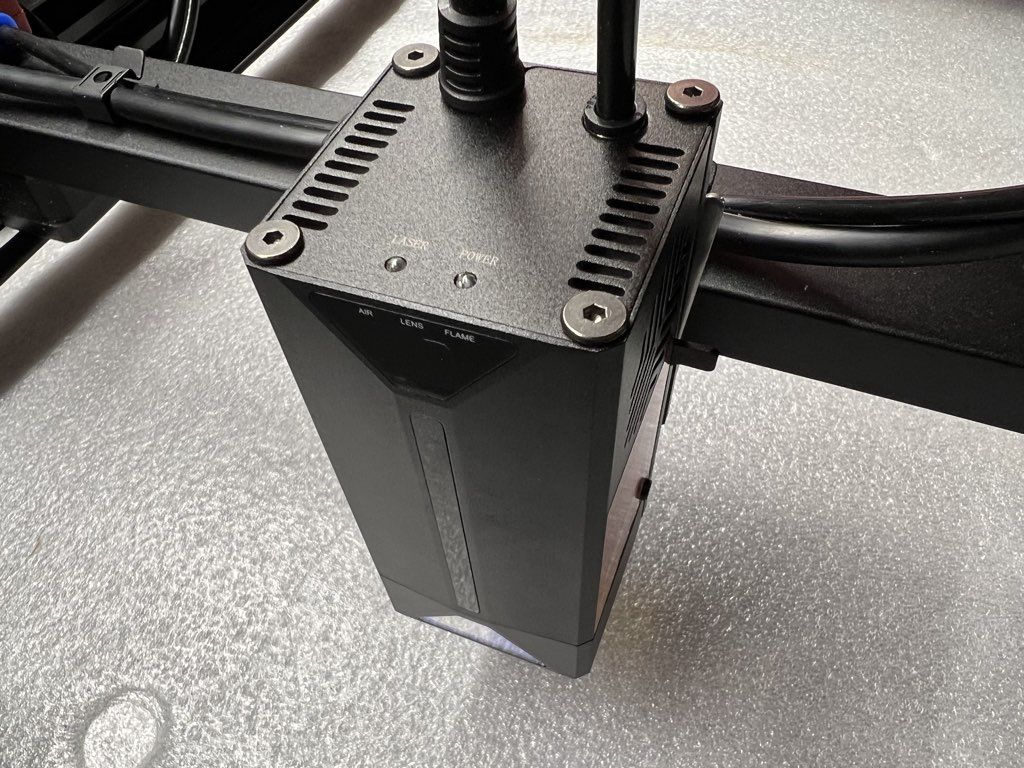

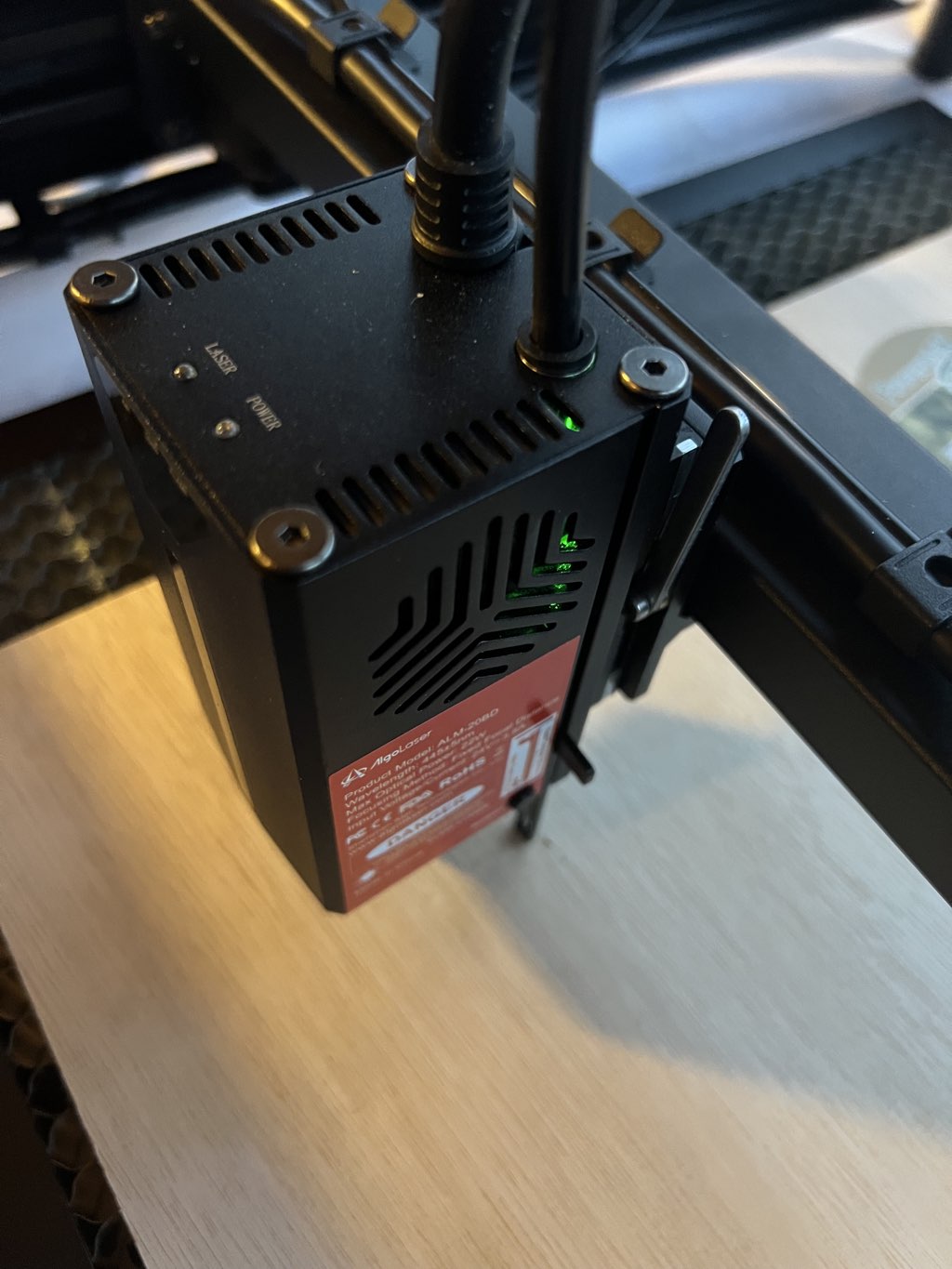

Sans surprise, la AlgoLaser Delta met en œuvre la même tête Laser que sur la Alpha. C’est un modèle de puissance 22 watts, suffisamment léger pour permettre de grandes vitesses (30 000 mm/min en gravure, 50 000 en vitesse de déplacement).

Sur son dessus se trouvent un ensemble de LED pour signaler le fonctionnement ou un incident.

Cette tête est exclusive à AlgoLaser qui est une des seules marques à pouvoir designer une tête Laser de sa partie électronique à optique. Elle est ensuite produite en OEM par XingHan, un des acteurs majeur de ce secteur.

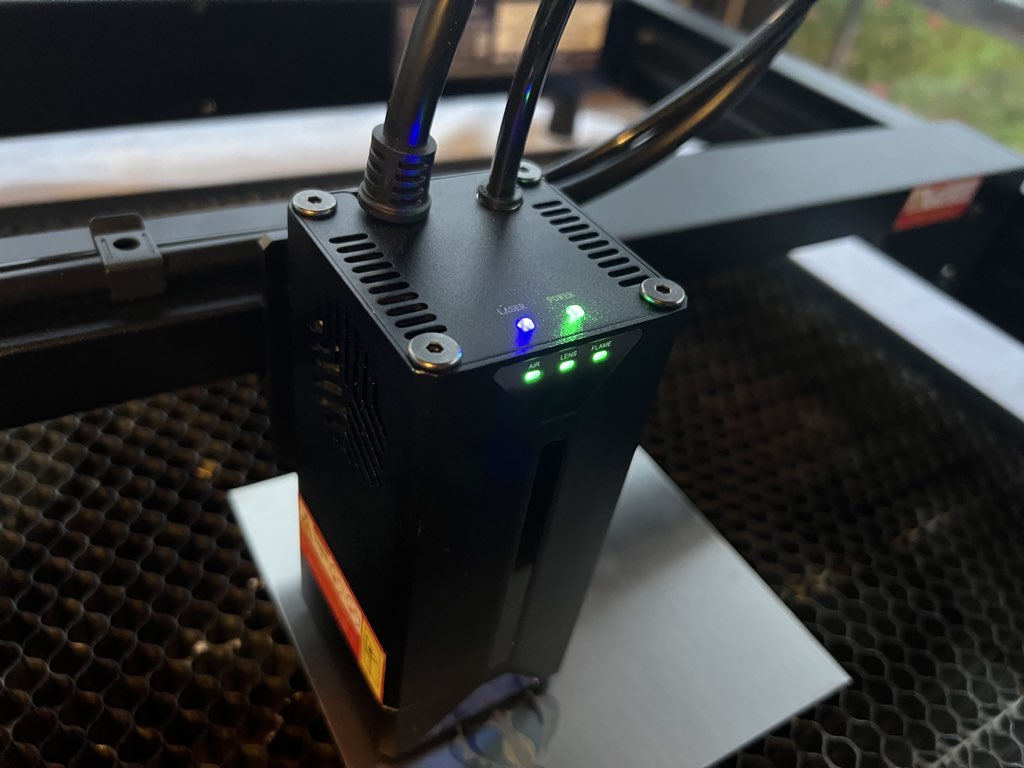

Les voyants alerte sur la tête

La buse de sortie laser est protégée par un bouclier de protection, aimanté.

La tige de réglage de la hauteur

Il est malheureusement rapidement nécessaire de l’ôter en mode découpe. Il est trop proche de la surface.
Il faut alors bien veiller à se protéger avec, par exemple, les lunettes fournies.

La définition de la distance de focalisation optimale se fait en utilisant une tige amovible intégrée sur le côté du bloc laser.

AlgoLaser mérite une haute note également, car il propose une carte mère maison rapide et polyvalente. Il n’y a actuellement que peu de marque qui ont cette capacité de développer leur propre électronique : AlgoLaser, Ortur, Xtool, Laserpecker et Creality. Les autres achètent leur carte chez MKS sans avantage compétitif entre elles.

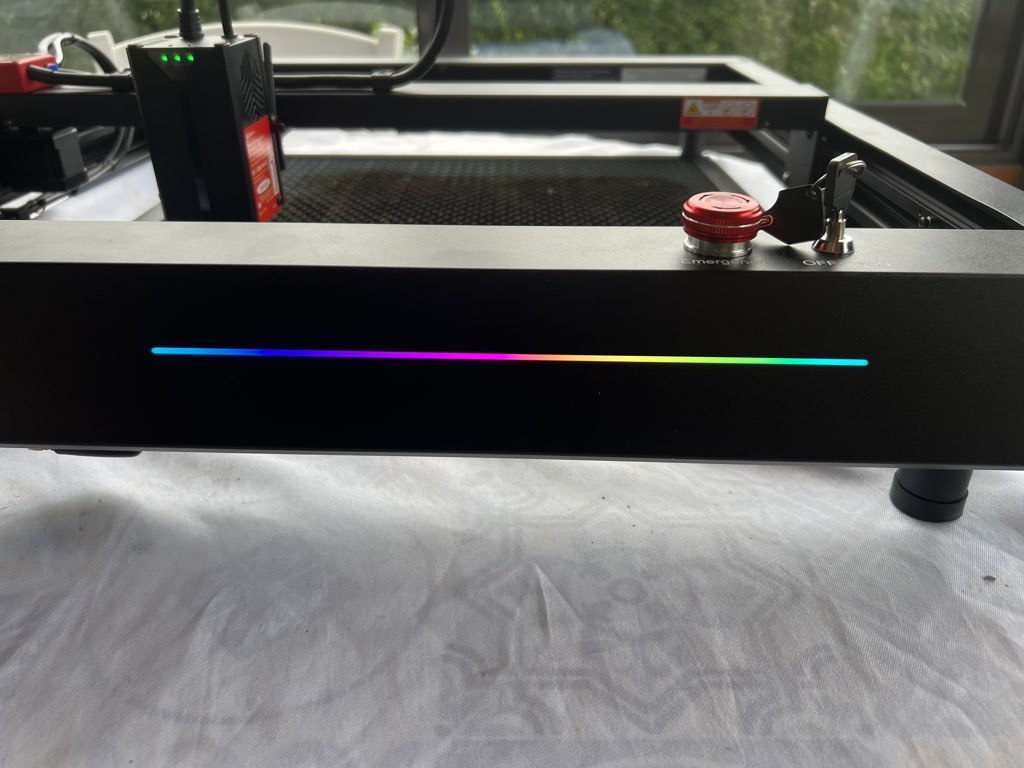

Dernier aspect ludique à indiquer : la machine de gravure AlgoLaser DELTA propose un éclairage LED multicouleur à l’avant.?

Une bande LED pour le fun

AlgoLaser DELTA, logiciel : 4/5

AlgoLaser ne fournit pas de logiciel pour ordinateur pour sa machine.
Seul le constructeur Xtool a aujourd’hui un logiciel maison pour ses machines.

Rien d’anormal ici sachant qu’il faut être prêt à débourser 55€ immédiatement pour une licence LightBurn, le logiciel de référence en composition/pilotage machine de gravure. Vous pouvez envoyer directement vos gravure en Wifi par ce programme.

La DELTA est compatible avec la solution gratuite LaserGRBL, comme son firmware est basé sur GRBL. Ce serait déraisonnable vu l’investissement de la machine de chercher cette optimisation avec ce logiciel basique.

AlgoLaser pense que l’avenir de la gravure Laser sera avec des machines plus autonomes qui n’auront pas besoin d’ordinateur pour fonctionner.

Cela se traduit par un système interne intelligent qui exploite un écran tactile.
Ce n’est pas une première dans le monde mais AlgoLaser va plus loin que ce qui existe déjà sur les machines à carte Makerbase comme chez le constructeur Longer.

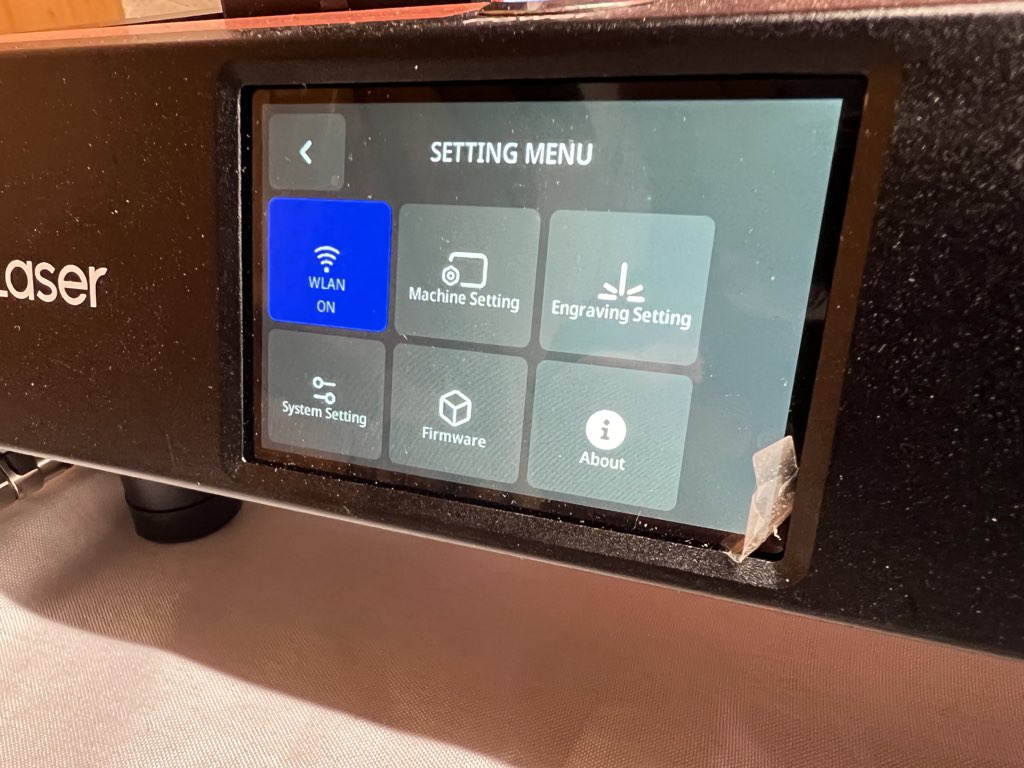

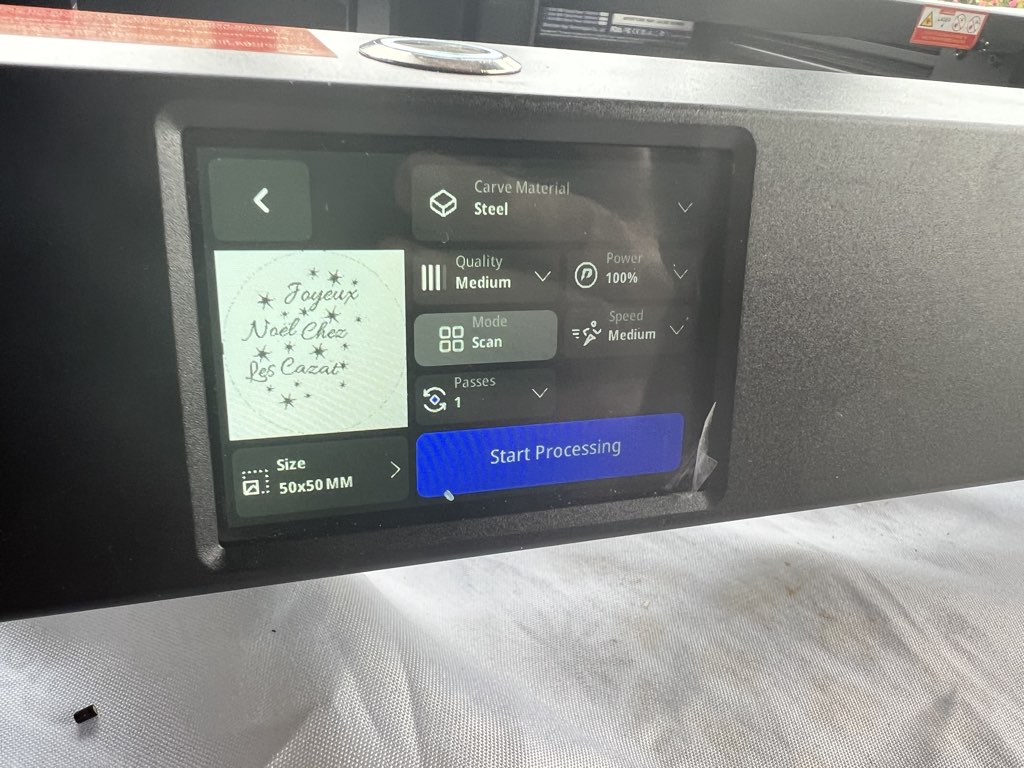

L’interface de gravure sur la machine est la plus complète du marché

Avec l’écran vous pouvez agir comme vous le feriez avec l’application mobile ou une application PC telle que LaserGRBL.

Vous pouvez choisir un fichier image ou GCODE exporté de votre logiciel de composition) et en demander l’impression.
Préalablement vous allez pouvoir paramètrer taille, puissance de gravure, vitesse et nombre de passes.
Il est possible de visualiser la zone de gravure avant de lancer le traitement. Du nouveau, rien de mieux pour illustrer qu’une vidéo.

Lecture

Dans ce mode, il faut manuellement déplacer la tête de gravure en bas à gauche de l’objet à graver.

Il est possible de choisir son fichier sur une clé USB ou d’avoir envoyé ce fichier par votre ordinateur. Vous pouvez écrire sur la mémoire Interne en activant un mode USB Virtuel.
De cette manière, votre ordinateur raccordé en USB accède à la mémoire de stockage interne de la graveuse. Sur cette mémoire, AlgoLaser a placé un répertoire test avec 13 fichiers de format PNG ou JPG.

Lors de la sélection d’un fichier, sa miniature apparait. Dans mon cas la visualisation après sélection ne fonctionne pas toujours. Cela méritera être corrigé.

À titre personnel, je ne suis pas encore convaincu de l’utilité de ce système autonome. Il a aura surtout un intérêt pour des travaux répétitifs non personnalisés.

AlgoLaser propose aussi un pilotage plus riche avec possibilité de personnalisation via un Smartphone iOS ou Android.

Dans mon firmware actuel, je n’ai pas pu finaliser mon test que ce soit avec un iPhone ou un Smartphone Android. J’ai réussi à connecter la graveuse Laser Delta, mais ensuite j’ai un message d’erreur portant sur du GCODE absent.

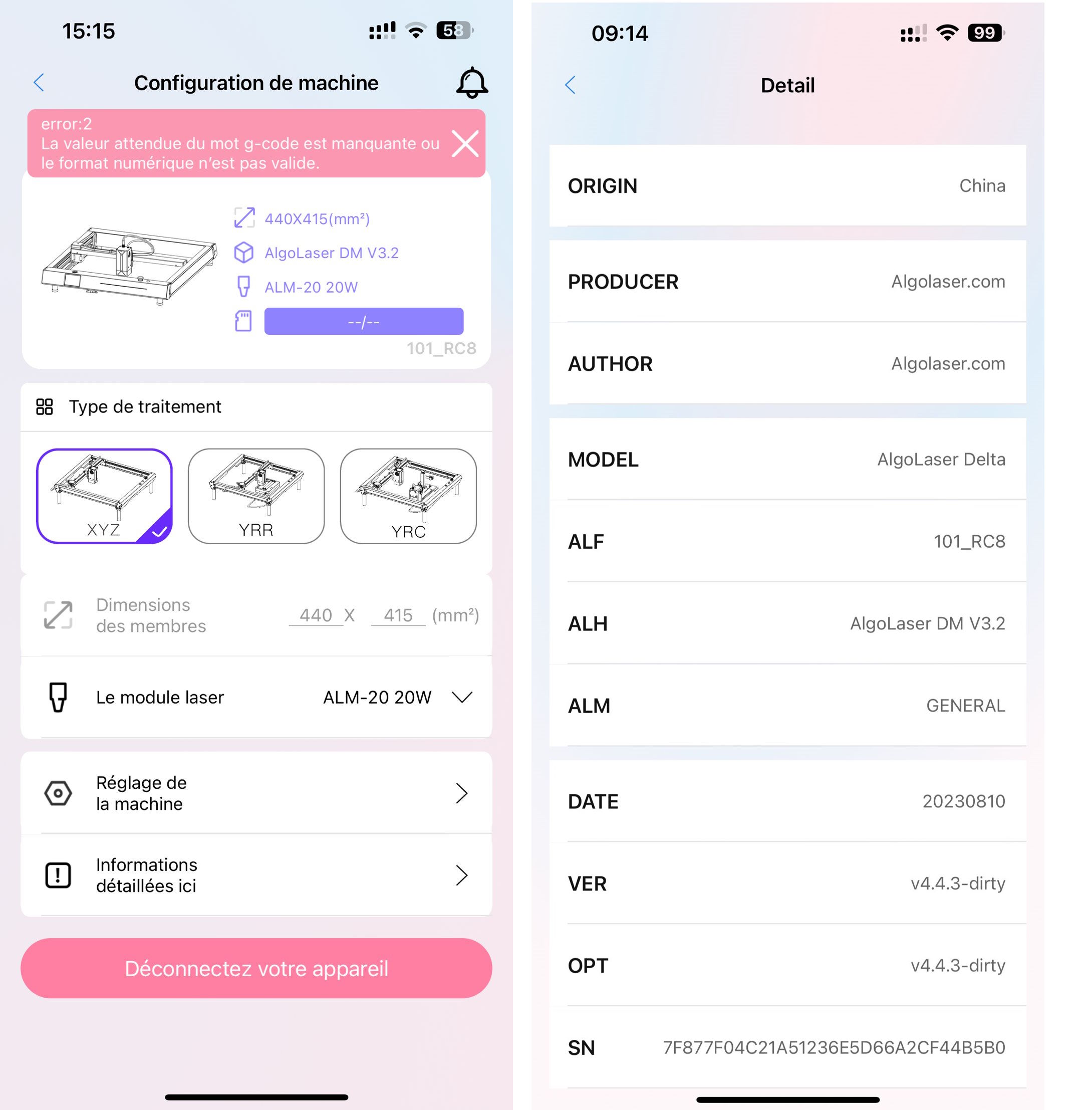

J’ai vu que ma machine à une version 4.4.3-Dirty. Cet adjectif « Dirty » me laisse penser que j’ai peut-être un problème de firmware.

Cette application mobile, que je connais par mon test de l’AlgoLaser ALPHA , permet de graver via son smartphone en Wifi des images, Photo, textes, code 2D. Vous pouvez placer le modèle précisément sur le plan de travail et ajuster tous les paramètres nécessaires.

AlgoLaser DELTA, sécurité : 4,5/5

Bonne note côté sécurité.

La sécurité sur une machine de gravure Laser est d’abord passive.
Vous avez sur la DELTA

• Un bouclier sur la tête empêche le laser de rebondir. Il devra cependant être retiré pour certains projets.
• Une paire de lunettes d’entrée de gamme.
• Une clé de verrouillage pour empêcher un usage non autorisé
• Un bouton d’arrêt d’urgence pour arrêter la machine en cas de problème.

Pour la partie sécurité active, la AlgoLaser DELTA propose

• Un gyroscope pour arrêter son travail si elle vient à être bougée.
• Un détecteur de flamme intégré sur la tête de gravure.

La tête dispose également d’une alerte de besoin de nettoyage dont je ne connais pas la règle de fonctionnement. Elle dispose aussi d’une information d’activation de l’assistance à air.

AlgoLaser DELTA, Performance Laser en gravure : 4/5

La AlgoLaser DELTA grave efficacement avec homogénéité sur tous les niveaux de puissance.

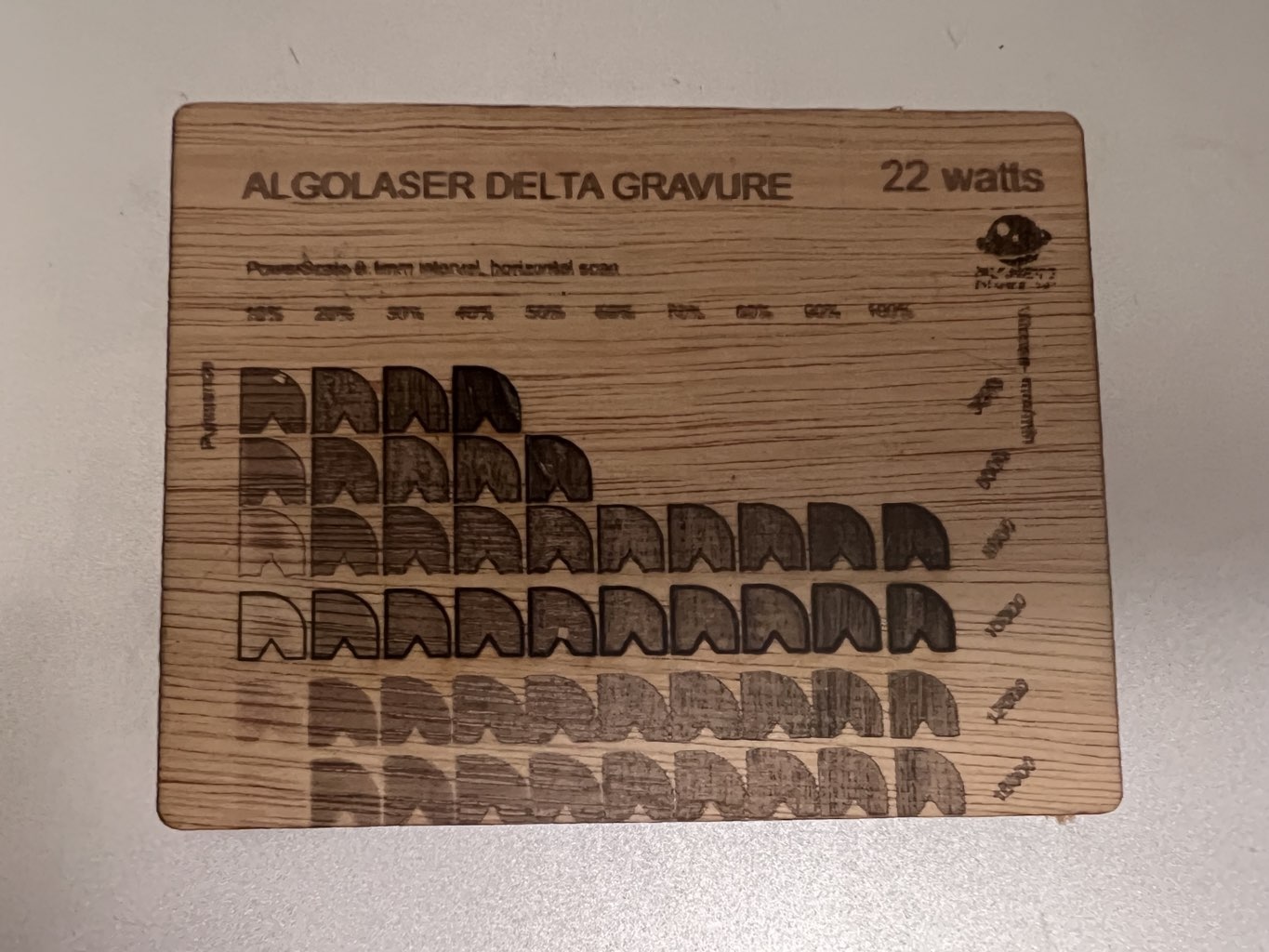

Bench gravure sur CP

La performance pure de la tête est bonne sans atteindre celle de ma référence actuelle, ma Creality Falcon2 22 watts est à l’avantage de cette dernière.
Avec 22 watts, vous pouvez prétendre à graver tous types de matériaux.

Gravure ? RAS niveau qualité/rapidité

Vous pouvez graver du métal y compris avec une gestion de couleurs.

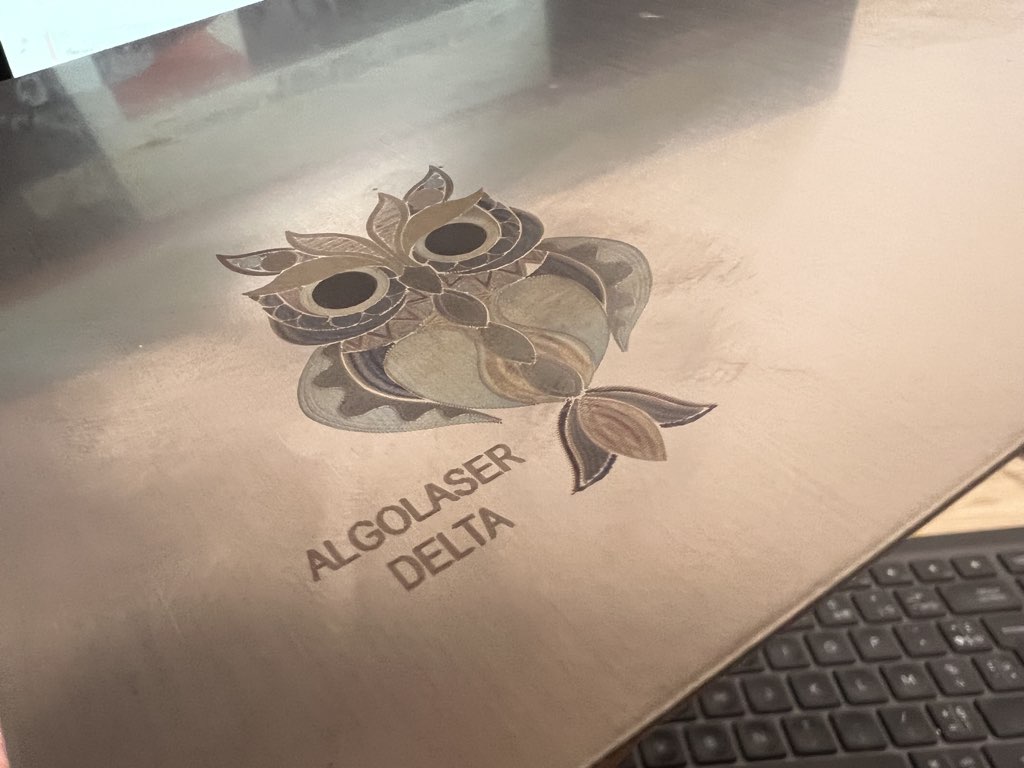

Gravure de métal direct avec couleur

La vitesse maximale possible est de 30 000 mm/min. De mon expérience, 20 000 mm/min est la vitesse maximale à 100% pour graver du bois type contreplaqué ou de l’ardoise. Il n’y aura donc pas de grosses opportunités d’aller plus vite.

La gravure sur métal ou carrelage est possible en réduisant la vitesse à 1000 mm/min.

Niveau définition, la taille du point laser est difficile à confirmer. La spécification indique deux valeurs.
La plus fine est de 0,05 * 0,06 pour une puissance de 3% Mais rien ne se grave à si petite vitesse. Ce sera donc 0,16 * 0,14 mm. Ce n’est pas la meilleure résolution du marché pour une 20 watts.

Par défaut, la pompe est toujours activée avec un flux d’air à 30%. Cela n’est pas optimal en gravure car cela produit une diffusion de la fumée et des taches sur le bois qu’il faut nettoyer.

AlgoLaser DELTA, Performance Laser en découpe : 4/5

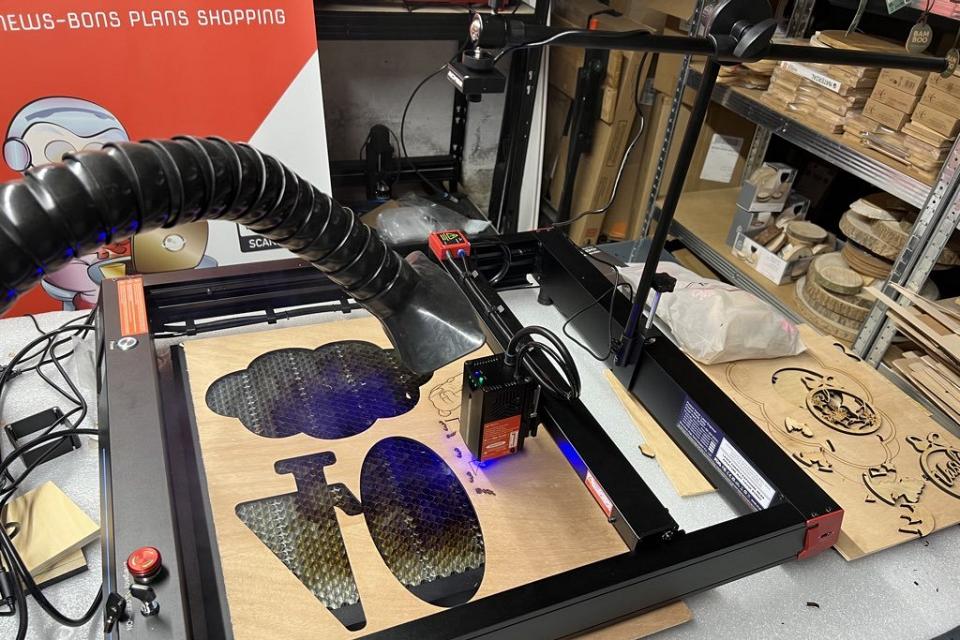

J’ai utilisé mon fichier de test habituel sur contreplaqué 5 mm origine Bricoman pour juger de la performance entre machine.

Si ma Creality Falcon2 22 watts arrive à découper la matière à 400 mm/min en une seule passe, la AlgoLaser DELTA dépasse pas les 300 mm/min à 80%.

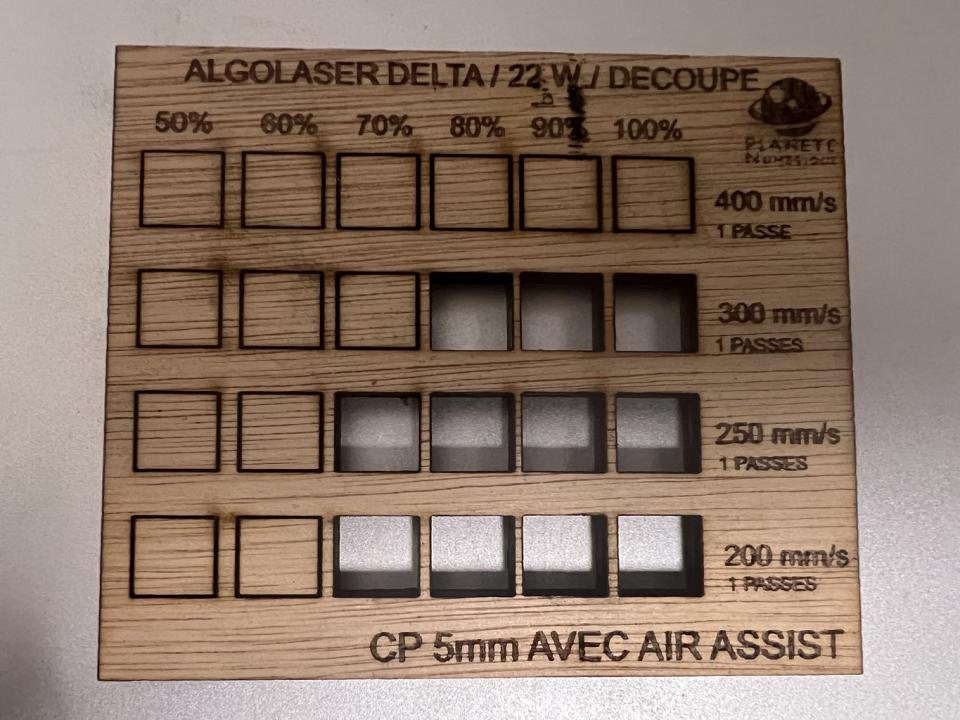

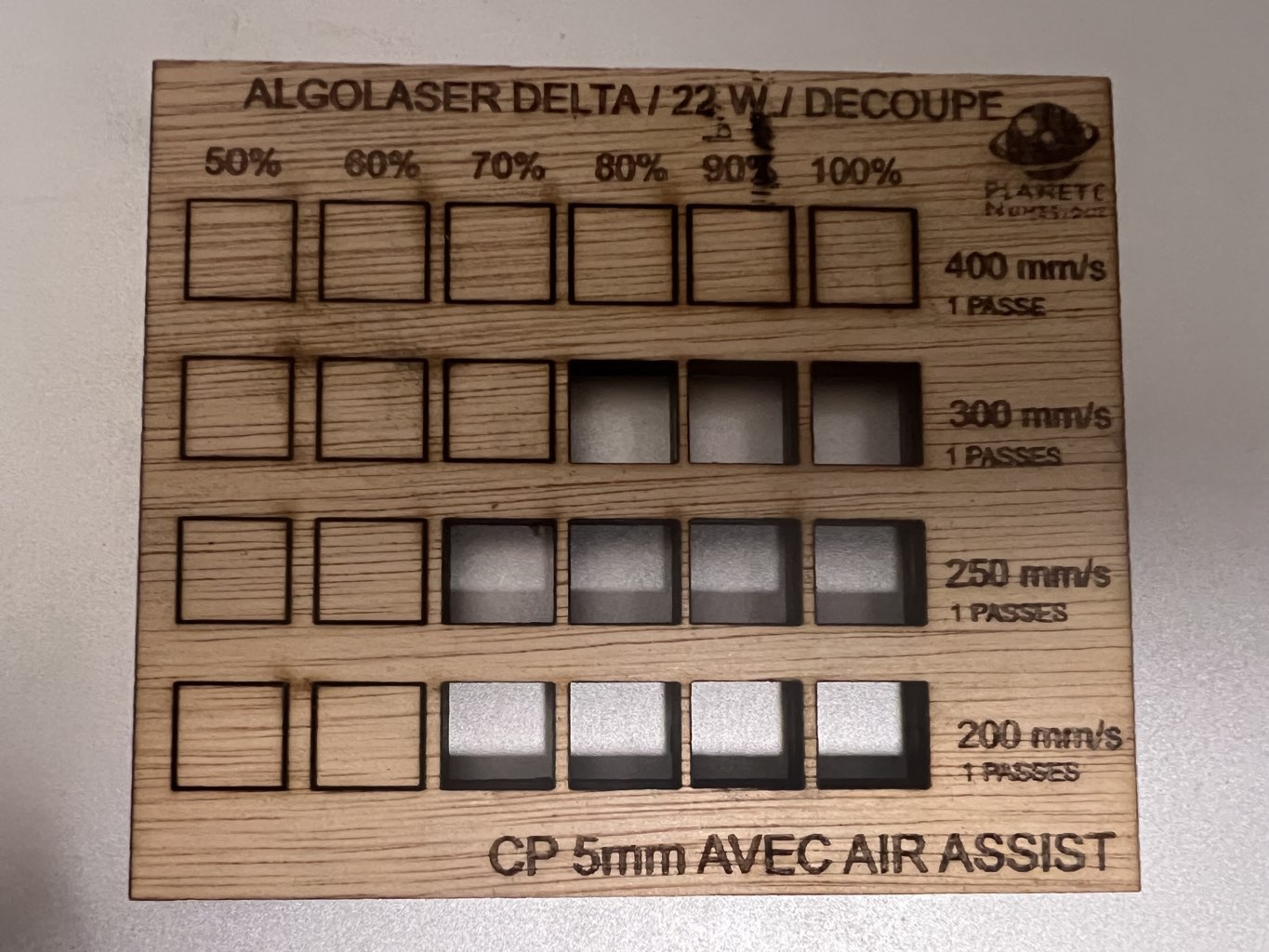

Bench découpe bois CP 5 mm

Elle est de performance identique à ma AlgoLaser Alpha.

La pompe assistance à air est bien performante, sans vibration et silencieuse. La machine est aussi peu bruyante.

Le pilotage avec Lightburn fonctionne.

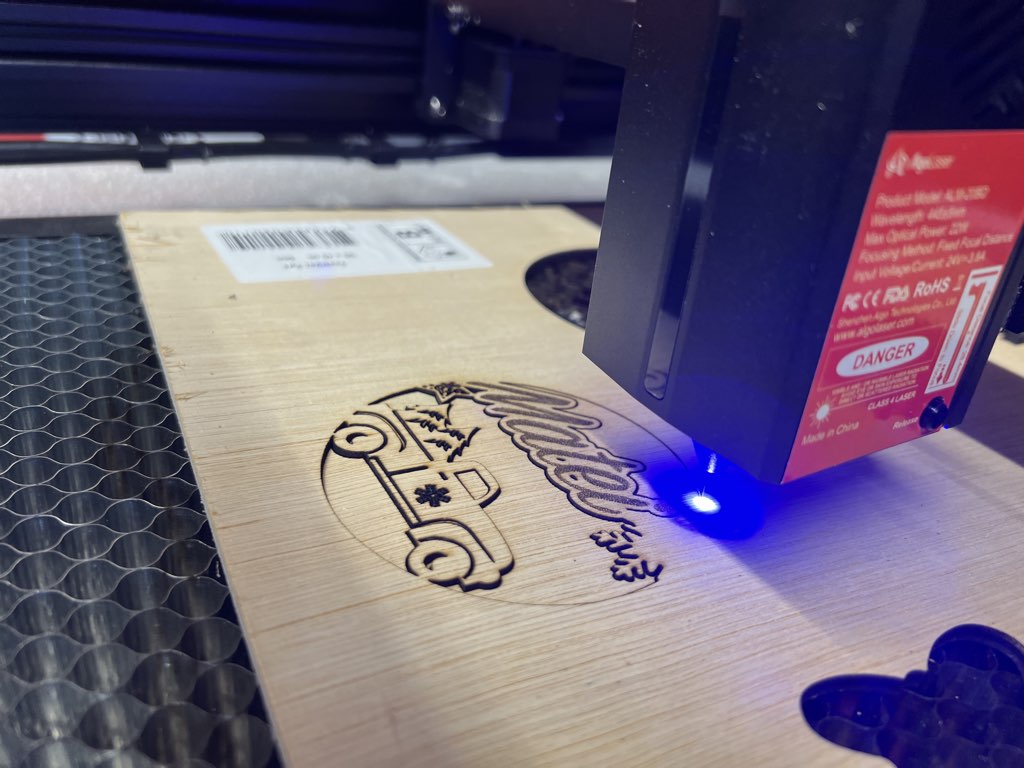

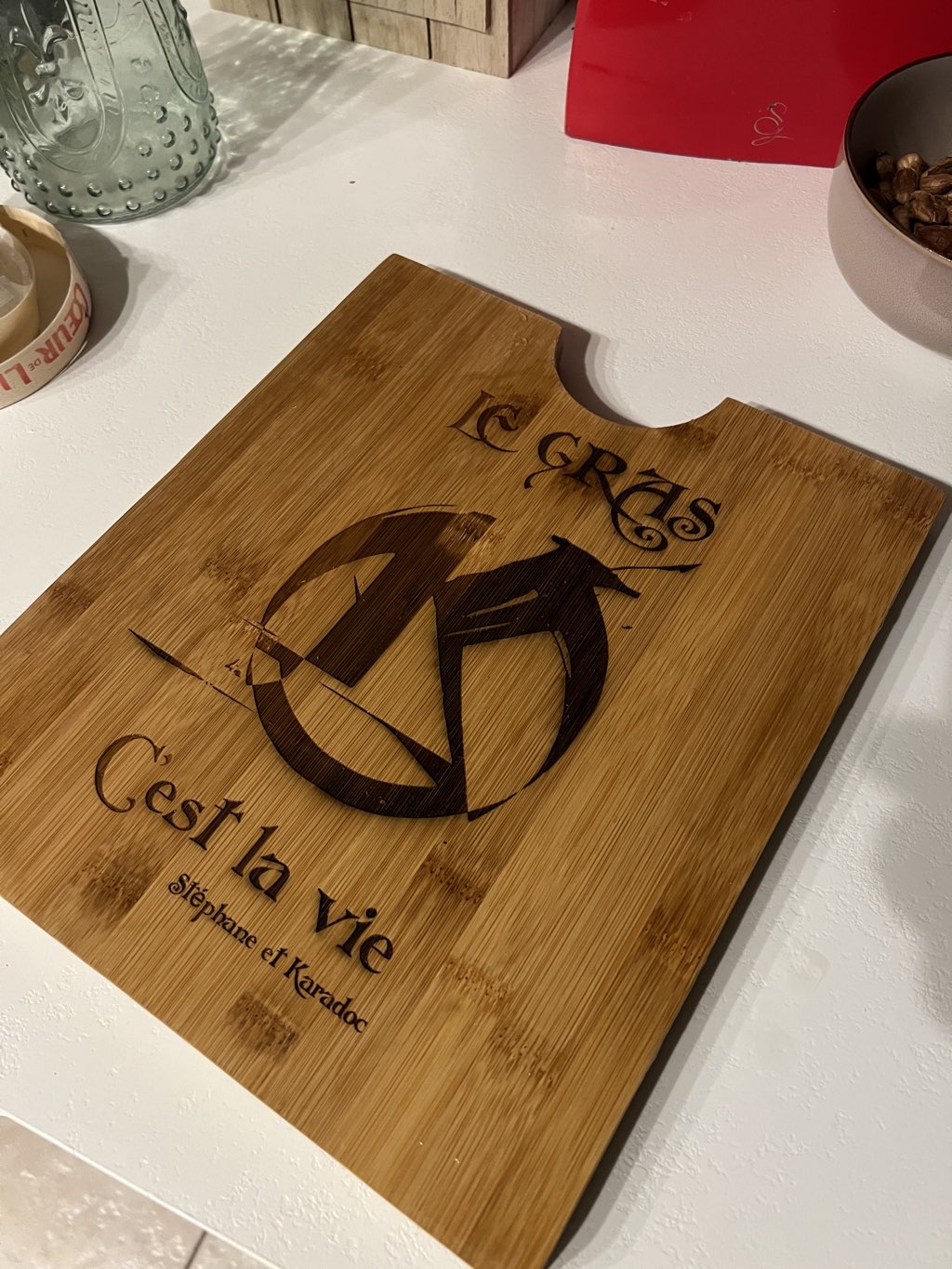

Pour ce test avant la période de Noël, je me suis principalement amusé à faire des prénoms découpés et des boules de Noël personnalisées.

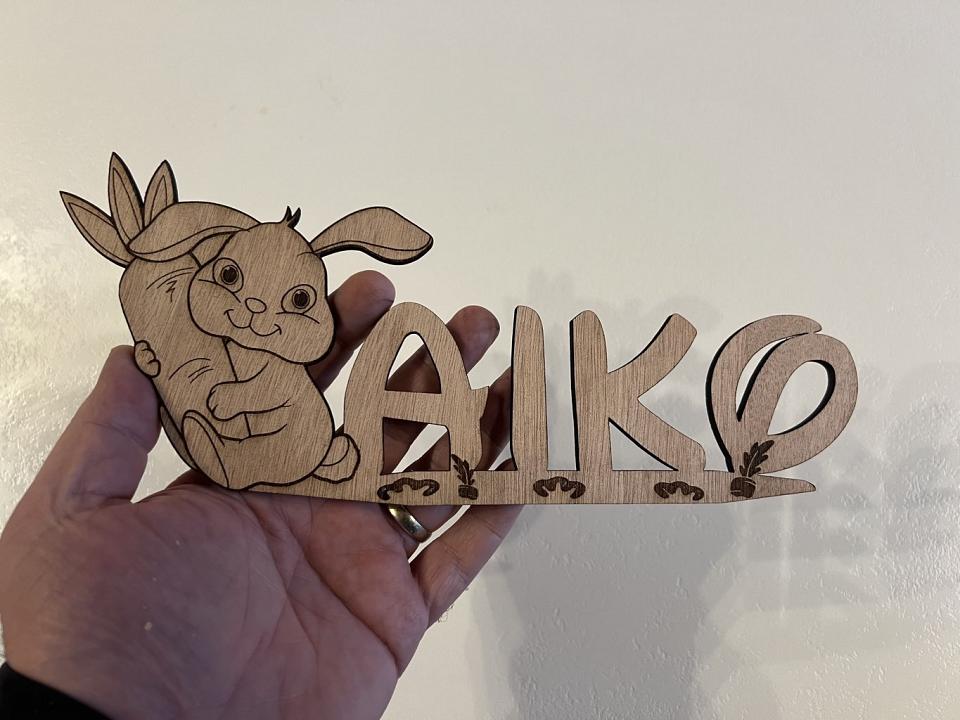

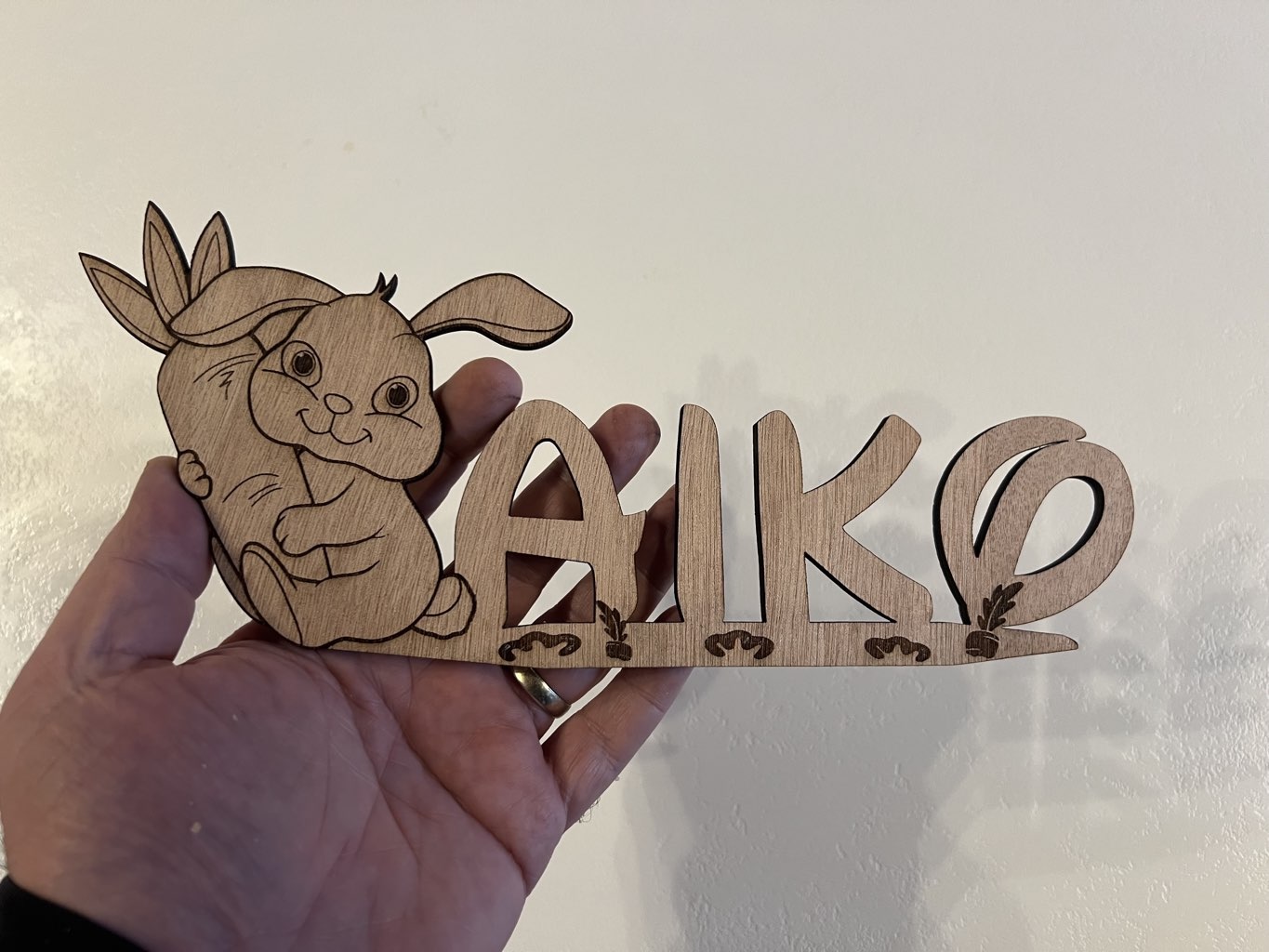

Un test de gravure et découpe prénom parfait

J’ai obtenu une découpe régulière de mon contreplaqué 5 mm à 300 mm/min ce qui est bon.

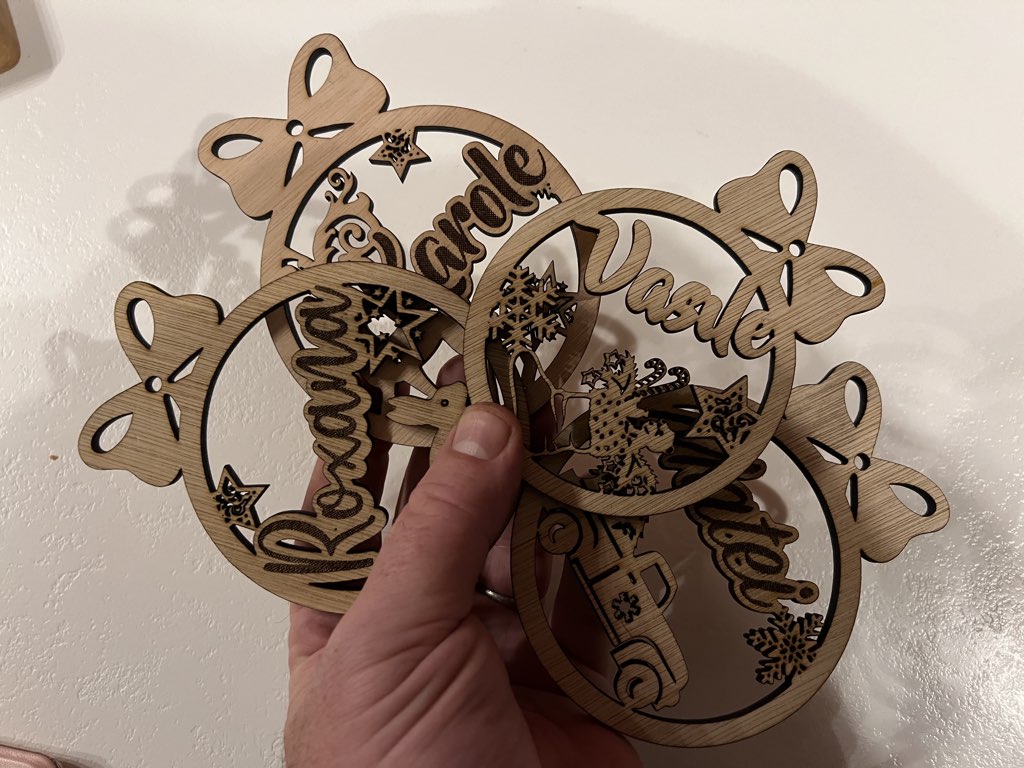

Des « boules de Noël » en cadeau rapide et facile

Acheter une machine Laser Diode 20 watts se justifie pas l’envie de faire des projets de A à Z avec du simple bois. Vous pouvez créer directement ou adapter des projets que vous trouverez par exemple sur ETSY pour quelques Euros.

AlgoLaser DELTA, Evolutivité et options : 3/5

Le Catalogue AlgoLaser reste encore pauvre au niveau accessoire.

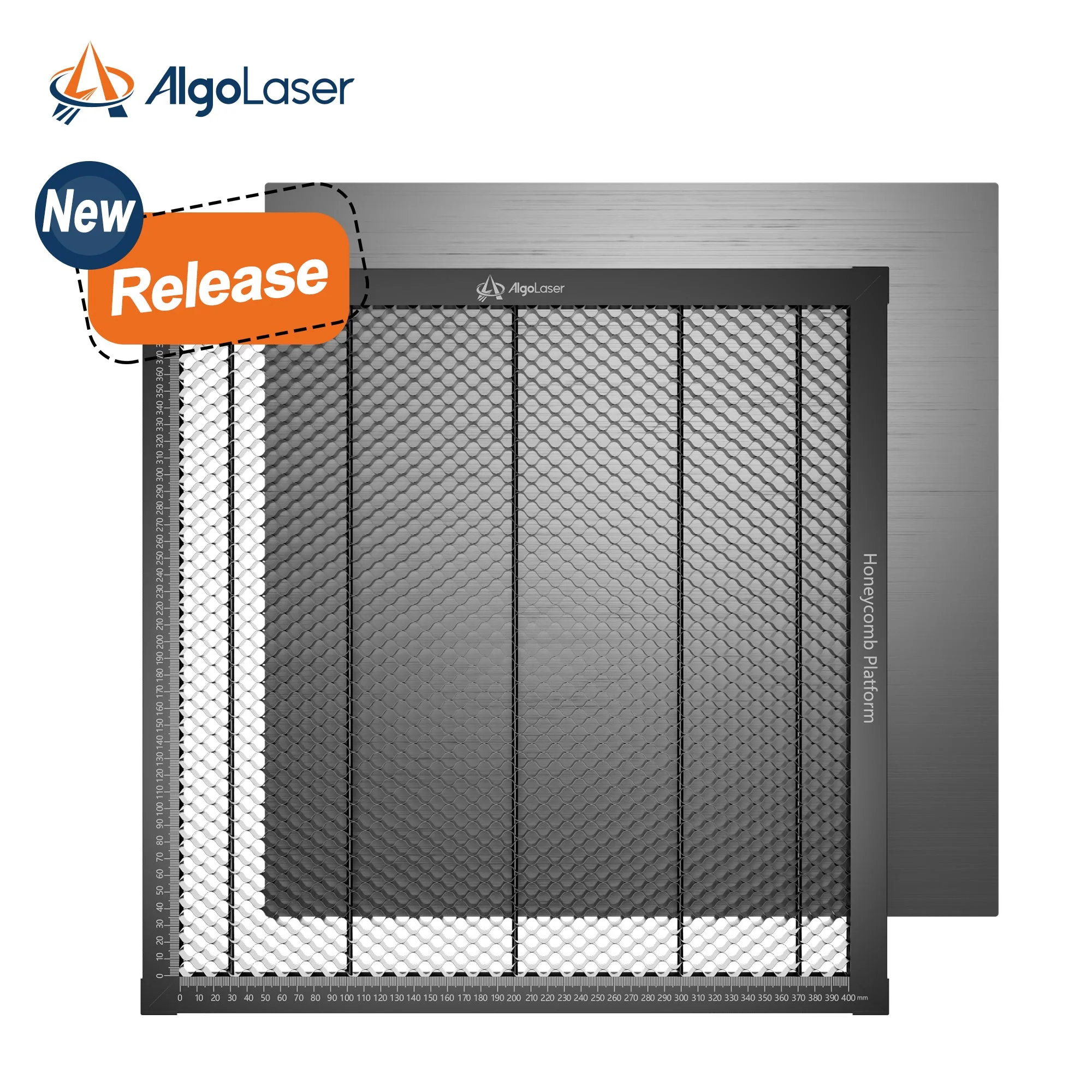

Un des rares accessoires de la marque

Outre le système d’assistance à air, offert avec la machine, vous avez en option un plateau nid d’abeille et des pieds pour surélever la machine.

L’absence d’accessoires au catalogue n’est pas un vrai problème, car vous pouvez utiliser des accessoires d’autres marques.

AlgoLaser DELTA, retour d’expérience : 3/5

J’ai utilisé trois semaines la nouvelle machine de gravure Laser AlgoLaser DELTA avant que de publier le test.
C’est une machine qui se comporte bien avec une performance de gravure honnête pour une 22 watts.

Je n’ai eu aucun échec en gravure et un taux de réussite élevé en découpe de mes projets.

L’usage de l’écran est un bonus intéressant qui est assez clivant. A chacun de juger si c’est un « game changer ». Pour moi, cela reste encore trop limité car il n’y a pas de possibilité de personnalisation.

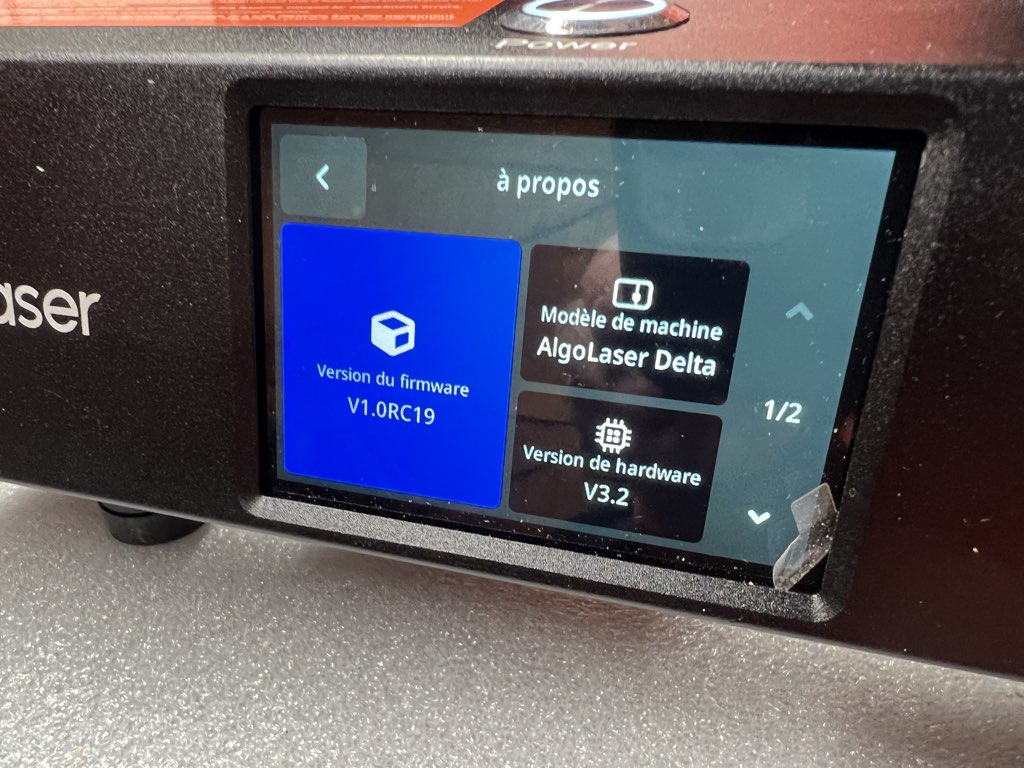

Ma version de firmware

Ma machine n’ayant pas encore un firmware définitif, je dégrade cette note d’expérience le temps qu’une mise à jour soit publiée pour pouvoir utiliser l’application Mobile.

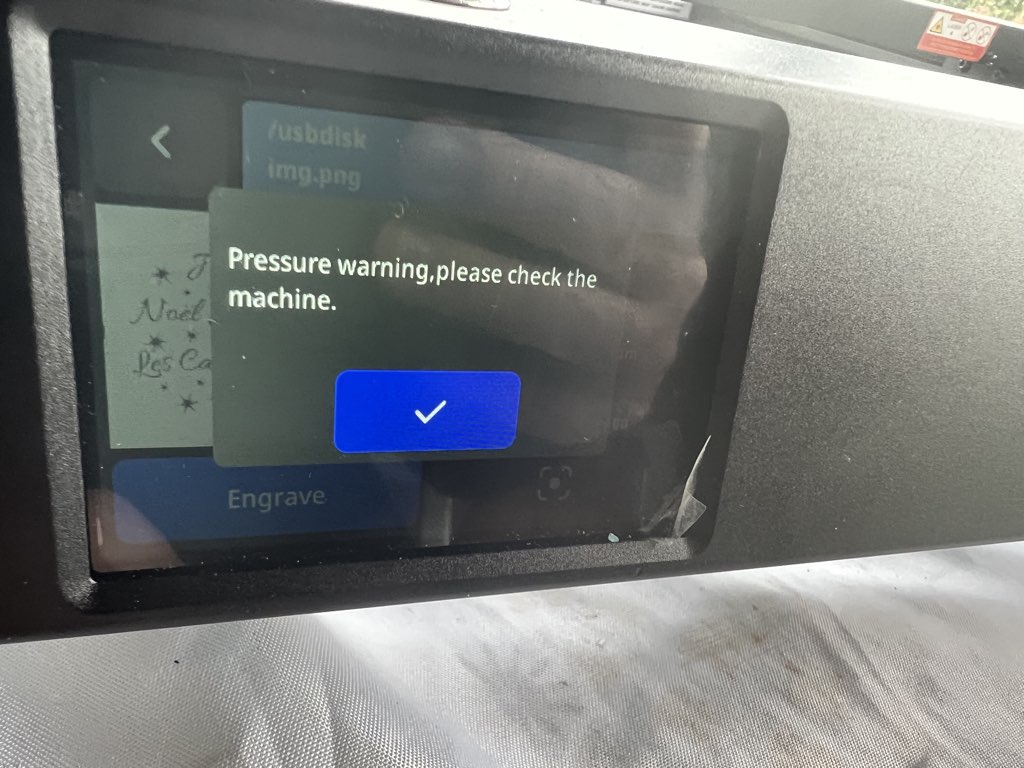

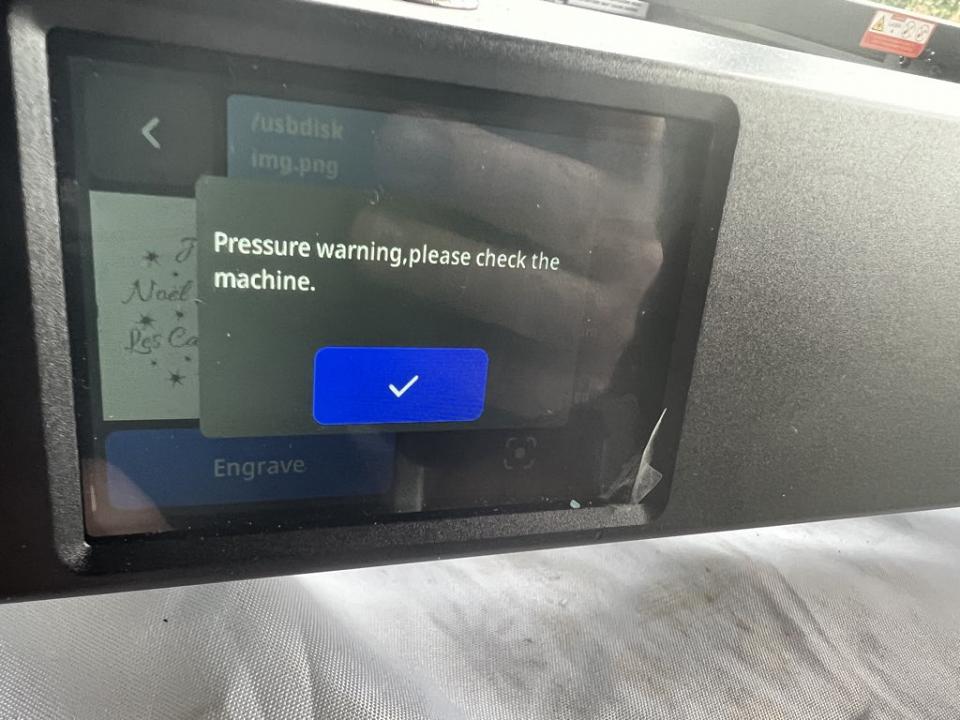

J’ai aussi expérimenté des messages réguliers un peu obscurs concernant la pression de l’assistance à air.

Le firmware s’actualise facilement et j’attends une prochaine version pour amender le test.

Lecture

L’entretien, et donc la longévité, semble assurée.

AlgoLaser DELTA, Prix, disponibilité : 3/5

Avec un prix de 900€ au minimum avec la pompe à air fournie, le prix est élevé malgré les qualités du produit. Il est maintenant possible de trouver une graveuse laser en 40 watts pour à peine plus cher. Un prix plus juste serait au maximum 800€.

Critère	coeff	Note	total
Emballage et montage	1	4	4
Conception générale	2	4,5	9
Logiciel	2	4	8
Sécurités	2	4,5	9
Performance Laser en gravure	3	4	12
Performance en découpe	3	4	12
Retour d’expérience	3	3	9
Évolutivité et options	1	3	3
Prix, disponibilité	3	3	9
TOTAL	20		75 / 100

En terme de notation globale, la AlgoLaser DELTA prend la troisième place de mon classement des machines Laser 20/22 watts du marché. Sa sœur Alpha est un choix plus économique et pas réellement moins bien si la fonction SMART vous indiffère.
