Mars 2023 par planetenumerique

Test ACMER P1, une machine Gravure Laser 10 watts abordable mais puissance limitée

  Graveur Laser Graveur Laser 10 Watts

L’offre en machine de gravure Laser s’enrichit avec l’arrivée de nouveaux compétiteurs chaque mois. Je me suis intéressé en ce premier trimestre 2023 à ACMER et sa graveuse Laser P1 10 watts. La raison ? Un excellent niveau technique sur le papier pour un tarif très raisonnable.

Son prix de 299€ en bon plan en fait la moins chère des graveuses Laser Diode 10 watts. Ce type de machine permet de la gravure à bonne vitesse ainsi que de la découpe.

Vérité ?

Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.

Voici tout d’abord la fiche technique de la nouvelle ACMER P1.

Caractéristique	Valeur
Marque/Modèle	ACMER P1
Taille Gravure	420 X 400 Mm
Surface extensible	NC
Règle sur profilé	Oui
A Assembler	Oui < 30 min
Nombre moteur en Y	1
Vitesse maximale	10000 mm min
Alimentation	12 V
Carte mère	MKS 32 Bits
Système Embarqué	Grbl
Capteur fin de course	Oui
Controleur Hors ligne	NC
Bouton arrêt urgence	Oui
Capteur flamme	Non
Autre sécurité	Gyroscope, arret d’urgence, clé
Laser puissance sortie	10 w
Focale	Fixe
Distance Focale	NC
Applications compatibles	LaserGRBL, Lightburn, MKSLaser Mobile
Wifi	Oui
Accessoires/consommables	consommables de test, outils
Options	Rotary roller
Meilleur prix	325€

Les critères du test

L’offre en machine de gravure laser est si riche qu’il est difficile de juger une machine en regard d’une autre en ne considérant que la fiche technique. C’est dans l’usage qu’il y a des différences notables. À puissance Laser égales, les machines peuvent être de performance différente.

Ce test utilise mon protocole structuré de tests autour de neuf axes.

• Emballage et montage
• Conception générale
• Sécurités
• Logiciel
• Performance Laser en gravure
• Performance en découpe
• Retour d’expérience
• Évolutivité et options
• Prix, disponibilité

J’ai utilisé la machine de gravure ACMER P1 pendant trois semaines avec de nombreux tests.

ACMER P1, Emballage & assemblage : 3,5/5

Comme toutes les graveuses laser du marché, la ACMER P1 est livrée en kit. Il faut l’assembler avec les outils fournis.

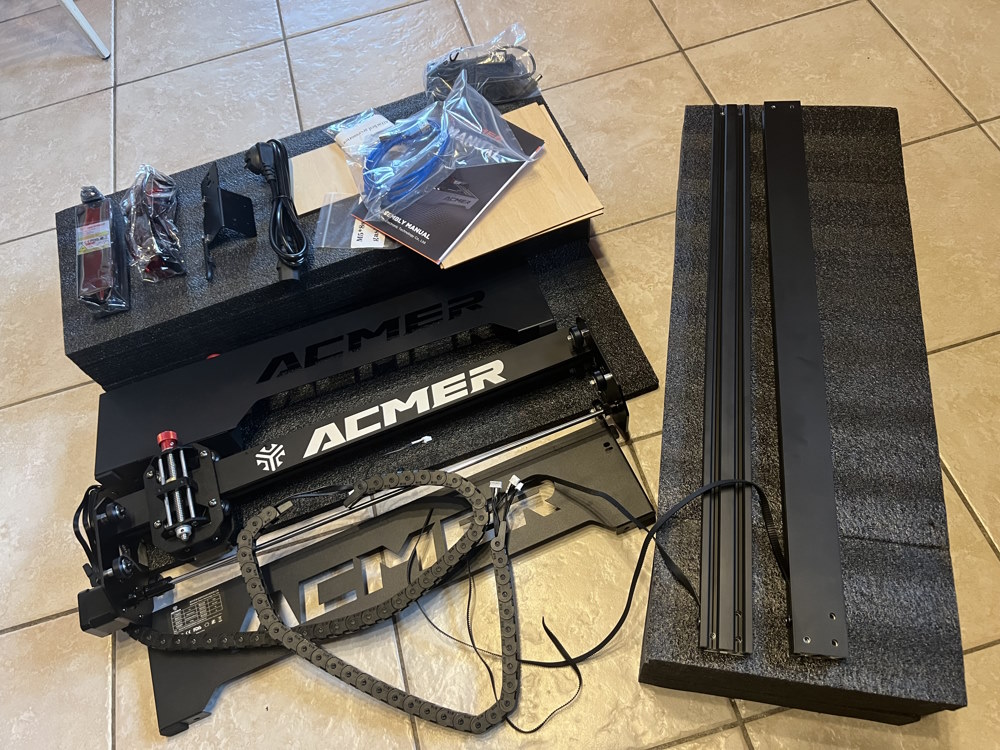

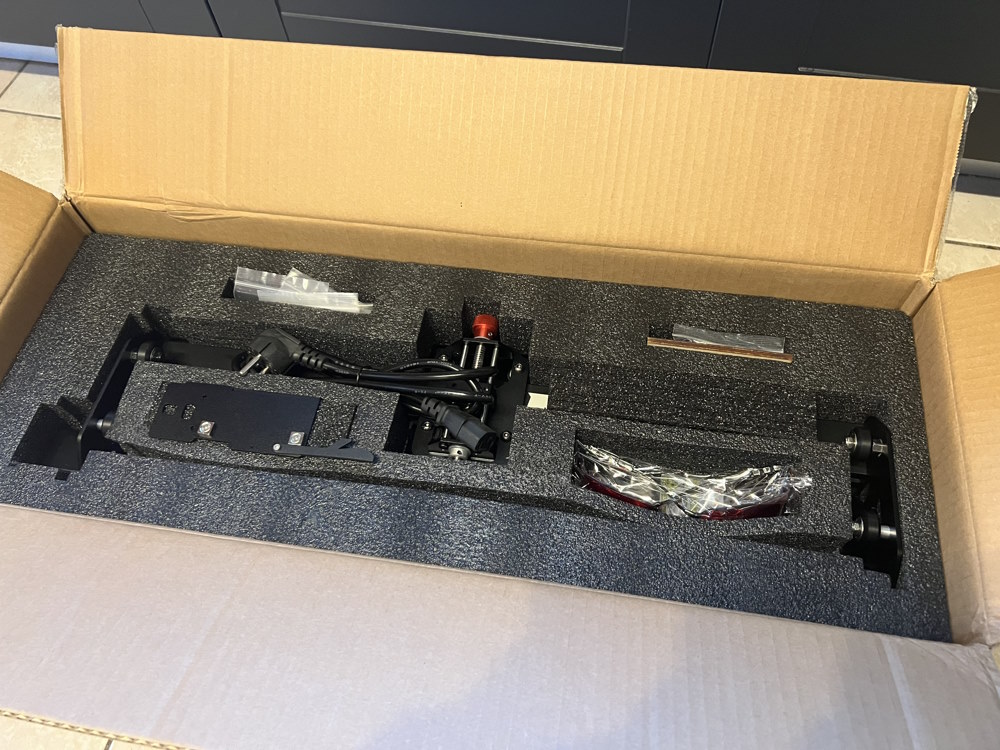

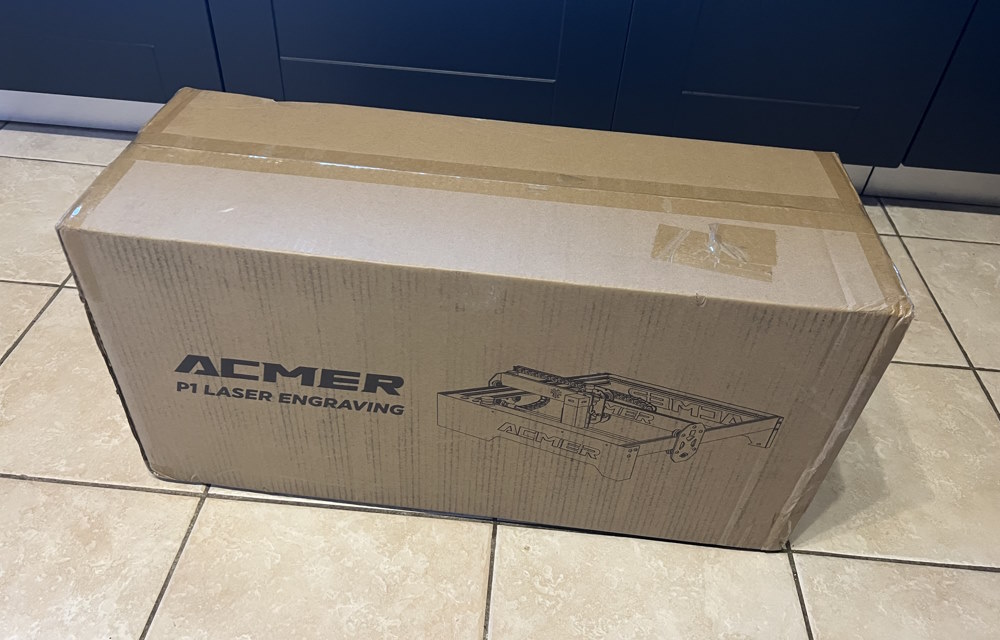

En kit bien protégé

Comme vous le voyez, il n’y a que peu de modules à assembler. Sauf que le manuel est perfectible, notamment sur comment placer les profilés latéraux. J’ai pris l’hypothèse que le point 0 de la machine était en bas à gauche comme généralement.

Ici, ce n’est pas le cas. Il est en haut à gauche. J’ai découvert l’erreur au moment de vouloir passer les courroies.

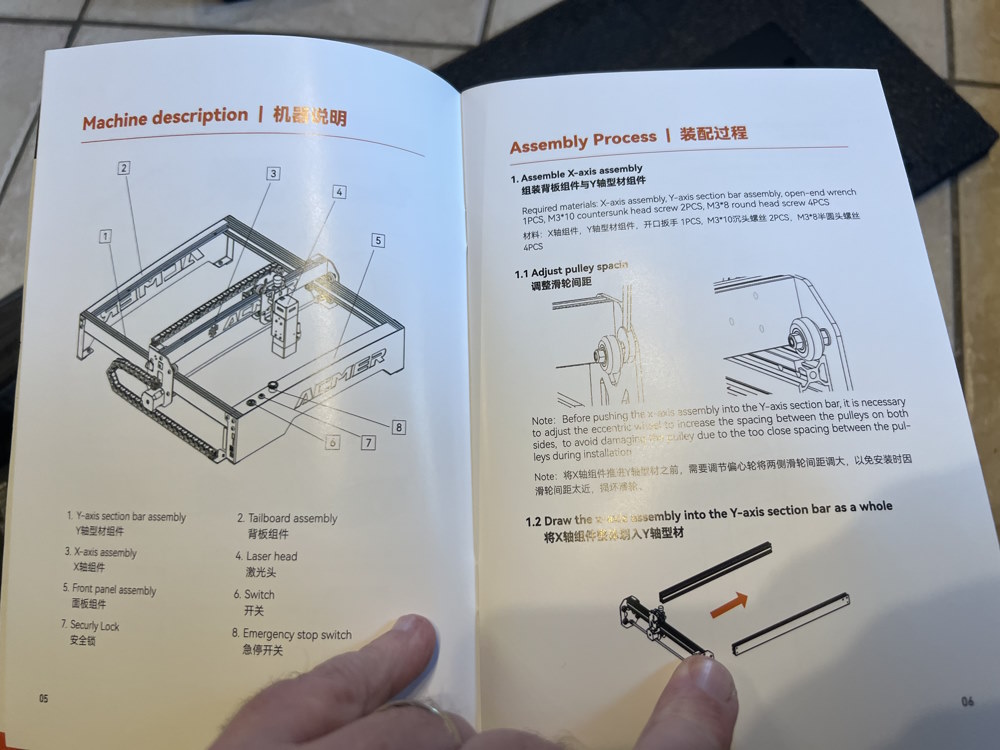

Documentation papier, peu mieux faire

Le reste se passe correctement sans difficulté particulière à partager.

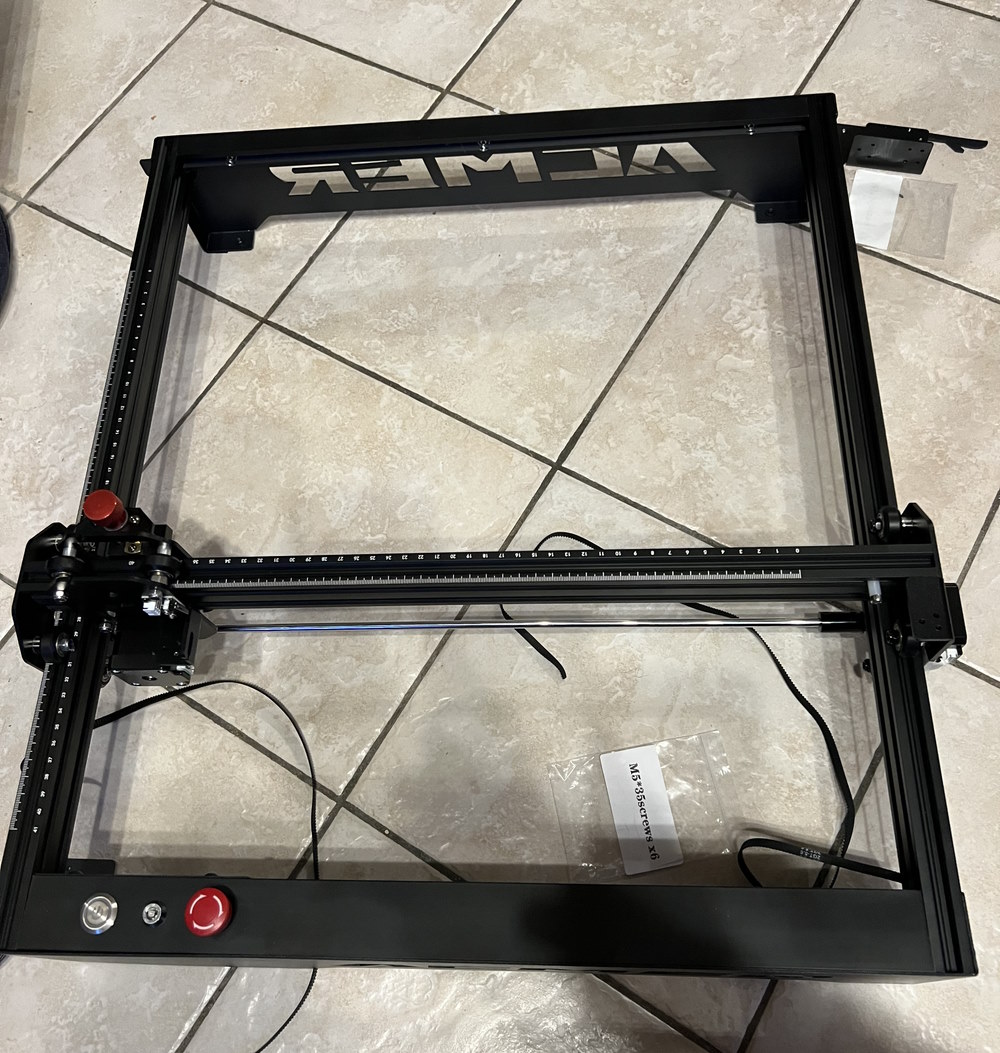

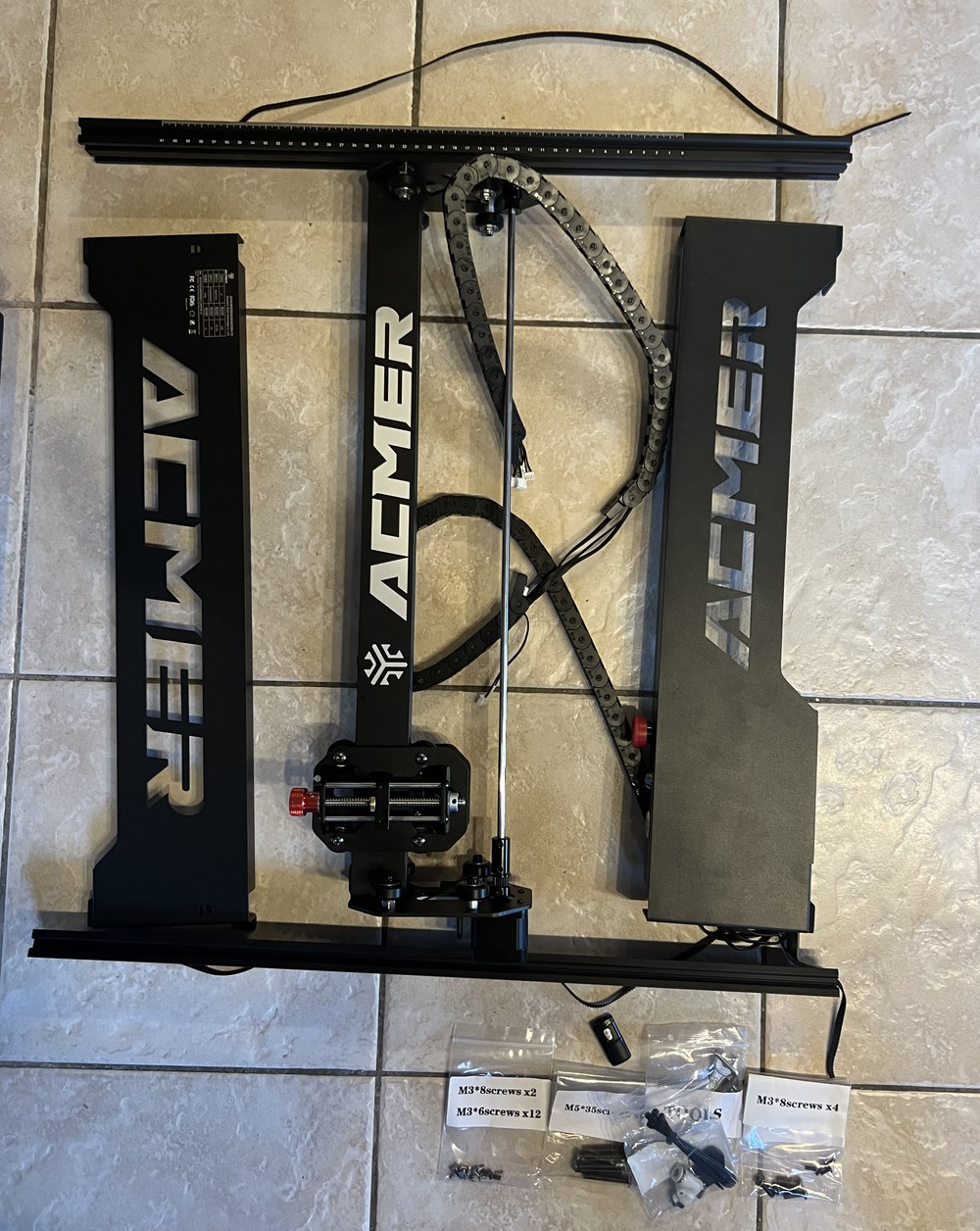

Peu de pièces à assembler

Pour vous simplifier la tâche, je vous ai trouvé les vidéos de déballage et montage que le fabricant propose uniquement sur son site officiel.

La carte MicroSD fournie avec lecteur USB contient la version dématérialisée du manuel, ainsi que quatre autres pour la gestion du wifi, utilisation de Lightburn, utilisation de LaserGRBL, mise à jour firmware.
Dommage qu’ils soient seulement en anglais.

La carte mémoire est bien remplie avec les logiciels LASERGRBL et LIGHTBURN, 45 fichiers clipart, 30 images, 143 images diverses, 22 fichiers à découper exemple et les paramètres recommandés de gravure selon les matériaux. C’est bienvenu pour se lancer rapidement.

ACMER fourni en accessoire une paire de lunettes de protection.
Niveau consommable de test, vous avez une unique planche de balsa.

ACMER P1, conception générale : 4/5

La machine de gravure ACMER P1 a une allure industrielle avec de très large profilés.

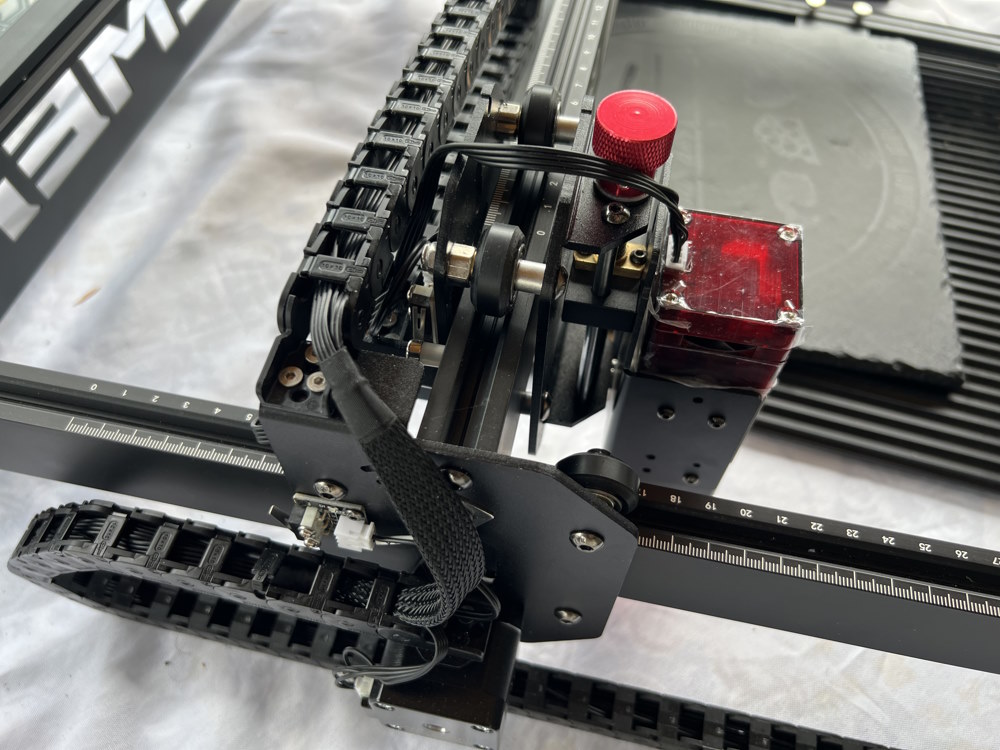

Techniquement, elle est évoluée avec des passages de câble impeccables dans des chaines.

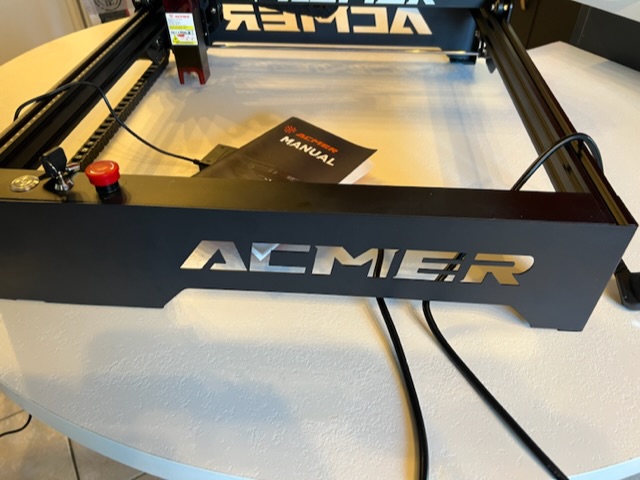

Un Look/Conception industriel

Les profilés X et Y ont une échelle de positionnement.

Une conception industrielle

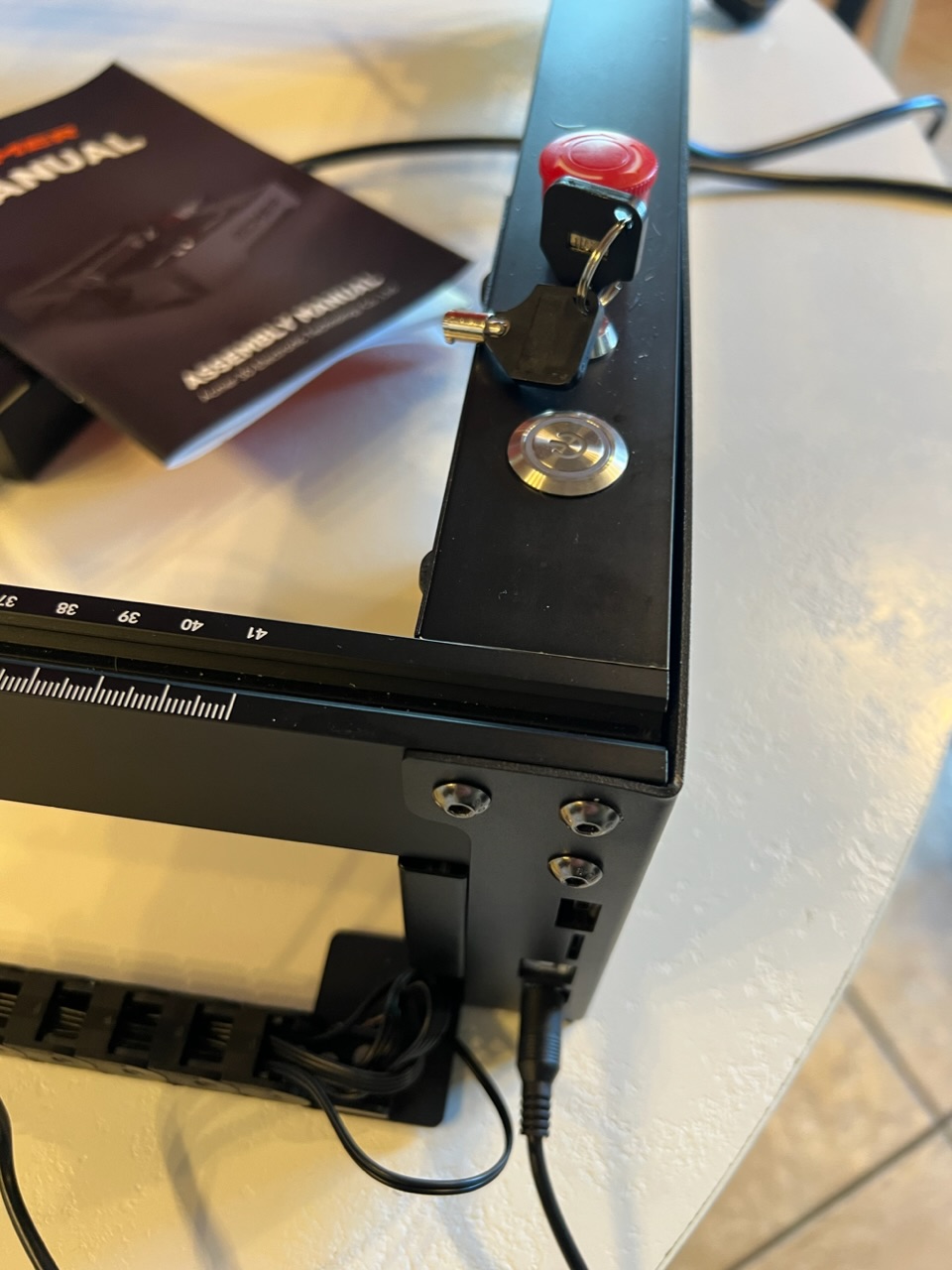

Le bloc de contrôle qui intègre carte mère et connectique est situé à l’avant. Il propose un interrupteur avec voyant de fonctionnement avec une clé de verrouillage comme sur la OLM3 Ortur. Cela peut éviter un usage hors contrôle dans un espace ouvert. Un bouton d’arrêt d’urgence est également de la partie ce qui est rare dans ces prix.

Je trouve commode que les raccordements alimentation et USB soient sur les côtés, ce qui est rare sur les machines qui exploitent une carte Makerbase.

Le côté dispose d’un lecteur de carte MicroSD. Cette carte est nécessaire si vous utilisez l’application mobile.

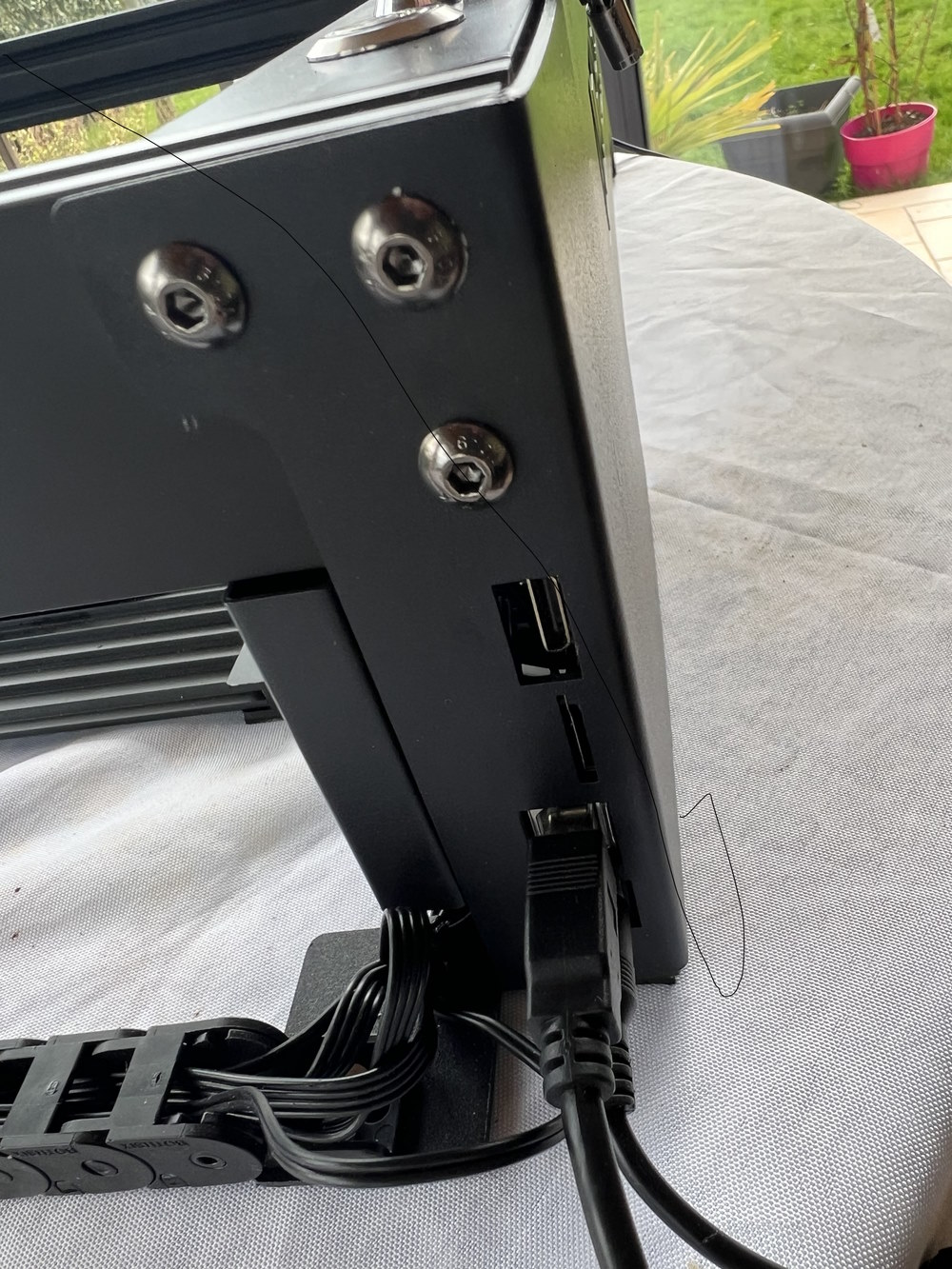

La connectivité latérale

Il y a aussi une sortie HDMI probablement pour connecter un écran de pilotage externe autonome. Je n’ai pas pu le confirmer avec mon écran existant, car il faut un câble spécial miniHDMI.

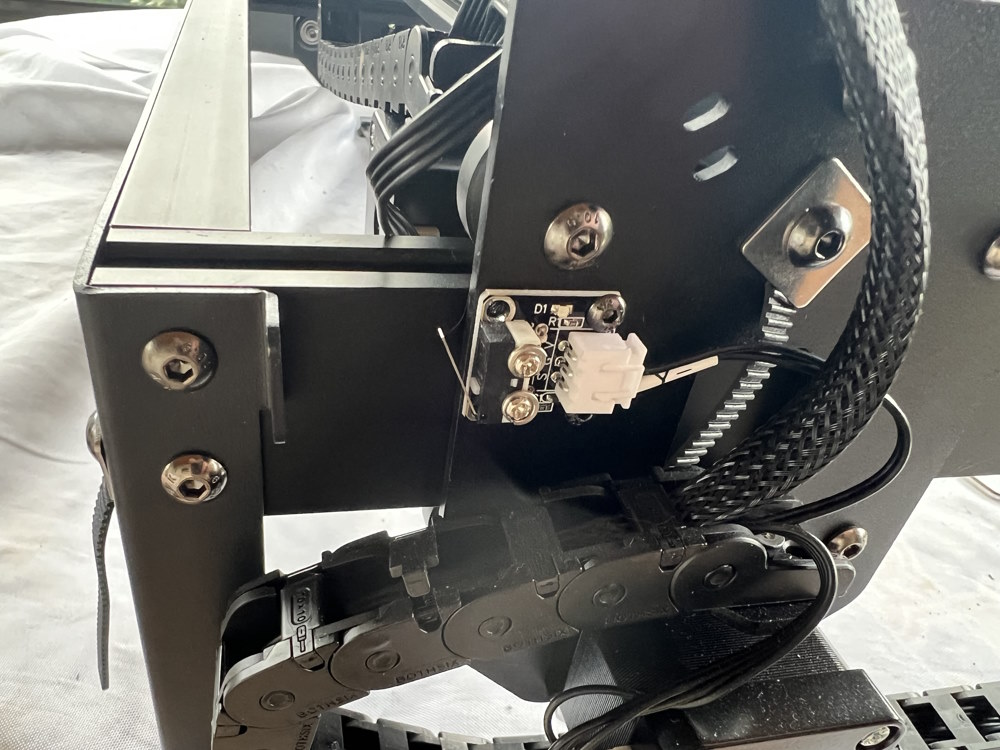

Les capteurs de fin de course

La ACMER P1 est équipée de capteurs de fin de course end-stop. Elle se repositionne toujours précisément à son point de départ, ce qui ouvre la perspective de graver des projets complexes en plusieurs fois sans décalage.

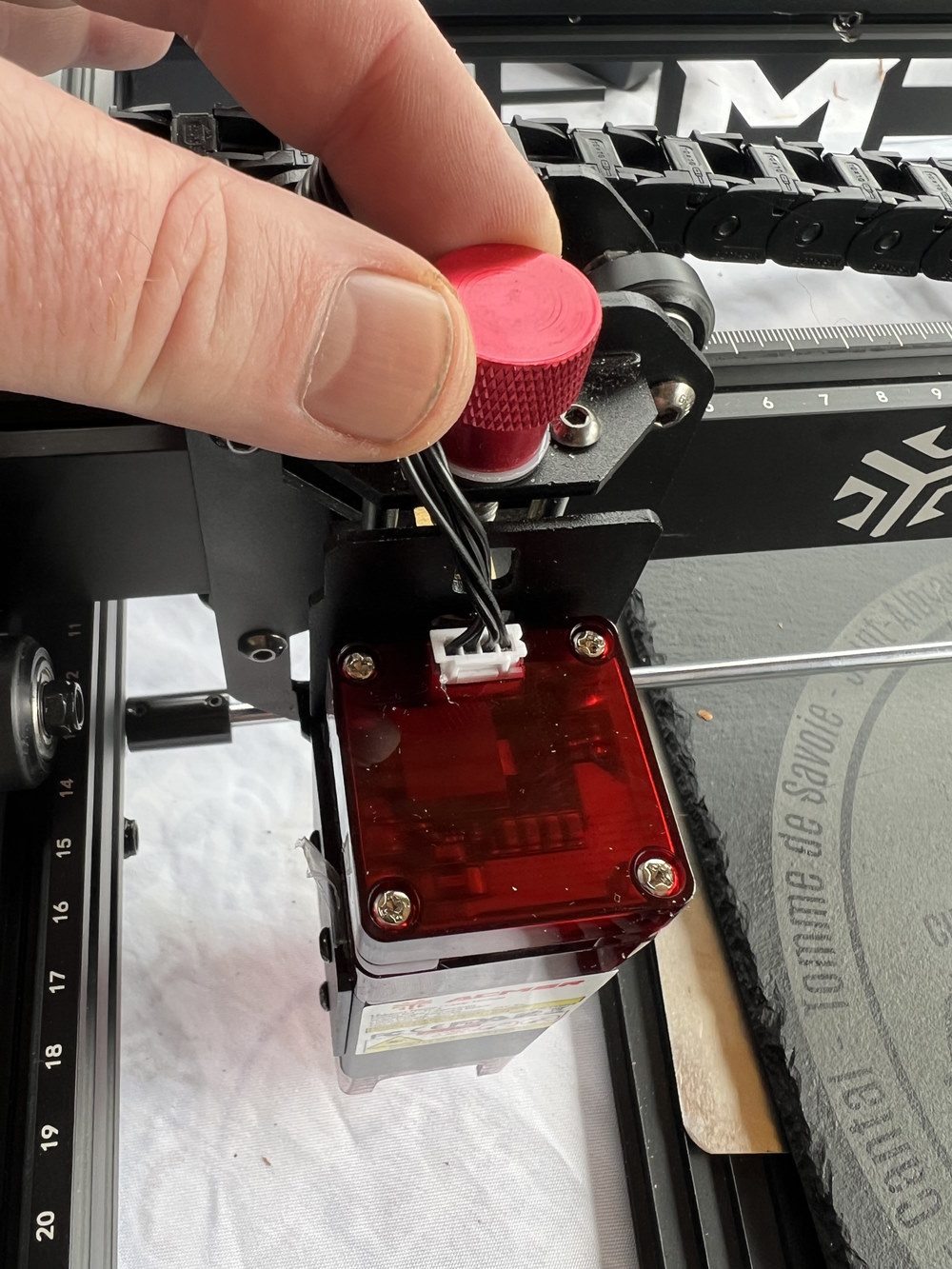

le réglage en hauteur de la focalisation est facile

La tête Laser est un modèle dit à focale fixe maintenant habituel. J’ai apprécié le système de réglage de la hauteur via une simple molette. Il y a aussi un bras latéral qui se baisse pour se positionner exactement à la bonne hauteur. Deux aspects sont inédits à ce niveau de tarif.

ACMER P1, logiciel : 4/5

Pour piloter votre graveuse Laser ACMER, vous avez le choix classique du logiciel gratuit de gravure LaserGRBL ou celui de composition/gravure LightBurn (60€ deux licences, 30 jours d’essais).

Lightburn est la référence en matière de logiciel de composition + gravure

ACMER y ajoute une possibilité de pilotage via une application smartphone ou encore un ordinateur en WIFI.

Gravure uniquement via un smartphone en Wifi

Rien d’étonnant, car la ACMER P1 fonctionne avec une carte MAKERBASE MKS32, elle profite des possibilités étendues de cette solution. :

• Gravure via l’application Smartphone appelée MksLaser disponible pour Android ou Apple/iOS
• Gravure via une interface WEB.

C’est la même carte que j’ai rencontré sur la Two Tress TS2 (le test)
L’application mobile fonctionne bien. Elle permet d’imprimer des images avec texte, ajuster les paramètres de gravure, demander une prévisualisation de la zone à graver. Il faut insérer la carte mémoire.

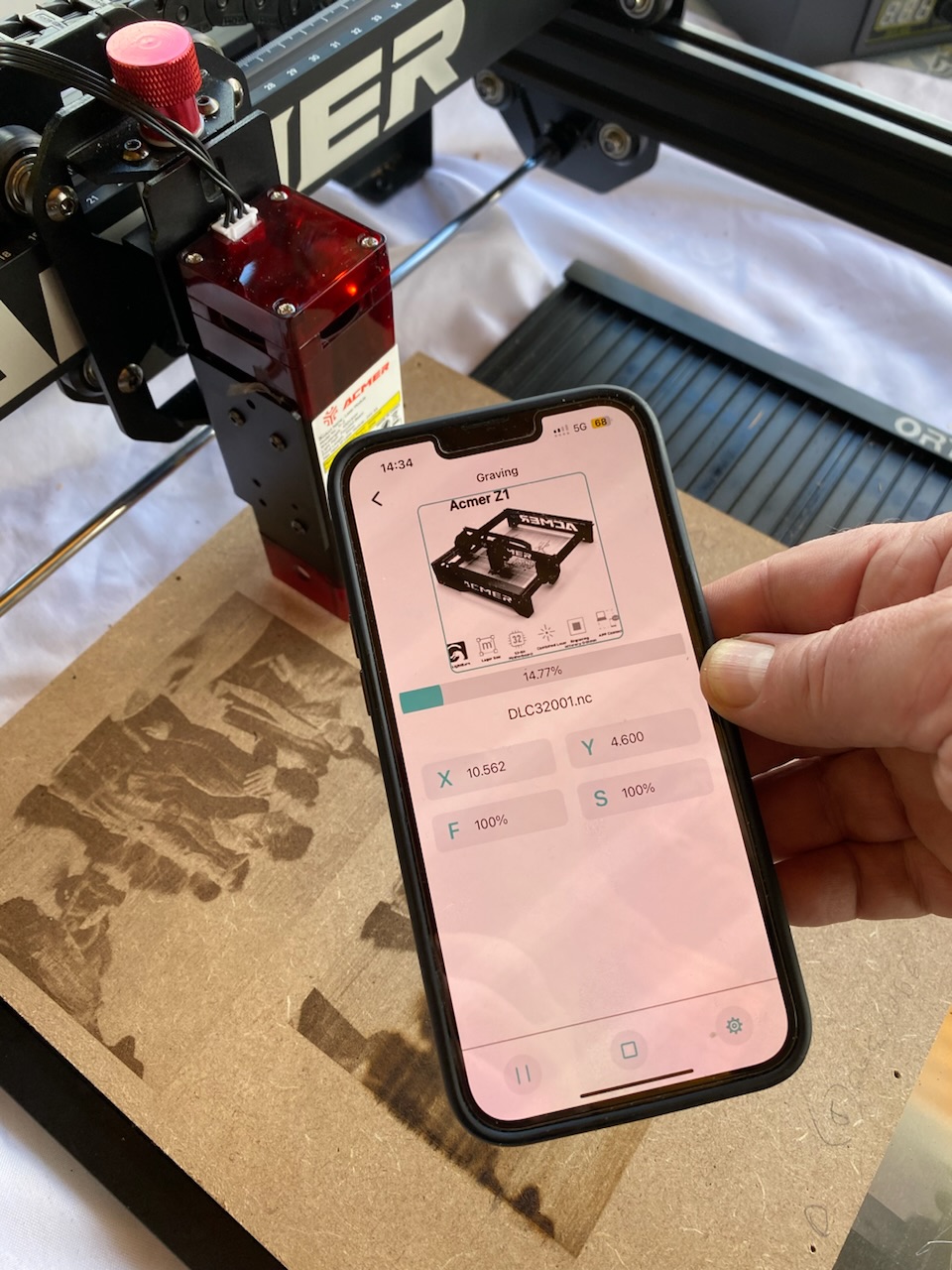

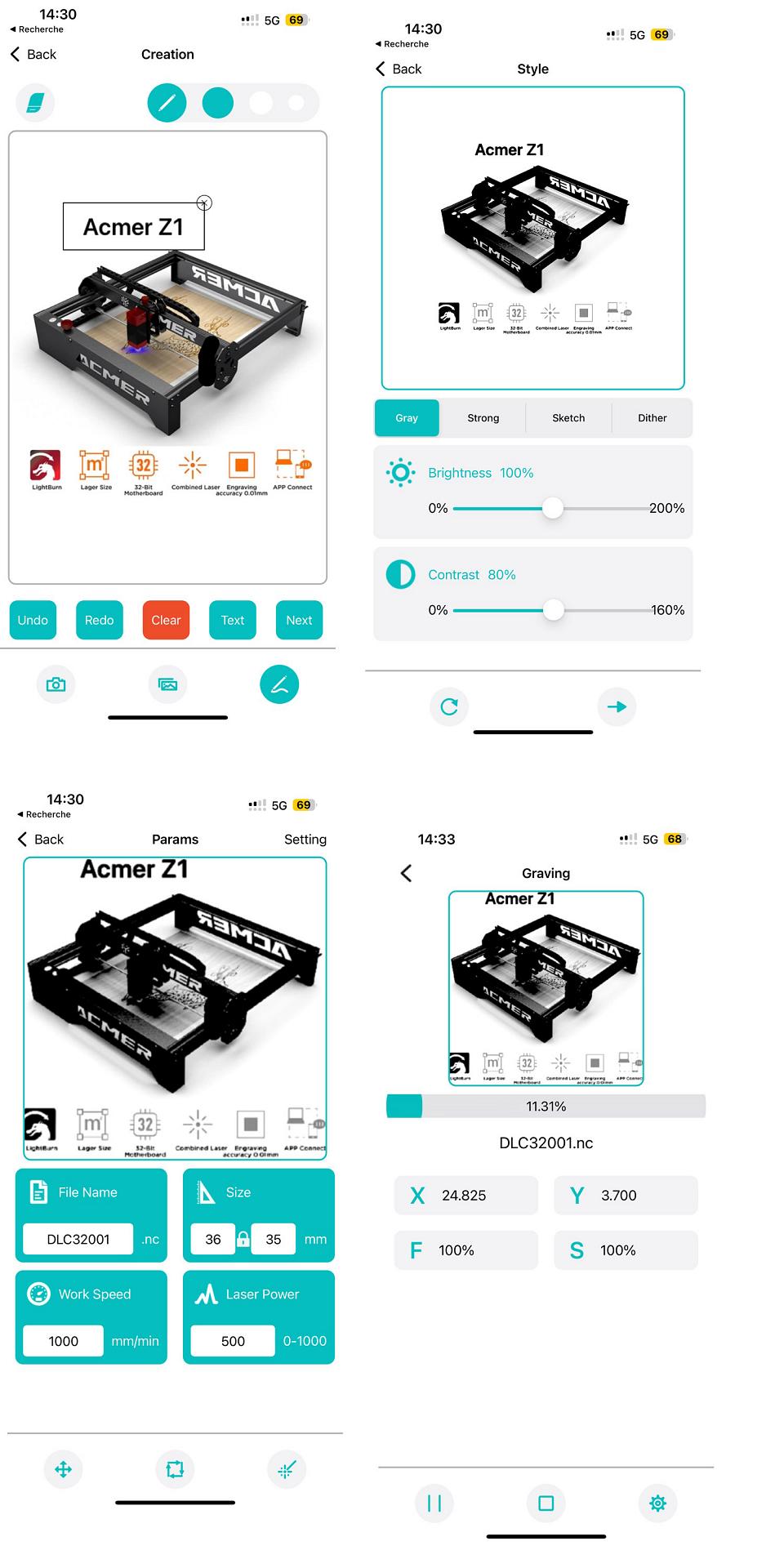

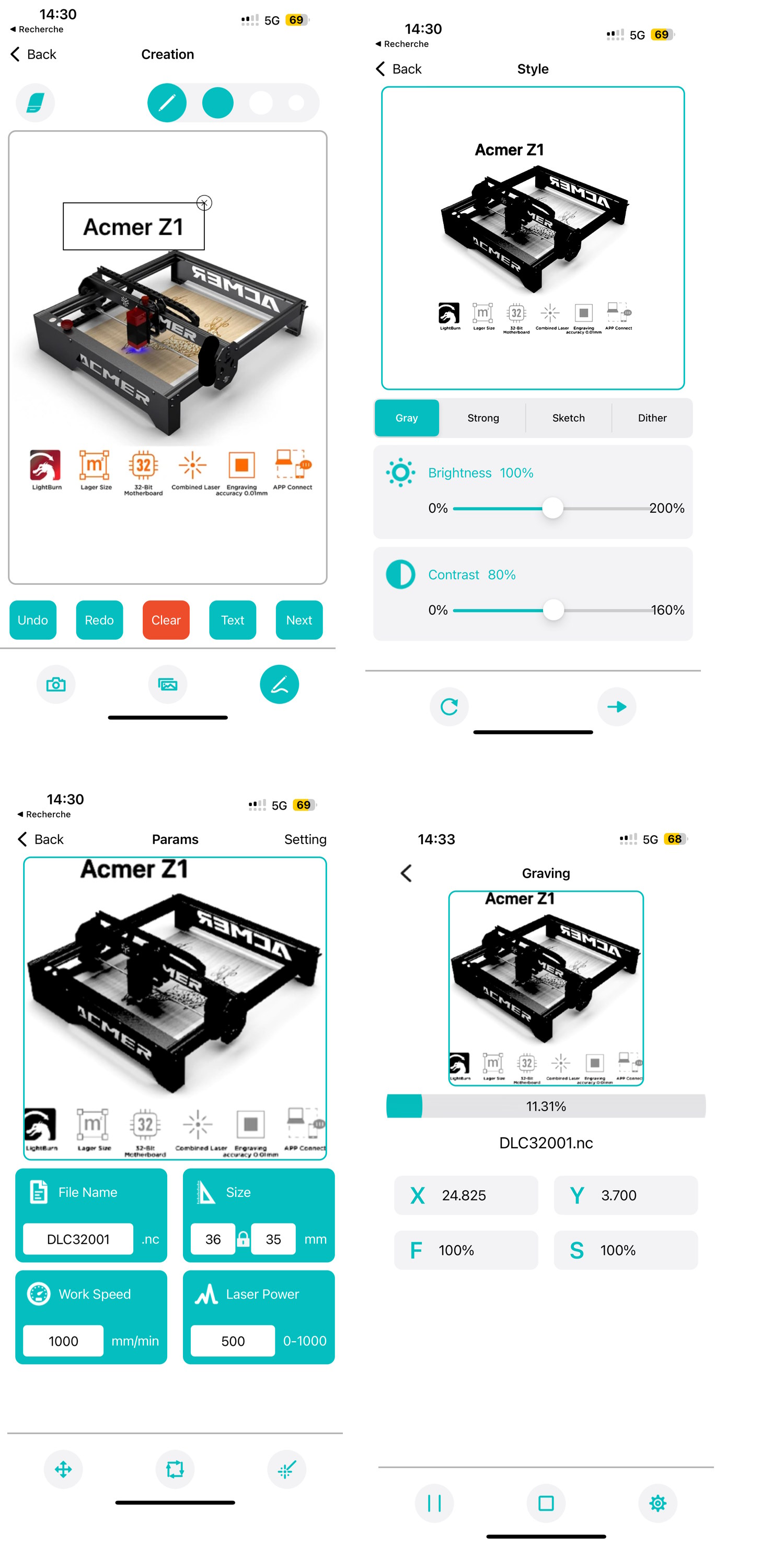

L’application mobile MKSLASER

L’application fonctionne en WIFI Direct ou via votre réseau. La mise en œuvre est alors assez technique.

ACMER P1, Sécurité : 4/5

Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires.

Le premier dispositif de sécurité, c’est vous !

• Ne pas tenter de graver n’importe quoi. Un laser brule à 1000 degrés sur une petite zone et peut donc provoquer des flammes si le faisceau vient à rester trop longtemps sur un matériau inflammable.
• La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. La quasi-totalité des machines protège le faisceau de sa tête via un bouclier qui limite les risques. Par sécurité, utilisez des lunettes spéciales fournie ou mettez votre appareil dans un caisson.
• Gardez en vue votre machine. Ne laissez pas un travail se faire sans votre supervision.
• Prenez garde aux fumées. Utilisez ce type de machine dans un lieu aéré, garage, atelier.

Pour revenir à la ACMER P1, son niveau de sécurité est bon

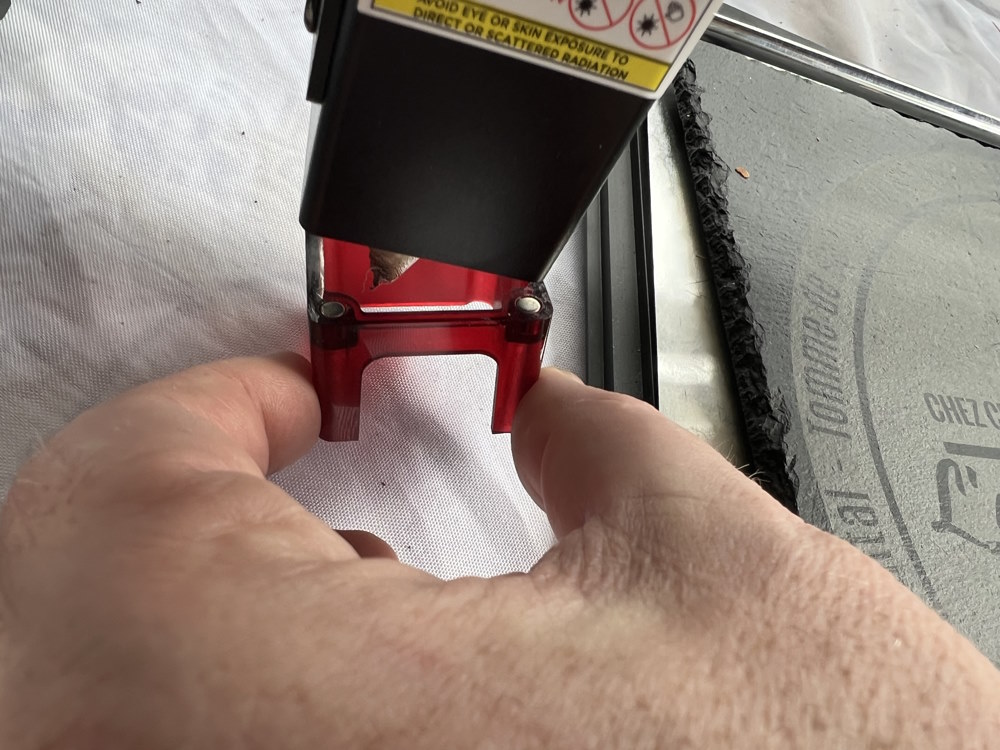

Le bouclier magnétique

• Le laser est bien protégé en bas par un bouclier qui filtre la lumière. Il est magnétique.

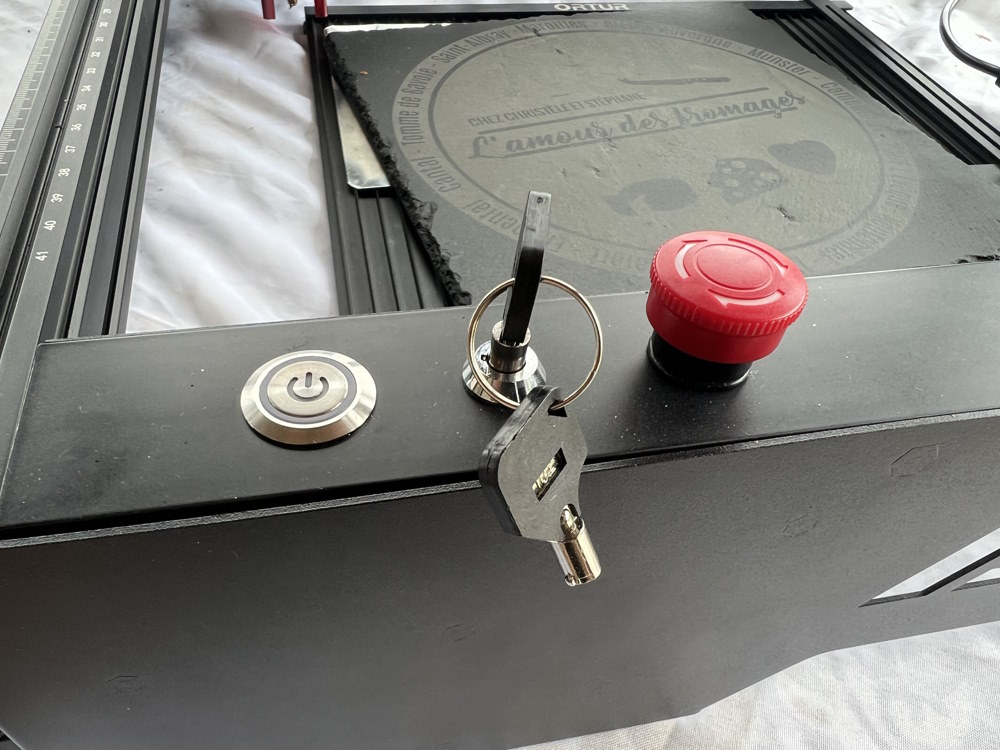

La sécurité est de bon niveau

• La machine dispose d’un bouton d’arrêt d’urgence pour facilement l’arrêter. Il y a aussi une clé pour empêcher son usage.

• La ACMER P1 est équipée d’un gyroscope qui coupe le laser si elle vient à chuter avec un angle supérieur à 30°

ACMER propose un caisson démontable à son catalogue pour encore plus de sécurité.

ACMER P1, Performance Laser en gravure 3/5

J’ai utilisé mon fichier benchmark 10 watts pour juger de la puissance du laser.

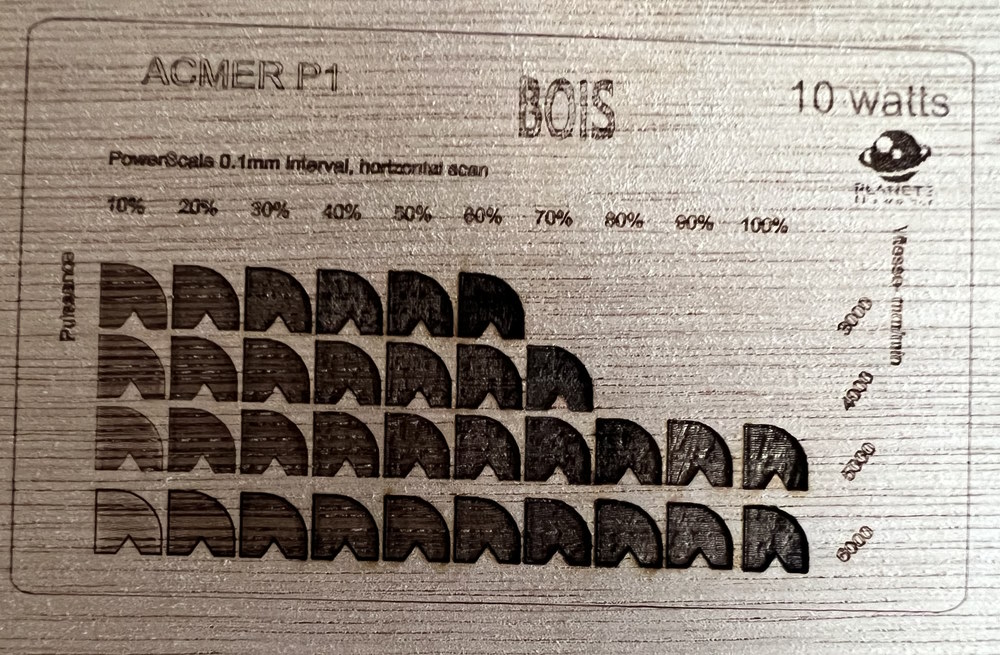

La gravure sur bois est satisfaisante

Le laser est moins puissant que mes autres modèles 10 watts qui brûlent beaucoup plus mon contreplaqué.
Ce problème est à relativiser en raison de la vitesse maximale de la machine. La P1 est limitée à 10 000 mm/min et à cette vitesse un bois peu dur va correctement être gravé.

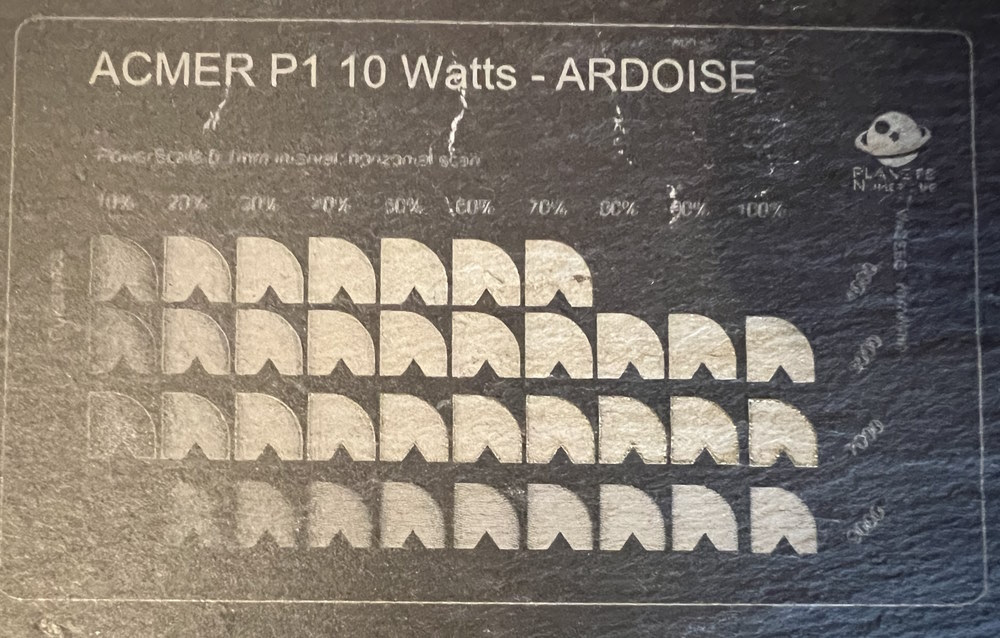

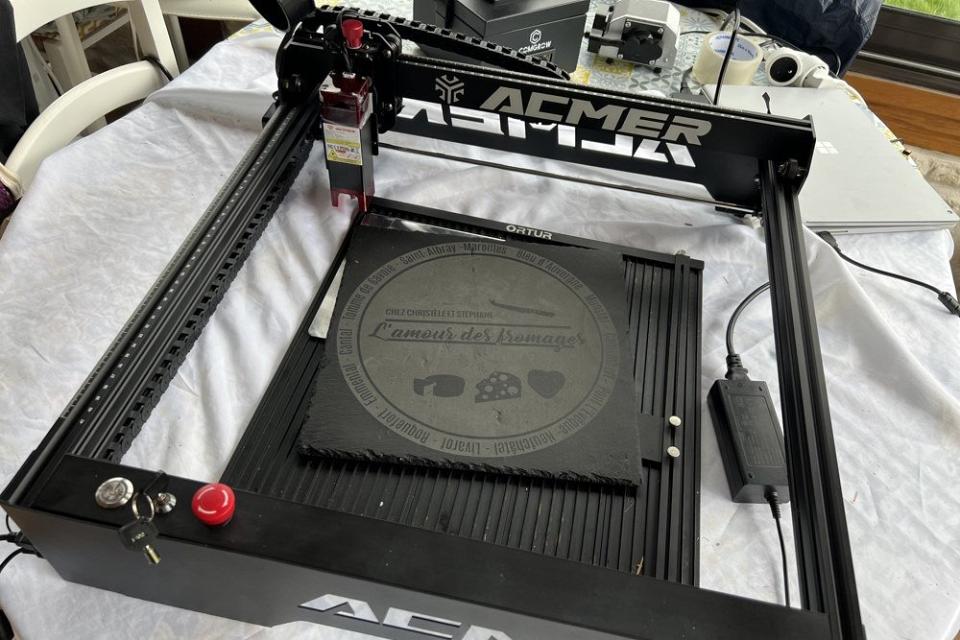

La gravure d’ardoise se fait à bonne vitesse (10000 mm/min)

Même conclusion niveau ardoise. La puissance est moindre que dans mes autres machines qui font jaunir la surface. De nouveau, ce n’est pas un critère important, car vous pourrez utiliser la pleine vitesse de la machine avec un bon résultat.

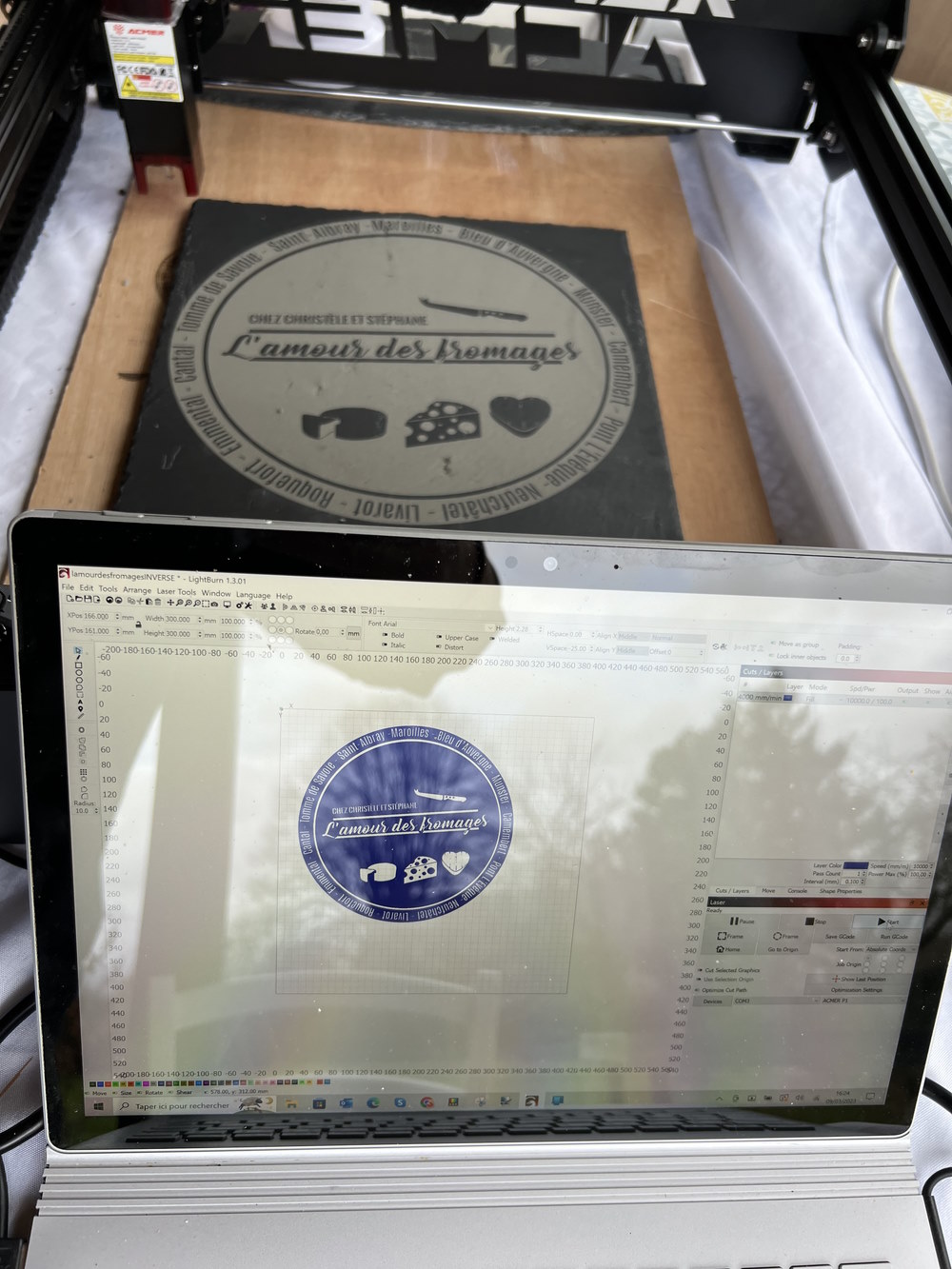

Comptez une heure de gravure pour ce projet

ACMER P1, Performance Laser en découpe : 2,5/5

Une machine laser 10 W est intéressante si vous avez des projets de découpe de bois.

J’ai effectué des tests sans et avec le pré équipement « air assist » de la machine, le tout sur contreplaqué de 5 mm.

Sans air assist le bois est taché, mais la performance est acceptable. Mes autres machines arrivent à découper en 3 passes au moins quatre carrés. Ici, c’est trois.

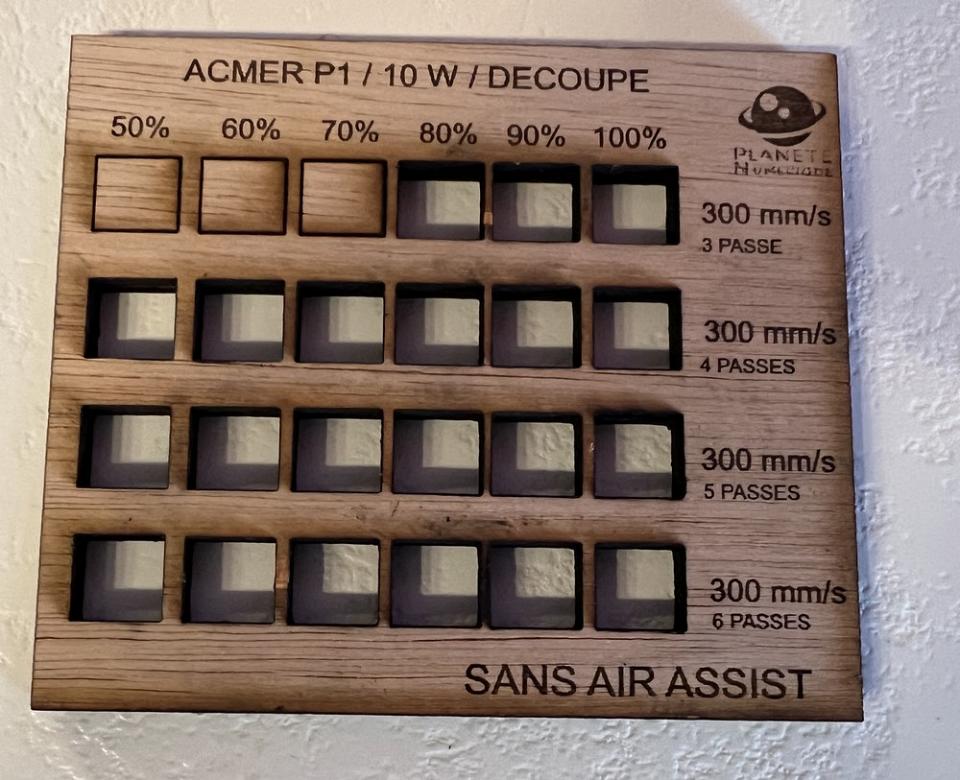

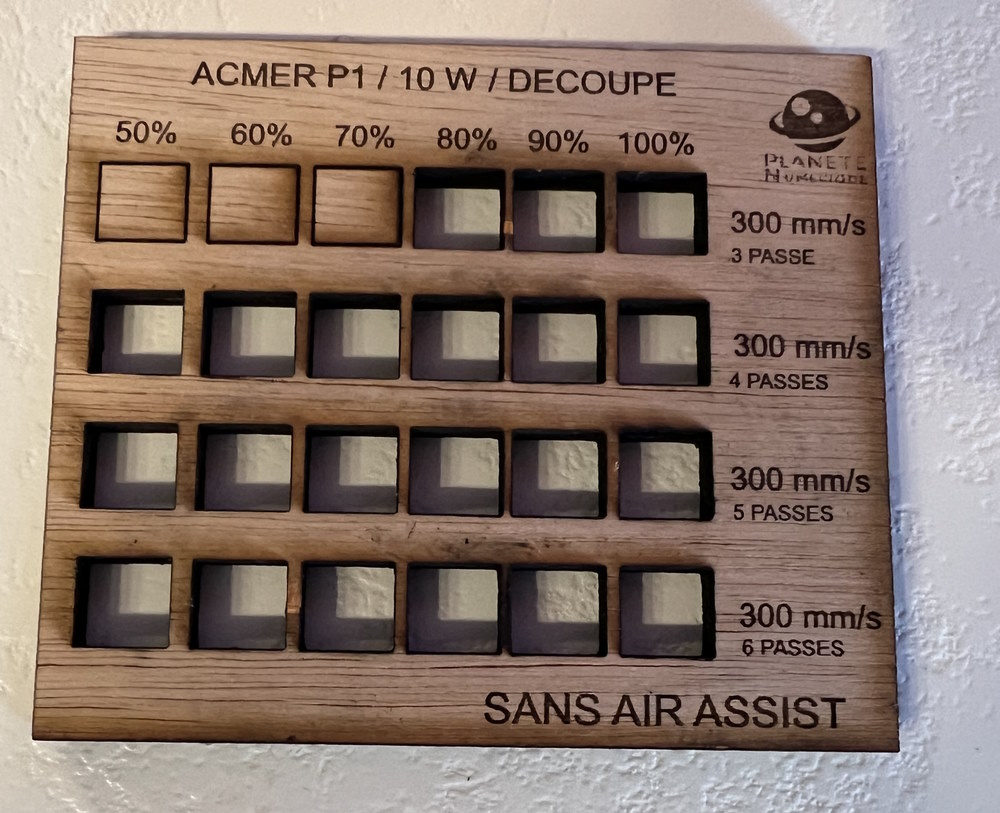

Sans Air Assist il y a possibilité de découper des bois tendres

Par contre une fois raccordée le Air Assist c’est mauvais alors que le système est censé améliorer la combustion et évacuer les fumées.

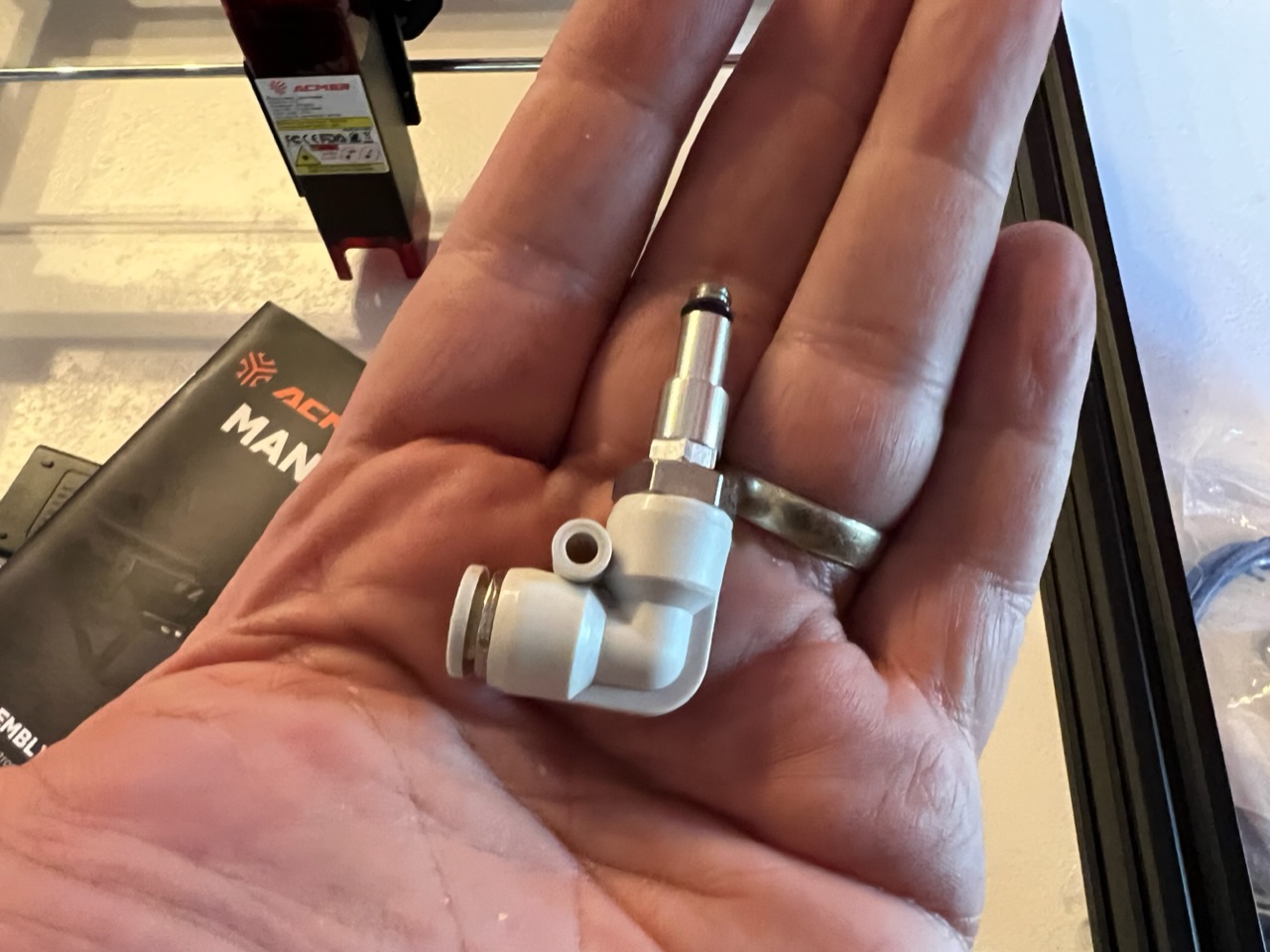

L’adaptateur pré équipement Air Assist à utiliser avec votre pompe

Je n’ai pu commencer à couper le bois qu’à partir de cinq passes. Mes autres machines, à commencer par la Ortur Laser Master 3 (le test), benchmark de la catégorie, coupent dès deux passes.

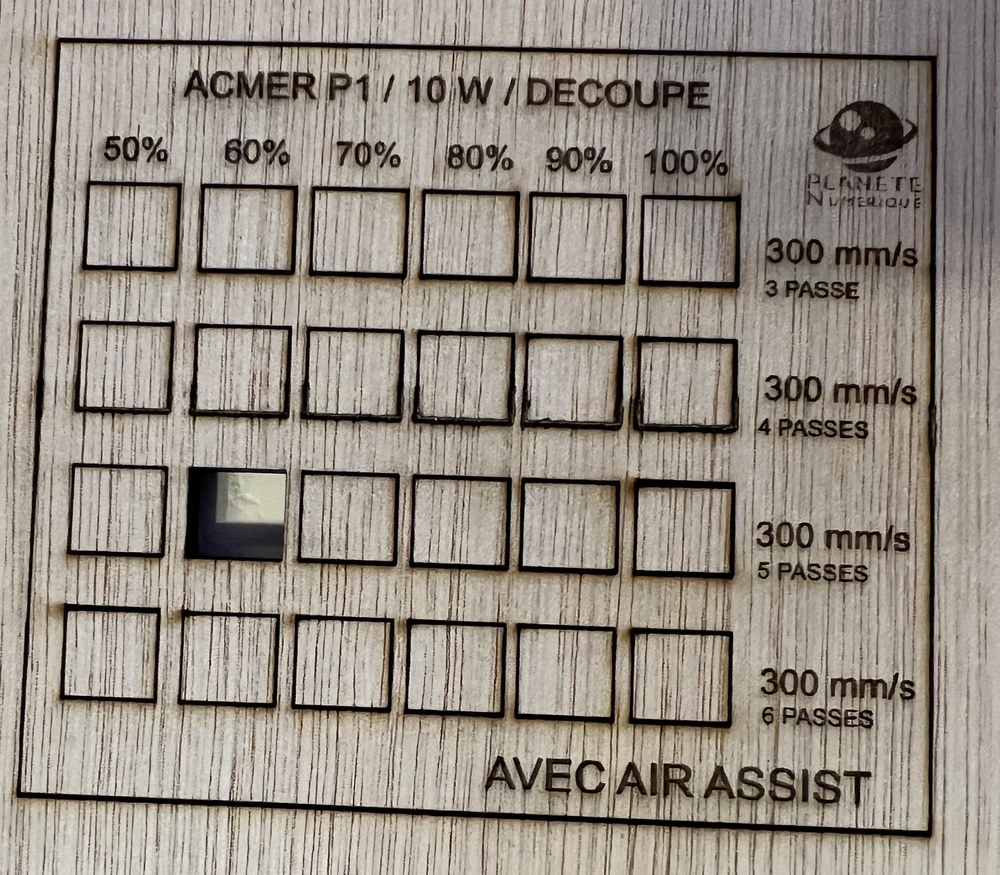

Découpe avec Air Assist.... Pas terrible

Le besoin d’être extrêmement précis lors de la focalisation et de travailler avec des bois parfaitement plats est majeur sur cette machine.

ACMER P1, Évolutivité et options : 3/5

ACMER propose quelques accessoires pour ses graveuses Laser sur le site officiel : https://acmer3d.com/

• Une pompe pour le Air Aisist intégré
• Un caisson universel démontable.
• Un Rotary Roller pour graver des surfaces cylindrique
• Un support nid d’abeille pour aider à la découpe.

ACMER P1, retour d’expérience : 3,5/5

Je dois tout d’abord parler d’un problème majeur que j’ai rencontré sur ma machine. Le mouvement du moteur en Y était inversé.

J’ai dû le modifier dans le firmware via les paramètres machines GRBL. j’ignore si je suis le seul. Au cas où je vous place la recopie d’écran de ces paramètres interne de la machine que vous pouvez facilement modifier via LaserGrbl ou Lightburn.

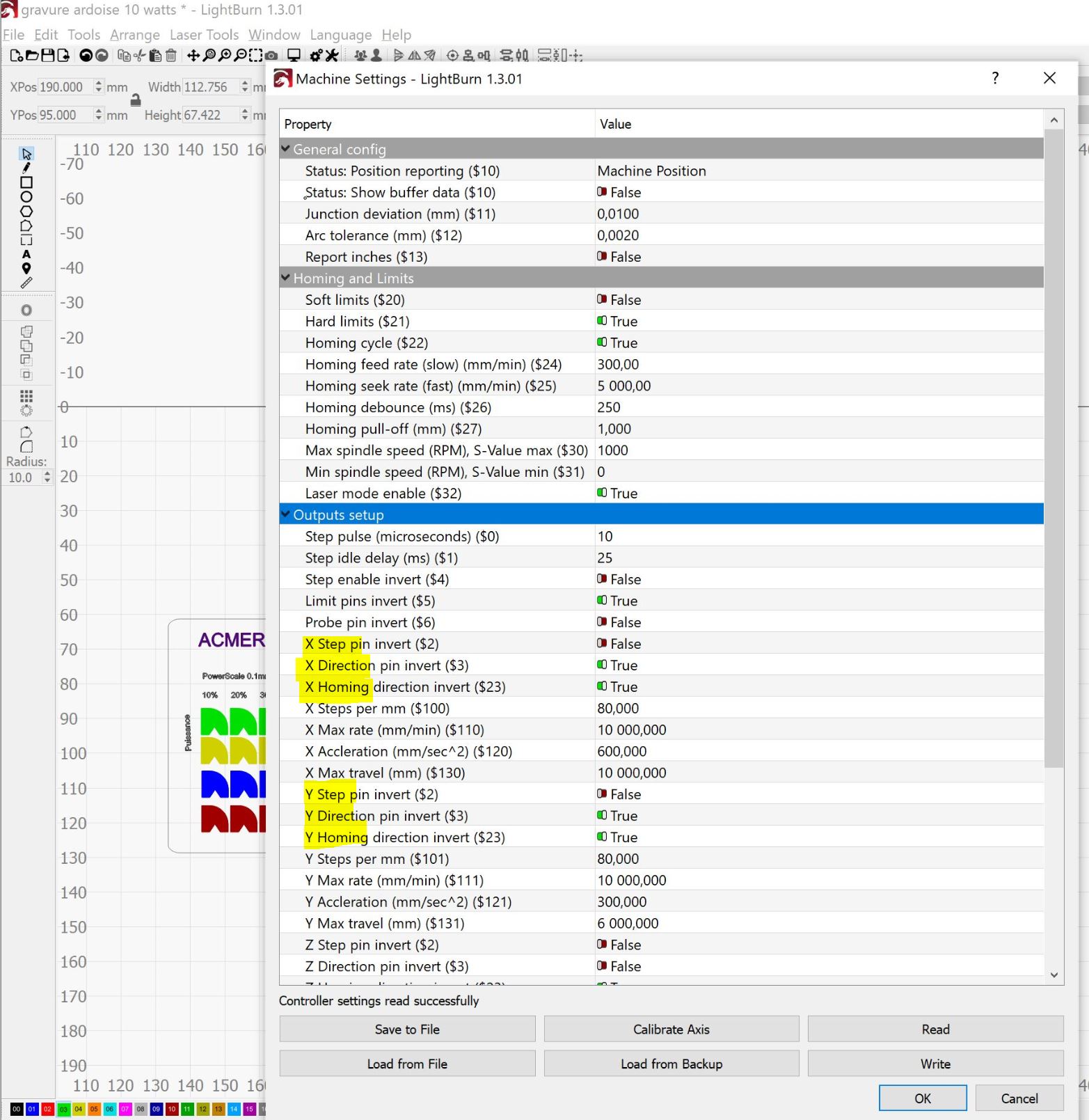

En cas de déplacements incorrects, vérifiez ces paramètres dans le firmware GRBL

Si vous êtes habitué avec une autre machine, le fait que le point d’origine est ici en haut à gauche est perturbant. J’ai du modifier des projets Lightburn existants car des écritures étaient inversées.

Hormis ce souci, la machine est simple et fiable à utiliser. Le système de réglage en hauteur de la tête est facile.
La ventilation de la tête de gravure est peu bruyante

ACMER P1, Prix, disponibilité : 3,5/5

La ACMER P1 est machine de gravure laser correcte dans le segment des 10 W. Elle est de conception sérieuse avec des capteurs end-stop et un bon niveau de sécurité.
Toutefois, elle n’est pas performante en découpe et si vous cherchez cette fonctionnalité, orientez-vous sur d’autres modèles 10 watts.

Si cependant vous voulez avant tout graver, c’est un produit au rapport qualité prix honnête.

Niveau distribution, la marque ACMER est correctement référencée.

Critère	Note	Coeff	Total
Emballage & assemblage	3,5	1	3,5
Conception générale	4	2	8
Sécurités	4	3	12
Logiciel	4	2	8
Performance Laser en gravure	3,5	3	10,5
Performance en découpe	2,5	2	5
Retour d’expérience	3,5	3	10,5
Evolutivité et options	3	1	3
Prix, disponibilité	3,5	3	10,5
Total	71/100
