ATEZR P5 en test, une graveuse Laser 5 watts sérieuse pour débuter
Si vous ne connaissez pas la gravure Laser, je vous engage à lire mon guide de démystification.
La graveuse laser ATEZR P5 est une machine de gravure que l’on doit, par son prix sous les 300€ et sa puissance de 5 watts, qualifier d’entrée de gamme supérieure en 2023.
Alors que les machines de puissance 20 watts et supérieure arrivent sur le marché, il n’en reste pas moins intéressant de continuer d’avoir une offre plus économique. Il y a moins de deux ans, une telle graveuse laser aurait été qualifiée de haut de gamme.
Il faut de telles machines pour continuer à démocratiser la gravure Laser. Même si 2023 va voir des machines de gravure/découpe pour le grand public de plus en plus puissante > 20 watts, il n’en reste pas moins possible de créer et se faire plaisir avec des machines plus modestes.
C’est quand ce contexte que je vous teste ici la ATEZR P5, une machine de gravure Laser 5 watts récemment mise sur le marché et vendue en direct par le constructeur.
Acheter la ATEZR P5
La machine de gravure Atezr P5 est vendue uniquement en direct sur le site de la marque. Son prix à date de cet article est de 283€.
Le site ATEZR P5
La fiche technique de la ATEZR P5
Voici la fiche de synthèse de présentation de la graveuse Laser ATEZR P5.
| Caractéristique | Valeur |
|---|---|
| À Assembler | Oui < 30 minutes |
| Taille machine | 644mm*680mm*168mm |
| Taille Gravure | 430mm*430mm |
| Surface extensible | Oui |
| Règle sur profilé | Non |
| Voyants de fonctionnement | Oui sur le bouton |
| Puissance Laser | DIODE 5-7 w |
| Diamètre du spot | 0,06*0,06 |
| Focale | Fixe |
| Distance Focale | 40 mm |
| Réglage Focale | manuelle |
| Vitesse maximale | 24,800 mm/min |
| Carte mère | 32 Bits |
| Système Embarqué | GRBL |
| Capteur fin de course | Oui |
| Interfaces de connexion | Wi-Fi, USB, utilisation hors ligne |
| Contrôleur Hors ligne | Via application mobile ou contrôleur |
| Bouton arrêt urgence | Oui |
| Capteur flamme | Non |
| Capteur Mouvement | Non |
| Autre sécurité | Non |
| Air Assist | Oui, pré-équipement |
| Pilotage via application mobile | Oui |
| Logiciels compatibles | LaserGRBL, Lightburn, Mobile |
| Accessoires/consommables | Lunettes, consommables de test |
| Options | Caisson, Rotary Roller, pompe, kit extension |
| Meilleur prix vu | 283€ |
ATEZR P5, Emballage et montage : 4/5
Toutes les machines de gravure Laser sont livrées en kit pour des raisons logistiques. Il faut donc procéder à un montage plus ou moins simple selon les modèles.

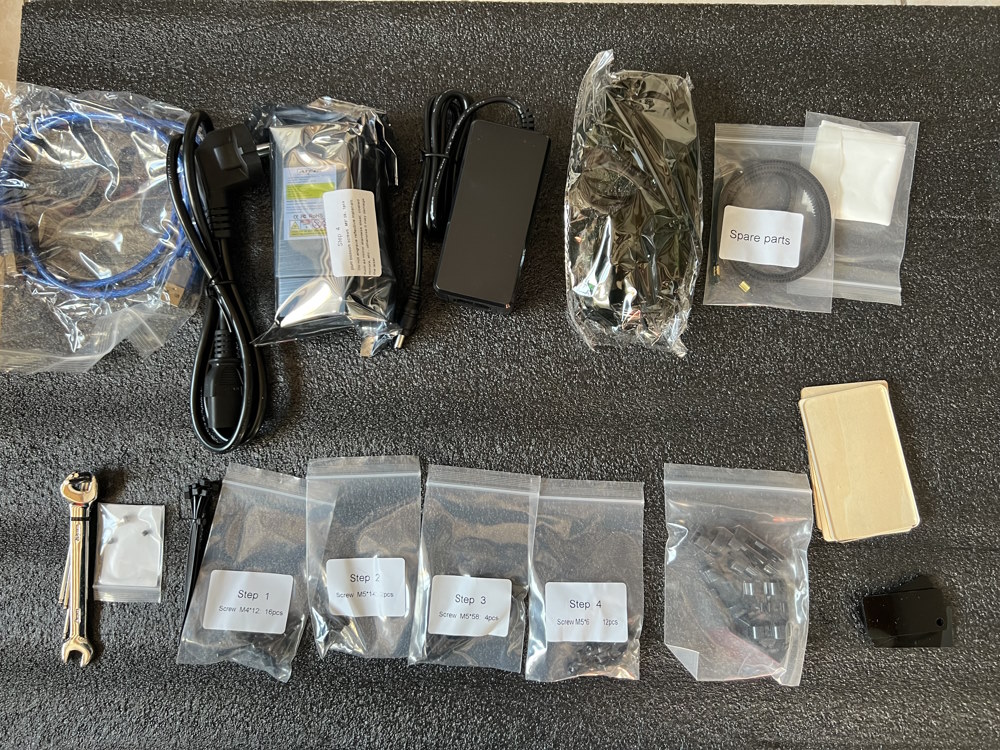

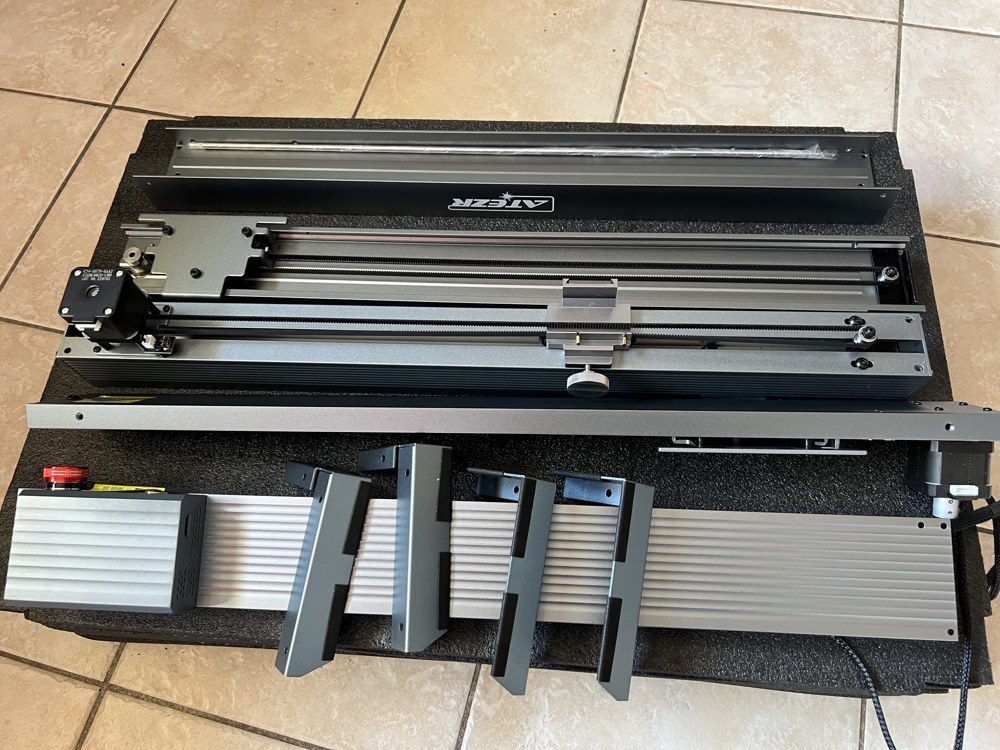

Dans le cas de la machine de gravure Laser ATEZR P5, vous recevez un carton avec l’ensemble des pièces bien emballées. Il y a les outils, quelques échantillons de bois, une plaque métallique et des lunettes. Le fabricant offre même quelques pièces de rechange comme une courrois, ce qui est toujours intéressant à posséder.

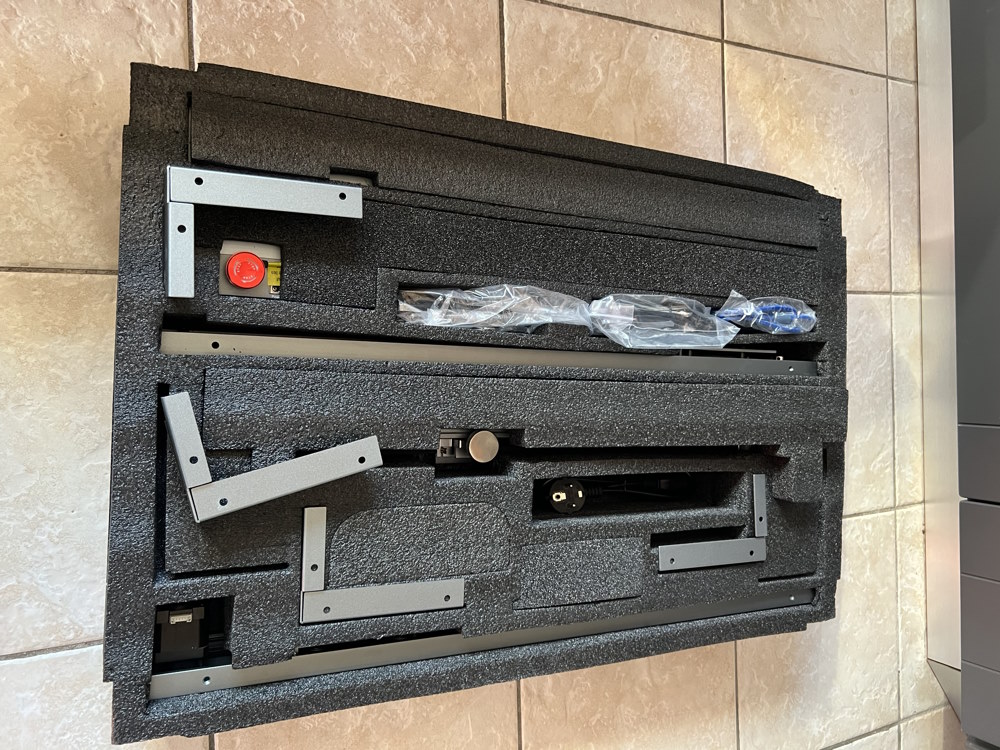

- Tout est bien protégé dans l’emballage
- Les principaux modules sont déjà assemblés au sortir du carton
- La visserie / outils
La ATEZR P5 est parmi les plus simples à monter que j’ai eu entre les mains.

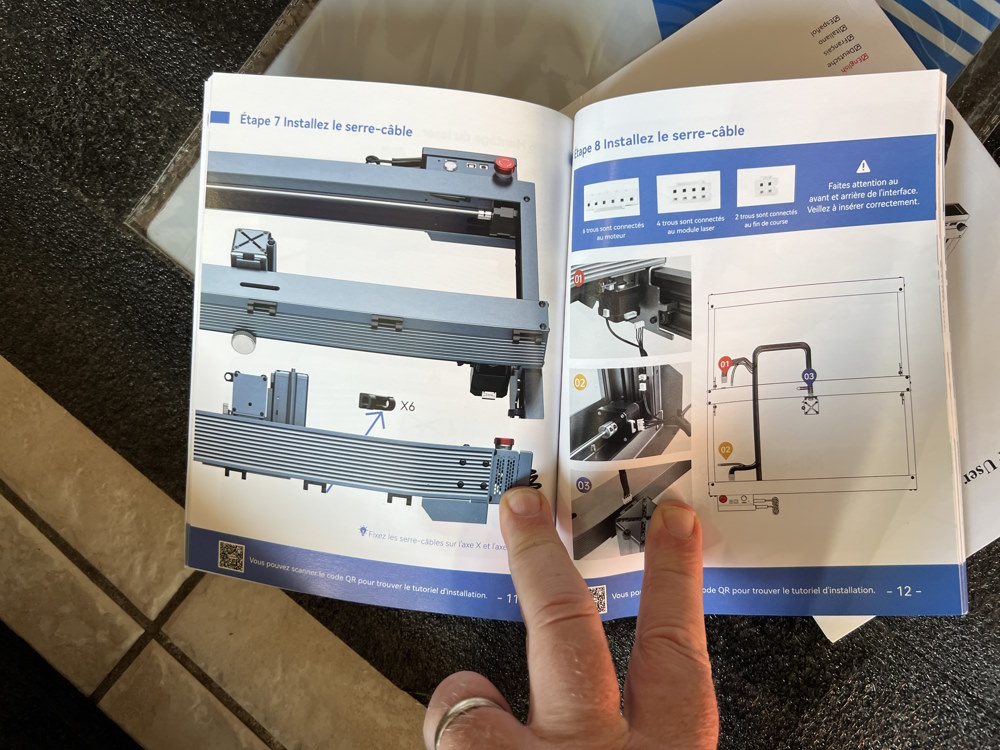

- Le manuel est de bonne qualité
Le manuel papier explique en 8 étapes, dans notre langue et avec de bons dessins expliquant comment procéder.

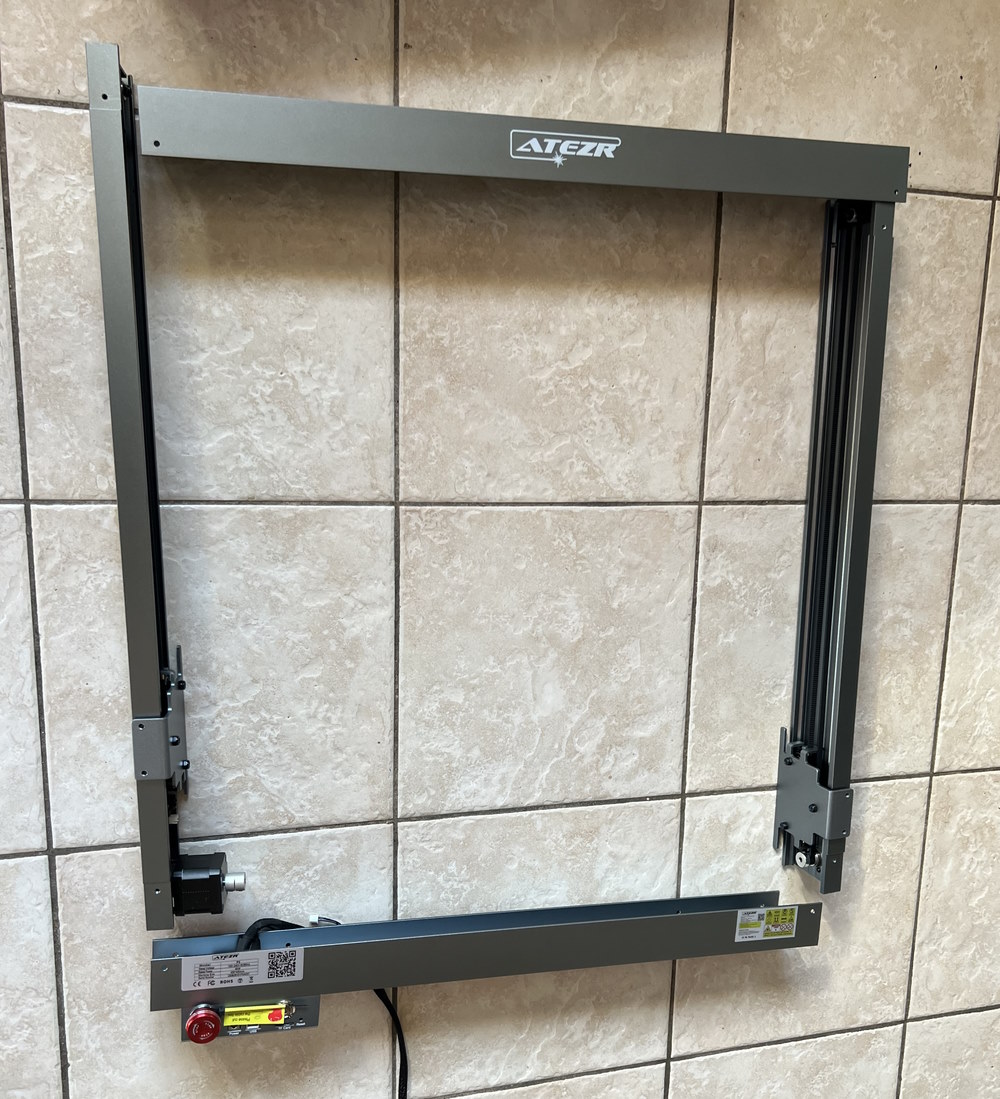

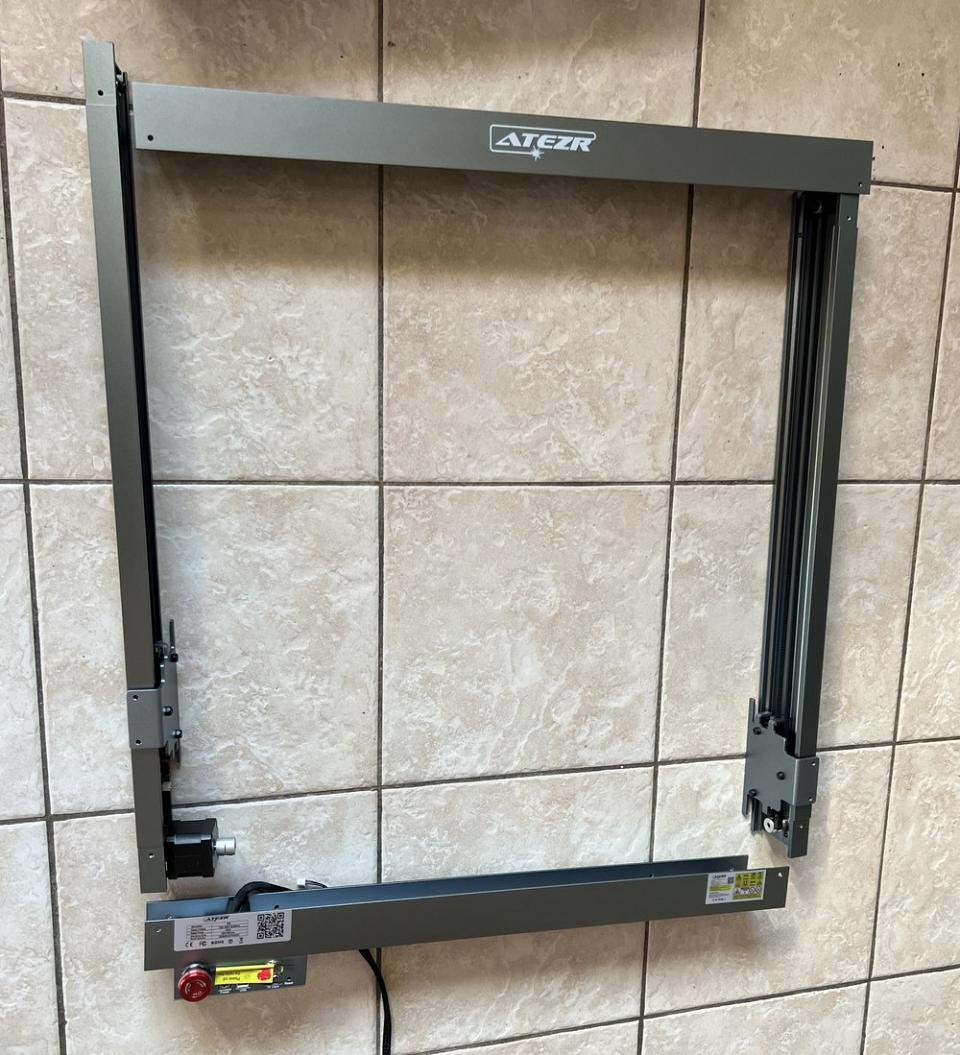

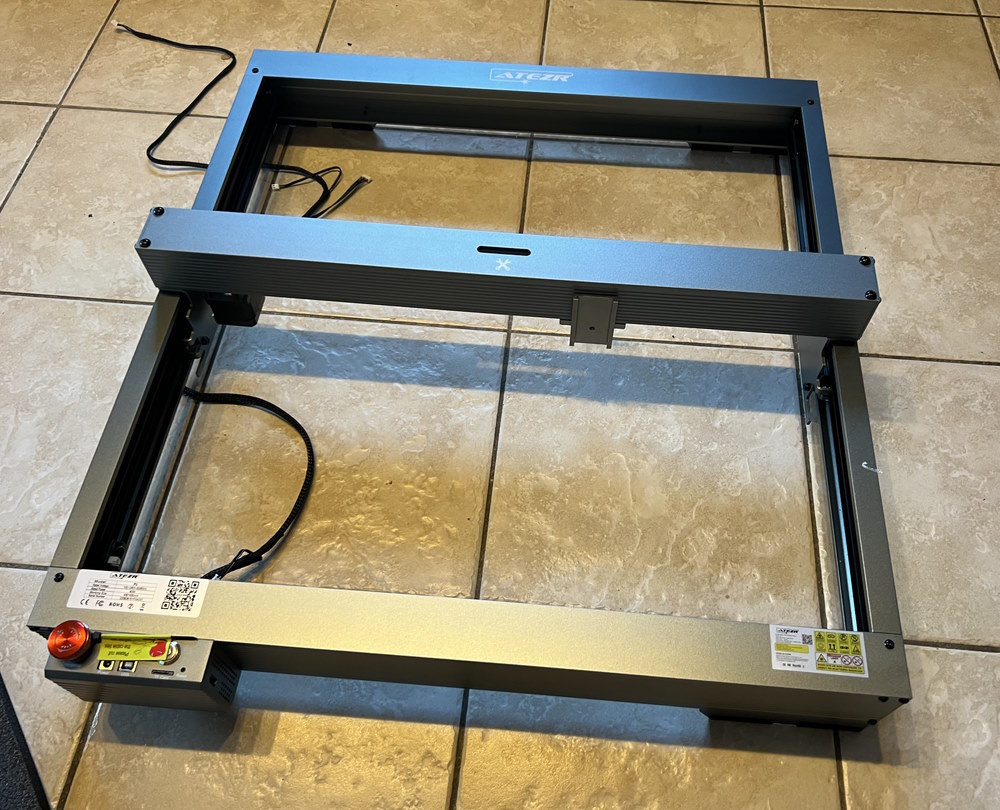

Assemblage des 4 profilés principaux. Ce sont des morceaux complets avec à l’avant le bloc de contrôle déjà fixé.

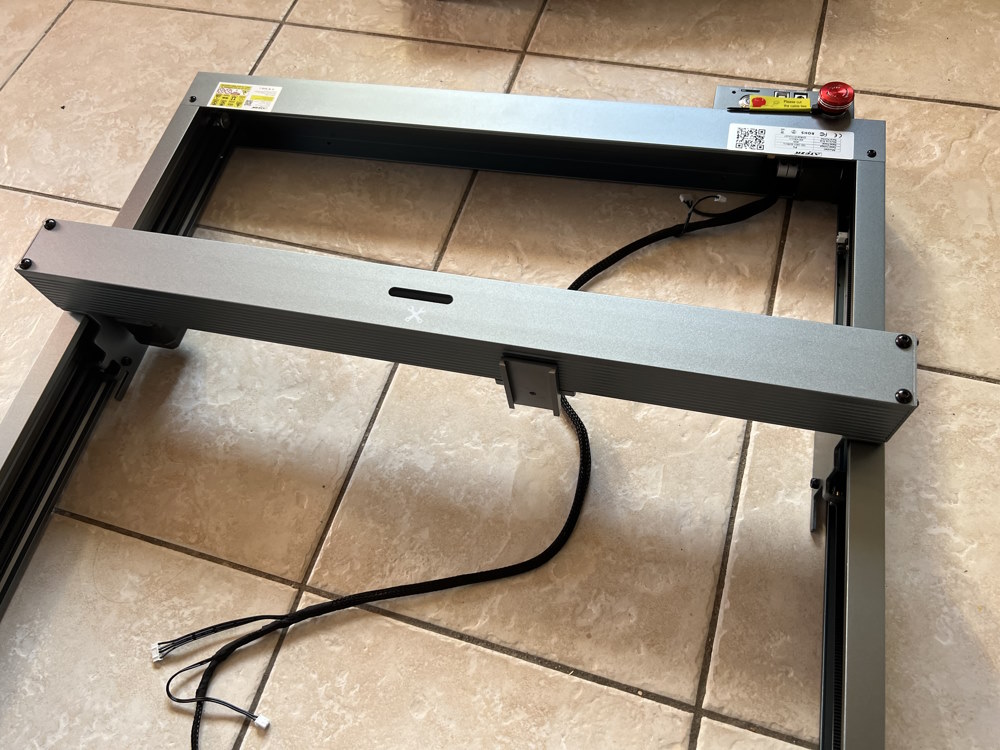

Fixation de l’axe X. Il est déjà complétement assemblé. Aucun besoin de passer des courrois.

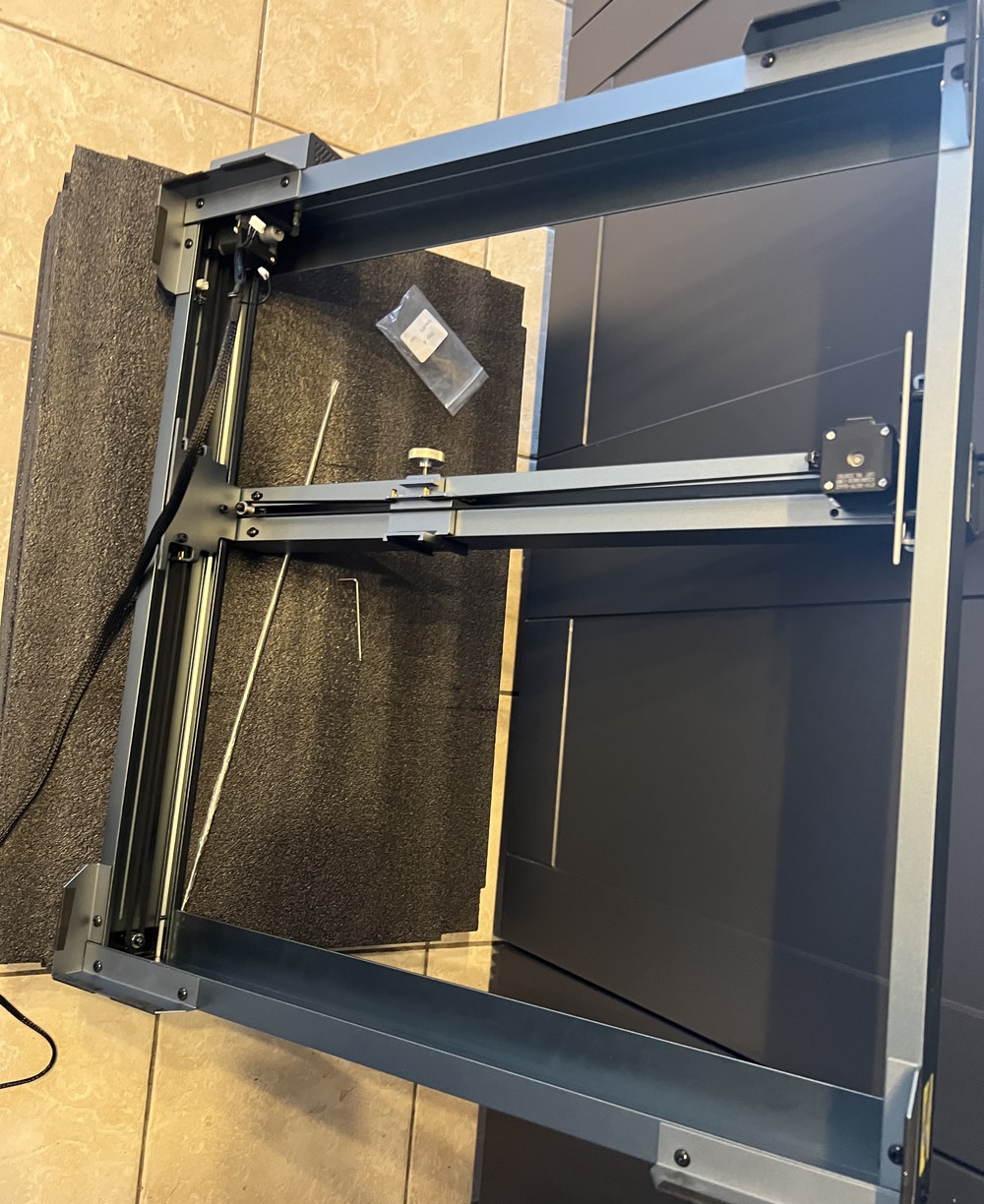

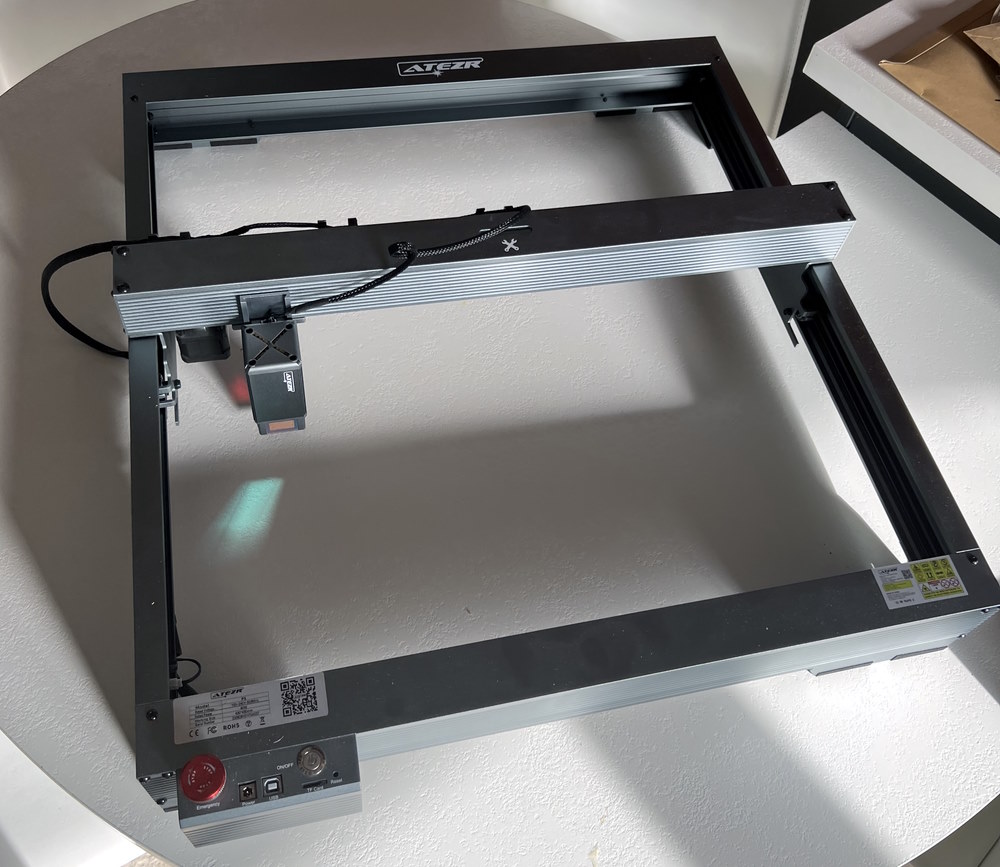

Vissage des pieds, raccordement des câbles, fixation de la tête laser
- Une fois assemblée, elle est plutôt imposante
ATEZR P5, conception générale : 4/5
La ATEZR P5 n’est pas une machine conçue à l’économie.
Elle profite d’un châssis maison élaboré très proche de celui des P10 et P20 de la marque vendues respectivement 2 et 4 fois plus cher.
J’ai été étonné par la qualité de l’intégration des différents composants qui surclasse beaucoup de compétiteurs
Avec des dimensions de 644 mm x 680 mm, la ATEZR P5 occupe beaucoup de place sur le plan de travail. Grâce à cela, elle peut offrir un large espace de gravure de 43 cm * 43 cm.

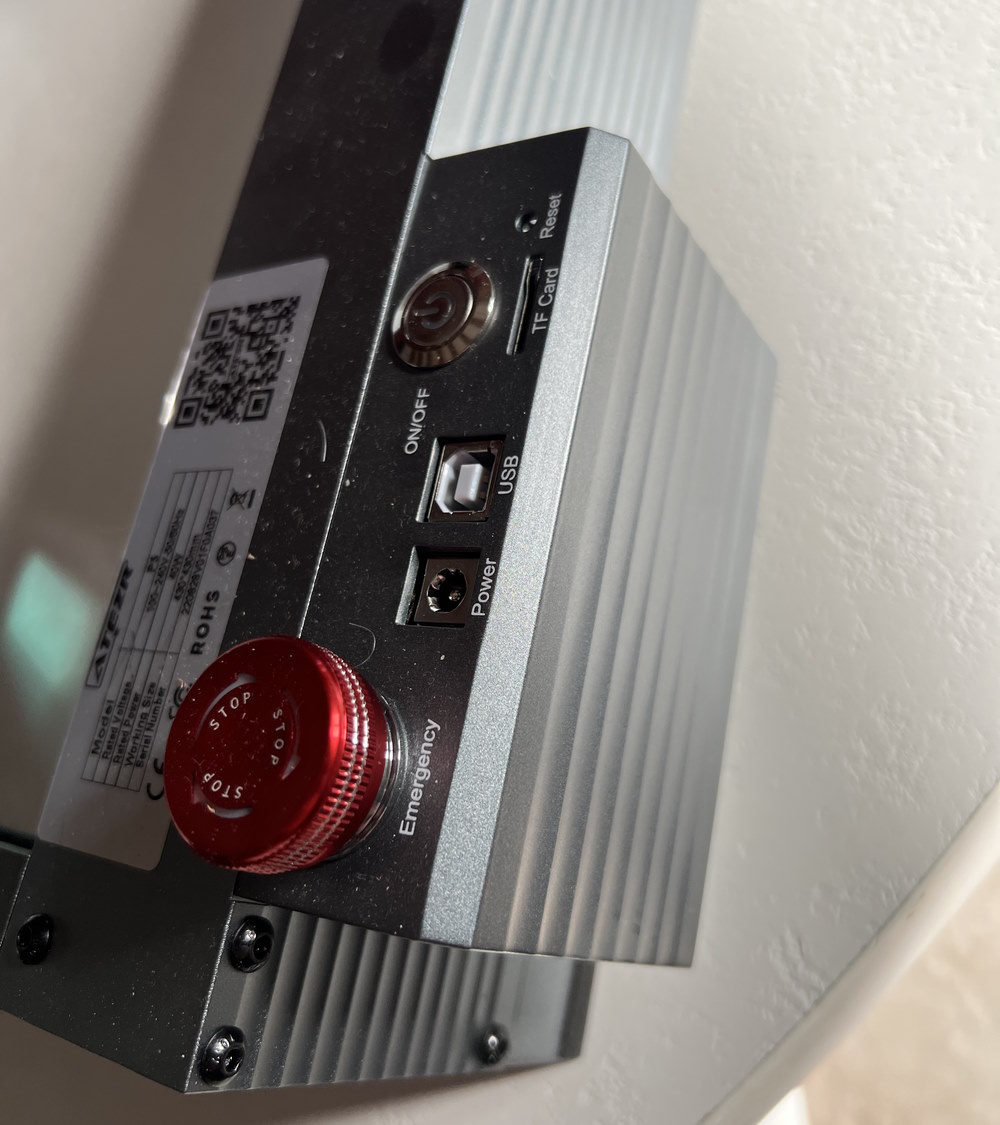

- Le bloc de contrôle ... du déjà vu chez Atomstack
Le bloc de contrôle / connectivité est placé à l’avant gauche. Avec ses branchement sur le dessus, il est symptomatique de l’usage d’une cartemère Makerbase comme beaucoup de compétiteurs (Sculpfun, AtomStack, TWO Trees, Longer, ...).

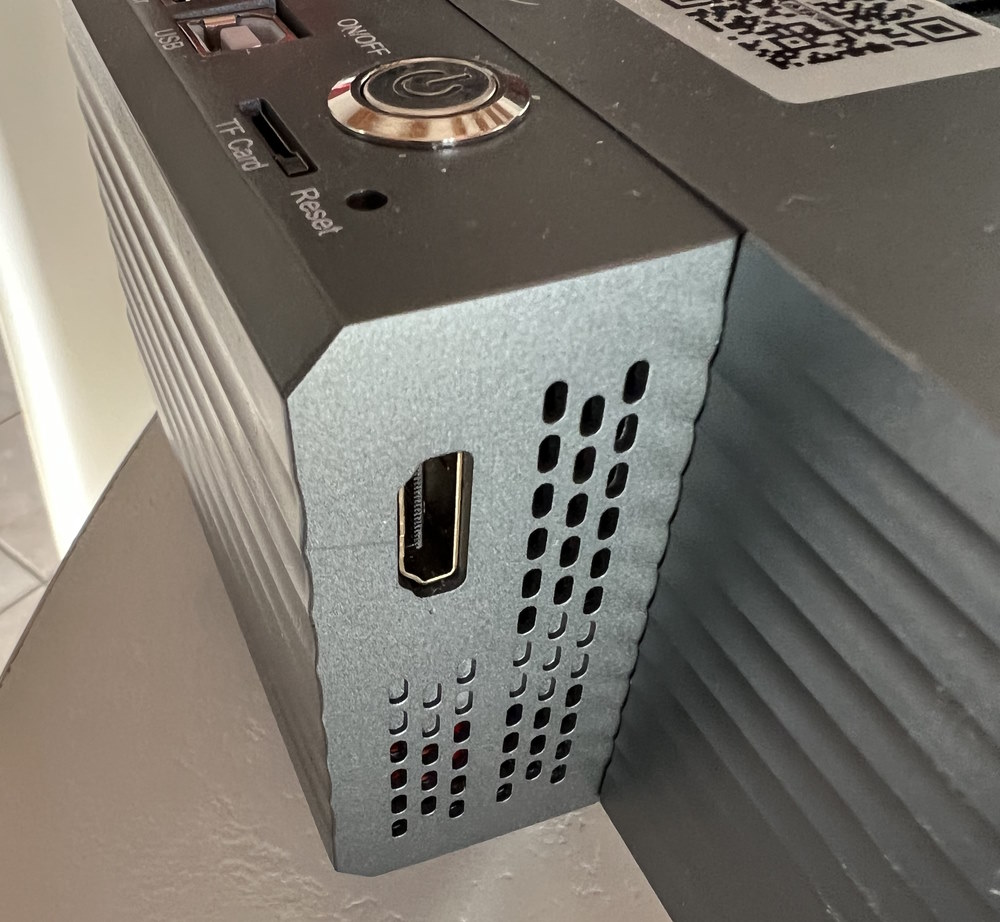

- Le port latéral HDMI sert au raccordement de l’écran externe (en option)
Ce bloc possède un bouton d’arrêt d’urgence, un lecteur de carte MicroSD ainsi qu’un port HDMI sur le côté. Ce dernier permet de raccorder un contrôleur tactile en option pour un usage hors ligne. Non livré avec mon modèle, j’ai pu raccorder celui de mon autre graveuse Atomstack S10 dessus qui fonctionne parfaitement. Preuve supplémentaire de la présence d’une électronique MKS standard.

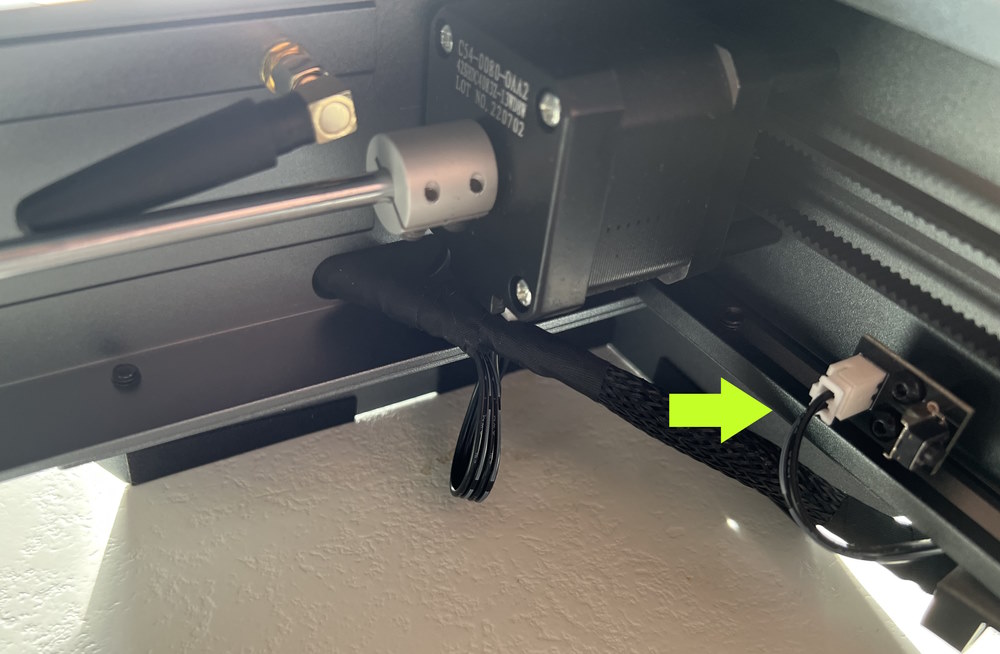

- La P5 est équipé de capteur de fin de course
Un des points fort de cette graveuse Laser économique est de proposer des capteurs fins de course physiques dès la sortie du carton. Ces end-stop permettent un positionnement précis lors de gravures avec Lightburn et empêchent d’envoyer la tête s’écraser sur les montants par mégarde.

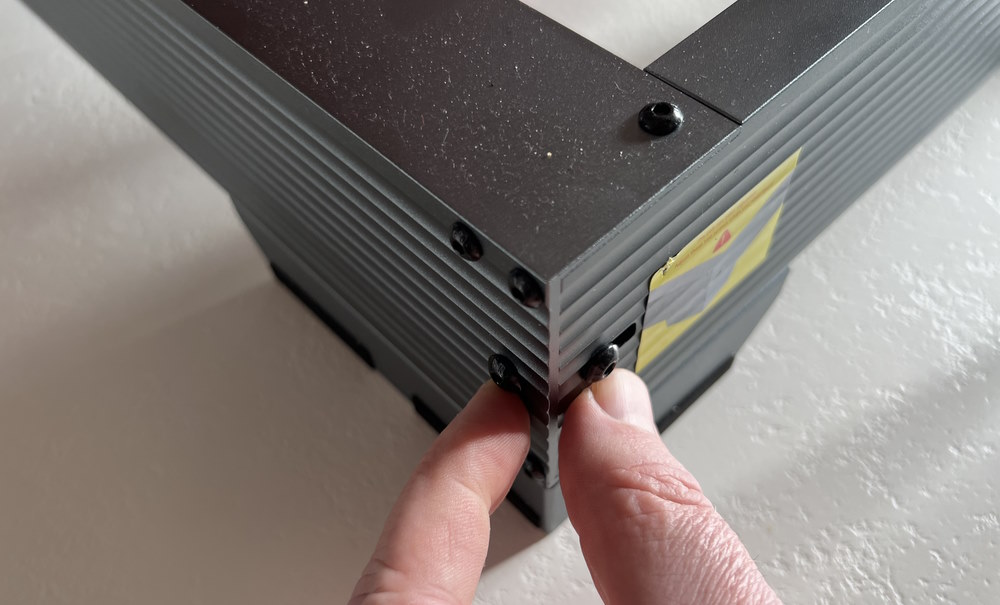

- Des réglages de tension de courroies aisés
J’ai aussi apprécié le réglage facile de tension des courroies qui n’est pas sans rappeler celui de chez Xtool.

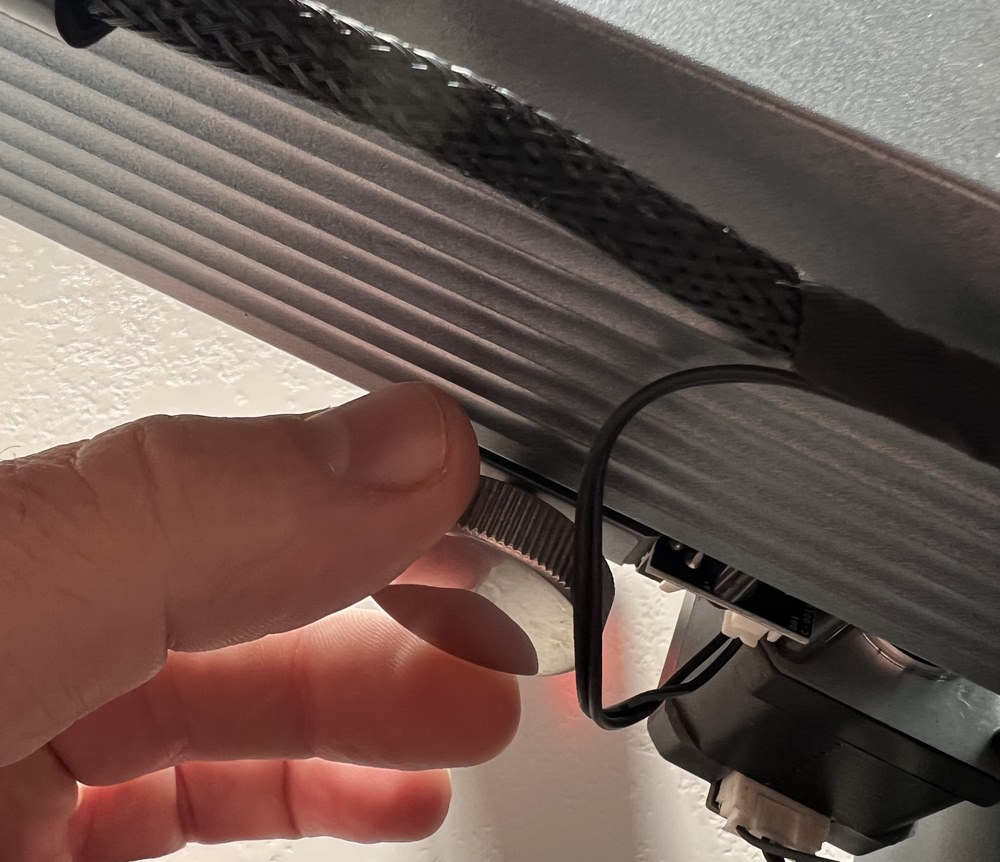

- Le système de réglage de hauteur de la tête est bien pensé
Et, que dire de celui de hauteur de la tête ! C’est enfin un système simple via une grosse molette facilement accessible à l’arrière.

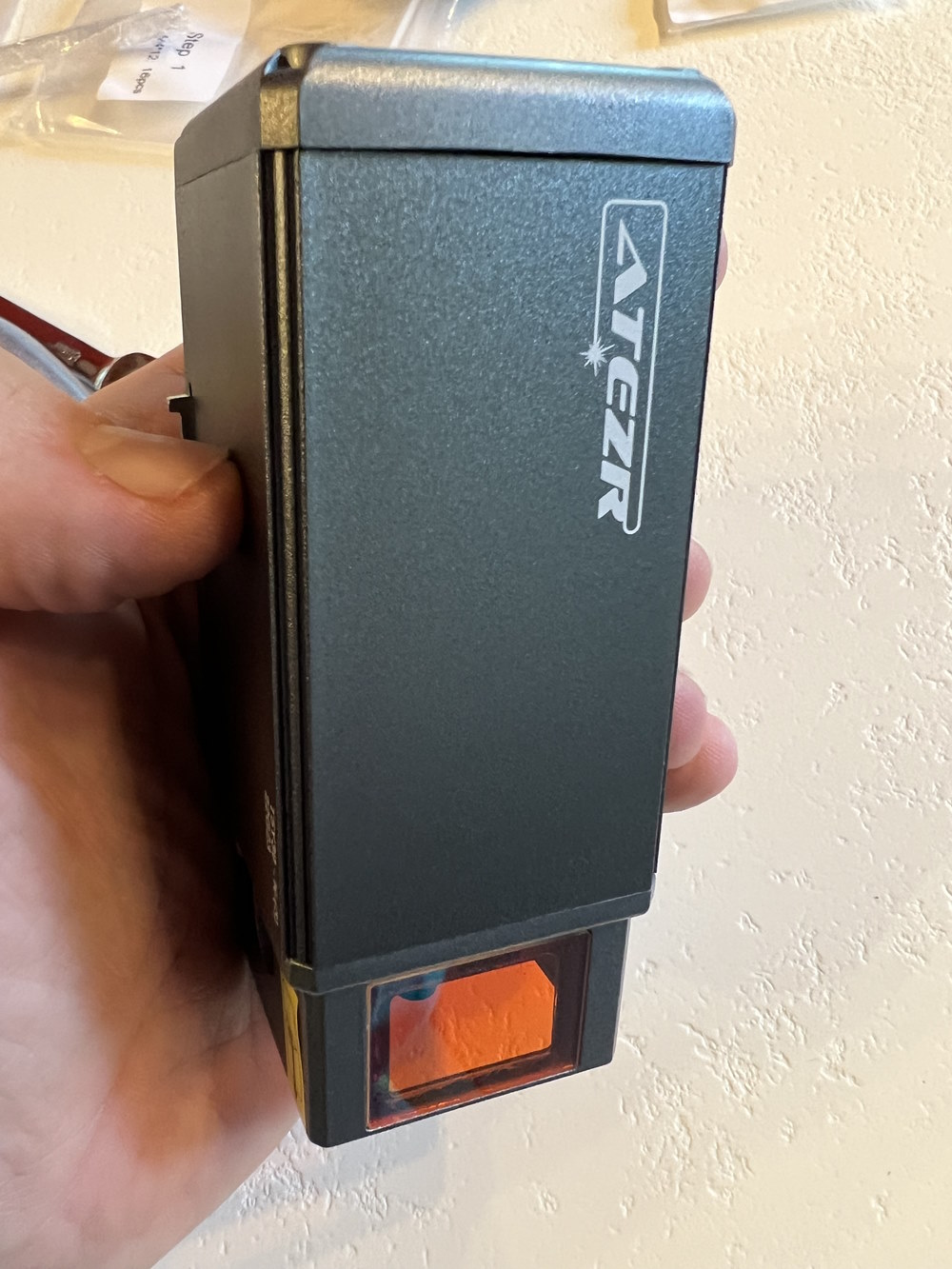

- La tête de gravure 5 watts
La tête de laser dispose d’une jauge relevable sur le côté pour se positionner précisément au-dessus de la surface à graver.
La tête laser fournie avec mon modèle est de puissance 5 watts. Elle dispose d’un bouclier pour protéger lors de la gravure.

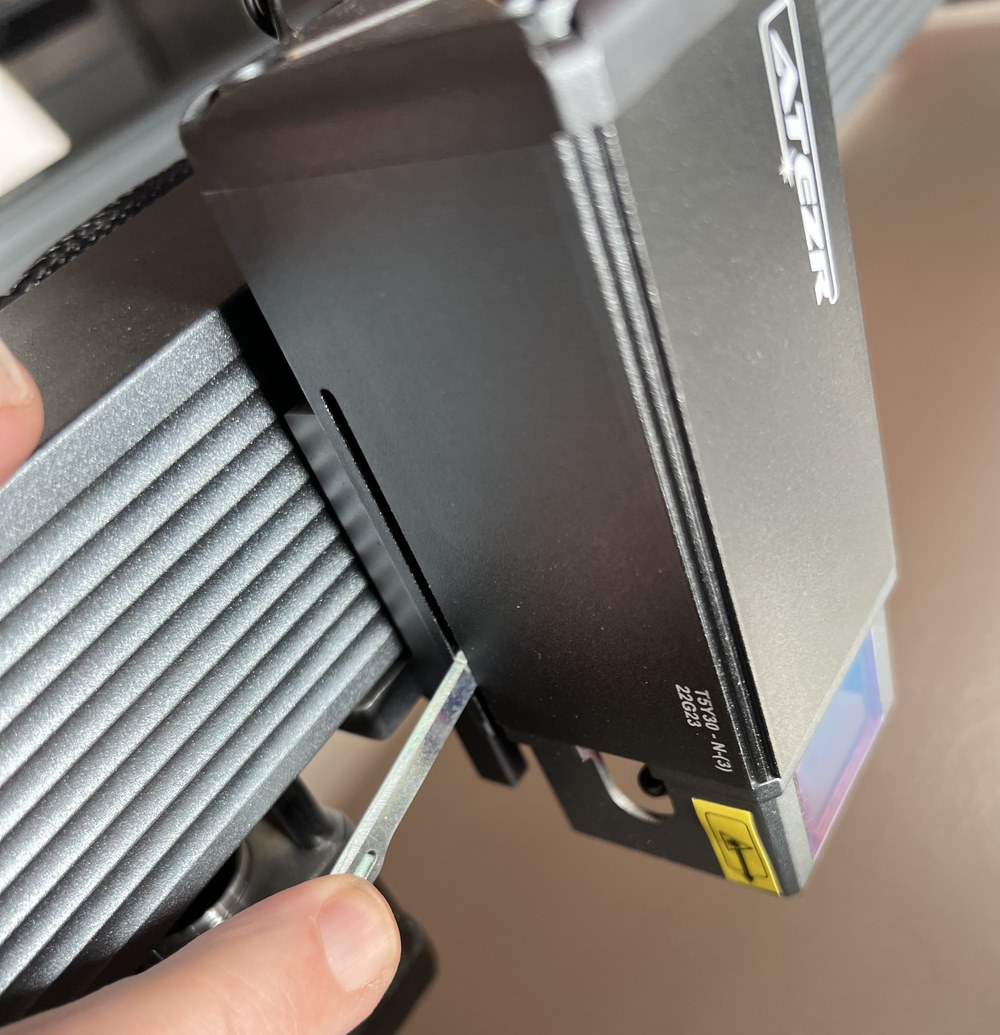

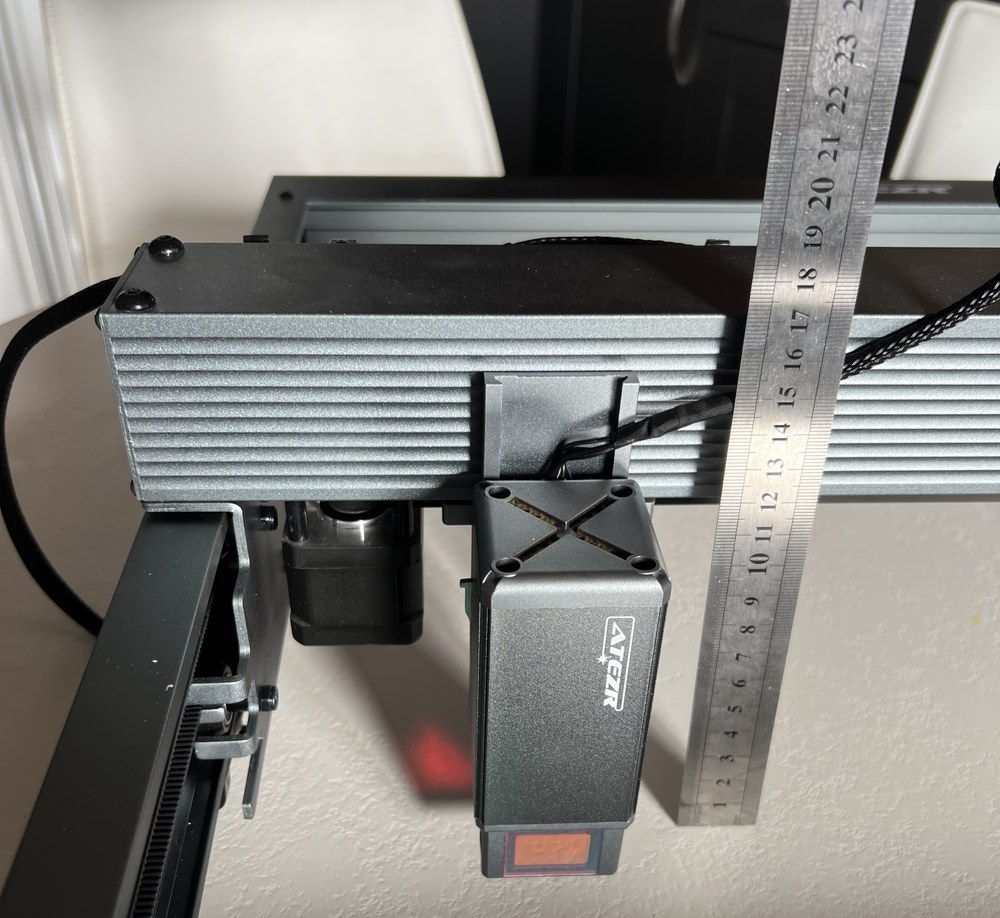

- Pratique, la tige de réglage en hauteur
Ce bouclier en verre spécial, je l’ai déjà rencontré chez Atomstack. Il a de meilleures capacités de retardement des flammes que ceux en acrylique. Cependant, ce verre spécial rend compliqué la visualisation du point d’impact du laser en mode préparation de gravure. Il est de plus inamovible.
Comme vous le voyez sur la photo, la tête de gravure dispose d’un rééquipement pour un système Air Assist. L’usage d’une pompe est utile pour de la découpe de bois. Un module 5 watts n’est pas adapté pour cet usage sauf à travailler des bois fins comme du balsa ou accepter d’avoir un nombre de passes déraisonnables.
ATEZR P5, Sécurité : 3/5
Le niveau de sécurité mis en oeuvre sur la P5 est limité.
Il y a tout d’abord le bouclier au niveau du laser pour éviter qu’un rayon rebondisse et blesse les yeux
Ensuite, vous avez un bouton d’arrêt d’urgence si vous constatez un problème.
C’est restreint, mais assez classique dans ces gammes.
ATEZR fourni une paire de lunettes de protection basique par ailleurs.
Rappels de sécurité
Une graveuse laser n’est pas un jouet et doit être utilisée comme vous le feriez avec un outil de bricolage en prenant toutes les précautions nécessaires.
- Ne pas tenter de graver n’importe quoi. Un laser 10 W brule à plus de 1000 degrés sur une petite zone et peu donc provoquer des flammes si le faisceau vient à rester trop longtemps sur un matériau inflammable.
- La lumière d’un laser est aveuglante et pourrait rebondir pour vous blesser l’œil. La quasi-totalité des machines protègent le faisceau de sa tête via un bouclier qui limite les risques. Par sécurité utilisez des lunettes spéciales ou mettez votre appareil dans un caisson.
- Gardez toujours en vue votre machine. Ne laissez pas un travail se faire sans votre supervision.
- Faites attention aux fumées. Ainsi, il faut savoir que le « bois » MDF a une colle est toxique quand elle brule. Utilisez cette machine dans un lieu aéré, garage, atelier, et si vous devez rester proche n’hésitez pas à porter un masque pour filtrer l’atmosphère.
ATEZR P5, logiciel : 3.5/5
La ATEZR P5 se pilote en mode principal via un ordinateur en USB. Le constructeur met en avant les logiciels habituels : LaserGRBL (Gratuit) sur PC ou celui de composition semi pro LightBurn (Payant, 30 jours d’essai) sur PC ou MAC. Les logiciels sont présents sur la carte/clé USB. Un profile LightBurn est fourni
Comme la ATEZR P5 fonctionne avec une carte MAKERBASE avec un composant Wifi elle offre aussi un pilotage via une application Smartphone appelée ATEZR Laser sous Android ou Apple/iOS.
Le smartphone se connecte en Wifi direct sur la graveuse Laser sans utiliser le réseau de votre domicile. C’est rapide mais vous n’avez plus accès à Internet de ce fait quand vous l’utilisez.
À cette date, je n’ai pu utiliser que la version Android 2.2.19. Sur mon iPhone, dernier iOS 16.2 l’application ne reconnait pas la connexion avec la graveuse. La version iPhone est plus ancienne ce qui peut expliquer le dysfonctionnement : 2.0.12.
Les quelques essais que j’ai pu effectuer avec la version Android sont concluants.

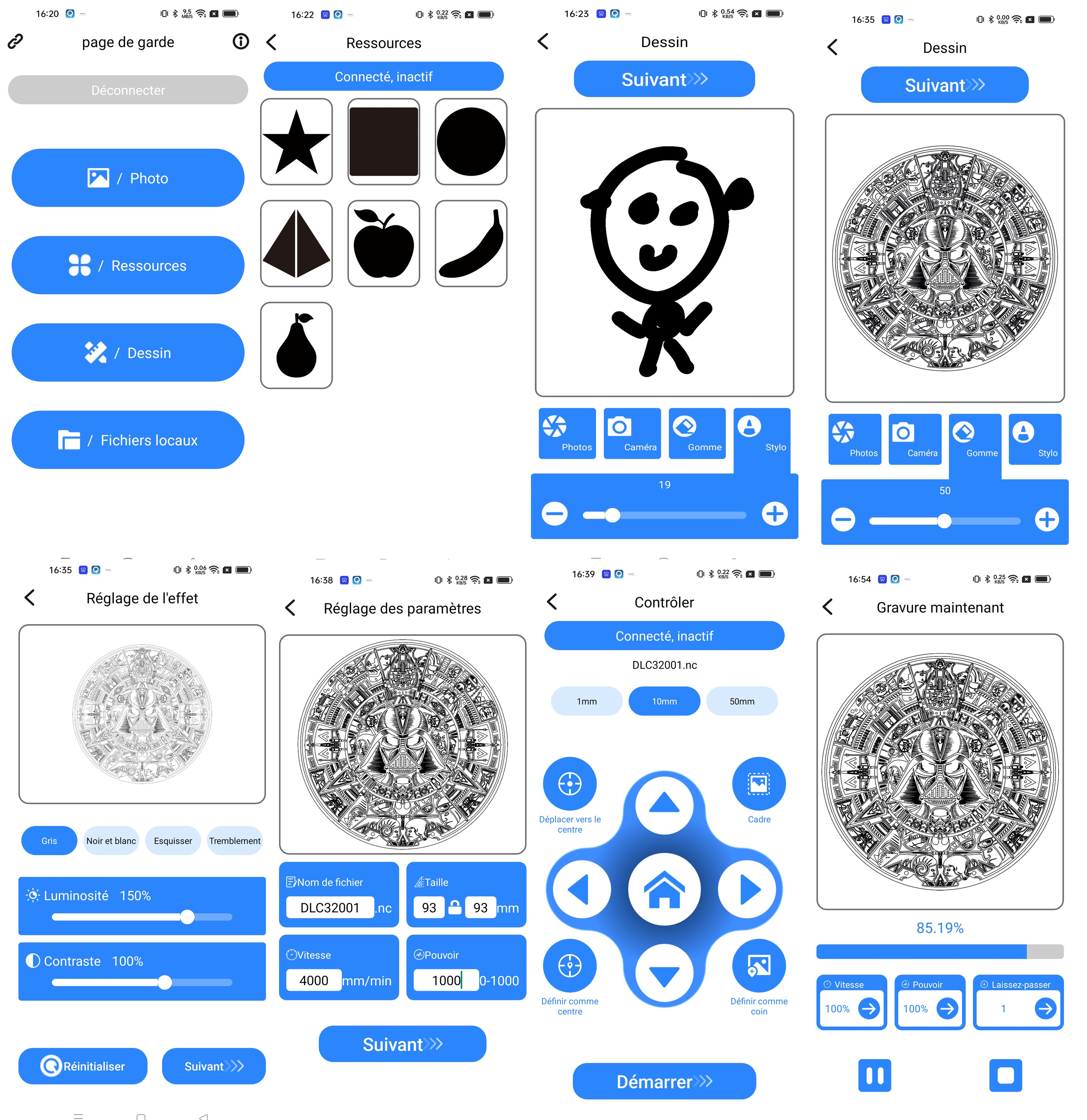

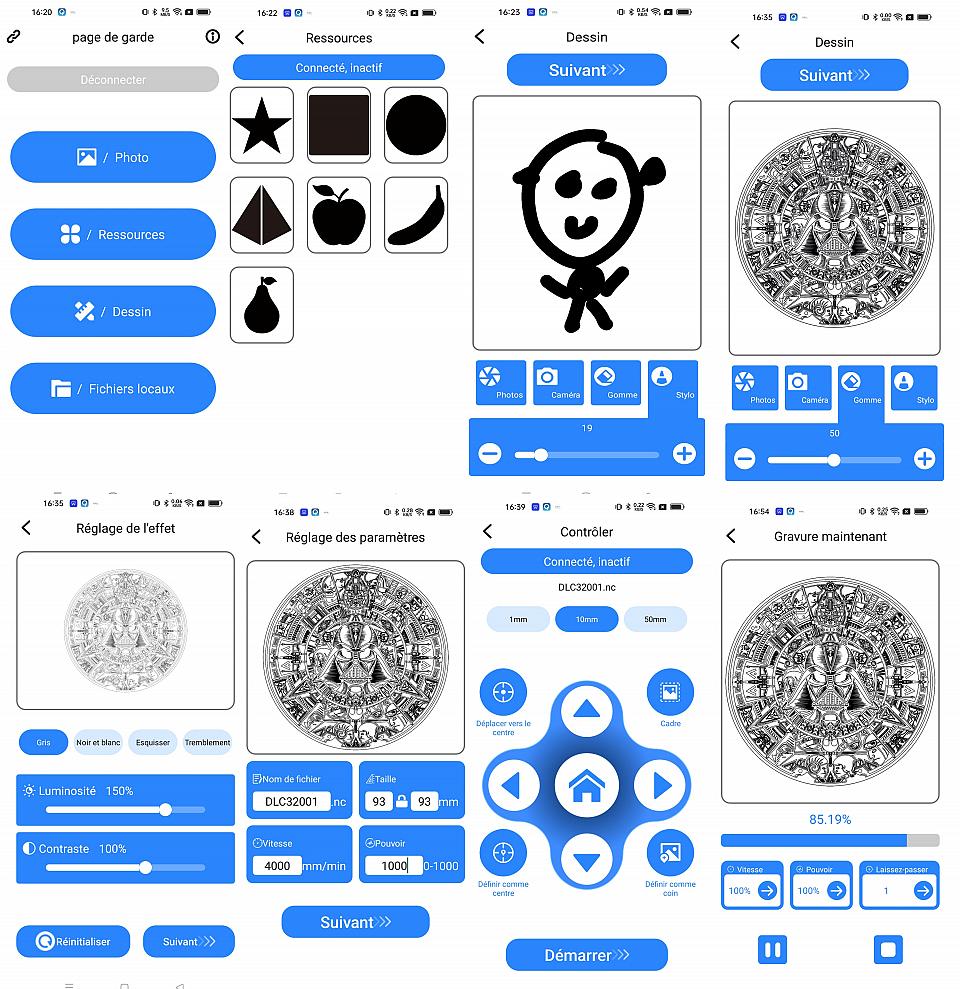

- Les écrans de l’application mobile
L’application mobile permet d’imprimer des photos ou images avec possibilité de dessiner à la main et d’ajuster la luminosité/contraste.
Vous pouvez ajuster ensuite la taille de la gravure et les paramètres vitesse et puissance. La dernière étape autorise une prévisualisation de la zone à graver. La carte mémoire est nécessaire, car les modèles sont téléversés sur cette carte.

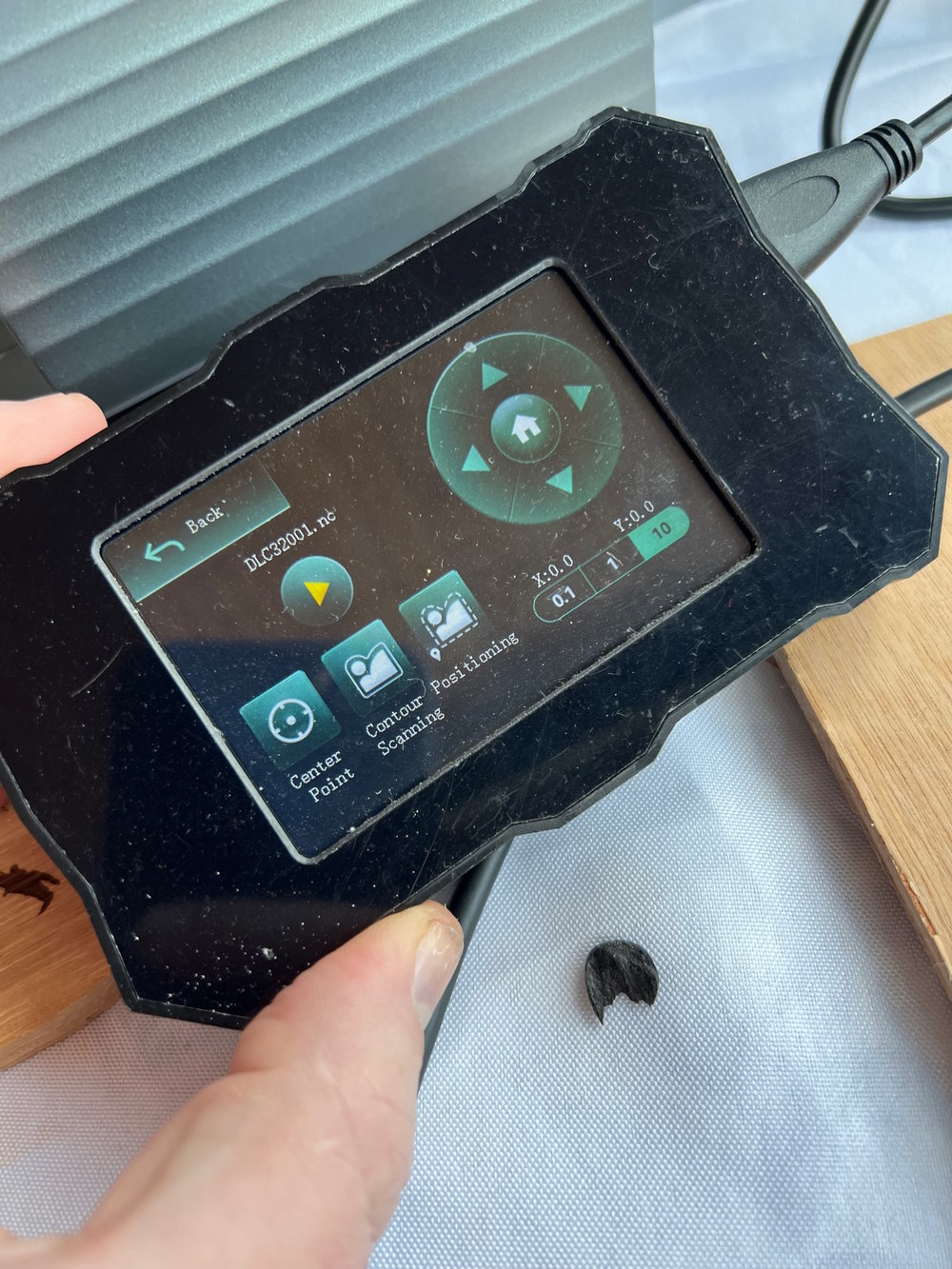

- Mon écran Atomstack utilisé sur la Atezr
La carte MKS installée permet de gérer un écran pour ce qui s’appelle un mode hors ligne. Pour cela, vous devez enregistrer les ficher GCODE à graver sur la carte mémoire via l’application mobile ou directement par un lecteur USB à partir de Lightburn/Grbl.
Cette fonction de gravure par l’écran peut être intéressante en cas de projets à graver répétitifs sans besoin d’un PC. Imaginez, par exemple, d’avoir un projet avec un prénom. Vous pourriez avoir préparé tous les fichiers sur la carte mémoire.
ATEZR P5, Performance Laser en gravure 3.5/5
Pour ce test de gravure en 5W, je me suis recrée un fichier benchmark. Ce projet, conçu avec Lightburn, permet de juger de la performance de modulation du laser en ajustant vitesse et puissance.
Mon bois pour ma plaque de test est un contreplaqué 5 mm du commerce que j’achète toujours dans la même enseigne (Bricoman).

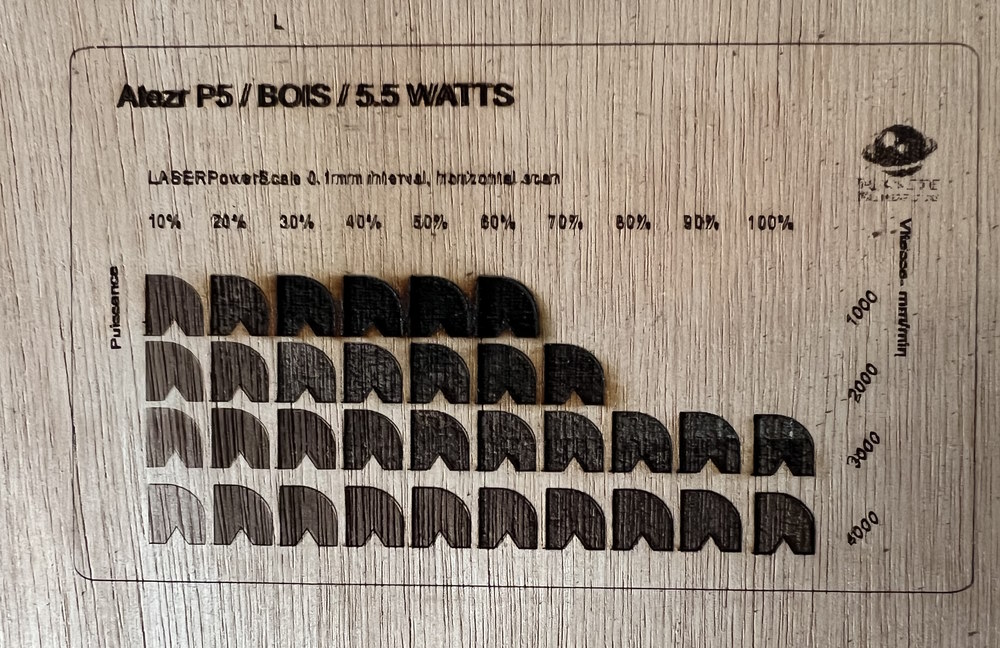

- Test gravure sur bois
Comme vous le voyez, la machine est dénuée de bug pour la gestion du changement de puissance. Tous les motifs sont bien remplis.

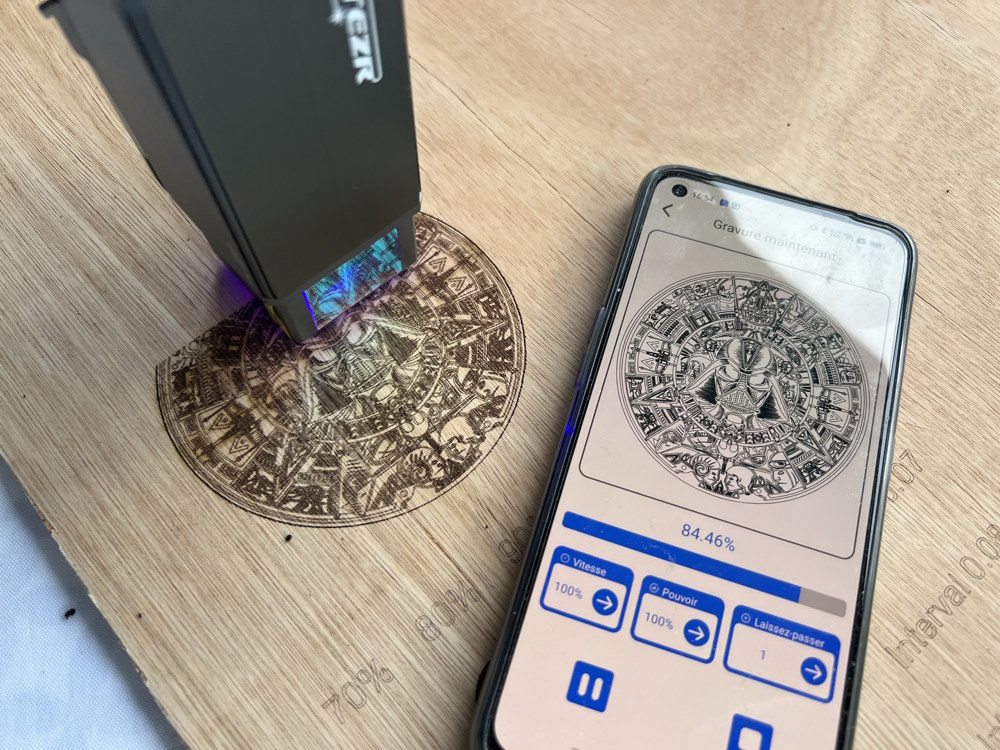

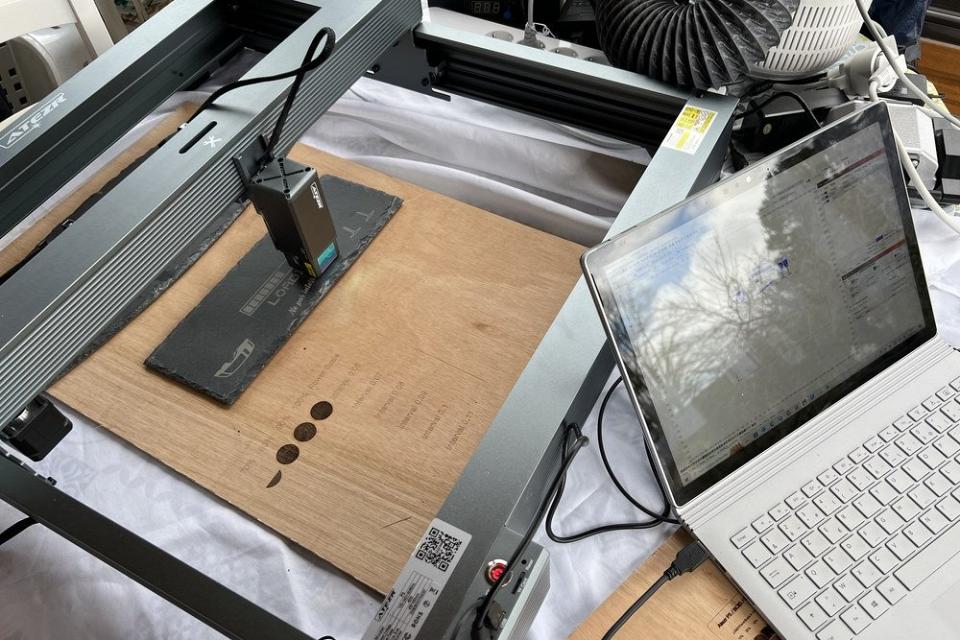

- Gravure via l’application en cours
À 4000 mm/min, limite de mon test, la gravure commence à être bien nette dès 20%. Il serait donc possible d’aller plus vite encore sur ce type de matériaux.

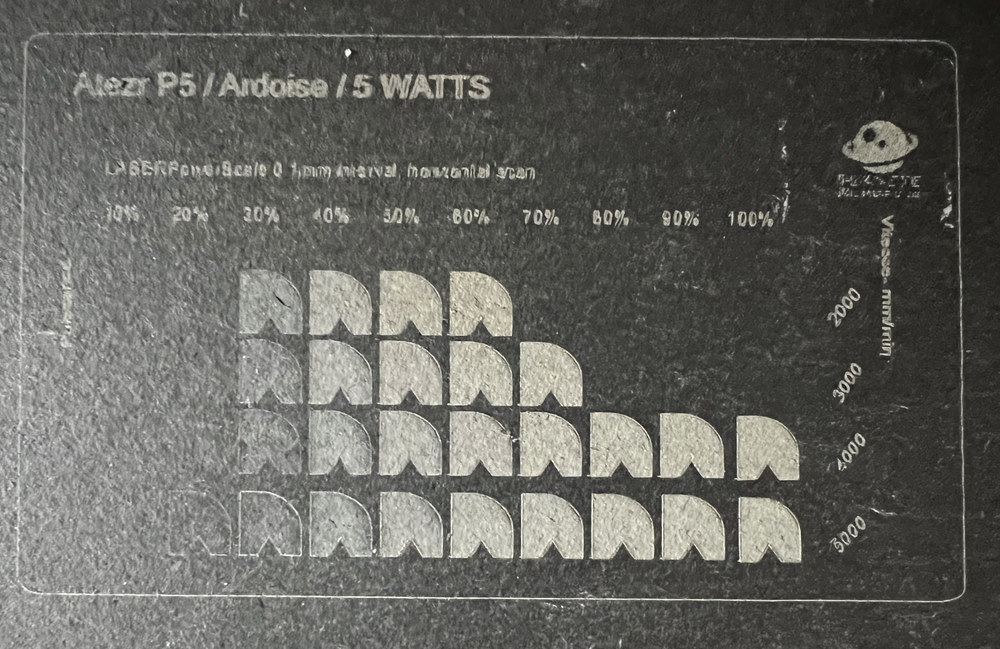

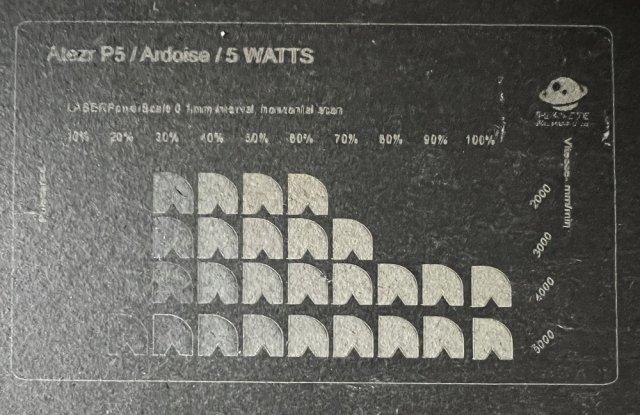

- Test gravure sur Ardoise
Un benchmark équivalent avec de l’ardoise confirme ces bons résultats pour une graveuse 5 watts.

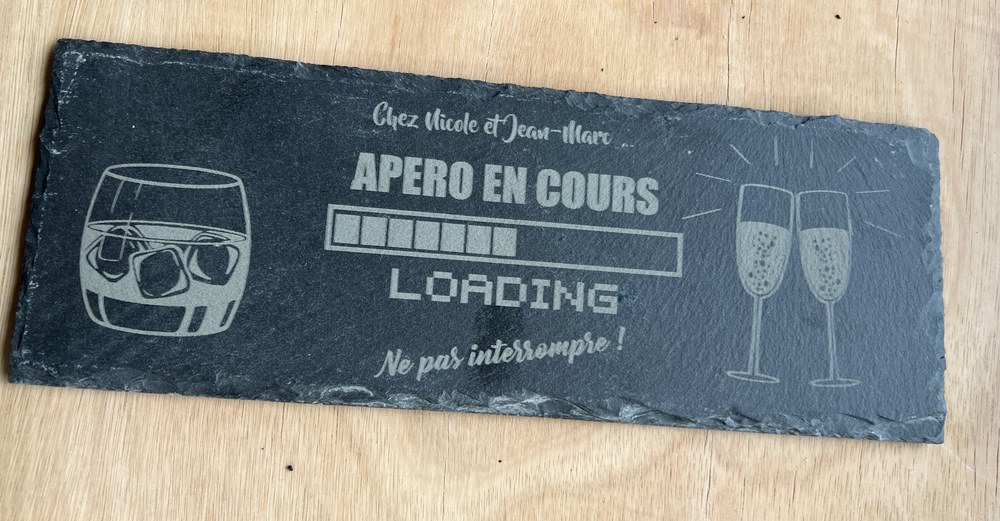

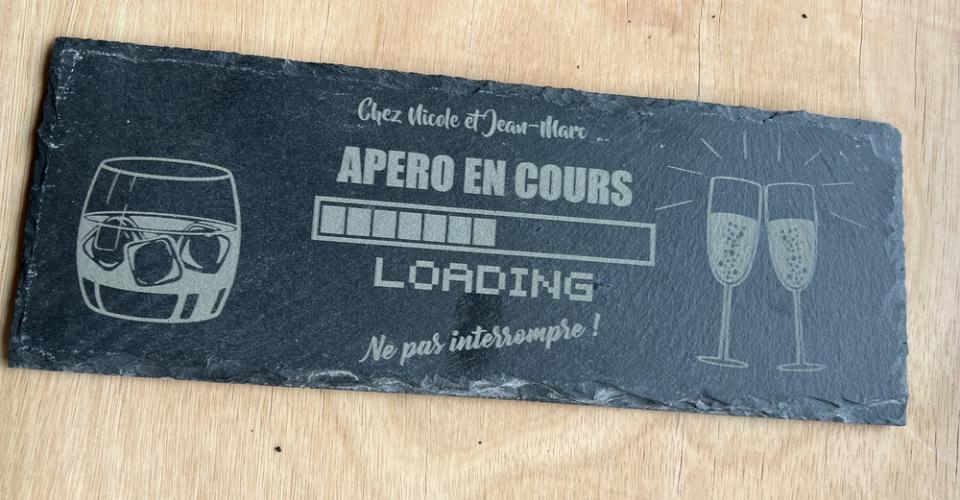

- Ce type de projet est à la portée d’une 5 watts
Je suis plus réservé sur la partie gravure Photo qui demande une bonne gestion de la modulation du laser.

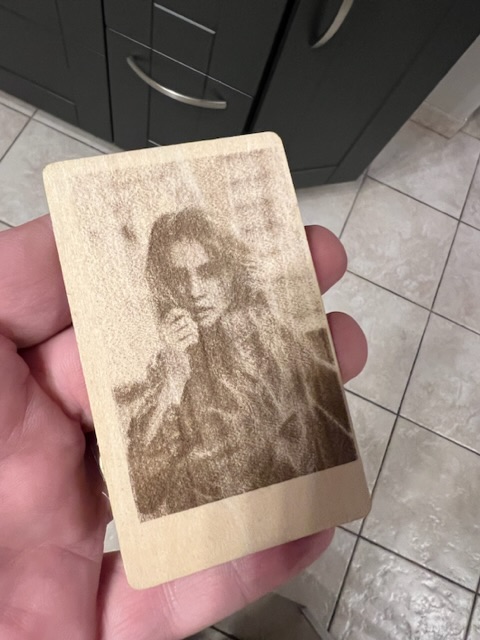

- La gravure de photo ... pas terrible
Vous pouvez naturellement graver sur du cuir ou de la peau, voire sur du métal. Pour ce dernier il faut travailler à petite vitesse sur un support préalablement recouvert d’un marqueur noir.
Je vous engage à regarder cette page du site officiel pour voir les recommandations en matière de vitesse/puissance selon les matériaux à graver.
ATEZR P5, Évolutivité et options : 4/5
ATEZR propose à son catalogue sur son site quelques accessoires pour sa machine de gravure laser : Caisson, Rotary Roller, pompe, kit extension, support en nid d’abeille. C’est de ce fait relativement complet.

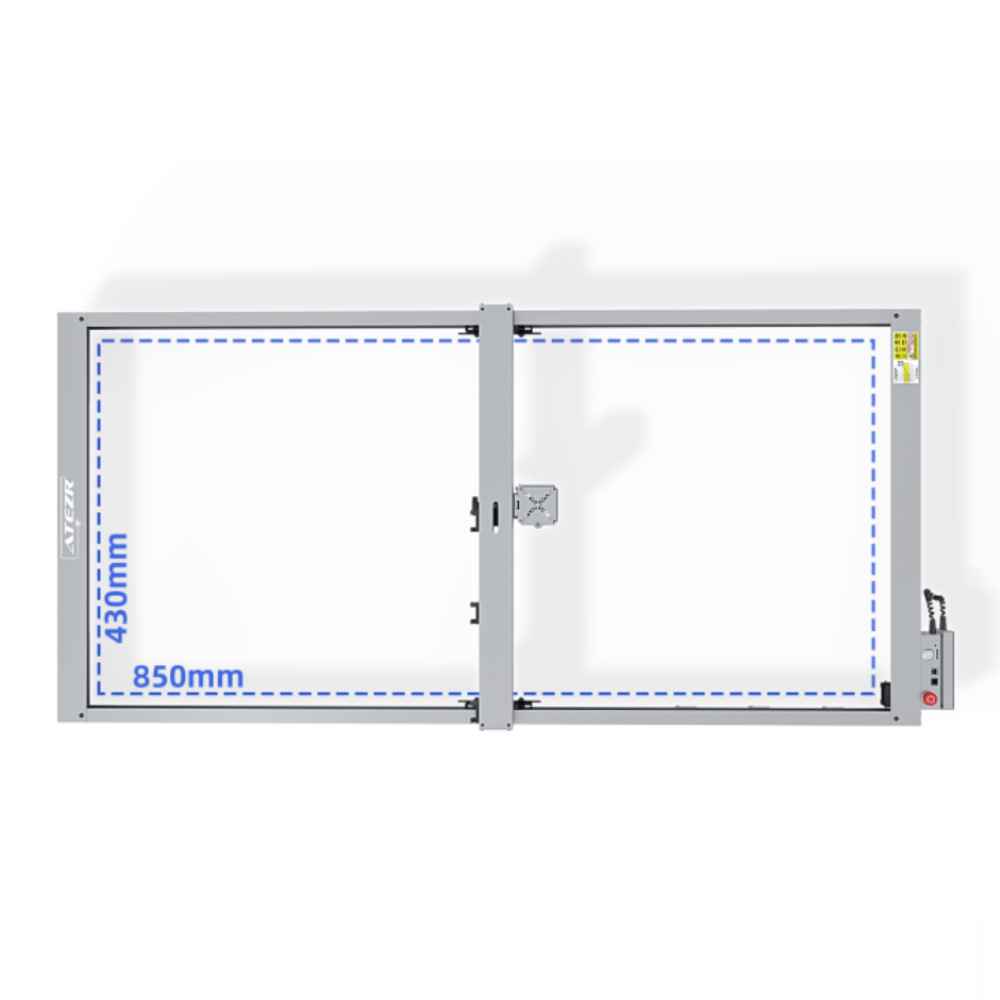

- Le kit d’extension
Comme indiqué précédemment, Il est possible d’ajouter un écran à la machine pour un fonctionnement 100% en autonome.
ATEZR P5, retour d’expérience : 3.5/5
Après deux semaines d’utilisation, il m’est possible de donner un retour d’expérience.
Tout d’abord, la machine prend beaucoup de place sur un espace de travail. C’est un aspect qui peut déranger.
Le placement de la connectivité au-dessus du bloc de commande n’est pas optimal. C’est un défaut des machines avec une carte Makerbase.
Les déplacements sont fluides sur l’axe Y, moins sur l’axe X qui siffle un peu de bruit sans avoir le moyen de le régler. Le moteur est verrouillé par ailleurs à l’arrêt ce qui ne permet pas de bouger la tête manuellement. Ce n’est pas habituel.
Les capteurs de fin de course fonctionnent parfaitement.
Le système de focalisation de la tête est bien pensé.
La machine est fiable. Je n’ai pas rencontré de bug lors de mes gravures.
La puissance du laser permet de bien marquer le bois. SI vous combinez sou Lightburn images et vecteurs il faut effectuer plusieurs essais pour doser la puissance entre les calques.

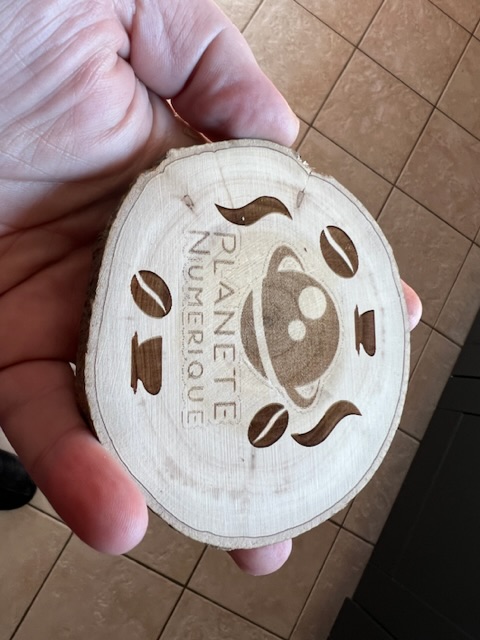

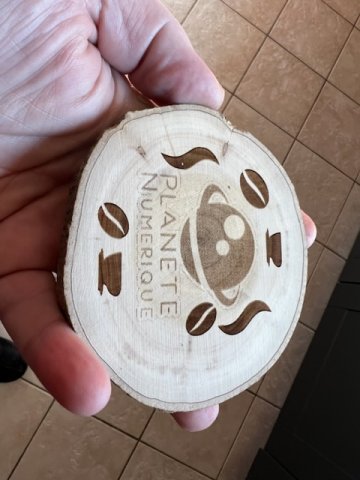

- La gravure sur bois fait facilement. Ici mon image logo aurait du être corrigée en contraste
La grande surface de travail ouvre des perspectives de gravure en masse même s’il ne faut pas être pressé avec un laser de 5 watts.
- Une haute surface de travail potentielle
La hauteur de travail possible est parfaite. Le châssis est assez élevé de base et comme la tête peut se lever très haut, vous pouvez envisager de graver facilement des objets imposants.
ATEZR P5, Prix, disponibilité : 3,5/5
Avec un prix de 283€ sur le site ATEZR, la P5 est dans la fourchette haute des tarifs pour un modèle 5 watts.
Cela se justifie par la grande qualité de son châssis et ses composants mécaniques. Pour autant, il ne s’agit ici que d’une machine en 5 watts qui, en 2023, je ne recommande que pour débuter. La P5 bénéficie du même châssis que ses sœurs 10 et 20 watts sans pouvoir l’exploiter complètement niveau vitesse.
Pour la distribution, elle est plutôt réduite. Je n’ai trouvé que le site officiel ou Amazon aux USA à cet instant.
ATEZR P5, LE VERDICT :
La ATEZR P5 est une machine de gravure Laser sérieuse dans sa conception. avec une belle prestation.
Cependant pas certain que cette puissance réduite de 5 watts requière autant d’investissements techniques en 2023.
| Les points forts |
|---|
| Montage facile |
| Conception de qualité |
| Réglage facile de la hauteur de tête |
| Capteurs de fin de course |
| À améliorer |
|---|
[Assez encombrante|
|Vitre de protection du laser peu ergonomique|
|Peu de revendeurs|
|Bug iOs|
