Test passerelle Zigbee Alfawise Z1 / Tuya Smart Life, la domotique sans besoin de BOX

  Domotique Box Domotique Alfawise

La domotique pour tous, c’est le mouvement de fond de ces dernières années avec des solutions techniques de plus en plus abordables en prix et facilité de mise en œuvre.

A côté des box domotiques traditionnelles (Zipato, Somfy Tahoma et autre EEdomus) ou maison (Jeedom ou Domoticz) émergent des solutions moins ambitieuses mais bien plus légères dans la logique de l’internet des objets. C’est dans ce second groupe que le kit Alfawise Z1 Zigbee ici en test trouve sa place.

La passerelle Alfawise Z1 Zigbee est proposée en ce moment autour de 50€ avec 3 capteurs.

TUYA Smart ou la Domotique sans box

Difficile de passer au test de la dernière passerelle Zigbee Alfawise Z1 sans saisir dans quel environnement elle s’intègrera chez vous. La Z1 n’est pas une box domotique. C’est un appareil qui fédère des capteurs compatibles Zigbee et qui va les mettre à disposition d’un système de pilotage et de programmation externe. Ce système est Tuya Smart dont la partie émergée sont les applications mobiles iOs et Android TUYA SMART HOME et SMART LIFE qui sont quasi identiques et interchangeables.

La solution TUYA SMART permet à n’importe quel fabricant d’un objet connecté d’être intégré à moindre coût et complexité dans un système Domotique hébergé sur internet. Cette solution offre au fabricant la possibilité d’interagir avec des appareils d’autres marques via des scenarios. Cette box domotique virtuelle située dans le « cloud » est sécurisée et conforme à la réglementation Européenne de protection des données personnelles contrairement à celles de Xiaomi ou Aqara. La performance est aussi au rendez-vous avec des temps de réponse moyens de 10ms.

Chaque objet connecté par ce biais dispose de sa propre interface utilisateur et peut être piloté à distance (lampe, tête radiateur par exemple) ou sollicité pour renvoyer des informations (température, alerte intrusion par exemple).

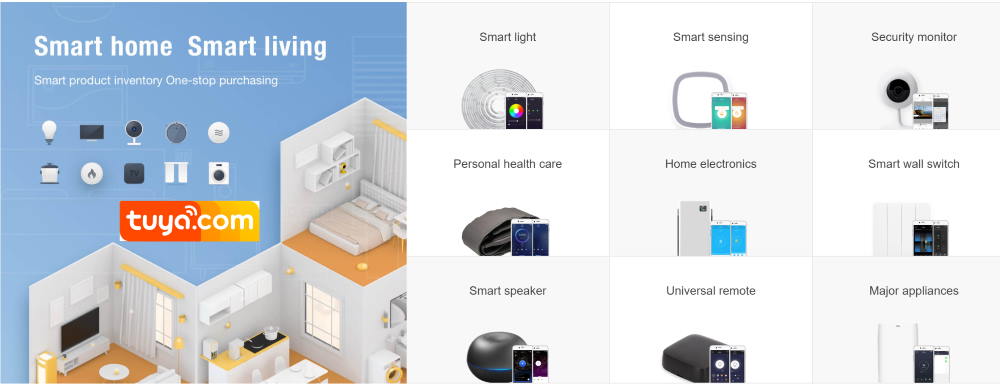

La solution iOt TUYA

Vous pouvez automatiser des tâches comme vous le feriez dans une BOX Domotique physique chez vous.

Cette solution intègre déjà plusieurs milliers de produits de fabricants distincts et peut-être avez-vous déjà des produits pilotés par les solutions TUYA chez vous. Depuis environ deux ans, le marché est inondé par tout un ensemble d’accessoires qui se pilotent via un smartphone ou un assistant vocal Google Home ou Amazon Alexa. Souvent l’application à utiliser est Tuya Smart ou Smart Life. Ainsi vous avez vu passer dans mes articles bons plans des ampoules, prises secteur, purificateur d’air, serrures, portier vidéo, caméra compatible avec cette solution.

Alfawise Z1, une passerelle ZIGBEE

Et la place de la paserelle Zigbee Alfawise Z1 dans cette solution Tuya ?

Les « objets » connectés dans TUYA sont des appareils qui doivent pouvoir atteindre les serveurs Tuya. Ils exploitent votre réseau Wifi et liaison Internet. Il faut donc de l’intelligence et de l’énergie. C’est facile à envisager pour une caméra, une lampe ou un appareil relié au secteur mais moins pour un simple capteur de fenêtre ou une sonde de température. Il faut trouver un autre moyen de les connecter que le Wifi.

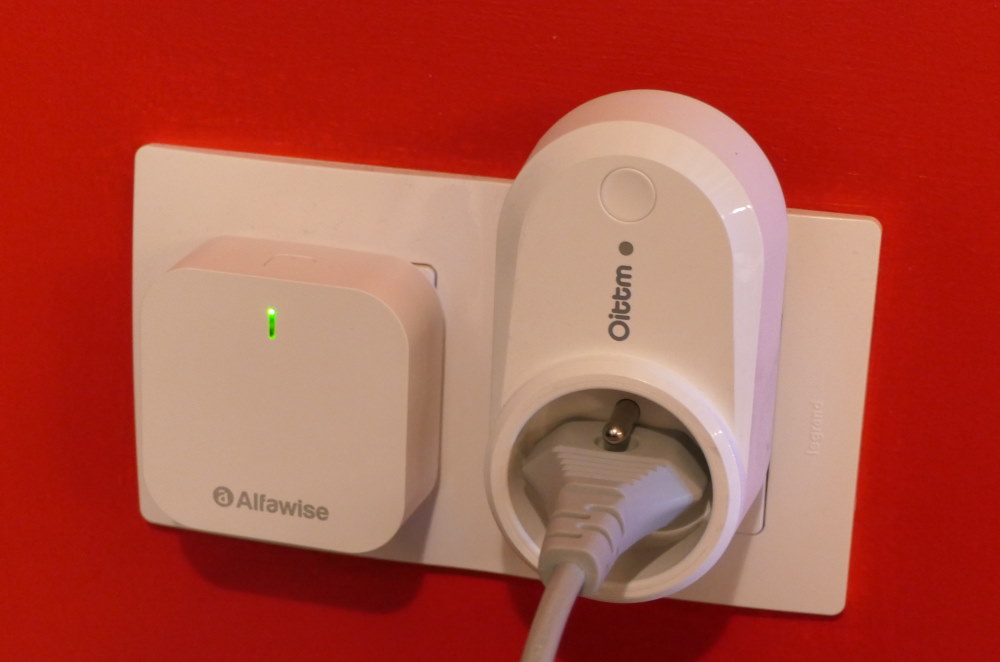

Une prise de courant connectée compatible Tuya, le partenaire incontournable aux détecteurs

C’est ici qu’intervient la passerelle Alfawise Z1 ZIGBEE. Elle joue le rôle de « pont / passerelle » entre ces objets et la plateforme Tuya via le réseau Wifi. Pour fédérer ces objets elle exploite un réseau radio basse consommation au Zigbee IEEE802.15.4.

Zigbee est un protocole de communication de plus en plus populaire dans le domaine de la domotique qui longtemps n’a juré que par ZWAVE ou des protocoles moins ouverts (DIO, IO homecontrol...).

Les avantages du protocole Zigbee sont multiples :

• Communication double sens ce qui permet de disposer d’un retour d’état (porte ouverte ou non par exemple).
• Faible consommation avec des capteurs autonomes plusieurs années via une simple pile bouton.
• Réseau maillé. Chaque appareil Zigbee raccordé sur secteur (ampoules, prise connectée) relais le signal vers les autres sans besoin de répéteur ce qui aide à l’installation de capteurs sur de large zones.
• Une offre en croissance exponentielle car le standard est open source donc quasi sans coût pour les constructeurs.
• Petit prix au final avec des capteurs dès 10€.

La solution Alfawise Z1 met en œuvre ce protocole ZIGBEE de manière standard ce qui lui ouvre la possibilité d’intégrer des capteurs d’autres marque que la sienne.

A savoir que certains constructeurs intègrent Zigbee de manière propriétaire sans le mettre en avant dès lors. C’est le cas de Xiaomi avec sa Mijia Smart Home Gateway, Philips avec ses HUE ou encore IKEA avec sa gamme domotique.

Un mini KIT Zigbee prêt à l’emploi

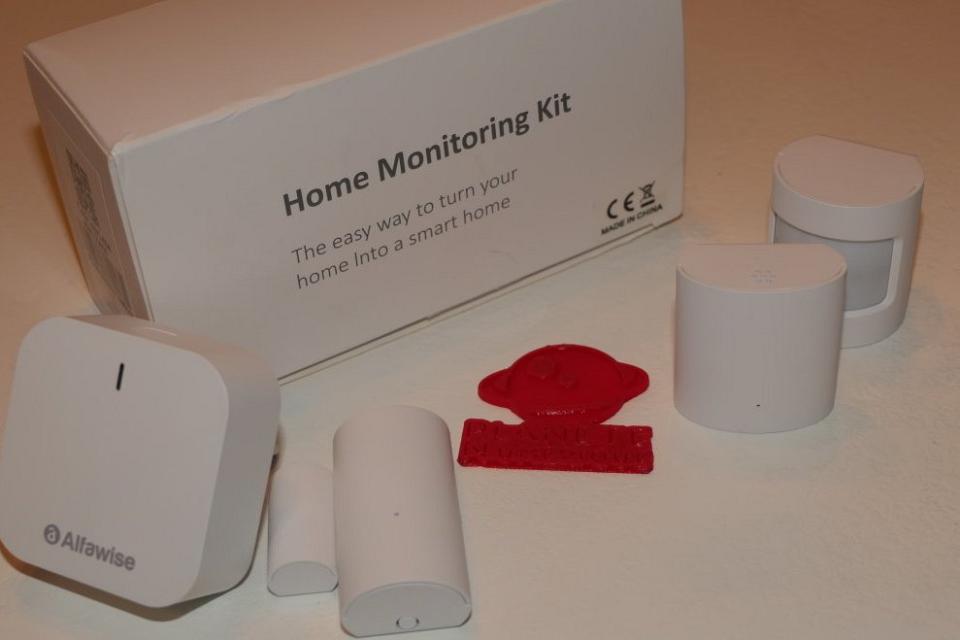

Je ne m’attendais pas à une si petite boite en recevant le Kit Passerelle Alfawise Z1 et ses trois capteurs.

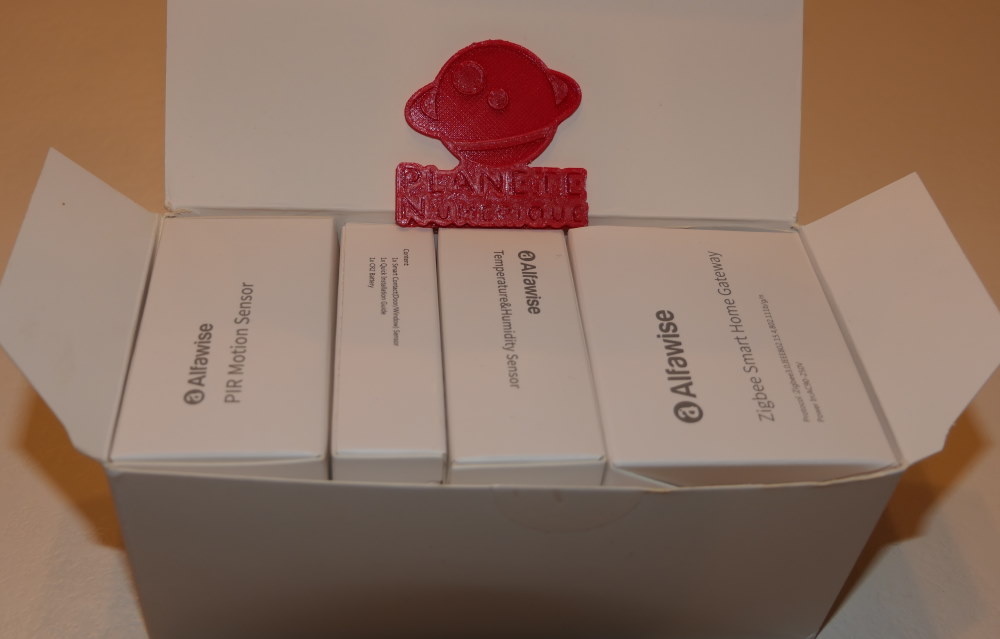

Une boite super compacte

La passerelle Zigbee, cœur de la solution, est toute petite. Elle est de la taille d’un adaptateur secteur (57 x 57 x 22mm) et se branche à même une prise secteur sans aucun besoin d’adaptateur (standard CE).

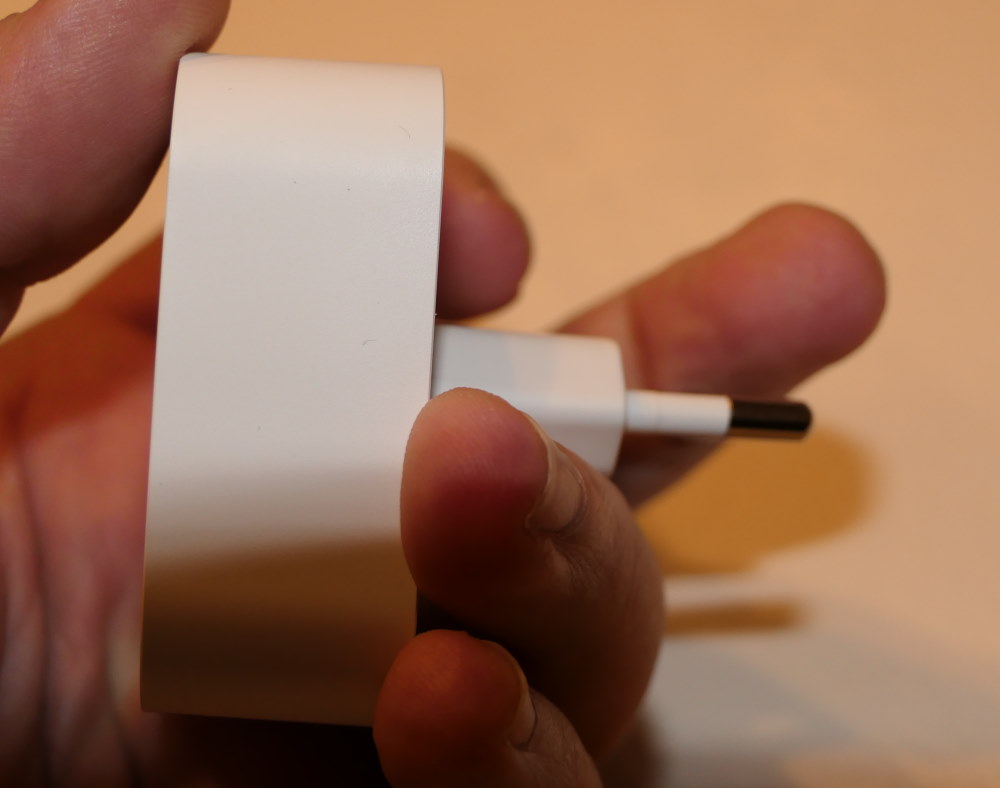

Un adaptateur secteur ? Non, une passerelle Zigbee !

La station propose deux voyants en façade qui indiquent son état général et la mise en mode association via un unique bouton.

La passerelle Alfawise Z1 ne propose pas pas de capteurs lumière ou autre sirène comme le faisait Xiaomi ou Aqara sur ses premières générations de hub. Elle ne propose pas non plus d’entrée réseau Ethernet. Elle est donc moins volumineuse.

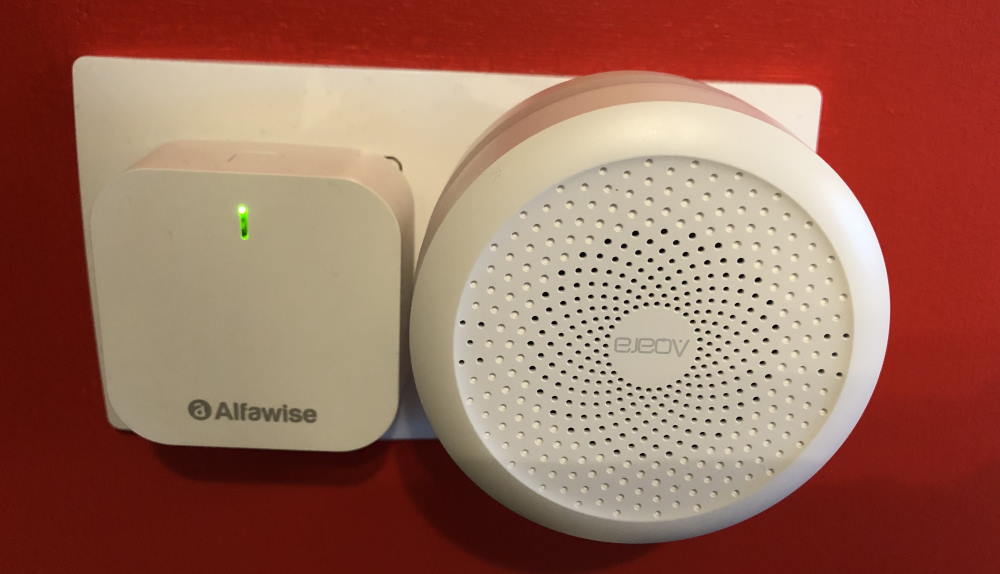

A gauche la passerelle Zigbee Alfawise, à droite celle d’Aqara

Une fois connectée sur une prise, une pression longue sur le bouton la met en mode association.

Pour la faire fonctionner, vous devez installer l’application TUYA SMART ou SMART LIFE puis ajouter un appareil passerelle (Zigbee) dans le groupe « passerelle et autre ».

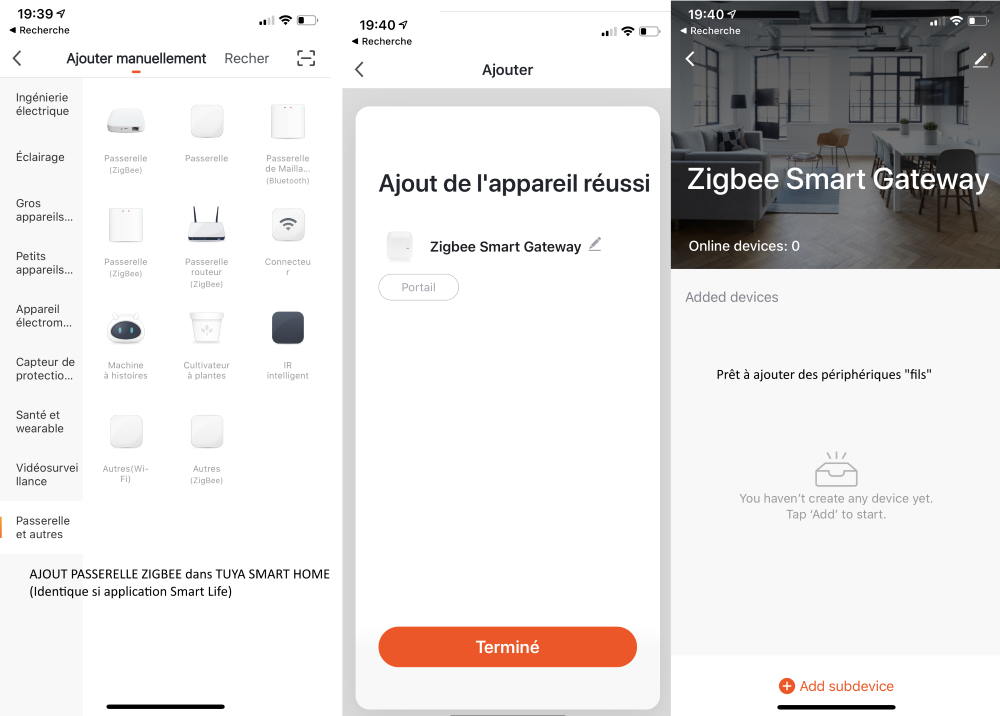

Ajout de la passerelle dans Tuya Smart (identique dans l’application Smart Life)

La procédure est hyper simple et ne demande qu’à ce que vous indiquiez votre réseau wifi 2.4GHz et sa clé dans l’interface.
Une Zigbee Smart gateway apparaît alors dans le premier écran de Tuya prêt à l’ajout de capteurs fils (enfants). Vous pourrez comprendre à cet instant quels types d’appareil épousent ce standard Radio.

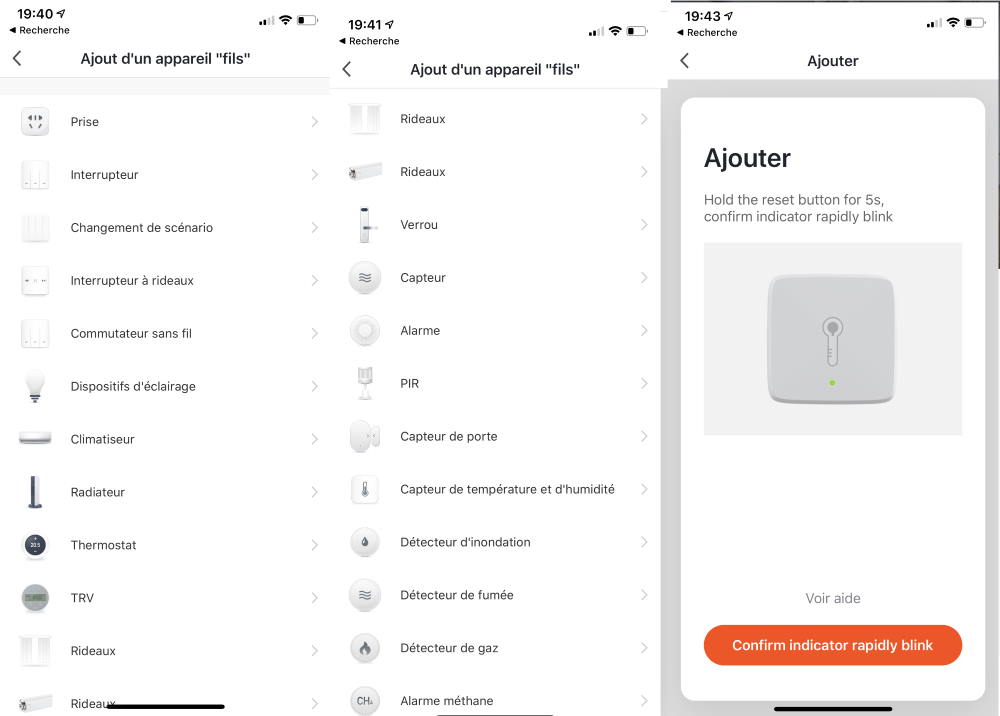

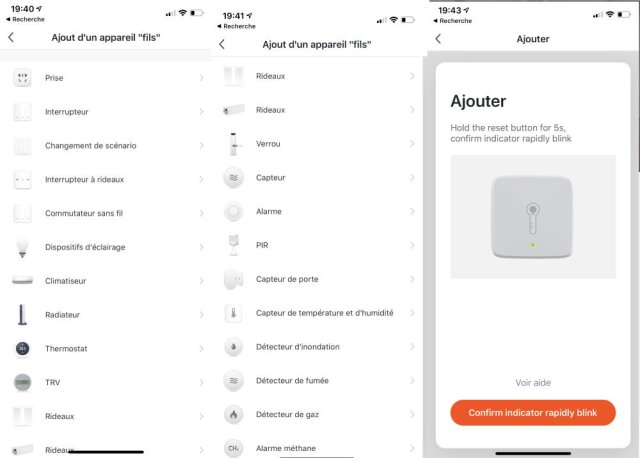

Ajout de capteurs/appareils via la passerelle

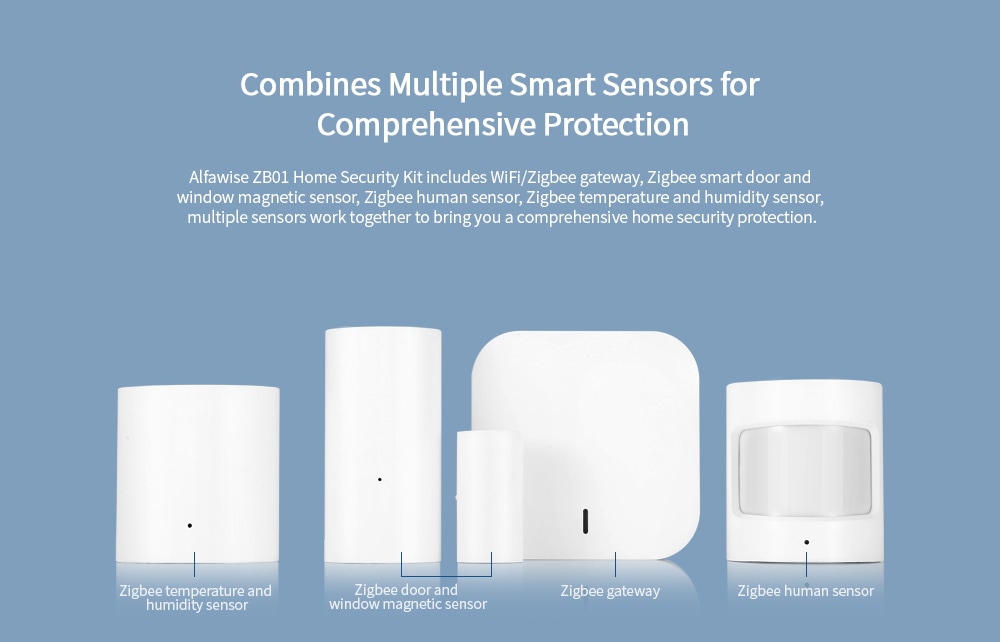

le Kit Alfawise Zigbee comprend en plus de la passerelle trois capteurs de manière à découvrir les possibilités de la passerelle/Tuya Smart.

Chaque module Zigbee s’ajoute de même en les plaçant en association via une pression sur leur bouton.

Alfawise a choisi tout d’abord de mettre en avant un usage type Alarme.

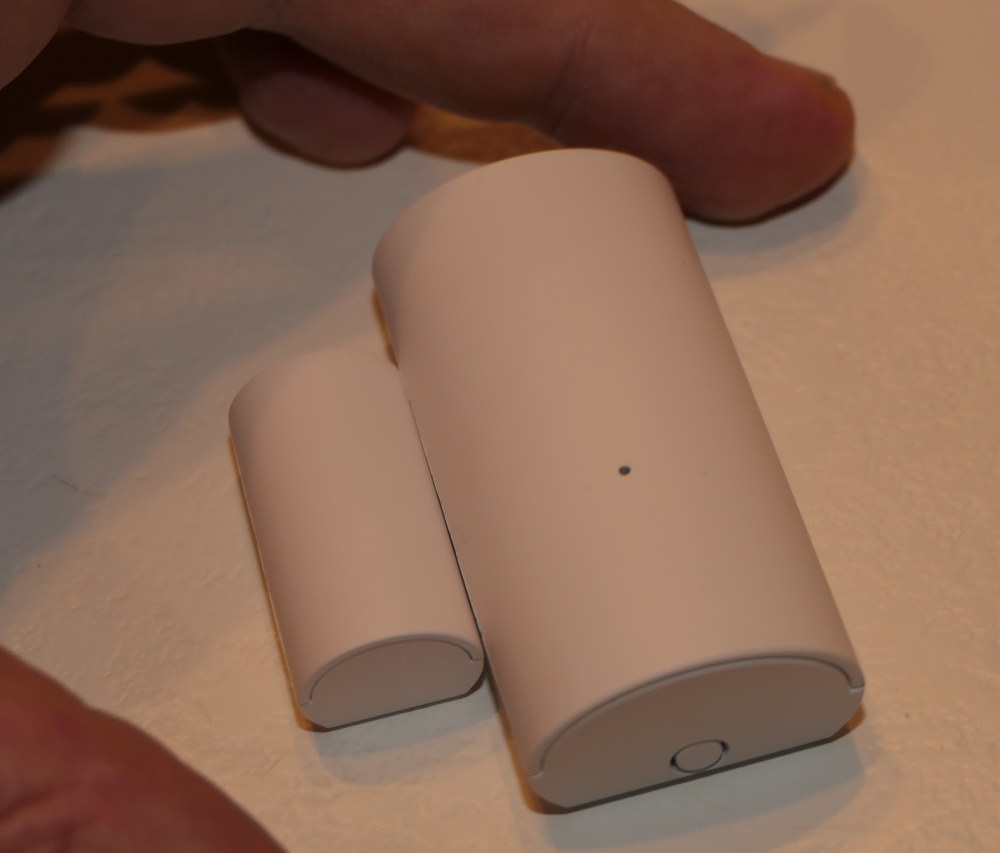

Un classique détecteur d’ouverture

Le premier capteur dans la boite est un Capteur de Fenêtre et Porte Magnétique Zigbee référence D02. C’est un système classique en deux parties, le maître de taille 65 x 28 x 18 mm alimenté par pile bouton et l’esclave de 30 x 16 x 12,5 mm.
Dès que les deux parties d’éloignent ou se touchent, une alerte est envoyée sur votre smartphone (notification Push) pour information ou une automatisation peut être activée. Vous pourrez, par exemple, déclencher une sirène, voire envoyer un SMS en souscrivant à un service optionnel dans Tuya.

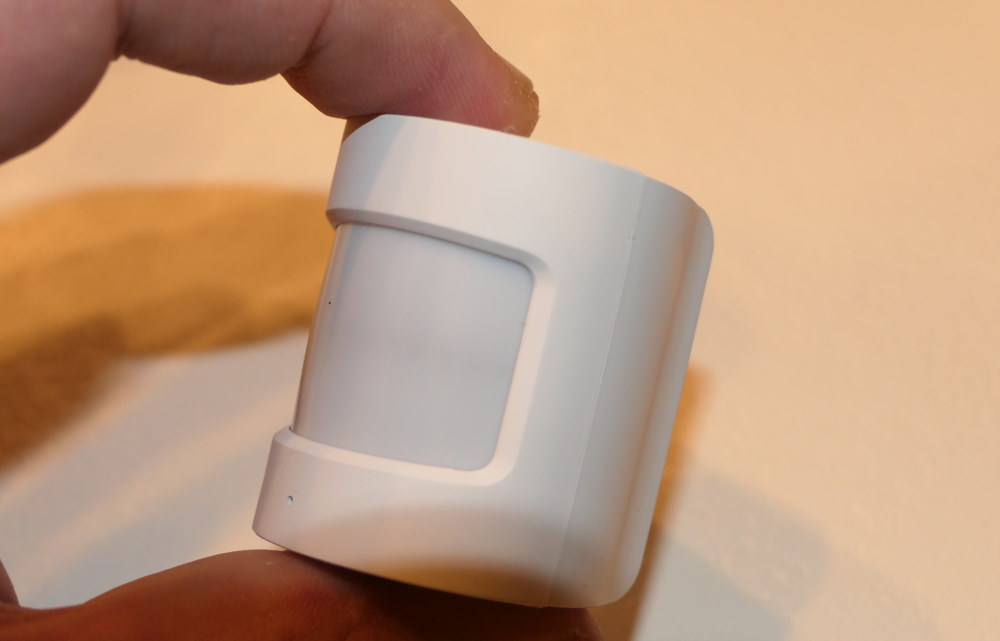

Le mini détecteur de mouvement

Le second capteur fourni est aussi traditionnel dans un monde d’alarme. Il s’agit d’un capteur de présence référence M02. Alimenté par une pile bouton 3V, avec à la clé 3 ans d’autonomie, ce module est très petit 46 x 38 x 35 mm. Il fait le placer à environ 2 mètres de hauteurs et Il détecte sur un angle de 120°. De nouveau, cette détection pourra lancer un scenario, par exemple l’allumage d’une lampe. Elle pourra, selon l’heure de la journée, s’allumer puis s’éteindre automatiquement après une temporisation.

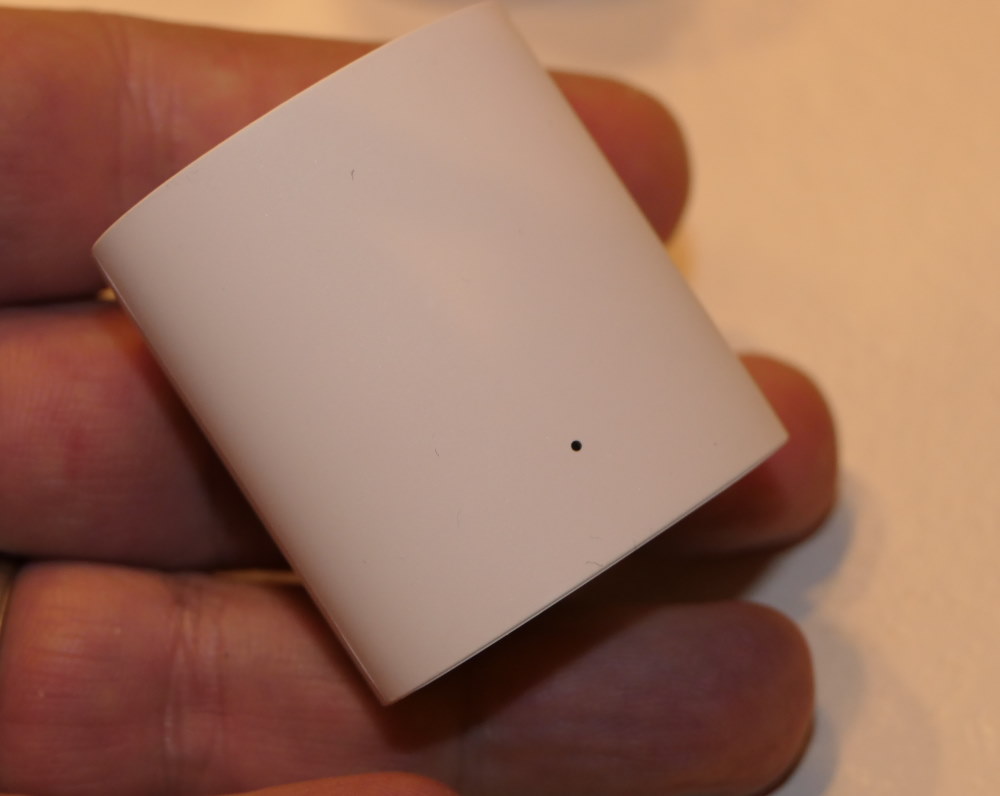

Le capteur d’humidité / Température

Le dernier capteur dans la boite offre d’autres types de service. C’est un module deux en un qui informe sur la température (plage -20 °C +60 °C) et sur le taux d’humidité : 0 100). L’idée de cette sonde, référence T02, sera de donner une infos et pourquoi pas activer un radiateur ou climatiseur au besoin. Elle se place facilement en raison de sa petite taille 42 x 40 x 23,5 mm.

Une domotique allégée

La solution Tuya Smart reste assez élémentaire.

Elle vous permet d’ interroger les statuts des capteurs.
L’information dépends alors du capteur interrogé.

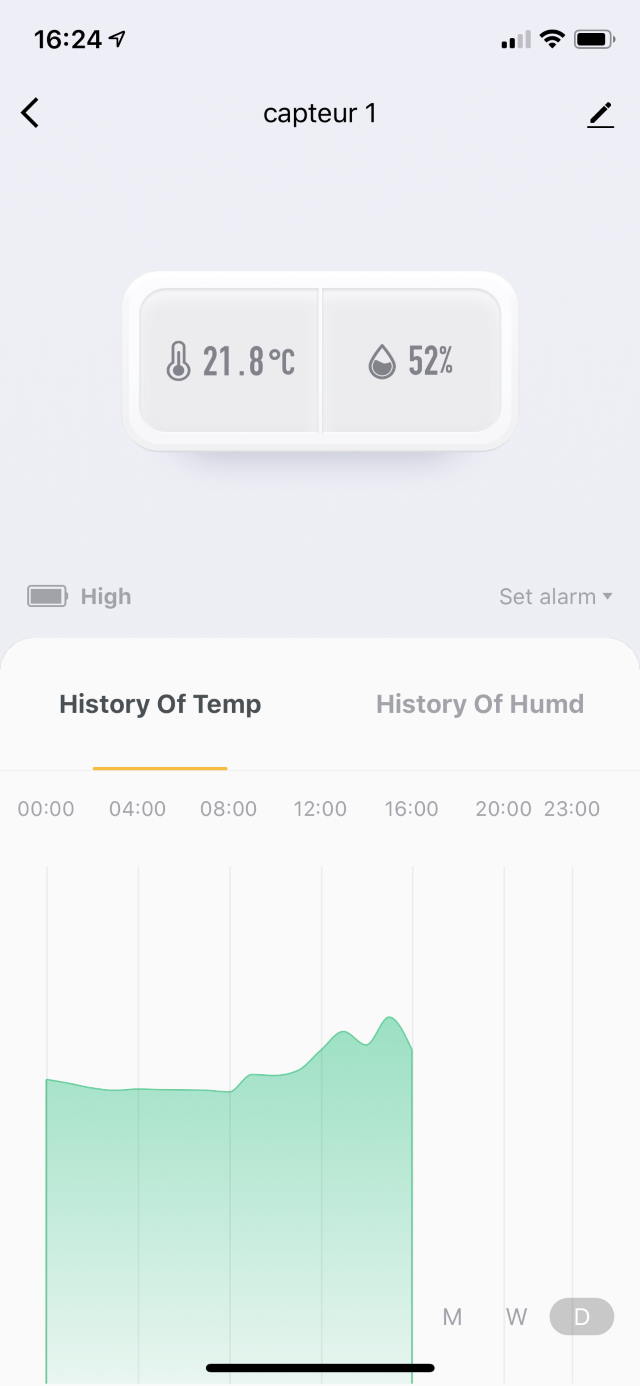

L’écran de consultation de température

• Le capteur de température va vous présenter un graphe temperature et humidité depuis sa mise en service. Ces valeurs viennent donc du « Cloud ».
• Si vous choisissez le capteur d’ouverture, vous connaîtrez son état actuel (ouvert ou fermé) et pourrez visualiser tous les événements. De même pour le détecteur de mouvement.

Tuya / Smart Home permet ensuite de bâtir des scénarios d’automatisation.

L’application permet de lancer une série d’actions en séquences les unes après les autres ou de programmer des automatisations intelligentes.

Lancer une action en série permet en un clic par exemple de baisser des volets, éteindre des lumières et activer des capteurs.

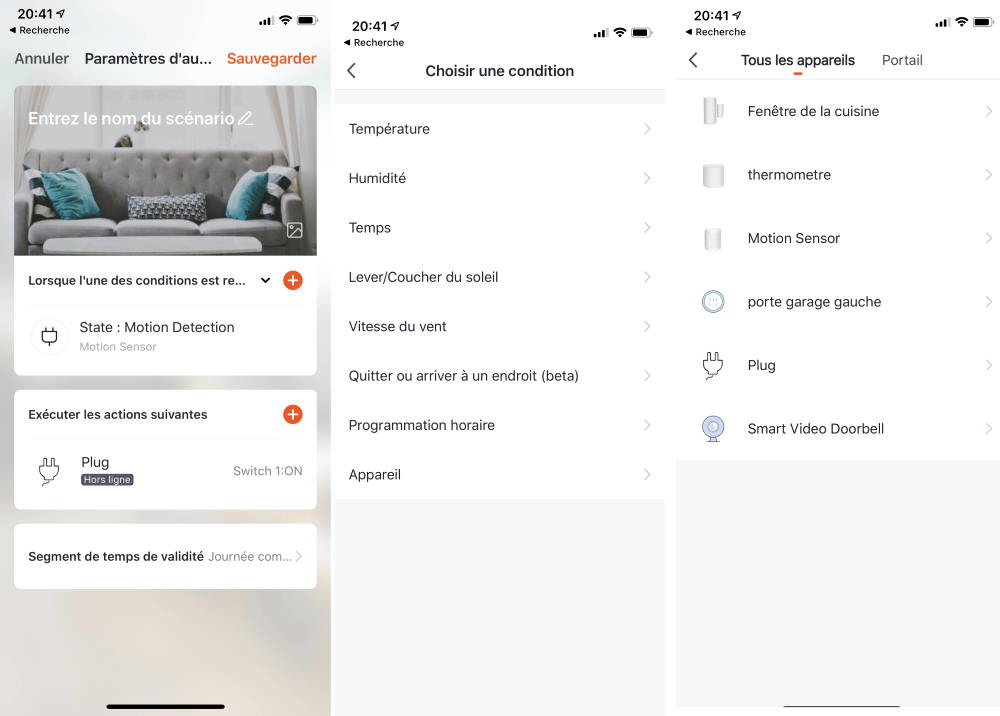

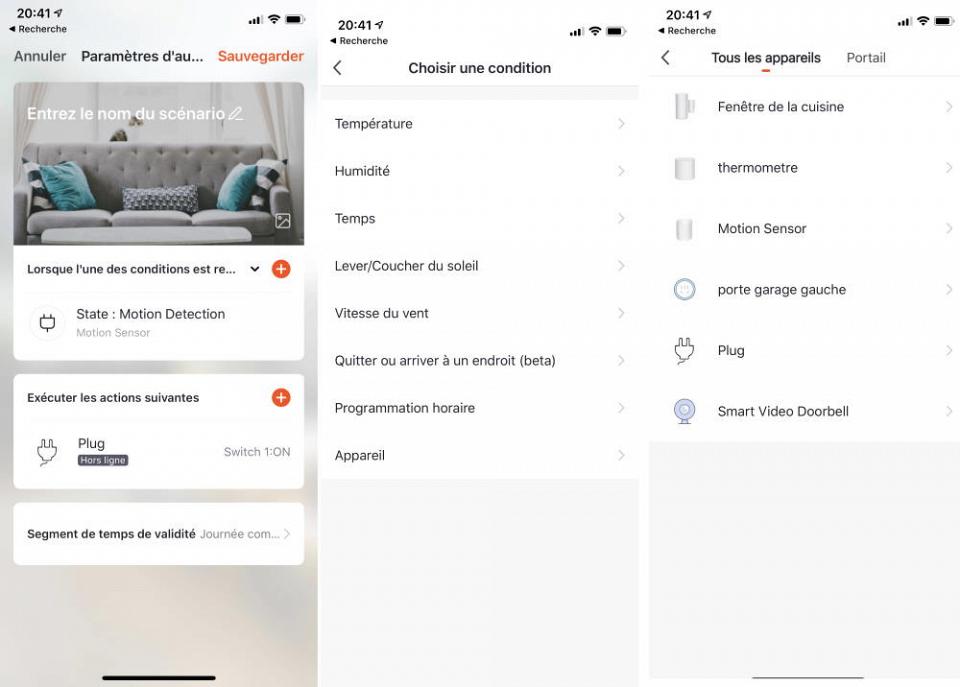

Des possibilités d’automatisation simples mais réelles

Automatiser ne demande pas d’action humaine. Il s’agit de prendre en compte à tout instant des variables pour définir quoi faire sous la forme « Quand une ou plusieurs conditions sont remplies », « exécuter une ou plusieurs actions », « pendant une période définie ». Par exemple, ce pourra être d’allumer une lampe sur détection mais uniquement le soir.

Tuya propose des conditions générales comme quitter/arriver dans une certaine zone, anticiper la météo en plus des valeurs des appareils. Le système IFTTT est aussi compatible avec Tuya. Le système devrait continuer à s’enrichir.

Un point me dérange cependant. À cet instant, seul le capteur d’humidité peut recevoir une commande pour adapter son niveau d’alerte. J’aurais attendu de pouvoir armer le capteur de présence ou de détection de porte. Je n’ai pu que les activer manuellement ce qui n’est pas idéal pour une fonction alarme.
Je dois creuser ce point. Je ne sais dire si la restriction vient des capteurs, de la passerelle Zigbee Alfawise ou de l’écosystème Tuya / Smart Life.

l’intégration via Google Home / Alexa

Même interrogation du côté interaction avec les modules gérés par la passerelle Alfawise Z1 et les solutions vocales du marché.

La fiche commerciale Gearbest met en avant une intégration possible avec Alexa ou Google Home. Cette possibilité n’est pas liée à la passerelle Zigbee d’Alfawise mais une fonction d’intégration que propose Smart Life / TuyaSmart. Allumer une lampe ou piloter à la voix sa TV via un module Infra Rouge est ainsi possible.

Je n’ai pas réussi à récupérer l’états de mes capteurs via Alexa ou Google Home !

Pour ce qui est des modules Zigbee du kit Alfawise, la documentation ne donne aucune information. Les interactions à en croire la publicité seraient d’obtenir un état de capteur (température, fenêtre ouverte ou fermée) ou encore d’armer une alarme.

Je n’y suis pas arrivé sans de nouveau savoir à quel niveau est le problème. Je vais demander du support à la société.

Un petit prix sans grand risque

Dans le monde de la domotique accessible à tous, la station Alfawise Zigbee Z1 aura surtout été pour moi l’occasion de mieux comprendre la solution Tuya Smart que j’avais rencontrée sur des produits à plusieurs occasions sans en saisir l’intérêt majeur.

Même si les possibilités de scenario n’égalent pas une solution dédiée, ils sont pour beaucoup de consommateur le minimum recherché. Bien sur ces solutions ne fonctionnent que via une liaison internet.

Le complément qu’assure à Tuya Smart la solution Zigbee Alfawise Z1 est évident. Une simple recherche Google ou Amazon sur le terme « Zigbee » vous montrera des dizaines de produits compatibles qui ont besoin de cette liaison faible consommation. Je signalerais cette compatibilité dans mes prochains articles sur des produits connectés.

Alfawise propose une passerelle compatible Zigbee avec un tarif que je trouve suffisamment léger pour la recommander sans risque (le bon plan avec 3 capteurs. Les capteurs fournis en accessoire, compatibles avec d’autres passerelles ou clé Zigate, représentent à eux seuls un montant de plus de 30 Euros.

Je vais continuer à rechercher les possibilités réelles avec Google Home et Alexa qu’offre le kit ainsi que le moyen d’armer les capteurs par script. Vos commentaires sont bienvenus.
