Popcorn Hour B-110 ou comment le sur mesure arrive dans nos salons !

  TV et Vidéos Lecteur DIVX HD

Raccorder un ventilateur ne sera pas vraiment utile car la carte chauffe peu. D’ailleurs, certains boîtiers MINI-ITX n’en proposent pas (modèles fanless).

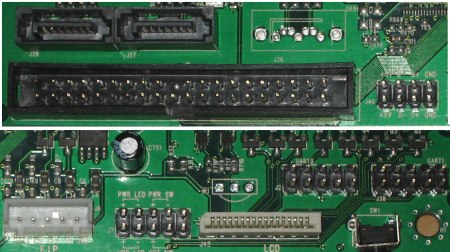

L’ensemble des connecteurs à destination du boîtier , a l’exception de l’alimentation de la carte mère dont nous parlerons plus tard (3), sont situés à l’avant de la carte.

Nous parlerons tout d’abord des connecteurs USB (8) destinés à raccorder deux ports USB de la façade d’un boîtier MINI-ITX.

Une liaison USB nécessite 4 broches sur la carte mère, soit 8 quand il y a 2 ports à gérer.
Le connecteur venant du boîtier peut se présenter sous forme élémentaire (4 ou 8 fils, rare), sous la forme de 2 prises 4 broches femelles (1 par port) ou plus communément d’une prise 9 broches ( 2 * 4 broches + 1 broche pour détromper).

La carte POPCORN HOUR B110 ne propose que 8 broches mâles. Il n’y a donc pas de détrompeur et il est possible de connecter la/les prises à l’envers. En fait, face à un connecteur de boitier 9 broches, il faudra laisser 1 broche dans le vide à droite.

Même avec nos expériences passées d’installation de carte mère de PC, nous avons commis une erreur et mal raccordé nos ports USB. Dans cette configuration, le POPCORN a refusé de démarrer.

Le connecteur suivant (8) est destiné à recevoir des petits connecteurs de 2/3 broches qui doivent être enfilées sur un râteau de 8 positions sur deux rangées.
Ils géreront l’interrupteur principal, la fonction RESET et les voyants d’alimentation et d’activité du disque.

De nouveaux, vous aurez 2 possibilités par connecteur. Plusieurs essais, heureusement non destructifs, seront à envisager avant que tout ne fonctionne.

Signalons qu’un bouton RESET physique est également directement accessible à l’avant de la carte(10).

La carte B-110 propose également

• 1 port Mini-PCI (4). Il permet d’insérer une carte Wifi compatible. Le POPCORN HOUR B-110 comme les autres NMT n’est pas compatible réseau sans fil de base. Il faudra toujours lui ajouter une option sous la forme d’une clé ou comme ici une carte addititionnelle.
• 1 connecteur LCD (9). Il est actuellement non géré par le firmware, il permettrait d’afficher des informations sur un écran LCD. Les boîtiers MINI-ITX équipés d’un écran LCD sont cependant rares. Il faudra dès lors utiliser un boîtier de type Micro-ATX HTPC (Une carte MINI-ITX peut en effet être montés dans ce type de boîtier).

Un NMT avec lecteur DVD !

Un Network Media Tank se distingue de la concurrence (un TviX M6500 par exemple) par sa capacité à exécuter des applications (UPNP serveur, partage de fichier Samba, Bittorent). Ces applications doivent être exécutées à partir d’un disque interne obligatoirement.

Plusieurs unités de disque SATA et IDE peuvent être raccordés au B-110.

2 connecteurs SATA sont disponibles (5). Avec les câbles fournis, vous pouvez connecter jusque 2 disques dur dernière génération haute capacité ou encore un lecteur CD/DVD, voire Blu-Ray ....

Un connecteur de type IDE est également intégré et la nappe fournie. Il permettra de raccorder un ancien disque dur IDE ou plus vraisemblablement un lecteur de DVD-ROM (les modèles SATA sont peu répandus).

Lecteur ou plutôt graveur ! Impossible en effet de trouver en 2008 un lecteur DVD SLIM qui ne soit pas également graveur.
Sans surprise, le logiciel du POPCORN HOUR ignore cette fonction du périphérique (une suggestion pour une prochaine évolution ?).

L’alimentation des disques dur et graveur est à la charge du boîtier. Tous ne proposent cependant pas de base une alimentation SATA. On félicitera donc POPCORN pour la fourniture d’un câble convertisseur IDE vers SATA.
